Номер по Госреестру СИ: 93248-24
93248-24 Трансформаторы тока
(ТОЛ 10 02.1)
Назначение средства измерений:
Трансформаторы тока ТОЛ 10 02.1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 20.09.2024
Срок свидетельства -
Номер записи - 195066
ID в реестре СИ - 1419993
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТОЛ-10 02.1, ТОЛ 10 02.1,
Производитель
Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2244 от 2024.09.18 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Трансформаторы тока (ТОЛ 10 02.1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПО "Уралэлектротяжмаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64842-16 |
Трансформаторы тока, ТНДМ-110, ТНД-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
64846-16 |
Трансформаторы тока, ТДУ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
71792-18 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
71960-18 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
73516-18 |
Трансформаторы тока, ТВ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
76146-19 |
Трансформаторы тока, ТДУ-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77291-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77923-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
78147-20 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
79883-20 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
80233-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81643-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81685-21 |
Трансформаторы тока, ТВДМ-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82258-21 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82932-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
83587-21 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
84775-22 |
Трансформаторы тока, ТВД-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85687-22 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85675-22 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87437-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87817-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88249-23 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88274-23 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
91360-24 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
93248-24 |
Трансформаторы тока, ТОЛ 10 02.1 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трансформаторы тока (ТОЛ 10 02.1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Трансформаторы тока (ТОЛ 10 02.1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной силы
поверочной схемы для средств измерений коэффициентов преобразования электрического тока».
ПО «Уралэлектротяжмаш»
Юридический адрес: 620040, г. Свердловск, ул. Фронтовых Бригад, д. 22
Испытательный центр
центрФедеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96 E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТОЛ 10 02.1 зав. № 44958, 43632, 54166, 51597, 54130, 54986, 53831, 53845, 54987, 54990, 58324, 54131, 57186, 58720.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

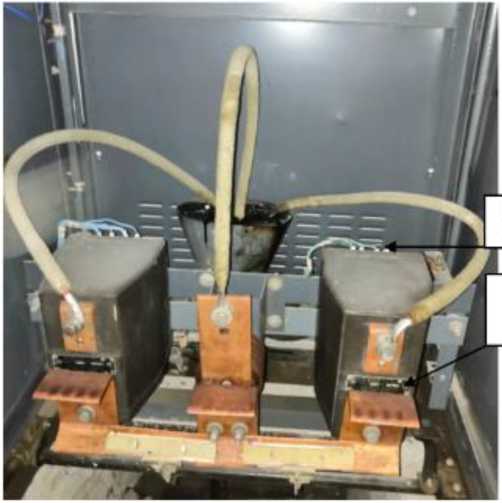

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место ХЕЮмбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
44958, 43632 |
54166, 51597, 54130, 54986, 53831, 53845, 54987, 54990, 58324, 54131 |
57186, 58720 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
100 |
200 |
400 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
