Номер по Госреестру СИ: 85675-22
85675-22 Трансформаторы тока
(ТВУ-110-50)
Назначение средства измерений:
Трансформаторы тока ТВУ-110-50 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора тока.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Техническая документация изготовителя
ПравообладательПО «Уралэлектротяжмаш» (изготовлены в 1977 - 1980 гг.)
Адрес: г. Свердловск, ул. Фронтовых Бригад, 22
Испытательный центр
региональный центрМосковской области»
аккредитованных лиц
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, который изолирован электроизоляционным картоном и хлопчатобумажными лентами. На магнитопровод равномерно намотана вторичная обмотка из маслостойкого гибкого провода. Поверх вторичной обмотки трансформаторы тока изолированы маслостойкими изоляционными материалами. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока встроены в быстродействующие подстанционные выключатели.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВУ-110-50 зав. № 388-А, 388-В, 388-С, 437-А, 437-В, 437-С, 456-А, 456-В, 456-С, 457-А, 457-В, 457-С, 513-А, 513-В, 513-С, 706-А, 706-В, 706-С.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита.

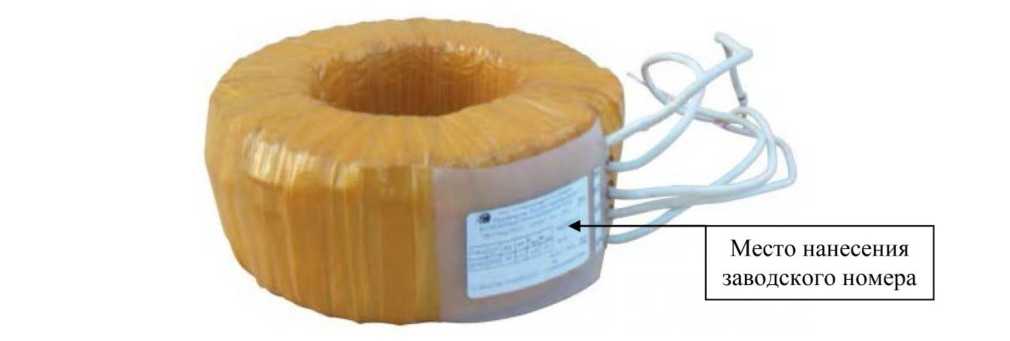

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
аблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТВУ-110-50 |
1 шт. |
Паспорт |
ТВУ-110-50 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |||
388-А, 388-В, 388-С, 456-А, 456-В, 456-С |
457-А, 457-В, 457-С |
513-А, 513-В, 513-С |
437-А, 437-В, 437-С, 706-А, 706-В, 706-С | |
Номинальный первичный ток 11ном, А |
500 |
600 |
750 |
1000 |
Номинальный вторичный ток Ъном, А |
5 |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
25 |
50 |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
