Номер по Госреестру СИ: 85687-22
85687-22 Трансформаторы тока
(ТВ-220)
Назначение средства измерений:
Трансформаторы тока ТВ-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ПравообладательПО «Уралэлектротяжмаш» (изготовлены в 1979 - 1985 гг.)
Адрес: г. Свердловск, ул. Фронтовых Бригад, 22
Испытательный центр
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТВ-220/25, ТВ-220/25 У2, ТВ-220-I У2, которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТВ-220/25 зав. № 2408-1, 2408-2, 2408-3, модификации ТВ-220/25 У2, зав. № 2329-1, 2329-2, 2329-3, 2726-1, 2726-2, 2726-3, 2174-1, 2174-2, 2174-3, 2263-1, 2262-2, 2262-3, 2443-1, 2443-2, 2443-3, 2775-1, 2775-2, 2775-3, 2776-1, 2776-2, 2776-3, модификации ТВ-220-I У2, зав. № 2905-1, 2905-2, 2889-3, 3621-1, 3621-2, 3621-3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

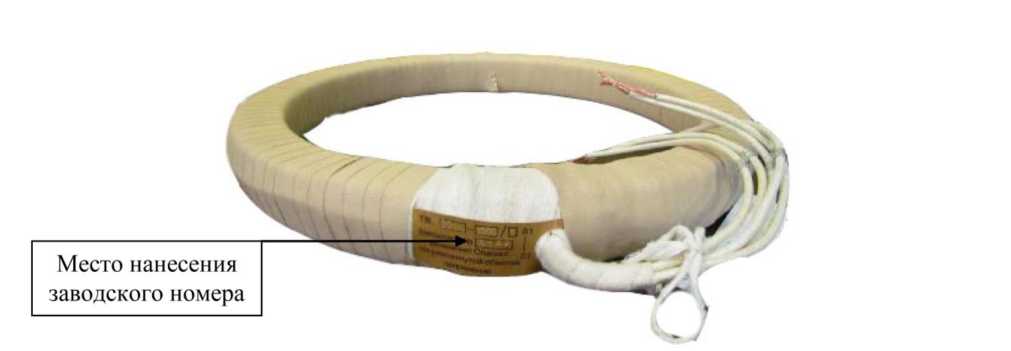

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТВ-220/25
Наименование характеристики |
Значение для заводских номеров |
2408-1, 2408-2, 2408-3 | |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток Ъном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
20 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТВ-220/25 У2
Наименование характеристики |
Значение для заводских номеров | |
2329-1, 2329-2, 2329-3, 2726-1, 2726-2, 2726-3 |
2174-1, 2174-2, 2174-3, 2263-1, 2262-2, 2262-3, 2443-1, 2443-2, 2443-3,
| |
Номинальный первичный ток 11ном, А |
600 |
1000 |
Номинальный вторичный ток Ъном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
20 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТВ-220-I У2
Наименование характеристики |
Значение для заводских номеров | |
2905-1, 2905-2, 2889-3 |
3621-1, 3621-2, 3621-3 | |
Номинальный первичный ток 11ном, А |
600 |
1000 |
Номинальный вторичный ток Ъном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
