Номер по Госреестру СИ: 77923-20
77923-20 Трансформаторы тока
(ТВ)
Назначение средства измерений:
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

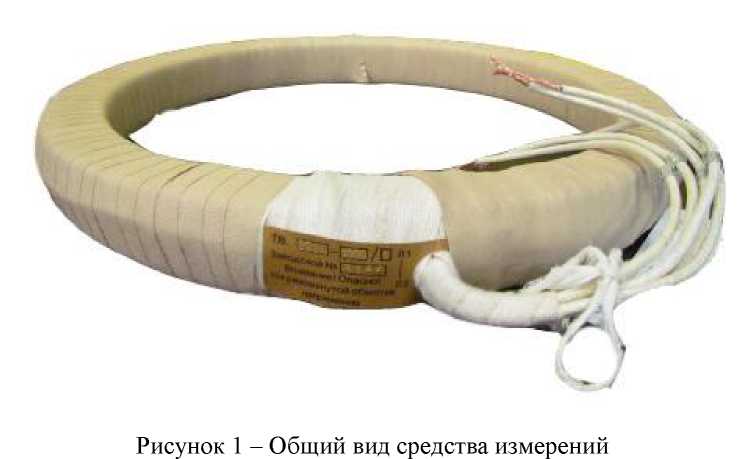

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-caftr: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока выпущены в следующих модификациях ТВ-35-25У2, ТВ35-Ш-У2, ТВ-110/52, ТВ-110-52, ТВ-110/18, ТВ-110-18, ТВ 110-II У2, которые отличаются друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузки.
Общий вид средства измерений приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
аблица 9 -
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТВ-35-25У2 |
9 шт. |
Трансформатор тока |
ТВ35-Ш-У2 |
5 шт. |
Трансформатор тока |
ТВ-110/52 |
21 шт. |
Трансформатор тока |
ТВ-110-52 |
9 шт. |
Трансформатор тока |
ТВ-110/18 |
9 шт. |
Трансформатор тока |
ТВ-110-18 |
3 шт. |
Трансформатор тока |
ТВ 110-II У2 |
9 шт. |
Паспорт |
ТВ-35-25У2 |
9 экз. |
Паспорт |
ТВ35-Ш-У2 |
5 экз. |
Паспорт |
ТВ-110/52 |
21 экз. |
Паспорт |
ТВ-110-52 |
9 экз. |
Паспорт |
ТВ-110/18 |
9 экз. |
Паспорт |
ТВ-110-18 |
3 экз. |
Паспорт |
ТВ 110-II У2 |
9 экз. |
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-35-25У2
Наименование характеристики |
Значение для заводских номеров | |
12799-А, 12799-С |
12843-А, 12843-С, 12801-А, 12801-С, 12800-А, 12800-В, 12800-С | |
Номинальное напряжение, кВ |
35 |
35 |
Номинальный первичный ток 11ном, А |
300 |
200 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота £ном, Гц |
50 |
50 |
Класс точности вторичных обмоток для измерений и учета |
1 |
3 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
20 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ35-Ш-У2
Наименование характеристики |
Значение для заводских номеров | |
14250-А, 14250-С |
13618-А, 13618-В, 13618-С | |
Номинальное напряжение, кВ |
35 |
35 |
Номинальный первичный ток 11ном, А |
100 |
150 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота £ном, Гц |
50 |
50 |
Класс точности вторичных обмоток для измерений и учета |
10 |
3 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
20 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110/52
Наименование характеристики |
Значение для заводских номеров | ||||
172-А, 172-В , 172-С |
67-А, 67-В , 67-С |
288-А, 288-В, 288-С, 129-А, 129-В, 129-С |
429-А, 429-В, 429-С, 433-А, 433-В, 433-С |
380-А, 380-В, 380-С | |
Номинальное напряжение, кВ |
110 |
110 |
110 |
110 |
110 |
Номинальный первичный ток 11ном, А |
1000 |
750 |
750 |
750 |
500 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
5 |
1 |
1 |
Номинальная частота £ном, Гц |
50 |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
3 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
40 |
20 |
20 |
30 |
Наименование характеристики |
Значение для заводских номеров | ||
1293-A, 1293-B, 1293-C |
1034-А, 1061-А, |
1034-В, 1034-С, 1061-В, 1061-С | |
Номинальное напряжение, кВ |
110 |
110 | |
Номинальный первичный ток 11ном, А |
1500 |
1000 | |
Номинальный вторичный ток 12ном, А |
5 |
5 | |
Номинальная частота £ном, Гц |
50 |
50 | |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 | |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
40 |
30 |
Таблица 5 - Метрологические характеристики трансформаторов тока ТВ-110/18
Наименование характеристики |
Значение для заводских номеров |
474-А, 474-В, 474-С, 475-А, 475-В, 475-С, 6762-А, 6762-В, 6762-С | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
600 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота £ном, Гц |
50 |
Класс точности вторичных обмоток для измерений и учета |
3 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
50 |
Таблица 6 - Метрологические характеристики трансформаторов тока ТВ-110-18
Наименование характеристики |
Значение для заводских номеров |
8934-А, 8934-В, 8934-С | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
600 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота £ном, Гц |
50 |
Класс точности вторичных обмоток для измерений и учета |
1 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 7 - Метрологические характеристики трансформаторов тока ТВ 110-II У2
Наименование характеристики |
Значение для заводских номеров | |
4835-А, 4835-В, 4835-С, 5051-А, 5051-В, 5051-С |
4257-А, 4257-В, 4257-С | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток 11ном, А |
1000 |
600 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота £ном, Гц |
50 |
50 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
50 |
30 |
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
