Номер по Госреестру СИ: 88249-23
88249-23 Трансформаторы тока
(ТОЛ 10)
Назначение средства измерений:
Трансформаторы тока ТОЛ 10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательПО «Уралэлектротяжмаш»
Адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
-
- ТОЛ 10 У3 зав. № 9786, 4006, 1689, 1670, 2194, 8469, 8672, 8668, 7434, 7471, 3012, 6902, 8333, 3587, 8499, 8647, 6928, 6895, 4770, 4456, 7358, 7390, 1003, 1007, 8899, 1005, 1165, 3198, 4363, 4425, 21627, 23361, 22854, 22856, 21621, 21607, 21481, 21482, 21600, 21595, 20428, 33883, 5285, 5057, 4796, 10253;
-
- ТОЛ 10 УТ2.1 зав. № 62354, 76283, 32327, 9209, 32034, 6055;
-
- ТОЛ 10 02.1 зав. № 43543, 37102, 59282, 59284, 58620, 58589, 40509, 50431, 41790, 60694, 42105, 42716.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

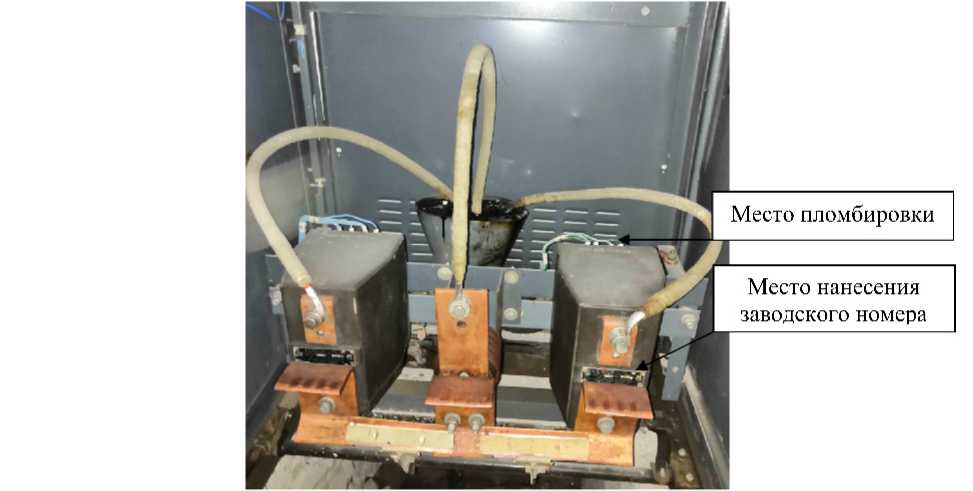

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения
заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТОЛ 10 У3
Наименование характеристики |
Значение для заводских номеров | ||
2194, 8469, 1165, 3198 |
8672, 8668, 8333, 3587, 8499, 8647, 1003, 1007, 8899, 1005, 21627, 23361, 22854, 22856, 21621, 21607, 21481, 21482, 21600, 21595, 20428 |
3012, 6902, 6928, 6895 | |
Номинальное напряжение, кВ |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
50 |
100 |
150 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
10 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТОЛ 10 У3
Наименование характеристики |
Значение для заводских номеров | ||||
4363, 4425 |
7434, 7471, 7358, 7390 |
33883, 5285, 5057, 4796, 10253 |
9786, 4006, 4770, 4456 |
1689, 1670 | |
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
200 |
300 |
400 |
600 |
1500 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
5 |
Номинальная частота Гном, Г ц |
50 |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
10 |
10 |
10 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТОЛ 10 УТ2.1
Наименование характеристики |
Значение для заводских номеров | |
62354, 76283, 32034, 6055 |
32327, 9209 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
300 |
600 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТОЛ 10 02.1
Наименование характеристики |
Значение для заводских номеров | ||
42105, 42716 |
59282, 59284, 58620, 58589 |
43543, 37102, 40509, 50431, 41790, 60694 | |
Номинальное напряжение, кВ |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
150 |
200 |
300 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
Номинальная частота Гном, Г ц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
