Номер по Госреестру СИ: 73516-18
73516-18 Трансформаторы тока
(ТВ-110-50)
Назначение средства измерений:
Трансформаторы тока ТВ-110-50 (далее по тексту - трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

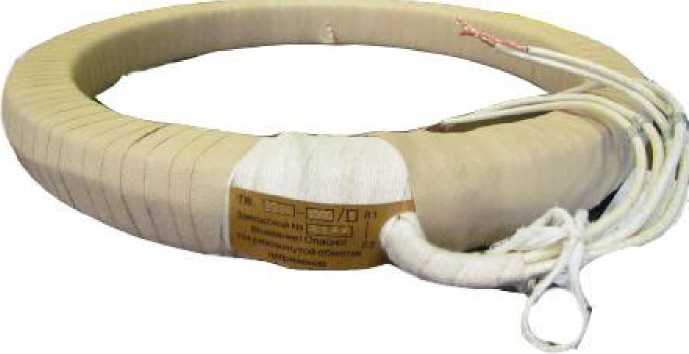

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 04.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529904
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Экомера-15, ТВ-110-50, Без модификации,
Производитель
Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2655 от 2018.12.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТВ-110-50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПО "Уралэлектротяжмаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64842-16 |
Трансформаторы тока, ТНДМ-110, ТНД-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
64846-16 |
Трансформаторы тока, ТДУ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
71792-18 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
71960-18 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
73516-18 |
Трансформаторы тока, ТВ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
76146-19 |
Трансформаторы тока, ТДУ-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77291-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77923-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
78147-20 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
79883-20 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
80233-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81643-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81685-21 |
Трансформаторы тока, ТВДМ-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82258-21 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82932-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
83587-21 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
84775-22 |
Трансформаторы тока, ТВД-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85687-22 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85675-22 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87437-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87817-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88249-23 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88274-23 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
91360-24 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
93248-24 |
Трансформаторы тока, ТОЛ 10 02.1 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Трансформаторы тока (ТВ-110-50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ИП КУЗНЕЦОВ Д.О. (RA.RU.313743) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТВ-110-50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-110-50
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «АйТи Энерджи Сервис» (ООО «АйТи Энерджи Сервис»)ИНН 7729403949
Адрес: 109074, г. Москва, Китайгородский пр-д, д.7 стр.5
Телефон: +7 (495) 627-30-01
Web-сайт: www.it-energy.ru
E-mail: office@it-energy.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформатора тока.
Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток 11ном., А |
1500 |
|
Номинальный вторичный ток 12ном., А |
5 |
|
Номинальная частота £ном., Гц |
50 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
40 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
