Сведения о средстве измерений: 87437-22 Трансформаторы тока

Номер по Госреестру СИ: 87437-22
87437-22 Трансформаторы тока
(ТВ)

Назначение средства измерений:
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 30.11.2022
Срок свидетельства -
Номер записи - 189499
ID в реестре СИ - 1404149
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. ТВ-35-25 У2, Без модификации,

Производитель

Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_32 Организации, оказывающие услугу поверки средств измерений

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1977
МПИ по поверкам - 1294 дн.

Приказы РСТ, где упоминается данный тип СИ

№3000 от 2022.11.30 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Трансформаторы тока (ТВ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ПО "Уралэлектротяжмаш"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64842-16

 Трансформаторы тока, ТНДМ-110, ТНД-110
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
4 года
64846-16

 Трансформаторы тока, ТДУ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
4 года
71792-18

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
71960-18

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
73516-18

 Трансформаторы тока, ТВ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
76146-19

 Трансформаторы тока, ТДУ-110
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
77291-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
77923-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
78147-20

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
79883-20

 Трансформаторы тока, ТВУ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
80233-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
81643-21

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
81685-21

 Трансформаторы тока, ТВДМ-35
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
82258-21

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
82932-21

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
83587-21

 Трансформаторы тока, ТОЛ 10
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
84775-22

 Трансформаторы тока, ТВД-35
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
85687-22

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
85675-22

 Трансформаторы тока, ТВУ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
87437-22

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
87817-22

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
88249-23

 Трансформаторы тока, ТОЛ 10
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
88274-23

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
91360-24

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
93248-24

 Трансформаторы тока, ТОЛ 10 02.1
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
Отчет - CL_4 Соотношение между калибровкой и поверкой СИ

В разработке

Кто поверяет Трансформаторы тока (ТВ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КОСТРОМСКОЙ ЦСМ"
(RA.RU.311489)		 РСТ
  • мод. ТВ-35-25 У2
    		•  3 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Без модификации
    		•  9 0 9 0 0 0 0

    Стоимость поверки Трансформаторы тока (ТВ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    ПО «Уралэлектротяжмаш»

    Адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22

    Изготовитель

    ПО «Уралэлектротяжмаш» (изготовлены в 1966 - 1990 гг.)
    Адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    ИНН 7727061249
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    ПО «Уралэлектротяжмаш»
    Адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22

    Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:

    • - ТВ-35-25 У2 зав. № 12572-А, 12572-В, 12572-С;

    • - ТВ-110-50 зав. № 1894-А, 1894-В, 1894-С;

    • - ТВ-110/52 зав. № 046-С, 046-В, 046-А;

    • - ТВ 110-II У2 зав. № 3864-А, 3864-В, 3864-С.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита.

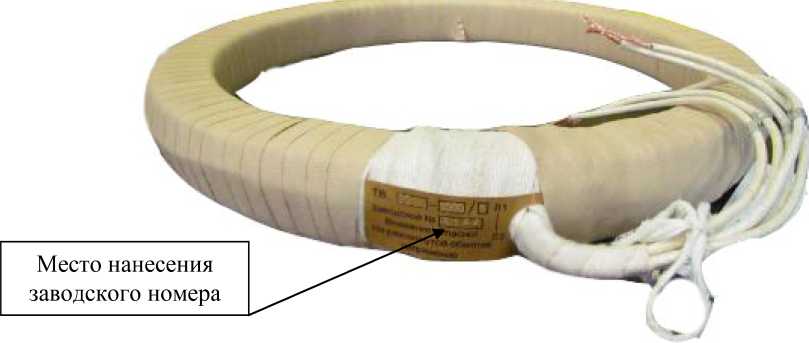

    Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
