Номер по Госреестру СИ: 88274-23
88274-23 Трансформаторы тока
(ТВ)
Назначение средства измерений:
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 21.02.2023
Срок свидетельства -
Номер записи - 190311
ID в реестре СИ - 1405949
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВ-110/50, ТВ-110-II-У2, ТВ-110-II У2, ТВ 110-II-У2, мод. ТВ-110/50, 110-II-У2,
Производитель
Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок - 75
Выдано извещений - 0
Кол-во периодических поверок - 75
Кол-во средств измерений - 30
Кол-во владельцев - 6
Усредненный год выпуска СИ - 1981
МПИ по поверкам - 1362 дн.
Приказы РСТ, где упоминается данный тип СИ
№2126 от 2023.10.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№357 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПО "Уралэлектротяжмаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64842-16 |
Трансформаторы тока, ТНДМ-110, ТНД-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
64846-16 |
Трансформаторы тока, ТДУ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
71792-18 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
71960-18 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
73516-18 |
Трансформаторы тока, ТВ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
76146-19 |
Трансформаторы тока, ТДУ-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77291-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77923-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
78147-20 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
79883-20 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
80233-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81643-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81685-21 |
Трансформаторы тока, ТВДМ-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82258-21 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82932-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
83587-21 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
84775-22 |
Трансформаторы тока, ТВД-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85687-22 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85675-22 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87437-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87817-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88249-23 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88274-23 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
91360-24 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
93248-24 |
Трансформаторы тока, ТОЛ 10 02.1 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Трансформаторы тока (ТВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 18 | 0 | 18 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ООО "ЭНЕРГО СТРОЙ СЕРВИС+" (RA.RU.313731) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 12 | 0 | 12 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательПО «Уралэлектротяжмаш»
Адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТВ-110/50, ТВ 110-П-У2, которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
-
- ТВ-110/50 зав. № 1562-А, 1562-В, 1562-С, 1565-А, 1565-В, 1565-С, 1578-А, 1578-В, 1578-С, 1614-А, 1614-В, 1614-С;
-
- ТВ 110-И-У2 зав. № 5308-А, 5308-В, 5308-С, 5309-А, 5309-В, 5309-С, 5310-А, 5310-В, 5310-С, 5337-А, 5337-В, 5337-С, 5339-А, 5339-В, 5339-С, 5343-А, 5343-В, 5343-С, 5344-А, 5344В, 5344-С, 5346-А, 5346-В, 5346-С, 5347-А, 5347-В, 5347-С, 5348-А, 5348-В, 5348-С.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита.

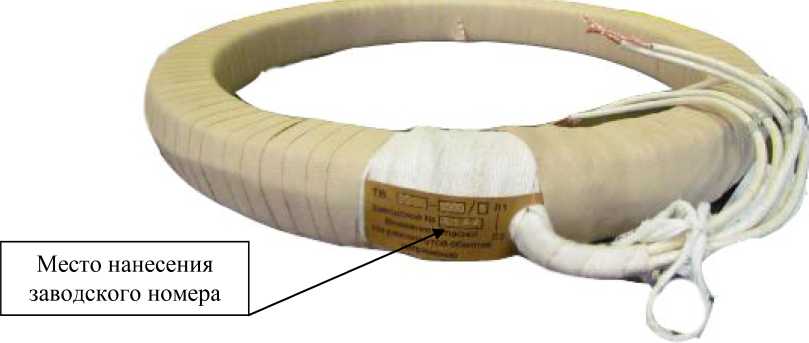

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
