Сведения о средстве измерений: 71960-18 Трансформаторы тока

Номер по Госреестру СИ: 71960-18
71960-18 Трансформаторы тока
(ТВ-220)

Назначение средства измерений:
Трансформаторы тока ТВ-220 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения

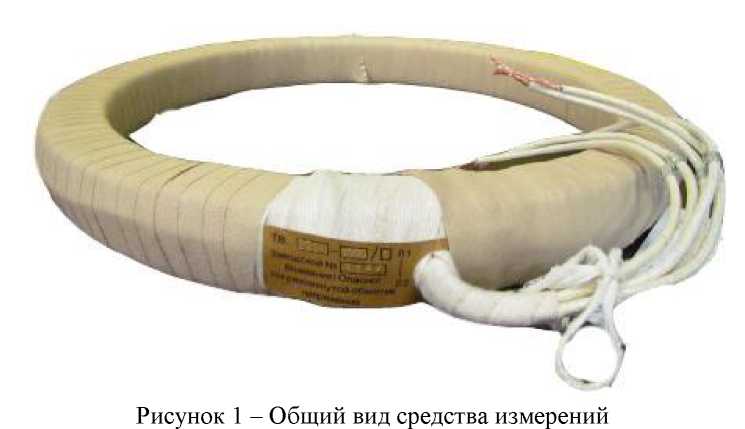

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 10.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397469
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТВ-220-I У2,

Производитель

Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_55 СИ собственника по группам СИ и производителям

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№3140 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (18)

№700 от 2017.04.04 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Самаранефтегаз"

№1599 от 2018.07.27 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (ТВ-220)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ПО "Уралэлектротяжмаш"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64842-16

 Трансформаторы тока, ТНДМ-110, ТНД-110
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
4 года
64846-16

 Трансформаторы тока, ТДУ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
4 года
71792-18

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
71960-18

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
73516-18

 Трансформаторы тока, ТВ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
76146-19

 Трансформаторы тока, ТДУ-110
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
77291-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
77923-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
78147-20

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
79883-20

 Трансформаторы тока, ТВУ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
80233-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
81643-21

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
81685-21

 Трансформаторы тока, ТВДМ-35
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
82258-21

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
82932-21

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
83587-21

 Трансформаторы тока, ТОЛ 10
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
84775-22

 Трансформаторы тока, ТВД-35
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
85687-22

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
85675-22

 Трансформаторы тока, ТВУ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
87437-22

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
87817-22

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
88249-23

 Трансформаторы тока, ТОЛ 10
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
88274-23

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
91360-24

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
93248-24

 Трансформаторы тока, ТОЛ 10 02.1
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года

Кто поверяет Трансформаторы тока (ТВ-220)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)		 РСТ
  • ТВ-220-I У2
    		•  5 0 5 0 5 0 5
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ТВ-220-I У2
    		•  5 5 0 5 0 5 0 5

    Стоимость поверки Трансформаторы тока (ТВ-220)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-220 ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • -  приборы  сравнения КНТ-03  (регистрационный  номер  в  Федеральном

    информационном фонде 24719-03);

    • -  магазины  нагрузок МР 3027  (регистрационный  номер  в  Федеральном

    информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    ПО «Уралэлектротяжмаш», г. Свердловск (изготовлены в 1970 - 1984 г.) Адрес: г. Свердловск, ул. Фронтовых бригад, 22

    Заявитель


    Общество    с    ограниченной    ответственностью    "Инженерный    центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
    Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон (факс): +7(495)544-00-00, +7(499)129-19-11
    Факс: +7(499)124-99-96
    E-mail: info@rostest.ru

    Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

    Общий вид трансформаторов тока приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТВ-220), http://oei-analitika.ru

    Программное обеспечение отсутствует.

    Лист № 2 Всего листов 3

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока (заводские номера: 2984 1, 2984 2, 2984 3, 2969-А, 2969-В, 2969-С, 3384 1, 3384 2, 3384 3)

    ТВ-220-I У2

    9 шт.

    Трансформатор тока (заводские номера: 1656-1, 1656-2, 1656-3)

    ТВ-220/25

    3 шт.

    Трансформатор тока (заводские номера: 756-1, 756-2, 756-3)

    ТВ-220-26

    3 шт.

    Трансформатор тока ТВ-220-I У2. Паспорт

    -

    9 экз.

    Трансформатор тока ТВ-220/25. Паспорт

    -

    3 экз.

    Трансформатор тока ТВ-220-26. Паспорт

    -

    3 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Исполнение трансформатора

    ТВ-220-I У2

    ТВ-220/25

    ТВ-220-26

    2984 1, 2984 2, 2984 3

    1656-1,

    756-1,

    Заводской номер

    2969-А, 2969-В, 2969-С,

    1656-2,

    756-2,

    3384 1, 3384 2, 3384 3

    1656-3

    756-3

    Номинальное напряжение, кВ

    220

    220

    220

    Номинальный первичный ток, А

    1000

    600

    1000

    Номинальный вторичный ток, А

    5

    5

    5

    Номинальная частота, Гц

    50

    50

    50

    Класс точности вторичных обмоток для

    0,5

    0,5

    0,5

    измерений и учета

    Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8

    20

    10

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40


    Настройки внешнего вида
    Цветовая схема
    Ширина
