Номер по Госреестру СИ: 82258-21
82258-21 Трансформаторы тока
(ТВ-220)
Назначение средства измерений:
Трансформаторы тока ТВ-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

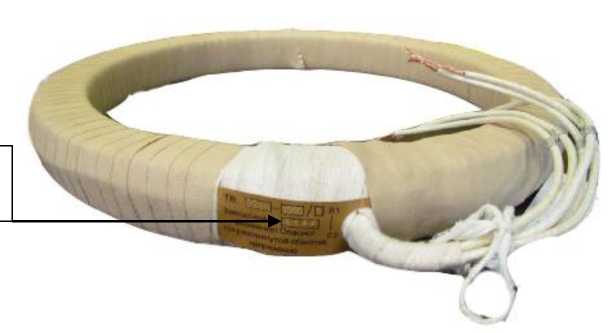

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВ-220
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока выпущены в следующих модификациях ТВ-220-25, ТВ-220/25, ТВ-220/25 У2, ТВ-220-I У2, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТВ-220-25, зав. № 1004-1, 1004-2, 1004-3, модификации ТВ-220/25, зав. № 2189-1, 978-2, 978-3, 1912-1, 1912-2, 1912-3, 1954-1, 1954-2, 1954-3, модификации ТВ-220/25 У2, зав. № 2213-3, 2214-1, 2214-2, 2270-1, 2270-2, 2270-3, 2275-1, 2275-2, 2275-3, 2381-1, 2381-2, 2381-3, 2047-1, 2047-2, 2047-3, 2735-1, 2735-2, 2735-3, модификации ТВ-220-I У2, зав. № 3761-1, 3761-2, 3761-3, 3620-1, 3620-2, 3620-3.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Место нанесения заводского номера
с указанием места нанесения заводского номера
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-220-25
Наименование характеристики |
Значение для заводских номеров |
1004-1, 1004-2, 1004-3 | |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
1 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
50 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-220/25
Наименование характеристики |
Значение для заводских номеров | ||
2189-1, 978-2, 978-3 |
1912-1, 1912-2, 1912-3 |
1954-1, 1954-2, 1954-3 | |
Номинальный первичный ток 11ном, А |
600 |
1000 |
600; 1000 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
20 |
10; 20 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-220/25 У2
Наименование характеристики |
Значение для заводских номеров | |
2214-2 |
2270-1, 2270-2, 2270-3, 2275-1, 2275-2, 2275-3, 2381-1, 2381-2, 2381-3, 2047-1, 2047-2, 2047-3, 2735-1, 2735-2, 2735-3 | |
Номинальный первичный ток 11ном, А |
600 |
1000 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
20 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-220-I У2
Наименование характеристики |
Значение для заводских номеров |
3761-1, 3761-2, 3761-3, 3620-1, 3620-2, 3620-3 | |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
