Номер по Госреестру СИ: 81685-21
81685-21 Трансформаторы тока
(ТВДМ-35)
Назначение средства измерений:
Трансформаторы тока ТВДМ-35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 180892
ID в реестре СИ - 1388029
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВДМ-35, Нет модификации,
Производитель
Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 431 дн.
Приказы РСТ, где упоминается данный тип СИ
№2971 от 2021.12.23 ПРИКАЗ_Об утверждении типов средств измерений (23)
№1481 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Трансформаторы тока (ТВДМ-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПО "Уралэлектротяжмаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64842-16 |
Трансформаторы тока, ТНДМ-110, ТНД-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
64846-16 |
Трансформаторы тока, ТДУ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
71792-18 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
71960-18 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
73516-18 |
Трансформаторы тока, ТВ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
76146-19 |
Трансформаторы тока, ТДУ-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77291-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77923-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
78147-20 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
79883-20 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
80233-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81643-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81685-21 |
Трансформаторы тока, ТВДМ-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82258-21 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82932-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
83587-21 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
84775-22 |
Трансформаторы тока, ТВД-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85687-22 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85675-22 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87437-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87817-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88249-23 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88274-23 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
91360-24 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
93248-24 |
Трансформаторы тока, ТОЛ 10 02.1 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Трансформаторы тока (ТВДМ-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТВДМ-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
В разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВДМ-35Техническая документация изготовителя
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во создается ток, пропорциональный первичному току.
вторичной обмотке
магнитопровод из обмотка. В качестве Выводы вторичной
Трансформаторы тока представляют собой тороидальный электротехнической стали, на который равномерно намотана вторичная первичной обмотки используется высоковольтный ввод выключателя. обмотки расположены на корпусе трансформаторов тока.
К трансформаторам тока данного типа относятся трансформаторы тока ТВДМ-35 зав. № 5449-А, 5449-В, 5449-С, 7573-А, 7573-В, 7573-С.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на табличку в месте, указанном на рисунке 1.

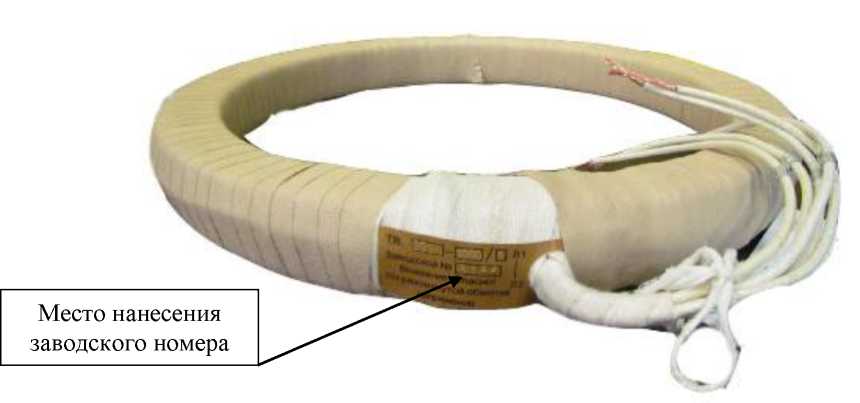

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
5449-А, 5449-В, 5449-С, 7573-А, 7573-В, 7573-С | |
|
Номинальное напряжение, кВ |
35 |
|
Номинальный первичный ток 11ном, А |
1000 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
