Номер по Госреестру СИ: 80233-20
80233-20 Трансформаторы тока
(ТВ)
Назначение средства измерений:
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

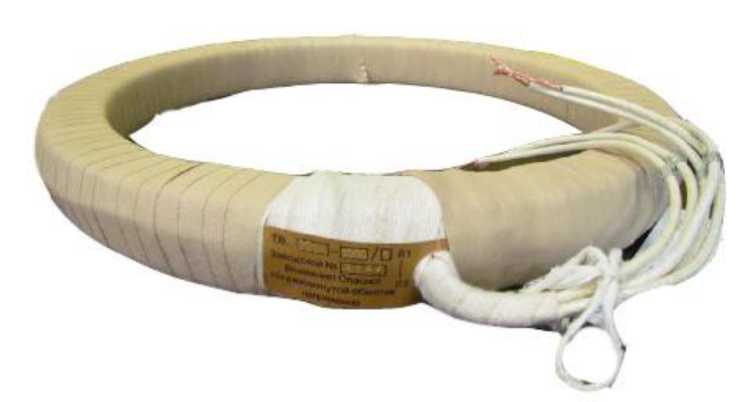

Внешний вид.
Трансформаторы тока
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока выпущены в следующих модификациях ТВ-35-II У2, ТВ35-Ш-У2, ТВ-110/50, ТВ-110/52, ТВ-110-52, ТВ 110-II У2, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузки.
Общий вид средства измерений приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока не предусмотрено.
аблица 8 -
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТВ-35-II У2 |
2 шт. |
Трансформатор тока |
ТВ35-Ш-У2 |
9 шт. |
Трансформатор тока |
ТВ-110/50 |
12 шт. |
Трансформатор тока |
ТВ-110/52 |
6 шт. |
Трансформатор тока |
ТВ-110-52 |
3 шт. |
Трансформатор тока |
ТВ 110-II У2 |
15 шт. |
Паспорт |
ТВ-35-II У2 |
2 экз. |
Паспорт |
ТВ35-Ш-У2 |
9 экз. |
Паспорт |
ТВ-110/50 |
12 экз. |
Паспорт |
ТВ-110/52 |
6 экз. |
Паспорт |
ТВ-110-52 |
3 экз. |
Паспорт |
ТВ 110-II У2 |
15 экз. |
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-35-II У2
Наименование характеристики |
Значение для заводских номеров |
ВТСХ-А, ВТСХ-С | |
Номинальное напряжение, кВ |
35 |
Номинальный первичный ток Iihom, А |
300 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота fHoM, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
3 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ35-Ш-У2
Наименование характеристики |
Значение для заводских номеров | |
13190-А, 13190-В, 13190-С |
13644-А, 13644-В, 13644-С, 13841-А, 13841-В, 13841-С | |
Номинальное напряжение, кВ |
35 |
35 |
Номинальный первичный ток Iihom, А |
600 |
1000 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота fHoM, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
30 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110/50
Наименование характеристики |
Значение для заводских номеров | |
3248-А, 3248-В, 3248-С,
|
3247-А, 3247-В, 3247-С | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток 11ном, А |
600 |
750 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота 1Нюм, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
25 |
50 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-110/52
Наименование характеристики |
Значение для заводских номеров |
358-А, 358-В, 358-С, 360-А, 360-В, 360-С | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
750 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота fHoM, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 5 - Метрологические характеристики трансформаторов тока ТВ-110-52
Наименование характеристики |
Значение для заводских номеров |
1231-А, 1231-В, 1231-С | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 6 - Метрологические характеристики трансформаторов тока ТВ 110-II У2
Наименование характеристики |
Значение для заводских номеров | |||
4059-А, 4059-В, 4059-С |
5184-А, 5184-В, 5184-С |
3997-А, 3997-В, 3997-С |
4129-А, 4129-В, 4129-С, 5049-А, 5049-В, 5049-С | |
Номинальное напряжение, кВ |
110 |
110 |
110 |
110 |
Номинальный первичный ток 11ном, А |
600 |
750 |
750;1000 |
1000 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
50 |
30 |
30 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
