Сведения о средстве измерений: 64842-16 Трансформаторы тока

Номер по Госреестру СИ: 64842-16
64842-16 Трансформаторы тока
(ТНДМ-110, ТНД-110)

Назначение средства измерений:
Трансформаторы тока ТНДМ-110, ТНД-110 предназначены для преобразования силы переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

сертификация программного обеспечения

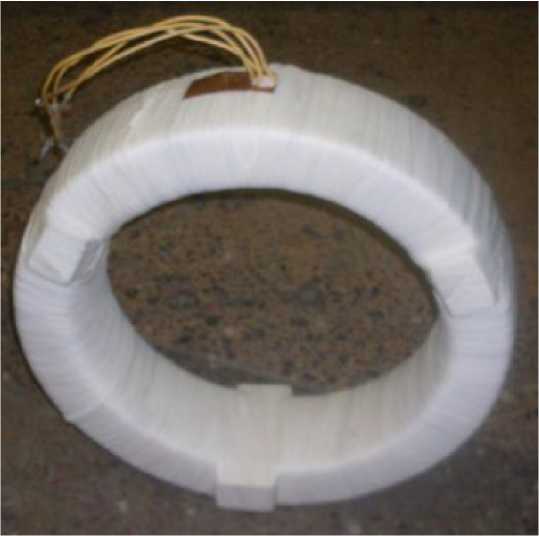

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 156144
ID в реестре СИ - 378544
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

ТНДМ-110, ТВ-110,

Производитель

Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - SO_2 Регистрация типов ГСО по годам и странам в ФГИС АРШИН (год, страна, кол-во)

Бесплатный

Статистика

Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 16
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2090 от 2019.09.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 220 кВ Междуреченская

№1242 от 2016.08.31 Об утверждении типов средств измерений

№1930 от 2021.09.02 О внесении изменений в сведения об утвержденном типе средств измерений АИИС КУЭ ЕНЭС ПС 220 кВ Северная

Наличие аналогов СИ: Трансформаторы тока (ТНДМ-110, ТНД-110)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ПО "Уралэлектротяжмаш"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64842-16

 Трансформаторы тока, ТНДМ-110, ТНД-110
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
4 года
64846-16

 Трансформаторы тока, ТДУ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
4 года
71792-18

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
71960-18

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
73516-18

 Трансформаторы тока, ТВ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
76146-19

 Трансформаторы тока, ТДУ-110
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
77291-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
77923-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
78147-20

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
79883-20

 Трансформаторы тока, ТВУ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
80233-20

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
81643-21

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
81685-21

 Трансформаторы тока, ТВДМ-35
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
82258-21

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
82932-21

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
83587-21

 Трансформаторы тока, ТОЛ 10
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
84775-22

 Трансформаторы тока, ТВД-35
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
85687-22

 Трансформаторы тока, ТВ-220
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
85675-22

 Трансформаторы тока, ТВУ-110-50
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
87437-22

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
87817-22

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
88249-23

 Трансформаторы тока, ТОЛ 10
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
88274-23

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
91360-24

 Трансформаторы тока, ТВ
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
93248-24

 Трансформаторы тока, ТОЛ 10 02.1
ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) 		ОТ
МП 		4 года
Отчет - RT_12 Анализ рынка поверки Северо-Кавказского федерального округа

Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТНДМ-110, ТНД-110)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ТПК "ЭНЕРГОУЧЕТ"
(РОСС RU.0001.310150)
  		• 3 0 0 0 0 0 0
    ФБУ "КЕМЕРОВСКИЙ ЦСМ"
    (RA.RU.311469)    		 РСТ
  		• 3 0 0 0 0 0 0
    ФБУ "КУРСКИЙ ЦСМ"
    (RA.RU.311463)    		 РСТ
  		• 4 0 0 0 0 0 0
    ООО "МЕТРОСЕРВИС"
    (RA.RU.312120)
  • ТНДМ-110
    		•  3 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)    		 РСТ
  • ТНДМ-110
    		•  3 0 3 0 3 0 3
    ООО "ТПК "ЭНЕРГОУЧЕТ"
    (РОСС RU.0001.310150)
  • ТВ-110
    		•  3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы тока (ТНДМ-110, ТНД-110)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Отсутствует.


    Знак утверждения типа

    Знак утверждения типа наносят на титульный лист паспорта методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений Методы измерений с помощью трансформаторов тока ТНДМ-110, ТНД-110 указаны в паспорте.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока ТНДМ-110, ТНД-110

    ГОСТ 7746 ГСИ. Трансформаторы тока. Общие технические условия. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

    Поверка

    Поверка осуществляется по ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

    Основные средства поверки:

    • - Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 2700704);

    • - Прибор сравнения КНТ-03 (Госреестр № 24719-03).


    Изготовитель

    ПО «Уралэлектротяжмаш », г . Екатеринбург .
    Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, 22.

    Заявитель


    Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТКОНТРОЛЬ” (ООО "ИЦ ЭАК")
    Адрес: 123007, Россия, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4. Тел.: +7 (495) 620-08-38.
    Факс: + 7 (495) 620-08-48. E-mail: eaudit@ackye.ru http://www.ackye.ru/

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Тел: (495) 544-00-00

    Принцип действия трансформаторов тока ТНДМ-110, ТНД-110 основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы тока ТНДМ-110, ТНД-110 изготовлены в период с 1954 г. по 1964 г. (далее - трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.

    Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.

    Трансформаторы тока встраиваются в масляные выключатели номинальным напряжением 110 кВ.

    Общий вид трансформаторов тока ТНДМ-110, ТНД-110 показан на рисунке 1.

    Внешний вид. Трансформаторы тока (ТНДМ-110, ТНД-110), http://oei-analitika.ru

    Рисунок 1 - Фотографии общего вида трансформаторов тока ТНДМ-110, ТНД-110


    В комплект поставки входят:

    • 1. Трансформаторы тока ТНДМ-110 (заводские номера 5938-А, 5938-В, 5939-С, 3760-А, 3760-В, 3760-С, 3755-А, 3755-В, 3755-С, 4083-А, 4083-В, 4083-С, 4318-А, 4318-В, 4318-С, 4936-А, 4936-В, 4936-С, 4871-А, 4871-В, 4871-С, 4872-С, 4872-В, 4872-А, 5194-С, 5194-В, 5194-А, 4870-А, 4870-В, 4870-С, 141, 142, 143, 5015А, 5015В, 5015С, 5770-А, 5770-В, 5770-С, 22861, 22670, 5802-А, 5802-В, 5802-С, 5803-А, 5803-В, 5803-С, 111, 112, 113, 121, 122, 123, 5801-А, 5801-В, 5801-С, 6072, 6072, 6072, 3159 А, 3159 В, 3159 С, 6368 А, 6368 В, 6368 С, 3030 А, 3030 В, 3030 С, 4032 А, 4032 В, 4032 С, 3967-А, 3967-В, 3967-С, 4580-С, 4580-В, 4580-А, 4874-А, 4874-В, 4874-С, 5282-А, 5282-В, 5282-С, 5197-А, 5197-В, 5197-С, 5403-А, 5403-В, 5403-С, 5407-А, 5407-В, 5407-С, 5613-А, 5613-В, 5613-С, 4624А, 4624 В, 4624 С, 1270, 1213, 1091, 7305, 4855, 9020, 131, 132, 133, 539-А, 539-В, 539-С, 5563-А, 5563-В, 5563-С, 2986, 2986, 2986, 4053-А, 4053-В, 4053-С, 5152-А, 5152-В, 5152-С, 5210-А, 5210-В, 5210-С, 4066-А, 4066-В, 4066-С, 4065-А, 4065-В, 4065-С) - 131 шт.;

    Лист № 5 Всего листов 5

    • 2. Трансформаторы тока ТНД-110 (заводские номера 1465-А, 1465-В, 1465-С, 3447-А, 3447-В, 3447-С) - 6 шт.;

    • 3. Паспорт на трансформаторы тока ТНДМ-110 - 131 экз.; 3. Паспорт на трансформаторы тока ТНД-110 - 6 экз.;


    Основные метрологические и технические характеристики трансформаторов тока ТНДМ-110, ТНД-110 приведены в таблице 1.

    Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока ТНДМ-110, ТНД-110

    Параметр

    Значение

    Тип трансформатора

    ТНДМ-110

    Заводской номер

    3760-А, 3760-В, 3760-С, 4318-А 4318-В, 4318-С, 5770-А, 5770-В, 5770-С, 3755-А, 3755-В, 3755-С, 4871-А, 4871-В, 4871-С, 4065-А, 4065-В, 4065-С, 4872-А, 4872-В, 4872-С, 5194-А, 5194-В, 5194-С, 5802-А, 5802-В, 5802-С, 5803-А, 5803-В, 5803-С, 4083-А, 4083-В, 4083-С, 4624А, 4624В, 4624С, 5015А, 5015В, 5015С, 5801-А, 5801-В, 5801-С, 5282-А, 5282-В, 5282-С, 4032 А, 4032 В, 4032 С, 3159 А, 3159 В, 3159 С, 6386 А, 6386 В, 6386 С, 5938-А, 5938-В, 5939-С, 3030 А, 3030 В, 3030 С, 3967-А, 3967-В, 3967-С, 2986-А, 2986-В, 2986-С, 6072-А, 6072-В, 6072-С, 4936-А, 4936-В, 4936-С, 4053-А, 4053-В, 4053-С, 5152-А, 5152-В, 5152-С,5210-А, 5210-В, 5210-С, 4066-А, 4066-В, 4066-С, 22861, 22670

    Класс точности обмоток для измерения

    3,0

    Номинальный первичный ток

    11ном., А

    600

    Номинальный вторичный ток

    12ном., А

    5

    Номинальные вторичные нагрузки ^ом., В^А

    30

    Номинальный коэффициент безопасности приборов КБном

    5

    Номинальное напряжение ином., кВ

    110

    Номинальная частота £ном., Гц

    50

    Габаритные размеры

    (длина х ширина х высота), мм

    566 х 566 х 185

    Масса, кг, не более

    85

    Температура окружающего воздуха, °С

    от - 5 до + 35

    Относительная влажность воздуха, не более, %

    95

    Продолжение таблицы 1

    Параметр

    Значение

    Тип трансформатора

    ТНДМ-110

    4870-А,

    4870-В,

    4870-С,

    7305,

    111,

    112,113,

    121, 122,

    131, 132,

    5403-А, 5403-В, 5403-С, 539-А,

    5407-А,

    4874-А,

    Заводской номер

    133, 141,

    142, 143

    5407-В,

    5407-С,

    4874-В,

    4874-С

    4855,

    123

    539-В,

    9020

    539-С

    Класс точности обмоток для измерения

    0,5

    3,0

    3,0

    3,0

    3,0

    1,0

    Номинальный первичный ток

    11ном., А

    600

    600

    600

    600

    1000

    1000

    Номинальный вторичный ток

    12ном., А

    5

    Номинальные вторичные нагрузки SkCW., В^А

    30

    10

    20

    50

    30

    30

    Номинальный коэффициент безопасности приборов КБном

    5

    Номинальное напряжение ином.,

    110

    кВ

    Номинальная частота £ном., Гц

    50

    Габаритные размеры

    566 х 566 х 185

    (длина х ширина х высота), мм

    Масса, кг, не более

    85

    Температура окружающего воз-

    от - 5 до +35

    духа, °С

    Относительная влажность воздуха, не более, %

    95

    Окончание таблицы 1

    Параметр

    Значение

    Тип трансформатора

    ТНДМ-110

    ТНД-110

    4580-А, 4580-В, 4580-С,

    1270,

    5563-А,

    1465-А,

    3447-А,

    Заводской номер

    5613-А, 5613-В, 5613-С,

    1213,

    5563-В,

    1465-В,

    3447-В,

    5197-А, 5197-В, 5197-С

    1091

    5563-С

    1465-С

    3447-С

    Класс точности обмоток для измерения

    3,0

    1,0

    3,0

    3,0

    3,0

    Номинальный первичный ток

    11ном.5 А

    400

    200

    100

    400

    300

    Номинальный вторичный ток

    12ном., А

    5

    Номинальные вторичные нагрузки ^ом.} В^А

    20

    30

    20

    30

    30

    Номинальный коэффициент безопасности приборов КБном

    5

    Номинальное напряжение ином.,

    110

    кВ

    Номинальная частота £ном., Гц

    50

    Габаритные размеры

    (длина х ширина х высота), мм

    566 х 566 х 185

    Масса, кг, не более

    85

    Температура окружающего воздуха, °С

    от - 5 до + 35

    Относительная влажность воздуха, не более, %

    95
