Сведения о средстве измерений: 76146-19 Трансформаторы тока

Номер по Госреестру СИ: 76146-19
76146-19 Трансформаторы тока
(ТДУ-110)

Назначение средства измерений:
Трансформаторы тока ТДУ-110 (далее по тексту - трансформаторы тока), изготовленные в 1965 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

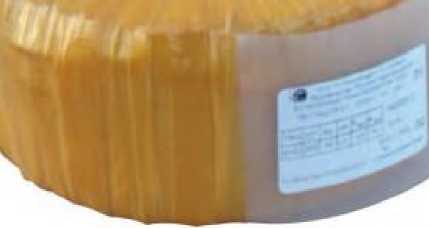

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
