Номер по Госреестру СИ: 83587-21
83587-21 Трансформаторы тока
(ТОЛ 10)
Назначение средства измерений:
Трансформаторы тока ТОЛ 10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

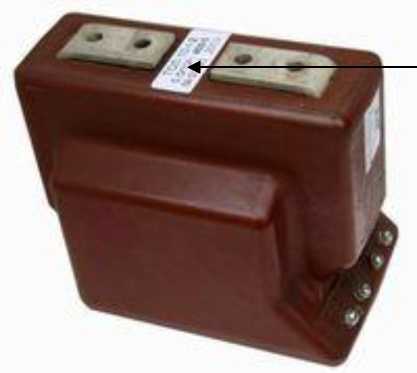

Внешний вид.
Трансформаторы тока
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОЛ 10Техническая документация изготовителя
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
К трансформаторам тока данного типа относятся две модификации трансформаторов тока:
-
- ТОЛ 10 У3, зав. № 5358, 1029, 5349, 4010, 1660, 6109, 4019, 6901, 6900, 7636, 9705, 9699, 712, 713, 719;
-
- ТОЛ 10 02.1, зав. № 57166, 58120, 57185.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТОЛ 10 У3 | ||
Наименование характеристики |
Значение для заводских номеров | |
5358, 1029, 5349, 4010, 1660, 6109, 4019, 6901, 6900, 7636, 9705, 9699 |
712, 713, 719 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
1000 |
2000 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТОЛ 10 02.1 | |
Наименование характеристики |
Значение для заводских номеров |
57166, 58720, 57185 | |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
400 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
