Приложение № 49 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Керама Марацци»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Керама Марацци» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень измерительно-вычислительный комплекс (ИВК) включающий в себя промышленный сервер сбора и обработки данных, устройство синхронизации времени УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, специализированное программное обеспечение (ПО) «АльфаЦЕНТР».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Канал связи между ИИК и ИВК организован на базе промышленной локальной сети, специально выделенной для целей коммерческого учета. На физическом уровне используется интерфейс RS-485/422. Цифровой сигнал с выхода счетчика по проводным линиям связи поступает на сервер сбора и обработки данных, где осуществляется хранение, накопление и обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии за электронно-цифровой подписью в формате XML-макетов в соответствии с регламентами ОРЭ, осуществляется сервером базы данных по каналу связи Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). Для синхронизации единого времени в системе в состав ИВК входит устройство синхронизации времени УСВ-3, принимающее сигналы точного времени от спутников навигационных систем (ГЛОНАСС/GPS) и обеспечивающее автоматическую непрерывную синхронизацию часов сервера от источника точного времени, который синхронизирован с национальной шкалой координированного времени UTC (SU).

Сравнение показаний часов сервера ИВК и УСВ-3 происходит 1 раз в час. Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульса 1 Гц по сигналам от встроенного ГЛОНАСС/GPS-приёмника к шкале координированного времени UTC ±10 мкс. Корректировка часов сервера производится при расхождении показаний часов сервера с часами УСВ-3 на величину более ±1 с. Сравнение показаний часов счетчиков и сервера ИВК производится во время сеанса связи со счетчиками (1 раз в 30 минут). Корректировка часов счётчиков осуществляется 1 раз в сутки при расхождении с часами сервера на величину более чем ±2 с.

Журналы событий счетчиков, сервера сбора и обработки данных отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Программное обеспечение

В АИИС КУЭ ООО «Керама Марацци» используется программное обеспечение «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» в соответствии Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1 - Идентификационные признаки ПО

Идентификационные данные (признаки)	Значения
Наименование ПО	ПО «АльфаЦЕНТР»
Идентификационное наименование ПО	Библиотека метрологических модулей
Номер версии (идентификационный номер) ПО	15.10.01
Наименование файла	ac metrology.dll
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	md5

Метрологические и технические характеристики

Состав измерительных каналов и их метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Номер ИК	Наименование измерительного канала	Состав измерительного канала
Номер ИК	Наименование измерительного канала	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСВ/ Сервер
1	2	3	4	5	6
1	ПС 220/10 кВ «Керама Марацци» ВЛ 220 кВ Орловская Районная - Узловая с отпайкой ПС Керама Марацци	TG245N кл. т. 0,2S 200/5 Рег. № 30489-09	CPB245 кл. т. 0,2 (220000:^3)/ (100:^3) Рег. № 47844-11	СЭТ-4ТМ.03М кл. т. 0,2S/0,5 Рег. № 36697-17	УСВ-3, рег. № 64242-16/ Oldi Office 146 Pro
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 2 Допускается замена УСВ на аналогичные утвержденных типов. 3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики АИИС КУЭ

Номер ИК

Вид электрической энергии

Границы основной погрешности, ± (5) %

Границы погрешности в рабочих условиях, ± (5) %

Активная Реактивная

0,5

1,3

1,2

2,0

Примечания:

1 Характеристики погрешности ИК даны для измерений электрической энергии (получасовая).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.
3 Границы погрешности результатов измерений приведены для cos ф =0,9, токе ТТ, равном 100 % от 1ном для нормальных условий, и при cos ф = 0,8 , токе ТТ, равном 2 % от 1ном для рабочих условий, при температуре окружающего воздуха в месте расположения счетчиков от +10 до +30 °С.

Таблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	1
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - температура окружающей среды, °С	от 98 до 102 от 100 до 120 0,9 от +21 до +25

Продолжение таблицы 4

1	2
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности cos ф (sin ф)	от 0,5 инд. до 1 от 0,8 емк. до 1
- температура окружающей среды для ТТ и ТН, °С	от -40 до +40
- температура окружающей среды для счетчиков, °С	от -40 до +60
- температура окружающей среды для сервера, °С	от +10 до +35
- атмосферное давление, кПа	от 80,0 до 106,7
- относительная влажность, %, не более	98
- частота, Гц	от 49,6 до 50,4
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	140000
- среднее время восстановления работоспособности, ч, не менее	2
- средний срок службы, лет, не менее	30
УСВ-3:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не менее	2
- средний срок службы, лет, не менее	15
Глубина хранения информации: Счетчики:
- для времени усреднения 30 минут, сут, не менее	45
Сервер БД:
- хранение результатов измерений и информации состояний	3,5
средств измерений, лет, не менее	3,5
Пределы допускаемой погрешности СОЕВ, с	±5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- в журнале событий счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера БД;
- защита на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер БД.

Знак утверждения типа наносится на титульные листы эксплуатационной документации на АИИС КУЭ.

Комплектность

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	TG245N	3
Трансформатор напряжения	CPB245	3
Счетчик электрической энергии	СЭТ-4ТМ.03М	1
Устройство синхронизации времени	УСВ-3	1
Сервер БД	Oldi Office 146 Pro	1
Документация
Методика поверки	МП 26.51/35/20	1
Формуляр	ФО 26.51/35/20	1

Поверка

осуществляется по документу МП 26.51/35/20 «Система автоматизированная информационноизмерительная коммерческого учёта электроэнергии ООО «Керама Марацци». Методика поверки», утвержденному ООО «Энерготестконтроль» 26.06.2020 г.

Основные средства поверки:

- средства поверки в соответствии с документами на средства измерений, входящими в состав АИИС КУЭ;
- радиочасы МИР РЧ-02, регистрационный номер в Федеральном информационном фонде 46656-11;
- измеритель многофункциональный характеристик переменного тока Pecypc-UF2-nT, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29470-05;
- измеритель многофункциональный характеристик переменного тока Ресурс-ЦР2М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 21621-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Керама Марацци». МВИ 26.51/35/20, аттестована ООО «Энерготестконтроль». Аттестат аккредитации № RA.RU 312560 от 03.08.2018 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Электроконтроль»

(ООО «Электроконтроль»)

ИНН 7705939064

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9 Телефон: (495) 647-88-18

E-mail: eierygin@gmail.com

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер д. 2, стр.9, помещение 1 Телефон: (495) 647-88-18

E-mail: golovkonata63@gmail.com

Аттестат аккредитации ООО «Энерготестконтроль» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 312560 от 03.08.2018 г.

Приложение № 1 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства для измерений углов установки колес грузовых автотранспортных средств AXIS 4000

Назначение средства измерений Устройства для измерений углов установки колес грузовых автотранспортных средств

AXIS 4000 (далее - устройства), предназначены для измерений углов установки управляемых и неуправляемых колес любых типов грузовых автотранспортных средств.

Устройства обеспечивают измерение следующих параметров автотранспортных средств:

- угла развала колес;
- угла продольного наклона оси поворота управляемых колес автомобилей;
- угла поперечного наклона оси поворота управляемых колес автомобилей;
- угла индивидуального схождения колес;

Описание средства измерений

Действие устройств основано на измерении угловых параметров, определяющих положение колес и осей грузовых автотранспортных средств, с помощью прецизионных датчиков и специальных измерительных узлов, и шкал.

За измерительную базу принимается осевая линия (ось симметрии рамы) грузового автотранспортного средства, которая должна совпадать с вектором направления движения. Эта линия определяется с помощью самоцентрирующихся магнитных держателей и шкал, которые подвешиваются на раму автомобиля. Измерительные блоки устройства крепятся при помощи универсальных адаптеров на диски правого и левого колес выбранной оси, а лазерный луч проецируется на шкалы. Отраженный от шкал сигнал поступает на измерительные блоки, а затем передается на персональный компьютер для обработки и отображения результатов измерений.

Устройства содержат оптическую лазерную систему, систему прецизионных датчиков, микропроцессорную систему обработки результатов измерений, комплект вспомогательных устройств и приспособлений и приборную стойку с персональным компьютером (опционально, в зависимости от модификации).

Датчики, микропроцессорная и лазерная системы скомпонованы в двух измерительных блоках. Измерительный блок конструктивно выполнен в виде законченного модуля в корпусе специальной формы. Блоки содержат лазерные измерительные системы для измерений углов установки колес в горизонтальной плоскости (схождение колес) и электронные уровни - инклинометры - для измерений углов установки колес в вертикальной плоскости (развала, наклонов оси поворота колеса автомобиля).

Каждый измерительный блок имеет кнопочную панель для управления процессом измерений.

Устройства выпускаются в семи исполнениях, которые имеют следующие отличительные особенности:

- AXIS4000 STANDARD - базовое исполнение устройства с приборной стойкой закрытого типа;
- AXIS4000 PRO - базовое исполнение устройства с приборной стойкой открытого типа;
- AXIS4000 PRO SOLO - базовое исполнение устройства без приборной стойки;
- AXIS4000 PREMIUM - дополнительно в комплектацию базового исполнения входит набор для измерений углов установки колес прицепов и полуприцепов, набор для измерений углов установки колес автотранспортных средств с двумя поворотными осями, рамная шкала для крепления опор мишеней на автобусе или раме автотранспортных средств и персональный компьютер;
- AXIS4000 CMC - устройства имеют возможность проведения диагностики рам автотранспортных средств;
- AXIS4000 SAD - устройства могут использоваться для настройки системы помощи водителя;
- AXIS4000 MB - базовое исполнение устройств, аналогичное устройствам AXIS4000 STANDARD, окрашенное в серый цвет, в соответствии со спецификациями концерна Mersedes-Benz.

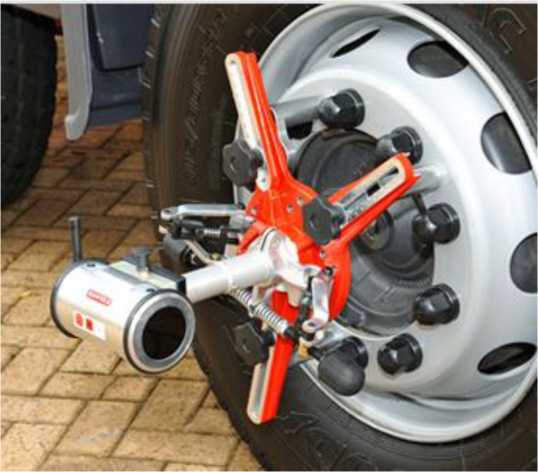

Рисунок 1 - Общий вид устройств для измерений углов установки колес и положения осей автотранспортных средств AXIS4000

Опломбирование устройств не производится. Ограничение несанкционированного доступа обеспечивается конструкцией измерительных блоков, которые являются неразборными.

Программное обеспечение

Для работы с устройствами применяется встроенное программное обеспечение (далее -ВПО), которое устанавливается в энергонезависимую память измерительных блоков. ВПО служит для управления функциональными возможностями устройств, проведения измерений и обработки их результатов, а также для передачи результатов измерений на персональный компьютер для их отображения.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные(признаки)	Значение
Идентификационное наименование ПО	Haweka AXIS4000 v1.00.014
Номер версии (идентификационный номер ПО), не ниже	1.00.014
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений угла развала колес, °	±15
Пределы допускаемой абсолютной погрешности измерений угла установки развала колес, '	±5
Диапазон измерений угла индивидуального схождения колес, °	±5
Пределы допускаемой абсолютной погрешности измерений угла установки индивидуального схождения колес, '	±5
Диапазон измерений угла продольного наклона оси поворота колеса, °	от -5 до +18
Пределы допускаемой абсолютной погрешности измерений угла продольного наклона оси поворота колеса, '	±5
Диапазон измерений угла поперечного наклона оси поворота колеса, °	от -10 до +20
Пределы допускаемой абсолютной погрешности измерений угла поперечного наклона оси поворота колеса '	±15

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:	220⁺²²-зз
- напряжение переменного тока, В	220⁺²²-зз
- частота переменного тока, Гц	50±1
Габаритные размеры измерительного блока (ДхШхВ), мм, не более	170x100x100
Масса измерительного блока, кг, не более	0,5
Диапазон рабочих температур, °С	от +15 до +35

Знак утверждения типа

наносится типографическим способом на титульный лист руководства по эксплуатации и наклейкой на блок лазерного излучения.

Комплектность средства измерений

Таблица 4 Комплектность средства измерений AXIS 4000

Наименование	Обозначение	Количество
Комплект измерительных блоков		1 комплект
Комплект линеек и специальных шкал с арматурой		1 комплект
Приборная стойка*		1 шт.
CD диск с ПО		1 шт.
Адаптер колесный		2 шт.
Поворотная платформа		2 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	МП АПМ 120-18	1 экз.
* - кроме модификации AXIS 4000 PRO SOLO

Поверка

осуществляется по документу МП АПМ 120-18 «ГСИ. Устройства для измерений углов установки колес грузовых автотранспортных средств AXIS 4000. Методика поверки», утверждённой ООО «Автопрогресс-М» «27» ноября 2018 г.

Основные средства поверки:

- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автотранспортных средств AXIS 4000

Техническая документация «HAWEKA AG», Германия

Изготовитель

«HAWEKA AG», Германия

Адрес: 30938, Kokenhorststr. 4, Burgwedel

Тел.: +49 5139 8996-0, факс: +49 55139 8996-222

E-mail: info@haweka.com

Заявитель

ООО «АЛИНА ТЕХНИК»

Адрес: 105122, г. Москва, ул. Никитинская, д.21, корп.1

Тел.: +7 (499) 165-00-00, факс: +7 (499) 163-43-42

E-mail: alina@1650000.ru

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 123298, г. Москва, ул. Берзарина, д. 12

Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

« ___ » _______________ 2020 г.

Приложение № 5 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магнитометры моделей POS-1, POS-2

Назначение средства измерений

Магнитометры моделей POS-1, POS-2 (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля и могут быть использованы в составе рабочего эталона 2-го разряда единицы магнитной индукции постоянного магнитного поля согласно ГОСТ 8.030-2013.

Описание средства измерений Принцип действия магнитометра основан на методе динамической поляризации ядер (эффект Оверхаузера).

В физической основе измерений магнитометра лежит явление ларморовской прецессии магнитных моментов во внешнем магнитном поле. Высокоточное определение модуля магнитной индукции возможно благодаря наличию фундаментальной связи между величиной магнитной индукции поля и периодом свободной прецессии суммарного вектора ядерной намагниченности рабочего вещества вокруг направления вектора магнитной индукции измеряемого поля B :

1Й = № i ' где y = 0,0425764064 - гиромагнитное отношение протона, Гц/нТл; Т - период свободной прецессии.

Конструктивно магнитометр состоит из двух составных частей: блока электроники и первичного преобразователя (двух первичных преобразователей для POS-2), соединённых между собой либо гибким кабелем, либо металлической трубкой, внутри которой проложен гибкий кабель.

Первичный преобразователь преобразует индукцию магнитного поля в переменное напряжение с частотой, строго пропорциональной этой индукции. Он предназначен для формирования, селектирования, регистрации и предварительного усиления сигнала свободной прецессии протонной намагниченности.

Блок электроники обеспечивает работу первичного преобразователя, управляет циклами измерений, автоматом настройки, а также осуществляет преобразование аналогового сигнала в цифровой код с последующей обработкой данных и вычислением величины индукции магнитного поля.

По завершении обработки результат измерения модуля магнитной индукции, время начала измерения и информация о качестве и условиях через порт выводится на внешнее устройство в виде специализированного регистратора или персонального компьютера.

Магнитометр может применяться в качестве индикатора магнитных аномалий при бесконтактном обследовании трубопроводов, в метрологических, магниторазведочных, геофизических, научных работах и предназначен для измерения и регистрации модуля постоянного магнитного поля.

Магнитометр POS-2 является двухканальной (градиентометрической) модификацией POS-1, которая фактически включает в себя два первичных преобразователя POS-1, объединённых общим блоком электроники.

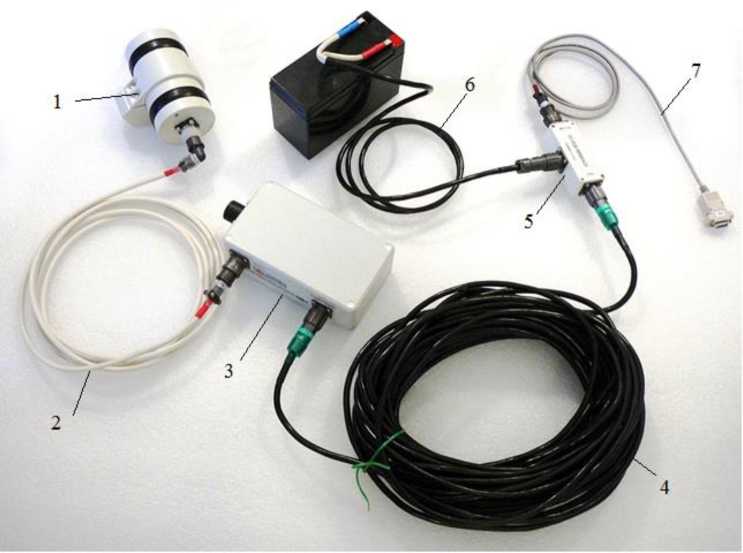

На рисунке 1 представлен общий вид магнитометра без транспортировочного кейса.

Приказ Росстандарта №1789 от 02.11.2020, https://oei-analitika.ru

Рисунок 1 - Общий вид магнитометра POS-1 без транспортировочного кейса:

1) первичный преобразователь; 2) кабель первичного преобразователя; 3) блок электроники POS; 4) кабель питания и связи; 5) кабельный соединитель ПК-POS-питание;

6) кабель питания (10 - 15 В); 7) RS232-QK кабель

Программное обеспечение

Программное обеспечение (далее - ПО) магнитометров состоит из ПО MagState/MagGrad, встроенного в блок электроники, и автономного ПО PosManager и PosTerminal, которые могут быть установлены на ПК. Встроенное ПО обеспечивает сбор данных, их обработку и передачу на внешние устройства. ПО PosManager обеспечивает передачу, отображение и хранение результатов измерений и настроек прибора, а также управление работой магнитометра. ПО PosTerminal служит для передачи в прибор отдельных команд пользователя и идентификации встроенного ПО.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	Встроенное ПО		Автономное ПО
	POS-1	POS-2	POS-1/POS-2
Идентификационное наименование ПО	MagState	MagGrad	PosManager	PosTerminal
Номер версии (идентификационный номер) ПО, не ниже	3.03	2.06	2.2	-
Цифровой идентификатор ПО (контрольная сумма)	-	-	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений магнитной индукции постоянного поля, мкТл	от 20 до 100
Пределы допускаемой абсолютной погрешности измерений модуля магнитной индукции постоянного поля, нТл	±1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ВхШхГ), мм, не более:
- первичный преобразователь ПП	70х70х120
- блок электроники POS-1/ POS-2	160х90х60/160х90х90
Масса, кг, не более:
- магнитометр POS-1	2,0
- магнитометр POS-2	3,0
Средняя наработка на отказ, ч	10 000
Средний срок службы, лет	10
Условия эксплуатации:
температура окружающего воздуха, ^оС	от -30 до +60
атмосферное давление	84 - 107 кПа
относительная влажность	до 90% при +30 °С

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации - типографским способом, на пульт управления магнитометра - методом лазерной гравировки.

Комплектность средства измерений

Таблица 4 - Комплектность магнитометров моделей POS-1, POS-2

Наименование	Обозначение	Количество	Примечание
Магнитометр	POS-1	1	- первичный преобразователь и блок электронный соединены гибким кабелем
Магнитометр	POS-2	1	два первичных преобразователя соединены с блоком электроники гибкими кабелями
Кабель питания и связи	-	1
Паспорт	Магнитометры моделей POS-1, POS-2. Паспорт	1
Руководство по эксплуатации	Магнитометры моделей POS-1, POS-2. РЭ	1
Программное обеспечение на жёстком носителе	PosManager, PosTerminal	1

Методика поверки

МП 2205-0001-2020

Поверка

осуществляется по документу МП 2205-0001-2020 «ГСИ. Магнитометры моделей POS-1, POS-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.05.2020 года.

Основные средства поверки:

- Государственный первичный эталон, погрешность воспроизведения магнитной индукции постоянного поля не более ±0,0001 % в диапазоне от 20 до 100 мкТл.

Допускается применен аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на магнитометр.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к магнитометрам POS-1,2

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции

Технические условия ТУ 26.51.12-002-02069208-2020

Изготовитель

Федеральное государственное автономное образовательное учреждении высшего образование «Уральский федеральный университет имени первого Президента России Б.Н. Ельцина» (ФГАОУ ВО «УрФУ имени первого Президента России Б.Н. Ельцина»)

ИНН 6660003190

Юридический адрес: 620002, г. Екатеринбург,ул. Мира, д.19

Адрес: 620002, г. Екатеринбург, ул. Мира, д.19

Телефон (факс): (800) 100-50-44

E-mail: contact@urfu.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № 2 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ПАО «ТГК-1» каскад Сереб-рянских ГЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ПАО «ТГК-1» каскад Серебрянских ГЭС (далее - АИИС КУЭ) предназначена для автоматических измерений активной и реактивной электрической энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. АИИС КУЭ возможно использовать для передачи (получения) данных смежным субъектам энергетики. Выходные данные системы могут быть использованы для коммерческих расчётов.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией выполнения измерений.

АИИС КУЭ решает следующие задачи:

автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут и нарастающим итогом приращений активной и реактивной электроэнергии (мощности);

автоматический сбор и хранение данных о состоянии средств измерений («Журналы событий»);

периодический (не реже 1-го раза в сутки и/или по запросу (настраиваемый параметр)) автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений («Журналы событий»);

хранение результатов измерений;

передача результатов измерений в организации-участники оптового рынка электроэнергии в XML или собственном формате с применением ЭЦП или без неё;

обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей, пломбирование и т.п.);

диагностика функционирования технических и программных средств АИИС КУЭ; конфигурирование и настройка параметров АИИС КУЭ;

автоматическое ведение единого времени в АИИС КУЭ (коррекция времени). АИИС КУЭ включает в себя следующие уровни:

1-й уровень - информационно-измерительный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее - ТН) по ГОСТ 1983-2001 и счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии по ГОСТ Р 52323-2005 или ГОСТ 31819.22-2012 и в режиме измерений реактивной электрической энергии по ГОСТ Р 52425-2005 или ГОСТ 31819.23-2012.

Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер базы данных (БД) в среде Windows Server 2012 R2 Standard 64 bit на базе VMWare Virtual Platform и шасси HP, автоматизированные рабочие места персонала (АРМ), блок коррекции времени ЭНКС-2, технические средства приёма-передачи и программное обеспечение (ПО).

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня силы тока и напряжения, которые по проводным линиям связи поступают на соответствующие входы электронного счётчика электрической энергии. В счётчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счётчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 1 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 1 с мощности, вычисляется для интервалов времени 30 минут.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 минут.

Сервер БД ИВК АИИС КУЭ, установленный в центре сбора и обработки информации (далее - ЦСОИ) филиала «Кольский» ПАО «ТГК-1», по запросу и/или автоматически с периодичностью 1 раз в 30 минут проводит опрос счётчиков. Полученная информация записывается в базу данных сервера ИВК АИИС КУЭ.

На уровне ИВК системы выполняется обработка измерительной информации, получаемых с энергообъектов филиала «Кольский» ПАО «ТГК-1», в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, резервное копирование, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии и АО «АТС» осуществляется от АРМ АИИС КУЭ, через сеть Интернет в виде сообщений электронной почты.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). СОЕВ обеспечивает единое календарное время на всех компонентах и уровнях системы. Базовым устройством СОЕВ является блок коррекции времени типа ЭНКС-2 (далее БКВ), синхронизирующий собственные часы по сигналу глобальной навигационной спутниковой системы (ГЛОНАСС).

БКВ ежесекундно посылает метку точного времени на сервер уровня ИВК. Сличение времени сервера со временем ЭНКС-2, осуществляется при каждом сеансе связи. Коррекция времени в сервере производится автоматически при условии превышения допустимого значения рассогласования более 1 с.

Сервер уровня ИВК опрашивает счетчики электрической энергии уровня ИИК, при расхождении времени сервера и счётчиков более чем на 1 с происходит коррекция часов счётчиков.

Факт каждой коррекции регистрируется в журнале событий счётчиков и сервера.

Журналы событий счетчиков электрической энергии и сервера отражают время (дата, часы, минуты) коррекции часов счетчиков и сервера в момент непосредственно предшествующий корректировке.

Программное обеспечение

В АИИС КУЭ применяется программное обеспечение (ПО) «АльфаЦЕНТР».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «Высокий» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО «АльфаЦЕНТР»	ac_metrology.dll
Номер версии (идентификационный номер) ПО «АльфаЦЕНТР»	12.1.0.0 и выше
Цифровой идентификатор ac metrology.dll	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ и метрологические характеристики

Номер и диспетчерское наименование ИК		ТТ	ТН	Счетчик	Сервер/ УССВ	Вид электрической энергии	Метрологические характеристики ИК
Номер и диспетчерское наименование ИК		ТТ	ТН	Счетчик	Сервер/ УССВ	Вид электрической энергии	Границы допускаемой основной относительной погрешности, %	Границы допускаемой относительной погрешности в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	Серебрянская ГЭС-1 (ГЭС-15), генератор №1	ТВ-ЭК, 5000/5; 0,2S; ГОСТ 7746 -2001; Рег. № 56255-14	UGE 3-35, 13800/^3/100/^3; 0,5; ГОСТ 1983-2001; Рег. № 25475-06	A1802RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,2S; по реактивной - 0,5; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06	IBM совместимый компьютер с ПО «АльфаЦЕНТР»; Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15	Активная Реактивная	±1,1 ±1,7	±1,2 ±2,1
2	Серебрянская ГЭС-1 (ГЭС-15), генератор №2	ТВ-ЭК, 5000/5; 0,2S; ГОСТ 7746 -2001; Рег. № 39966-10	UGE 3-35, 13800/^3/100/^3; 0,5; ГОСТ 1983-2001; Рег. № 25475-06	A1802RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,2S; по реактивной - 0,5; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06		Активная Реактивная	±1,1 ±1,7	±1,2 ±2,1

Серебрянская

ГЭС-1 (ГЭС-15), генератор №3

IGDT, 5000/5;

0,5S; ГОСТ 7746 - 2001; Рег. № 62781-15

UGE 3-35,

13800/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 25475-06

A1802RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,2S; по реактивной - 0,5; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±1,7

±2,6

±1,8

±2,9

Серебрянская

ГЭС-1 (ГЭС-15),

ЛМ-90

GIF, 300/5; 0,5S;

ГОСТ 7746 - 2001;

Рег. № 29713-06

VEF,

35000/^3/100/^3;

0,5; ГОСТ 1983-2001; Рег. № 29712-06

A1805RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005;

Рег. № 31857-06

Активная

Реактивная

±1,9

±2,9

±2,3

±4,2

Серебрянская

ГЭС-1 (ГЭС-15),

ЛМ-91

GIF, 300/5; 0,5S;

ГОСТ 7746 - 2001;

Рег. № 29713-06

VEF,

35000/^3/100/^3;

0,5; ГОСТ 1983-2001; Рег. № 29712-06

Рег. № 31857-06

Активная

Реактивная

±1,9

±2,9

±2,3

±4,2

Серебрянская

ГЭС-1 (ГЭС-15),

Л-176

KOTEF, 1200/1;

0,2S; ГОСТ 7746 - 2001; Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

A1802RALQ-P4GB-DW-4; 1ном (1макс) = 1 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,2S; по реактивной - 0,5; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-1 (ГЭС-15),

Л-175

KOTEF, 1200/1;

0,2S; ГОСТ 7746 - 2001; Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-1 (ГЭС-15),

Л-401

OSKF, 1000/1;

0,2S; ГОСТ 7746-2001; Рег. № 29687-05

OTEF,

330000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 29686-05

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-2 (ГЭС-16), генератор №1

ТВ-ЭК, 5000/5;

0,2S; ГОСТ 7746 - 2001; Рег. № 56255-14

UGE 3-35,

13800/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 25475-06

A1802RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,2S; по реактивной - 0,5; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005;

Рег. № 31857-11

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±1,1

±1,7

±1,2

±2,1

Серебрянская

ГЭС-2 (ГЭС-16), генератор №2

IGDT, 5000/5;

0,5S; ГОСТ 7746 - 2001; Рег. № 62781-15

UGE 3-35,

13800/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 25475-06

Рег. № 31857-06

Активная

Реактивная

±1,7

±2,6

±1,8

±2,9

Серебрянская

ГЭС-2 (ГЭС-16), генератор №3

IGDT, 5000/5;

0,5S; ГОСТ 7746 - 2001; Рег. № 62781-15

UGE,

13800/^3/100/^3;

0,5; ГОСТ 1983-2001; Рег. № 25475-11

Рег. № 31857-06

Активная

Реактивная

±1,7

±2,6

±1,8

±2,9

Серебрянская

ГЭС-2 (ГЭС-16),

Л-177

KOTEF, 1200/1;

0,2S; ГОСТ 7746-2001; Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-2 (ГЭС-16), ВС-2-150

KOTEF, 1200/1;

0,2S; ГОСТ 7746-2001; Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-2 (ГЭС-16),

Л-175

KOTEF, 1200/1;

0,2S; ГОСТ 7746-2001; Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-2 (ГЭС-16),

Л-176

KOTEF, 1200/1;

0,2S; ГОСТ 7746-2001; Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-2 (ГЭС-16), ВС-1-150

KOTEF, 1200/1;

0,2S; ГОСТ 7746-2001; Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-2 (ГЭС-16),

Л-178

KOTEF, 1200/1;

0,2S; ГОСТ 7746-2001; Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

Серебрянская

ГЭС-2 (ГЭС-16),

ЛМ-55

ТОЛ-СЭЩ,

300/5;

0,5S; ГОСТ 7746-2001; Рег. № 51623-12;

GIF, 300/5;

0,5S; ГОСТ 7746-2001;

Рег. № 29713-06

VEF,

35000/^3/100/^3;

0,5; ГОСТ 1983-2001;

Рег. № 29712-06

A1805RALQ-P4GB-DW-4;

1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,5S;

по реактивной - 1,0; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±1,9

±2,9

±2,3

±4,2

Серебрянская

ГЭС-2 (ГЭС-16),

ЛМ-54

GIF,

300/5;

0,5S;

ГОСТ 7746-2001;

Рег. № 29713-06

ЗНОМ-35-65,

35000/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 912-07

Рег. № 31857-06

Активная

Реактивная

±1,9

±2,9

±2,3

±4,2

Серебрянская

ГЭС-2 (ГЭС-16),

Ф-Л1

ТЛП-10, 100/5;

0,5S;

ГОСТ 7746-2001;

Рег. № 30709-07

UGE,

10000/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 25475-08

Рег. № 31857-06

Активная

Реактивная

±1,9

±2,9

±2,3

±4,2

Серебрянская

ГЭС-2 (ГЭС-16), Ф-Л2

ТЛП-10, 100/5; 0,5S;

ГОСТ 7746-2001;

Рег. № 30709-07

UGE 3-35,

10000/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 25475-06

A1805RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±1,9

±2,9

±2,3

±4,2

Серебрянская

ГЭС-2 (ГЭС-16), Ф-ПГИ-2

ТЛО-10, 150/5; 0,5S;

ГОСТ 7746-2001;

Рег. № 25433-07

UGE 3-35,

6000/^3/100/^3;

0,5; ГОСТ 1983-2001; Рег. № 25475-03

Активная

Реактивная

±1,9

±2,9

±2,3

±4,2

Верхне-Териберская ГЭС (ГЭС-18), генератор №1

ТВ-ЭК, 10000/5;

0,2S; ГОСТ 7746-2001; Рег. № 39966-10

ЗНОЛ.06-10,

10000/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 3344-72

Активная

Реактивная

±1,1

±1,7

±1,2

±2,1

Верхне-Териберская

ГЭС (ГЭС-18), Л-178

ТФЗМ 150А-1У1, 1200/1;

0,5;

ГОСТ 7746-2001;

Рег. № 5313-76

НКФ-220-58,

150000/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 14626-06

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±2,9

±4,4

±2,9

±4,6

Верхне-Териберская

ГЭС (ГЭС-18), Л-226

ТФЗМ 150А-1У1, 1200/1;

0,5;

ГОСТ 7746-2001;

Рег. № 5313-76

НКФ-220-58,

150000/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 14626-06

Активная

Реактивная

±2,9

±4,4

±2,9

±4,6

Верхне-Териберская

ГЭС (ГЭС-18), Л-227

ТФЗМ 150А-1У1, 1200/1;

0,5;

ГОСТ 7746-2001;

Рег. № 5313-76

НКФ-220-58,

150000/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 14626-06

Активная

Реактивная

±2,9

±4,4

±2,9

±4,6

Верхне-Териберская

ГЭС (ГЭС-18), ОЛ-178

OSKF, 600/5; 0,2S ;

ГОСТ 7746-2001; Рег. № 29687-05

НКФ-220-58,

150000/^3/100/^3;

0,5;

ГОСТ 1983-2001;

Рег. № 14626-06

IBM совместимый компьютер с ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±1,1

±1,7

±1,2

±2,1

Нижне-

Териберская

ГЭС (ГЭС-19),

генератор №2

ТШЛ-СЭЩ, 2000/5;

0,5; ГОСТ 7746-2001; Рег. № 51624-12

НТМИ-10-66, 10000/100; 0,5;

ГОСТ 1983-2001;

Рег. № 831-69

Активная

Реактивная

±2,9

±4,4

±2,9

±4,6

Нижне-

Териберская

ГЭС (ГЭС-19),

Л-227

KOTEF, 600/5; 0,2S;

ГОСТ 7746-2001;

Рег. № 49012-12

KOTEF,

154000/^3/100/^3;

0,2;

ГОСТ 1983-2001;

Рег. № 49012-12

Активная

Реактивная

±0,9

±1,4

±1,1

±2,0

1	2	3	4	5	6	7	8	9
30	Верхне- Териберская ГЭС (ГЭС-18), Ф-Т-2Б	ТВЛМ-10, 200/5; 0,5; ГОСТ 7746-2001; Рег. № 1856-63	НТМИА, 10000/100; 0,5; ГОСТ 1983-2001; Рег. № 67814-17	A1805RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06	IBM совместимый компьютер с ПО «АльфаЦЕНТР»; Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15	Активная Реактивная	±3,0 ±4,6	±3,3 ±5,5
31	Верхне- Териберская ГЭС (ГЭС-18), Ф-ВС-2,3	ТВЛМ-10, 200/5; 0,5; ГОСТ 7746-2001; Рег. № 1856-63	НТМИ-10-66, 10000/100; 0,5; ГОСТ 1983-2001; Рег. № 831-69	A1805RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06		Активная Реактивная	±3,0 ±4,6	±3,3 ±5,5
32	Нижне- Териберская ГЭС (ГЭС-19), Ф-Т-2Б	ТШП-0,66, 1500/5; 0,5; ГОСТ 7746-2001; Рег. № 15173-06	-	A1805RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3х220/380 В; класс точности: по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06		Активная Реактивная	±2,9 ±4,5	±3,2 ±5,4

1	2	3	4	5	6	7	8	9
33	Нижне- Териберская ГЭС (ГЭС-19), Ф-ВС-2,3	ТОЛ-10, 200/5; 0,5; ГОСТ 7746-2001; Рег. № 7069-79	НТМИ-10-66, 10000/100; 0,5; ГОСТ 1983-2001; Рег. № 831-69	A1805RALQ-P4GB-DW-4; 1ном (1макс) = 5 (10) А; ином =3x57/100 В; класс точности: по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ Р 52323-2005, ГОСТ Р 52425-2005; Рег. № 31857-06	IBM совместимый компьютер с ПО «АльфаЦЕНТР»; Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15	Активная Реактивная	±3,0 ±4,6	±3,3 ±5,5
34	Верхне- Териберская ГЭС (ГЭС-18), ТП водосброса б/с МТС	-	-	A1820RLQ-P4GB-DW-4; 1б (1макс) = 5 (120) А; ином =3x220/380 В; класс точности: по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ 31819.22-2012, ГОСТ 31819.23-2012; Рег. № 31857-11		Активная Реактивная	±1,1 ±1,7	±1,7 ±3,5
35	Серебрянская ГЭС-2 (ГЭС-16), ТП-5 б/с МегаФон	-	-	A1820RLQ-P4GB-DW-4; 1б (1макс) = 5 (120) А; ином =3х220/380 В; класс точности: по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ 31819.22-2012, ГОСТ 31819.23-2012; Рег. № 31857-11		Активная Реактивная	±1,1 ±1,7	±1,7 ±3,5

Серебрянская

ГЭС-1 (ГЭС-15), ТП-4 б/с МегаФон

A1820RLQ-P4GB-DW-4;

I6 (1макс) = 5 (120) А; ином =3x220/380 В;

класс точности:

по активной энергии - 0,5S; по реактивной - 1,0; ГОСТ 31819.22-2012, ГОСТ 31819.23-2012;

Рег. № 31857-11

IBM совместимый компьютер с

ПО «АльфаЦЕНТР»;

Блок коррекции времени ЭНКС-2-2.1.1, рег. №37328-15

Активная

Реактивная

±1,1

±1,7

±3,5

Примечания:

1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 минут.
3 Погрешность в рабочих условиях эксплуатации указана для силы тока 5 % от 1ном cos9 = 0,8инд.
4 Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть
5 Пределы допускаемой абсолютной погрешности часов всех компонентов системы ±5 с.

Таблица 3 - Основные технические характеристики АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	36
Нормальные условия: параметры сети:
- напряжение, % от Uном	от 98 до 102
- ток, % от 1ном	от 2(5) до 120
- ток, % от 1баз.	от 2 до 1макс.
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cosф	0,87
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 95 до 105
- ток, % от 1ном	от 2(5) до 120
- ток, % от 1баз.	от 2 до I макс.
- коэффициент мощности	от 0,5инд. до 0,8емк.
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -30 до +30
температура окружающей среды в месте расположения счетчиков, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: электросчетчики:
- среднее время наработки на отказ, ч, не менее	120000
сервер:
- среднее время наработки на отказ, ч, не менее	80000
- среднее время восстановления работоспособности, ч, не более	24
Глубина хранения информации счетчики: - тридцатиминутный профиль нагрузки в двух направлениях,
сутки, не менее	45
- при отключении питания, лет, не менее	10
сервер БД: - хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5
Пределы допускаемой погрешности системы обеспечения единого
времени, с	±5

Надежность системных решений:

стойкость к электромагнитным воздействиям; ремонтопригодность;

функция контроля процесса работы и средства диагностики системы;

функция регистрации в журналах событий счетчиков фактов: параметрирования; пропадания напряжения;

коррекции времени.

функция регистрации в журналах событий серверов фактов: даты начала регистрации измерений; установки и корректировки времени; нарушение защиты сервера;

резервирование каналов передачи данных в системе; резервирование электропитания оборудования системы.

Защищённость применяемых компонентов:

наличие механической защиты от несанкционированного доступа и пломбирование: счётчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательных коробок;

серверов.

наличие защиты информации на программном уровне: установка пароля на счетчике электрической энергии; установка пароля на сервере, предусматривающего разграничение прав доступа к измерительным данным для различных групп пользователей;

использования цифровой подписи при передаче информации с результатами измерений.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество
1	2	3
Трансформатор тока	ТВ-ЭК	12 шт.
Трансформатор тока	IGDT	9 шт.
Трансформатор тока	GIF	11 шт.
Трансформатор тока	ТОЛ-СЭЩ	1 шт.
Трансформатор тока	ТЛП-10	6 шт.
Трансформатор тока	ТЛО-10	3 шт.
Трансформатор тока	ТФЗМ 150А-1У1	9 шт.
Трансформатор тока	ТВЛМ-10	6 шт.
Трансформатор тока	OSKF	9 шт.
Трансформатор тока	ТШЛ-СЭЩ	3 шт.
Трансформатор тока	ТШП-0,66	3 шт.
Трансформатор тока	ТОЛ-10	2 шт.
Трансформатор напряжения	UGE	27 шт.
Трансформатор напряжения	VEF	9 шт.
Трансформатор напряжения	OTEF	3 шт.
Трансформатор напряжения	ЗНОМ-35-65	3 шт.
Трансформатор напряжения	ЗНОЛ.06-10	3 шт.
Трансформатор напряжения	НКФ-220-58	6 шт.
Трансформатор напряжения	НТМИА	1 шт.
Трансформатор напряжения	НТМИ-10-66	3 шт.
Трансформатор комбинированный	KOTEF	27 шт.
Счетчики электрической энергии трехфазные многофункциональные	A1802RALQ-P4GB-DW-4	22 шт.
Счетчики электрической энергии трехфазные многофункциональные	A1805RALQ-P4GB-DW-4	11 шт.
Счетчики электрической энергии трехфазные многофункциональные	A1820RLQ-P4GB-DW-4	3 шт.
Блок коррекции времени	ЭНКС-2	1 шт.
Программное обеспечение	ПО «АльфаЦЕНТР»	1 шт.
Паспорт	ЭС-98-11/2019-15-16-18-19.ПС	1 экз.
В комплект поставки входит также техническая документация на комплектующие средства измерений

Поверка

осуществляется по документу МИ 3000-2018 «Рекомендация. ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии. Методика поверки».

Основные средства поверки:

- трансформаторов тока (ТТ) в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
- трансформаторов напряжения (ТН) в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
- по МИ 3196-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации»;
- по МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации»;
- по МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации»;
- счетчиков типа Альфа А1800 - в соответствии с документом МП-2203-0042-2006 «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденным «ВНИИМ им. Д.И. Менделеева» 19 мая 2006 г.;
- блок коррекции времени ЭНКС-2 по документу ЭНКС.681730.001 МП «Инструкция. Блоки коррекции времени ЭНКС-2 .Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в 2014 г.;
- блок коррекции времени ЭНКС-2 (регистрационный номер в Федеральном информационном фонде 37328-15);
- прибор комбинированный ТКА-ПКМ (мод.20) (регистрационный номер в Федеральном информационном фонде 24248-09);
- барометр-анероид метеорологический БАММ-1 (регистрационный номер в Федеральном информационном фонде 5738-76);
- миллитесламетр портативный универсальный ТПУ (регистрационный номер в Федеральном информационном фонде 28134-12);
- прибор для измерения показателей качества электрической энергии и электроэнергетических величин «Энерготестер ПКЭ-А» (регистрационный номер в Федеральном информационном фонде 53602-13);
- прибор для измерения действующих значений силы тока и напряжения вольтамперфа-зометр «ПАРМА ВАФ-А» (регистрационный номер в Федеральном информационном фонде 22029-05).

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке АИИС КУЭ.

Сведения о методиках (методах) измерений

приведены в документе ЭС-98-11/2019-15-16-18-19.МИ «Методика измерений активной и реактивной электрической энергии и мощности при помощи системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ПАО «ТГК-1» каскад Серебрянских ГЭС». Свидетельство об аттестации №15-RA.RU.311468-2019 от 15.11.2019 г, выданное ООО «ОКУ». Аттестат аккредитации RA.RU311468 от 21.01.2016 г.

Нормативные и технические документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ПАО «ТГК-1» каскад Серебрянских ГЭС

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОСЕРВИС»

(ООО «ЭНЕРГОСЕРВИС»)

ИНН 7802222000

Адрес: 190005, г. Санкт-Петербург, 7-я Красноармейская ул., д. 18, литер А, пом. 7-Н Телефон: 8 (812) 368-02-70, 8 (812) 368-02-71

Факс: 8 (812) 368-02-72

Е-mail: office@energoservice.net

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-б2-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.

Приложение № 3 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110 кВ Теткино

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110 кВ Теткино (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационный комплекс (ИИК), включающий измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчик активной и реактивной электроэнергии (счетчик), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер коммуникационный, сервер архивов и сервер баз данных филиала ПАО «МРСК Центра» - «Курскэнерго», радиосервер точного времени РСТВ-01 (регистрационный № 40586-09) программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчика по проводным линиям связи интерфейса RS-485 поступает на входы соответствующего УСПД, далее по каналам связи стандарта GSM поступает на сервер.

В УСПД осуществляется накопление, хранение и передача полученных данных на сервер, а также отображение информации по подключенным к УСПД устройствам.

На сервере осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Также сервер может принимать измерительную информацию от ИВК смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает все уровни АИИС КУЭ. Для синхронизации шкалы времени в системе в состав ИВК входит радиосервер точного времени РСТВ-01. РСТВ-01 обеспечивает автоматическую непрерывную синхронизацию часов сервера. Сравнение показаний часов УСПД и сервера ИВК происходит при каждом сеансе связи УСПД - сервер. Синхронизация осуществляется при расхождении показаний на величину более чем ±1 с.

Сравнение показаний часов счетчика и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более чем ±2 с.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР».

ПО предназначено для автоматического сбора, обработки и хранения данных, получаемых со счетчиков электроэнергии, отображения полученной информации в удобном для анализа и отчетности виде, взаимодействии со смежными системами АИИС КУЭ.

Метрологически значимой частью ПО «АльфаЦЕНТР» является библиотека ac_metrology.dll, идентификационные данные которой указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«АльфаЦЕНТР»
Номер версии (идентификационный номер) ПО	не ниже 15.10.01
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Другие идентификационные данные (если имеются)	Алгоритм вычисления цифрового идентификатора MD5

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав первого и второго уровней АИИС КУЭ

№ ИК	Наименование ИК	Состав первого и второго уровней АИИС КУЭ
№ ИК	Наименование ИК	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД
1	2	3	4	5	6
1	ВЛ 110 кВ Теткино-Белополье	ТФНД-110М кл.т 0,5 Ктт = 300/5 рег. № 2793-71 ф. А, В, С	НАМИ-110 УХЛ1 кл.т 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 24218-08 ТН 2сек. 1ЮкВ, ф. А, В, С	ЕвроАЛЬФА кл.т o,5S/i,o рег. № i6666-97	RTU-325 рег.№ 19495-03
Примечания 1 Допускается замена измерительных трансформаторов, счетчика, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		§5 %,	§20 %,	§100 %,
		I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<Iизм<I120%
1	1,0	1,8	1,1	0,9
(Счетчик 0,5S;	0,8	2,9	1,5	1,2
ТТ 0,5; ТН 0,2)	0,5	5,4	2,8	2,0
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
Номер ИК	cosф	§5 %,	§20 %,	§100 %,
		I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<Iизм<I120%
1 (Счетчик 1,0; ТТ 0,5; ТН 0,2)	0,8	4,6	2,5	1,9
1 (Счетчик 1,0; ТТ 0,5; ТН 0,2)	0,5	2,8	1,7	1,4
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
Номер ИК	cosф	§5 %,	§20 %,	§100 %,
		I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<Iизм<I120%
1	1,0	2,1	1,6	1,5
(Счетчик 0,5S;	0,8	3,1	2,0	1,7
ТТ 0,5; ТН 0,2)	0,5	5,6	3,1	2,4
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
Номер ИК	cosф	§5 %,	§20 %,	§100 %,
		I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<Iизм<I120%
1 (Счетчик 1,0; ТТ 0,5; ТН 0,2)	0,8	5,1	2,9	2,3
1 (Счетчик 1,0; ТТ 0,5; ТН 0,2)	0,5	3,4	2,2	1,9

Пределы допускаемой погрешности СОЕВ, (±Д), с 5

Примечание - Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия:
параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 5 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчика активной энергии	от +21 до +25
- для счетчика реактивной энергии	от +18 до +22
Условия эксплуатации:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчика	от +10 до +30
- для УСПД	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
счетчик электроэнергии ЕвроАЛЬФА:
- средняя наработка на отказ, ч, не менее	50000
- среднее время восстановления работоспособности, ч	72
УСПД RTU-325:
- средняя наработка до отказа, ч, не менее	40000
радиосервер точного времени РСТВ-01:
- средняя наработка на отказ, ч, не менее	55000
Глубина хранения информации
счетчик электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчиков и УСПД фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчика электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчике электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчике электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТФНД-110М	3 шт.
Трансформатор напряжения	НАМИ-110 УХЛ1	3 шт.
Счетчик электрической энергии многофункциональный	ЕвроАЛЬФА	1 шт.
Устройство сбора и передачи данных	RTU-325	1 шт.
Радиосервер точного времени	РСТВ-01	1 шт.
Методика поверки	РТ-МП-7280-500-2020	1 экз.
Паспорт-формуляр	АУВП.411711.ФСК.053.134.ПС-ФО	1 экз.

Поверка

осуществляется по документу РТ-МП-7280-500-2020 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110 кВ Теткино. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19.05.2020 г.

Основные средства поверки:

- средства поверки в соответствии с документами на средства измерений, входящие в состав АИИС КУЭ;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39952-08);
- радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46656-11);
- прибор комбинированный Testo 622 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53505-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 110 кВ Теткино», аттестованной ФБУ «Ростест-Москва», регистрационный номер RA.RU.311703 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 110 кВ Теткино

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Web-сайт: www.ackye.ru

E-mail: eaudit@ackye.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № 4 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6

Назначение средства измерений

Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 (далее - антенны П6-139/х) предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (селективным микровольтметром, анализатором спектра) - для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.

Описание средства измерений

Принцип действия антенн П6-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Антенны П6-139/х состоят из рупора, имеющего форму усечённой пирамиды с прямоугольным основанием и вершиной, и коаксиально-волноводного перехода.

Антенны П6-139/х отличаются друг от друга диапазоном рабочих частот, типом присоединительных фланцев рупоров (типом волноводного входа) и типом соединителей коаксиально-волноводных переходов.

Рупора имеют присоединительные фланцы стандарта WR по ГОСТ РВ 51914-2002:

- для антенн П6-139/1, П6-139/1М - WR-187 (сечение 47,55*22,15 мм);
- для антенн П6-139/2, П6-139/2М - WR-137 (сечение 34,85*15,799 мм);
- для антенн П6-139/3, П6-139/3М - WR-90 (сечение 22,86*10,16 мм);
- для антенн П6-139/4 - WR-62 (сечение 15,799*7,899 мм);
- для антенны П6-139/5 - WR-42 (сечение 10,668*4,318 мм);
- для антенны П6-139/6 - WR-28 (сечение 7,112*3,556 мм).

К присоединительному фланцу пирамидального рупора присоединен коаксиальноволноводный переход с соединителями следующих типов:

- соединитель SMA типа для антенн П6-139/1, П6-139/2, П6-139/3, П6-139/4;
- соединитель N типа для антенн П6-139/1М, П6-139/2М, П6-139/3М;
- соединитель K типа для П6-139/5, П6-139/6.

Общий вид антенн П6-139/х представлен на рисунках 1 - 5.

От несанкционированного доступа антенны П6-139/х защищены пломбированием и лакокрасочным покрытием. Схемы пломбировки антенн П6-139/х от несанкционированного доступа представлены на рисунках 1 - 5.

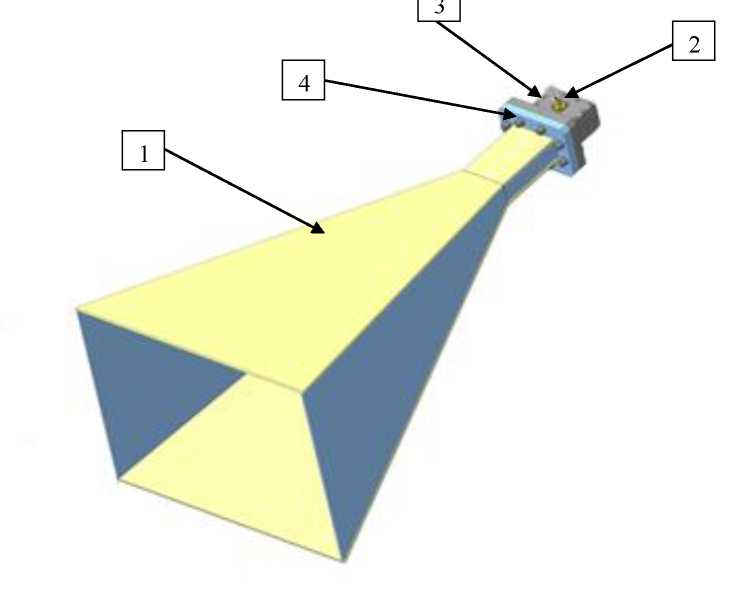

1 - рупор
2 - коаксиально-волноводный переход
3 - соединитель SMA типа
4 - место пломбирования от несанкционированного доступа

Рисунок 1 - Общий вид антенн П6-139/1, П6-139/2, П6-139/3

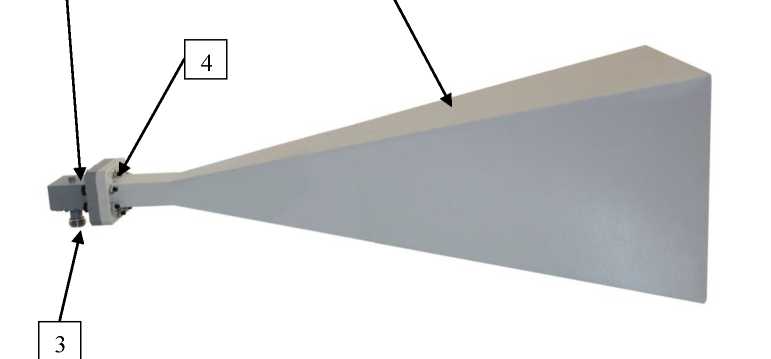

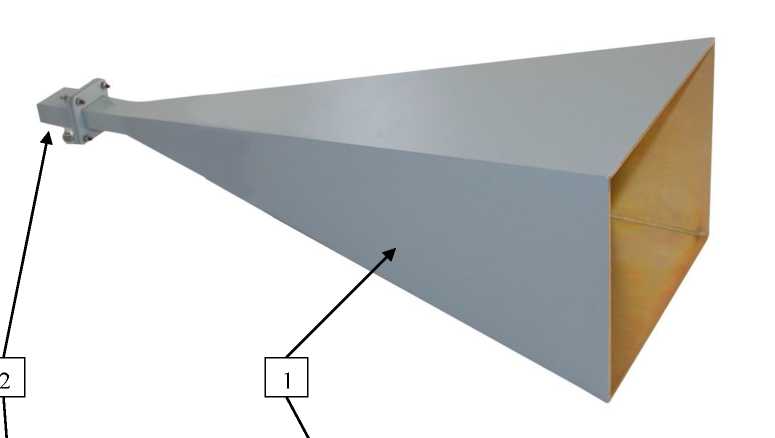

1 - рупор
2 - коаксиально-волноводный переход
3 - соединитель N типа
4 - место пломбирования от несанкционированного доступа

Рисунок 2 - Общий вид антенн П6-139/1М, П6-139/2М, П6-139/3М

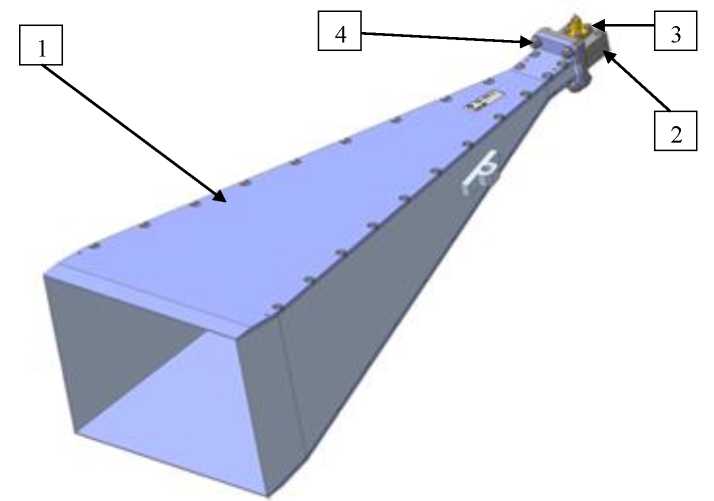

1 - рупор
2 - коаксиально-волноводный переход
3 - соединитель SMA типа
4 - место пломбирования от несанкционированного доступа

Рисунок 3 - Общий вид антенн П6-139/4

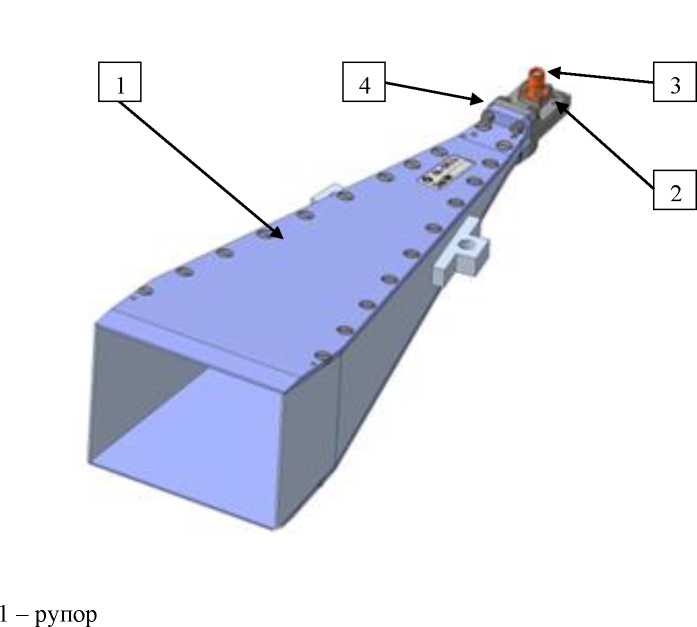

1 - рупор
2 - коаксиально-волноводный переход
3 - соединитель K типа
4 - место пломбирования от несанкционированного доступа

Рисунок 4 - Общий вид антенн П6-139/5

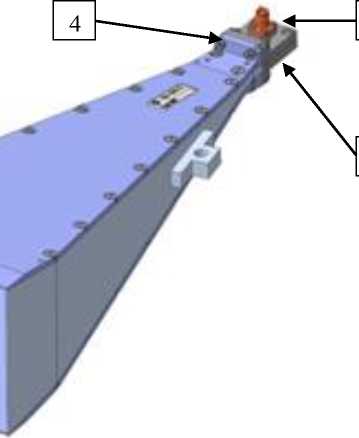

2 - коаксиально-волноводный переход
3 - соединитель K типа
4 - место пломбирования от несанкционированного доступа

Рисунок 5 - Общий вид антенн П6-139/6

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, ГГц: - антенн П6-139/1, П6-139/1М	от 3,95 до 5,85 включ.
- антенн П6-139/2, П6-139/2М	от 5,85 до 8,20 включ.
- антенн П6-139/3, П6-139/3М	от 8,2 до 12,4 включ.
- антенна П6-139/4	от 12,4 до 18,0 включ.
- антенна П6-139/5	от 18,0 до 26,5 включ.
- антенна П6-139/6	от 26,5 до 40,0 включ.
КСВН входа, не более	1,5
Коэффициент усиления, дБ, не менее: - антенн П6-139/1, П6-139/1М	19
- антенн П6-139/2, П6-139/2М	21
- антенн П6-139/3, П6-139/3М	22
- антенна П6-139/4	23
- антенна П6-139/5	23
- антенна П6-139/6	23
Пределы допускаемой абсолютной погрешности коэффициента усиления антенны, дБ	±0,8

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Тип волноводного входа по ГОСТ РВ 51914-2002: - антенн П6-139/1, П6-139/1М	WR187/RG-53/U
- антенн П6-139/2, П6-139/2М	WR137/RG-96/U
- антенн П6-139/3, П6-139/3М	WR90/RG-53/U
- антенна П6-139/4	WR62/RG-96/U
- антенна П6-139/5	WR42/RG-53/U
- антенна П6-139/6	WR28/RG-96/U
Тип соединителя коаксиально-волноводного перехода: - для антенн П6-139/1, П6-139/2, П6-139/3, П6-139/4	SMA
- для антенн П6-139/1М, П6-139/2М, П6-139/3М	N
- для антенн П6-139/5, П6-139/6	К
Габаритные размеры рупора, мм, не более: - антенн П6-139/1, П6-139/1М
- длина	598,0
- ширина	305,5
- высота	231,5
- антенн П6-139/2, П6-139/2М
- длина	564,0
- ширина	246,0
- высота	186,0
- антенн П6-139/3, П6-139/3М
- длина	502,0
- ширина	156,0
- высота	205,5
- антенна П6-139/4
- длина	407,5
- ширина	152,0
- высота	115,0
- антенна П6-139/5
- длина	299,0
- ширина	102,0
- высота	77,0
- антенна П6-139/6
- длина	269,5
- ширина	62,0
- высота	82,0
Масса рупора, г, не более: - антенн П6-139/1, П6-139/1М	2560
- антенн П6-139/2, П6-139/2М	1970
- антенн П6-139/3, П6-139/3М	1440
- антенна П6-139/4	1420
- антенна П6-139/5	720
- антенна П6-139/6	480
Рабочие условия применения: - температура окружающего воздуха, °С	от -40 до +50
- относительная влажность воздуха при температуре 35 °С, %, не более	98
- атмосферное давление, кПа (мм рт.ст.)	от 84,0 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится на титульный лист эксплуатационной документации П6-139/х типографским способом и на внешнюю поверхность антенны П6-139/х в виде шильдика.

Комплектность средства измерений

Таблица 3 - Комплектность антенн П6-139/х

Наименование	Обозначение	Количество
Антенна измерительная пирамидальная рупорная П6-139/1 или П6-139/1М, или П6-139/2, или П6-139/2М или П6-139/3, или П6-139/3М, или П6-139/4, или П6-139/5, или П6-139/6	КНПР.464316.024 ТУ	1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.*
Ящик укладочный	КНПР.321144.126 КНПР.321144.128 (только П6-139/4) КНПР.321144.129 (только для П6-139/5, П6-139/6)	1 шт.* 1 шт.* 1 шт.*
Руководство по эксплуатации** П6-139/1, П6-139/1М П6-139/2, П6-139/2М П6-139/3, П6-139/3М П6-139/4 П6-139/5	КНПР.464316.024 РЭ КНПР.464316.023 РЭ КНПР.464316.019 РЭ КНПР.464316.020 РЭ КНПР.464316.021 РЭ	1 экз. 1 экз. 1 экз. 1 экз. 1 экз.
П6-139/6	КНПР.464316.022 РЭ	1 экз.
Формуляр** П6-139/1 П6-139/1М П6-139/2 П6-139/2М П6-139/3 П6-139/3М П6-139/4 П6-139/5 П6-139/6	КНПР.464316.024 ФО КНПР.464316.024-02 ФО КНПР.464316.023 ФО КНПР.464316.023-02 ФО КНПР.464316.019 ФО КНПР.464316.019-02 ФО КНПР.464316.020 ФО КНПР.464316.021 ФО КНПР.464316.022 ФО	1 экз. 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. 1 экз.
Методика поверки	КНПР.464316.024 МП	1 экз.
* - поставляется по требованию заказчика ** - поставляется с заказанной антенной измерительной пирамидальной рупорной П6-139/х

Поверка

осуществляется по документу КНПР.464316.024 МП «ГСИ. Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 01 октября 2019 года.

Основные средства поверки:

- вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11: в диапазоне частот от 0,05 до 18 ГГц ±0,010; в диапазоне частот от 18 до 30 ГГц от ±0,015 до ±0,030; в диапазоне частот от 30 до 65 ГГц от ±0,020 до ±0,040;

- рабочий эталон единицы коэффициента усиления измерительных антенн (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40,0 ГГц, диапазон измерений коэффициента усиления от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ± 0,5 дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-139/х с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к антеннам измерительным пирамидальным рупорным П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6. Технические условия КНПР.464316.024 ТУ

Изготовитель

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)

ИНН 4629049921

Адрес: 305021, г. Курск, ул. К. Маркса 70Б

Телефон/факс: 8 (4712) 39-06-32

E-mail: info@skard.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): 8 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11 мая 2018 года

Приложение № 13 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машина разрывная горизонтальная SE 066

Назначение средства измерений

Машина разрывная горизонтальная SE 066 (далее по тексту - машина) предназначена для автоматического измерения значений силы при проведении механических испытаний образцов картона и бумаги в соответствии с ГОСТ ИСО 1924 -1-96 на производстве АО «Волга».

Описание средства измерений

Принцип действия машины заключается в измерении силы при деформации закрепленного образца, возникающей при перемещении захватного устройства с постоянной заданной скоростью.

Машина состоит из двух конструктивно объединенных блока: нагружения,

выполняющего процесс воспроизведение нагрузки, и блока обработки данных, предназначенного для управления циклом нагружения и перемещения активного захвата.

Блок нагружения состоит из механизма фиксации образца и воспроизведения нагрузки, включающего в себя индикатор перемещения и датчик силы.

Блок обработки данных состоит из преобразователя сигналов и жидкокристаллического дисплея с набором функциональных клавиш.

Нагрузка, приложенная к образцу, воспринимается датчиком силы и преобразуется в электрический сигнал, который отображается в значениях измеренной величины на внешнем мониторе машины.

Пломбирование машины SE 066 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

Общий вид машины разрывной горизонтальной SE 066 представлен на рисунках 1 и 2.

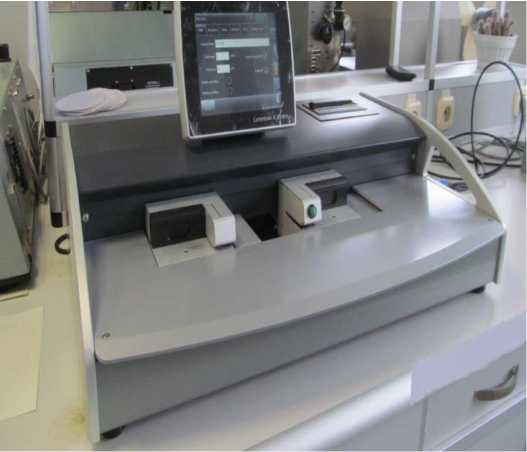

Рисунок 1 - Общий вид машины SE 066

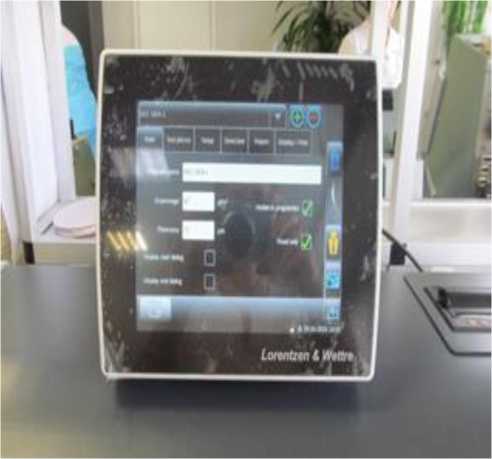

Рисунок 2 - Блок обработки данных SE 066

Программное обеспечение

Программное обеспечение машины разрывной горизонтальной SE 066 защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	LW RELEASE
Номер версии (идентификационный номер ПО)	V.1.14.17
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра	Значение
Диапазон измерений силы, Н	от 20 до 100
Пределы допускаемой относительной погрешности измерений силы, %	±1,0
Диапазон измерения перемещения активного захвата, мм	от 0 до 54
Пределы допускаемой абсолютной погрешности измерения перемещения активного захвата, мм	±0,5

Таблица 3 - Основные технические характеристики

Наименование параметра	Значение
Диапазон воспроизведения (задания) скорости перемещения активного захвата, мм/мин	от 3 до 100
Масса машины, кг, не более	56,0
Параметры электрического питания: - напряжение переменного тока, В	220 ±22
- частота переменного тока, Гц	50 ±1
- потребляемая мощность, В^А, не более	25
Габаритные размеры: - длина, мм, не более	770
- ширина, мм, более	510
- высота, мм, не более	195
Рабочие условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +28
- относительная влажность воздуха, %, не более	80
- атмосферное давление, кПа	от 86,0 до 106

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 4 - Комплектность машины разрывной горизонтальной SE 066

Наименование	Обозначение	Количество
Машина разрывная горизонтальная	SE 066	1 шт.
Руководство по эксплуатации	SE 066 РЭ	1 экз.
Паспорт	SE 066 ПС	1 экз.
Методика поверки	SE 066 МП	1 экз.

Поверка

осуществляется по документу SE 066 МП «ГСИ. Машина разрывная горизонтальная SE 066. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 11 декабря 2019 г.

Основные средства поверки:

-гири 4 разряда по Государственной поверочной схеме для средств измерения массы, в диапазоне измерений от 1 г до 10 кг. (Утверждена приказом Росстандарта № 2818 от 29.12.2018 г.)

-штангенциркуль цифровой серии 500, (Рег. № 30380-05) диапазон измерений от 0 мм до 300 мм, погрешность ± 0,03 мм

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к машине разрывной горизонтальной SE 066

Государственная поверочная схема для средств измерения силы. Утверждена приказом Росстандарта № 2498 от 22.10.2019

ГОСТ ИСО 1924-1-96 Бумага и картон. Определение прочности при растяжении. Часть 1. Метод нагружения с постоянной скоростью

Изготовитель

Фирма «ABB Lorentzen & Wettre», Швеция

Адрес: P.O. Box 4, 164 93 Kista, Sweden

Тел.: +46 8 477 90 00

Факс: +46 8 477 91 99

E-mail: info@l-w.com

Заявитель

Акционерное общество «Волга» (АО «Волга»)

ИНН 5244009279

Адрес: 606407, Нижегородская обл., г. Балахна, ул. Горького, 1

Тел.: (83144) 9-38-56

Факс: (83144) 4-53-93

Е-mail: info@volga-paper.ru

Web-сайт: http://www.volga-paper.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д.1

Тел.: 8 (800) 200-22-14

Факс: (831) 428- 57-48

E-mail: mail@nncsm.ru

Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № 9 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чебаркуль

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чебаркуль (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС (регистрационный номер 59086-14), включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС) Урала, устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 мин) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. Для синхронизации шкалы времени в системе в состав ИВК входит УССВ «Радиосервер точного времени РСТВ-01» (регистрационный номер 40586-12), которое обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора от источника точного времени, который синхронизирован с национальной шкалой координированного времени UTC (SU).

Синхронизация внутренних часов УСПД выполняется автоматически при расхождении с источником точного времени более чем ±1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью 1 раз в 30 мин УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_U SPD.exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав первого . и второго уровней АИИС КУЭ

№ ИК	Наименование ИК	Состав первого и второго уровней АИИС КУЭ
№ ИК	Наименование ИК	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД
1	2	3	4	5	6
1	ВЛ 110 кВ Чебаркуль -Шахматово-т (ВЛ 110кВ Шахматово)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 61431-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
2	ВЛ 110 кВ Чебаркуль -Мисяш-т (ВЛ 110кВ Мисяш)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 6i43i-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
3	ВЛ 110 кВ Чебаркуль -Яраткулово (ВЛ 110кВ Яраткулово)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 6i43i-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-3000 рег.№ 17049-04
4	ВЛ 110 кВ Чебаркуль -Непряхино (ВЛ 110кВ Непряхино)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 61431-15 ТН 1ЮкВ 1СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-3000 рег.№ 17049-04
5	ВЛ 110 кВ Курортная -Чебаркуль с отпайкой на ПС Компрессорная (ВЛ 110кВ Курортная)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 61431-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
6	ВЛ 110 кВ Кисегач-т -Чебаркуль с отпайкой на ПС Компрессорная (ВЛ 110кВ Кисегач)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 61431-15 ТН 1ЮкВ 1СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06

1	2	3	4	5	6
7	ВЛ 110 кВ Чебаркуль -Гранит I цепь с отпайкой на ПС 110кВ Крановая (ВЛ 110кВ Гранит1)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 61431-15 ТН 1ЮкВ 1СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
8	ВЛ 110 кВ Чебаркуль -Гранит II цепь с отпайкой на ПС 110кВ Крановая (ВЛ 110кВ Гранит2)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 6i43i-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
9	ВЛ 110 кВ Чебаркуль -Луговая I цепь (ВЛ 110кВ Луговая1)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 6i43i-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
10	ВЛ 110 кВ Чебаркуль -Луговая II цепь (ВЛ 110кВ Луговая2)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 61431-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-3000 рег.№ 17049-04
11	ВЛ 110 кВ Чебаркуль -Кундравы (ВЛ 110кВ Кундравы)	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 600/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 61431-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
12	ввод 110 кВ АТ1	ТВ кл.т. 0,5 Ктт = 1000/5 рег. № 77923-20 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 61431-15 ТН 1ЮкВ 1СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
13	ввод 110 кВ АТ2	ТВ-110/50 кл.т. 0,5 Ктт = 2000/5 рег. № 3190-72 ф. А, В, С	ЗНОГ кл.т. o,2 Ктн = (1ioooo/^3)/(ioo/^3) рег. № 61431-15 ТН 1ЮкВ 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06

1	2	3	4	5	6
14	ОВМ 110 кВ	ТВ-ЭК исп. М3 кл.т. 0,2S Ктт = 1000/5 рег. № 56255-14 ф. А, В, С	ЗНОГ кл.т. 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 61431-15 ТН 110кВ 1СШ ф. А, В, С ЗНОГ кл.т. o,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 61431-15 ТН iiokB 2СШ ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 2597i-06
15	ввод 10 кВ АТ1	ТВЛМ-10 кл.т. 0,5 Ктт = 1500/5 рег. № 1856-63 ф. А, В, С	НТМИ-10-66У3 кл.т. o,5 Ктн = ioooo/ioo рег. № 76797-19 ТН ЮкВ ic ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 2597i-06
16	ввод 10 кВ АТ2	ТВЛМ-10 кл.т. 0,5 Ктт = 1500/5 рег. № 1856-63 ф. А, В, С	НТМИ-10-66 кл.т. o,5 Ктн = ioooo/ioo рег. № 83i-69 ТН ЮкВ 2С ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 2597i-06	ЭКОМ-3000 рег.№ 17049-04
17	ВЛ 10 кВ УралНИИС	ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 1856-63 ф. А, С	НТМИ-10-66 кл.т. o,5 Ктн = ioooo/ioo рег. № 83i-69 ТН ЮкВ 2С ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 2597i-06	ЭКОМ-3000 рег.№ 17049-04
18	КЛ 10 кВ ДОС1 (кольцевой)	ТЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 2473-00 ф. А, С	НТМИ-10-66У3 кл.т. o,5 Ктн = 10000/100 рег. № 76797-19 ТН ЮкВ Ю ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 2597i-06
19	КЛ 10 кВ ДОС2 (кольцевой)	ТЛМ-10 кл.т. 0,5 Ктт = 400/5 рег. № 2473-00 ф. А, С	НТМИ-10-66 кл.т. o,5 Ктн = ioooo/ioo рег. № 83i-69 ТН ЮкВ 2С ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 2597i-06
20	КЛ 10 кВ ЧЗПК1 (кольцевой)	ТЛМ-10 кл.т. 0,5 Ктт = 300/5 рег. № 2473-69 ф. А, С	НТМИ-10-66У3 кл.т. o,5 Ктн = ioooo/ioo рег. № 76797-19 ТН ЮкВ Ю ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 2597i-06

1	2	3	4	5	6
21	КЛ 10 кВ ЧЗПК2 (кольцевой)	ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 1856-63 ф. А, С	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 ТН 10кВ 2С ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-3000 рег.№ 17049-04
22	ВЛ 10 кВ ПТФ3 (кольцевой)	ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 1856-63 ф. А, С	НТМИ-10-66У3 кл.т. 0,5 Ктн = 10000/100 рег. № 76797-19 ТН 10кВ 1С ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
23	ВЛ 10 кВ ПТФ4 (кольцевой)	ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 1856-63 ф. А, С	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 ТН 10кВ 2С ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
24	ВЛ 10 кВ Боровое (кольцевой)	ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 1856-63 ф. А, С	НТМИ-10-66У3 кл.т. 0,5 Ктн = 10000/100 рег. № 76797-19 ТН 10кВ 1С ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
25	ВЛ 10 кВ Малково (кольцевой)	ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 1856-63 ф. А, С	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 831-69 ТН 10кВ 2С ф. А, В, С	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
26	ввод 0,4 кВ ТСН1	ТК кл.т. 0,5 Ктт = 1000/5 рег. № 1407-60 ф. А, В, С	-	СЭТ-4ТМ.03 кл.т. 0,2S/0,5 рег. № 27524-04
27	ввод 0,4 кВ ТСН2	ТШП кл.т. 0,5S Ктт = 1000/5 рег. № 47957-11 ф. А, В, С	-	СЭТ-4ТМ.03 кл.т. 0,2S/0,5 рег. № 27524-04

Пр имечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.
2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 о/о^зм^т⁰/»	I100 %<Iизм<I120%
1	2	3	4	5	6
1 - 11, 14 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
12, 13 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)	1,0	-	1,7	0,9	0,7
	0,8	-	2,8	1,4	1,0
	0,5	-	5,3	2,7	1,9
15 - 25 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,4	2,9	2,2
26 (Счетчик 0,2S; ТТ 0,5)	1,0	-	1,7	0,9	0,6
	0,8	-	2,7	1,4	0,9
	0,5	-	5,3	2,6	1,8
27 (Счетчик 0,2S; ТТ 0,5S)	1,0	1,7	0,9	0,6	0,6
	0,8	2,4	1,4	0,9	0,9
	0,5	4,6	2,7	1,8	1,8
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<IиЗM<I100%	I100 %<Iизм<I120%
1 - 11, 14 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
1 - 11, 14 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,5	1,5	0,9	0,8	0,8
12, 13 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,8	-	4,3	2,2	1,6
12, 13 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,5	-	2,5	1,4	1,1
15 - 25 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,4	2,4	1,9
15 - 25 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,5	-	2,5	1,5	1,2
26 (Счетчик 0,5; ТТ 0,5)	0,8	-	4,3	2,2	1,5
26 (Счетчик 0,5; ТТ 0,5)	0,5	-	2,5	1,3	1,0

1	2	3	4	5	6
27 (Счетчик 0,5; ТТ 0,5S)	0,8	4,0	2,3	1,5	1,5
27 (Счетчик 0,5; ТТ 0,5S)	0,5	2,4	1,4	1,0	1,0
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях эксплуатации (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 о/о^зм^т⁰/»	I100 %<Iизм<I120%
1 - 11, 14 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
12, 13 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,3	2,8	2,0
15 - 25 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,9	1,2	1,0
	0,8	-	2,9	1,7	1,4
	0,5	-	5,5	3,0	2,3
26 (Счетчик 0,2S; ТТ 0,5)	1,0	-	1,8	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,3	2,7	1,9
27 (Счетчик 0,2S; ТТ 0,5 s)	1,0	1,8	1,0	0,8	0,8
	0,8	2,5	1,5	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<IиЗM<I100%	I100 %<Iизм<I120%
1 - 11, 14 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,2	1,9	1,6	1,6
1 - 11, 14 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,5	1,9	1,5	1,4	1,4
12, 13 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,8	-	4,5	2,6	2,1
12, 13 (Счетчик 0,5; ТТ 0,5; ТН 0,2)	0,5	-	2,8	1,8	1,6
15 - 25 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,6	2,8	2,3
15 - 25 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,5	-	2,8	1,9	1,7

1	2	3	4	5	6
26 (Счетчик 0,5; ТТ 0,5)	0,8	-	4,4	2,3	1,6
26 (Счетчик 0,5; ТТ 0,5)	0,5	-	2,6	1,5	1,2
27 (Счетчик 0,5; ТТ 0,5S)	0,8	4,4	2,5	1,7	1,6
27 (Счетчик 0,5; ТТ 0,5S)	0,5	2,8	1,7	1,2	1,2
Пределы допускаемой погрешности СОЕВ, (±Д), с 5
Примечания 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от 12%. 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия:
параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков активной энергии
ГОСТ Р 52323-2005, ГОСТ 30206-94	от +21 до +25
- для счетчиков реактивной энергии
ГОСТ Р 52425-2005	от +21 до +25
ГОСТ 26035-83	от +18 до +22
Условия эксплуатации:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для УССВ	от +5 до +50

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии СЭТ-4ТМ.03:
- средняя наработка до отказа, ч	90000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии EPQS:
- средняя наработка на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000:
- средняя наработка на отказ, ч, не менее	75000
УССВ РСТВ-01:
- средняя наработка на отказ, ч, не менее	55000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчиков и УСПД фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчиках электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
1	2	3
Трансформатор тока	ТВ-ЭК исп. М3	36 шт.
Трансформатор тока	ТВ	3 шт.
Трансформатор тока	ТВ-110/50	3 шт.
Трансформатор тока	ТВЛМ-10	18 шт.
Трансформатор тока	ТЛМ-10	6 шт.
Трансформатор тока	ТК	3 шт.
Трансформатор тока	ТШП	3 шт.
Трансформатор напряжения	ЗНОГ	6 шт.
Трансформатор напряжения	НТМИ-10-66У3	1 шт.
Трансформатор напряжения	НТМИ-10-66	1 шт.
Счетчик электрической энергии многофункциональный	EPQS	25 шт.
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03	2 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Радиосервер точного времени	РСТВ-01	1 шт.
Методика поверки	РТ-МП-7342-500-2020	1 экз.
Паспорт-формуляр	АУВП.411711.ФСК.030.131.ПС-ФО	1 экз.

Поверка

осуществляется по документу РТ-МП-7342-500-2020 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чебаркуль. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29.05.2020 г.

Основные средства поверки:

- средства поверки в соответствии с документами на средства измерений, входящие в состав АИИС КУЭ;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39952-08);
- радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46656-11);
- прибор комбинированный Testo 622 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53505-13).

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чебаркуль», аттестованной ФБУ «Ростест-Москва», регистрационный номер RA.RU.311703 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Чебаркуль

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Web-сайт: www.ackye.ru

E-mail: eaudit@ackye.ru

Испытательный центр

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Приложение № 8 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зерновая

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зерновая (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ включают в себя следующие уровни.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС (регистрационный номер 59086-14), включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС) Юга, устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Программное обеспечение

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_U SPD.exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав первого и второго уровней АИИС КУЭ

№ ИК	Наименование ИК	Состав первого и второго уровней АИИС КУЭ
№ ИК	Наименование ИК	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД
1	2	3	4	5	6
1	ячейка №5, КЛ 10 кВ №105	ТВК-10 кл.т. 0,5 Ктт = 50/5 рег. № 8913-82 ф. А, С	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 47583-11 ТН-io 1с. ЗРУ-io кВ № 2 ф. А, В, С	Альфа A18oo кл.т. 0,2S/0,5 рег. № 3i857-06	ЭКОМ-3000 рег.№ 17049-09
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		§5 %,	§20 %,	§100 %,
		I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<Iизм<I120%
1 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	1,8	1,1	0,9
	0,8	2,8	1,6	1,2
	0,5	5,4	2,9	2,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		§5 %,	§20 %,	§100 %,
		I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<Iизм<I120%
1 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	4,4	2,4	1,8
1 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,5	2,6	1,5	1,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях эксплуатации (±6), %, при доверительной вероятности, равной 0,95
		§5 %,	§20 %,	§100 %,
		I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<Iизм<I120%
1 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	1,9	1,2	1,0
	0,8	2,9	1,7	1,4
	0,5	5,5	3,0	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации (±6), %, при доверительной вероятности, равной 0,95
		§5 %,	§20 %,	§100 %,
		I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<Iизм<I120%
1 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	4,5	2,5	1,9
1 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,5	2,7	1,6	1,4
Пределы допускаемой погрешности СОЕВ, (±Д), с				5
Примечание - Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 5 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков активной энергии ГОСТ Р 52323-2005	от +21 до +25
- для счетчиков реактивной энергии ГОСТ 26035-83	от +18 до +22
Условия эксплуатации: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для УССВ	от +5 до +50
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000: - средняя наработка на отказ, ч, не менее	75000
УССВ РСТВ-01: - средняя наработка на отказ, ч, не менее	55000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчиков и УСПД фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчика электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчике электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчике электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
1	2	3
Трансформатор тока	ТВК-10	2 шт.
Трансформатор напряжения	ЗНОЛП-ЭК-10	3 шт.
Счетчик электрической энергии многофункциональный	Альфа А1800	1 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Радиосервер точного времени	РСТВ-01	1 шт.
Методика поверки	РТ-МП-7341-500-2020	1 экз.
Паспорт-формуляр	АУВП.411711.ФСК.062.133.ПС-ФО	1 экз.

Поверка

осуществляется по документу РТ-МП-7341-500-2020 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зерновая. Методика поверки», утвержденному ФБУ «Ростест-Москва» 28.05.2020 г.

Основные средства поверки:

- средства поверки в соответствии с документами на средства измерений, входящие в состав АИИС КУЭ;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39952-08);
- радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46656-11);
- прибор комбинированный Testo 622 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53505-13).

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зерновая», аттестованной ФБУ «Ростест-Москва», регистрационный номер RA.RU.311703 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зерновая

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Заявитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Web-cайт: www.ackye.ru

E-mail: eaudit@ackye.ru

Испытательный центр

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Приложение № 12 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП «Хабаровская ТЭЦ-1» филиала «Хабаровская генерация» АО «ДГК»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП «Хабаровская ТЭЦ-1» филиала «Хабаровская генерация» АО «ДГК» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

- автоматические измерения 30-минутных приращений активной и реактивной электроэнергии, средне интервальной мощности;
- периодический (1 раз в полчаса, час, сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени состояния средств измерений и результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин.);
- автоматическое сохранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций -участников оптового рынка электроэнергии;
- обеспечение защиты оборудования, программного обеспечения и хранящихся в АИИС КУЭ данных от несанкционированного доступа на физическом и программном уровнях (установка пломб, паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройка параметров АИИС КУЭ;
- автоматическое ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1-й уровень - измерительно-информационные комплексы (далее по тексту - ИИК), которые включают в себя измерительные трансформаторы тока (далее по тексту - ТТ), измерительные трансформаторы напряжения (далее по тексту - ТН) и счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - измерительно-вычислительный комплекс электроустановки (далее по тексту - ИВКЭ), включает в себя устройство сбора и передачи данных ARIS MT200 (далее по тексту - УСПД), устройство синхронизации времени (далее по тексту - УСВ), входящее в состав УСПД, каналообразующую аппаратуру.
3- й уровень - информационно-вычислительный комплекс (далее по тексту - ИВК) АО «ДГК», включает в себя технические средства приема-передачи данных (каналообразующую аппаратуру), коммуникационное оборудование, сервер баз данных (далее по тексту - БД) АИИС КУЭ, автоматизированные рабочие места персонала (далее по тексту -АРМ), программное обеспечение (далее по тексту - ПО) «ТЕЛЕСКОП+».

Измерительные каналы (далее по тексту - ИК) состоят из трех уровней АИИС КУЭ.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы (сервер БД), а также отображение информации по подключенным к УСПД устройствам.

На верхнем - третьем уровне системы выполняется формирование и хранение поступающей информации, оформление справочных и отчетных документов. Сервер БД (или АРМ) ежесуточно формирует и отправляет с использованием электронной подписи (далее -ЭП) с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту - СОЕВ), которая включает в себя УСВ (входящее в состав УСПД) на основе приемника сигналов точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS, встроенные часы сервера АИИС КУЭ, УСПД и счетчиков. УСВ обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и времени УСВ более чем на ±1 мс. Коррекция часов счетчиков осуществляется от часов УСПД. Коррекция времени счетчиков происходит при расхождении часов УСПД и часов счечтиков более чем на ±2 с. Коррекция часов сервера БД осуществляется от часов УСПД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСПД более чем на ±1 с.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Журналы событий счетчика электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов (время до коррекции и время после коррекции).

Журналы событий сервера БД и УСПД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Программное обеспечение

В АИИС КУЭ используется ПО «ТЕЛЕСКОП+», в состав которого входят модули, указанные в таблице 1. ПО «ТЕЛЕСКОП+» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «ТЕЛЕСКОП+».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЕЛЕСКОП+
Номер версии (идентификационный номер) ПО	не ниже 1.0.1.1
Цифровой идентификатор ПО: - сервер сбора данных SERVER_MZ4.dll - АРМ Энергетика ASCUE_MZ4.dll	f851b28a924da7cde6a57eb2ba15af0c cda718bc6d123b63a8822ab86c2751ca
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «ТЕЛЕСКОП+» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование объекта	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование объекта	ТТ	ТН	Счётчик	УСПД	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	Хабаровская ТЭЦ-1, ГРУ-6кВ, 1 секция-6кВ, яч.1, фидер 6кВ №1	ТПОЛ-10 Кл. т. 0,5S Ктт 600/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1 Рег. № 27524-04		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
2	Хабаровская ТЭЦ-1, ГРУ-6кВ, 1 секция-6кВ, яч.2, фидер 6кВ №2	ТПОЛ-10 Кл. т. 0,5S Ктт 600/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
3	Хабаровская ТЭЦ-1, ГРУ-6кВ, 1 секция-6кВ, яч.4, фидер 6кВ №4	ТОЛ-10 Кл. т. 0,5S Ктт 400/5 Рег. № 47959-11	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12	ARIS MT200 Рег. № 53992-13	активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
4	Хабаровская ТЭЦ-1, ГРУ-6кВ, 1 секция-6кВ, яч.5, фидер 6кВ №5	ТПОЛ-10 Кл. т. 0,5S Ктт 1000/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
5	Хабаровская ТЭЦ-1, ГРУ-6 кВ, 1 секция-6кВ, яч.6, фидер 6кВ №6	ТПОЛ-10 Кл. т. 0,5S Ктт 1000/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9

1	2	3	4	5	6	7	8	9
6	Хабаровская ТЭЦ-1, ГРУ-6кВ, 1 секция-6кВ, яч.7, фидер 6кВ №7	ТОЛ-10 Кл. т. 0,5S Ктт 400/5 Рег. № 47959-11	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
7	Хабаровская ТЭЦ-1, ГРУ-6 кВ, 1 секция-6кВ, яч.8, фидер 6кВ №8	ТПОЛ-10 Кл. т. 0,5S Ктт 1000/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
8	Хабаровская ТЭЦ-1, ГРУ-6 кВ, 2 секция-6кВ, яч.20, фидер 6кВ №20	ТПОЛ-10 Кл. т. 0,5S Ктт 600/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
9	Хабаровская ТЭЦ-1, ГРУ-6 кВ, 2 секция-6кВ, яч.23, фидер 6кВ №23	ТПОЛ-10 Кл. т. 0,5S Ктт 600/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04	ARIS MT200 Рег. № 53992-13	активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
10	Хабаровская ТЭЦ-1, ГРУ-6 кВ, 2 секция-6кВ, яч.25, фидер 6кВ №25	ТПОЛ-10 Кл. т. 0,5S Ктт 600/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
11	Хабаровская ТЭЦ-1, ГРУ-6 кВ, 2 секция-6кВ, яч.26, фидер 6кВ №26	ТОЛ-10 Кл. т. 0,5S Ктт 400/5 Рег. № 47959-11	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9
12	Хабаровская ТЭЦ-1, ГРУ-6 кВ, 2 секция-6кВ, яч.28, фидер 6кВ №28	ТПОЛ-10 Кл. т. 0,5S Ктт 400/5 Рег. № 1261-08	НАМИ-10-95 УХЛ2 Кл. т. 0,5 Ктн 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04		активная реактивная	± 1,2 ± 2,8	± 4,0 ± 6,9

РУ-35 кВ Береговая насосная станция 1 подъема на реке

Амур (БНА) Хабаровской ТЭЦ-1, КРУ-6 кВ, резервная секция 6 кВ, яч.20

ТЛО-10

Кл. т. 0,5S

Ктт 600/5

Рег. № 25433-08

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 831-53

СЭТ-4ТМ.03.01

Кл. т. 0,5S/1,0

Рег. № 27524-04

ARIS MT200 Рег. № 53992-13

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

РУ-35 кВ Береговая насосная станция 1 подъема на реке

Амур (БНА)

Хабаровской ТЭЦ-1, КРУ-6 кВ, 1 секция

6 кВ, яч.1

ТЛО-10

Кл. т. 0,5S

Ктт 600/5

Рег. № 25433-08

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 831-53

СЭТ-4ТМ.03.01

Кл. т. 0,5S/1,0

Рег. № 27524-04

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

РУ-35 кВ Береговая насосная станция 1 подъема на реке

Амур (БНА)

Хабаровской ТЭЦ-1, КРУ-6 кВ, 2 секция

6 кВ, яч.2

ТЛО-10

Кл. т. 0,5S

Ктт 600/5

Рег. № 25433-08

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 831-53

СЭТ-4ТМ.03.01

Кл. т. 0,5S/1,0 Рег. № 27524-04

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

РУ-6 кВ Станция осветленной воды (СОВ) Хабаровской

ТЭЦ-1, КРУ-6 кВ, ввод-1 6 кВ

ТЛО-10

Кл. т. 0,5S

Ктт 300/5

Рег. № 25433-08

НАМИ-10

Кл.т. 0,2 Ктн 6000/100

Рег. № 11094-87

СЭТ-4ТМ.03.01

Кл. т. 0,5S/1,0

Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

РУ-6 кВ Станция осветленной воды (СОВ) Хабаровской ТЭЦ-1, ввод 6 кВ ТСН-1

ТОЛ-10

Кл. т. 0,5

Ктт 100/5

Рег. № 7069-07

НАМИ-10

Кл.т. 0,2 Ктн 6000/100

Рег. № 11094-87

СЭТ-4ТМ.03.01

Кл. т. 0,5S/1,0

Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,1

± 7,1

РУ-6 кВ Станция осветленной воды (СОВ) Хабаровской

ТЭЦ-1, КРУ-6 кВ, ввод-2 6 кВ

ТЛО-10

Кл. т. 0,5S

Ктт 300/5 Рег. № 25433-08

НАМИ-10

Кл.т. 0,2

Ктн 6000/100 Рег. № 11094-87

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

ARIS MT200

Рег. № 53992-13

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

РУ-6 кВ Станция осветленной воды (СОВ) Хабаровской ТЭЦ-1, ввод 6 кВ ТСН-2

ТОЛ-10

Кл. т. 0,5

Ктт 100/5

Рег. № 7069-07

НАМИ-10

Кл.т. 0,2

Ктн 6000/100 Рег. № 11094-87

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,1

± 7,1

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.1Б,

ВЛ-110кВ

Хабаровская ТЭЦ-1-

ПС Южная №1 (С-1)

ТВ-110

Кл. т. 0,5S

Ктт 600/5 Рег. № 19720-06

НАМИ-110 УХЛ1

Кл. т. 0,2

Ктн

110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.2,

ВЛ-110кВ

Хабаровская ТЭЦ-1-

ПС Горький №1 (С3)

ТВ-110

Кл. т. 0,5S

Ктт 600/5 Рег. № 19720-06

НАМИ-110 УХЛ1 Кл. т. 0,2

Ктн 110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.6,

ВЛ-110кВ

Хабаровская ТЭЦ-1-

ПС: МЖК-АК-

Корфовская №1 (С

ТВ-110

Кл. т. 0,5S

Ктт 600/5 Рег. № 19720-06

НАМИ-110 УХЛ1 Кл. т. 0,2

Ктн 110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1 Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.10, ВЛ-110кВ

Хабаровская ТЭЦ-1-ПС: Городская-Ц-

Энергомаш-

Здоровье-РЦ (С-7)

ТВ-110

Кл. т. 0,5S

Ктт 750/5

Рег. № 19720-06

НАМИ-110 УХЛ1 Кл. т. 0,2

Ктн

110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

ARIS MT200

Рег. № 53992-13

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.1А,

ВЛ-110кВ

Хабаровская ТЭЦ-1-

ПС Южная №2 (С-2)

ТВ-110

Кл. т. 0,5S

Ктт 600/5

Рег. № 19720-06

НАМИ-110 УХЛ1

Кл. т. 0,2

Ктн

110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.4, ВЛ-110кВ

Хабаровская ТЭЦ-1-

ПС Горький №2 (С4)

ТВ-110

Кл. т. 0,5S

Ктт 600/5

Рег. № 19720-06

НАМИ-110 УХЛ1

Кл. т. 0,2 Ктн 110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.8,

ВЛ-110кВ

Хабаровская ТЭЦ-1-

ПС: МЖК-АК-

Корфовская №2 (С

⁶⁾

ТВ-110

Кл. т. 0,5S

Ктт 600/5

Рег. № 19720-06

НАМИ-110 УХЛ1

Кл. т. 0,2 Ктн 110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1 Рег. № 27524-04

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.11,

ВЛ-110кВ

Хабаровская ТЭЦ-1-ПС: Городская-Ц-Энергомаш-РЦ (С-8)

ТВ-110

Кл.т. 0,5S

Ктт 750/5

Рег. № 19720-06

НАМИ-110 УХЛ1

Кл. т. 0,2 Ктн 110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1,

ЗРУ-110кВ, яч.13,

ОМВ-110кВ

ТВ-110

Кл. т. 0,5S

Ктт 1000/5

Рег. № 19720-06

НАМИ-110 УХЛ1

Кл. т. 0,2

Ктн

110000/^3/100/^3

Рег. № 24218-08

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

ARIS MT200 Рег. № 53992-13

активная

реактивная

± 1,0

± 2,5

± 4,0

± 6,8

Хабаровская ТЭЦ-1, ЗРУ-35кВ, яч.1, ВЛ-35кВ Хабаровская ТЭЦ-1-ПС СМ №1

(Т-1)

ТВ-35

Кл. т. 0,5S

Ктт 600/5 Рег. № 19720-06

ЗНОЛ-35Ш

Кл. т. 0,5

Ктн 35000/^3/100/^3

Рег. № 21257-06

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Рег. № 27524-04

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

Хабаровская ТЭЦ-1,

ЗРУ-35кВ, яч.4, ВЛ-35кВ Хабаровская

ТЭЦ-1-ПС БН №1 (Т-3)

ТВ-35

Кл. т. 0,5S

Ктт 600/5 Рег. №19720-06

ЗНОЛ-35Ш

Кл. т. 0,5

Ктн 35000/^3/100/^3

Рег. № 21257-06

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0

Рег. № 27524-04

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

Хабаровская ТЭЦ-1,

ЗРУ-35кВ, яч.8, ВЛ-35кВ Хабаровская

ТЭЦ-1-ПС Трампарк №1 (Т-5)

ТВ-35

Кл. т. 0,5S

Ктт 600/5 Рег. № 19720-06

ЗНОЛ-35Ш

Кл. т. 0,5

Ктн 35000/^3/100/^3

Рег. № 21257-06

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

Хабаровская ТЭЦ-1,

ЗРУ-35кВ, яч.14,

КЛ-35кВ

Хабаровская ТЭЦ-1-

Индустриальная №1

ТПЛ-35

Кл. т. 0,5S

Ктт 600/5 Рег. № 47958-11

ЗНОЛ-35Ш

Кл. т. 0,5

Ктн 35000/^3/100/^3

Рег. № 21257-06

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0

Рег. № 36697-12

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

Хабаровская ТЭЦ-1,

ЗРУ-35кВ, яч.2, ВЛ-

35кВ Хабаровская ТЭЦ-1-ПС СМ №2 (Т-2)

ТВ-35

Кл. т. 0,5S

Ктт 600/5 Рег. № 19720-06

ЗНОЛ-СВЭЛ-35 III Кл.т. 0,5

Ктн 35000/^3/100/^3

Рег. № 57878-14

СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0

Рег. № 27524-04

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

Хабаровская ТЭЦ-1, ЗРУ-35кВ, яч.6, ВЛ-35кВ Хабаровская ТЭЦ-1-ПС БН №2 (Т-4)

ТВ-35

Кл.т. 0,5S

Ктт 600/5 Рег. № 19720-06

ЗНОЛ-СВЭЛ-35 III

Кл.т. 0,5

Ктн 35000/^3/100/^3

Рег. № 57878-14

СЭТ-4ТМ.03.01

Кл. т. 0,5S/1,0 Рег. № 27524-04

ARIS MT200

Рег. № 53992-13

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

Хабаровская ТЭЦ-1,

ЗРУ-35кВ, яч.10, ВЛ-35кВ

Хабаровская ТЭЦ-1-ПС Трампарк №2 (Т-6)

ТВ-35

Кл. т. 0,5S

Ктт 600/5

Рег. № 19720-06

ЗНОЛ-СВЭЛ-35 III

Кл.т. 0,5

Ктн 35000/^3/100/^3

Рег. № 57878-14

СЭТ-4ТМ.03.01

Кл. т. 0,5S/1,0 Рег. № 27524-04

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

Хабаровская ТЭЦ-1,

ЗРУ-35кВ, яч.16, КЛ-35кВ

Хабаровская ТЭЦ-1-

Индустриальная №2

ТПЛ-35

Кл. т. 0,5S

Ктт 600/5

Рег. № 47958-11

ЗНОЛ-СВЭЛ-35 III

Кл.т. 0,5

Ктн 35000/^3/100/^3

Рег. № 57878-14

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-12

активная

реактивная

± 1,2

± 2,8

± 4,0

± 6,9

Пределы допускаемой погрешности СОЕВ, с

±5

Примечания:

1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3 Погрешность в рабочих условиях указана cos9 = 0,8 инд 1=0,02(0,05)^1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 36 от минус 40 до плюс 60 °C.
4 Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.
5 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, УСПД на однотипный утвержденного типа, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
6 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
7 Допускается изменение наименований ИК, без изменения объекта измерений.
8 Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество измерительных каналов

Нормальные условия: параметры сети:

- напряжение, % от Ином
- ток, % от 1ном
- частота, Гц
- коэффициент мощности cos9
- температура окружающей среды, ^оС

от 99 до 101

от 100 до 120 от 49,85 до 50,15 0,9

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином
- ток, % от 1ном
- коэффициент мощности
- частота, Гц
- температура окружающей среды для ТТ и ТН, ^оС
- температура окружающей среды в месте расположения электросчетчиков, ^оС:
- температура окружающей среды в месте расположения сервера, ^оС
- температура окружающей среды в месте расположения УСПД, ^оС

от 90 до 110

от 2(5) до 120 от 0,5 инд до 0,8 емк от 47,5 до 52,5 от -60 до +40

от -40 до +60

от +10 до +30

от 0 до +40

Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики:

- среднее время наработки на отказ, ч, не менее:

для электросчетчика СЭТ-4ТМ.03.01

для электросчетчика СЭТ-4ТМ.03М.01

- среднее время восстановления работоспособности, ч УСПД:

- среднее время наработки на отказ, ч, не менее
- среднее время восстановления работоспособности, ч Сервер:
- среднее время наработки на отказ, ч, не менее
- среднее время восстановления работоспособности, ч

90 000

165 000

88 000 24

70000

Глубина хранения информации

Электросчетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее
- при отключении питания, лет, не менее

УСПД:

- суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу, суток, не менее
- сохранение информации при отключении питания, лет, не менее

Сервер:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

114

3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:
- связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;
- коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;
- формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;
- отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;
- перерывы питания электросчетчика с фиксацией времени пропадания и восстановления.
- журнал УСПД:
- ввода расчетных коэффициентов измерительных каналов (коэффициентов трансформации измерительных трансформаторов тока и напряжения);
- попыток несанкционированного доступа;
- связей с ИВКЭ, приведших к каким-либо изменениям данных;
- перезапусков ИВКЭ;
- фактов корректировки времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;
- результатов самодиагностики;
- отключения питания.
- журнал сервера:
- изменение значений результатов измерений;
- изменение коэффициентов измерительных трансформаторов тока и напряжения;
- факт и величина синхронизации (коррекции) времени;
- пропадание питания;
- замена счетчика;
- полученные с уровней ИВКЭ «Журналы событий» ИВКЭ и ИИК.

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

электросчётчика;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

УСПД; сервера;

- защита на программном уровне информации при хранении, передаче, параметрировании:

электросчетчика;

УСПД; сервера.

Возможность коррекции времени в:

- электросчетчиках (функция автоматизирована);
- УСПД (функция автоматизирована);
- ИВК (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ СП «Хабаровская ТЭЦ-1» филиала «Хабаровская генерация» АО «ДГК» типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Тип/Обозначение	Количество, шт./Экз.
Трансформатор тока	ТПОЛ-10	18
Трансформатор тока	ТОЛ-10	13
Трансформатор тока	ТЛО-10	10
Трансформатор тока	ТВ-110	27
Трансформатор тока	ТВ-35	18
Трансформатор тока	ТПЛ-35	6
Трансформатор напряжения	НАМИ-10-95 УХЛ2	2
Трансформатор напряжения	НАМИ-10	2
Трансформатор напряжения	НТМИ-6	3
Трансформатор напряжения	НАМИ-110 УХЛ1	6
Трансформатор напряжения	ЗНОЛ-35Ш	3
Трансформатор напряжения	ЗНОЛ-СВЭЛ-35 III	3
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03.01	29
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	7
Устройство сбора и передачи данных со встроенным УСВ	ARIS MT200	1
Программное обеспечение	ПО «ТЕЛЕСКОП+»	1
Методика поверки	МП СМО-1805-2020	1
Паспорт-Формуляр	РЭСС.411711.АИИС.776.01 ПФ	1

Поверка

осуществляется по документу МП СМО-1805-2020 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП «Хабаровская ТЭЦ-1» филиала «Хабаровская генерация» АО «ДГК». Методика поверки», утвержденному АО «РЭС Групп» 29.05.2020 г.

Основные средства поверки:

- трансформаторов тока - в соответствии с ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
- трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки;
- счетчиков СЭТ-4ТМ.03.01 - в соответствии с методикой поверки ИЛГШ.411152.124 РЭ1, являющейся приложением к руководству по эксплуатации ИЛГШ.411152.124 РЭ. Методика поверки согласована с руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 10 сентября 2004 г.;
- счетчиков СЭТ-4ТМ.03М.01 - по документу «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.145РЭ1, утвержденному руководителем ГЦИ СИ ФБУ«Нижегородский ЦСМ» «04» мая 2012 г.;
- УСПД ARIS MT200 - по документу ПБКМ.424359.005 МП «Контроллеры многофункциональные ARIS MT200. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 13.05.2013 г.;
- устройство синхронизации времени Радиочасы МИР РЧ-02.00, Рег. № 46656-11;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1, Рег. № 39952-08;
- миллитесламетр Ш1-15У, Рег. № 37751-08;
- термогигрометр «Ива-6Н-КП-Д», Рег. № 46434-11;
- термометр стеклянный жидкостный вибростойкий авиационный ТП-6, Рег. № 257-49.

Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих - кодом и (или) оттиском клейма поверителя.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) СП «Хабаровская ТЭЦ-1» филиала «Хабаровская генерация» АО «ДГК», аттестованном ФБУ «Ивановский ЦСМ», аттестат об аккредитации № RA.RU.311260 от 17.08.2015 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Акционерное общество «Дальневосточная генерирующая компания» (АО «ДГК»)

ИНН 1434031363

Адрес: 680000, г. Хабаровск, ул. Фрунзе, 49

Телефон: +7 (4212) 30-49-14

Факс: +7 (4212) 26-43-87

Web-сайт: www.dvgk.ru

E-mail: dgk@dvgk.rao-esv.ru

Заявитель

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: +7 (4922) 22-21-62

Факс: +7 (4922) 42-31-62

E-mail: post@orem.su

Испытательный центр

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Телефон: +7 (4922) 22-21-62

Факс: +7 (4922) 42-31-62

E-mail: post@orem.su

Аттестат об аккредитации АО «РЭС Групп» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312736 от 17.07.2019 г.

Техническая поддержка

4058 Kb

Файлов: 10 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1789 от 02.11.2020

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

4058 Kb

Файлов: 10 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1789 от 02.11.2020

Текст приказа Росстандарта № 1789 от 02.11.2020

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
