МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

26 мая 2022 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/-------------------------------S

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: O29D109BDOOBAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

к_____—

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Тахеометры электронные

LN-150

С

85679-22

LW007808; LW004445.

"TOPCON CORPORATIO N", Япония

"TOPCON CORPORATIO N", Япония

ОС

МП АПМ 68-21

1 год

Общество с ограниченной ответственностью "Нью-каст-Ист" (ООО "Нью-каст-Ист"), г. Москва

ООО "Авто-прогресс-М", г. Москва

08.02.2022

2.

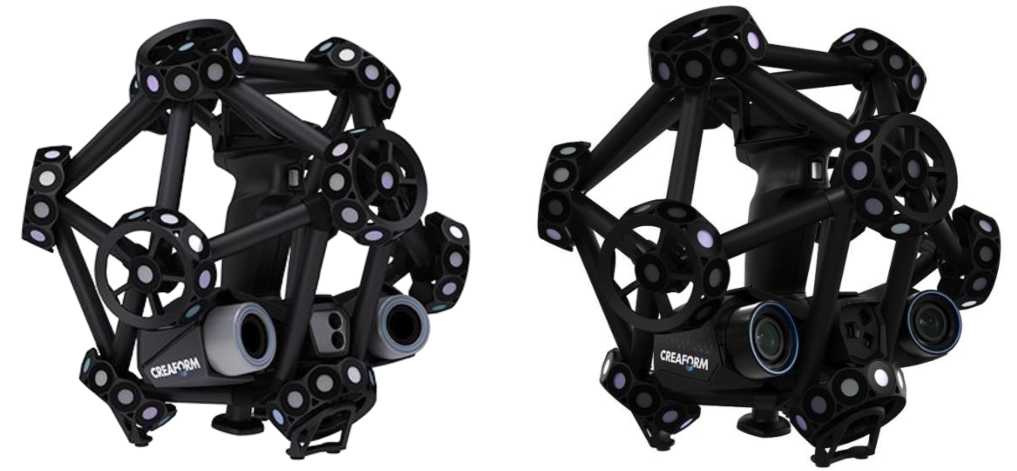

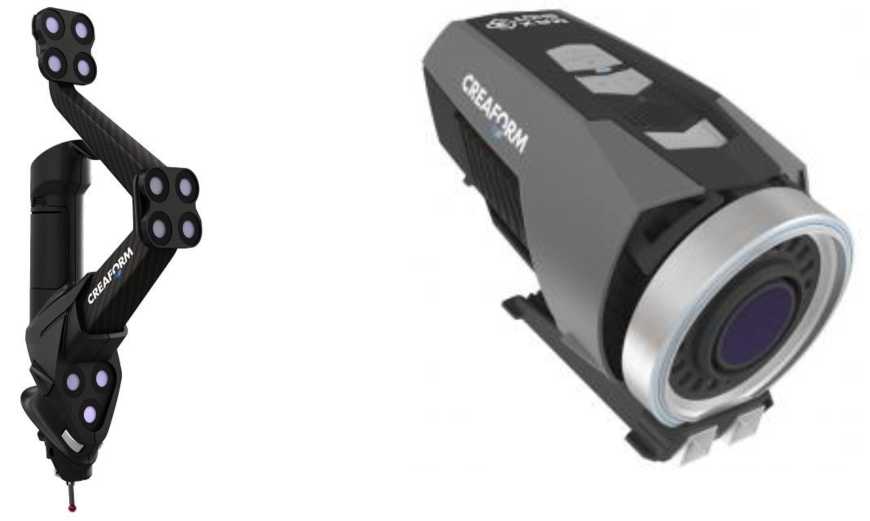

Системы оптические координат-но-измерительные

Creaform

С

85680-22

оптическая система слежения С-Track | Elite, зав. № 9420246; беспроводной измерительный щуп HandyPROBE Next, зав. № 9440213; ручной лазерный сканер MetraSCAN 357™, зав. № 9490009; ручной лазерный сканер MetraSCAN

"Creaform Inc.", Канада

"Creaform Inc.", Канада

ОС

МП АПМ 38-21

1 год

Акционерное общество "АЙКЬЮБ Технологии" (АО "АЙКЬ-ЮБ Технологии"), г. Москва

ООО "Авто-прогресс-М", г. Москва

01.10.2021

BLACK™, зав. № 9380005; ручной лазерный сканер MetraSCAN BLACK™ | Elite, зав. № 9390181; прибор оптический координатноизмерительный фотограмметрический MaxSHOT Next™, зав. № 9141002; прибор оптический коор-динатно-измерительный фотограмметрический MaxSHOT Next™ | Elite, зав. № 9150150

3.

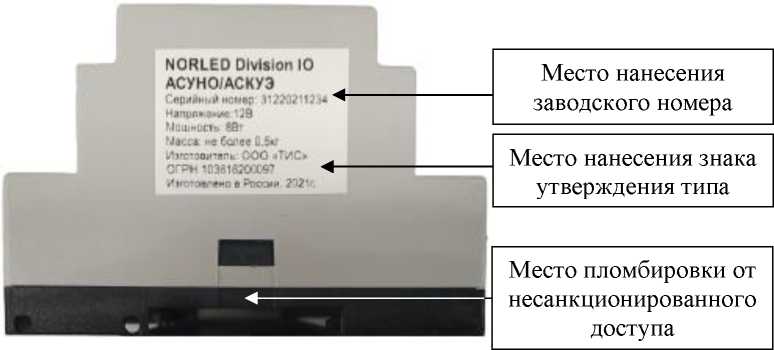

Контроллеры управления освещением

NORLE D Division IO АСУ-НО/АСК УЭ

С

85681-22

31220211234, 31220211235

Общество с ограниченной ответственностью "ТИС" (ООО "ТИС"), г. Ростов-на-Дону

Общество с ограниченной ответственностью "ЭНЕР ГОСЕРВИС" (ООО "ЭНЕРГОСЕРВИС"), г. Ростов-на-Дону

ОС

МП- 419/01 2022

4 года

Общество с ограниченной ответственностью "ЭНЕРГОСЕРВИС" (ООО "ЭНЕРГОСЕРВИС"), г. Ростов-на-Дону

ООО "ПРОММАШ ТЕСТ", г. Москва

04.03.2022

4.

Анализаторы вибрации

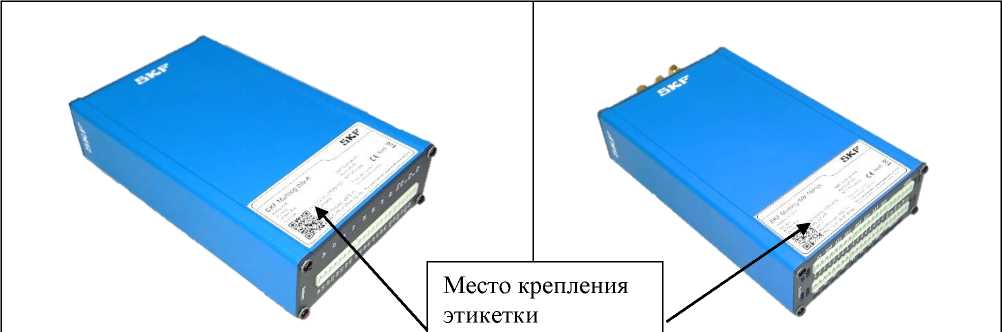

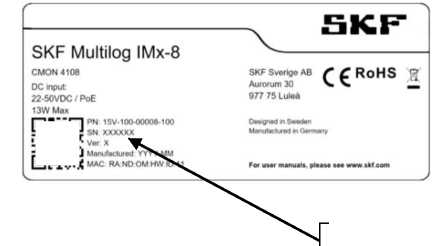

SKF Multilog IMx

С

85682-22

IMx-8Plus зав. № 014848; IMx-16Plus зав. № 013898, IMx-16 зав. № 014169

SKF Sverige AB, Швеция

SKF Sverige AB, Швеция

ОС

МП 204/320-2021

2 года

Общество с ограниченной ответственностью "СКФ" (ООО "СКФ"), г. Москва

ФГБУ "ВНИИМС", г. Москва

25.03.2021

5.

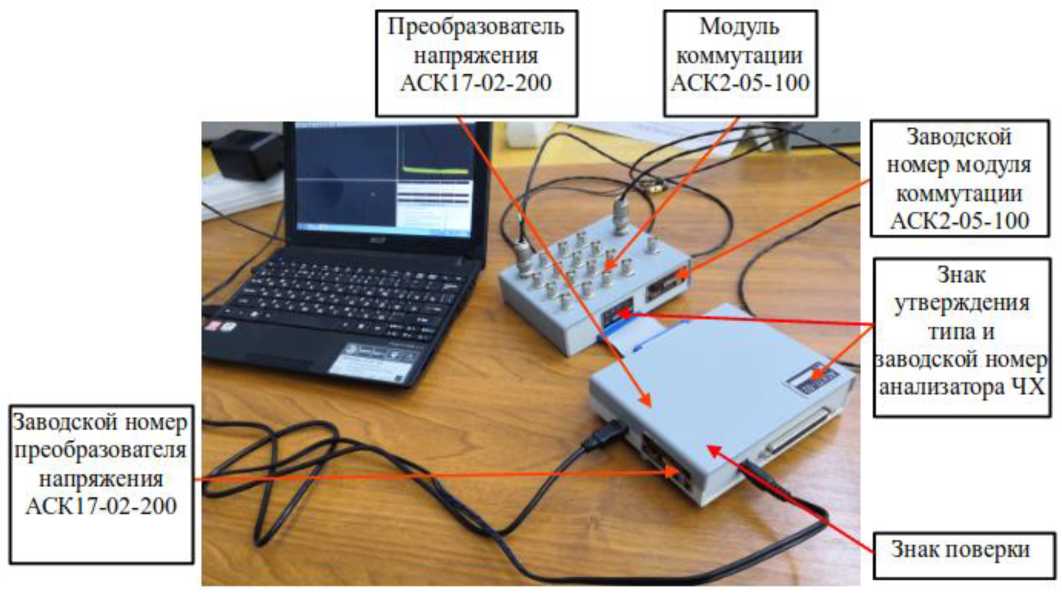

Анализаторы частотных характеристик

АСК17- 02

Е

85683-22

0300001,0500002, 0900003, 1000004, 1200005

Акционерное общество Павловский ма-шиностроительный завод "Восход" (АО

Акционерное общество Павловский ма-шиностроительный завод "Восход" (АО

ОС

АСК 17-02 000 МП

1 год

Акционерное общество Павловский машиностроитель-ный завод "Восход" (АО

ФГУП "ВНИИФТРИ" , Московская обл., г. Солнечногорск, р.п.

12.01.2021

"ПМЗ" "Вос ход"), Нижегородская об ласть, г. Павлово

"ПМЗ" "Вос ход"), Нижегородская об ласть, г. Павлово

"ПМЗ" "Восход"), Нижегородская область, г. Павлово

Менделеево

6.

Счетчики электрической энергии статические трехфазные

SP 301

С

85684-22

22.21.12, 71.21.12

Акционерное общество Научно-производственный центр "Спектр" (АО НПЦ "Спектр"), г. Самара

Акционерное общество Научно-производственный центр "Спектр" (АО НПЦ "Спектр"), г. Самара

ОС

МП- 423/01 2022

16 лет

Акционерное общество Научно-производственный центр "Спектр" (АО НПЦ "Спектр"), г. Самара

ООО "ПРОММАШ ТЕСТ", г. Москва

25.03.2022

7.

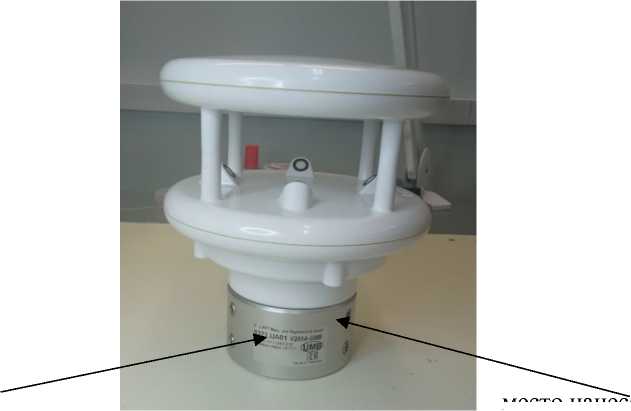

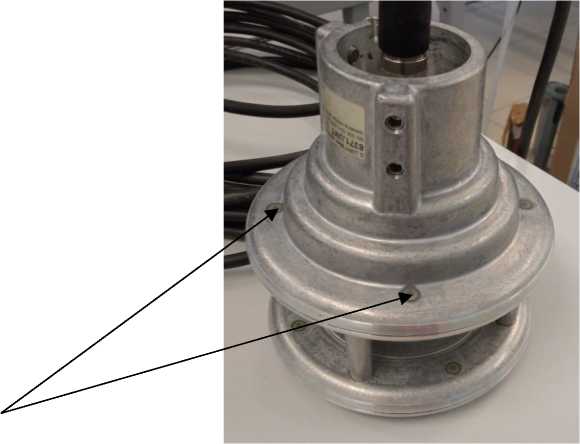

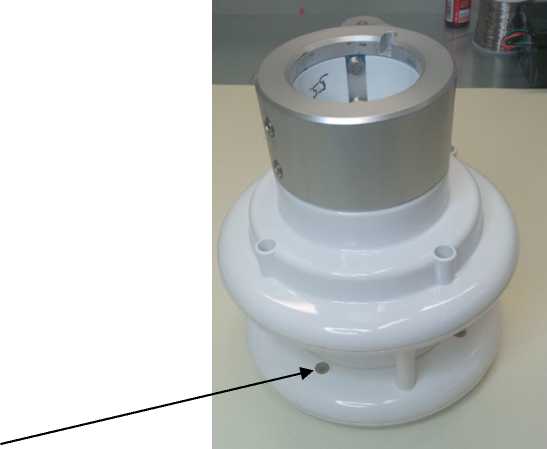

Анемометры ультразвуковые

Ventus

С

85685-22

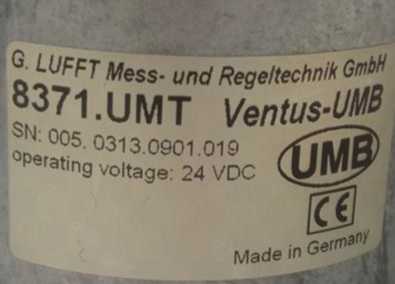

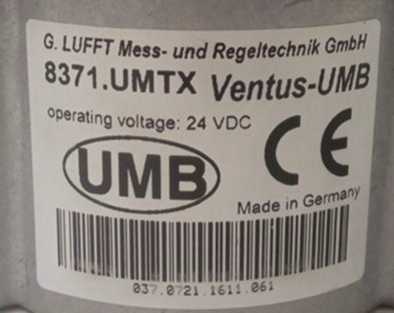

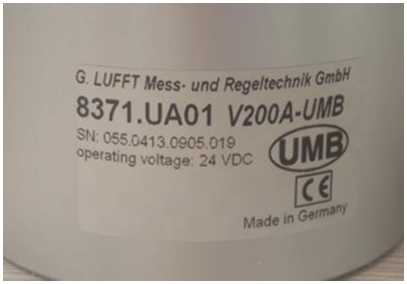

037.0721.1611.061; 005.0313.0901.019; 055.0413.0905.019

Фирма "OTT HydroMet Fellbach GmbH", Германия

Фирма "OTT HydroMet Fellbach GmbH", Германия

ОС

МП 2540140-2022

1 год

Общество с ограниченной ответственностью "Метеорологические датчики" (ООО "Метеорологические датчики"), г. Москва

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт- Петербург

11.03.2022

8.

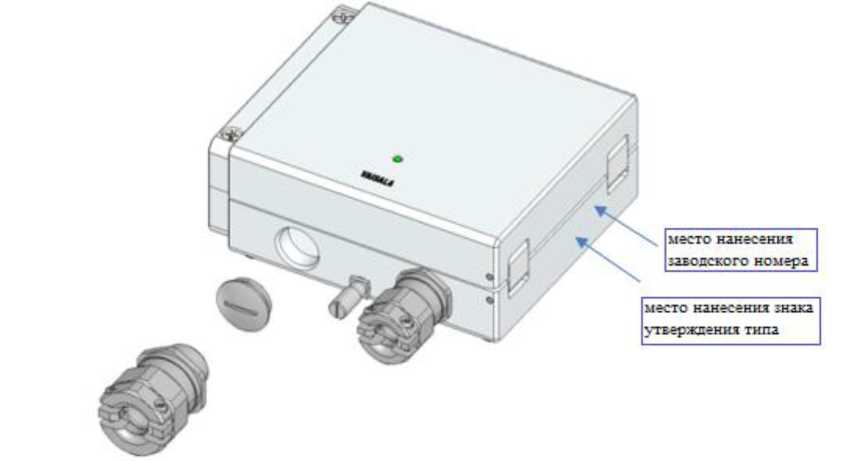

Преобразователи температуры и влажности

HMT370 EX

С

85686-22

Т1950671

Фирма "Vaisala Oyj", Хельсинки, Финляндия

Общество с ограниченной ответственностью НПФ Раймет (ООО НПФ Раймет), Московская обл., г. Долгопрудный

ОС

МП 254 141-2022

1 год

Общество с ограниченной ответственностью НПФ Раймет (ООО НПФ Раймет), Московская обл., г. Долгопрудный

ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт- Петербург

31.03.2022

9.

Трансформа торы тока

ТВ-220

Е

85687-22

мод. ТВ-220/25 зав. №№ 2408-1, 24082, 2408-3; мод. ТВ-220/25 У2, зав. №№ 2329-1, 2329-2, 2329-3, 2726-1, 2726-2, 2726-3,

ПО "Урал-электротяж-маш", г. Свердловск (изготовлены в 1979 - 1985 гг.)

ПО "Урал-электротяж-маш", г. Свердловск (изготовлены в 1979 - 1985 гг.)

ОС

ГОСТ 8.217-2003

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-

ФБУ "Ростест-Москва", г. Москва

21.03.2022

2174-1, 2174-2, 2174-3, 2263-1, 2262-2, 2262-3, 2443-1, 2443-2, 2443-3, 2775-1, 2775- 2, 2775-3, 2776- 1, 2776-2, 2776-3; мод. ТВ-220-I У2, зав. №№ 2905-1, 2905-2, 2889-3, 3621-1, 3621-2, 3621-3

КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

10.

Трансформаторы напряжения

4MR12 PFK

Е

85688-22

13/06323, 13/06324, 13/06325, 13/06326, 13/06327, 13/06328

Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция

Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция

ОС

ГОСТ 8.216-2011

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР ГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

25.03.2022

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО "Транснефть" в части ООО "Транснефть - Восток" по объекту ЦРС

Обозначение отсутствует

Е

85689-22

001

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

Общество с ограниченной ответственностью "Транс-нефть-Восток" (ООО "Транснефть- Восток"), Иркутская область, г. Братск

ОС

МП 4-2022

4 года

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

ООО "АСЭ", г. Владимир

08.02.2022

и БПО г. Братск

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО "Энергопрогноз" по объектам ООО "Волжские коммунальные системы" г. Тольятти

Обозначение отсутствует

Е

85690-22

001

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

Общество с ограниченной ответственностью "Энергопрогноз" (ООО "Энергопрогноз"), г. Владимир

ОС

МП 1-2022

4 года

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

ООО "АСЭ", г. Владимир

27.01.2022

13.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Читинская СЭС (2 этап)

Обозначение отсутствует

Е

85691-22

1016

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

Общество с ограниченной ответственностью "Грин Энерджи Рус" (ООО "Грин Энерджи Рус"), г. Москва

ОС

МП СМО-0104-2022

4 года

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

АО "РЭС Групп", г. Владимир

04.04.2022

14.

Система ав-томатизиро-ванная ин-формацион-но-

Обозначение отсутствует

Е

85692-22

229

Общество с ограниченной ответственностью "РУС- ЭНЕРГО-

Общество с ограниченной ответственностью "РУС-ЭНЕРГО-

ОС

МП- 312235 187-2022

4 года

Общество с ограниченной ответственностью "РУС-ЭНЕРГО-

ООО "Энергокомплекс", г. Магнитогорск

28.02.2022

измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Ульяновской области

СБЫТ" (ООО "РУСЭНЕР ГОСБЫТ"), г. Москва

СБЫТ" (ООО "РУСЭНЕР ГОСБЫТ"), г. Москва

СБЫТ" (ООО "РУСЭНЕР ГОСБЫТ"), г. Москва

15.

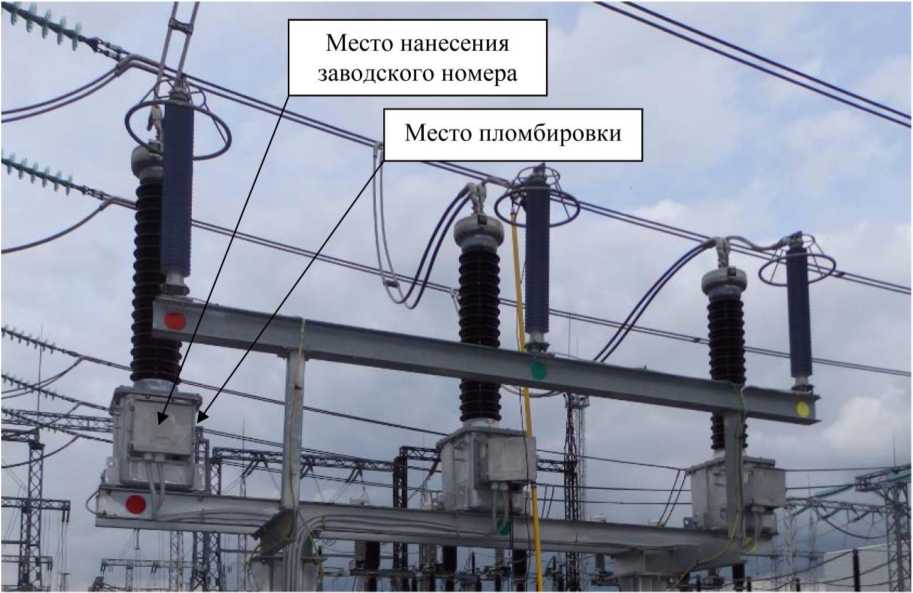

Трансформаторы напряжения емкостные

TEMP 123

Е

85693-22

Т09095901, Т09095902, Т09095903, Т09095904, Т09095905, Т09095906, Т09095907, Т09095908, Т09095909, Т09095910, Т09095911, Т09095912, Т09096201, Т09096202, Т09096203, Т09096204, Т09096205, Т09096206, Т10090301, Т10090302, Т10090303, Т10090304, Т10090305, Т10090306

Фирма "Trench Limited Instrument Transformer Division", Канада

Фирма "Trench Limited Instrument Transformer Division", Канада

ОС

ГОСТ 8.216-2011

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

11.04.2022

16.

Приборы для измерений

PosiTect or

С

85694-22

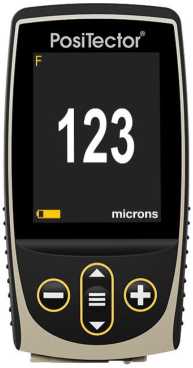

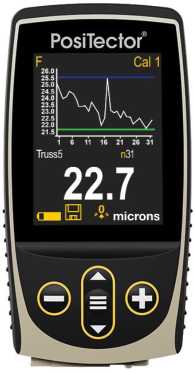

прибор PosiTector 200: электронный

DeFelsko Corporation,

DeFelsko Corporation,

ОС

МП АПМ 17-21

1 год

Общество с ограниченной

ООО "Авто-прогресс-М",

01.12.2021

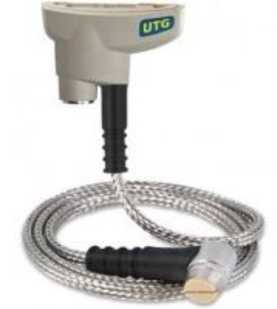

PosiTector UTG: электронный блок мод. Advanced, зав. №864118 с преобразователем мод. UTG исп. UTGC, зав. №418992; прибор PosiTector SPG: электронный блок мод. Advanced, зав. №864309 с преобразователем мод. SPG исп. SPG-TS, зав. №393839; прибор PosiTector SPG: электронный блок мод. Advanced, зав. №864309 с преобразователем мод. SPG исп. SPG, зав. №418617

17.

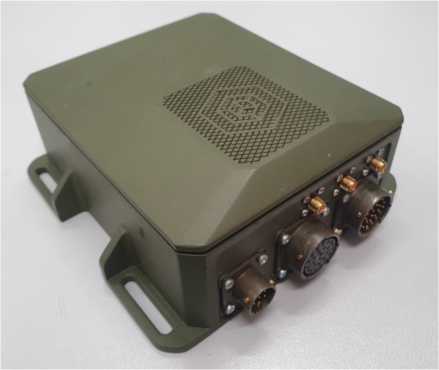

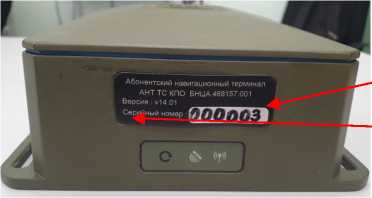

Абонентские навигационные терминалы технических средств контроля подвижных объектов

БНЦА.4 68157.00 1

С

85695-22

000003

Общество с ограниченной ответственностью "Научно-производственный центр "Биз-несАвтомати-ка" (ООО "НПЦ "Биз-несАвтомати-ка"), г. Москва

Общество с ограниченной ответственностью "Научно-производственный центр "Биз-несАвтомати-ка" (ООО "НПЦ "Биз-несАвтомати-ка"), г. Москва

ОС

8501-21-05 МП

1 год

Общество с ограниченной ответственностью "Научно-производственный центр "Биз-несАвтомати-ка" (ООО "НПЦ "Биз-несАвтомати-ка"), г. Москва

ФГУП "ВНИИФТРИ" , Московская обл., г. Солнечногорск, р.п. Менделее-во

22.11.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1

Регистрационный № 85679-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахеометры электронные LN-150

Назначение средства измерений

Тахеометры электронные LN-150 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание средства измерений

Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Конструктивно тахеометры электронные LN-150 выполнены единым блоком. В верхней подвижной части за защитным окном расположены угломерные устройства и лазерный дальномер. На передней панели нижней неподвижной части тахеометров расположены клавиши включения и выключения тахеометра, кнопка лазерного отвеса, индикатор автоматического нивелирования, и светодиодные индикаторы, отображающие состояния беспроводной связи. На задней панели нижней неподвижной части тахеометров расположены аккумуляторный отсек, кнопка перезагрузки и переключатель режима LAN и маркировочная табличка. Для удаленного управления тахеометром используется многофункциональный полевой контроллер, планшет или смартфон.

Результаты измерений записываются во внутреннюю память контроллера, планшета или смартфона. Измерения выводятся на дисплей контроллера, планшета или смартфона.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер работает с применением призменных отражателей (отражательный режим).

Тахеометры электронные LN-150 имеют моторизованный привод и автоматические функции: наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме, функции целеуказания и створоуказания.

Заводской номер тахеометров в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на задней панели над аккумуляторным отсеком.

Нанесение знака поверки на средство измерений не предусмотрено.

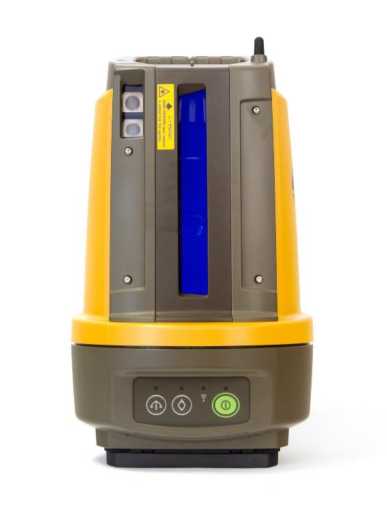

Общий вид тахеометров представлен на рисунке 1.

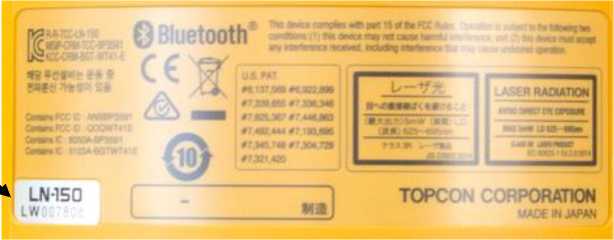

Маркировочная табличка представлена на рисунке 2.

6Место нанесения заводского номера

В процессе эксплуатации, тахеометр не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей и обеспечено пломбирование всех внутренних винтов специальном лаком.

Программное обеспечение

Для работы с тахеометрами используется метрологически значимое программное обеспечение (далее - ПО) «Magnet Field+Robotics» и «Magnet Construct» устанавливаемые на персональный компьютер, и ПО «TopLayout», устанавливаемое на полевой контроллер, планшет или смартфон.

С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Лист № 3 Всего листов 5 Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование характеристики	Значение
Идентификационное наименование ПО	Magnet Field+Robotics	Magnet Construct	TopLayout
Номер версии (идентификационный номер) ПО, не ниже	7.2	5.1.0	3.0.4
Цифровой идентификатор ПО	-	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений, °: - горизонтальных углов - вертикальных углов	от 0 до 360 от -30 до +55
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "	±10
Диапазон измерений расстояний (отражательный режим), м	от 0,9 до 130,0
Пределы допускаемой абсолютной погрешности измерений расстояний, мм	+ (3+240-6<D), где D - измеряемое расстояние, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон компенсации компенсатора, не менее	±6
Дискретность отсчитывания измерений: - углов, " - расстояний, мм	0,1 / 1 0,1 / 10
Метод соединения с контроллером управления	WLAN или Bluetooth
Дальность соединения с контроллером управления, м	130
Центрир	лазерный
Частота измерения расстояний, Гц	20
Диапазон автоматической системы самонивелирования, °	±3
Максимальная скорость вращения, градусов в секунду	60
Источник электропитания - напряжение, В ёмкость, А/ч	Внутренний аккумулятор 7,2 5,98
Диапазон рабочих температур, °С	от -20 до +50
Габаритные размеры (Д*Ш*В), мм, не более	198x185x322
Масса (без аккумулятора), кг, не более	4,0

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахеометр электронный LN-150	-	1 шт
Контроллер	-	По заказу
Транспортировочный кейс	-	1 шт
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Программное обеспечение тахеометра LN-150» «Тахеометры электронные LN-150. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тахеометрам электронным LN-150

Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482.

Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831.

Техническая документация «TOPCON CORPORATION», Япония

Правообладатель

«TOPCON CORPORATION», Япония Адрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580 Japan Тел.: / факс: +81-3-3966-3141

E-mail: info@topcon.com

Изготовитель

«TOPCON CORPORATION», Япония Адрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580 Japan Тел.: / факс: +81-3-3966-3141

E-mail: info@topcon.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120 0350

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению измерений в целях утверждения типа № RA.RU.311195

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Регистрационный № 85680-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы оптические координатно-измерительные Creaform

Назначение средства применений

Системы оптические координатно-измерительные Creaform (далее - системы) предназначены для измерений линейных размеров, отклонений от формы объектов с целью определения геометрических параметров объектов сложной формы.

Описание средства измерений

Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера или контактным методом с помощью беспроводного измерительного щупа, положение в пространстве которых определяется оптической системой слежения методом триангуляции по размещённым на сканере оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно система состоит из основных элементов: оптической системы слежения С-Track или С-Track | Elite и, в зависимости от модификации системы, ручного лазерного сканера MetraSCAN 357™, MetraSCAN BLACK™ или BLACK™ | Elite и комплекта соединительных кабелей. Дополнительно система может комплектоваться беспроводным измерительным щупом HandyPROBE Next для проведения контактных измерений. Одновременно с одним сканером могут работать до четырех систем слежения. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.

Для повышения точности и диапазона измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MaxSHOT Next™ или MaxSHOT Next™ | Elite (далее - устройство MaxSHOT). При помощи устройства MaxSHOT проводится построение базовой модели позиционирования и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.

Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве ручного лазерного сканера, щупа и контрольных маркеров с помощью нанесённых на них оптических рефлекторов и их преобразования в пространственные координаты. Оптическая система слежения может устанавливаться на штатив, стойку или настенный кронштейн.

Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.

Беспроводной измерительный щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.

Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.

В зависимости от размера измеряемого объекта система работает в режимах измерений 9,1 м³ или 16,6 м³. Режим измерений выбирается автоматически. Схемы измерительного объема для каждого режима представлены на рисунках 1, 2.

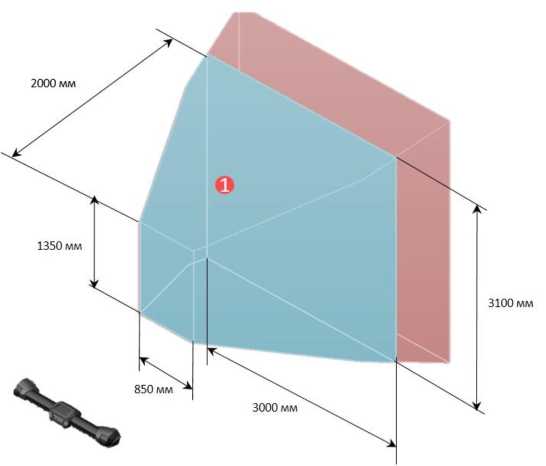

Рисунок 1 - Схема измерительного объёма при выборе режима измерений 9,1 м³

3750 мм

Рисунок 2 - Схема измерительного объёма при выборе режима измерений 16,6 м³

Системы выпускаются в трёх модификациях MetraSCAN 357™, MetraSCAN BLACK™, BLACK™ | lite, отличающихся входящими в комплект ручными лазерными сканерами, имеющими разную погрешность измерений. Модификации MetraSCAN 357™, MetraSCAN BLACK™ комплектуются оптической системой слежения С-Track, модификация BLACK™ | Elite комплектуется системой слежения С-Track | Elite. Системы слежения отличаются только цветом некоторых элементов корпуса.

Заводские номера элементов системы в числовом формате указываются типографским способом на расположенных на них маркировочных наклейках: на оптической системе слежения, ручном лазерном сканере и устройстве MaxSHOT - на нижней части корпуса, на беспроводном измерительном щупе - в батарейном отсеке. Наименованием модификации всей системы, а также её заводским номером является информация, указанная на маркировочной наклейке на ручном лазерном сканере.

Нанесение знака поверки на средство измерений не предусмотрено.

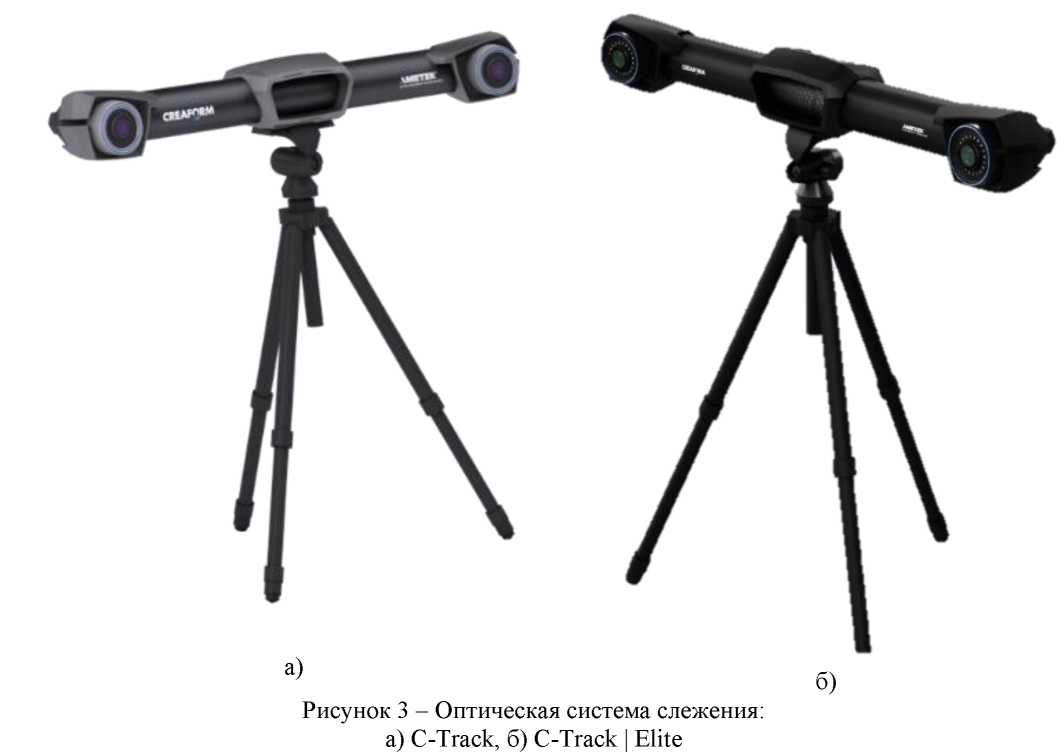

Общий вид основных и дополнительных элементов системы приведён на рисунках 3 - 5.

а) б)

Рисунок 4 - Ручной лазерный сканер:

а) MetraSCAN 357™; б) MetraSCAN BLACK™, MetraSCAN BLACK™ | Elite

а)                                                   б)

Рисунок 5 - Дополнительные элементы системы:

а) беспроводной измерительный щуп HandyPROBE Next; б) Прибор оптический координатноизмерительный фотограмметрический MaxSHOT

Системы MetraSCAN BLACK™ | Elite могут устанавливаться на комплексе для автоматизированных измерений Creaform CUBE-R (Общий вид комплекса представлен на рисунке 6). Комплекс Creaform CUBE-R состоит из робота манипулятора с 6 степенями подвижности, на который устанавливается ручной лазерный сканер MetraSCAN BLACK™ | Elite и механизированного поворотного стола. Комплекс Creaform CUBE-R используется для автоматизации процесса сбора данных и не влияет на метрологические характеристики системы. Наименование модификации системы MetraSCAN BLACK™ | Elite, установленной на комплекс Creaform CUBE-R может иметь в своём названии индекс «R».

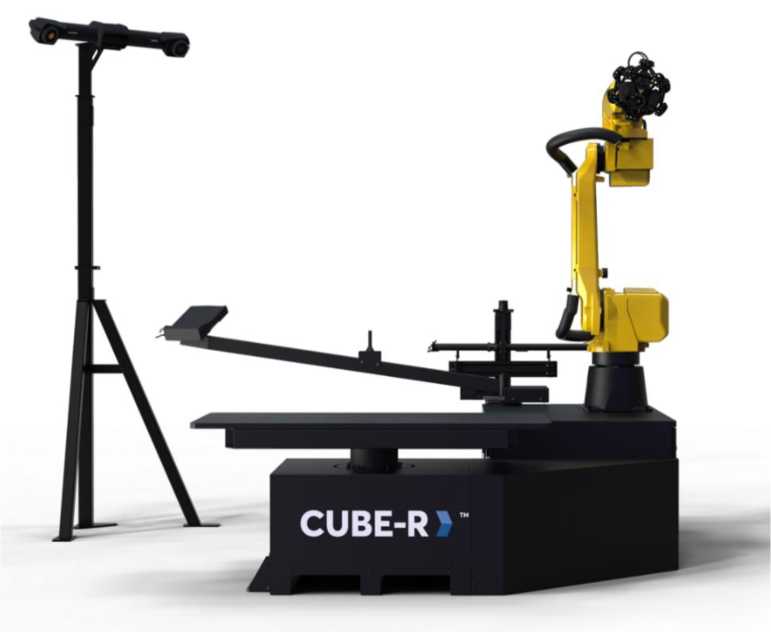

Рисунок 6 - Общий вид системы при размещении на комплексе для автоматизированных

измерений CUBE-R

В процессе эксплуатации системы не предусматривают внешних механических и электронных регулировок. Пломбирование системы не производится.

Программное обеспечение

Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «VXelements», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)	Значение
Идентификационное наименование ПО	VXelements
Номер версии (идентификационный номер ПО)	8.1.2
Цифровой идентификатор ПО	18e1e982
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	MetraSCAN 357™	MetraSCAN BLACK™	MetraSCAN BLACK™ | Elite	HandyPROBE Next
Диапазон измерений линейных размеров, отклонений от формы малогабаритных объектов, мм	от 40 до 1000
Диапазон измерений линейных размеров при выборе режима измерений 9,1 м3, мм1)	от 200 до 3100
Диапазон измерений линейных размеров при выборе режима измерений 16,6 м3, мм1)	от 200 до 3750
Диапазон измерений линейных размеров крупногабаритных      объектов      при использовании   системы   совместно   с устройством MaxSHOT Next™ (MaxSHOT Next™ | Elite), мм1)	от 40 до 10000
Пределы    допускаемой     абсолютной погрешности измерений линейных размеров малогабаритных объектов, мм	±0,060	±0,055	±0,045	±0,040
Пределы    допускаемой     абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений 9,1 м3, мм	±0,086		±0,064
Пределы    допускаемой     абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений 16,6 м3, мм	±0,122		±0,078
Пределы    допускаемой     абсолютной погрешности измерений линейных размеров крупногабаритных      объектов      при использовании   системы   совместно   с устройством MaxSHOT Next™, мм2)	±(0,060+0,025<L)		±(0,044+0,025<L)
Пределы    допускаемой     абсолютной погрешности измерений линейных размеров крупногабаритных      объектов      при использовании   системы   совместно   с устройством MaxSHOT Next™ | Elite, мм2)	±(0,060+0,015<L)		±(0,044+0,015<L)
Пределы    допускаемой     абсолютной погрешности измерений отклонений от формы малогабаритных объектов, мм	±0,025	±0,020	±0,015
1) - объект сканирования должен находиться в измерительном объёме системы оптической координатно-измерительной, являющимся полем зрения оптической системы слежения. 2)  - L - длина объекта в метрах.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Устройство	MetraSCA N 357™	MetraSCAN BLACK™	MetraSCAN BLACK™ | Elite	HandyPROB E Next	MaxSHOT Next™, MaxSHOT Next™ | Elite	C-Track, C-Track | Elite
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +5 до +40 от 10 до 90
Габаритные размеры, (ДхШ*В), мм, не более	289x235x296			68x157x340	136x153 x176	1031x181 x148
Масса, кг, не более	1,4	1,5		0,5	0,5	5,7
Напряжение электропитания, В	220±20			3	5	220±20

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность систем

Наименование	Обозначение	Количество
Оптическая система слежения (модификация в зависимости от заказа потребителя)		1 шт.
Ручной лазерный сканер (модификация в зависимости от заказа потребителя)		1 шт.
Беспроводной измерительный щуп HandyPROBE Next	-	По заказу
Прибор оптический координатно-измерительный фотограмметрический MaxSHOT Next™		По заказу
Прибор оптический координатно-измерительный фотограмметрический MaxSHOT Next™ | Elite		По заказу
Комплект соединительных кабелей		1 шт.
Комплект блоков питания постоянного тока		1 шт.
Комплект специальных меток		1 шт.
Контроллер для подключения системы слежения и сканера		1 шт.
Устройство для крепления оптической системы слежения (модификация в зависимости от заказа потребителя)		1 шт.
Комплект калибровочных объектов для устройств		1 шт.
Координатная линейка для фотограмметрии		1 шт.
Калибровочный объект для беспроводного измерительного щупа		1 шт.
Программное обеспечение VXelements		1 шт.
Калибровочный сертификат производителя		1 экз.
Руководство по эксплуатации на русском языке		1 экз.
Транспортировочный кейс		3 шт.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Принцип работы сканера» документа «Системы оптические координатноизмерительные Creaform. Руководство по эксплуатации.»

Нормативные документы, устанавливающие требования к средствам измерений Техническая документация «Creaform Inc.», Канада

Правообладатель

«Creaform Inc.», Канада

Адрес: 4700 rue de la Pascaline, Lёvis QC G6W 0L9, Canada Телефон: +33 0 4 57 38 31 55

E-mail: creaform.support@ametek.com

Изготовитель

«Creaform Inc.», Канада

Адрес: 4700 rue de la Pascaline, Lёvis QC G6W 0L9, Canada Телефон: +33 0 4 57 38 31 55

E-mail: creaform.support@ametek.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-0350

E-mail: info@autoprogress-m.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.311195

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85681-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры управления освещением NORLED Division IO АСУНО/АСКУЭ

Назначение средства измерений

Контроллеры управления освещением NORLED Division IO АСУНО/АСКУЭ (далее -контроллеры) предназначены для измерений интервалов времени и синхронизации собственной шкалы времени относительно национальной шкалы времени UTC(SU), выработки управляющих сигналов на дискретных выходах, а также сбора, обработки, хранения и передачи данных между приборами учета электроэнергии, исполнительными электромеханическими узлами и информационными системами.

Описание средства измерений

Принцип действия контроллеров основан на обработке, хранении и учете по времени данных, полученных от приборов учета электроэнергии, а также последующей передаче управляющих сигналов по цифровым интерфейсам RS-485 через GSM-модем.

Конструктивно и функционально контроллеры являются законченными изделиями, содержащими в себе управляющий микроконтроллер, аналоговые входные линии, дискретные выходные линии, приёма-передатчики интерфейса связи RS-485, часы реального времени, энергозависимую память. Изделия выполнены в едином пластиковом корпусе, с механизмом крепления на DIN-рейку.

Контроллеры имеют два режима работы: автономный и удаленное управление.

Контроллеры имеют следующие функциональные возможности:

• - три дискретных выхода для управления магнитными пускателями;

• - два порта цифрового интерфейса RS-485 для подключения внешних преобразователей интерфейсов и датчиков;

• - автономное выполнение операций программы по заданному расписанию, либо дистанционное управление с терминала информационной системы по цифровому интерфейсу RS-485, также, доступ к контроллеру можно обеспечить по протоколу TCP/IP подключив GSM модем к цифровому интерфейсу RS-485;

• - смена режима работы по команде терминала информационной системы;

• - подключение к приборам учета электроэнергии по интерфейсу RS-485;

• - автоматический переход на питание от резервного источника постоянного напряжения 12 В при отключении внешнего питания;

• - синхронизация времени с прибором учета электроэнергии;

• - синхронизация собственной шкалы времени относительно национальной шкалы времени UTC(SU).

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик контроллеров типографским способом в месте, указанном на рисунке 2.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт соответствии с действующим законодательством.

Общий вид контроллеров представлен на рисунке 1. Обозначение места нанесения знака утверждения типа, заводского номера, схема пломбировки от несанкционированного доступа представлены на рисунке 2.

Рисунок 1 - Общий вид контроллеров

Рисунок 2 - Обозначение места нанесения знака утверждения типа, заводского номера, схема пломбировки от несанкционированного доступа

Программное обеспечение

Контроллеры имеют встроенное программное обеспечение (далее - ПО). ПО устанавливается в микропроцессор контроллеров на заводе-изготовителе во время производственного цикла.

Конструкция контроллеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществимо.

Идентификационные данные встроенного ПО - отсутствуют.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки, с	±3

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	12
Потребляемая мощность, В^А, не более	8
Габаритные размеры, мм, не более - высота	60
- ширина	105
- длина	160
Масса, кг, не более	0,5
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- относительная влажность, %	от 0 до 95
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на шильдик контроллеров и на титульный лист паспорта методом типографской печати или другим способом, не ухудшающим качество знака.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Контроллер управления освещением NORLED Division IO АСУНО/АСКУЭ	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

указаны в разделе «1.Общее описание и функциональное назначение» паспорта.

Нормативные и технические документы, устанавливающие требования к контроллерам управления освещением NORLED Division IO АСУНО/АСКУЭ

Приказ Росстандарта № 1621 от 31 июля 2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 27.12.31-001-06777511-2019 Контроллер управления освещением NORLED Division IO АСУНО/АСКУЭ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЭНЕРГОСЕРВИС»

(ООО «ЭНЕРГОСЕРВИС»)

ИНН 7702686150

Адрес: 344082, г. Ростов-на-Дону, пр-кт, Сиверса, д. 1-3, офис 1102 Телефон: +7 (800) 444-03-10

E-mail: info@energiservis.ru

Изготовитель

Общество с ограниченной ответственностью «ТИС» (ООО «ТИС») ИНН 6162007787

Адрес: 344103, г. Ростов-на-Дону, ул. Мурлычева, д. 95

Юридический адрес: 344013, г. Ростов-на-Дону, ул. Малиновского, д. 92/58, оф. 36 Телефон: +7 (863) 283-09-00

E-mail: eiei@list.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел. + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85682-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

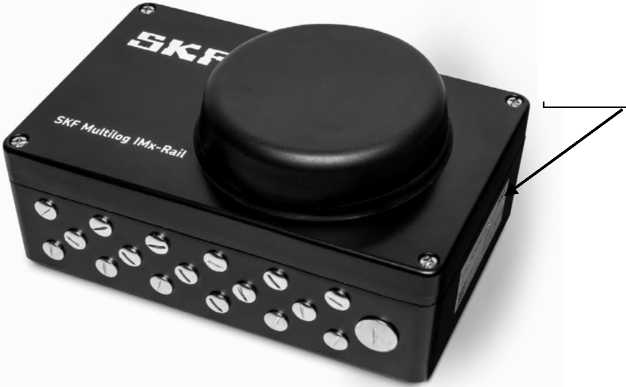

Анализаторы вибрации SKF Multilog IMx

Назначение средства измерений

Анализаторы вибрации SKF Multilog IMx (далее - анализаторы) предназначены для измерений характеристик вибрации (виброускорения и виброскорости) и частоты вращения.

Описание средства измерений

Принцип действия анализаторов основан на осуществлении непрерывного приема и преобразования входных аналоговых и цифровых периодических сигналов, поступающих от первичных преобразователей, расчете параметров, не измеряемых прямым путем, и сравнении измеренных (или вычисленных) параметров с программируемыми пользователем пороговыми значениями (уставками).

Анализаторы представляют собой   аналого-цифровые   преобразователи,

осуществляющие измерение виброускорения и виброскорости (амплитудное значение, среднее-квадратическое значение, размах), спектральное преобразование сигнала и измерение амплитуды спектральных составляющих на основе быстрого преобразования Фурье (БПФ), оценку огибающей виброускорения, измерение частоты вращения.

Анализаторы имеют входы, предназначенные для подключения акселерометров с выходом по напряжению, ICP акселерометров, преобразователей с нормированным выходом по току; входы, предназначенные для работы с датчиками частоты вращения (тахометрами) и с вихректоковыми преобразователями. Анализаторы могут работать как в автономном режиме, так и совместно с программным обеспечением SKF.

Анализаторы выпускаются в следующих модификациях: SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16, SKF Multilog IMx-16Plus, SKF Multilog IMx-Rail. Модификации различаются количеством измерительных каналов, наличием функции беспроводной передачи информации и корпусом. Передача измерительной информации на сервер производится по интерфейсу Ethernet, а для мобильных устройств через Bluetooth в приложение SKF IMx Multilog, установленное под iOS и Android.

Анализаторы вибрации SKF Multilog IMx-8 и SKF Multilog IMx-8Plus включают в свой состав восемь аналоговых каналов для измерения виброускорения и два цифровых канала для измерения частоты вращения. Модификации предназначены для монтажа на DIN-рейку

Анализаторы вибрации SKF Multilog IMx-16 и SKF Multilog IMx-16Plus включают в свой состав шестнадцать аналоговых каналов для измерения виброускорения и виброскорости, восемь из которых предназначены для подключения акселерометров с выходом по напряжению, восемь - для подключения преобразователей с нормированным токовым выходом 4 - 20 мА, которые могут использоваться также для контроля температуры, а так же четыре цифровых канала измерения частоты вращения.

Анализаторы вибрации SKF Multilog IMx-Rail отличаются от анализаторов SKF Multilog IMx-16Plus типом корпуса.

Анализаторы модификаций Plus снабжены функцией беспроводной передачи информации.

Анализаторы вибрации SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16 и SKF Multilog IMx-16Plus предназначены для крепления на DIN-рейке или на вертикальной стене, анализаторы вибрации SKF Multilog IMx-Rail могут устанавливаться в любом месте в зависимости от контролируемого оборудования.

Пломбирование анализаторов вибрации SKF Multilog IMx не предусмотрено. Нанесение знака поверки на анализаторы вибрации SKF Multilog IMx не предусмотрено. Заводской номер наносится на этикетку с производственными данными методом печати в виде цифрового обозначения, состоящего из 6 арабских цифр, расположенную на передней стороне корпуса анализатора для модификаций SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16 и SKF Multilog IMx-16Plus и на торцевой стенке анализатора модификации SKF Multilog IMx-Rail.

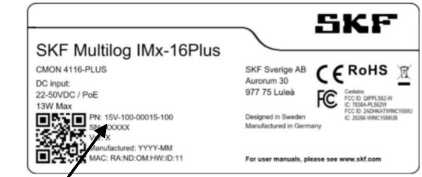

Общий вид анализаторов вибрации SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16, SKF Multilog IMx-16Plus с этикеткой представлен на рисунке 1. Общий вид анализатора вибрации SKF Multilog IMx-Rail с этикеткой представлен на рисунке 2.

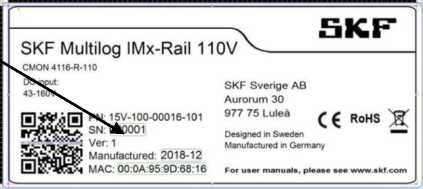

заводского номера

Рисунок 1- Общий вид анализаторов вибрации SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16, SKF Multilog IMx-16Plus

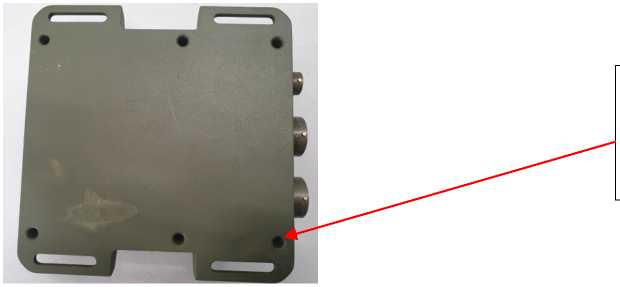

Рисунок 2- Общий вид анализаторов вибрации SKF Multilog IMx-Rail

Программное обеспечение

Программное обеспечение (ПО) служит для задания всех параметров измерений, программирования циклических измерений по расписанию, удаленного управления работой измерительных систем (по локальной сети или через Интернет), удаленного контроля, формирования отчетов, анализа данных вибрации, автоматической диагностики состояния.

ПО и его окружение являются неизменными. Средства для программирования или изменения метрологических значимых функций отсутствуют.

Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SKF @ptitude Observer
Номер версии (идентификационный номер) ПО	не ниже v12.0
Цифровой идентификатор ПО	не ниже 10
Другие     идентификационные     данные (лицензионный ключ)	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Аналоговые каналы
Диапазон входного напряжения, В	от 0,05 до 25
Диапазон измерений виброускорения, м/с2	от 0,001 до 1000
Диапазон рабочих частот, Гц	от 0,1 до 20000
Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазоне рабочих частот, %	±3
Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне рабочих частот и температур окружающей среды, %	±5
Цифровые каналы
Диапазон измерений частоты вращения, об/мин (Гц)	от 6 до 240000 (от 0,1 до 4000)
Пределы допускаемой относительной погрешности измерения частоты вращения в диапазоне температур окружающей среды, %	±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон частот входного аналогового сигнала, Гц	от 0,002 до 40000
Диапазон частот входного цифрового сигнала, Гц	от 0,016 до 20000
Диапазон силы входного тока постоянного напряжения, мА	от 4 до 20
Параметры электрического питания: - напряжение постоянного тока, В - SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16, SKF Multilog IMx-16Plus	от 24 до 48
- SKF Multilog IMx-Rail	от 24 до 110
Габаритные размеры (длинахширинахвысота), мм, не более: SKF Multilog IMx-8, SKF Multilog IMx-8Plus	173x104x40
SKF Multilog IMx-16, SKF Multilog IMx-16Plus	173x104x40
SKF Multilog IMx-Rail	260x160x90
Масса, г, не более: SKF Multilog IMx-8	450
SKF Multilog IMx-8Plus	580
SKF Multilog IMx-16	571
SKF Multilog IMx-16Plus	900
SKF Multilog IMx-Rail	8725
Нормальная область значений температуры окружающей среды, °С	от + 15 до + 25

Продолжение таблицы 3

Наименование характеристики	Значение
Рабочая область значений температуры окружающей среды, °С SKF Multilog IMx-8, SKF Multilog IMx-16 SKF Multilog IMx-8Plus, SKF Multilog IMx-16Plus SKF Multilog IMx-Rail	от - 40 до +70 от - 40 до +65 от - 40 до +65

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом наклейки или методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Анализатор вибрации	SKF Multilog IMx-8/ SKF Multilog IMx-8Plus/ SKF Multilog IMx-16/ SKF Multilog IMx-16Plus/ SKF Multilog IMx-Rail	1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Анализатор вибрации SKF Multilog IMx-8», «Анализатор вибрации SKF Multilog IMx-8Plus»; «Анализатор вибрации SKF Multilog IMx-16», «Анализатор вибрации SKF Multilog IMx-16Plus», «Анализатор вибрации SKF Multilog IMx-Rail" раздел 3 «Технические характеристики изделий».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

Техническая документация SKF Sverige AB

Правообладатель

SKF Sverige AB, Швеция

Место нахождения (адрес юридического лица): Швеция, Sven Wingquists gata 2, 415 50 Gothenburg

Тел:+ 46 (0) 31-337-10-00

Факс: +46(0) 920-134-40

Web-сайт: www.skf.com

E-mail: TSG-EMEA@skf.com

Изготовитель

SKF Sverige AB, Швеция

Место нахождения (адрес юридического лица): Швеция, Sven Wingquists gata 2, 415 50 Gothenburg

Адрес места осуществления деятельности по изготовлению продукции: Aurorum 30, S-977 75 Lulea, Sweden

Тел:+ 46 (0) 31-337-10-00

Факс: +46(0) 920-134-40

Web-сайт: www.skf.com

E-mail: TSG-EMEA@skf.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46;

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru.

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85683-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы частотных характеристик АСК17-02

Назначение средства измерений

Анализаторы частотных характеристик АСК17-02 (далее - анализаторы ЧХ) предназначены для генерирования и измерений напряжения переменного тока, а также определения угла фазового сдвига между синусоидальными сигналами.

Описание средства измерений

Принцип действия анализаторов ЧХ основан на подаче синусоидального сигнала с выхода встроенного генератора на вход исследуемой системы. Производятся выборки сигналов на входе и выходе исследуемого элемента. С помощью специальных методов математической обработки измерительной информации определяются начальный сдвиг фаз и амплитуда входных сигналов анализатора ЧХ на текущей частоте.

Конструктивно анализаторы ЧХ состоят из преобразователя напряжения АСК17-02-200 с модулем коммутации АСК2-05-100.

Измеряемые сигналы поступают через входные разъёмы модуля коммутации АСК2-05-100 на преобразователь напряжения АСК17-02-200, функционирующий под управлением персонального компьютера (далее - ПК).

Анализаторы ЧХ позволяют генерировать и измерять напряжение переменного тока, а также проводить анализ фазочастотных характеристик (далее - ФЧХ), визуально наблюдать формы анализируемых сигналов на экране ПК, формировать таблицу и графики результатов измерений ФЧХ с сохранением результатов измерений в файл данных или выводом на печать в виде протокола. Измерение напряжения переменного тока производится на измерительных входах (от 1 до 5), генерирование - на одном выходе. При измерениях фазовых сдвигов на вход объекта измерений подаётся синусоидальный сигнал встроенного генератора и определяется реакция объекта на приложенное воздействие.

Программное обеспечение (далее - ПО) анализаторов ЧХ, установленное на ПК, реализует на экране монитора ПК виртуальную панель управления, через которую оператор манипулятором «мышь» осуществляет управление прибором в диалоговом режиме и на которой отображаются результаты измерений.

Требования к ПК следующие: процессор с частотой не менее 1,5 ГГц, объем оперативной памяти не менее 4 ГБ, свободный порт USB, операционная система Windows XP или выше.

Общий вид анализатора ЧХ представлен на рисунке 1.

Места нанесения знаков поверки и утверждения типа, а также заводских номеров анализатора ЧХ, преобразователя напряжения АСК17-02-200 и модуля коммутации АСК2-05-100 представлены на рисунке 1.

Схема пломбировки анализатора ЧХ от несанкционированного доступа представлена на рисунке 2.

типа и

заводской номер анализатора ЧХ

->7

Заводской номер модуля коммутации ACK2-05-I00

Знак утверждения

Заводской номер преобразователя напряжения АСК 17-02-200

Преобразователь напряжения АСК 17-02-200

Модуль коммутации АСК2-О5-1ОО

Знак поверки

Рисунок 1 - Общий вид анализатора ЧХ с заводскими номерами и местами нанесения знаков поверки и утверждения типа

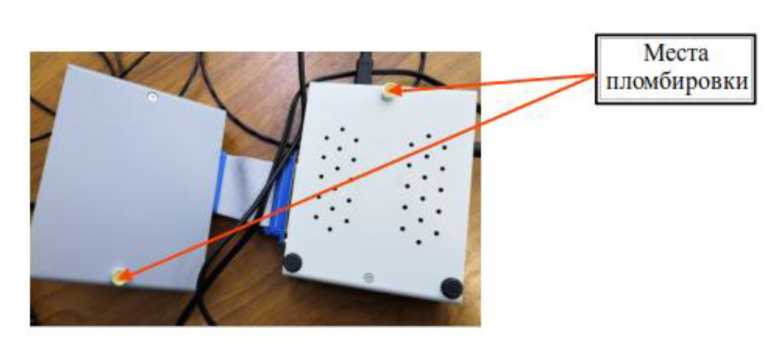

Рисунок 2 - Вид снизу анализатора ЧХ с указанием мест пломбировки от несанкционированного доступа

Программное обеспечение

ПО анализаторов ЧХ устанавливается на ПК.

ПО выполняет функции управления и производит выбор режима измерений, а также визуального наблюдения формы анализируемых сигналов на экране ПК с сохранением результатов измерений (в виде таблиц или графиков) в файл данных.

Влияние ПО не приводит к выходу метрологических характеристик анализаторов ЧХ за пределы допускаемых значений.

Метрологически значимой частью ПО является файл «ACK17-02.exe».

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ACK17-02.exe
Номер версии (идентификационный номер) ПО	1.100
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	2f283fdd557bec04c17b59d015606ca2
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон частот синусоидальных сигналов встроенного генератора, Гц	от 0,1 до 300,0
Пределы допускаемой относительной погрешности установки частоты синусоидального сигнала встроенного генератора, %	±0,28
Диапазон средних квадратических значений напряжения синусоидального сигнала встроенного генератора, В	от 0,01 до 3,50
Пределы допускаемой абсолютной погрешности установки средних квадратических значений напряжения синусоидального сигнала встроенного генератора, В	±(0,01/Лг + 0,01)*
Число входных каналов	5
Диапазон измерений средних квадратических значений напряжения в диапазоне частот от 0,1 до 300,0 Гц, В	от 0,01 до 7,00
Пределы допускаемой абсолютной погрешности измерений средних квадратических значений напряжения синусоидальных сигналов в диапазоне частот от 0,1 до 300,0 Гц, В	±(0,01/U0+0,01)**
Диапазон измерений угла фазового сдвига синусоидальных сигналов в диапазоне частот от 0,5 до 300,0 Гц, °	от -180 до 180
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига синусоидальных сигналов в диапазоне частот от 0,5 до 300,0 Гц, °	±0,5
Примечание: * Ur - установленное среднее квадратическое значение напряжения синусоидального сигнала встроенного генератора, В; ** U0  - измеряемое среднее квадратическое значение напряжения синусоидального сигнала, В

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия применения:
- температура окружающего воздуха, °C	от +15 до +35
- относительная влажность окружающего воздуха при температуре
+25 °С , %, не более	80
- атмосферное давление, кПа (мм рт.ст.)	от 84,0 до 106,7 (от 630 до 800)
Масса, кг, не более	1,3
Габаритные размеры, мм, не более:
- длина	280
- ширина	170
- высота	50
Напряжение питания постоянного тока, В	от 8 до 30
Потребляемая мощность (без учета ПК), Вт, не более	6

Знак утверждения типа

наносится на верхнюю крышку преобразователя напряжения АСК17-02-200 методом шелкографии, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность анализаторов ЧХ

Наименование	Обозначение	Заводской номер					Количес тво
Анализатор ЧХ в составе:	АСК17-02	0300001	0500002	0900003	1000004	1200005	1 шт.
Модуль коммутации	АСК2-05-100	0710005	0710004	0710002	0710001	0710003	1 шт.
Преобразователь напряжения	АСК17-02-200	0710005	0710004	0710002	0710001	0710003	1 шт.
Блок питания (сетевой адаптер)	-	-	-	-	-	-	1 шт.
Жгут	АСК2-450	-	-	-	-	-	6 шт.
Кабель USB A-B	-	-	-	-	-	-	1 шт.
Руководство по эксплуатации	АСК17-02-000 РЭ						1 экз.
Паспорт	АСК17-02-000 ПС	-	-	-	-	-	1 экз.
Флеш-память с ПО	-	-	-	-	-	-	1 шт.
Персональный компьютер							1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 документа АСК17-02-000 РЭ «Анализатор частотных характеристик АСК17-02. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средствам измерений

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

ГОСТ 30605-98 «Преобразователи измерительные напряжения и тока цифровые. Общие технические условия»;

Приказ Росстандарта № 1053 от 29.05.2018 «Об утверждении Государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»;

Приказ Росстандарта № 2882 от 06.12.2019 «Об утверждении Государственной поверочной схемой для средств измерений угла фазового сдвига в диапазоне частот от Т10^-2 до 240⁷ Гц».

Правообладатель

Акционерное общество Павловский машиностроительный завод «Восход» (АО «ПМЗ «Восход»)

ИНН 5252000375

Адрес: 606103, Нижегородская область, г. Павлово, ул. Коммунистическая, д.78а

Телефон: (831-71) 5-17-45

Факс: (831-71) 5-15-77

Web-сайт: http://www.voskhod.nnov.ru

E-mail: voskhod@sinn.ru

Изготовитель

Акционерное общество Павловский машиностроительный завод «Восход» (АО «ПМЗ «Восход»)

ИНН 5252000375

Адрес: 606103, Нижегородская область, г. Павлово, ул. Коммунистическая, д.78а

Телефон: (831-71) 5-17-45

Факс: (831-71) 5-15-77

Web-сайт: http://www.voskhod.nnov.ru

E-mail: voskhod@sinn.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): 8 (495) 526 6300

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях утверждения типа № 30002-13 выдан 11.05.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85684-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические трехфазные SP 301

Назначение средства измерений

Счетчики электрической энергии статические трехфазные SP 301 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, мощности в четырехпроводных трёхфазных цепях переменного тока, трансформаторного или непосредственного включения, в однотарифном и многотарифном режимах.

Описание средства измерений

Принцип действия счетчиков основан на измерении напряжения на клеммах счетчика и тока, протекающего через измерительный шунт, и вычислении потребленной энергии как интеграл по времени от произведения тока на напряжение, с последующим отображением на дисплее счетчиков результатов измерений.

Счетчики состоят из пластмассового корпуса с двумя пластиковыми крышками: крышки клеммной колодки, предупреждающей доступ к силовым клеммам счетчика и клеммам подключения интерфейсов, и крышки отсека сменных интерфейсных модулей. В корпусе счетчиков расположены печатный модуль с размещенными на нем электронными компонентами, жидкокристаллическим индикатором (далее - ЖКИ), выходными клеммами интерфейсов RS-485 и импульсных выходов для подключения к системам автоматизированного учета потребления энергии или поверки, элементами оптического порта (зависит от варианта исполнения) и клеммная колодка с размещенными в ней датчиком тока и перемычкой.

Печатный модуль размещается в пластиковом корпусе и фиксируется посредством зажимов, являющихся элементами корпуса. Клеммная колодка размещается внутри корпуса и фиксируется с помощью крышки корпуса. Измерительный шунт (или комбинация шунта и реле), а также перемычка подключаются к печатному модулю с помощью проводов. Клеммная колодка содержит зажимы, предназначенные для подключения счетчика к сети переменного тока.

Счетчики обеспечивают:

• - запись и хранение значения потребленной энергии во внутреннем энергонезависимом запоминающем устройстве (далее - ПЗУ);

• - формирование на импульсном выходе импульсов с частотой, пропорциональной мощности и количеством, пропорциональным проходящей через счетчик электрической энергии;

• - формирование посредством светодиода световых импульсов одновременно с импульсами на импульсном выходе;

• - сохранение в ПЗУ счётчика профиля мощности;

• - сохранение в ПЗУ счетчика информации о помесячном или посуточном потреблении электрической энергии;

• - сохранение в ПЗУ счетчика информации о событиях;

- измерение мгновенных значений тока, напряжения, активной и реактивной мощности электрической энергии, проходящей через счетчик;

- отсчет текущего времени с помощью энергонезависимых часов реального времени;

- возможность учета электрической энергии по тарифному расписанию;

- возможность отдельного тарифного расписания на выходные и праздничные дни;

- вывод на ЖКИ информации о прошедшей через счетчик электрической энергии, мгновенных значений тока, напряжения и мощности, другой информации;

- взаимодействие с внешним оборудованием по оптическому интерфейсу и интерфейсу RS-485;

- возможность установки сменных интерфейсных модулей связи;

- подключение/отключение нагрузки по команде от внешнего оборудования.

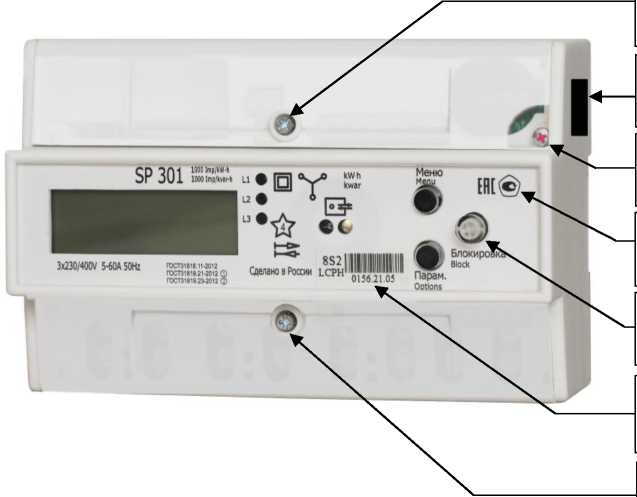

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку типографским способом в месте, указанном на рисунке 1.

Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.

Структура условного обозначения счётчиков:

SP 301-X XX-X X X Х Тип счетчика--------------------------------------------—I

Максимальный ток 1макс:------------------------------------------------

х = 10 А

6 = 60 А

8 = 80 А

1 = 100 А

Последовательный интерфейс:

R1 - один интерфейс RS-485 с внешним питанием

R2 - два интерфейса RS-485 с внешним питанием

• 51 - один интерфейс RS-485 с внутренним питанием

• 52 - два интерфейса RS-485 с внутренним питанием

Наличие встроенного реле отключения/включения нагрузки:

L - реле есть

х - реле нет

Тип подключения:

С - непосредственное

Т - через трансформатор

Возможность подключения резервного источника питания:

P - возможность есть

х - возможности нет

Подсветка ЖКИ:

H - наличие подсветки х - отсутствие подсветки

Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Место пломбировки обслуживающей организацией

Место нанесения знака поверки

Место пломбировки завода-изготовителя (под крышкой)

Место нанесения знака утверждения типа

Место пломбировки обслуживающей организацией

Место нанесения заводского номера

Место пломбировки обслуживающей организацией

Рисунок 1 - Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (далее - ПО), записанное в микроконтроллере счетчика.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SPC-EC3P
Номер версии (идентификационный номер ПО)	не ниже 2.77.17
Цифровой идентификатор ПО	047b1d1e

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности при измерении активной энергии: - по ГОСТ 31819.22-2012	0,5S
- по ГОСТ 31819.21-2012	1
Класс точности при измерении активной энергии: - по ГОСТ 31819.23-2012	1, 2
Номинальные значения напряжения (Пном), В	3x57,7/100, 3x230/400
Установленный рабочий диапазон напряжений, В	От 0,9/Лном до 1,1'ином
Номинальный ток (1ном) для трансформаторного включения, А	5
Базовый ток (1б) для непосредственного включения, А	5
Максимальный ток (1макс), А: - трансформаторное включение	10
- непосредственное включение	60, 80, 100
Номинальная частота сети, Гц	50
Постоянная счетчика по импульсному выходу, имп./(кВт^ч) [имп./(квар^ч)]	1000
Стартовый ток (чувствительность), мА: - при учете активной энергии	20
- при учете реактивной энергии	25
Пределы допускаемой абсолютной погрешности хода внутренних часов за сутки, с	±5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Максимальное количество тарифов	8
Максимальное количество тарифных зон	8
Полная мощность, потребляемая счетчиком в исполнении без дополнительных коммуникационных интерфейсов, В^А, не более:
- по цепям напряжения	15
- по цепям тока	5
Габаритные размеры, мм, не более
- высота	110
- ширина	170
- глубина	70
Масса, кг, не более	0,8
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- относительная влажность, %	от 0 до 95
- атмосферное давление, кПа	от 86 до 106

Знак утверждения типа

наносится на корпус счетчиков методом шелкографии или другим способом, не ухудшающим качество знака и на титульных листах эксплуатационной документации, печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчики     электрической     энергии статические трехфазные SP 301	ПГКД.411722.004	1 шт.
Паспорт	ПГКД.411722.004 ПС	1 экз.*
Руководство по эксплуатации	ПГКД.411722.004 РЭ	*
Методика поверки	МП-423/01-2022	*
* - документация доступна в электронном виде на сайте http://spc.com.ru

Сведения о методиках (методах) измерений

указаны в разделе «Основные сведения об изделии» паспорта.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим трехфазным SP 301

ГОСТ31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ IEC 62053-61-2012 Аппаратура для измерения электрической энергии переменного тока. Дополнительные требования.

ПГКД.411722.004 ТУ Счетчики электрической энергии статические трехфазные SP 301. Технические условия.

Правообладатель

Акционерное общество Научно-производственный центр «Спектр» (АО НПЦ «Спектр»)

ИНН 6311000815

Адрес: 443022, г. Самара, ул. Заводское шоссе, дом 1

Телефон: +7 (846) 992-67-46

E-mail: spektr@mail.radiant.ru

Web-сайт: http://www.spc.com.ru/

Изготовители

Акционерное общество Научно-производственный центр «Спектр» (АО НПЦ «Спектр») ИНН 6311000815

Адрес: 443022, г. Самара, ул. Заводское шоссе, дом 1 Телефон: +7 (846) 992-67-46

E-mail: spektr@mail.radiant.ru

Web-сайт: http://www.spc.com.ru/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6. Тел. + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85685-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анемометры ультразвуковые Ventus

Назначение средства измерений

Анемометры ультразвуковые Ventus (далее - анемометры Ventus) предназначены для измерений скорости и направления воздушного потока.

Описание средства измерений

Конструкция анемометров Ventus представляет собой герметичный компактный модуль с размещенными внутри платой управления, платой питания, датчиком давления и расположенными наверху корпуса чувствительными элементами в виде двух пар ультразвуковых приемопередатчиков.

Принцип действия анемометров Ventus при определении скорости и направления воздушного потока основан на вычислении времени распространения ультразвуковых импульсов в воздухе. Анемометры Ventus состоят из вышеуказанных приемопередатчиков, ортогонально ориентированных в плоскости относительно друг друга. За один измерительный цикл происходит вычисление времени прохождения ультразвуковыми импульсами расстояния между передатчиком, генерирующем импульсы, и приемником, принимающим импульсы. Определение времени прохождения ультразвукового импульса между двумя головками одной пары происходит в обоих направлениях.

Анемометры Ventus передают значения скорости и направления воздушного потока по интерфейсу RS-485 автоматически с заданным интервалом или по запросу.

Анемометры Ventus выпускаются в трех исполнениях: Ventus-X-UMB, Ventus-UMB, V200A-UMB. Ventus-X-UMB, Ventus-UMB выполнены в металлическом корпусе, V200A-UMB в пластиковом корпусе. Ventus-X-UMB отличается наличием дополнительного обогрева каждой из ультразвуковых головок для эксплуатации в зимний период. V200A-UMB отличается диапазоном измерений и погрешностью измерений скорости воздушного потока.

Знак поверки наносится на свидетельство о поверке (в случае его оформления) и/или в формуляр. Знак утверждения типа наносится на корпус анемометров Ventus в виде наклейки и на титульный лист формуляра типографским способом. Заводской номер наносится на корпус анемометров Ventus в виде наклейки.

Общий вид анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлен на рисунках 1, 2. Места нанесения знака утверждения типа и заводских номеров анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлены на рисунках 1, 2. Заводские номера анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлены на рисунках 3, 4, 5. Схема пломбирования анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлена на рисунках 6, 7.

место нанесения заводского номера

знака утверждения типа

Рисунок 2 - Общий вид; места нанесения заводского номера, знака утверждения типа Ventus (исполнение V200A-UMB);

место пломбирования

Рисунок 6 - Схема пломбирования анемометров Ventus

(исполнения Ventus-X-UMB, Ventus-UMB)

место пломбирования

Рисунок 7 - Схема пломбирования анемометров Ventus

(исполнение V200A-UMB)

Программное обеспечение

Анемометры Ventus имеют автономное программное обеспечение (далее - ПО) и встроенное программное обеспечение (далее - ПО). Автономное ПО «UMB-Config-Tool», «Config-Tool.NET» предназначено для тестирования, обновления встроенного ПО и для конфигурации оборудования анемометров Ventus. Встроенное ПО отвечает за работу анемометров Ventus, передачу данных в линии связи. Влияние автономного ПО и встроенного ПО учтено при нормировании метрологических характеристик.

Уровень защиты автономного ПО и встроенного ПО «средний» в соответствии с Р 50.2.077-2014.

Наименование и версия автономного ПО и встроенного ПО представлены в таблицах 1, 2.

Таблица 1 - Идентификационные данные автономного ПО анемометров Ventus

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UMB-Config-Tooi, Config-Tool.NET
Номер версии (идентификационный номер) ПО	не ниже v2.5

Таблица 2 - Идентификационные данные

ПО

Ventus

Исполнение	Идентификационные данные (признаки)	Значение
Ventus-X-UMB	Идентификационное наименование ПО	Ventus_Release_v35.rc.mot
	Номер версии (идентификационный номер) ПО	не ниже v35
Ventus-UMB	Идентификационное наименование ПО	Ventus_Release_v22.rc.mot
	Номер версии (идентификационный номер) ПО	не ниже v22
V200A-UMB	Идентификационное наименование ПО	Ventus_Release_v19.rc.mot
	Номер версии (идентификационный номер) ПО	не ниже v19

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 3, 4

Таблица 3 - Метрологические характеристики

Исполнение	Наименование характеристики	Значение
Ventus-X-UMB Ventus-UMB	Диапазон измерений скорости воздушного потока, м/с	от 0,1 до 75,0
	Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,1 до 10,0 м/с включ., -в диапазоне св. 10,0 до 65,0 м/с включ., -в диапазоне св. 65,0 м/с	±0,2 ±(0,02-V)* ±(0,05-V)
V200A-UMB	Диапазон измерений скорости воздушного потока, м/с	от 0,3 до 75,0
	Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,3 до 10,0 м/с включ., -в диапазоне св. 10,0 до 35,0 м/с включ., -в диапазоне св. 35,0 м/с	±0,3 ±(0,03-V) ±(0,05-V)
Ventus-X-UMB Ventus-UMB	Диапазон измерений направления воздушного потока	от 0° до 360°
	Пределы допускаемой абсолютной погрешности измерений направления воздушного потока:	±2°

Продолжение таблицы 3

Исполнение	Наименование характеристики	Значение
V200A-UMB	Диапазон измерений направления воздушного потока	от 0° до 360°
	Пределы допускаемой абсолютной погрешности измерений направления воздушного потока	±3°
Примечание: *V- измеренная скорость воздушного потока, м/с

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: -напряжение постоянного тока, В	с обогревом	без обогрева
	от 21,6 до 26,4	от 18 до 26,4
Потребляемая мощность, В^А, не более (при 24 В постоянного тока) Исполнение: Ventus-X-UMB Ventus-UMB V200A-UMB	с обогревом	без обогрева
	240	1,2
	230	1,2
	21,6	1,2
Интерфейсы связи	RS-485
Габаритные размеры (с крепежной скобой), мм, не более: - высота - диаметр	170 150
Масса, кг, не более (с крепежной скобой без присоединительного кабеля) Исполнение: Ventus-X-UMB, Ventus-UMB V200A-UMB
	1,62
	0,80
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, %	с обогревом	без обогрева
	от -40 до +60	от -20 до +60
	от 0 до 100
Средний срок службы, лет	10
Средняя наработка до отказа, ч	35000

Знак утверждения типа наносится

на корпус анемометров Ventus в виде наклейки и на титульный лист формуляра типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность анемометров Ventus

Наименование	Обозначение	Количество
Анемометр ультразвуковой Ventus	8371.UMT/8371.UMTX/8371.UA01	1 шт.
Формуляр		1 экз.

Сведения о методиках (методах) измерений приведены в формуляре, раздел 3 «Описание работы».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.

Постановление Правительства Российской Федерации № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Стандарт предприятия «Анемометры ультразвуковые Ventus», № 001.

Правообладатель

Фирма OTT HydroMet Fellbach GmbH, Германия

Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20

Телефон: +49 711/51822-0;

Факс: +49 711/51822-41

Web-сайт: www.lufft.com

E-mail: met-info@otthydromet.com

Изготовитель

Фирма OTT HydroMet Fellbach GmbH, Германия

Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20

Телефон: +49 711/51822-0;

Факс: +49 711/51822-41

Web-сайт: www.lufft.com

E-mail: met-info@otthydromet.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85686-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры и влажности HMT370EX

Назначение средства измерений

Преобразователи температуры и влажности HMT370EX (далее по тексту - преобразователи) предназначены для измерения температуры, относительной и абсолютной влажности газовых сред, в том числе агрессивных.

Описание средства измерений

Принцип действия преобразователей основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры. Конструктивно преобразователь состоит из первичного преобразователя (датчика) относительной влажности и температуры и вторичного преобразователя.

Первичный преобразователь (датчик) представляет собой зонд из нержавеющей стали со встроенными чувствительными элементами относительной влажности и температуры (Pt 1000), защищенным стальным пористым фильтром, который подключен с помощью удлинительного кабеля или непосредственно к электронному блоку. В электронный блок встроен микроконтроллер, в память которого записаны градуировочные характеристики для измерений относительной влажности и температуры.

Преобразователи имеют 6 исполнений, отличающихся конструкцией и метрологическими характеристиками:

HMP371 - для применения с настенным монтажом в диапазоне температуры от минус 40 °C до плюс 60 °C;

HMP373 - для ограниченных пространств в диапазоне температуры от минус 40 °C до плюс 120 °C с кабелем в тефлоновой изоляции, до плюс 80 °С - с кабелем в резиновой изоляции;

HMP374 - для применения в диапазоне температуры от минус 70 °C до плюс 180 °C и давлениях анализируемой среды до 10 МПа;

HMP375 - для применения в диапазоне температур от минус 70 °C до плюс 180 °C;

HMP377 - для применения в диапазоне температур от минус 70 °C до плюс 180 °C в условиях с повышенной влажностью;

HMP378 - для применения в диапазоне температур от минус 70 °C до плюс 180 °C в трубопроводах с давлением анализируемой среды с давлением до 4 МПа.

Вторичный преобразователь выполнен в прямоугольном корпусе из алюминиевого сплава, на передней панели которого расположены кнопки управления, светодиоды и двухстрочный ЖК-дисплей (опционально). Микропроцессор датчика осуществляет функции перерасчета относительной влажности и температуры в другие величины, такие как температура точки росы, абсолютная влажность и другие. Преобразователь имеет двухпроводной аналоговый выход (4-20) мА и интерфейс связи RS-232C. Выбор измеряемой величины осуществляется пользователем кнопками и переключателями на плате внутри корпуса.

Общий вид преобразователей показан на рисунке 1. Пломбирование корпуса не предусмотрено. На корпус нанесена этикетка с заводским номером. Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) на паспорт.

Рисунок 1 - Общий вид преобразователей температуры и влажности HMT370EX с указанием мест нанесения знака утверждения типа, заводского номера

Программное обеспечение

Преобразователи температуры и влажности HMT370EX функционируют под управлением встроенного программного обеспечения. Встроенное программное обеспечение «HMT370EX.hex» выполняет функции управления датчиком, обработки сигналов подключенных измерительных преобразователей, вывода результатов измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	HMT370EX.hex
Номер версии (идентификационный номер) ПО	не ниже 1.0.2

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Исполнение	НМР371	НМР373	НМР374	НМР375	НМР377	НМР378
Диапазон измерений температуры, °С	от -40 до +60	от -40 до +80; от -40 до +120	от -70 до +180
Диапазон измерений относительной влажности, %	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений температуры, °С: в диапазоне св. -20 до +60 °С; в диапазоне св. -50 до -20 °С, св. +60 до +100 °С; в диапазоне от -70 до -50 °С, св. +100 до +180 °С	±0,2 ±0,3 ±0,5
Пределы допускаемой абсолютной погрешности измерений относительной влажности в диапазоне температур от +20 до +30 °С включ., %: -в диапазоне от 0 до 90 % включ. -в диапазоне св. 90 до 100 %	±1,0 ±1,5
Дополнительная погрешность измерений относительной влажности, вызванная отклонениям температуры измеряемой среды на каждые 10 °С, %	±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающей среды, °С -относительная влажность окружающего воздуха при температуре 25 °С, % -атмосферное давление окружающей среды, кПа
	Исп. с дисплеем от -20 до +60	Исп. без дисплея от -40 до +60
	от 10 до 90 от 86,6 до 106,7
- давление анализируемой среды, МПа	Исполнение
	НМР НМР НМР 371    373    375	НМР 377	НМР 374	НМР 378
	от 0,08 до 0,11		от 0 до 10	от 0 до 4
Габаритные размеры, мм, не более: -длина -высота -глубина	161 115 59
Напряжение питания постоянным током, В	от 12 до 28
Потребляемая мощность, Вт, не более	1,0
Масса, кг, не более	1,52
Средняя наработка на отказ, ч	10000
Срок службы, лет, не менее	10

Знак утверждения типа наносится на корпус прибора в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность преобразователей

Наименование	Обозначение	Количество
Преобразователь температуры и влажности	HMT370EX Исполнение	1 шт.
Паспорт «Преобразователи температуры и влажности HMT370EX»	ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в паспорте «Преобразователи температуры и влажности HMT370EX», раздел «Методы измерений»

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, ГЭТ 151-2020, утвержденная приказом № 2885 Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 15 декабря 2021 г.

Стандарт предприятия «Преобразователи температуры и влажности HMT370EX».

Правообладатель

Фирма «Vaisala Oyj», Хельсинки, Финляндия

Адрес: Р.О. Box 26 FI-00421 Helsinki, Finland

Телефон: (3589) 89491

Факс: (3589) 89492227

Web-сайт: vaisala.com

E-mail: info@vaisala.com

Изготовители

Фирма «Vaisala Oyj», Хельсинки, Финляндия

Адрес: Р.О. Box 26 FI-00421 Helsinki, Finland

Телефон: (3589) 89491

Факс: (3589) 89492227

Web-сайт: vaisala.com

E-mail: info@vaisala.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Регистрационный № 85687-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ-220

Назначение средства измерений

Трансформаторы тока ТВ-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТВ-220/25, ТВ-220/25 У2, ТВ-220-I У2, которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТВ-220/25 зав. № 2408-1, 2408-2, 2408-3, модификации ТВ-220/25 У2, зав. № 2329-1, 2329-2, 2329-3, 2726-1, 2726-2, 2726-3, 2174-1, 2174-2, 2174-3, 2263-1, 2262-2, 2262-3, 2443-1, 2443-2, 2443-3, 2775-1, 2775-2, 2775-3, 2776-1, 2776-2, 2776-3, модификации ТВ-220-I У2, зав. № 2905-1, 2905-2, 2889-3, 3621-1, 3621-2, 3621-3.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

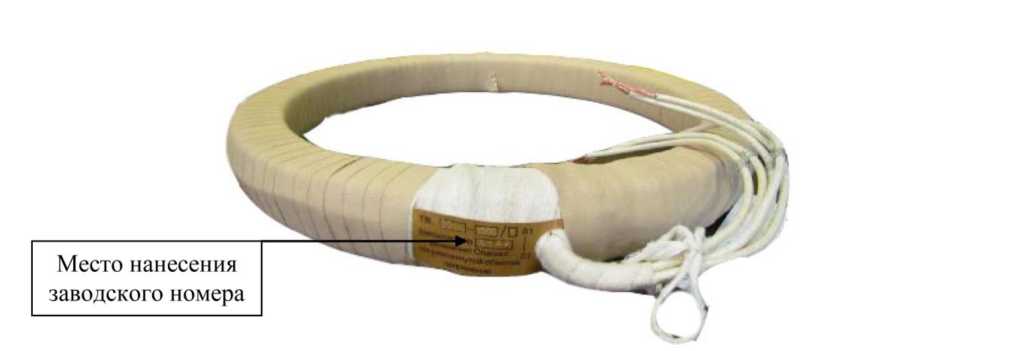

Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Метрологические и технические характеристики

Таблица 1.1 - Метрологические характеристики трансформаторов тока ТВ-220/25

Наименование характеристики	Значение для заводских номеров
	2408-1, 2408-2, 2408-3
Номинальный первичный ток 11ном, А	1000
Номинальный вторичный ток Ъном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА	20

Таблица 1.2 - Метрологические характеристики трансформаторов тока ТВ-220/25 У2

Наименование характеристики	Значение для заводских номеров
	2329-1, 2329-2, 2329-3, 2726-1, 2726-2, 2726-3	2174-1, 2174-2, 2174-3, 2263-1, 2262-2, 2262-3, 2443-1, 2443-2, 2443-3, 2775- 1, 2775-2, 2775-3, 2776- 1, 2776-2, 2776-3
Номинальный первичный ток 11ном, А	600	1000
Номинальный вторичный ток Ъном, А	5	5
Номинальная частота Гном, Гц	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА	10	20

Таблица 1.3 - Метрологические характеристики трансформаторов тока ТВ-220-I У2

Наименование характеристики	Значение для заводских номеров
	2905-1, 2905-2, 2889-3	3621-1, 3621-2, 3621-3
Номинальный первичный ток 11ном, А	600	1000
Номинальный вторичный ток Ъном, А	5	5
Номинальная частота Гном, Гц	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА	10	20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТВ-220	1 шт.
Паспорт	ТВ-220	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

Правообладатель

ПО «Уралэлектротяжмаш» (изготовлены в 1979 - 1985 гг.)

Адрес: г. Свердловск, ул. Фронтовых Бригад, 22

Изготовитель

ПО «Уралэлектротяжмаш» (изготовлены в 1979 - 1985 гг.)

Адрес: г. Свердловск, ул. Фронтовых Бригад, 22

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Регистрационный № 85688-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения 4MR12 PFK

Назначение средства измерений

Трансформаторы напряжения 4MR12 PFK (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание средства измерений

Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.

Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию и создает корпус трансформатора.

Вторичные обмотки трансформаторов напряжения смонтированы на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании.

Трансформаторы устанавливаются в любом положении и крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа.

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения 4MR12 PFK зав. № 13/06323, 13/06324, 13/06325, 13/06326, 13/06327, 13/06328.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Место пломбировки

Место нанесения заводского номера

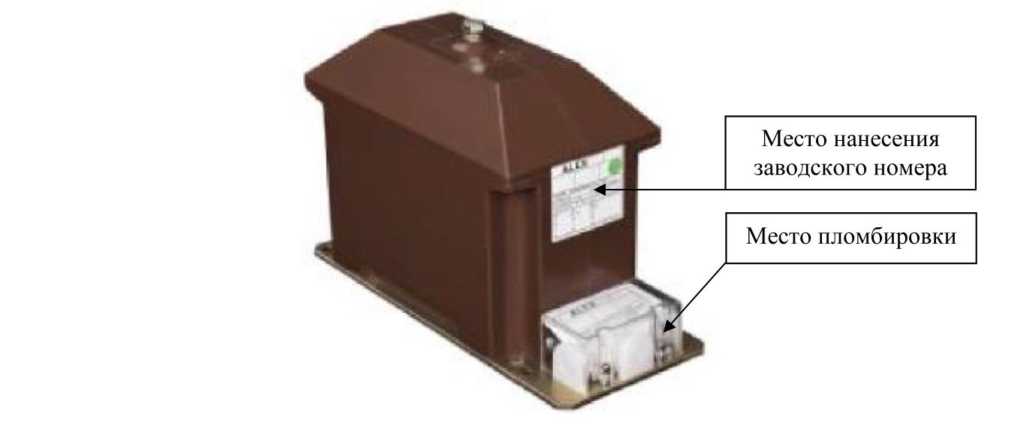

Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
	13/06323, 13/06324, 13/06325, 13/06326, 13/06327, 13/06328
Номинальное напряжение первичной обмотки Uinmi, кВ	10/\3
Номинальное напряжение вторичной обмотки и2ном, В	100/\3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, В^А	15

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -5 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения	4MR12 PFK	1 шт.
Паспорт	4MR12 PFK	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 № 3453 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

Правообладатель

Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция

Адрес: Ramazanoglu Mahallesi Transtek Cad. No: 6 P.K. 34906 Pendik/Istanbul, Turkey

Телефон: +90 216 585 42 00

Факс: +90 216 378 26 43

Web-сайт: www.alce-elektrik.com.tr

E-mail: info@alce-elektrik.com.tr

Изготовитель

Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция

Адрес: Ramazanoglu Mahallesi Transtek Cad. No: 6 P.K. 34906 Pendik/Istanbul, Turkey

Телефон: +90 216 585 42 00

Факс: +90 216 378 26 43

Web-сайт: www.alce-elektrik.com.tr

E-mail: info@alce-elektrik.com.tr

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-cайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об

RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85689-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Восток» по объекту ЦРС и БПО г. Братск

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Восток» по объекту ЦРС и БПО г. Братск предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (БД) АИИС КУЭ, сервер приложений, источники частоты и времени/серверы синхронизации времени (УССВ) ССВ-1Г, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) программный комплекс (ПК) «Энергосфера».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности без учета коэффициента трансформации. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, на котором выполняется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности через каналы связи.

Данные хранятся в сервере БД АИИС КУЭ. Последующее отображение собранной информации происходит при помощи АРМ. Данные с сервера БД АИИС КУЭ передаются на АРМ, установленные в соответствующих службах, по каналам связи. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к БД и серверу БД АИИС КУЭ. ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».

Система осуществляет обмен данными между АИИС КУЭ смежных субъектов по каналам связи Internet в формате xml-файлов.

Данные по группам точек поставки в организации-участники ОРЭМ и РРЭ, в том числе АО «АТС», АО «СО ЕЭС» и смежным субъектам, передаются с ИВК с учетом агрегации данных по всем АИИС КУЭ ОАО «АК Транснефть» (Рег. № 54083-13) с учетом полученных данных по точкам измерений, входящим в настоящую систему и АИИС КУЭ смежных субъектов в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание единого времени на всех уровнях системы (ИИК и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC. Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС. Синхронизация шкалы времени сервера БД АИИС КУЭ с единым координированным временем обеспечивается двумя источниками частоты и времени/серверами синхронизации времени ССВ-1Г, входящими в состав ИВК. ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу Network Time Protocol (NTP). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС, с учетом задержки на прием пакета и выдачу ответного отклика. ССВ-1Г обеспечивает постоянное и непрерывное обновление данных на сервере БД АИИС КУЭ. Резервный ССВ-1Г используется при выходе из строя основного ССВ-1Г.

Сличение шкалы времени счетчиков со шкалой времени сервера БД АИИС КУЭ происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация шкалы времени счетчиков проводится при расхождении шкал времени счетчика и сервера БД АИИС КУЭ более чем на ±1 с.

Журналы событий счетчиков и сервера БД АИИС КУЭ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001 указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Восток» по объекту ЦРС и БПО г. Братск.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПК «Энергосфера»
Номер версии (идентификационный номер) ПО	не ниже 8.0
Наименование программного модуля ПО	pso metr.dll
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	ПС 220/110/10 кВ Заводская, ЗРУ-2 10 кВ, 4 СШ 10 кВ, яч. № 29	ТОЛ 200/5 Кл. т. 0,5S Рег. № 47959-16	НАМИ-10 10000/100 Кл. т. 0,2 Рег. № 11094-87	СЭТ-4ТМ.03М Кл. т 0,2S/0,5 Рег. № 36697-17	УССВ: ССВ-1Г Рег. № 39485-08	активная реактивная
2	КРУН-СВЛ 10 кВ на оп. № 19 ВЛ 10 кВ № 1101	ТОЛ 50/5 Кл. т. 0,5S Рег. № 47959-16	ЗНОЛ 10000/^3:100/^3 Кл. т. 0,5 Рег. № 46738-11	СЭТ-4ТМ.03М Кл. т 0,2S/0,5 Рег. № 36697-17	сервер АИИС КУЭ: HP ProLiant BL460	активная реактивная

П р и м е ч а н и я

1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических

характеристик.

• 2 Допускается замена УССВ на аналогичные утвержденного типа.

• 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4 Допускается изменение наименований ИК, без изменения объекта измерений.

• 5 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики . ИК АИИС КУЭ (активная энергия и мощность)

Номер ИК	Диапазон тока	Метрологические характеристики ИК
		Границы основной относительной погрешности измерений, (± б), %			Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %
		cos ф = 1,0	cos ф = 0,8	cos ф = 0,5	cos ф = 1,0	cos ф = 0,8	cos ф = 0,5
1 (ТТ 0,5S; ТН 0,2; Счетчик 0,2S)	11ном — I1 — 1,211ном	0,7	1,1	1,9	0,9	1,3	2,1
	0-211ном — I1 < 11ном	0,7	1,1	1,9	0,9	1,3	2,1
	0,0511ном — I1 < 0-211ном	0,9	1,5	2,7	1,1	1,7	2,8
	0-0111ном — I1 < 0-0511ном	1,7	2,8	5,3	1,9	2,9	5,4
2 (ТТ 0,5S; ТН 0,5; Счетчик 0,2S)	11ном — I1 — 1,211ном	0,9	1,2	2,2	1,1	1,5	2,3
	0-211ном — I1 < 11ном	0,9	1,2	2,2	1,1	1,5	2,3
	0-0511ном — I1 < 0-211ном	1,1	1,6	2,9	1,2	1,8	3,0
	0,01!1ном — Il < 0Жном	1,8	2,9	5,4	2,0	3,0	5,5
П р и м е ч а н и я 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и

мощность)

Номер ИК	Диапазон тока	Метрологические характеристики ИК
		Границы относительной основной погрешности измерений, (± б), %		Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %
		cos ф = 0,8	cos ф = 0,5	cos ф = 0,8	cos ф = 0,5
1	2	3	4	5	6
1	11ном — I1 — 1,211ном	1,6	1,1	2,4	2,1
	0,211ном — I1 < 11ном	1,6	1,1	2,4	2,1
(ТТ 0,5S; ТН 0,2;	0,0511ном — I1 < 0,211ном	2,3	1,4	2,9	2,2
Счетчик 0,5)	0,0211ном — I1 < 0-051-.. м	4,3	2,6	4,7	3,1

Продолжение таблицы 4

1	2	3	4	5	6
2 (ТТ 0,5S; ТН 0,5; Счетчик 0,5)	11ном — I1 — 1,211ном	1,9	1,2	2,6	2,1
	0,211ном — I1 < 11ном	1,9	1,2	2,6	2,1
	0,0511ном — I1 < 0,211ном	2,4	1,5	3,0	2,3
	0,0211ном — Il < 0,0511ном	4,4	2,7	4,8	3,2
П р и м е ч а н и я 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Таблица 5 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	2
Нормальные условия: параметры сети:
- напряжение, % от ином	от 99 до101
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +40
магнитная индукция внешнего происхождения, мТл, не более	0,5
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, сут, не более	3
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	264599
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	15000
- среднее время восстановления работоспособности, ч, не более	2

Продолжение таблицы 5

1	2
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	113
- при отключении питания, лет, не менее	10
Сервер АИИС КУЭ:
- хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5
Пределы допускаемой погрешности СОЕВ, с	±5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере;

• - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения и тока;

• - испытательной коробки;

• - сервера (серверного шкафа);

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени:

• - в счетчиках (функция автоматизирована);

• - в сервере (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Восток» по объекту ЦРС и БПО г. Братск типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТОЛ	5
Трансформатор напряжения	НАМИ-10	1
Трансформатор напряжения	ЗНОЛ	3
Счетчик электрической энергии трехфазный многофункциональный	СЭТ-4ТМ.03М	2
Устройство синхронизации системного времени	ССВ-1Г	2
Сервер	HP ProLiant ВL460	2
Программное обеспечение	ПК «Энергосфера»	1
Формуляр	АСВЭ 345.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть -Восток» по объекту ЦРС и БПО г. Братск, аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019 г

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Транснефть-Восток» (ООО «Транснефть-Восток»)

ИНН 3801079671

Адрес: 665734, Иркутская область, г. Братск, ул. Олимпийская (Энергетик Ж/Р), д. 14

Изготовитель

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15

Адрес: 600026, Владимирская область, г. Владимир, ул. Тракторная, д. 7А

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15 Адрес: 600026, Владимирская область, г. Владимир, ул. Тракторная, д. 7А Регистрационный номер в реестре аккредитованных лиц RA.RU.312617

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85690-22 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «Волжские коммунальные системы» г. Тольятти

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «Волжские коммунальные системы» г. Тольятти предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2.0».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации -участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится со 2-го уровня настоящей системы.

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии любого расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При любом расхождении шкалы времени счетчика от шкалы времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001 указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «Волжские коммунальные системы» г. Тольятти.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Пирамида 2.0»
Номер версии (идентификационный номер) ПО	не ниже 10.4.1.33167
Наименование программного модуля ПО	BinaryPackControls.dll
Цифровой идентификатор ПО	EB1984E0072ACFE1C797269B9DB15476
Наименование программного модуля ПО	CheckDataIntegrity.dll
Цифровой идентификатор ПО	E021CF9C974DD7EA91219B4D4754D5C7
Наименование программного модуля ПО	ComIECFunctions.dll
Цифровой идентификатор ПО	BE77C5655C4F19F89A1B41263A16CE27
Наименование программного модуля ПО	ComModbusFunctions.dll
Цифровой идентификатор ПО	AB65EF4B617E4F786CD87B4A560FC917
Наименование программного модуля ПО	ComStdFunctions.dll
Цифровой идентификатор ПО	EC9A86471F3713E60C1DAD056CD6E373
Наименование программного модуля ПО	DateTimeProcessing. dll
Цифровой идентификатор ПО	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Наименование программного модуля ПО	SafeValuesDataUpdate.dll
Цифровой идентификатор ПО	B6740D3419A3BC1A42763 860BB6FC8AB
Наименование программного модуля ПО	SimpleVerifyDataStatuses.dll
Цифровой идентификатор ПО	61C1445BB04C7F9BB4244D4A085C6 A3 9
Наименование программного модуля ПО	SummaryCheckCRC. dll
Цифровой идентификатор ПО	EFCC55E91291DA6F80597932364430D5
Наименование программного модуля ПО	ValuesDataProcessing.dll
Цифровой идентификатор ПО	013E6FE1081A4CF0C2DE95F1BB6EE645
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	2	3	4	5	6	7
1	ВРУ-0,4 кВ КНС-4, СШ 0,4 кВ, ввод 0,4 кВ от ф. 4 ТП-211 6 кВ	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
2	ВРУ-0,4 кВ КНС-4, СШ 0,4 кВ, ввод 0,4 кВ от ф. 12 ТП-211 6 кВ	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
3	ВРУ-0,4 кВ КНС-10, СШ 0,4 кВ, ввод 0,4 кВ от ф. 3 ТП-94 6 кВ	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 23345-07		активная реактивная
4	ВРУ-0,4 кВ КНС-10, СШ 0,4 кВ, ввод 0,4 кВ от ф. 13 ТП-94 6 кВ	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 23345-07		активная реактивная
5	ТП-95 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. ф. 2	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
6	ТП-95 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. ф. 10	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
7	СБРУ-6 кВ в/з Соцгородской, СШ 6 кВ, яч. 4	ТОЛ-К-10 У2 600/5 Кл. т. 0,5S Рег. № 57873-14	НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
8	СБРУ-6 кВ в/з Соцгородской, СШ 6 кВ, яч. 9	ТЛК10-5,6 600/5 Кл. т. 0,5 Рег. № 9143-01	НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
9	ЗРУ-6 кВ в/з Соцгородской, СШ 6 кВ, яч. 10	ТПОЛ 10 300/5 Кл. т. 0,5 Рег. № 1261-02	ЗНОЛП 6300/^3:100/^3 Кл. т. 0,5 Рег. № 23544-02	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная
10	ЗРУ-6 кВ в/з Соцгородской, СШ 6 кВ, яч. 14	ТПОЛ 10 300/5 Кл. т. 0,5 Рег. № 1261-02	ЗНОЛП 6300/^3:100/^3 Кл. т. 0,5 Рег. № 23544-02	ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная
11	ВРУ-0,4 кВ КНС-6, СШ 0,4 кВ, ввод 0,4 кВ от Т-1 ТП-129 6 кВ	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
12	ВРУ-0,4 кВ КНС-6, СШ 0,4 кВ, ввод 0,4 кВ от Т-2 ТП-129 6 кВ	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
13	РУ-0,4 кВ КНС-5 (старая), СШ 0,4 кВ, ввод 0,4 кВ от ф. 4 ТП-95 6 кВ	Т-0,66 300/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
14	РУ-0,4 кВ КНС-5 (старая), СШ 0,4 кВ, ввод 0,4 кВ от ф. 16 ТП-95 6 кВ	Т-0,66 300/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
15	РУ-0.4 кВ В/з Портовый, ввод 0,4 кВ от ТП-250 6 кВ	Т-0,66 У3 400/5 Кл. т. 0,5 Рег. № 71031-18	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
16	КТП-277 6 кВ, ВРУ-0,4 кВ, ввод 0,4 кВ Т-1, ВЛ 0,4 кВ	Т-0,66 200/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
17	ВРУ-0,4 кВ арт. скважины № 3 В/з Портовый, ввод 0,4 кВ	Т-0,66 200/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
18	ВРУ-0,4 кВ арт. скважины № 4 В/з Портовый, ввод 0,4 кВ	Т-0,66 200/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
19	ВРУ-0,4кВ КНС Зона отдыха, СШ 0,4 кВ, ввод 0,4 кВ от ф. 4 ТП-254 6 кВ	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
20	ВРУ-0,4кВ КНС Зона отдыха, СШ 0,4 кВ, ввод 0,4 кВ от ф. 7 ТП-254 6 кВ	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
21	ВРУ-0,4 кВ КНС-3а, СШ 0,4 кВ, ввод 0,4 кВ от Т-1 РП-1 6 кВ	Т-0,66 600/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
22	ВРУ-0,4 кВ КНС-3а, СШ 0,4 кВ, ввод 0,4 кВ от Т-2 РП-1 6 кВ	Т-0,66 600/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
23	ВРУ-0,4 кВ КНС-1, 1 СШ 0,4 кВ, ввод 0,4 кВ	Т-0,66 100/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
24	ВРУ-0,4 кВ КНС-1, 2 СШ 0,4 кВ, ввод 0,4 кВ	Т-0,66 100/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
25	ТП-430 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1, ВЛ 0,4 кВ	Т-0,66 600/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
26	ВРУ-0,4 кВ КНС-23, СШ 0,4 кВ, ввод 0,4 кВ от ф. 19 ТП-572 10 кВ	Т-0,66 50/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
27	ВРУ-0,4 кВ КНС-23, СШ 0,4 кВ, ввод 0,4 кВ от ф. 23 ТП-572 10 кВ	Т-0,66 50/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
28	ТП-495 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. ф. 3	Т-0,66 200/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
29	ТП-250 10 кВ, ВРУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 400/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
30	ТП-250 10 кВ, ВРУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 400/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
31	КТП-538 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 600/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
32	КТП-538а 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 300/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
33	КТП-10 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
34	ТП-462 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 600/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
35	ТП-462 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 600/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
36	КТП-463 6 кВ, РУ-0,4 кВ, КЛ 0,4 кВ от ф. 1, ф. 2	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
37	КТП-464 6 кВ, РУ-0,4 кВ, КЛ 0,4 кВ от ф. 1, ф. 2	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
38	ЗРУ-6 кВ КНС-7, ВРУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 1500/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
39	ЗРУ-6 кВ КНС-7, ВРУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 1500/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
40	ВРУ-0,4 кВ КНС-9, СШ 0,4 кВ, ввод 0,4 кВ от ф. 6, ф. 9 ТП-160 6 кВ	Т-0,66 75/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
41	ТП-173 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. ф. 4	Т-0,66 100/5 Кл. т. 0,5S Рег. № 67928-17	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
42	ТП-173 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. ф. 10	Т-0,66 100/5 Кл. т. 0,5S Рег. № 67928-17	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
43	ВРУ-0,4 кВ КНС-8, СШ 0,4 кВ, ввод 0,4 кВ от ф.1, ф. 7 ТП-157 6 кВ	Т-0,66 50/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
44	ВРУ-0,4 кВ КНС-3, СШ 0,4 кВ, ввод 0,4 кВ от ф.1 ТП-165 6 кВ	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
45	ВРУ-0,4 кВ КНС-3, СШ 0,4 кВ, ввод 0,4 кВ от ф.8 ТП-165 6 кВ	Т-0,66 400/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
46	ЗРУ-6 кВ КНС-3 СРЗ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 600/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
47	ЗРУ-6 кВ КНС-3 СРЗ, РУ-0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 600/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
48	ВРУ-0,4 кВ КНС-14, СШ 0,4 кВ, ввод 0,4 кВ от ф. 2 ТП-558 6 кВ	Т-0,66 200/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
49	ВРУ-0,4 кВ КНС-14, СШ 0,4 кВ, ввод 0,4 кВ от ф. 16 ТП-558 6 кВ	Т-0,66 200/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
50	ВРУ-0,4 кВ КНС-17, СШ 0,4 кВ, ввод 0,4 кВ от ф. 5 ТП-565 6 кВ	Т-0,66 200/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
51	ВРУ-0,4 кВ КНС-17, СШ 0,4 кВ, ввод 0,4 кВ от ф. 15 ТП-565 6 кВ	Т-0,66 200/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
52	ТП-684 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. ф. 3	Т-0,66 150/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
53	ТП-684 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. ф. 4	Т-0,66 150/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
54	КТП-583 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. ф. 4	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
55	ВРУ-0,4 кВ в/з Федоровка, СШ 0,4 кВ, ввод 0,4 кВ от ф. 8 ТП-485 6 кВ	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 23345-07		активная реактивная
56	ТП-592 6 кВ, ВРУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 1000/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
57	ТП-592 6 кВ, ВРУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-2	Т-0,66 1000/5 Кл. т. 0,5 Рег. № 22656-07	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
58	ЗРУ-6 кВ КНС-125, СШ 6 кВ, яч. 1, ввод 6 кВ от ф.4 РП-3 6 кВ	ТЛП-10 150/5 Кл. т. 0,5 Рег. № 30709-08	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-07	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
59	ЗРУ-6 кВ КНС-125, СШ 6 кВ, ввод 6 кВ от РЯ-105 6 кВ	ТЛП-10 150/5 Кл. т. 0,5 Рег. № 30709-08		Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
60	ЗРУ-6 кВ КНС-125, СШ 6 кВ, яч. 10, ввод 6 кВ от ф.24 РП-3 6 кВ	ТЛП-10 150/5 Кл. т. 0,5 Рег. № 30709-08	НАМИТ-10 6000/100 Кл. т. 0,5 Рег. № 16687-07	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
61	ВРУ-0,4 кВ КНС-МОР, СШ 0,4 кВ, ввод 0,4 кВ от ф. 9, ф. 15 ТП-303 6 кВ	Т-0,66 300/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
62	КРУН-187 6 кВ, РУ-6 кВ, СШ 6 кВ, яч. 1	ТВЛМ-10 300/5 Кл. т. 0,5 Рег. № 1856-63	ЗНОЛП-ЭК-10 6000/^3:100/^3 Кл. т. 0,5 Рег. № 47583-11	Меркурий 234 Кл. т. 0,5S/1,0 Рег. № 48266-11		активная реактивная
63	КРУН-200 6 кВ, РУ-6 кВ, СШ 6 кВ, яч. 8	ТВЛМ-10 300/5 Кл. т. 0,5 Рег. № 1856-63	НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70	Меркурий 234 Кл. т. 0,5S/1,0 Рег. № 48266-11		активная реактивная
64	КРУН-200А 6 кВ, РУ-6 кВ, СШ 6 кВ, яч. 3	ТЛМ-10 200/5 Кл. т. 0,5 Рег. № 2473-69	НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70	Меркурий 234 Кл. т. 0,5S/1,0 Рег. № 48266-11		активная реактивная

1	2	3	4	5	6	7
65	ТП-248 6 кВ, РУ-6 кВ, СШ 6 кВ, ввод 6 кВ от ф. 2 ПС 110 кВ Южная	ТПЛ-СВЭЛ 20/5 Кл. т. 0,5 Рег. № 70109-17	НАМИТ 6000/100 Кл. т. 0,5 Рег. № 70324-18	Меркурий 234 Кл. т. 0,5S/1,0 Рег. № 48266-11	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
66	ТП-248 6 кВ, РУ-6 кВ, СШ 6 кВ, ввод 6 кВ от РЯ-91 6 кВ	ТПЛ-СВЭЛ 20/5 Кл. т. 0,5 Рег. № 70109-17	НАМИТ 6000/100 Кл. т. 0,5 Рег. № 70324-18	Меркурий 234 Кл. т. 0,5S/1,0 Рег. № 48266-11		активная реактивная
67	КТП-308 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1	Т-0,66 250/5 Кл. т. 0,5S Рег. № 52667-13	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
68	РУ-0,4 кВ КНС-5 (старая), СШ 0,4 кВ, ВЛ 0,4 кВ в сторону ВРУ-0,4 кВ ЧП Хлынов	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 23345-07		активная реактивная
69	ВРУ-0,4 кВ КНС-3а, ВЛ 0,4 кВ в сторону ВРУ-0,4 кВ Спин-Спорт	-	-	Меркурий 230 Кл. т. 1,0/2,0 Рег. № 23345-07		активная реактивная
70	БКТП-701 6 кВ, РУ 0,4 кВ, 1 СШ 0,4 кВ, ввод 0,4 кВ Т-1	ТТН 2000/5 Кл. т. 0,5S Рег. № 75345-19	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
71	БКТП-701 6 кВ, РУ 0,4 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	ТТН 2000/5 Кл. т. 0,5S Рег. № 75345-19	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная
72	КТП-339 6 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1	ТТН 300/5 Кл. т. 0,5S Рег. № 75345-19	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07		активная реактивная

1	2	3	4	5	6	7
73	РУ-0.4 кВ В/з Портовый, ввод 0,4 кВ от ТП-249 6 кВ	Т-0,66 У3 400/5 Кл. т. 0,5 Рег. № 71031-18	-	Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: Microsoft Hyper-V Virtual Machine	активная реактивная
П р и м е ч а н и я 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик. 2 Допускается замена УССВ на аналогичные утвержденного типа. 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4 Допускается изменение наименований ИК, без изменения объекта измерений. 5 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики . ИК АИИС КУЭ (активная энергия и мощность)

Номер ИК	Диапазон тока	Метрологические характеристики ИК
		Границы основной относительной погрешности измерений, (± б), %			Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б), %
		cos ф = 1,0	cos ф = 0,8	cos ф = 0,5	cos ф = 1,0	cos ф = 0,8	cos ф = 0,5
1	2	3	4	5	6	7	8
1; 2; 5; 6; 11; 12; 16 - 27; 33 - 42; 44 - 54; 61; 67; 70 - 72	11ном — I1 — 1,211ном	0,8	1,1	1,9	1,6	2,1	2,6
	0,211ном — I1 < 11ном	0,8	1,1	1,9	1,6	2,1	2,6
	0,111ном — I1 < 0,211ном	1,0	1,5	2,7	1,7	2,3	3,2
(ТТ 0,5S; Счетчик 0,5S)	0,0511ном — I1 < 0,111ном	1,0	1,7	2,8	1,7	2,5	3,3
	0,0111ном — I1 < 0,0511ном	2,0	2,9	5,4	2,6	3,4	5,6
3; 4; 55; 68; 69	0,2I б — I — I макс	1,0	1,0	1,0	2,9	3,3	3,3
	0,11 б — I < 0,21 б	1,0	1,5	1,5	2,9	3,5	3,5
(Счетчик 1,0)	0,051 б — I < 0,1I б	1,5	1,5	1,5	3,4	3,5	3,5
	^ном — I1 — 1,2I1ном	0,9	1,2	2,0	1,6	2,1	2,6
7	0,2ком — I1 < ^ном	0,9	1,2	2,0	1,6	2,1	2,6
(ТТ 0,5S; ТН 0,2; Счетчик 0,5 S)	^ком — I1 < 0,2ком	1,1	1,6	2,8	1,7	2,3	3,3
	^ком — I1 < 0,П1ном	1,1	1,8	2,9	1,7	2,5	3,4
	0,0Н1Яом —11 < 0,05^	2,0	3,0	5,4	2,7	3,4	5,7
8	ком — I1 — ^ком	0,9	1,2	2,0	1,6	2,1	2,6
	0,2ком — I1 < ^ном	1,1	1,6	2,8	1,7	2,3	3,3
(ТТ 0,5; ТН 0,2; Счетчик 0,5S)	0Л1ном — I1 < 0,2!1ном	1,8	2,8	5,3	2,2	3,3	5,6
	^ком — I1 < 0,П1ном	1,8	3,0	5,4	2,2	3,4	5,7
9; 10	!1ном — I1 — ^^Хном	1,0	1,4	2,3	1,7	2,2	2,9
(ТТ 0,5; ТН 0,5; Счетчик 0,5S)	0,2ком — I1 < ^ном	1,2	1,7	3,0	1,8	2,4	3,5
	^ком — I1 < ^ком	1,8	2,9	5,4	2,3	3,4	5,7
13 - 15; 28 - 32; 43;	^ном — I1 — 1,2I1ном	0,8	1,1	1,9	1,6	2,1	2,6
56; 57; 73	О’^^ом — I1 < !1ном	1,0	1,5	2,7	1,7	2,3	3,2
(ТТ 0,5; Счетчик 0,5S)	0Л1ном — I1 < 0,2!1ном	1,7	2,8	5,3	2,2	3,3	5,6
	0,0511ном — 11 < 0,П1ном	1,7	2,9	5,4	2,2	3,4	5,6

1	2	3	4	5	6	7	8
58 - 60; 62 - 66 (ТТ 0,5; ТН 0,5; Счетчик 0,5S)	11ном — I1 — 1,211ном	1,0	1,4	2,3	1,7	2,2	2,9
	0,211ном — I1 < 11ном	1,2	1,7	3,0	1,8	2,4	3,5
	0,111ном — I1 < 0,211ном	1,8	2,9	5,4	2,3	3,4	5,7
	0,0511ном — I1 < 0,1ком	1,8	3,0	5,5	2,3	3,5	5,8
П р и м е ч а н и я 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и

мощность)

Номер ИК	Диапазон тока	Метрологические характеристики ИК
		Границы относительной основной погрешности измерений, (± б), %		Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , %
		cos ф = 0,8	cos ф = 0,5	cos ф = 0,8	cos ф = 0,5
1	2	3	4	5	6
1; 2; 5; 6; 11; 12; 16 - 27; 33 - 42; 44 - 54; 61; 67; 70 - 72	11ном — I1 — 1,211ном	1,8	1,3	3,9	3,7
	0,211ном — I1 < 11ном	1,8	1,3	3,9	3,7
	0,111ном — I1 < 0,211ном	2,4	1,6	4,2	3,8
(ТТ 0,5S; Счетчик 1,0)	0,0511ном — I1 < 0Д11ном	2,7	2,0	4,4	4,0
	0,0211ном — I1 < 0,0511ном	4,5	2,9	5,7	4,5
3; 4; 55; 68; 69	0,2I б — I — 1,21 макс	2,0	2,0	6,4	6,4
	0,11 б — I < 0,21 б	2,5	2,5	6,6	6,6
(Счетчик 2,0)	0,051 б — I < 0,11 б	2,5	2,5	6,6	6,6
	11ном — I1 — 1,211ном	1,9	1,4	3,9	3,7
7	0,211ном — I1 < ^ном	1,9	1,4	3,9	3,7
(ТТ 0,5S; ТН 0,2; Счетчик 1,0)	0,И1ном — I1 < 0,2'-.. ..	2,4	1,7	4,2	3,8
	^Ыом — I1 < 0,П1ном	2,7	2,1	4,4	4,0
	0,02^ — I1 < 0,05ItaOM	4,5	2,9	5,7	4,5
8	ком — I1 — ^ком	1,9	1,4	3,9	3,7
	0,2ком — I1 < ком	2,4	1,7	4,2	3,8
(ТТ 0,5; ТН 0,2; Счетчик 1,0)	0,П1ном — I1 < 0,2^	4,3	2,6	5,5	4,3
	^Ыом — I1 < 0,П1ном	4,5	2,9	5,7	4,5

1	2	3	4	5	6
9; 10 (ТТ 0,5; ТН 0,5; Счетчик 1,0)	11ном — I1 — 1,211ном	2,1	1,5	4,0	3,8
	0,211ном — I1 < 11ном	2,6	1,8	4,3	3,9
	0,0511ном — I1 < 0,211ном	4,4	2,7	5,6	4,4
13 - 15; 28 - 32; 43; 56; 57; 73 (ТТ 0,5; Счетчик 1,0)	ком — I1 — 1,211ном	1,8	1,3	3,9	3,7
	0,211ном — I1 < 11ном	2,4	1,6	4,2	3,8
	0,111ном — I1 < 0,211ном	4,3	2,6	5,5	4,3
	0,0511ном — I1 < 0Д11ном	4,5	2,9	5,7	4,5
58 - 60; 62 - 66 (ТТ 0,5; ТН 0,5; Счетчик 1,0)	ком — I1 — 1,211ном	2,1	1,5	4,0	3,8
	0,211ном — I1 < 11ном	2,6	1,8	4,3	3,9
	0,111ном — I1 < 0,211ном	4,4	2,7	5,6	4,4
	0,0511ном — I1 < 0,111ном	4,6	3,0	5,8	4,5
П р и м е ч а н и я 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой). 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до +40 °С. 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Таблица 5 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	73
Нормальные условия: параметры сети: - напряжение, % от ином - ток (для счетчиков, включаемых через трансформатор), % от 1ном - ток (для счетчиков прямого включения), А - частота, Гц - коэффициент мощности cos ф температура окружающей среды, °С	от 99 до101 от 1 до 120 от 0,051 б до I макс от 49,85 до 50,15 от 0,5 инд. до 0,8 емк. от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином - ток (для счетчиков, включаемых через трансформатор), % от 1ном - ток (для счетчиков прямого включения), А - частота, Гц - коэффициент мощности cosф температура окружающей среды для ТТ и ТН, °С температура окружающей среды в месте расположения счетчиков, °С магнитная индукция внешнего происхождения, мТл, не более	от 90 до 110 от 1 до 120 от 0,051 б до 1 макс от 49,5 до 50,5 от 0,5 инд. до 0,8 емк. от -45 до +40 от 0 до +40 0,5

1	2
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее	150000
- среднее время восстановления работоспособности, сут, не более	3
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	56
- при отключении питания, лет, не менее	10
Сервер АИИС КУЭ:
- хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5
Пределы допускаемой погрешности СОЕВ, с	±5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере;

• - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения и тока;

• - испытательной коробки;

• - сервера (серверного шкафа);

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени:

• - в счетчиках (функция автоматизирована);

• - в сервере (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «Волжские коммунальные системы» г. Тольятти типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	Т-0,66	153
Трансформатор тока	ТОЛ-К-10 У2	3
Трансформатор тока	ТЛК10-5,6	2
Трансформатор тока	ТПОЛ 10	4
Трансформатор тока	ТЛП-10	6
Трансформатор тока	ТВЛМ-10	4
Трансформатор тока	ТЛМ-10	2
Трансформатор тока	ТПЛ-СВЭЛ	6
Трансформатор тока	ТТН	9
Трансформатор тока	Т-0,66 У3	6
Трансформатор напряжения	НАМИ-10	2
Трансформатор напряжения	ЗНОЛП	6
Трансформатор напряжения	НАМИТ-10	2
Трансформатор напряжения	ЗНОЛП-ЭК-10	3
Трансформатор напряжения	НТМИ-6-66	2
Трансформатор напряжения	НАМИТ	2
Счетчик электрической энергии трехфазный многофункциональный	Меркурий 230	66
Счетчик электрической энергии трехфазный многофункциональный	ПСЧ-4ТМ.05МК	2
Счетчик электрической энергии трехфазный многофункциональный	Меркурий 234	5
Устройство синхронизации системного времени	УСВ-3	1
Сервер АИИС КУЭ	Microsoft Hyper-V Virtual Machine	1
Программное обеспечение	Пирамида 2.0	1
Формуляр	АСВЭ 157-2022.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «Энергопрогноз» по объектам ООО «Волжские коммунальные системы» г. Тольятти», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019 г

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Энергопрогноз» (ООО «Энергопрогноз») ИНН 3328454924

Адрес: 600017, Владимирская область, г. Владимир, ул. Батурина, д. 30, офис 404, 405

Изготовители

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

ИНН 3329074523

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15 Адрес: 600026, Владимирская область, г. Владимир, ул. Тракторная, д. 7А

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Юридический адрес: 600031, Владимирская область, г. Владимир, ул. Юбилейная, д. 15 Адрес: 600026, Владимирская область, г. Владимир, ул. Тракторная, д. 7А Регистрационный номер в реестре аккредитованных лиц RA.RU.312617

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85691-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Читинская СЭС (2 этап)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Читинская СЭС (2 этап) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную измерительную систему с централизованным управлением и распределённой функцией измерения, состоящую из 2 измерительных каналов (далее по тексту - ИК).

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее по тексту - ИИК), которые включают в себя измерительные трансформаторы тока (далее по тексту - ТТ), трансформаторы напряжения (далее по тексту - ТН) и счетчики активной и реактивной электроэнергии (далее по тексту - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее по тексту - ИВК), включающий в себя сервер баз данных (далее по тексту - БД) с установленным серверным программным обеспечением на базе закрытой облачной системы, устройство синхронизации системного времени (далее по тексту - УССВ), автоматизированные рабочие места персонала (далее по тексту - АРМ), а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижних уровней, ее обработку и хранение.

АИИС КУЭ решает следующие задачи:

• -  измерение 30-минутных приращений активной и реактивной электроэнергии;

• -  периодический (не реже 1 раза в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

• -  хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• -  передача результатов измерений Коммерческому оператору торговой системы оптового рынка электроэнергии и мощности и в организации-участники оптового рынка электроэнергии и мощности;

• -  обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей);

• -  диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• -  конфигурирование и настройка параметров АИИС КУЭ;

• -  ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ);

• -  передачу журналов событий счетчиков в базу данных ИВК.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным линиям связи поступают на входы счетчика электрической энергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 минут.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где производится сбор и хранение результатов измерений.

Сервер автоматически проводит сбор результатов измерений и состояний средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

На верхнем втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Один раз в сутки сервер ИВК автоматически формирует файл c результатами измерений в XML-формате и передает его средствами электронной почты во внешние организации. Передача файла с результатами измерений в XML-формате, подписанного электронной подписью субъекта оптового рынка, в программно-аппаратный комплекс (ПАК) АО «АТС» производится с автоматизированного рабочего места субъекта оптового рынка. Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), включающей в себя источник сигналов эталонного времени на базе ГЛОНАСС/GPS-приемника, входящего в состав УССВ типа УСВ-3, регистрационный номер в Федеральном информационном фонде №64242-16, а также часы сервера БД и счетчиков. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC (SU). Сравнение показаний часов сервера БД с УССВ осуществляется не реже одного раза в час. Корректировка часов сервера БД производится независимо от величины расхождений. Сравнение времени часов счетчиков с часами сервера БД происходит не реже одного раза в сутки, корректировка времени часов счетчиков происходит при расхождении со временем часов сервера БД более ±1 с.

Журналы событий сервера БД и счетчиков отражают факты событий коррекции шкалы времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции шкалы времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер указывается типографским способом в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В состав программного обеспечения (далее по тексту - ПО) АИИС КУЭ входят ПО счетчиков, ПО сервера ИВК, ПО АРМ на основе пакета программ «Энергосфера». Идентификационные данные ПО ПК «Энергосфера», установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	не менее 1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Алгоритм вычисления цифрового идентификатора ПО	MD5

Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрол характе]	югические мистики ИК
		ТТ	ТН	Счётчик	УССВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	Читинская СЭС, РУ-10 кВ, 1 СШ 10 кВ, Яч.11	ТОЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 400/1 Рег. № 70106-17	НАЛИ-НТЗ-10 Кл. т. 0,2 Ктн 10000/100 Рег. № 70747-18	СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 Рег. № 36697-17	УСВ-3 Рег. № 64242-16	активная реактивная	±0,9 ±2,3	±2,7 ±5,2
2	Читинская СЭС, РУ-10 кВ, 2 СШ 10 кВ, Яч.10	ТОЛ-СВЭЛ-10 Кл. т. 0,5S Ктт 400/1 Рег. № 70106-17	НАЛИ-НТЗ-10 Кл. т. 0,2 Ктн 10000/100 Рег. № 70747-18	СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 Рег. № 36697-17		активная реактивная	±0,9 ±2,3	±2,7 ±5,2
Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с							±5
Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3. Погрешность в рабочих условиях указана для cos ф = 0,8инд, 1=0,02^1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от -40 °C до +60 °C. 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде. 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных метрологических характеристик. 6. Допускается замена УССВ на аналогичные утвержденного типа. 7. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	2
Нормальные условия:
параметры сети:
- напряжение, % от ином	99 до 101
- ток, % от 1ном	100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °C	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности	от 0,5 инд. до 1
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды для ТТ и ТН, оС	от -60 до +55
- температура окружающей среды в месте расположения счетчиков электроэнергии, оС	от -40 до +60
- температура окружающей среды в месте расположения УССВ, оС	от -50 до +70
- температура окружающей среды в месте расположения сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики электроэнергии: - среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч УССВ:	2
- среднее время наработки на отказ, ч, не менее:	45000
- среднее время восстановления работоспособности, ч Сервер:	2
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Счетчики электроэнергии:
- тридцатиминутный профиль нагрузки, сутки, не менее	114
- при отключении питания, лет, не менее Сервер:	40
- хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - перерывы питания электросчетчика с фиксацией времени пропадания и восстановления.

• - журнал сервера:

• - даты начала регистрации измерений;

• - перерывы электропитания;

• - программные и аппаратные перезапуски;

• - установка и корректировка времени;

• - переход на летнее/зимнее время;

• - нарушение защиты ИВК;

• - отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени;

• - замена счетчика;

• - полученные «Журналы событий» ИИК.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - электросчетчика;

• - сервера.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений;

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

аблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТОЛ-СВЭЛ-10	6
Трансформаторы напряжения	НАЛИ-НТЗ-10	2
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М.16	2
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	«Энергосфера»	1
Паспорт-формуляр	РЭСС.411711.АИИС.1016 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Читинская СЭС (2 этап), аттестованном ООО «МЦМО», аттестат об аккредитации № 01.00324-2011 от 14.09.2011 г.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Грин Энерджи Рус»

(ООО «Грин Энерджи Рус»)

ИНН 9718043825

Адрес: 117342, г. Москва, ул. Профсоюзная, д. 65 корп. 1, этаж 20 пом. XLVI ком. 5.25

Изготовитель

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Уникальный номер

RA.RU.312736.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85692-22 Всего листов 26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Ульяновской области

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Ульяновской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента..

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основное и/или резервное);

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.

Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».

Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».

ИВК в части сервера ОАО «РЖД» единомоментно работает либо на основном сервере , либо на резервном.

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков ИК при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. ИВКЭ единомоментно работает либо на основном УСПД, либо на резервном.

Далее по основному каналу связи, данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Резервные УСПД ОАО «РЖД» синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики ИК синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик -УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.

Программное обеспечение

Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.

Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Энергия Альфа 2
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.2
Цифровой идентификатор ПО (MD 5, enalpha.exe)	17e63d59939159ef304b8ff63121df60

Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО (MD 5, ac metrology.dll )	3E736B7F380863F44CC8E6F7BD211C54

Таблица 3 - Идентификационные данные ПО «ГО	РИЗОНТ»
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ГОРИЗОНТ
Номер версии (идентификационный номер) ПО	не ниже 1.13
Цифровой идентификатор ПО	54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Номер ИК	Наименование объекта учета	Состав ИК АИИС КУЭ
		Вид СИ, класс точности, коэффициент трансформации, № Госреестра СИ		Обозначение, тип		ИВКЭ	УССВ
1	2	3		4		5	6
1	ТПС Барыш, РУ-10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	ТПОЛ-10
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-08	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Кт=0,58/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
2	ТПС Барыш, РУ-10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10
				В	ТПОЛ-10
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-08	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Кт=0,58/1,0 Ксч=1 №16666-97	EA05RL-P1B-3

1	2	3		4		5	6
3	ТПС Барыш, РУ-10кВ, ф.КВ-3	н н	Кт=0,5 Ктт=800/5 №32139-06	А	ТОЛ-СЭЩ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	ТОЛ-СЭЩ-10
				С	ТОЛ-СЭЩ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-08	А	3НОЛ.06-10УЗ
				В	3НОЛ.06-10УЗ
				С	3НОЛ.06-10УЗ
		Счетчик	Ki=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
4	ТПС Безводовка, КРУН- 10кВ, ф.2 ПТП	н н	Кт=0,5 Ктт=600/5 №1261-59	А	ТПОЛ-10
				В	-
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-08	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
5	ТПС Громово, ввод Т-1 110кВ	н н	Kr=0,2S Ктт=400/5 №30489-05	А	TG145
				В	TG145
				С	TG145
		К н	Кт=0,5 Ктн=110000/^3/100/^3 №14205-05	А	НКФ-110-57
				В	НКФ-110-57
				С	НКФ-110-57
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RAL-B-4

1	2	3		4		5	6
6	ТПС Громово, ввод Т-2 110кВ	н н	Kt=0,2S Ктт=400/5 №30489-05	А	TG145	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	TG145
				С	TG145
		К н	Кт=0,5 Ктн=110000/^3/100/^3 №14205-05	А	НКФ-110-57
				В	НКФ-110-57
				С	НКФ-110-57
		Счетчик	Kt=0,5S/1,0 Ксч=1 №16666-97	EA05RAL-B-4
7	ТПС Громово, РУ-0,4кВ, ф.ТСЦБ1 0,4кВ	н н	Kt=0,2S Ktt=250/1 №26100-03	А	TCH-6
				В	TCH-6
				С	TCH-6
		К н	-	А В С	-
		Счетчик	Kt=0,5S/1,0 Ксч=1 №31857-06	A1805RL-P4G-DW-4
8	ТПС Громово, РУ-0,4кВ, ф.ТСЦБ2 0,4кВ	н н	Kt=0,2S Ktt=250/1 №26100-03	А	TCH-6
				В	TCH-6
				С	TCH-6
		К н	-	А В С	-
		Счетчик	Kt=0,5S/1,0 Ксч=1 №31857-06	A1805RL-P4G-DW-4

1	2	3		4		5	6
9	ТПС Громово, РУ-10кВ, ф.1 ПЭ 10кВ	н н	Kt=0,5S Ktt=100/5 №32139-06	А	ТОЛ-СЭЩ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В
				С	ТОЛ-СЭЩ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-02	А В С	НАМИТ-10-2
		Счетчик	Kt=0,5S/1,0 Ксч=1 №31857-06	A1805RL-P4G-DW-3
10	ТПС Громово, РУ-10кВ, ф.2 ПЭ 10кВ	н н	Kt=0,5S Ktt=50/5 №32139-06	А	ТОЛ-СЭЩ-10
				В
				С	ТОЛ-СЭЩ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-02	А В С	НАМИТ-10
		Счетчик	Kt=0,5S/1,0 Ксч=1 №31857-06	A1805RAL-P4G-DW-3
11	ТПС Должниково, РУ-10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10
				В	ТПОЛ-10
				С	ТПОЛ-10
		К н	Кт=0,5 Kth=10000/V3/100/V3 №3344-04	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Kt=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3

1	2	3		4		5	6
12	ТПС Должниково, РУ- 10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	ТПОЛ-10
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	3НОЛ.06-10УЗ
				В	3НОЛ.06-10УЗ
				С	3НОЛ.06-10УЗ
		Счетчик	Ki=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
13	ТПС Инза , РУ-10кВ, ф.КВ- 1	н н	Кт=0,5 Ктт=1000/5 №1261-08	А	ТПОЛ-10
				В	ТПОЛ-10
				С	ТПОЛ-10
		К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
14	ТПС Инза , РУ-10кВ, ф.КВ- 2	н н	Кт=0,5 Ктт=800/5 №1261-02	А	ТПОЛ-10
				В	ТПОЛ-10
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-07	А В С	НАМИТ-10-1
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3

1	2	3		4		5	6
15	ТПС Канадей, РУ-10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=800/5 №1261-59	А	ТПОЛ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	-
				С	ТПОЛ-10
		К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10
		Счетчик	Ki=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
16	ТПС Канадей, РУ-10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=800/5 №1261-59	А	ТПОЛ-10
				В	-
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-07	А В С	НАМИТ-10-1
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
17	ТПС Ключики, РУ-10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=800/5 №1261-08	А	ТПОЛ-10
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-07	А В С	НАМИТ-10-1
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3

1	2	3		4		5	6
18	ТПС Ключики, РУ-10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=800/5 №1261-08	А	ТПОЛ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-07	А В С	НАМИТ-10-1
		Счетчик	Ki=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
19	ТПС Коптевка, РУ-10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=800/5 №1261-08	А	ТПОЛ-10
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/100 №70324-18	А В С	НАМИТ-10-2
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
20	ТПС Коптевка, РУ-10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=800/5 №1261-08	А	ТПОЛ-10
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-97	А В С	НАМИТ-10
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3

1	2	3		4		5	6
21	ТПС Коромысловка, ЗРУ- 10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-08	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Ki=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
22	ТПС Коромысловка, ЗРУ- 10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
23	ТПС Курмаевка, ввод Т-1 110кВ	н н	Kr=0,2S Ктт=75/1 №34096-07	А	ТГФ110-П*
				В	ТГФ110-П*
				С	ТГФ110-П*
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kr=0,2S/0,5 Ксч=1 №16666-97	EA02RALX-P3B-4

1	2	3		4		5	6
24	ТПС Курмаевка, ввод Т-2 110кВ	н н	Kt=0,2S Ктт=75/1 №34096-07	А	ТГФ110-П*	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	ТГФ110-П*
				С	ТГФ110-П*
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RALX-P3B-4
25	ТПС Курмаевка, ОРУ-110кВ, Рабочая перемычка	н н	Kt=0,2S Ктт=300/1 №34096-07	А	ТГФ110-П*
				В	ТГФ110-П*
				С	ТГФ110-П*
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RALX-P3B-4
26	ТПС Курмаевка, ОРУ-110кВ, Ремонтная перемычка	н н	Kt=0,2S Ктт=300/1 №34096-07	А	ТГФ110-П*
				В	ТГФ110-П*
				С	ТГФ110-П*
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №16666-97	EA02RALX-P3B-4

1	2	3		4		5	6
27	ТПС Курмаевка, РУ-10кВ, ф.№2-ПЭ	н н	Kt=0,2S Ктт=75/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №20186-05	А В С	НАМИ-10-95
		Счетчик	Kt=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
28	ТПС Курмаевка, РУ-10кВ, ф.№3	н н	Кт=0,5 Ктт=75/5 №1276-59	А	ТПЛ-10
				В
				С	ТПЛ-10
		К н	Кт=0,5 Ктн=10000/100 №20186-05	А В С	НАМИ-10-95
		Счетчик	Кт=0^/1,0 Ксч=1 №27524-04	СЭТ-4ТМ.03.01
29	ТПС Курмаевка, РУ-10кВ, ф.№4	н н	Rt=0,2S Ктт=150/5 №25433-03	А	ТЛО-10
				В
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №20186-05	А В С	НАМИ-10-95
		Счетчик	Кт=0^/1,0 Ксч=1 №27524-04	СЭТ-4ТМ.03.01

1	2	3		4		5	6
30	ТПС Курмаевка, РУ-10кВ, ф.№6	н н	Kt=0,2S Ктт=150/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №20186-05	А В С	НАМИ-10-95
		Счетчик	Kt=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
31	ТПС Курмаевка, РУ-10кВ, ф.№7	н н	Rt=0,2S Ктт=200/5 №25433-03	А	ТЛО-10
				В
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №20186-05	А В С	НАМИ-10-95
		Счетчик	Rt=0,2S/0,5 Ксч=1 №36697-08	СЭТ-4ТМ.03М
32	ТПС Курмаевка, РУ-10кВ, ф.№8	н н	Rt=0,2S Ктт=150/5 №25433-03	А	ТЛО-10
				В
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/100 №20186-05	А В С	НАМИ-10-95
		Счетчик	Rt=0,2S/0,5 Ксч=1 №27524-04	СЭТ-4ТМ.03

1	2	3		4		5	6
33	ТПС Налейка, РУ-10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-08	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Ki=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
34	ТПС Налейка, РУ-10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-08	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
35	ТПС Никулино, ввод Т-1 110кВ	н н	Kr=0,2S Ктт=50/1 №40088-08	А	VAU-123
				В	VAU-123
				С	VAU-123
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №40088-08	А	VAU-123
				В	VAU-123
				С	VAU-123
		Счетчик	Kr=0,2S/0,5 Ксч=1 №31857-11	A1802RALQ-P4GB-DW-4

1	2	3		4		5	6
36	ТПС Новоспасская, ОРУ-35кВ, ф.КВ-1	н н	Kt=0,2S Ktt=200/1 №37491-08	А	STSM-38	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	STSM-38
				С	STSM-38
		К н	Кт=0,5 Ктн=35000/^3/100/^3 №912-07	А	ЗНОМ-35-65
				В	ЗНОМ-35-65
				С	ЗНОМ-35-65
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW-4
37	ТПС Новоспасская, ОРУ- 35кВ, ф.КВ-2	н н	Kt=0,2S Ктт=200/1 №37491-08	А	STSM-38
				В	STSM-38
				С	STSM-38
		К н	Кт=0,2 Ктн=35000/^3/100/^3 №37493-08	А	NTSM-38
				В	NTSM-38
				С	NTSM-38
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW-4
38	ТПС Патрикеево, ЗРУ- 10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=600/5 №1261-08	А	ТПОЛ-10
				В	ТПОЛ-10
				С	ТПОЛ-10
		К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10
		Счетчик	Kt=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3

1	2	3		4		5	6
39	ТПС Патрикеево, ЗРУ- 10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=600/5 №25433-03	А	ТЛО-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	ТЛО-10
				С	ТЛО-10
		К н	Кт=0,5 Ктн=10000/^3/100/^3 №3344-04	А	3НОЛ.06
				В	3НОЛ.06
				С	3НОЛ.06
		Счетчик	Ki=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
40	ТПС Патрикеево, ЗРУ- 10кВ, ф.КВ-3	н н	Кт=0,5 Ктт=800/5 №7069-07	А	ТОЛ-10
				В	ТОЛ-10
				С	ТОЛ-10
		К н	Кт=0,2 Ктн=10000/100 №11094-87	А В С	НАМИ-10
		Счетчик	Кт=0,58/1,0 Ксч=1 №20175-01	СЭТ-4ТМ.02.2-14
41	ТПС Репьевка, РУ-10кВ, ф.КВ-1	н н	Кт=0,5 Ктт=800/5 №1261-08	А	ТПОЛ-10
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-07	А В С	НАМИТ-10
		Счетчик	Kr=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3

1	2	3		4		5	6
42	ТПС Репьевка, РУ-10кВ, ф.КВ-2	н н	Кт=0,5 Ктт=800/5 №1261-08	А	ТПОЛ-10	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В
				С	ТПОЛ-10
		К н	Кт=0,5 Ктн=10000/100 №16687-02	А	НАМИТ-10
				В
				С
		Счетчик	Ki=0,5S/1,0 Ксч=1 №16666-97	EA05RL-P1B-3
43	ПС Горбуново-Т 110/10 кВ, РУ-10кВ, ввод 1 сш 10 кВ	н н	Кт = 0,5 Ктт = 1000/5 № 1261-08	А	ТПОЛ-10
				В	-
				С	ТПОЛ-10
		К н	Кт = 0,2 Ктн = 10000/100 № 11094-87	А	НАМИ-10
				В
				С
		Счетчик	Кт = 0,5S/1,0 Ксч = 1 № 16666-97	EA05RL-P2B-3
44	ПС Горбуново-Т 110/10 кВ, РУ-10кВ, ввод 2 сш 10 кВ	н н	Кт = 0,5 Ктт = 1000/5 № 1261-08	А	ТПОЛ-10
				В	-
				С	ТПОЛ-10
		К н	Кт = 0,2 Ктн = 10000/100 № 11094-87	А	НАМИ-10
				В
				С
		Счетчик	Кт = 0,5S/1,0 Ксч = 1 № 16666-97	EA05RL-P2B-3

1	2	3		4		5	6
45	ПС 110 кВ Кильдин (ПС 7), ОРУ 110 кВ, ввод Т-1	н н	Kt=0,2S Ктт=200/1 №23256-05	А	ТБМО-110 УХЛ1	RTU-327 Рег. № 19495-03, RTU-327 Рег. № 41907-09 ЭКОМ-3000 Рег. № 17049-14	УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14
				В	ТБМО-110 УХЛ1
				С	ТБМО-110 УХЛ1
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALXQ-P4GB-DW-4
46	ПС 110 кВ Кильдин (ПС 7), ОРУ 110 кВ, ввод Т-2	н н	Kt=0,2S Ктт=200/1 №23256-05	А	ТБМО-110 УХЛ1
				В	ТБМО-110 УХЛ1
				С	ТБМО-110 УХЛ1
		К н	Кт=0,2 Ктн=110000/^3/100/^3 №24218-03	А	НАМИ-110 УХЛ1
				В	НАМИ-110 УХЛ1
				С	НАМИ-110 УХЛ1
		Счетчик	Kt=0,2S/0,5 Ксч=1 №31857-06	A1802RALQ-P4GB-DW-4
Примечания: 1 Допускается изменение наименования ИК без изменения объекта измерений. 2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 4, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 5 метрологических характеристик. 3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов. 4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 5 - Основные метрологические характеристики ИК

Номера ИК	Вид электроэнергии	Границы основной погрешности (±6), %	Границы погрешности в рабочих условиях (±6), %
1	2	3	4
1-4,11,12,14,16-22,	Активная	1,2	5,7
28,33,34,39,41,42	Реактивная	2,5	3,5
	Активная	1,0	2,8
5,6,27,29,30	Реактивная	1,8	4,0
	Активная	0,9	4,7
7,8	Реактивная	2,0	3,5
	Активная	1,2	5,1
9,10	Реактивная	2,5	4,4
	Активная	1,0	5,6
13,15,38,40,43,44	Реактивная	2,2	3,4
	Активная	0,5	2,0
23-26,35,37,45,46	Реактивная	1,1	2,1
	Активная	0,8	2,2
31,32,36	Реактивная	1,5	2,2
Пределы допускаемой погрешности		±5
СОЕВ	, с
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие P = 0,95.
3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс
5 до плюс 35°С.

Таблица 6 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Нормальные условия:
параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- коэффициент мощности, cos9	0,87
температура окружающей среды, °C:
- для счетчиков активной энергии
ГОСТ Р 52323-2005, ГОСТ 30206-94	от +21 до +25
- для счетчиков реактивной энергии
ГОСТ Р 52425-2005, ТУ 4228-011-29056091-11	от +21 до +25
ГОСТ 26035-83	от +18 до +22
Условия эксплуатации:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности, cos9	от 0,5 до 1,0
- диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -40 до +35
- для счетчиков	от -40 до +60
- для УСПД RTU-327	от 0 до +75
- для УСПД ЭКОМ-3000	от 0 до +40
- для УСВ-3	от -25 до +60
- для Метроном-50М	от +15 до +30
- для ССВ-1Г	от +5 до +40
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии ЕвроАЛЬФА:
- среднее время наработки на отказ, ч, не менее	50000
- среднее время восстановления работоспособности, ч, не более	72
счетчики электроэнергии Альфа А1800:
- среднее время наработки на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч, не более	72
счетчики электроэнергии СЭТ-4ТМ.02, СЭТ-4ТМ.03:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч, не более	72
счетчики электроэнергии СЭТ-4ТМ.03М:
- среднее время наработки на отказ, ч, не менее	140000
- среднее время восстановления работоспособности, ч, не более	72
счетчики электроэнергии СЭТ-4ТМ.02.2:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч, не более	72
УСПД RTU-327:
- среднее время наработки на отказ, ч, не менее	40000
- среднее время восстановления работоспособности, ч, не более	24
УСПД ЭКОМ-3000:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	24

Продолжение таблицы 6

1	2
ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более	0,99 1
Глубина хранения информации ИИК: - счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее ИВКЭ: - УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	45 45 3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - серверов;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - установка пароля на счетчики электрической энергии;

• - установка пароля на УСПД;

• - установка пароля на серверы. Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комбинированные трансформаторы	VAU-123	3 шт.
Трансформаторы тока	STSM-38	6 шт.
Трансформаторы тока	ТБМО-110-УХЛ1	6 шт.
Трансформаторы тока	TCH-6	6 шт.
Трансформаторы тока	TG145	6 шт.
Трансформаторы тока	ТГФ110-П*	12 шт.
Трансформаторы тока	ТЛО-10	13 шт.
Трансформаторы тока	ТОЛ-10	3 шт.
Трансформаторы тока	ТОЛ-СЭЩ-10	7 шт.
Трансформаторы тока	ТПЛ-10	2 шт.
Трансформаторы тока	ТПОЛ-10	51 шт.
Трансформаторы напряжения	НКФ-110-57	6 шт.
Трансформаторы напряжения	НАМИ-110 УХЛ1	12 шт.
Трансформаторы напряжения	ЗНОМ-35-65	3 шт.
Трансформаторы напряжения	NTSM-38	3 шт.
Трансформаторы напряжения	3НОЛ.06-10УЗ	30 шт.
Трансформаторы напряжения	НАМИ-10	5 шт.
Трансформаторы напряжения	НАМИ-10-95	2 шт.
Трансформаторы напряжения	НАМИТ-10	10 шт.
Счетчики электроэнергии многофункциональные	Альфа А1800	9 шт.
Счетчики электрической энергии трехфазные многофункциональные	ЕвроАЛЬФА	32 шт.
Счетчики активной и реактивной энергии переменного тока статические многофункциональные	СЭТ-4ТМ.02.2	1 шт.
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03	3 шт.
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	1 шт.
Устройства сбора и передачи данных	RTU-327	5 шт.
Устройства сбора и передачи данных	ЭКОМ-3000	6 шт.
Устройства синхронизации времени	УСВ-3	1 шт.
Серверы точного времени	Метроном-50М	2 шт.
Серверы синхронизации времени	ССВ-1Г	1 шт.
Формуляр	13526821.4611.229.ЭД.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Ульяновской области», аттестованном ООО «Энергокомплекс», аттестат аккредитации № RA.RU.312235 от 01.06.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Ульяновской области

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»

(ООО «РУСЭНЕРГОСБЫТ»)

ИНН 7706284124

Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3

Телефон: +7 (495) 926-99-00

Факс: +7 (495) 287-81-92

Изготовитель

Общество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»

(ООО «РУСЭНЕРГОСБЫТ»)

ИНН 7706284124

Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3

Телефон: +7 (495) 926-99-00

Факс: +7 (495) 287-81-92

Испытательный центр

Общество с ограниченной ответственностью «Энергокомплекс» (ООО «Энергокомплекс»)

ИНН: 7444052356

Адрес: 455017, Челябинская обл, г. Магнитогорск, ул. Комсомольская, д. 130, строение 2 Юридический адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, офис 23 Телефон: +7 (351) 958-02-68 E-mail: encomplex@yandex.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312235

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Регистрационный № 85693-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения емкостные TEMP 123

Назначение средства измерений

Трансформаторы напряжения емкостные TEMP 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, и смонтирован в виде колонны из двух секций.

ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации.

ЭМУ имеет три вторичные обмотки, заключено в герметичный бак, заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. На боковой части бака с ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные TEMP 123 зав. № Т09095901, Т09095902, Т09095903, Т09095904, Т09095905, Т09095906, Т09095907, Т09095908, Т09095909, Т09095910, Т09095911, Т09095912, Т09096201, Т09096202, Т09096203, Т09096204, Т09096205, Т09096206, Т10090301, Т10090302, Т10090303, Т10090304, Т10090305, Т10090306.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения, состоящего из буквы латинского алфавита и арабских цифр.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1.1 - Метрологические характеристики

	Значение для заводских номеров
	Т09095901, Т09095902, Т09095903,
Наименование характеристики	Т09095904, Т09095905, Т09095906, Т09095907, Т09095908, Т09095909, Т09095910, Т09095911, Т09095912
Номинальное напряжение первичной обмотки и^ом, кВ	110/\3
Номинальное напряжение вторичной обмотки и2ном, В	100/4'3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,2	0,5
Номинальная мощность основной вторичной обмотки, В^А	100	200

Таблица 1.2 - Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
	Т09096201, Т09096202, Т09096203, Т09096204, Т09096205, Т09096206
Номинальное напряжение первичной обмотки и1ном, кВ	110/\3
Номинальное напряжение вторичной обмотки и2ном, В	100/\3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,2
Номинальная мощность основной вторичной обмотки, В^А	100; 200

Таблица 1.3 - Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
	Т10090301, Т10090302, Т10090303, Т10090304, Т10090305, Т10090306
Номинальное напряжение первичной обмотки ^ном, кВ	110/^3
Номинальное напряжение вторичной обмотки ^ном, В	100/^3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,2; 0,5
Номинальная мощность основной вторичной обмотки, В^А	100

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения емкостный	TEMP 123	1 шт.
Паспорт	TEMP 123	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ

Техническая документация изготовителя

Правообладатель

Фирма «Trench Limited Instrument Transformer Division», Канада

Адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada

Телефон: +1 416 298 8108

Факс: +1 416 298 2209

Web-сайт: www.trench-group.com

E-mail: sales@trench-group.com

Изготовитель

Фирма «Trench Limited Instrument Transformer Division», Канада

Адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada

Телефон: +1 416 298 8108

Факс: +1 416 298 2209

Web-cайт: www.trench-group.com

E-mail: sales@trench-group.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85694-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения геометрических параметров PosiTector

Назначение средства измерений

Приборы для измерения геометрических параметров PosiTector (далее - приборы PosiTector) предназначены для измерений:

• - толщины диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях (приборы PosiTector с преобразователем модификации 6000 (далее - PosiTector 6000));

• - толщины покрытий на поверхности, материал которой отличается по плотности от материала покрытия (приборы PosiTector с преобразователем модификации 200 (далее - PosiTector 200));

• - толщины изделий из металлов, конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе к ним (приборы PosiTector с преобразователем модификации UTG (далее - PosiTector UTG))

• - глубины пазов (приборы PosiTector с преобразователем модификации SPG (далее -PosiTector SPG))

Описание средства измерений

Приборы PosiTector являются портативными одноканальными приборами. Принцип действия приборов основан на преобразовании сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от преобразователя. Результаты измерений отображаются на жидкокристаллическом дисплее. В зависимости от заказа, приборы PosiTector могут поставляться с одним или несколькими сменными преобразователями следующих модификаций: 200, 6000, UTG. SPG.

Принцип действия приборов PosiTector 200 основан на ультразвуковом методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем, проникает в покрытие через контактную жидкость и отражается от любой поверхности, материал которой отличается по плотности от материала покрытия. Измерение времени прохождения ультразвуковой волны от преобразователя до границы покрытие/основание и назад в электронном блоке прибора пересчитывается в показание толщины.

Преобразователи модификации 200 выпускаются в следующих исполнениях: B, C, D.

Принцип действия приборов PosiTector 6000 основан на магнитном и вихретоковом методах неразрушающего контроля.

Магнитный метод заключается в измерении магнитного сопротивления замкнутой магнитной цепи, образованной преобразователем и основанием из ферромагнитного металла. Величина магнитного сопротивления зависит от толщины неферромагнитного покрытия, расположенного между преобразователем и основанием из ферромагнитного металла. В электронном блоке по измеренному значению магнитного сопротивления рассчитывается толщина неферромагнитного покрытия.

Вихретоковый метод заключается в создании в катушках вихревого токового преобразователя электромагнитного поля и возбуждения вихревых токов в электропроводящем металлическом основании. Электромагнитное поле вихревых токов воздействует на катушки преобразователя, наводя в них электродвижущую силу. По измеренному напряжению на зажимах катушки электронный блок рассчитывает толщину диэлектрического покрытия.

Преобразователи модификации 6000 выпускаются в следующих исполнениях: F0S, F45S, F90S, F90ES, NAS, N0S, N45S, N90S, F, FS, FRS, N, NS, NRS, FN, FNS, FNRS, FNDS, FXS, FT, FTS, FNTS, FTRS, FHXS, FKS, NKS, FJS, FLS, FNGS. Преобразователь исполнения NAS предназначен для проведения измерений на алюминиевом основании. Преобразователи исполнений F, FS, FRS, F0S, F45S, F90S, F90ES, FT, FTS, FTRS, FHXS, FKS, FJS, FLS предназначены для проведения измерений магнитным методом на ферромагнитном металлическом основании. Преобразователи исполнений N, NS, NRS, NKS, NAS, N0S, N45S, N90S предназначены для проведения измерений вихретоковым методом на неферромагнитном металлическом основании. Преобразователи исполнений FN, FNS, FNRS, FNDS, FNTS, FNGS предназначены для проведения измерений магнитным и вихретоковым методами на ферромагнитном и неферромагнитном металлическом основании.

Принцип действия приборов PosiTector UTG основан на ультразвуковом контактном эхо-методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн.

Генератор электронного блока прибора формирует электрический импульс и передает его на преобразователь. В результате обратного пьезоэффекта электрический импульс преобразуется в механические колебания пьезокерамического элемента преобразователя, которые передаются через слой контактной жидкости в объект контроля.

Ультразвуковые колебания распространяются в материале объекта контроля до границы перехода между различными типами материалов, после чего часть энергии ультразвуковых колебаний отражается обратно и преобразуется преобразователем назад в электрический импульс, поступающий на усилитель электрического блока. Электронный блок оцифровывает полученный сигнал.

Преобразователи модификации UTG выпускаются в следующих исполнениях: UTGC, UTGCA, UTGCX, UTGCLF, UTGM, UTGP.

Принцип действия приборов PosiTector SPG основан на измерении контактным способом глубины в перпендикулярном, прилегающей плоскости, направлении. Прилегающая плоскость задается поверхностью преобразователя. При измерениях определяется расстояние между точкой касания наконечника и основанием поверхности.

Преобразователи модификации SPG выпускаются в следующих исполнениях: SPG, SPGS, SPG0S, SPGCS, SPGTS.

Приборы PosiTector представляют собой переносные многофункциональные микропроцессорные приборы и состоят из электронного блока с автономным питанием, размещенного в пластиковом корпусе, и одного или нескольких сменных преобразователей. Электронный блок состоит из микропроцессора, цифрового жидкокристаллического дисплея и панели управления. На тыльной стороне корпуса имеется отсек для установки элементов питания, закрывающийся крышкой. В нижней части корпуса электронного блока расположен разъем для подключения преобразователей.

Электронные блоки изготавливаются в двух модификациях: Standard (стандартный) и Advanced (расширенный), которые различаются объемом внутренней памяти, а также наличием модулей беспроводной связи Bluetooth и WI-FI у электронных блоков модификации Advanced. Конструктивных различий или различий внешнего вида электронные блоки не имеют и могут использоваться со всеми сменными преобразователями модификаций: 200, 6000, SPG, UTG. Управление приборами PosiTector производится с панели электронного блока.

Заводской номер электронного блока в числовом формате указывается на наклейке, расположенной в отсеке для установки элементов питания. Заводской номер преобразователя в числовом формате наносится на заднюю часть корпуса преобразователя.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид приборов PosiTector представлен на рисунке 1.

Общий вид преобразователей представлен на рисунке 2.

Место расположения наклейки с заводским номером электронного блока представлено на рисунке 3.

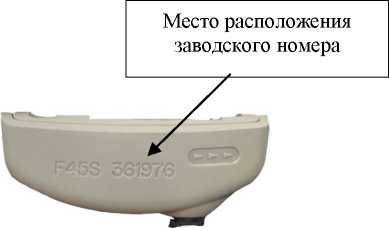

Место расположения заводского номера преобразователя представлено на рисунке 4.

Рисунок 1 - Общий вид электронных блоков

PosiTector Standard (а), PosiTector Advanced (б)

Рисунок 2 - Общий вид преобразователей 200, 6000, SPG, UTG Выносные преобразователи (а), интегрированные преобразователи (б)

Место расположения наклейки с заводским номером

В процессе эксплуатации, приборы не предусматривают внешних механических или электронных регулировок. Пломбирование приборов PosiTector не производится.

Программное обеспечение

Приборы имеют метрологически значимое программное обеспечение (далее - ПО): STD base и ADV base. ПО обеспечивает взаимодействие модулей приборов, запись, хранение и передачу результатов измерений.

ПО устанавливается в энергонезависимую память на предприятии-изготовителе в процессе производства приборов. В процессе эксплуатации возможно обновление ПО.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	STD base	ADV base
Номер версии (идентификационный номер ПО), не ниже	8.05.15	8.05.15
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики приборов PosiTector 200

Исполнение преобразователя	Диапазон измерений толщины покрытий, мкм	Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм
B	от 25 до 1000	±(0,03-h1)+5)
C	от 50 до 3800	±(0,03-h1)+5)
D	от 200 до 7600	±(0,03-h1)+20)
1) h - измеряемая величина в мкм

Таблица 3 - Метрологические характеристики приборов PosiTector 6000

Исполнение преобразователя	Диапазон измерений толщины покрытий, мкм	Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм
F0S, F45S, F90S, F90ES	от 10 до 1150	±(0,03-h1)+2)
NAS, N0S, N45S, N90S	от 10 до 625	±(0,03-h1)+2)
F, FS, FRS, N, NS, NRS, FN, FNS, FNRS, FNDS	от 10 до 1500	±(0,03-h1)+2)
FXS	от 10 до 2000	±(0,03-h1)+2)
FT, FTS, FNTS, FTRS	от 20 до 6000	±(0,03-h1)+10)
FHXS	от 20 до 10000	±(0,03-h1)+10)
FKS, NKS	от 20 до 13000	±(0,03-h1)+20)
FJS	от 200 до 25000	±(0,03-h1)+200)
FLS	от 300 до 38000	±(0,03-h1)+200)
FNGS	от 500 до 63500	±(0,03-h1)+200)
1) h - измеряемая величина в мкм

Таблица 4 - Метрологические характеристики приборов PosiTector SPG

Исполнение преобразователя	Диапазон измерений глубины, мкм	Пределы допускаемой абсолютной погрешности измерений глубины, мкм
SPG, SPGS, SPG0S	от 0 до 500	±(0,05-h1)+5)
SPGCS	от 0 до 1500	±(0,05-h+5)
SPG-TS	от 20 до 6000	±(0,05-h+25)
1) h - измеряемая величина в мкм

Таблица 5 - Метрологические характеристики приборов PosiTector UTG

Исполнение преобразователя	Диапазон измерений толщины изделий, мм	Пределы допускаемой абсолютной погрешности измерений толщины изделий, мм
UTGC, UTGCA, UTGCX, UTGCLF	от 1 до 100	±(0,03-h1)+0,03)
UTGM	от 2,5 до 100	±(0,03-h1)+0,03)
UTGP	от 0,2 до 12	±(0,01-h1)+0,01)
1) h - измеряемая величина в мм

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон рабочих температур, °C	от -10 до +50
Масса электронного блока (без преобразователей и элементов питания), кг, не более	0,150
Габаритные размеры электронного блока (Д*Ш*В) мм, не более	130x70x30
Питание	3 элемента типа «ААА»

Таблица 7 - Основные технические характеристики

Исполнение преобразователя	Диапазон показаний
PosiTector 200
B	от 25 до 1000 мкм
C	от 50 до 3800 мкм
D	от 200 до 7600 мкм
PosiTector 6000
F0S, F45S, F90S, F90ES	от 10 до 1150 мкм
NAS, N0S, N45S, N90S	от 10 до 625 мкм
F, FS, FRS, N, NS, NRS, FN, FNS, FNRS, FNDS	от 10 до 1500 мкм
FXS	от 10 до 2000 мкм
FT, FTS, FNTS, FTRS	от 20 до 6000 мкм
FHXS	от 20 до 10000 мкм
FKS, NKS	от 0,02 до 13,00 мм
FJS	от 0,2 до 25,0 мм
FLS	от 0,3 до 38,0 мм
FNGS	от 0,5 до 63,5 мм
PosiTector SPG
SPG, SPGS, SPG0S	от 0 до 500 мкм
SPGCS	от 0 до 1500 мкм
SPG-TS	от 0,02 до 6,00 мм
PosiTector UTG
UTGC, UTGCA, UTGCX, UTGCLF	от 1,0 до 125,0 мм
UTGM	от 2,5 до 125,0 мм
UTGP	0,2 до 12,0 мм

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор для измерения геометрических параметров PosiTector (модификация электронного блока, в соответствии с заказом)	-	1 шт.
Преобразователь (модификация преобразователя в соответствии с заказом)	-	1 шт.*
Руководство по эксплуатации (на русском языке)	-	1 экз.
* - количество преобразователей может быть увеличено в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе «Алгоритм проведения измерения» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к приборам для измерения геометрических параметров PosiTector

Государственная поверочная схема для средств измерений длины в диапазоне от Т10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждена приказом Росстандарта № 2840 от 29 декабря 2018 г.

Государственная поверочная схема для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм, утверждена приказом Росстандарта № 3276 от 23 декабря 2019 г.

Техническая документация «DeFelsko Corporation», США.

Правообладатель

DeFelsko Corporation, США

Адрес: 800 Proctor Avenue, Ogdensburg, NY 13669-2205 USA

Телефон: +1-315-393-4450

Web-сайт: www.defelsko.com

Изготовитель

DeFelsko Corporation, США

Адрес: 800 Proctor Avenue, Ogdensburg, NY 13669-2205 USA

Телефон: +1-315-393-4450

Web-сайт: www.defelsko.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-0350

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1273

Лист № 1 Регистрационный № 85695-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Абонентские навигационные терминалы технических средств контроля подвижных объектов БНЦА.468157.001

Назначение средства измерений

Абонентские навигационные терминалы технических средств контроля подвижных объектов БНЦА.468157.001 (далее - терминалы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат ПЗ-90.11, скорости и измерения напряжения постоянного тока.

Описание средства измерений

Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1, а также на измерении электрического напряжения постоянного тока с использованием аналого-цифровых преобразователей методом сравнения с опорным напряжением (сигналы ГНСС должны соответствовать интерфейсным контрольным документам «ГЛОНАСС», редакция 5.1 от 2008 и IS-GPS-200E от 08.06.2010, отслеживаться в зоне видимости на углах возвышения более 5 градусов относительно местного горизонта в номинальной шумовой обстановке, которая не прерывает возможностей терминалов к обнаружению и отслеживанию сигналов навигационных космических аппаратов).

Конструктивно терминал состоит из аппаратного модуля АНТ, антенн (ГНСС и GSM/GPRS), батареи аккумуляторов и телефонной гарнитуры (тангенты).

В аппаратном модуле АНТ расположены навигационный модуль ГЛОНАСС/GPS, микроконтроллер, датчик напряжения, датчики температуры, нагреватель, встроенный аккумулятор, GSM/GPRS модуль.

Знак поверки на терминал не наносится.

Маркировочная табличка, содержащая в том числе серийный номер, однозначно идентифицирующий каждый экземпляр терминала, размещена на задней панели аппаратного модуля АНТ.

Общий вид терминала представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.

а) Задняя панель аппаратного модуля АНТ

б) Нижняя панель аппаратурного модуля АНТ

Рисунок 2 - Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа

Программное обеспечение

Терминалы работают под управлением специализированного программного обеспечения (далее - ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АНТ-ВПО-v.X.X.X, где Х.Х.Х - номер версии ПО
Номер версии (идентификационный номер ПО)	v. 0.3.2 и выше
Цифровой идентификатор ПО (контрольная сумма)	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси и скорости в диапазоне скоростей от 0 до 200 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±10
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения скорости в диапазоне скоростей от 0 до 200 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м/с	±0,1
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения значений текущего времени в национальной шкале координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), с	±3
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне от 0 до 46 В, В	±2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания от сети постоянного тока, В	от 9 до 48
Габаритные размеры терминала, мм, не более
длина	169
ширина	160
высота	66
Масса терминала (без батареи аккумуляторов), кг, не более	0,8
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от -50 до +50
относительная влажность окружающего воздуха при
температуре +20 °C, %, не более	80

Знак утверждения типа

наносится на табличку с маркировкой терминала методом химического травления, на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность изделия

Наименование	Обозначение	Количество
Абонентский        навигационный терминал    технических    средств контроля подвижных объектов в составе: Аппаратный модуль ГНСС антенна GSM/GPRS антенна Батарея аккумуляторов Телефонная гарнитура (тангента)	БНЦА.468157.001 АНТ	1 шт. 1 шт. 1 шт. 2 шт. 1 шт. 1 шт.
Комплект монтажных частей	-	1 комплект
Комплект жгутов	БНЦА.466941.002	1 комплект
Комплект         эксплуатационной документации согласно ведомости эксплуатационных документов	БНЦА.468157.001 ВЭ	1 комплект
Программа для конфигурирования	Termite	1 CD-диск
Комплект ЗИП-О	БНЦА.468157.001 ЗИ	1 комплект

Сведения о методиках (методах) измерений

приведены в разделе «Описание и работа изделия» документа «Абонентский навигационный терминал технических средств контроля подвижных объектов БНЦА.468157.001. Руководство по эксплуатации БНЦА.468157.001РЭ»

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной

поверочной схемы для координатно-временных измерений»;

Приказ Росстандарта № 3457 от 30.12.2019 «Об утверждении Государственной

поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

БНЦА.468157.001ТУ «Абонентский навигационный терминал технических средств контроля подвижных объектов БНЦА.468157.001. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственный центр «БизнесАвтоматика» (ООО «НПЦ «БизнесАвтоматика»)

ИНН 7729652455

Юридический адрес: 119619, г. Москва, ул. Авиаторов, д. 9, корп. 2, кв. 67 Адрес: 115114, Москва, 1-й Дербеневский пер., д. 5, стр. 2, пом. № IV Телефон:+ 7 495 221 29 65

Web-сайт: www.npc.ba

E-mail: info@npc.ba

Изготовитель

Общество с ограниченной ответственностью «Научно-производственный центр «БизнесАвтоматика» (ООО «НПЦ «БизнесАвтоматика»)

ИНН 7729652455

Юридический адрес: 119619, г. Москва, ул. Авиаторов, д. 9, корп. 2, кв. 67 Адрес: 115114, Москва, 1-й Дербеневский пер., д. 5, стр. 2, пом. № IV Телефон:+ 7 495 221 29 65

Web-сайт: www.npc.ba

E-mail: info@npc.ba

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

---
