МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

№_____433

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

от « 20 »

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ Суземка

Обозначение отсутствует

Е

91359-24

518

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

ОС

РТ-МП-5247-5002023

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР ГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва ИНН 7733157421, ОГРН 1037733007872

ФБУ "Ростест- Москва", г. Москва

15.12.2023

2.

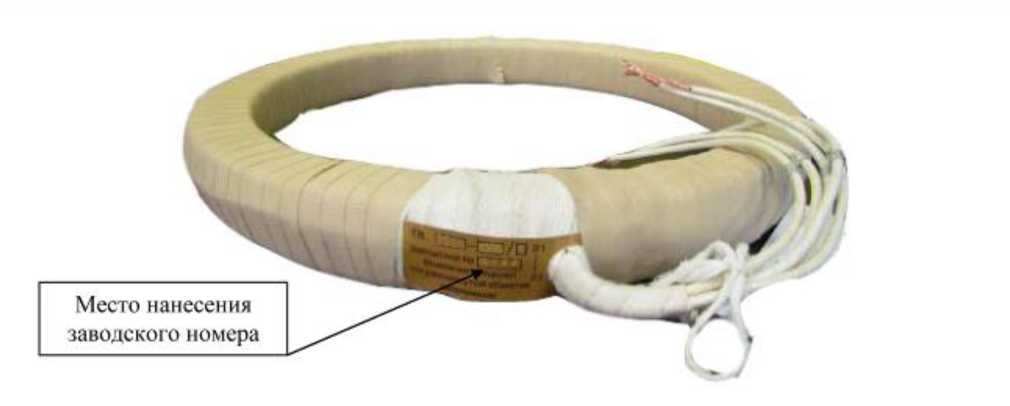

Трансформаторы тока

ТВ

Е

91360-24

мод. ТВ-35/25: зав. №№ 8592-А, 8592-В, 8592-С, 8598-А, 8598-В, 8598-С; мод. ТВ-110/52: зав. №№ 205-А, 205-В, 205-С;

ПО "Урал-электротяж-маш", г. Свердловск (изготовлены в 1967 - 1986 гг.)

ПО "Урал-электротяж-маш", г. Свердловск

ОС

ГОСТ 8.217-2003

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР ГОАУДИТ-КОНТРОЛЬ"

ФБУ "Ростест- Москва", г. Москва

15.12.2023

мод. ТВ-110-50: зав. №№ 2240-А, 2240-В, 2240-С, 2110-А, 2110-В, 2110-С, 1840-А, 1840-В, 1840-С; мод. ТВ 110-II У2: зав. №№ 5022-А, 5022-В,5022-С

(ООО "ИЦ ЭАК"), г. Москва

3.

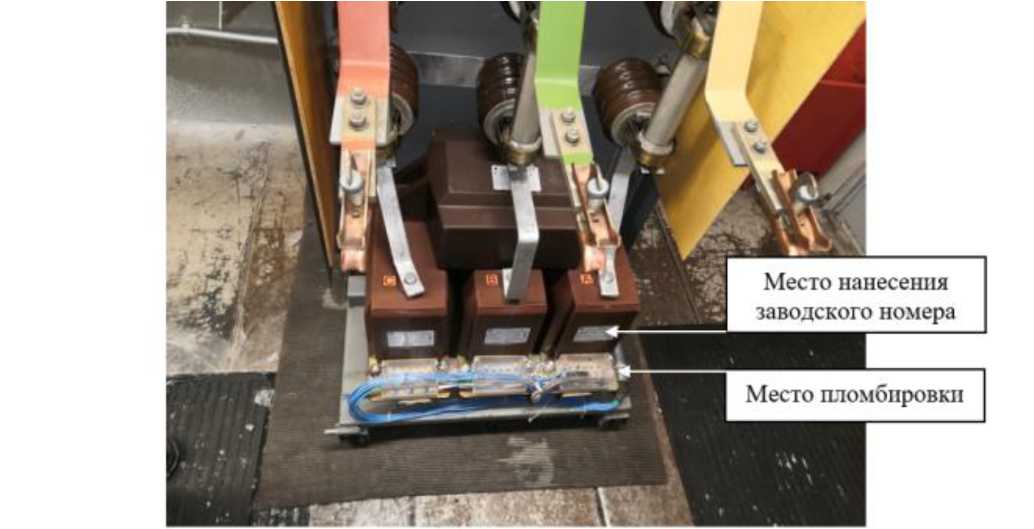

Трансформаторы напряжения

НОЛ- СЭЩ-6- 2 У2

Е

91361-24

02201-10, 02202-10, 02203-10

Общество с ограниченной ответственностью "Русский трансформатор" (ООО "Русский трансформатор"), г. Самара

Общество с ограниченной ответственностью "Русский трансформатор" (ООО "Русский трансформатор"), г. Самара

ОС

ГОСТ 8.216-2011

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

20.12.2023

4.

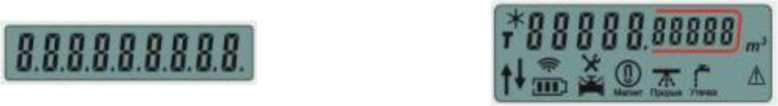

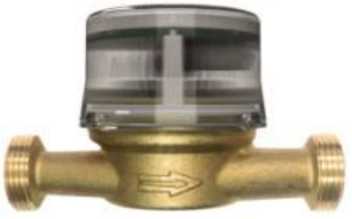

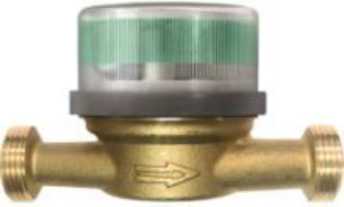

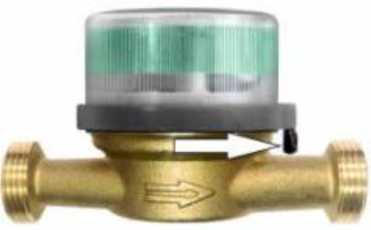

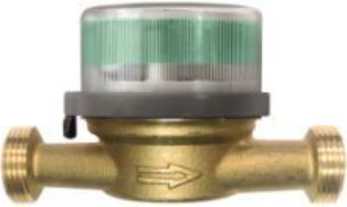

Счетчики холодной и горячей воды крыльчатые электронные

Авангард

С

91362-24

Авангард-15 РС1 зав. №49-001016; Авангард-15Г РС1 зав. № 49-001015; Авангард-20Х РС2 зав. № 49-001017

Открытое акционерное общество "Авангард" (ОАО "Авангард"), г. Санкт-Петербург

Открытое акционерное общество "Авангард" (ОАО "Авангард"), г. Санкт-Петербург

ОС

ГОСТ Р 8.10122022

6 лет

Открытое акционерное общество "Авангард" (ОАО "Авангард"), г. Санкт-Петербург

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

10.07.2023

5.

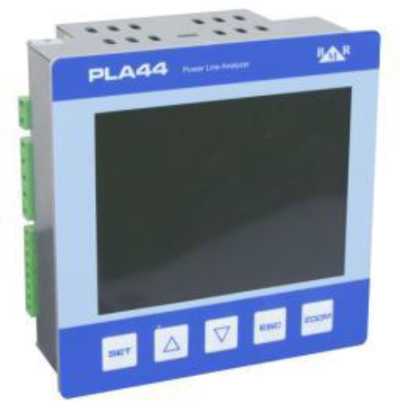

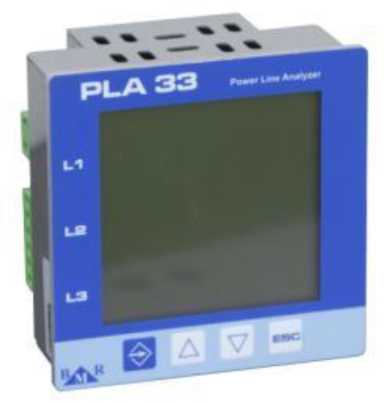

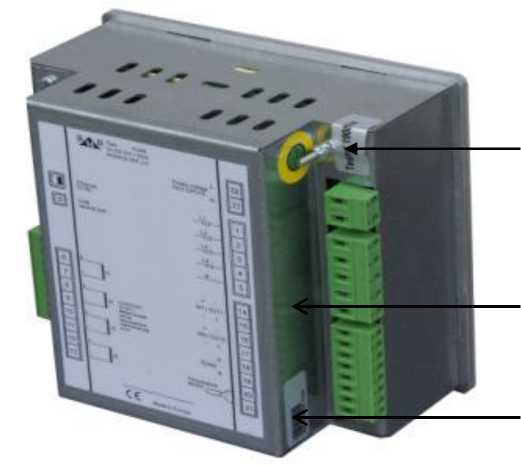

Анализаторы показателей качества электрической энергии

PLA

С

91363-24

BMR21024c0074, BMR1101a50004, BMR1f012d0017

"BMR", Чешская Республика

"BMR", Чешская Республика

ОС

МП206.1- 030-2023

4 года

Общество с ограниченной ответственностью "ЭТК "Джоуль" (ООО "ЭТК "Джоуль"), г. Москва

ФГБУ "ВНИИМС", г. Москва

13.07.2023

6.

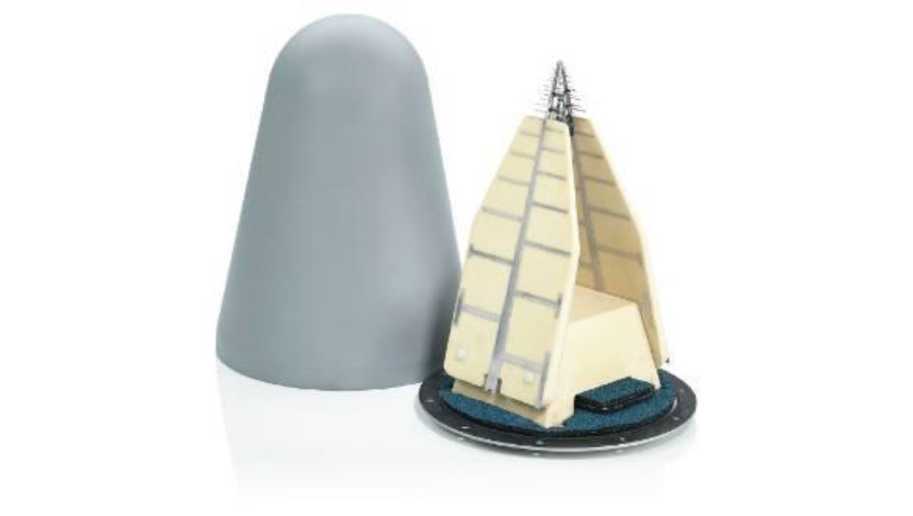

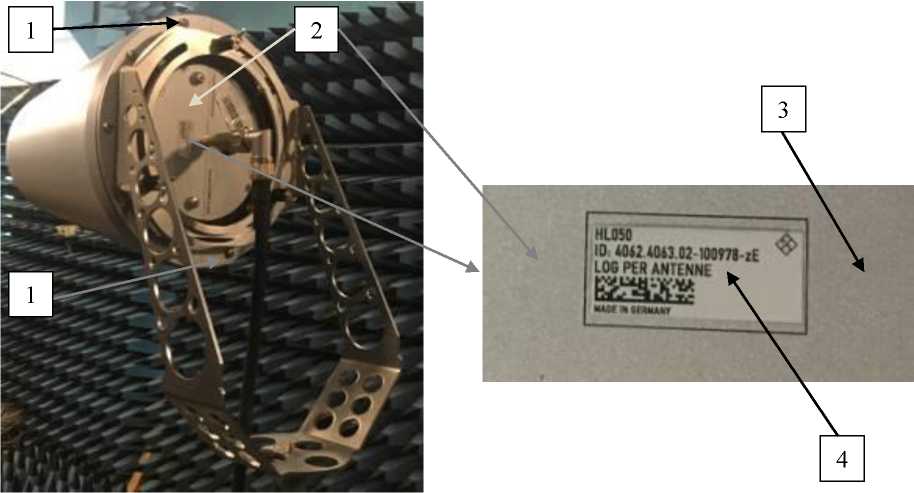

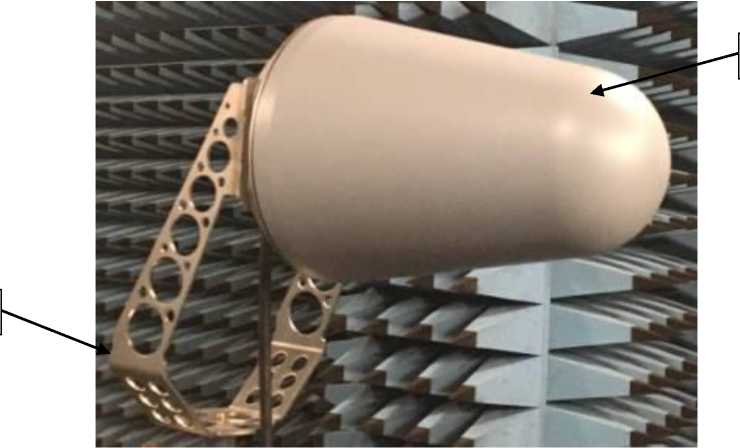

Антенна измерительная

HL050

Е

91364-24

100978

"Rohde&Schwa rz GmbH & Со. КG", Германия

"Rohde&Schwa rz GmbH & Со. КG", Германия

ОС

МП HL050-1009782023

2 года

Федеральное бюджетное учреждение " Государствен-

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск,

26.10.2023

ный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ"), г. Екатеринбург

рп. Менделеево

7.

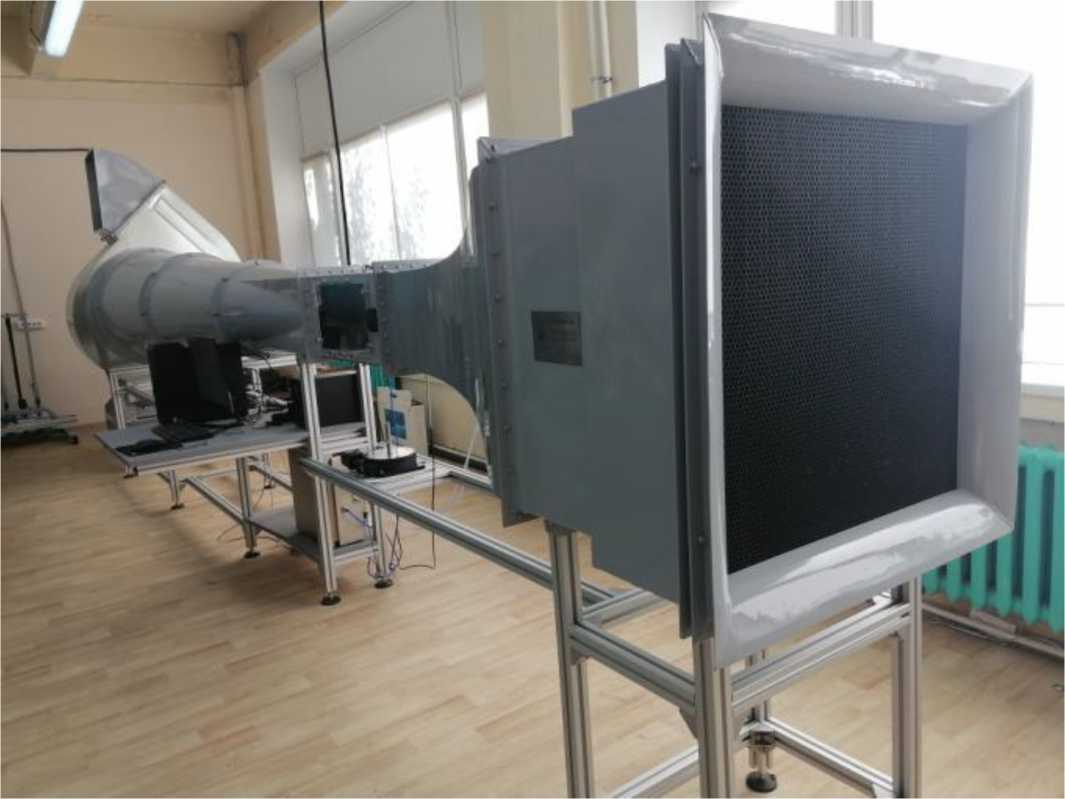

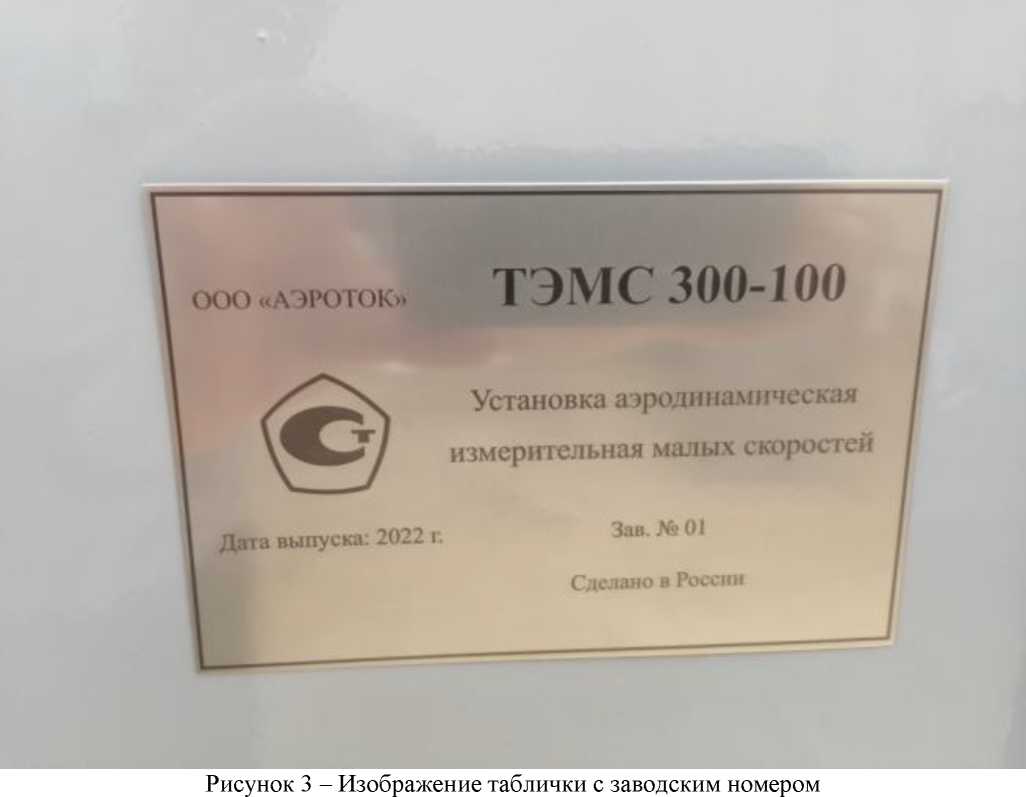

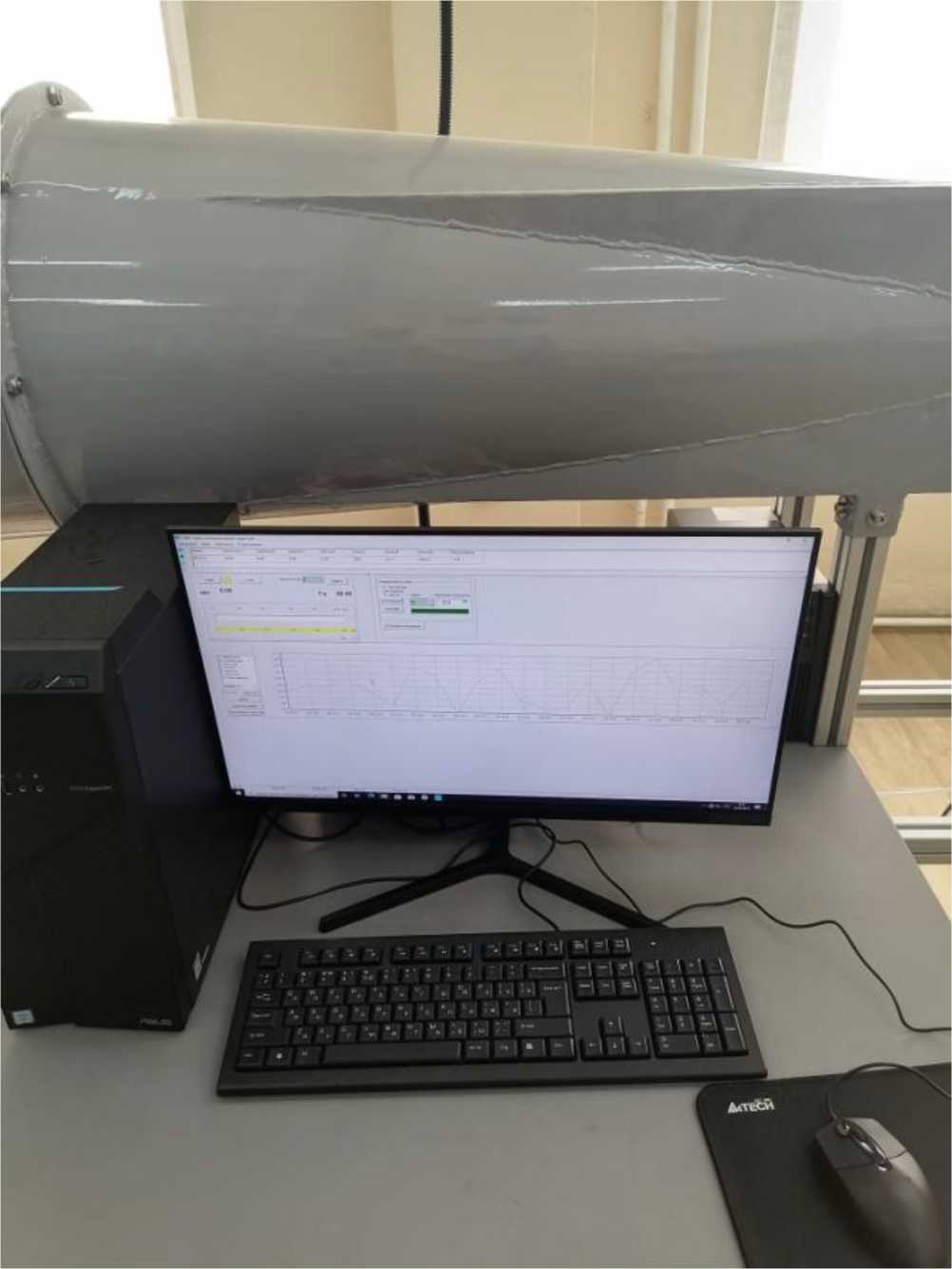

Установки аэродинамические измерительные малых скоростей

ТЭМС 300

С

91365-24

01

Общество с ограниченной ответственностью "АЭРОТОК" (ООО "АЭРО ТОК"), г. Санкт- Петербург

Общество с ограниченной ответственностью "АЭРОТОК" (ООО "АЭРО ТОК"), г. Санкт-Петербург

ОС

МП 25500408-2023

2 года

Общество с ограниченной ответственностью "АЭРОТОК" (ООО "АЭРО ТОК"), г. Санкт-Петербург

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

07.12.2023

8.

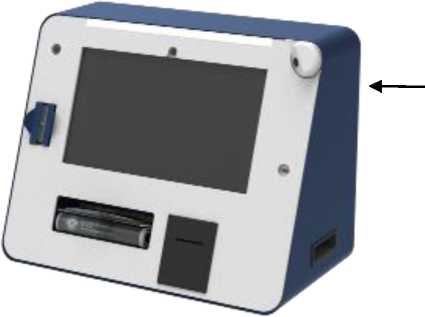

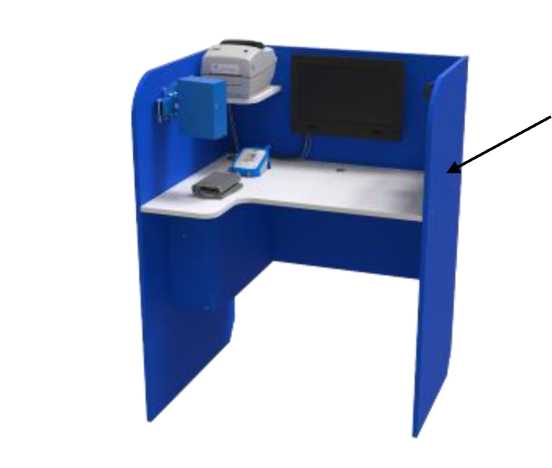

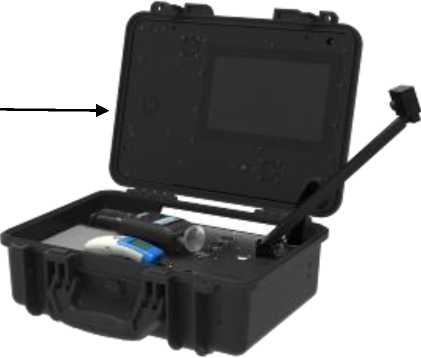

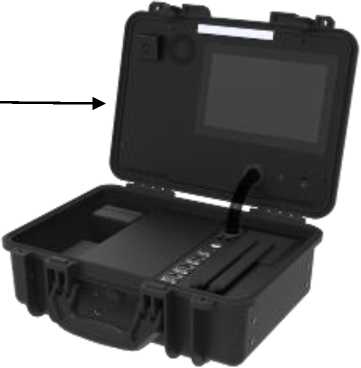

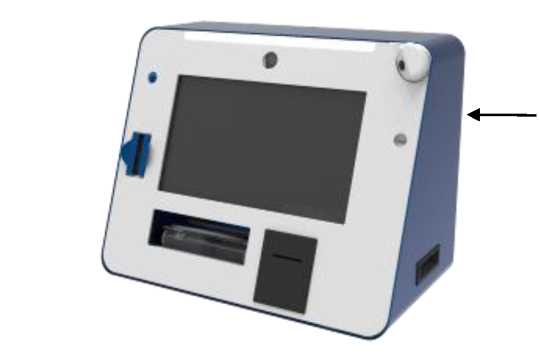

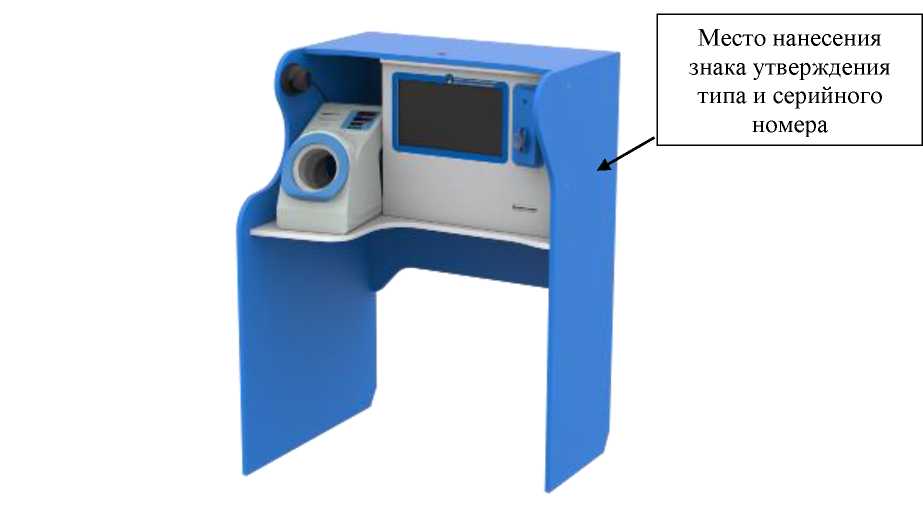

Системы автоматизированные проведения медицинских осмотров

Medpoin t24

С

91366-24

Medpoint24 Базовый, сер. № А240920181900-06873; Medpoint24 Закрытый (Тип 1), сер. № А240920181900-06868; Medpoint24 Закрытый (Тип 2), сер. № А240920181900-06871; Medpoint24 Закрытый (Тип 3), сер. № А240920181900-06875; Medpoint24 Мобильный (Тип 1), сер. № А240920181900-06556; Medpoint24 Мобильный (Тип

Общество с ограниченной ответственностью "МедПоинт24- Лаб" (ООО "МедПоинт24- Лаб"), г. Москва

Общество с ограниченной ответственностью "МедПоинт24- Лаб" (ООО "МедПоинт24- Лаб"), г. Москва

ОС

ИМТ-МП- 0027-2023

1 год

Общество с ограниченной ответственностью "МедПоинт24-Лаб" (ООО "МедПоинт24- Лаб"), г. Москва

ФГБУ "ВНИИИМТ" Росздравнадзора, г. Москва

10.11.2023

2), сер. № А240920181900-06886; Medpoint24 Настольный (Тип 1) , сер. № А240920181900-06881; Medpoint24 Настольный (Тип 2) , сер. № А240920181900- 06882

9.

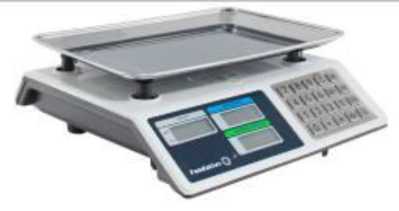

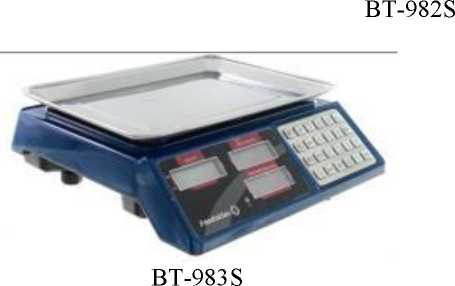

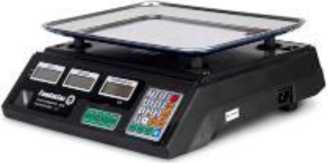

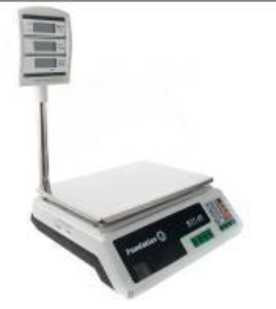

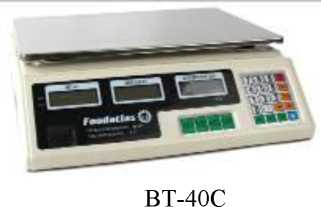

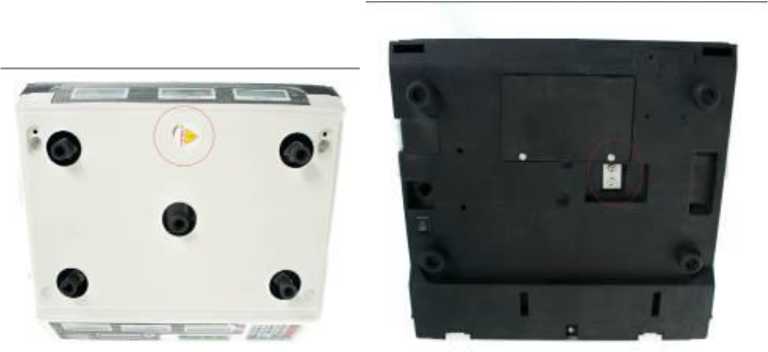

Весы торговые электронные

ВТ

С

91367-24

05807230029

"Yongkang Yongzhou Weighing Apparatus Co., Ltd.", Китай

"Yongkang Yongzhou Weighing Apparatus Co., Ltd.", Китай

ОС

ГОСТ OIML R 76-1-2011 "ГСИ. Весы неавто-матическо-го действия. Часть 1. Метрологические и технические требования. Испытания" (приложение ДА)

1 год

Общество с ограниченной ответственностью "Агроресурс" (ООО "Агроресурс"), г. Челябинск

ЗАО КИП "МЦЭ", г. Москва

02.10.2023

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АО "Татэнерго-сбыт" шест-

Обозна чение отсутствует

Е

91368-24

17

Акционерное общество "Татэнерго-сбыт" (АО "Татэнерго-сбыт"), г. Казань

Акционерное общество "Татэнерго-сбыт" (АО "Татэнерго-сбыт"), г. Казань

ОС

МП 26.51.43/26 0/23

4 года

Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК"), г. Москва

ООО "Энерго-тестконтроль", г. Москва

27.10.2023

надцатая очередь

11.

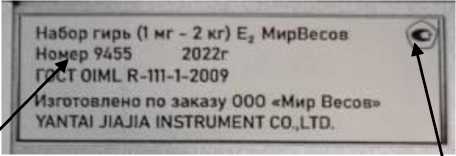

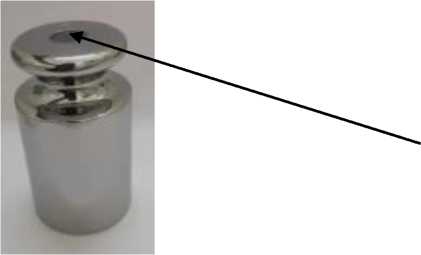

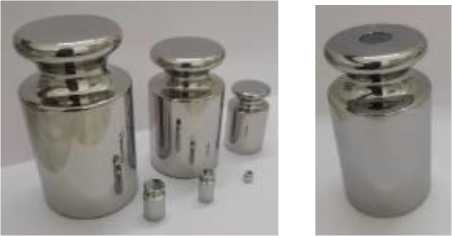

Гири классов точности Е2, F1, F2, М1

МирВе-сов

С

91369-24

наборы гирь зав. №№9455, 9454; гири зав. №№9456, 9457, 9459, 9458, 9460, 9461

Компания Yantai Jiajia Instrument Co., Ltd, Китай

Компания Yantai Jiajia Instrument Co., Ltd, Китай

ОС

ГОСТ OIML R 111-1 - 2009 (Приложение ДА)

1 год

Общество с ограниченной ответственностью "Мир Весов" (ООО "Мир Весов"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

12.12.2023

12.

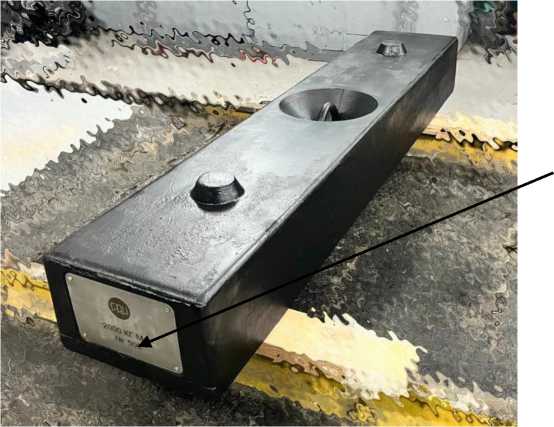

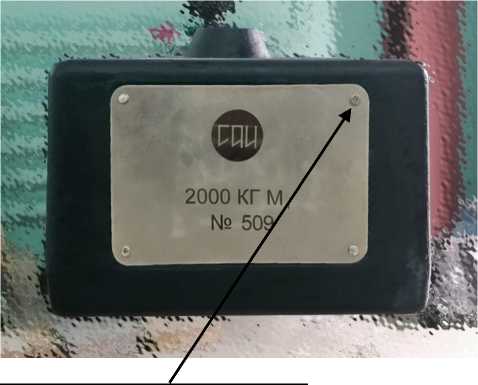

Гири 2000 М1

Обозначение отсутствует

С

91370-24

509

Общество с ограниченной ответственностью "СпецАвто-Инжиниринг" (ООО "Спе-цАвтоИнжи-ниринг"), г. Москва

Общество с ограниченной ответственностью "СпецАвто-Инжиниринг" (ООО "Спе-цАвтоИнжи-ниринг"), г. Москва

ОС

ГОСТ OIML R 111-1 - 2009 (Приложение ДА)

1 год

Общество с ограниченной ответственностью "СпецАвто-Инжиниринг" (ООО "Спе-цАвтоИнжи-ниринг"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

08.12.2023

13.

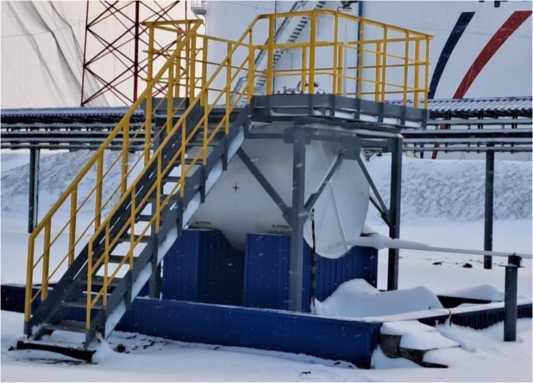

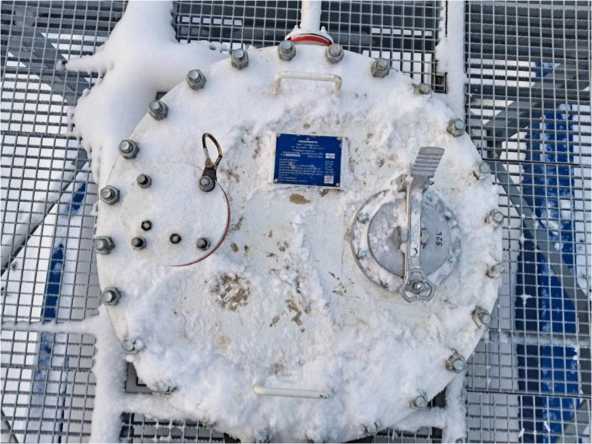

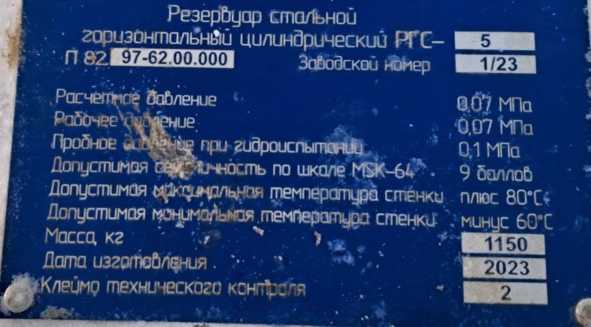

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-5

Е

91371-24

1/23

Общество с ограниченной ответственностью "ТЕХИН- ВЕСТ" (ООО "ТЕХИН- ВЕСТ"), г. Краснодар

Общество с ограниченной ответственностью "ТЕХИН- ВЕСТ" (ООО "ТЕХИН- ВЕСТ"), г. Краснодар

ОС

ГОСТ 8.346-2000

5 лет

Общество с ограниченной ответственностью "ТЕХИН-ВЕСТ" (ООО "ТЕХИН-ВЕСТ"), г. Краснодар

ФБУ "Липецкий ЦСМ", г. Липецк

07.12.2023

14.

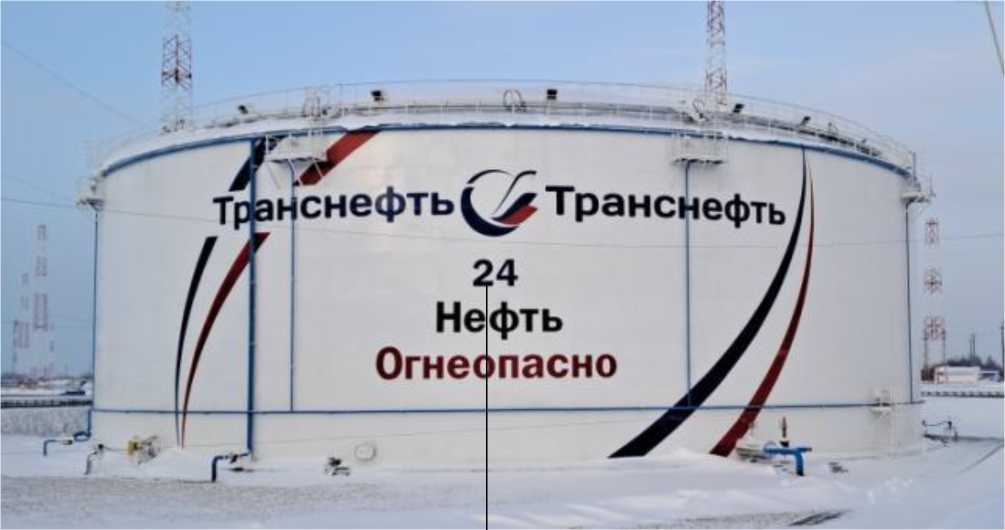

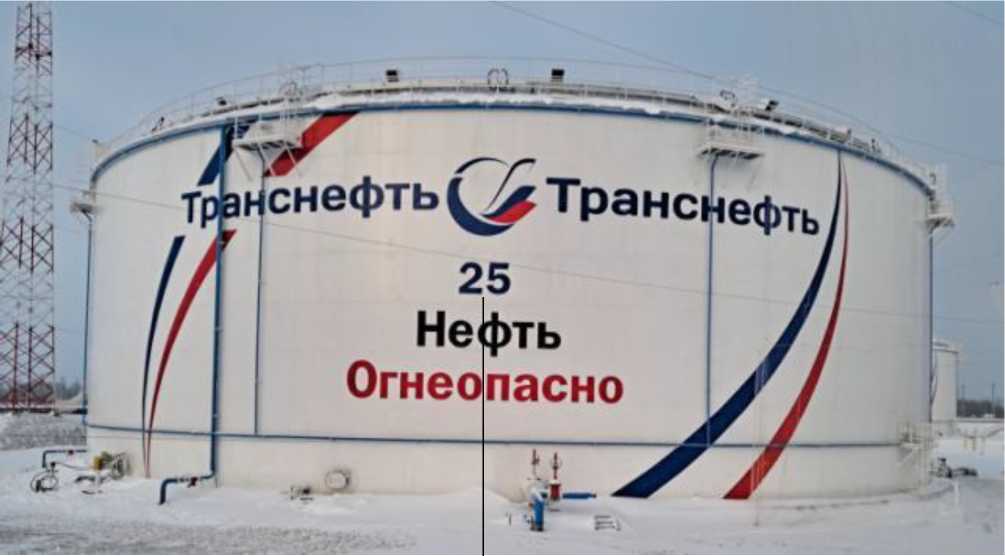

Резервуары стальные вертикальные цилиндрические

РВСП- 50000

Е

91372-24

24, 25

Общество с ограниченной ответственностью "ТЕХИН- ВЕСТ" (ООО "ТЕХИН- ВЕСТ"), г. Краснодар

Общество с ограниченной ответственностью "ТЕХИН- ВЕСТ" (ООО "ТЕХИН- ВЕСТ"), г. Краснодар

ОС

ГОСТ 8.570-2000

5 лет

Общество с ограниченной ответственностью "ТЕХИН-ВЕСТ" (ООО "ТЕХИН- ВЕСТ"), г. Краснодар

ФБУ "Липецкий ЦСМ", г. Липецк

07.12.2023

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91359-24 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ Суземка

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ Суземка (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 518. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ПС 110 кВ Суземка, ОРУ-35 кВ, 1 сш 35 кВ, ВЛ 35 кВ Суземка - Невдольск	ТГМ кл.т. 0,2S Ктт = 200/5 рег. № 59982-15	НАЛИ-СЭЩ кл.т. 0,2 Ктн = 35000/100 рег. № 51621-12	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04	ЭКОМ-3000 рег. № 17049-09	СТВ-01 рег. № 49933-12
2	ПС 110 кВ Суземка, ОРУ-35 кВ, 2 сш 35 кВ, ВЛ 35 кВ Суземка - Страчево	ТГМ кл.т. 0,2S Ктт = 200/5 рег. № 59982-15	НАЛИ-СЭЩ кл.т. 0,2 Ктн = 35000/100 рег. № 51621-12	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
3	ПС 110 кВ Суземка, КРУН-10 кВ, 1сш 10 кВ, яч.1, ВЛ 10 кВ ф. 1014	ТЛМ-10 кл.т. 0,5 Ктт = 150/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
4	ПС 110 кВ Суземка, КРУН-10 кВ, 1сш 10 кВ, яч.3, ВЛ 10 кВ ф. 1013	ТЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04

1	2	3	4	5	6
5	ПС 110 кВ Суземка, КРУН-10 кВ, 1сш 10 кВ, яч.5 ВЛ 10 кВ ф. 1012	ТЛМ-10 кл.т. 0,5 Ктт = 150/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04	ЭКОМ-3000 рег. № 17049-09
6	ПС 110 кВ Суземка, КРУН-10 кВ, 1сш 10 кВ, яч.9, ВЛ 10 кВ ф. 1011	ТЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
7	ПС 110 кВ Суземка, КРУН-10 кВ, 1сш 10 кВ, яч.11, ВЛ 10 кВ ф. 1010	ТЛМ-10 кл.т. 0,5 Ктт = 150/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
8	ПС 110 кВ Суземка, КРУН-10 кВ, 1сш 10 кВ, яч.13, ВЛ 10 кВ ф. 1009	ТЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
9	ПС 110 кВ Суземка, КРУН-10 кВ, 1сш 10 кВ, яч.15, ВЛ 10 кВ ф. 1008	ТЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
10	ПС 110 кВ Суземка, КРУН-10 кВ, 1сш 10 кВ, яч.21, ВЛ 10 кВ ф. 1007	ТЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
11	ПС 110 кВ Суземка, КРУН-10 кВ, 2сш 10 кВ, яч.4, ВЛ 10 кВ ф. 1006	ТВЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 1856-63	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04

СТВ-01 рег. № 49933-12

1	2	3	4	5	6	7
12	ПС 110 кВ Суземка, КРУН-10 кВ, 2сш 10 кВ, яч.10, ВЛ 10 кВ ф. 1004	ТВЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 1856-63	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04	ЭКОМ-3000 рег. № 17049-09	СТВ-01 рег. № 49933-12
13	ПС 110 кВ Суземка, КРУН-10 кВ, 2сш 10 кВ, яч.14, ВЛ 10 кВ ф. 1003	ТВЛМ-10 кл.т. 0,5 Ктт = 150/5 рег. № 1856-63	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
14	ПС 110 кВ Суземка, КРУН-10 кВ, 2сш 10 кВ, яч.16, ВЛ 10 кВ ф. 1002	ТЛМ-10 кл.т. 0,5 Ктт = 100/5 рег. № 2473-69	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
15	ПС 110 кВ Суземка, КРУН-10 кВ, 2сш 10 кВ, яч.18, ВЛ 10 кВ ф. 1001	ТВЛМ-10 кл.т. 0,5 Ктт = 200/5 рег. № 1856-63	НТМИ-10-66 кл.т. 0,5 Ктн = 10000/100 рег. № 88465-23	SL7000 кл.т. 0,2S/0,5 рег. № 21478-04
16	ТСН-1 0,4 кВ	ТШП кл.т. 0,5S Ктт = 400/5 рег. № 64182-16	-	Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-20
17	ТСН-2 0,4 кВ	ТШП кл.т. 0,5S Ктт = 400/5 рег. № 64182-16	-	Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-20

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 о/о^зм^т0/»	I100 %<Iизм<I120%
1	2	3	4	5	6
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
3 - 15 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,4	2,9	2,2
16, 17 (Счетчик 0,5S; ТТ 0,5S)	1,0	2,0	1,0	0,8	0,8
	0,8	2,6	1,6	1,1	1,1
	0,5	4,7	2,8	1,9	1,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<IиЗM<I100%	I100 %<Iизм<I120%
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,1	1,3	0,9	0,9
	0,5	1,5	1,0	0,7	0,7
3 - 15 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,4	2,4	1,8
	0,5	-	2,6	1,5	1,2
16, 17 (Счетчик 1,0; ТТ 0,5S)	0,8	4,0	2,6	1,8	1,8
	0,5	2,6	1,7	1,3	1,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<IиЗM<I100%	I100 %<Iизм<I120%
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
3 - 15 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,9	1,2	1,0
	0,8	-	2,9	1,7	1,4
	0,5	-	5,5	3,0	2,3

1	2	3	4	5	6
16, 17 (Счетчик 0,5S; ТТ 0,5S)	1,0	2,3	1,6	1,4	1,4
	0,8	2,9	2,0	1,7	1,7
	0,5	4,9	3,1	2,3	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм<1 20 %	I20 %<1иЗм<1100%	I100 %<1изм<1120%
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	0	1,7	1,2	1,1
	0,5	2,1	1,4	1,0	1,0
3 - 15 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,5	2,5	1,9
	0,5	-	2,7	1,6	1,4
16, 17 (Счетчик 1,0; ТТ 0,5S)	0,8	5,0	4,0	3,5	3,5
	0,5	4,0	3,4	3,3	3,3

Пр имечания

1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0

нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от I2%.

2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1 до 120 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц диапазон рабочих температур окружающей среды, °C: - для ТТ - для счетчиков - для УСПД - для сервера, УССВ	от 90 до 110 от 1 до 120 0,5 от 49,6 до 50,4 от +10 до +30 от +10 до +30 от +10 до +30 от +18 до +24

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии SL7000:
- средний срок службы до капремонта, лет	20
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии Альфа А1800:
- средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000:
- средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТГМ	6 шт.
Трансформатор тока	ТЛМ-10	16 шт.
Трансформатор тока	ТВЛМ-10	8 шт.
Трансформатор тока	ТШП	6 шт.
Трансформатор напряжения	НАЛИ-СЭЩ	2 шт.
Трансформатор напряжения	НТМИ-10-66	2 шт.
Счетчик электрической энергии многофункциональный	SL7000	15 шт.
Счетчик электрической энергии многофункциональный	Альфа А1800	2 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.020.518.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ Суземка». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-cайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91360-24 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ

Назначение средства измерений

Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТВ-35/25, ТВ-110/52, ТВ-110-50, ТВ 110-II У2, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузки.

К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:

• - ТВ-35/25 зав. № 8592-А, 8592-В, 8592-С, 8598-А, 8598-В, 8598-С;

• - ТВ-110/52 зав. № 205-А, 205-В, 205-С;

• - ТВ-110-50 зав. № 2240-А, 2240-В, 2240-С, 2110-А, 2110-В, 2110-С, 1840-А, 1840-В, 1840-С;

• - ТВ 110-II У2 зав. № 5022-А, 5022-В, 5022-С.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита.

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Метрологические и технические характеристики

Таблица 1.1 - Метрологические характеристики трансформаторов тока ТВ-35/25

Наименование характеристики	Значение для заводских номеров
	8592-А, 8592-В, 8592-С, 8598-А, 8598-В, 8598-С
Номинальный первичный ток 11ном, А	600;750;1000;1500
Номинальный вторичный ток Ъном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	10; 30; 30; 30

Таблица 1.2 - Метрологические характеристики трансформаторов тока ТВ-110/52

Наименование характеристики	Значение для заводских номеров
	205-А, 205-В, 205-С
Номинальный первичный ток 11ном, А	1500; 2000
Номинальный вторичный ток Ъном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	40; 50

Таблица 1.3 - Метрологические характеристики трансформаторов тока ТВ-110-50

Наименование характеристики	Значение для заводских номеров
	2240-А, 2240-В, 2240-С, 2110-А, 2110-В, 2110-С	1840-А, 1840-В, 1840-С
Номинальный первичный ток 11ном, А	1000; 1500; 2000	600
Номинальный вторичный ток Ъном, А	5	5
Номинальная частота Гном, Гц	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	1; 0,5; 0,5	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	50; 40; 50	30

Таблица 1.4 - Метрологические характеристики трансформаторов тока ТВ 110-II У2

Наименование характеристики	Значение для заводских номеров
	5022-А, 5022-В, 5022-С
Номинальный первичный ток 11ном, А	1000; 1200; 1500; 2000
Номинальный вторичный ток Ъном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТВ-35/25; ТВ-110/52; ТВ-110-50; ТВ 110-II У2	1 шт.
Паспорт	ТВ-35/25; ТВ-110/52; ТВ-110-50; ТВ 110-II У2	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Правообладатель

ПО «Уралэлектротяжмаш»

Юридический адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22 Изготовитель

ПО «Уралэлектротяжмаш» (изготовлены в 1967 - 1986 гг.)

Адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Регистрационный № 91361-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения НОЛ-СЭЩ-6-2 У2

Назначение средства измерений

Трансформаторы напряжения НОЛ-СЭЩ-6-2 У2 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы напряжения выполнены в виде опорной конструкции. Корпус трансформаторов напряжения изготовлен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Выводы первичной обмотки «А», «Х» расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток «а», «х» размещены в нижней части трансформатора напряжения на клеммной колодке.

Трансформаторы напряжения укомплектованы прозрачной пластмассовой крышкой, которая предусматривает возможность пломбирования выводов измерительной обмотки для защиты от несанкционированного доступа.

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения НОЛ-СЭЩ-6-2 У2 зав. № 02201-10, 02202-10, 02203-10.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Место нанесения заводского номера

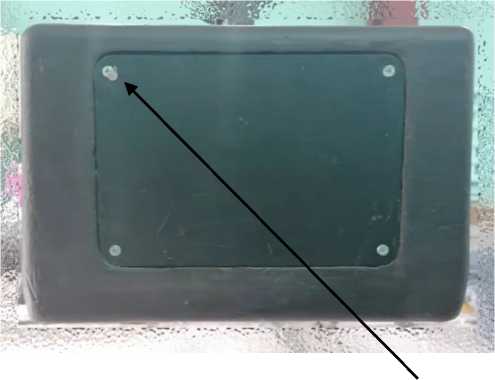

Место пломбировки

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
	02201-10, 02202-10, 02203-10
Номинальное напряжение первичной обмотки и1ном, кВ	6/\3
Номинальное напряжение вторичной обмотки и2ном, В	100/\3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, В^А	30

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения	НОЛ-СЭЩ-6-2 У2	1 шт.
Паспорт	НОЛ-СЭЩ-6-2 У2	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Общество с ограниченной ответственностью «Русский трансформатор»

(ООО «Русский трансформатор»)

ИНН 6313131010

Юридический адрес: 443022, г. Самара, Заводское ш., д. 11

Телефон: +7 (846) 276-39-81

Факс: +7 (846) 276-26-87

Изготовитель

Общество с ограниченной ответственностью «Русский трансформатор»

(ООО «Русский трансформатор»)

ИНН 6313131010

Адрес: 443022, г. Самара, Заводское ш., д. 11

Телефон: +7 (846) 276-39-81

Факс: +7 (846) 276-26-87

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91362-24 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые электронные Авангард

Назначение средства измерений

Счетчики холодной и горячей воды крыльчатые электронные Авангард (далее -счетчики) предназначены для измерений объема холодной воды (в том числе питьевой) и горячей сетевой воды.

Описание средства измерений

К настоящему типу средств измерений относятся счетчики следующих исполнений Авангард-О^Х или Г, отсутствие обозначения означает универсальное исполнение) РС1(РС2), которые отличаются номинальным диаметром (DN), видом водоснабжения (холодное, горячее, универсальное) и электронным блоком (РС1 или РС2).

Счетчики состоят из латунного корпуса, в измерительной камере которого установлена крыльчатка с закрепленным на ней магнитом, и электронного блока с цифровым индикатором.

Принцип работы счетчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей воды.

Поток воды, проходящий через струевыпрямитель, приводит во вращение крыльчатку с закрепленным на ней магнитом. Передача вращения крыльчатки в электронный блок осуществляется при помощи магнитной связи. Электронный блок преобразует число оборотов крыльчатки в показания объёма воды на цифровом индикаторе. Питание электронного блока осуществляется от элемента питания постоянного тока. Крыльчатка с закрепленным магнитом опционально защищена от воздействия внешнего магнитного поля антимагнитным кольцом.

Счетчики обеспечивают дистанционную передачу данных в автоматизированную систему учета энергоресурсов с помощью различных протоколов, в частности: M-Bus, LoRa, NB-IoT, RFID, LTE-450 и другие (в зависимости от заказа).

Счетчики выпускаются различных исполнений, отличающихся номинальным диаметром и электронным блоком. Счетчики имеют исполнения для измерений объема холодной воды, горячей воды и универсальные для измерений объема холодной и горячей воды.

Структура условного обозначения счетчиков:

Авангард -15 Х PC1

• 1 2 3 4

Где:

• 1 - тип прибора;

• 2 - номинальный диаметр;

• 3 - вид водоснабжения:

Х - для холодной воды (от плюс 5 °С до плюс 40 °С включ.);

Г - для горячей воды (от св. плюс 40 °С до плюс 90 °С включ.);

При отсутствии обозначения вида водоснабжения счетчик является универсальным (от плюс 5 °С до плюс 90 включ. °С);

• 4 - исполнения электронного блока: РС1 и РС2 (общий вид дисплея электронного блока в зависимости от исполнения приведены на рисунках 1 - 2). Исполнения электронных блоков отличаются видом и размером дисплея, набором дополнительных функций, которые указываются в руководстве по эксплуатации.

Счетчики выпускаются метрологических классов А, В, С в соответствии с ГОСТ Р 50193.1-92. Горизонтальная установка (Н) - класс В или С, вертикальная установка (V) - класс А или В.

Заводской номер в цифровом формате, состоящий из цифр «49», знака «-» и 6 арабских цифр, периодически отображается на дисплее электронного блока и (или) может наноситься на свободном от надписей пространстве циферблата в виде наклейки. На наклейке, кроме заводского номера, указывается год изготовления счетчика.

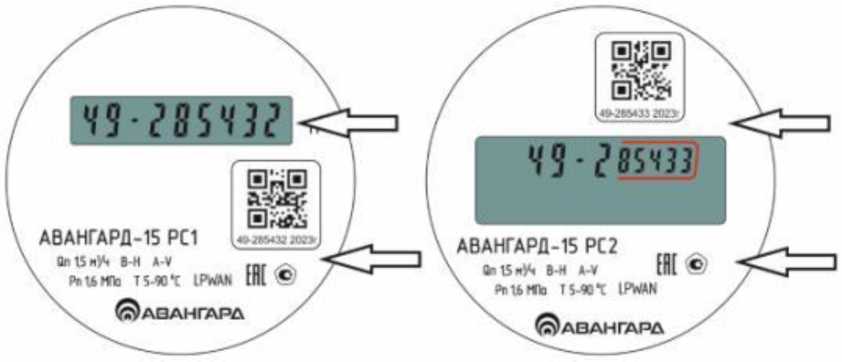

Рисунок 2 - Исполнение РС2

Общий вид счетчиков приведены на рисунках 3 - 5.

Электронный блок соединяется с проточной частью (корпусом) посредством разъемного кольца (рисунок 3), неразъемного кольца (рисунок 4), или защитного колпака (рисунок 5).

Конструкция счетчика с неразъемным кольцом или защитным колпаком обеспечивает защиту от несанкционированного доступа к электронному блоку и элементам счетчика -пломбировка не требуется.

Кольцо или защитный колпак выполняют функции защитной (контрольной) пломбы, поскольку получить доступ к элементам счетчика без видимого повреждения кольца или защитного колпака невозможно.

Для обеспечения защиты от несанкционированного доступа к электронному блоку и элементам счетчика в конструкции с разъемным кольцом требуется пломбировка. Пломбировка счетчиков осуществляется нанесением знака поверки на свинцовую или пластмассовую пломбу. Свинцовая или пластмассовая пломба устанавливается на разъемное кольцо посредством проволоки (рисунок 6).

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Рисунок 7 - Место расположения наклейки с заводским номером счетчика и знака утверждения типа

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении. Метрологические характеристики счетчиков нормированы с учетом программного обеспечения. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные ПО	Значения
Исполнения электронного блока	РС1	РС2
Идентификационное наименование ПО	Flora 868	Flora 878
Номер версии ПО не ниже	и.1.1)Х.Х.Х	и.22)Х.Х.Х
Цифровой идентификатор ПО	-	-
1) u.1. - версия метрологически значимой части ПО; 2) u.2. - версия метрологически значимой части ПО; Х.Х.Х - версия метрологически незначимой части ПО

Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечения счетчиков и измерительную информацию. Уровень защиты программного обеспечения и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с пунктом 4.3 Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальный диаметр DN	15	20
Минимальный объёмный расход воды Qmin, м3/ч
Класс А	0,060	0,100
Класс В	0,030	0,050
Класс С	0,015	0,025
Переходный объёмный расход воды Qt, м3/ч
Класс А	0,150	0,250
Класс В	0,120	0,200
Класс С	0,023	0,038
Номинальный объёмный расход воды Qn, м3/ч	1,5	2,5
Максимальный объёмный расход воды Qmax, м3/ч	3,0	5,0
Порог чувствительности, м3/ч
Класс А, В	0,5 Qmin
Класс С	0,012	0,022
Пределы допускаемой относительной погрешности
при измерении объема, % в диапазоне расходов:
от Qmin до Qt	±5
от Qt до Qmax включ.
при температуре воды:
от +5 °С до +40 °С включ.	±2
св. +40 °С до +90 °С включ.	±3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Номинальный диаметр DN	15	20
Диапазон рабочих температур, °С
для счетчиков холодной воды	от +5 до +40 включ.
для счетчиков горячей воды	св. +40 до +90 включ.
для счетчиков универсальных	от +5 до +90 включ.
Условия эксплуатации:
- диапазон температуры окружающей среды, °С	от +5 до +50
- относительная влажность, %, не более	80
Максимальное рабочее давление, МПа (бар)	1,6 (16)
Потеря давления при расходе Qmax, МПа, не более	0,1
Емкость электронного блока, м3
РС1	99999,9999
РС2	99999,99999
Цена деления младшего разряда, м3	0,00001
Габаритные размеры, мм, не более1)
Длина	от 80 до 130
Ширина	от 60 до 90
Высота	от 60 до 110
Тип присоединительной резьбы счетчика	G 3/4	G 1
Масса, кг	от 0,22 до 0,50
Средний срок службы, лет	122)
Средняя наработка до отказа, ч, не менее	100000
1) в зависимости от исполнения
2) срок службы элемента питания без замены, не менее 6 лет

Знак утверждения типа

наносится на счетчик методом флексографии, шелкографии или лазерной гравировкой в соответствии с рисунком 7, и на титульные листы паспорта и руководства по эксплуатации типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность счетчика холодной и горячей воды крыльчатого Авангард

Наименование	Обозначение	Количество	Примечание
Счетчик холодной и горячей воды крыльчатый	Авангард	1 шт.	исполнение определяется договором на поставку
Паспорт	ПИЖМ.407112.001-01 ПС	1 экз.	-
Руководство по эксплуатации	ПИЖМ.407112.001-01 РЭ	1 экз.	-
Комплект монтажных частей	-	1 комп.	поставляется по отдельному заказу
Обратный клапан	-	1 шт.	поставляется по отдельному заказу

Сведения о методиках (методах) измерений приведены в разделе 7 «Визуальное считывание показаний» Руководства по эксплуатации ПИЖМ.407112.001-01 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ПИЖМ.407112.001-01 ТУ «Счетчики холодной и горячей воды крыльчатые электронные Авангард. Технические условия».

Правообладатель

Открытое акционерное общество «Авангард» (ОАО «Авангард»)

ИНН 7804001110

Юридический адрес: 195271 г. Санкт-Петербург, Кондратьевский пр-кт, д. 72, лит. А, помещ. 48Н

Телефон: 8 (812) 545-05-70, факс: 8 (812) 545-37-85

Web-сайт: www.avangard.org

Е-mail: avangard@avangard.org

Изготовитель

Открытое акционерное общество «Авангард» (ОАО «Авангард»)

ИНН 7804001110

Адрес: 195271 г. Санкт-Петербург, Кондратьевский пр-кт, д. 72, лит. А, помещ. 48Н Телефон: 8 (812) 545-05-70, факс: 8 (812) 545-37-85

Web-сайт: www.avangard.org

Е-mail: avangard@avangard.org

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14,

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91363-24 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы показателей качества электрической энергии PLA

Назначение средства измерений

Анализаторы показателей качества электрической энергии PLA (далее - анализаторы) предназначены для измерения и анализа характеристик напряжения, силы тока, активной, реактивной и полной мощности, коэффициента мощности и показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30-2013, класс А в однофазных и трехфазных сетях переменного тока частотой 50/60 Гц.

Описание средства измерений

Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов тока и напряжения, обработке и передаче данных через интерфейсы под управлением встроенного процессора.

Анализаторы имеют три входа по напряжению, нейтраль и три входа по току (модификация PLA 33); три входа напряжения, нейтраль и четыре входа по току (модификация PLA34); четыре входа напряжения и четыре входа по току (модификация PLA44). Подключение к цепи измерения напряжения осуществляется напрямую или посредством трансформаторов напряжения с выходом 100 или 110 В. Подключение к цепи измерения тока осуществляется посредством трансформаторов тока с выходом 1 или 5 А, преобразователей с выходом 333 мВ или колец Роговского. В приборе предусмотрен ввод соответствующих масштабных коэффициентов при подключении к внешним преобразователям тока и напряжения.

Рабочее положение анализаторов - вертикальное. Крепление осуществляется на панель, или дверцу шкафа, или DIN-рейку (для модификации DL).

На лицевой панели расположены органы индикации и управления. Разъёмы, а также порт связи с персональным компьютером расположены на задней панели анализаторов.

Протоколы связи, используемые в анализаторах: Modbus RTU, Modbus TCP, SNTP, HTTP, FTP, Profibus.

Анализаторы измеряют ПКЭ согласно таблице 7 и записывают результаты в память в соответствии с интервалами усреднения ПКЭ. Память прибора представляет собой энергонезависимое оперативное устройство. Информация из энергонезависимой памяти считывается во внешнюю ЭВМ, где производится ее последующая обработка.

Анализаторы имеют встроенные часы реального времени.

Анализаторы имеют внешнее питание постоянного или переменного тока.

Анализаторы могут комплектоваться дополнительными аналоговыми или дискретными выходами для вывода сигналов измерительной информации в виде аналогового сигнала, пропорционального измеряемой величине, импульсного или релейного выхода.

Функциональные возможности анализаторов в зависимости от модификации приведены в таблице 1.

Таблица 1- Функциональные возможности анализаторов PLA.

Функциональные возможности анализаторов	Модификации анализаторов
	PLA33	PLA34	PLA44
Измеряемые величины и ПКЭ
Напряжения и токи линейные и фазные	+	+	+
Частота	+	+	+
Коэффициент мощности	+	+	+
Мощность: активная, реактивная, полная.	+	+	+
Энергия: активная, реактивная емкостная и индуктивная	+	+	+
Провалы напряжения и перенапряжения	-	+	+
Несимметрия напряжения по нулевой, прямой, обратной последовательностям	-	+	+
Гармоники (до №)	19	50	50
Интергармоники (до №)	-	49	49
Фликер, по EN50160, IEC61000-4-7/4-15	-	+	+
Сервисные функции
Энергонезависимая память	О	+	+
Встроенные часы реального времени	+	+	+
Дополнительное питание	+	+	+
Журнал событий	-	+	+

Заводской номер в виде буквенно-цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами и латинскими буквами на задней части анализатора в виде наклейки с печатью данных полиграфическим способом.

Общий вид анализаторов и место пломбирования приведены на рисунках 1 и 2.

Рисунок 1 - Общий вид анализаторов

Место пломбирования

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Внешний вид задней панели анализаторов с указанием места пломбирования, места нанесения заводского номера и места нанесения знака утверждения типа

Программное обеспечение

Характеристики программного обеспечения (ПО) приведены в таблицах 2-6.

Анализаторы имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное ПО (микропрограмма, отдельная для каждой модификации анализатора) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность анализатора незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью анализатора.

Внешнее ПО (программы «PMS» и «ElectricMA»), устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих, архивных, измеренных и вычисленных), их систематизации, выполнения настроек, контроля и коррекции исходных данных.

Внешнее ПО (программы «PMS» и «ElectricMA»), не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от анализаторов, без какой-либо математической обработки или преобразования.

Таблица 2 - Характеристики программного обеспечения (ПО) «PMS»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«PMS»
Номер версии (идентификационный номер ПО)	не ниже v.1.3.3.0
Цифровой идентификатор ПО	e829c5edfbf3b88a5da6b62950a1667f
Другие идентификационные данные (если имеются)	-

Таблица 3 - Характеристики программного обеспечения (ПО) «ElectricMA»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«ElectricMA»
Номер версии (идентификационный номер ПО)	не ниже v.1.9
Цифровой идентификатор ПО	c9a30f95a81efdcd406583dc04d18549
Другие идентификационные данные (если имеются)	-

Таблица 4 - Характеристики программного обеспечения (ПО) «микропрограмма PLA33»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PLA33.hex
Номер версии (идентификационный номер ПО)	не ниже v.6.5
Цифровой идентификатор ПО	6f505ffcc7d8cd8cca7decba585835c5
Другие идентификационные данные (если имеются)	-

Таблица 5 - Характеристики программного обеспечения (ПО) «микропрограмма PLA34»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PLA34fwUpdate.exe
Номер версии (идентификационный номер ПО)	не ниже v.1.00.04
Цифровой идентификатор ПО	8cbffd0a7933e7b99d0c1 f82e2f16e69
Другие идентификационные данные (если имеются)	-

Таблица 6 - Характеристики программного обеспечения (ПО) «микропрограмма PLA44»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PLA44fwUpdate.exe
Номер версии (идентификационный номер ПО)	не ниже v.1.00.27
Цифровой идентификатор ПО	201ca320fc6a3b2baf45d73753d579cf
Другие идентификационные данные (если имеются)	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в соответствии с Р 50.2.077-2014 - «высокий».

Метрологические и технические характеристики

Основные метрологические и технические характеристики анализаторов показателей качества электрической энергии PLA приведены в таблицах 7-8.

Таблица 7- Метрологические характеристики анализаторов

Характеристика	Значение
	PLA33	PLA34	PLA44
Номинальная частота сети, Гц	50/60
Диапазон измерений среднеквадратического значения фазного напряжения U<b, В	от 10 до 330
Диапазон измерений среднеквадратического значения меж-дуфазного напряжения имф, В	от 18 до 570
Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратического значения фазного напряжения, %	±0,2		±0,1

Продолжение таблицы 7

Характеристика	Значение
	PLA33	PLA34	PLA44
Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратического значения междуфазного напряжения, %	±0,2		±0,1
Диапазон измерений частоты, Гц	от 40 до 70
Пределы допускаемой основной абсолютной погрешности измерений частоты, мГ ц	±10
Диапазон измеряемых n-гармонических составляющих напряжения	от 2 до 19	от 2 до 50
Диапазон измерений коэффициента n-й гармонической составляющей напряжения, %	от 0 до 30
Пределы допускаемой относительной погрешности измерений коэффициента n-й гармонической составляющей напряжения, %	± 5		± 1
Диапазон измеряемых m-гармонических составляющих напряжения	-	от 1 до 49
Диапазон измерений коэффициента m-й гармонической составляющей напряжения, %	-	от 0 до 30
Пределы допускаемой относительной погрешности измерений коэффициента m-й гармонической составляющей напряжения, %	-	± 5	± 1
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения, THDu	от 0 до 30
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения, %	± 5		± 1
Диапазон измерений кратковременной дозы фликера Pst	-	от 0,4 до 10
Диапазон измерений длительной дозы фликера PLt	-	от 0,4 до 10
Пределы допускаемой относительной погрешности измерений кратковременной и длительной дозы фликера, %	-	±5,0
Диапазон измерений глубины провалов напряжения 6Unp, %	-	от 10 до 100
Пределы допускаемой абсолютной погрешности измерений глубины провалов напряжения, %	-	±0,2
Диапазон измерений длительности провалов напряжения Д?я, с	-	от 0,01 до 40
Пределы допускаемой абсолютной погрешности измерений длительности провалов напряжения, с	-	± 0,02
Диапазон    измерений    длительности    временного перенапряжения &tи, с	-	от 0,01 до 40
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с	-	± 0,02

Продолжение таблицы 7

Характеристика	Значение
	PLA33	PLA34	PLA44
Диапазон измерений среднеквадратического значения фазного тока I, А	от 0,01 до 6	от 0,001 до 6
Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратического значения фазного тока, %	±0,2		±0,1
Диапазон измерений суммарного коэффициента гармонических составляющих тока, THDi	от 0 до 99,9
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих тока, %	± 5		± 1
Диапазон измерений коэффициента мощности	от 0,01инд до 0,01емк.
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности	± 0,01
Диапазон измерений полной электрической мощности S, В^А	от 0,1 до 1980	от 0,01 до 1980
Диапазон измерений активной электрической мощности P, Вт	от 0,1 до 1980	от 0,01 до 1980
Диапазон измерений реактивной электрической мощности Q, вар	от 0,1 до 1980	от 0,01 до 1980
Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений полной электрической мощности, %	±0,4
Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений активной электрической мощности, %	±0,4
Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений реактивной электрической мощности, %	±0,4
Пределы допускаемой относительной погрешности измерений активной электрической энергии, %	±1,0		±0,5
Пределы допускаемой относительной погрешности измерений реактивной индуктивной и емкостной электрической энергии, %	±2,5	±1,0

Таблица 8 - Основные технические характеристики анализаторов

Наименование характеристики	Значение
Отображаемое количество единиц измерения с пла-
вающей запятой:
- на ЖКИ анализатора;	4
- в программном обеспечении анализатора	7
Рабочие условия применения:
- температура, °С	от - 25 до + 60
- влажность при температуре +30 оС, %, не более	80
- атмосферное давление, кПа	от 84 до 106,7

Наименование характеристики	Значение
Температурный диапазон транспортирования и хранения, °С: - PLA33, PLA34	от - 40 до + 80
- PLA44	от - 30 до + 80
Напряжение питания, В: Переменный ток	от 207 до 264,5 (кроме PLA33)
Постоянный или переменный ток	от 24 до 65 (для PLA33)
Переменный ток	от 85 до 265 (для PLA33)
Потребляемая мощность, В^А, не более: - PLA33	1,5
- PLA34	5
- PLA44	5
Габаритные размеры, мм, не более - PLA33	96x96x72
- PLA34	96x96x75
- PLA44	144x144x75
Масса, кг, не более - PLA33	0,525
- PLA34	1
- PLA44	1,35
Время непрерывной работы, ч, не менее	Неограниченная продолжительность времени непрерывной работы
Наработка на отказ, ч, не менее	90000
Срок службы, лет, не менее	30

Знак утверждения типа

наносится на заднюю панель корпуса анализаторов в виде наклейки с печатью данных полиграфическим способом, на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Комплект поставки анализаторов приведен в таблице 9.

Таблица 9 - Комплект поставки

Наименование	Количество, шт.	Примечание
Анализатор показателей качества электрической энергии PLA	1
Внешний датчик температуры (только для PLA44)	1	Опционально
Руководство по эксплуатации	1
Методика поверки	1	Опционально
Гарантийный талон	1
Упаковка	1	Коробка из гофрокартона
Примечание: Программное обеспечение «PMS» и «ElectricMA» не входит в комплект поставки и может быть поставлено дополнительно по требованию заказчика. Программное обеспечение «PMS» доступно для бесплатного скачивания на сайте изготовителя.

Сведения о методиках (методах) измерений

приведены в разделе 8 «PLA33. Анализатор показателей качества электрической энергии. Руководство по эксплуатации», в разделе 6 «PLA34. Анализатор показателей качества электрической энергии. Руководство по эксплуатации» и в разделе 6 «PLA44. Анализатор показателей качества электрической энергии. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.655-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ Р 8.689-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний»;

ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемым к ним технических средств»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10^-1 до 140⁶ Гц».

Правообладатель

«BMR», Чешская Республика

Адрес: Lipovka 17, 51601 Rychnov nad Kneznou, Czech Republic

Телефон: + 420-778-066-566

Web-сайт: www.bmr-trading.com

E-mail: export@bmr-traiding.com

Изготовитель

«BMR», Чешская Республика

Адрес: Lipovka 17, 51601 Rychnov nad Kneznou, Czech Republic

Телефон: + 420-778-066-566

Web-сайт: www.bmr-trading.com

E-mail: export@bmr-traiding.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91364-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенна измерительная HL050

Назначение средства измерений

Антенна измерительная HL050 (далее - антенна HL050) в комплекте с измерительными приёмными устройствами и генераторами сигналов предназначена для измерений плотности потока энергии (далее - 1П ПЭ) электромагнитного поля, возбуждения электромагнитного поля с нормируемым значением ППЭ, измерений коэффициентов усиления, коэффициентов калибровки и эффективной площади измерительных антенн и антенных устройств и испытаний технических средств на электромагнитную совместимость.

Описание средства измерений

1ринцип действия антенны HL050 основан на преобразовании 11Э электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Конструктивно антенна HL050 состоит из двух диэлектрических пластин, содержащие логопериодические структуры, пересекающиеся под острым углом в месте расположения вибраторов высоких частот.

Диэлектрические пластины, содержащие логопериодические структуры, закрыты радиопрозрачным колпаком для защиты от механических воздействий.

На металлической подложке основания антенны HL050 для улучшения согласования установлен радиопоглощающий материал

Антенна HL050 запитывается через коаксиальный вход типа SMA (розетка).

Конструкция антенны HL050 предусматривает возможность ее установки на треногу (штатив) с помощью крепления.

Общий вид антенны HL050 приведён на рисунке 1.

Общий вид антенны HL050 со снятым защитным колпаком приведён на рисунке 2.

Схема пломбировки антенны HL050 от несанкционированного доступа представлена на рисунке 3.

Место нанесения знака утверждения типа представлено на рисунке 3.

Место нанесения знака поверки представлено на рисунке 3.

Место нанесения заводского номера в виде 6 (шести) цифр на шильдике, изготовленным методом струйной печати на полиэстеровой пленке представлено на рисунке 3.

• 1 - антенна HL050, закрытая радиопрозрачным колпаком

• 2 - крепление

Рисунок 1 - Общий вид антенны HL050

Рисунок 2 - Общий вид антенны HL050 со снятым защитным колпаком

2

3

4

HUJM         ------

ID MMZ4M3 ОМОвт-iE ™ LOG PER ANfENNE

\

NKBIIttUH        \

• 1 - места пломбирования от несанкционированного доступа

• 2 - место нанесения знака утверждения типа

• 3 - место нанесения знака поверки

• 4 - место нанесения заводского номера

Рисунок 3 - Вид антенны HL050 со стороны основания антенны с указанием места пломбирования от несанкционированного доступа, места нанесения знака утверждения типа, места нанесения знака поверки и места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, ГГц:	от 0,8 до 20,0 включ.
Значения эффективной площади антенны, см2
не менее	1
не более	650
Пределы допускаемой относительной погрешности эффективной площади антенны, %	±12,0
Коэффициент стоячей волны по напряжению, не более	2,0
Относительный уровень кроссполяризационной составляющей, дБ, не более	-25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Номинальное входное сопротивление, Ом	50
Тип выходного ВЧ соединителя	SMA (розетка)
Масса, кг, не более	0,8
Габаритные размеры, мм, не более: - длина - диаметр	300 210
Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность окружающего воздуха, %	от +15 до +35 от 84,0 до 106,7 (от 630 до 800) от 30 до 80

Знак утверждения типа

наносится на титульный лист документов HL050.100978.21 ФО «Антенна измерительная HL050. Формуляр» и HL050.100978.21 РЭ «Антенна измерительная HL050. Руководство по эксплуатации» типографским способом и на корпус антенны рядом с шильдиком, расположенном на металлической подложке основания антенны HL050, в виде этикетки, выполненной типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность антенны HL050

Наименование	Обозначение	Количество
Антенна измерительная HL050, зав. № 100978	-	1 шт.
Крепление	HL0251Z1	1 шт.
Формуляр	HL050.100978.21 ФО	1 экз.
Руководство по эксплуатации	HL050.100978.21 РЭ	1 экз.
Методика поверки	-	1 экз.
Упаковочная тара	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Проведение измерений» документа HL050.100978.21 РЭ «Антенна измерительная HL050. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к антенне измерительной HL050

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.

Правообладатель

«Rohde&Schwarz GmbH & Со. KG», Германия.

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Изготовитель

«Rohde&Schwarz GmbH & Со. KG», Германия.

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91365-24 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки аэродинамические измерительные малых скоростей ТЭМС 300

Назначение средства измерений

Установки аэродинамические измерительные малых скоростей ТЭМС 300 (далее -ТЭМС 300) предназначены для измерений, воспроизведения, хранения и передачи единицы скорости воздушного потока при поверке, калибровке, градуировке и контроле метрологических характеристик средств измерений скорости и направления воздушного потока в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений скорости воздушного потока, утверждённой Приказом Федерального агентства по техническому регулированию и метрологии от 25.11.2019 г. № 2815.

Описание средства измерений

К настоящему типу средств измерений относятся установки аэродинамические измерительные малых скоростей ТЭМС 300, модификаций ТЭМС 300-55, ТЭМС 300-75 и ТЭМС 300100.

Принцип действия ТЭМС 300 основан на воспроизведении равномерного воздушного потока, создаваемого силовой установкой и формируемого с помощью элементов аэродинамического контура. Скорость воздушного потока рассчитывается по измеренным значениям скоростного напора с учетом плотности воздуха и входящим в состав термоанемометром.

ТЭМС 300 состоит из аэродинамического контура, выполненного по схеме прямоточной аэродинамической трубы; силовой установки, построенной на базе радиального вентилятора с частотно регулируемым электроприводом; эталонной измерительной системы скорости воздушного потока. Ламинарность воздушного потока обеспечивается элементами аэродинамического контура: входной коллектор, обеспечивающий плавный вход воздуха в контур; форкамера с хонейкомбом и детурбулизирующими сетками для устранения вихревых неоднородностей и создания равномерно турбулентной структуры потока; сопло со степенью поджатия 5,76, обеспечивающее необходимую равномерность ядра потока; рабочая часть, оборудованная для размещения поверяемых средств измерений; диффузор с углом раскрытия, обеспечивающим безотрывное течение при торможении потока на входе в вентилятор. Для создания скоростей менее 2 м/с предусмотрена установка замедлителя с плотной тканью на выходе выходного диффузора. Выходной диффузор установлен на выходе вентилятора для уменьшения скорости и пульсаций воздуха, выбрасываемого в помещение, которое выполняет функцию обратного канала аэродинамической установки.

Направление воздушного потока задается углом поворота поворотного стола (вместе с установленным на нем поверяемом средстве измерений), представляющего собой диск с радиально направленными штрихами, разделенными на равные доли (градусы), относительно основания.

В состав установки аэродинамической измерительной малых скоростей ТЭМС 300 входят:

Установка аэродинамическая измерительная малых скоростей;

Пневмометрическая трубка ТЭМС ПИТО;

Прецизионная система измерения разности давлений ТЭМС ДАВЛЕНИЕ;

Измеритель скорости потока EE75;

Управляемый круглый стол ТЭМС СТОЛ (по заказу);

Преобразователь давления измерительный CPT6100 (по заказу); Термоанемометрический измеритель TSI8455 (по заказу).

ТЭМС 300 выполняет следующие функции:

• -  создание однородного воздушного потока скоростей в диапазоне от 0,1 до 100 м/с;

• - управление поворотным столом;

• -  выдача результатов измерений на ПК.

Установки аэродинамические измерительные малых скоростей ТЭМС 300 выпускаются в трех модификациях, отличающихся максимальной воспроизводимой скоростью.

Общий вид ТЭМС 300 приведен на рисунке 1. Пломбировки от несанкционированного доступа не предусмотрены. Знак утверждения типа наносится на табличку, устанавливаемую на корпусе (форкамере) ТЭМС 300, методом лазерной гравировки (см. рис.3).

Рисунок 1 - Общий вид ТЭМС 300

Рисунок 2 - Рабочее место оператора ТЭМС 300

Программное обеспечение

Программное обеспечение предназначено для сбора и обработки информации со всех измерительных каналов, расчета скорости воздушного потока, выдачи предупреждений об ошибочных действиях оператора, управления скоростью воздушного потока и управления ротационным столом.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	Tems
Номер версии (идентификационный номер) ПО	1.Х.Х
Цифровой идентификатор ПО (CRC32)	-
Примечание: элемент в обозначении номера версии, замененный символом «х» отвечает за метрологически незначимую часть

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения скорости воздушного потока, м/с для модификаций: ТЭМС 300-100 ТЭМС 300-75 ТЭМС 300-55	от 0,1 до 100 от 0,1 до 75 от 0,1 до 55
Пределы допускаемой абсолютной погрешности воспроизведения скорости воздушного потока Vизм в зоне равных скоростей м/с	± (0,015 + 0,015х^зм) где Vизм - скорость воздушного потока, м/с
Диапазон воспроизведения направления воздушного потока	от 0° до 360°
Пределы допускаемой абсолютной погрешности воспроизведения направления воздушного потока	±0,5°

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Длина стороны квадрата сечения измерительного участка, мм	300
Условия эксплуатации: Относительная влажность воздуха, %	от 15 до 80
Атмосферное давление, кПа	от 84,0 до 106,7
Температура окружающей среды, °С	от 10 до 30
Напряжение электропитания частотой (50±1) Гц, В	от 342 до 437
Максимальная потребляемая электрическая мощность, кВт для модификаций: ТЭМС 300-100	30
ТЭМС 300-75	15
ТЭМС 300-55	5,5
Среднее время наработки до отказа, ч, не менее	10 000
Полный срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на металлическую табличку методом лазерной гравировки, которая крепится на установке.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка аэродинамическая измерительная малых скоростей в составе	ТЭМС 300-хх	1
Пневмометрическая трубка	ТЭМС ПИТО	1
Управляемый круглый стол	ТЭМС СТОЛ	**
Прецизионная система измерения разности давлений	ТЭМС ДАВЛЕНИЕ	*
Преобразователь давления измерительный	CPT6100	**
Измеритель скорости потока	EE75	*
Термоанемометрический измеритель	TSI8455	**
Формуляр ТЭМС 300	АМДФ. 407323.001 ФО	1
Руководство по эксплуатации ТЭМС 300	АМДФ. 407323.001 РЭ	1

Наименование	Обозначение	Количество
Специальное программное обеспечение Руководство пользователя ТЭМС 300	АМДФ. 407323.001 РП	1
* - базовая комплектация; ** - по заказу

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схеме для средств измерений скорости воздушного потока»;

Технические условия «Установки аэродинамические измерительные малых скоростей ТЭМС 300» АМДФ. 407323.001 ТУ.

Правообладатель

Общество с ограниченной ответственностью «Аэроток» (ООО «Аэроток»)

ИНН 7804690237

Юридический адрес: 195297, г. Санкт-Петербург, ул. Брянцева, д. 13, к. 1, лит. а, кв. 26 Телефон/факс: +7 904 512 03 35

E-mail: pavel_zimenkov@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Аэроток» (ООО «Аэроток»)

ИНН 7804690237

Адрес: 195297, г. Санкт-Петербург, ул. Брянцева, д. 13, к. 1, лит. а, кв. 26 Телефон/факс: +7 904 512 03 35

E-mail: pavel_zimenkov@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14,

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные проведения медицинских осмотров Medpoint24

Назначение средства измерений

Системы автоматизированные проведения медицинских осмотров Medpoint24 (далее -системы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления и частоты пульса.

Описание средства измерений

Принцип работы канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала измерений частоты пульса основан на определении по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления.

Принцип работы канала термометрии основан на измерении, дальнейшем преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности тела.

Принцип работы канала измерения массовой концентрации паров этанола в выдыхаемом воздухе основан на работе электрохимического датчика.

Системы выпускаются в следующих исполнениях:

• - Medpoint24 Базовый;

• - Medpoint24 Закрытый (Тип 1);

• - Medpoint24 Закрытый (Тип 2);

• - Medpoint24 Закрытый (Тип 3);

• - Medpoint24 Мобильный (Тип 1);

• - Medpoint24 Мобильный (Тип 2);

• - Medpoint24 Настольный (Тип 1);

• - Medpoint24 Настольный (Тип 2).

Конструктивно системы отличаются форм-фактором и реализованы в виде измерительных каналов, измеряющих физиологические параметры человека, размещенных в закрытом столе, чемодане, устройстве, внутри которого дополнительно размещаются управляющие устройства, средства передачи, подключенные к системе. Полученные данные собираются и анализируются с помощью программного обеспечения для анализа данных и отображаются на функциональном дисплее. Исходя из исполнения, системы являются статичными или мобильными, к которым выведена камера видеофиксации для записи прохождения осмотра.

Серийный номер наносится на маркировочную табличку типографским методом в буквенно-цифровом формате.

Общий вид систем с указанием места нанесения знака утверждения типа и серийного номера представлен на рисунках 1-8. Нанесение знака поверки на системы не предусмотрено.

Пломбирование мест настройки (регулировки) систем не предусмотрено.

Место нанесения знака утверждения типа и серийного номера

Рисунок 1 - Общий вид систем исполнения Medpoint24 Базовый, место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения типа и серийного номера

Рисунок 2 - Общий вид систем исполнения Medpoint24 Закрытый (Тип 1), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения типа и серийного номера

Рисунок 3 - Общий вид систем исполнения Medpoint24 Закрытый (Тип 2), место нанесения

знака утверждения типа и место нанесения серийного номера

Рисунок 4 - Общий вид систем исполнения Medpoint24 Закрытый (Тип 3), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения типа и серийного номера (наносится на обратной стороне корпуса системы)

Рисунок 5 - Общий вид систем исполнения Medpoint24 Мобильный (Тип 1), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения типа и серийного номера (наносится на обратной стороне корпуса системы)

Рисунок 6 - Общий вид систем исполнения Medpoint24 Мобильный (Тип 2), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения типа и серийного номера (наносится на обратной стороне корпуса системы)

Рисунок 7 - Общий вид систем исполнения Medpoint24 Настольный (Тип 1), место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения типа и серийного номера (наносится на обратной стороне корпуса системы)

Рисунок 8 - Общий вид систем исполнения Medpoint24 Настольный (Тип 2), место нанесения знака утверждения типа и место нанесения серийного номера

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) предназначено для управления, считывания и сохранения результатов измерений, изменения настроек и параметров системы. Программное обеспечение системы запускается в автоматическом режиме после включения. ПО защищено от преднамеренных и непреднамеренных изменений.

ПО является метрологически значимым.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма)
ПО Medpoint24 - Терминал	3.X
ПО Medpoint24 - Медработник	3.X
ПО Medpoint24 - Диспетчер	3.X
ПО Medpoint24 - Директор	3.X
ПО Medpoint24 - Сервер	3.X
Примечания: 1 «X» - номер версии метрологически незначимой части встроенного ПО, может принимать целые значения в диапазоне от 0 до 9. 2 «3» - номер версии метрологически значимой части встроенного ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики встроенного анализатора паров этанола

(алкотестер)

Наименование характеристики	Значение
Метод измерения массовой концентрации паров этанола в выдыхаемом воздухе	электрохимический
Диапазон измерений массовой концентрации паров этанола в выдыхаемом воздухе, мг/л	от 0,0 до 1,5
Пределы допускаемой абсолютной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе в диапазоне от 0,0 до 0,5 мг/л включ., мг/л	±0,05

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе в диапазоне св. 0,5 до 1,5 мг/л включ., %	±10

Таблица 3 - Метрологические характеристики встроенного инфракрасного бесконтактного пирометра (термометра)

Наименование характеристики	Значение
Метод измерения температуры	бесконтактный
Диапазон измерений температуры, °C	от 32,0 до 42,0
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±0,3

Таблица 4 - Метрологические характеристики встроенного измерителя артериального давления и частоты пульса (тонометр)

Наименование характеристики	Значение
Метод измерения избыточного давления воздуха в манжете	осциллометрический
Диапазон измерений избыточного давления воздуха в манжете, мм рт.ст.: - для исполнения Medpoint24 Базовый	от 40 до 260
- для исполнения Medpoint24 Закрытый (Тип 1)	от 40 до 260
- для исполнения Medpoint24 Закрытый (Тип 2)	от 20 до 300
- для исполнения Medpoint24 Закрытый (Тип 3)	от 20 до 300
- для исполнения Medpoint24 Мобильный (Тип 1)	от 40 до 260
- для исполнения Medpoint24 Мобильный (Тип 2)	от 40 до 260
- для исполнения Medpoint24 Настольный (Тип 1)	от 40 до 260
- для исполнения Medpoint24 Настольный (Тип 2)	от 40 до 260
Пределы допускаемой абсолютной погрешности измерений избыточного давления воздуха в манжете, мм рт.ст.	±3
Диапазон измерений частоты пульса, мин-1: - для исполнения Medpoint24 Базовый	от 40 до 160
- для исполнения Medpoint24 Закрытый (Тип 1)	от 40 до 160
- для исполнения Medpoint24 Закрытый (Тип 2)	от 30 до 200
- для исполнения Medpoint24 Закрытый (Тип 3)	от 30 до 200
- для исполнения Medpoint24 Мобильный (Тип 1)	от 40 до 160
- для исполнения Medpoint24 Мобильный (Тип 2)	от 40 до 160
- для исполнения Medpoint24 Настольный (Тип 1)	от 40 до 160
- для исполнения Medpoint24 Настольный (Тип 2)	от 40 до 160
Пределы допускаемой относительной погрешности измерений частоты пульса, %	±5

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 200 до 240 от 50 до 60
- напряжение постоянного тока, В: - для исполнений Medpoint24 Мобильный (Тип 1) и Medpoint24 Мобильный (Тип 2)	от 10,5 до 13,5

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более: - для исполнения Medpoint24 Базовый	882х735х1165
- для исполнения Medpoint24 Закрытый (Тип 1)	872x862x1260
- для исполнения Medpoint24 Закрытый (Тип 2)	872х621х1260
- для исполнения Medpoint24 Закрытый (Тип 3)	872х761х1260
- для исполнения Medpoint24 Мобильный (Тип 1)	465х360х175
- для исполнения Medpoint24 Мобильный (Тип 2)	465х360х175
- для исполнения Medpoint24 Настольный (Тип 1)	530х286х410
- для исполнения Medpoint24 Настольный (Тип 2)	530x286x410
Масса, кг, не более: - для исполнения Medpoint24 Базовый	50
- для исполнения Medpoint24 Закрытый (Тип 1)	50
- для исполнения Medpoint24 Закрытый (Тип 2)	55
- для исполнения Medpoint24 Закрытый (Тип 3)	50
- для исполнения Medpoint24 Мобильный (Тип 1)	10
- для исполнения Medpoint24 Мобильный (Тип 2)	10
- для исполнения Medpoint24 Настольный (Тип 1)	20
- для исполнения Medpoint24 Настольный (Тип 2)	20
Условия эксплуатации: - температура окружающего воздуха, °С	от +10 до +40
- относительная влажность окружающего воздуха, %	от 30 до 85
- атмосферное давление, кПа	от 84 до 106
Средний срок службы, лет	5

Знак утверждения типа

наносится на маркировочную табличку любым технологическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система автоматизированная проведения медицинских осмотров Medpoint24	- Medpoint24 Базовый - Medpoint24 Закрытый (Тип 1) - Medpoint24 Закрытый (Тип 2) - Medpoint24 Закрытый (Тип 3) - Medpoint24 Мобильный (Тип 1) - Medpoint24 Мобильный (Тип 2) - Medpoint24 Настольный (Тип 1) - Medpoint24 Настольный (Тип 2)	1 шт.
Модуль ПО Medpoint24: - медработник; - диспетчер; - директор; - администратор; - терминал; - сервер.	-	1 шт. 1) 1 шт. 1) 1 шт. 1) 1 шт. 1) 1 шт. 1 шт. 1)1

Наименование	Обозначение	Количество
Паспорт: - исполнение Medpoint24 Базовый; - исполнение Medpoint24 Закрытый (Тип 1); - исполнение Medpoint24 Закрытый (Тип 2); - исполнение Medpoint24 Закрытый (Тип 3); - исполнение Medpoint24 Мобильный (Тип 1); - исполнение Medpoint24 Мобильный (Тип 2); - исполнение Medpoint24 Настольный (Тип 1); - исполнение Medpoint24 Настольный (Тип 2).	ПС 26.60.12-002-31108056-2023 ПС 26.60.12-003-31108056-2023 ПС 26.60.12-004-31108056-2023 ПС 26.60.12-005-31108056-2023 ПС 26.60.12-006-31108056-2023 ПС 26.60.12-007-31108056-2023 ПС 26.60.12-008-31108056-2023 ПС 26.60.12-009-31108056-2023	1 экз.
Руководство по эксплуатации: - исполнение Medpoint24 Базовый; - исполнение Medpoint24 Закрытый (Тип 1); - исполнение Medpoint24 Закрытый (Тип 2); - исполнение Medpoint24 Закрытый (Тип 3); - исполнение Medpoint24 Мобильный (Тип 1); - исполнение Medpoint24 Мобильный (Тип 2); - исполнение Medpoint24 Настольный (Тип 1); - исполнение Medpoint24 Настольный (Тип 2).	РЭ 26.60.12-003-31108056-2023 РЭ 26.60.12-004-31108056-2023 РЭ 26.60.12-005-31108056-2023 РЭ 26.60.12-005-31108056-2023 РЭ 26.60.12-006-31108056-2023 РЭ 26.60.12-006-31108056-2023 РЭ 26.60.12-007-31108056-2023 РЭ 26.60.12-007-31108056-2023	1 экз.
Формуляр: - исполнение Medpoint24 Базовый; - исполнение Medpoint24 Закрытый (Тип 1); - исполнение Medpoint24 Закрытый (Тип 2); - исполнение Medpoint24 Закрытый (Тип 3); - исполнение Medpoint24 Мобильный (Тип 1); - исполнение Medpoint24 Мобильный (Тип 2); - исполнение Medpoint24 Настольный (Тип 1); - исполнение Medpoint24 Настольный (Тип 2).	ФО 26.60.12-002-31108056-2023 ФО 26.60.12-002-31108056-2023 ФО 26.60.12-002-31108056-2023 ФО 26.60.12-002-31108056-2023 ФО 26.60.12-002-31108056-2023 ФО 26.60.12-002-31108056-2023 ФО 26.60.12-002-31108056-2023 ФО 26.60.12-002-31108056-2023	1 экз.
Сервисное руководство^	-	1 экз.
Термопринтер1)	Атол ТТ41 или Атол ТТ42 или Атол BP21 или GPRINTER GP -1624tc или GPRINTER GP - 1824tc или Mertech LP58 EVA	1 шт.
Считыватель карт1)	Smartec ST-CE011EM или Smartec ST-CE011MF или PROX КСУ-125-USB или OMNIKEY 5422	1 шт.
Манжета1)	Манжета MP24-CUFF или Манжета Cuff-LDU или Манжета AND Cufbox или Манжета Microlife WatchBP или Манжета СберЗдоровье или Манжета OMRON	1 шт.
Мундштук воронка1)	Мундштук-воронка к Динго E-200 / E-200B или Мундштук-воронка Medpoint24	1 шт.
Мундштук одноразовый1)	Мундштук одноразовый для анализатора паров этанола Dingo E200 или Мундштук одноразовый	100 шт.

Наименование	Обозначение	Количество
Переходник для одноразового мундштука1)	Мундштук одноразовый для анализатора паров этанола Dingo E200 или Переходник для одноразового мундштука Medpoint24	10 шт.
1) Поставляется по заказу

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение, устройство и функционирование» руководств по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Федерального агентства по техническому регулированию Росстандарта от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Приказ Федерального агентства по техническому регулированию Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 30 декабря 2019 г. № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;

ТУ 26.60.12-002-31108056-2023 «Система автоматизированная проведения медицинских осмотров Medpoint24. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «МедПоинт24-Лаб» (ООО «МедПоинт24-Лаб»)

ИНН 9731005032

Адрес юридического лица: 125009, г. Москва, вн. тер. г. муниципальный округ Тверской, ул. Тверская, д. 18, к. 1, помещ. 1/1

Телефон: 8-800-550-58-15

Web-сайт: www.medpoint24.ru

E-mail: support@medpoint24.ru

Изготовитель

Общество с ограниченной ответственностью «МедПоинт24-Лаб» (ООО «МедПоинт24-Лаб»)

ИНН 9731005032

Адрес юридического лица: 125009, г. Москва, вн. тер. г. муниципальный округ Тверской, ул. Тверская, д. 18, к. 1, помещ. 1/1

Адрес места осуществления деятельности: 115088, г. Москва, ул. Угрешская, д. 2, стр. 15

Телефон: 8-800-550-58-15

Web-сайт: www.medpoint24.ru

E-mail: support@medpoint24.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора) Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312253.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91367-24 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы торговые электронные ВТ

Назначение средства измерений

Весы торговые электронные ВТ (далее по тексту - весы) предназначены для определения массы различных грузов, товаров пищевого и непищевого назначения, а также определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара.

Описание средства измерений

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей.

Конструктивно весы состоят из следующих функциональных узлов:

• - грузоприемное устройство (далее — ГПУ): механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик);

-электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара на основе заранее введенной оператором цены за единицу товара;

• - показывающее устройство;

• - клавиатура оператора.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство автоматической установки нуля (Т.2.7.2.3);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство установки по уровню (Т.2.7.1).

• - вычисление стоимости — для весов с индексом М в обозначении модификации (Т.1.2.8).

На весы прикрепляется табличка (шильдик) (рис. 3), содержащая следующую информацию:

• - наименование организации-импортера весов Foodatlas;

• - наименование и адрес предприятия-изготовителя;

• - условное обозначение весов;

• - класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- серийный номер;

- параметры электрического питания;

- месяц и год выпуска.

Рисунке 1 - Общий вид модификаций весов

Весы выпускаются в пяти модификациях: ВТ 40С, ВТ-40Т, ВТС-40, BT-982S, BT-983S, отличающихся внешним видом и габаритными размерами.

Рисунок 3 - Пример маркировочной таблички

Маркировочная табличка с серийным номером изготавливается из полимерной пленки, крепится клеевым способом на нижней поверхности корпуса весов. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1—2011 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	v3.50xx*
Цифровой идентификатор ПО	-
*х - может принимать значение от 0 до 99 и не относится к метрологической значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Модификация
	ВТ-40Т	ВТ-40С ВТС-40 BT-982S	BT-983S
Класс точности по ГОСТ OIML R 76-1-2011	III
Минимальная нагрузка (Min), г	400
Максимальная нагрузка (Мах), кг	40
Действительная цена деления шкалы (d), г	2
Поверочный интервал (е), г	20
Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) (mpe) в соответствующих интервалах нагрузки (m), г от 400 г до 10 кг включ. св. 10 до 40 кг	±10 (±20) ±20 (±40)
Число поверочных интервалов (n)	2000
Диапазон уравновешивания тары	100 % Мах

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон температур, °С	от -10 до +40
Параметры электрического питания от сети переменного тока: - напряжение, В	от 195,5 до 253
- частота, Гц	от 49 до 51
Параметры электрического питания от источника постоянного тока: напряжение, В, не более	4
Потребляемая мощность, Вт, не более	15

Наименование характеристики	Значение
Габаритные размеры (ширина/длина/высота), мм, не более	342x330x475
Масса, кг, не более	4

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Количество
Весы	1 шт.
Руководство по эксплуатации	1 экз.
Блок питания	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Порядок работы. Калибровка. Меры безопасности» руководства по эксплуатации

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Стандарт предприятия.

Правообладатель

«Yongkang Yongzhou Weighing Apparatus Co., Ltd.», Китай

Адрес: Zhejiang, Yongkang, Zhiying, Yongzhou South Road, 17, GLN 6929020312150,

Китай

Изготовитель

«Yongkang Yongzhou Weighing Apparatus Co., Ltd.», Китай

Адрес: Zhejiang, Yongkang, Zhiying, Yongzhou South Road, 17, GLN 6929020312150,

Китай

Телефон: +86 579 86981926

Е-mail: yongzhou@chinayongzhou.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ») Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91368-24 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Татэнергосбыт» шестнадцатая очередь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Татэнергосбыт» шестнадцатая очередь (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (далее-УСПД) - контроллер сетевой индустриальный СИКОН С70, каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК), устройство синхронизации времени УСВ-3 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «Пирамида 2000», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АО «Татэнергосбыт» (далее - сервер ИВК АО «Татэнергосбыт») c программным обеспечением (ПО) «Пирамида 2000», сервер ООО «Татнефть-Энергосбыт», (далее - сервер ИВК ООО «Татнефть-Энергосбыт») c программным обеспечением (ПО) «Пирамида 2000», устройства синхронизации времени УСВ-3 (далее-УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее передача на сервер ИВК ООО «Татнефть-Энергосбыт». УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер ИВК ООО «Татнефть-Энергосбыт» раз в сутки формирует и отправляет по электронной почте отчеты в формате XML на сервер ИВК АО «Татэнергосбыт», далее на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по коммутируемым телефонным линиям, сотовой связи, по каналу связи сети Internet в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Сервер ИВК АО «Татэнергосбыт» обеспечивает в автоматизированном режиме прием/передачу измерительной информации от АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, в виде макетов XML, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ посредством электронной почты сети Internet.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входят устройства синхронизации времени типа УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК АО «Татэнергосбыт», при каждом сеансе связи, сравнивает собственную шкалу времени со шкалой времени УСВ-3 и при расхождении ± 0,5 с и более, сервера ИВК АО «Татэнергосбыт» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сервер ИВК ООО «Татнефть-Энергосбыт», при каждом сеансе связи, сравнивает собственную шкалу времени со шкалой времени УСВ-3 и при расхождении ±1 с и более, сервера ИВК ООО «Татнефть-Энергосбыт» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени УСПД со шкалой времени сервера ИВК ООО «Татнефть-Энергосбыт» осуществляется во время сеанса связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени сервера ИВК ООО «Татнефть-Энергосбыт» равного ±1 с и более, выполняется синхронизация шкалы времени УСПД. Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется при

каждом сеансе связи, но не менее 1 раз в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 17. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	CalcClients.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	E55712D0B1B219065D63DA949114DAE4
Идентификационное наименование ПО	CalcLeakage.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	B1959FF70BE1EB17C83F7B0F6D4A132F
Идентификационное наименование ПО	CalcLosses.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	D79874D10FC2B156A0FDC27E1CA480AC
Идентификационное наименование ПО	Metrology.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	52E28D7B608799BB3CCEA41B548D2C83
Идентификационное наименование ПО	ParseBin.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	6F557F885B737261328CD77805BD1BA7
Идентификационное наименование ПО	ParseIEC.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	48E73A9283D1E66494521F63D00B0D9F
Идентификационное наименование ПО	ParseModbus.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	C391D64271ACF4055BB2A4D3FE1F8F48
Идентификационное наименование ПО	ParsePiramida.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	ECF532935CA1A3FD3215049AF1FD979F
Идентификационное наименование ПО	SynchroNSI.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	530D9B0126F7CDC23ECD814C4EB7CA09
Идентификационное наименование ПО	VerifyTime.dll
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (MD5)	1EA5429B261FB0E2884F5B356A1D1E75

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Номер ИК	Наименование измерительного канала	Состав измерительного канала
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВКЭ	ИВК
1	РТП №124/23 6 кВ, РУ-6 кВ, 1СШ 6 кВ, яч.106	ТОЛ-СЭЩ-10 400/1, КТ 0,5 Рег. № 32139-11	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ- 4ТМ.03М.16 КТ 0,2S/0,5 Рег. № 36697-08	СИКОН С70, рег. № 28822-05	Сервер ИВК АО «Татэнергосбыт» УСВ-3, рег. № 64242-16 / сервер ИВК ООО «Татнефть-Энергосбыт», УСВ-3, рег. № 84823-22
2	РТП №124/23 6 кВ, РУ-6 кВ, 1СШ 6 кВ, яч.109	ТОЛ-СЭЩ-10 100/1, КТ 0,5 Рег. № 32139-11	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ- 4ТМ.03М.17 КТ 0,5S/1,0 Рег. № 36697-08
3	РТП №124/23 6 кВ, РУ-6 кВ, 2СШ 6 кВ, яч.206	ТОЛ-СЭЩ-10 400/1, КТ 0,5 Рег. № 32139-11	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ- 4ТМ.03М.16 КТ 0,2S/0,5 Рег. № 36697-08
4	РТП №124/23 6 кВ, РУ-6 кВ, 2СШ 6 кВ, яч.209	ТОЛ-СЭЩ-10 100/1, КТ 0,5 Рег. № 32139-11	ЗНОЛ-СЭЩ-6 6000:^3/100:^3 КТ 0,5 Рег. № 35956-07	СЭТ- 4ТМ.03М.17 КТ 0,5S/1,0 Рег. № 36697-08

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УСВ, УСПД на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Допускается изменение наименований ИК, без изменения объекта измерений.

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±6, %	Границы погрешности в рабочих условиях ±6, %
1, 3	Активная Реактивная	1,2 1,8	2,9 4,5
2, 4	Активная Реактивная	1,3 2,0	3.2 5.2
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с			5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от +5 °С до +35 °С

Таблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	4
Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды для счетчиков, °С	от 98 до 102 от 100 до 120 0,8 50 от +21 до +25
Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 (sm9) - частота, Гц температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С температура окружающей среды для УСПД, °С атмосферное давление, кПа относительная влажность, %, не более	от 90 до 110 от 1(2) до 120 от 0,5 инд. До 1 емк от 49,6 до 50,4 от -60 до +40 от +5 до + 35 от +10 до + 30 от +15 до + 25 от 80,0 до 106,7 98
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег. № 36697-08)	140000

Продолжение таблицы 4

1	2
УСВ-3 (рег. № 64242-16): - среднее время наработки на отказ, ч, не менее	45000
УСВ-3 (рег. № 84823-22): - среднее время наработки на отказ, ч, не менее	180000
СИКОН С70 - среднее время наработки на отказ, ч, не менее	70000
Серверы ИВК: - среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: СЭТ-4ТМ.03М (рег. № 36697-08) -каждого массива профиля при времени интегрирования 30 минут, сут	113
УСПД: СИКОН С70 - суточные данные о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу, сут, не менее	45
Серверы ИВК: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика и УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика и УСПД;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервере ИВК.

Знак утверждения типа

наносится на титульные листы формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТОЛ-СЭЩ-10	12
Трансформатор напряжения	ЗНОЛ-СЭЩ-6	6
Счетчик электрической энергии	СЭТ-4ТМ.03М.16	2
	СЭТ-4ТМ.03М.17	2
Контроллер сетевой индустриальный (УСПД)	СИКОН С70	1
Устройство синхронизации времени	УСВ-3	2
Сервер ИВК ООО «Татнефть-Энергосбыт»	-	1
Сервер ИВК АО «Татэнергосбыт»	-	1
Автоматизированное рабочее место (АРМ)	-	1
Документация
Формуляр	ТЭС.411711.016.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АО «Татэнергосбыт» шестнадцатая очередь. МВИ 26.51.43/260/23, аттестованной ООО «Энерготестконтроль». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Татэнергосбыт» (АО «Татэнергосбыт»)

ИНН 1657082308

Юридический адрес: 420059, Республика Татарстан, г. Казань, ул. Павлюхина, д. 110 «В»

Телефон: 8 800 200 25 26

E-mail: office@tatenergosbyt.ru

Изготовитель

Акционерное общество «Татэнергосбыт» (АО «Татэнергосбыт»)

ИНН 1657082308

Адрес: 420059, Республика Татарстан, г. Казань, ул. Павлюхина, д. 110 «В»

Телефон: 8 800 200 25 26

E-mail: office@tatenergosbyt.ru

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр.9, помещ. 1

Телефон: 8 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91369-24 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гири классов точности Е2, F1, F2, М1 МирВесов

Назначение средства измерений

Гири классов точности Е2, F1, F2, М1 МирВесов (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.

Описание средства измерений

Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.

Данный тип средств измерений выпускается под зарегистрированной торговой маркой МирВесов.

Гири изготавливают с номинальными значениями массы от 1 мг до 20 кг классов

точности Е2, Fi, F2, М1 по ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования. Испытания».

Гири номинальных значений массы от 1 мг до 500 мг изготавливаются в виде многоугольных пластинок из нержавеющей стали аустенитного класса, алюминия, нейзильбера или кобальта или в виде проволок.

Гири массой 110^к мг (к = 0, 1, 2) имеют форму треугольника; гири массой 2 10^к мг (к = 0, 1, 2) имеют форму квадрата; гири массой 540^к мг (к = 0, 1, 2) имеют форму пятиугольника.

Гири класса точности E2, F1 номинальных значений массы от 1 г до 20 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой в виде моноблока без подгоночных полостей.

Гири классов точности F2, M1 номинальных значений массы от 1 г до 10 г включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой в виде моноблока без подгоночных полостей.

Гири классов точности F1, F2 номинальных значений массы от 20 г до 20 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой и могут иметь подгоночную полость, закрываемую с помощью резьбовой пробки со шлицем под отвертку или пробки.

Гири класса точности M1 номинальных значений массы от 20 г до 200 г включительно изготавливаются из нержавеющей стали цилиндрической формы с головкой и могут иметь подгоночную полость.

Гири класса точности M1 номинальных значений массы от 500 г до 20 кг включительно изготавливаются из нержавеющей стали цилиндрической формы с головкой и имеют подгоночную полость закрываемую с помощью пробки.

Гири классов точности E2, F1, F2, M1 номинальных значений массы от 1 г до 20 кг могут быть выполнены как с поднутрением так и без поднутрения.

Гири изготавливаются отдельно или в наборах.

Наборы в общем случае изготавливаются в следующих составах:

• -    12 гирь с номинальными значениями массы от 1 мг до 500 мг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    16 гирь с номинальными значениями массы от 1 мг до 5 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -   23 гири с номинальными значениями массы от 1 мг до 200г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    21 гиря с номинальными значениями массы от 1 мг до 100 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    24 гири с номинальными значениями массы от 1 мг до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    25 гирь с номинальными значениями массы от 1 мг до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    27 гирь с номинальными значениями массы от 1 мг до 2 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -   28 гирь с номинальными значениями массы от 1 мг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -   29 гирь с номинальными значениями массы от 1 мг до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -   20 гирь с номинальными значениями массы от 10 мг до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    21 гиря с номинальными значениями массы от 10 мг до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -   24 гири с номинальными значениями массы от 10 мг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    9 гирь с номинальными значениями массы от 1 г до 100 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    12 гирь с номинальными значениями массы от 1 г до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    13 гирь с номинальными значениями массы от 1 г до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    16 гирь с номинальными значениями массы от 1 г до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    17 гирь с номинальными значениями массы от 1 г до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -   4 гири с номинальными значениями массы от 1 кг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

• -    5 гирь с номинальными значениями массы от 1 кг до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр.

Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:

• -     (1;1;2;5) • 10ⁿ кг;

• -     (1;1;1;2;5) • 10ⁿ кг;

• -     (1;2;2;5) • 10ⁿ кг;

• -     (1;1;2;2;5) • 10ⁿ кг.

Набор гирь может также состоять из нескольких гирь одного значения номинальной массы.

Для отличия гирь в наборах с одинаковыми номинальными значениями массы используются одна или две звездочки, или точки, нанесенные на верхней плоскости.

Гири могут быть сформированы в виде комплекта и помещены в один футляр по заявлению заказчика. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке. В этом случае каждая гиря проходит процедуру поверки как отдельное средство измерений.

Заводской номер гирь и наборов гирь в виде цифрового обозначения, состоящий из арабских цифр, приведен на маркировочной табличке в виде наклейки, расположенной на боковой стенке футляра.

На гири наносится маркировка в соответствии с ГОСТ OIML R 111-1-2009.

Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится знак поверки в соответствии с ГОСТ OIML R 111-1-2009.

Рисунок 2 - Общий вид миллиграммовых гирь в виде многоугольных пластинок и в виде проволок

Маркировка гирь, наборов гирь, комплектов выполняется на табличке, закрепленной на футлярах, и содержит (как минимум) следующие сведения: наименование торговой марки МирВесов; заводской номер гирь или набора гирь; обозначение гирь или набора гирь; наименование изготовителя; обозначение ГОСТ OIML R 111-1-2009; знак утверждения типа; год изготовления.

Обозначение гирь и наборов гирь, приведенное на маркировочных табличках, имеет вид Х1 Х2 Х3 МирВесов, где:

Х1 - обозначение «Гиря» или «Набор гирь»;

Х2 - обозначение номинального значения массы гири или диапазона номинальных значений массы для набора;

Х3 - обозначение класса точности гирь по ГОСТ OIML R 111-1-2009.

Пример: Набор гирь (1 г-500 г) Е2 МирВесов.

Место нанесения знака утверждения типа (на маркировочной табличке)

Рисунок 5 - Общий вид маркировочных табличек

Лист № 5

Всего листов 8 Метрологические и технические характеристики

Таблица 1 - Пределы допускаемой абсолютной погрешности гирь ±дт.

Номинальное значение массы гирь	Пределы допускаемой абсолютной погрешности гирь ±дт, мг, для классов точности
	E2	F1	F2	M1
20 кг	30	100	300	1000
10 кг	16	50	160	500
5 кг	8,0	25	80	250
2 кг	3,0	10	30	100
1 кг	1,6	5,0	16	50
500 г	0,8	2,5	8,0	25
200 г	0,3	1,0	3,0	10
100 г	0,16	0,5	1,6	5,0
50 г	0,10	0,3	1,0	3,0
20 г	0,08	0,25	0,8	2,5
10 г	0,06	0,20	0,6	2,0
5 г	0,05	0,16	0,5	1,6
2 г	0,04	0,12	0,4	1,2
1 г	0,03	0,10	0,3	1,0
500 мг	0,025	0,08	0,25	0,80
200 мг	0,020	0,06	0,20	0,60
100 мг	0,016	0,05	0,16	0,50
50 мг	0,012	0,04	0,12	0,40
20 мг	0,010	0,03	0,10	0,30
10 мг	0,008	0,025	0,08	0,25
5 мг	0,006	0,020	0,06	0,20
2 мг	0,006	0,020	0,06	0,20
1 мг	0,006	0,020	0,06	0,20

Таблица 2 - Диапазоны допускаемых значений плотности материала гирь

Номинальное значение массы гирь	Диапазоны допускаемых значений плотности материала гирь Pmin, Pmax, 103кгм-3, для классов точности гирь
	E2	F1	F2	M1
> 100 г	7,81-8,21	7,39-8,73	6,4-10,7	> 4,4
50 г	7,74-8,28	7,27-8,89	6,0-12,0	> 4,0
20 г	7,50-8,57	6,6-10,1	4,8-24,0	> 2,6
10 г	7,27-8,89	6,0-12,0	> 4,0	> 2,0
5 г	6,9-9,6	5,3-16,0	> 3,0	-
2 г	6,0-12,0	> 4,0	> 2,0	-
1 г	5,3-16,0	> 3,0	-	-
500 мг	> 4,4	> 2,2	-	-
200 мг	> 3,0	-	-	-

Таблица 3 - Максимальные значения шероховатости поверхности гирь

Шероховатость поверхности	Класс точности гирь
	E2	F1	F2
Rz, мкм	1	2	5
Ra, мкм	0,2	0,4	1

Таблица 4 - Пределы допускаемых значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции роМ.

Максимальная остаточная магнитная индукция	Класс точности гирь
	E2	F1	F2	Mi
/лоМ, мкТл	8	25	80	250

Таблица 5 - Пределы допускаемых значений магнитной восприимчивости %.

Номинальное значение массы гирь m	Максимальные значения магнитной восприимчивости гирь х в зависимости от их класса точности
	E2	F1	F2
m < 1 г	0,9	10	-
2 г< m < 10 г	0,18	0,7	4
20 г< m	0,07	0,2	0,8

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: температура окружающего воздуха, оС
- для гирь классов точности E2	от +18 до +27
Изменение температуры в течение 1 ч, °С, не более
- гири классов точности E2	±0,7
- гири классов точности F1	±1,5
- гири классов точности F2	±2,0
- гири классов точности M1	±3,0
Средняя наработка до отказа, ч, не менее	4000
Средний срок службы, лет	10

Знак утверждения типа

наносится на паспорт типографским способом и на маркировочную табличку в виде наклейки, выполненной методом термопечати, закрепленную на футляре.

Комплектность средства измерений

Таблица 7 - Комплектность одиночных гирь

Наименование	Обозначение	Кол-во
Гиря	см. паспорт	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.

Таблица 8 - Комплектность наборов гирь

Наименование	Обозначение	Кол-во
Набор гирь	см. паспорт	1 набор
Футляр	-	1 шт.
Паспорт	-	1 шт.
Перчатка	-	1 шт.
Пинцет (для гирь номинальной массой до 1 кг)	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Указания по эксплуатации» документа «Гири классов точности Е2, F1, F2, М1 МирВесов. Паспорт».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

Техническая документация компании Yantai Jiajia Instrument Co., Ltd, Китай.

Правообладатель

Компания Yantai Jiajia Instrument Co., Ltd, Китай

Адрес: No. 1 Jinhua Street, Zhifu District, Yantai City, Китай

Телефон: +79122138167, +86 15265350867

Web-сайт: www.jjweighing.com Е-mail: rusale@jjweighing.com

Изготовитель

Компания Yantai Jiajia Instrument Co., Ltd, Китай

Адрес: No. 1 Jinhua Street, Zhifu District, Yantai City, Китай

Телефон: +79122138167, +86 15265350867

Web-сайт: www.jjweighing.com

Е-mail: rusale@jjweighing.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гири 2000 М1

Назначение средства измерений

Гири 2000 М1 (далее — гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.

Описание средства измерений

Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.

Конструктивно гиря представляет собой отливку из серого чугуна в форме призмы с утопленной плоской скобой для перемещения, снабженная двумя подгоночными полостями.

Подгоночные полости закрыты крышками посредством четырех винтов. Два винта по одному с каждой стороны имеют закрепительные штифты, выполненные из алюминия, для нанесения клейма поверителя (знака поверки) для предотвращения несанкционированной изменения метрологических характеристик в соответствии с ГОСТ OIML R 111-1-2009.

Для предотвращения перемещения во время транспортировки и штабелирования в теле гири имеются посадочные гнезда.

Гиря имеет маркировку в соответствии с ГОСТ OIML R 111-1-2009. Гири имеют обозначение 2000 кг М1, где 2000 кг — номинальное значение массы гири в килограммах, М1 — класс точности по ГОСТ OIML R 111-1-2009.

Общий вид гирь приведен на рисунке 1.

Заводской номер гири в виде цифрового обозначения, состоящий из арабских цифр, нанесен на крышки методом гравировки, закрывающие подгоночные полости. Место нанесения заводского номера приведено на рисунке 2.

Рисунок 1 - Общий вид гирь 2000 М1

Места пломбировки и нанесения знака поверки

Рисунок 2 - Пример маркировки; схема пломбировки от несанкционированного доступа и место нанесения знака поверки.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное значение массы гири, кг	2000
Класс точности по ГОСТ OIML R 111-1-2009	Mi
Пределы допускаемой абсолютной погрешности гири, ±6m, г	±100
Значение плотности материала гири, р, 103 кг-м'3, не менее	4,4
Максимальная остаточная магнитная индукция гири, Ц0 М, мкТл, не более	250

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм
длина	от 2280 до 2300
ширина	от 430 до 450
высота	от 290 до 310
Условия эксплуатации:
Изменение температуры в течение 1 ч, оС, не более	2
Относительная влажность воздуха (без конденсации), %, не более	80
Средняя наработка до отказа, ч, не менее	4000
Средний срок службы, лет	10

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность гирь 2000 М1

Наименование	Обозначение	Количество
Гиря	2000 кг М1	1 шт.
Паспорт	ВСГТ.404221.001 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Эксплуатация гирь» документа ВСГТ.404221.001 ПС «Гиря 2000 кг М1. Паспорт».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

ТУ 28.29.83.140-001-45046850-2023 «Гири 2000 М1. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «СпецАвтоИнжиниринг»

(ООО «СпецАвтоИнжиниринг»)

ИНН 7720301251

Юридический адрес: 115201, г. Москва, пр-д Каширский, д. 13, помещ. XV, ком. 24, 24А, 24Б

Телефон: 8 (499) 390-40-80

Web-сайт: www.sai-holding.ru

E-mail: mail@sai-holding.ru

Изготовитель

Общество с ограниченной ответственностью «СпецАвтоИнжиниринг» (ООО «СпецАвтоИнжиниринг»)

ИНН 7720301251

Адрес: 115201, г. Москва, пр-д Каширский, д. 13, помещ. XV, ком. 24, 24А, 24Б Телефон: 8 (499) 390-40-80

Web-сайт: www.sai-holding.ru

E-mail: mail@sai-holding.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Лист № 1 Регистрационный № 91371-24 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-5

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический номинальной вместимостью 5 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтальный стальной сосуд цилиндрической формы надземного исполнения с плоскими днищами, оборудованный люком и приемно-раздаточными патрубками для заполнения и выдачи нефти или нефтепродуктов.

Резервуар стальной горизонтальный цилиндрический РГС-5 с заводским номером 1/23 расположен на территории ЛПДС «Унеча» БРУ АО «Транснефть-Дружба», 243214, Брянская область, Унечский район, п/о Высокое.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен типографским способом в паспорт и на металлическую табличку, расположенную на люке резервуара.

Фотография общего вида резервуара представлена на рисунке 1.

Фотография горловины и заводского номера представлены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование резервуара не предусмотрено.

Рисунок 1 - Фотография общего вида резервуара стального горизонтального цилиндрического РГС-5, заводской номер 1/23

Рисунок 2 - Фотография горловины резервуара стального горизонтального цилиндрического РГС-5, заводской номер 1/23

Резер&уар стальной

^?0P^IJ30J^HinQ/1b^H|?^|u цилиндрический РГС-П 82 ЕДУЛФЯНФ! ЗаЬодской номер

Расчетмпе Оабление

Рабочее ч^^ение                      .

Пробное * Г’.^йе при гиЗроиспыгпсн11 Допустимая геу,-<нность по шкале М$К-64^Л. Допустимая Ц1с^имр/1ьнпя температура стенки Допустимая монимаЛэмая темперптурл стенки Масса кг '   •./     ⁴      > •.

Дата изгртоО/тдния. >■   '•

ЬЛКлецмр mexHU'-fecKozt.’ксн-⁴¹;,.         -

Рисунок 3 - Фотография заводского номера резервуара стального горизонтального цилиндрического РГС-5, заводской номер 1/23

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Заводской номер	1/23
Номинальная вместимость, м3	5
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, °C	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-5	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 3 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТЕХИНВЕСТ» (ООО «ТЕХИНВЕСТ»)

ИНН 2308182406

Юридический адрес: 350080, Краснодарский край, г. Краснодар, ул. Уральская, д. 144, помещ. 105

Изготовитель

Общество с ограниченной ответственностью «ТЕХИНВЕСТ» (ООО «ТЕХИНВЕСТ»)

ИНН 2308182406

Адрес: 350080, Краснодарский край, г. Краснодар, ул. Уральская, д. 144, помещ. 105

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Липецкой области» (ФБУ «Липецкий ЦСМ»)

Адрес: 398017, г. Липецк, ул. И.Г. Гришина, д. 9а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311563.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 433

Регистрационный № 91372-24

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-50000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСП-50000 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические номинальной вместимостью 50000 м³.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикальные стальные сосуды цилиндрической формы с днищем, стационарной крышей и понтоном.

Заполнение и выдача нефти или нефтепродуктов осуществляется через приемнораздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары стальные вертикальные цилиндрические РВСП-50000 с заводскими номерами 24, 25 расположены на территории ЛПДС «Унеча» БРУ АО «Транснефть-Дружба», 243214, Брянская область, Унечский район, п/о Высокое.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом в паспорт и аэрографическим способом на цилиндрическую стенку резервуара.

Фотографии общего вида представлены на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование резервуаров не предусмотрено.

Место нанесения

заводского номера

Рисунок 1 - Фотография общего вида резервуара стального вертикального цилиндрического

РВСП-50000, заводской номер 24

Место нанесения заводского номера

Рисунок 2 - Фотография общего вида резервуара стального вертикального цилиндрического

РВСП-50000, заводской номер 25

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Заводской номер	24                25
Номинальная вместимость, м3	50000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, °C	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-50000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 3 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТЕХИНВЕСТ» (ООО «ТЕХИНВЕСТ») ИНН 2308182406

Юридический адрес: 350080, Краснодарский край, г. Краснодар, ул. Уральская, д. 144, помещ. 105

Изготовитель

Общество с ограниченной ответственностью «ТЕХИНВЕСТ» (ООО «ТЕХИНВЕСТ»)

ИНН 2308182406

Адрес: 350080, Краснодарский край, г. Краснодар, ул. Уральская, д. 144, помещ. 105

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Липецкой области» (ФБУ «Липецкий ЦСМ»)

Адрес: 398017, г. Липецк, ул. И.Г. Гришина, д. 9а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311563.

---
