ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО КОНСАЛТИНГО-ИНЖИНИРИНГОВОЕ ПРЕДПРИЯТИЕ «МЕТРОЛОГИЧЕСКИЙ ЦЕНТР ЭНЕРГОРЕСУРСОВ» (ЗАО КИП «МЦЭ»)

УТВЕРЖДАЮ

ВЫЧИСЛИТЕЛИ ОБЪЕМА ЖИДКОСТИ VEGA

МЕТОДИКА ПОВЕРКИ

МЦКЛ.0220.МП

Москва 2017 г.

Настоящая методика поверки распространяется на вычислители объема жидкости Vega (далее - вычислители), изготавливаемые фирмой «ISOIL IMPIANTI S.p.A.», Италия, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - два года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

+

+

2 Идентификация программного обеспечения (ПО)

6.2

+

+

3 Опробование

6.4

+

+

5 Определение относительной погрешности измерений и преобразования количества импульсов (не менее 10000 импульсов) в объем жидкости

6.5

+

+

6 Определение абсолютной погрешности измерений температуры

6.6

+

+

7 Определение относительной погрешности измерений объема жидкости, приведенного к 15 °C

6.7

+

+

8 Оформление результатов поверки

7

+

+

2 СРЕДСТВА ПОВЕРКИ
  • 2.1  Средства измерений, используемые в качестве мер входного сигнала поверяемого вычислителя, должны иметь технические характеристики, обеспечивающие поверку в диапазоне измерений поверяемого вычислителя.

  • 2.2  Для определения погрешности вычислителя необходимо применять следующие средства поверки:

  • - три калибратора многофункциональных DPI 620 (далее - калибратор), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60401-15;

  • - термогигрометр Ива-бН-КП-Д, регистрационный номер 60401-15.

  • 2.3  Допускается применять другие средства поверки, не приведенные в перечне, но обеспечивающие определение (контроль) метрологических характеристик поверяемых вычислителей с требуемой точностью.

  • 2.4  Все средства поверки (рабочие эталоны) должны быть поверены, аттестованы в установленном порядке, иметь действующие свидетельства о поверке и аттестации.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ

К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1  При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019-92, «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей».

  • 3.2  Любые подключения вычислителей производить только при отключенном напряжении питания.

  • 3.3  К работе с вычислителями допускаются лица, изучившие эксплуатационную документацию вычислителей, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 3.4  К поверке допускаются лица, достигшие 18 лет, годные по состоянию здоровья, прошедшие обучение и проверку знаний, требований охраны труда в соответствии с ГОСТ 12.0.004-90 «Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения», прошедшие обучение и аттестованные в установленном порядке в качестве поверителя, изучившие настоящую документ, техническую документацию и эксплуатационные документы на вычислители, эталоны и средства поверки.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки соблюдают следующие условия:

  • - температура воздуха (20 ± 5) °C;

  • - относительная влажность воздуха от 30 % до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа.

  • 4.2 В помещении, где проводятся испытания, внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу прибора. Вибрация и удары, влияющие на работу вычислителей, должны быть исключены. В составе атмосферы должны отсутствовать кислотные, щелочные и другие агрессивные примеси.

  • 4.3 При испытаниях вычислителей с номинальным напряжением питания 24 В постоянного тока данное напряжение также должно быть обеспечено. При этом отклонение напряжения от номинального должно быть не более ±0,5 В, допустимый ток нагрузки источника питания - не менее 1 А.

  • 4.4 Перед началом испытаний вычислители должны быть выдержаны в данных условиях в течение не менее 5 минут.

  • 4.5 Средства поверки и поверяемые вычислители должны быть защищены от вибраций и ударов.

5  ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Проверить наличие действующих свидетельств о поверке на средства поверки и оборудование.

  • 5.2 Проверить работоспособность средств поверки.

  • 5.3 Проверить соответствие условий проведения условиям поверки.

  • 5.4 Подготовить к работе поверяемый вычислитель в соответствии с указаниями, изложенными в РЭ вычислителя. Вычислитель включают на предварительный прогрев не менее чем за 5 мин до начала поверки.

  • 5.5 Подготовить к работе средства поверки в соответствии с распространяющимися на них эксплуатационными документами.

  • 5.6 Управление работой вычислителя при поверке, задание его программируемых параметров должны производиться в соответствии с указаниями РЭ на вычислитель.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1  Внешний осмотр
  • 6.1.1 Проверку внешнего вида вычислителей проводить путем внешнего осмотра. При осмотре корпуса контролировать:

  • - отсутствие деформаций поверхностей;

  • - отсутствие трещин, сколов и других повреждений;

  • - наличие маркировки и соответствие ее конструкторской документации (КД).

  • 6.1.2 Результаты проверки считать удовлетворительными, если на корпусе вычислителя отсутствуют рытвины, потертости, трещины, сколы, деформации, нарушения лакокрасочного покрытия и иные видимые невооруженным глазом дефекты и механические повреждения, все необходимые маркировки присутствуют.

  • 6.1.3 При обнаружении механических дефектов, а также несоответствия маркировки эксплуатационной документации определяется возможность проведения поверки и дальнейшего использования вычислителя.

6.2 Идентификация ПО
  • 6.2.1 Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО, указанных в РЭ на вычислитель и номера версии ПО, отображаемого в течении трех секунд на дисплее после включения вычислителя, с идентификационными данными ПО, указанными в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Vega II

Vega Т

Наименование ПО

Vega II

Vega Т

Идентификационное наименование ПО

2.0

2.0 или TT-TD

Номер версии (идентификационный номер) ПО

М2хххх

М5хххх

М13ххх

М19ххх

М29ххх

Цифровой идентификатора ПО

_*

.*

где х принимает значения: - от 0 до 9;«.» как разделитель; буква языка индикации «Р» - русский. «Е» английский.

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

  • 6.2.2 Если номер версии не удовлетворяет этим условиям, поверка прекращается, а результаты поверки считаются отрицательными.

6.3  Опробование
  • 6.3.1 Установить вычислитель в рабочее положение.

  • 6.3.2 Перед проведением поверки выполнить следующие действия:

  • - включить питание вычислителя в соответствии с требованиями РЭ;

  • - при помощи кнопок на лицевой панели, в соответствии с РЭ, произвести настройку вычислителя.

6.4 Определение относительной погрешности измерений и преобразования количества импульсов (не менее 10000 импульсов) в объем жидкости
  • 6.4.1 Подключить к каналу А и В первого входа поверяемого вычислителя два калибратора (схема подключения представлена на рисунке 1).

Установить на калибраторах следующие параметры выходного сигнала:

  • - количество импульсов 10000;

    - частоту 5000 Гц.

    VEGA II

    Г7"

    Г.

    1 §

    1

    (+) VDC

    2

    СНА

    (

    3

    СНВ

    о

    ■ ГЧ

    j &

    - а.

    !

    4

    (-) GND

    i о

    5

    . . , ..w _____

    VEGAT

    о

    Г J

    40

    Х5-1

    (MVDC

    &

    1

    СНА

    j

    хм

    сне :

    г

    1 ч

    i

    сч

    Х5-4

    (-) GND:

    1 ’О

    1

    д

    1

    .... ............!

    ХУ 5

    j

    Схема подключения DPI 620 к вычислителю VEGA II

    Схема подключения DPI 620 к вычислителю VEGA Т

Рисунок 1 - Схемы подключения DPI 620 к вычислителям VEGA II и VEGA Т

Примечание - Допускается применение одного калибратора. В этом случае каждый канал поверяется поочередно.

  • 6.4.2 Установить на вычислителе - цену импульса Кв = 1 дм3/имп.

  • 6.4.3 Запустить генерацию импульсов (одновременно по каналам А и В) и по окончанию генерации зарегистрировать количество импульсов, подсчитанное испытываемым вычислителем по каждому каналу А и В и калибраторами, результаты измерений занести в таблицу 3.

Таблица 3

Номер п/п

Показания эталона

Показания вычислителя

Погрешность

Na, имп

Увыч, дм3

абсолютная, дм3

относительная. %

Канал А

Канал В

Канал А

Канал В

Канал А

Канал В

Канал А

Канал В

Вход 1

1

10000

10000

2

10000

10000

3

10000

10000

Вход 2

1

10000

10000

2

10000

10000

3

10000

10000

  • 6.4.4 Вычислить относительную погрешность измерений и преобразования количества импульсов в объем по формуле (1)

•100%,

(1)

где Vew4 - результат измерений объема вычислителем по его показаниям, дм3; N3 - количество импульсов по показаниям генератора импульсов, имп.

  • 6.4.5 Повторить измерения для второго входа счета импульсов.

  • 6.4.6 Результат поверки положительный, если все полученные значения относительной погрешности измерений и преобразования количества импульсов (не менее 10000 импульсов) в объем жидкости не более ±0,01 %.

  • 6.4.7 Допускается определение относительной погрешности измерений и преобразования количества импульсов (не менее 10000 импульсов) в объем жидкости совместить с проведением поверки по определению относительной погрешности измерений объема жидкости, приведенного к 15 °C по п.6.6.

6.5 Определение абсолютной погрешности измерений температуры
  • 6.5.1 Поочередно к каждому входу измерений температуры вычислителя подключить калибратор по четырехпроводной схеме к контактам подключения термопреобразователя сопротивления типа PtlOO.

  • 6.5.2 Включить на калибраторе режим воспроизведения электрического сопротивления (с измерительным током 0,5 мА) и последовательно задать значения выходного сигнала по температуре соответствующие значения в Ом, как указано в таблице 4.

Таблица 4

Номер по п/п

Показания эталона

Показания вычислителя

Погрешность

Температура, °C

Электрическое сопротивление, Ом

Температура,

°C

абсолютная,

°C

допускаемое значение, °C

1

2

3

4

5

6

Вход 1

1

-40

84,27

2

0

100,00

3

15

105,85

4

60

123,24

5

100

138,51

6

160

157,33

Вход 2

1

-40

84,27

2

0

100,00

3

15

105,85

4

60

123,24

5

100

138,51

6

160

157,33

  • 6.5.3 Вычислить для каждой температурной точки абсолютную погрешность измерения температуры (Д) вычислителя по формуле (2)

21?- Твыч ~ Тэ,                                                      (2)

где Твыч - показания вычислителя, °C;

Тэ - значение температуры в соответствии с таблицей 4, воспроизведенное калибратором, °C.

  • 6.5.4 Повторить измерения для второго входа измерений температуры.

  • 6.5.5 Результат поверки положительный, если все полученные значения абсолютной погрешности измерения температуры не более ± 0,2 °C.

  • 6.5.6 Допускается определение абсолютной погрешности измерений температуры совместить с проведением поверки по определению относительной погрешности измерений объема жидкости, приведенного к 15 °C по п. 6.6.

6.6 Определение относительной погрешности измерений объема жидкости, приведенного к 15 °C
  • 6.6.1 Для определения относительной погрешности измерений объема жидкости, приведенного к 15 °C подключить калибраторы (импульсов) к каналам А и В и калибратор (температуры), к первому входу вычислителя.

  • 6.6.2 В соответствии с таблицей 5 задать значения входных параметров количества импульсов, цену импульса 1 имп/дм3 и температуры (электрического сопротивления) при переменных значениях плотности (от 7,00 до 1,075 кг/дм3), которые вводятся в оперативную память вычислителя.

Таблица 5

Вводимые значения

Показания вычислителя

Расчетное значение

Погрешность измерений объема жидкости, приведенного к 15 °C

Температура,

°C

Электрическое сопротивление, Ом

N3, имп

Плот

ность,

кг/дм3

Объем,

ДМ3

Температура, t,

°C

VBbi415

, ДМ3

Vpacq 15, дм3

абсолютная

ДМ3

относительная

%

Вход 1

-30

88,22

10000

1075

0

100,00

10000

900

+ 50

119,40

10000

864

+ 100

138,51

10000

800

+ 160

161,05

10000

700

Вход 2

-30

88,22

10000

1075

0

100,00

10000

900

+ 50

119,40

10000

864

+ 100

138,51

10000

800

+ 160

161,05

10000

700

  • 6.6.3 Зарегистрировать результаты измерений объема, температуры при рабочих условиях и измеренное значение объема жидкости приведенного к 15 °C по показаниям вычислителя.

  • 6.6.4 В случае совмещения операций поверки по п. 6.4 и п. 6.5 вычислить погрешности измерений и преобразования количества импульсов (не менее 10000 импульсов) в объем жидкости и измерений температуры для каждого канала и входа с заполнением таблиц 3 и 4.

  • 6.6.5 Относительную погрешность вычисления объема приведенного к температуре 15 С вычислить по формуле

<%=           -юо %,                      (3)

УрасчН

где Квыч15 - объем жидкости, приведенный к температуре 15 °C, по показаниям вычислителя, дм3;

^«15 “ объем жидкости, приведенный к температуре 15 °C, полученный расчетным методом, дм3.

  • 6.6.6 Результат поверки положительный, если все полученные значения относительной погрешности измерений объема жидкости, приведенной к температуре 15 °C не превышают ±0,01 %.

Примечание - При периодической поверке при наличии письменного заявления владельца вычислителя допускается изменить диапазон задаваемых значений температуры (электрического сопротивления), цену импульса и значения плотности жидкости.

  • 6.6.7 В этом случае необходимо вычислить расчетное значение объема жидкости приведенного к температуре 15 °C в соответствии с Р 50.2.076-2010 (ASTM D 1250), при отсутствии избыточного давления, по формуле

^сч15 = V, • ехр{-Д 5(t -15) ■ [1 + 0,8 ■ Д 5(t -15)]},      (4)

где V, - измеренный вычислителем объем жидкости, дм3, задается по методике п. 6.4, (при количестве импульсов 10 000 и Кв = 1 дм3/имп.), при температуре в рабочих условиях (t);

Д - коэффициент объемного расширения жидкости при рабочей температуре жидкости, °C'1, определять в соответствии с Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения» и приведена ниже по тексту.

t - измеренное вычислителем значение рабочей температуры жидкости. °C, задается по методике п. 6.5, для значений температуры в соответствии с таблицей 4.

  • 6.6.8 Значение коэффициента объемного расширения при рабочей температуре t вычислить по формуле

Д=Д15 + 1,6-^(/р-15)                               (5)

  • 6.6.9 Коэффициент объемного расширения нефтепродуктов или смазочных масел при температуре 15 °C, °C’1 (Р15), вычислять по формуле

(6)

где Ко, К], К? - коэффициенты, определять по таблице 5;

р15 - значение плотности нефтепродуктов при температуре 15 °C и избыточном давлении равном нулю, кг/м3 (должно быть указано в письме владельца вычислителя и соответствовать таблице 5).

Таблица 5- Значения коэффициентов Ко, Ki и К2,

Наименование группы

Диапазон плотности при 15 °C, кг/м3

Ко

к.

к2

Группы нефтепродуктов

Бензины

611,2< р/5 <770,9

346,4228

0,43884

0,0000

Топлива,   занимающие   по

плотности     промежуточное

место между бензинами и керосинами

770,9< р/5 <788,0

2690,7440

0,00000

-0,0033762

Топлива   для    реактивных

двигателей,   керосины для

реактивных        двигателей,

авиационное       реактивное

топливо ДЖЕТ А, керосины

788,0< р/л <838,7

594,5418

0,0000

0,0000

Дизельные топлива, печные топлива, мазуты

838,7 <pi5 <1163,9

186,9696

0,4862

0,0000

Смазочные масла нефтяного происхождения, полученные из дистиллятных масленых фракций с температурой кипения выше 370 °C

801,3 </О/5 <1163,9

0,0000

0,6278

0,0000

Примечания

  • 1 Нефтепродукты разделены на группы, имеющие внутри подгруппы, в указанном в таблице диапазоне плотности, аналогичные характеристики зависимости между коэффициентом объемного расширения fa и плотностью нефтепродукта pi5. Обозначение групп носит условный характер.

  • 2 Рекомендуется при расчетах плотности нефтепродуктов, выпускаемых отечественными производителями, применять значения коэффициентов Ко, Ki и К2, уточненные по результатам экспериментальных и теоретических работ и утвержденные в установленном порядке.

  • 3 Если значение плотности нефтепродукта рц попадает в диапазон плотности, соответствующей другой группе нефтепродуктов, то при расчете плотности данного нефтепродукта, в связи с условным обозначением групп, следует применять значения коэффициентов Ко, К/ и К2, той подгруппы нефтепродуктов, которой соответствует его плотность pis. Так, например, бензин с плотностью ри более 770,9 кг/м3 следует относить к подгруппе «топлива, занимающие по плотности промежуточное место между бензинами и керосинами» и расчет плотности проводить по коэффициентам, соответствующим данной подгруппе.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При положительных результатах поверки в соответствии с установленным порядком оформляется свидетельство о поверке, на которое наносится знак поверки и производится пломбирование узлов вычислителей с нанесением знака поверки на пломбы (наклейки), как приведено на рисунке 1.

  • 7.2  При отрицательных результатах поверки, вычислитель к эксплуатации не допускается, свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности установленной формы, с указанием причин.

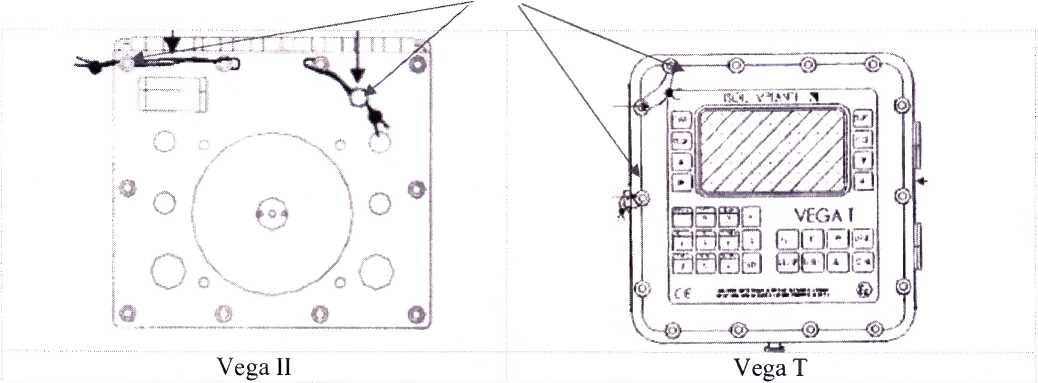

Место пломбирования для

нанесения знака поверки

Рисунок 1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Начальник управления метрологии

ЗАО КИП «МЦЭ»

В.С. Марков
