АНАЛИЗАТОРЫ ЭЛЕКТРОХИЧИЕСКИХ ИСТОЧНИКОВ ПИТАНИЯ AEA30V

Методика поверки

47113964.2.033МП

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Настоящая методика поверки распространяется на анализаторы электрохимических источников питания AEA30V (далее - анализатор), изготовленные в соответствии с ТУ 4222-016-47113964-2012, и устанавливает методы и средства для проведения их первичной и периодической поверок.

Интервал между поверками - 3 года.

1 Операции и средства поверки
  • 1.1  При проведении поверки выполняют операции, приведенные в таблице 1.

  • 1.2  При проведении поверки применяют средства поверки, приведенные в таблице 1.

  • 1.3  Средства измерений, используемые при поверке, должны быть поверены в установленном порядке.

  • 1.4  Эталоны единиц величин, используемые при поверке, должны быть аттестованы в установленном порядке.

  • 1.5  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью (отношение границ доверительной погрешности эталона и пределов допускаемой погрешности анализаторов не более 1/3).

2 Требования к квалификации поверителей и требования безопасности
  • 2.1  К проведению поверки может быть допущен персонал, имеющий квалификационную группу по электробезопасности не ниже III.

  • 2.2  Для предупреждения поражения электрическим током при проведении проверок должны выполняться «Правила технической эксплуатации электроустановок потребителей», «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок», а также требования, приведенные в ГОСТ 12.3.019-80, нормативнотехнической и эксплуатационной документации на применяемое оборудование.

  • 2.3  Средства поверки, которые подлежат заземлению, должны быть надежно заземлены.

  • 2.4 ПРЕДОСТЕРЕЖЕНИЕ! НА ВЫХОДНЫХ КЛЕММАХ КАЛИБРАТОРА,

ПРИМЕНЯЕМОГО ПРИ ПОВЕРКЕ, МОЖЕТ ПРИСУТСТВОВАТЬ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ! ВО ИЗБЕЖАНИЕ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ВНЕШНИЕ ПРИСОЕДИНЕНИЯ С ВКЛЮЧЕННЫМИ ВЫХОДНЫМИ СИГНАЛАМИ КАЛИБРАТОРА. ПЕРЕД ПОДАЧЕЙ ВХОДНЫХ СИГНАЛОВ НЕОХОДИМО УДОСТОВЕРИТЬСЯ, ЧТО СОЕДИНИТЕЛЬНЫЕ ПРОВОДА НЕ ПОВРЕЖДЕНЫ И СОЕДИНЕНЫ В СООТВЕТСТВИИ С ТРЕБУЕМОЙ СХЕМОЙ ИЗМЕРЕНИЯ.

47113964.2.033МП

Изм.

Лист

№ докум.

Подп.

Дата

Разраб.

Гордеев

Анализаторы

электрохимических источников питания AEA30V

Методика поверки

Лит.

Лист

Листов

Пров.

Довбня

2

13

Фирма

«Алекто-Электроникс»

Н.контр.

Федорова

Утв.

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Таблица 1 - Операции и средства поверки

Наименование операции

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; основные технические характеристики средства поверки

Внешний осмотр

4.1

Опробование

4.2

Проверка погрешности измерений напряжения постоянного тока

4.3

Калибратор универсальный 9100

(рег. №25985-09):

от 0,32001 до 3,20000 В; А = ± (0,00006-  + 41,6 мкВ);

от 3,2001 до 32,0000 В; А = ± (0,000065^ U+416 мкВ)

Проверка погрешности измерений параметров внутреннего сопротивления

4.4

Мера напряжения и тока E3640A

(рег. №26951-04):

до 8 В (до 3 А); А = ± (0,0005^ U + 0,01) В

Мера электрического сопротивления МС3080М (рег. №61295-15):

0,01; 0,1; 1 Ом (до 10 кГц); КТ 0,01

Магазин емкости Р5025

(рег. №5395-76):

от 0,0001 до 111,0001 мкФ (от 40 Гц до 30 кГц); КТ 0,5 (100 мкФ)

Магазин электрического сопротивления Р4834 (рег. №11326-90):

от 0,01 до 111111,1 Ом; КТ 0,02/2,5Л07

Проверка погрешности воспроизведения частоты измерительного сигнала

4.5

Мера напряжения и тока E3640A (рег. №26951-04):

до 8 В (до 3 А); А: ± (0,0005^ U + 0,01) В

Мера электрического сопротивления МС3080М (рег. №61295-15):

1 Ом (до 10 кГц); КТ 0,01

Частотомер электронно-счетный 53181А (рег. №26211-03):

от 0 до 225 МГц; 5 = ± 5406

Оформление результатов поверки

4.6

Примечание - В таблице применены следующие обозначения:

  • - А - пределы допускаемой абсолютной погрешности, единица величины;

  • -  U - установленное значение напряжения, В;

  • -  КТ - класс точности;

  • -  5 - пределы допускаемой относительной погрешности.

47113964.2.033МП

Лист

3

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

3 Условия поверки и подготовка к ней
  • 3.1 Перед проведением поверки анализатор выдерживают в нормальных условиях, приведенных в таблице 2, не менее 2 часов, в зимний период - не менее 4 часов.

Таблица 2 - Нормальные условия при поверке

Влияющая величина

Нормальное значение (нормальный диапазон значений)

Допускаемое отклонение

Температура окружающего воздуха, °С

20

± 5

Относительная влажность воздуха, %

от 30 до 80

Атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7

(от 630 до 800)

Внешнее магнитное поле

магнитное поле Земли

Положение

любое

  • 3.2  Средства поверки подготавливают к работе в соответствии с требованиями эксплуатационной документации на них.

  • 3.3  При проведении поверки анализатора должны быть соблюдены нормальные условия, приведенные в таблице 2.

  • 3.4  Перед проведением поверки необходимо ознакомиться с режимами работы и назначением навигационных кнопок анализатора, приведенными в руководстве по эксплуатации.

    47113964.2.033МП

    Лист

    4

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

  • 4 Проведение поверки

4.1 Внешний осмотр
  • 4.1.1  При проведении внешнего осмотра устанавливают соответствие анализатора следующим требованиям:

  • - целостность корпуса, отсутствие видимых механических повреждений;

  • - наличие четкой маркировки;

  • - соответствие номера, указанного на маркировочной наклейке, номеру, указанному в руководстве по эксплуатации на анализатор;

  • - наличие пломб предприятия-изготовителя на анализаторе;

  • - наличие свидетельства о поверке (при проведении периодической поверки).

4.2 Опробование
  • 4.2.1  Проверка работоспособности анализатора

  • 4.2.1.1 Включают анализатор, установив тумблер включения в положение « I », после чего на дисплее анализатора должно появиться изображение, приведенное на рисунке 1.

Примечание - Если тумблер включения уже находится в положении « I », необходимо перевести его сначала в положение « O », затем - в положение « I ».

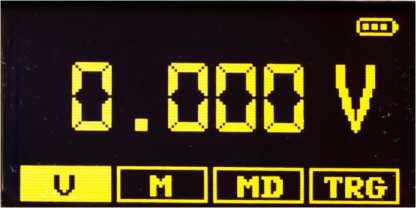

Рисунок 1 - Внешний вид дисплея анализатора после включения

  • 4.2.1.2 Если изображение на дисплее не появилось, или индикатор заряда в правом верхнем углу дисплея содержит менее двух внутренних сегментов, необходимо заменить элементы питания анализатора.

  • 4.2.1.3 Анализатор должен выключиться автоматически, если со времени включения, последнего нажатия навигационных кнопок или последнего цикла измерений прошло более трех минут.

  • 4.2.2 Подтверждение идентификационных данных программного обеспечения

  • 4.2.2.1 Идентификационное наименование и номер версии встроенного программного обеспечения выводятся на дисплей по команде из меню установок «Settings menu» «About».

  • 4.2.2.2 Идентификационные данные проверяемого встроенного программного обеспечения должны соответствовать данным, приведенным в таблице А.1 Приложения А.

    47113964.2.033МП

    Лист

    5

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

4.3 Проверка погрешности измерений напряжения постоянного тока
  • 4.3.1  Абсолютную погрешность измерений напряжения постоянного тока определяют методом сравнения измеренного значения параметра с его известным значением, воспроизводимым калибратором.

  • 4.3.2 Подготавливают средства поверки к работе согласно их руководствам по эксплуатации; калибратор универсальный 9100 (далее - калибратор) должен находиться в исходном состоянии с отключенными выходными сигналами.

  • 4.3.3 Подключают выходные гнезда «HI» и «LO» калибратора к соединенным между собой попарно гнездам «SENSE HI» - «INPUT HI» и «SENSE LO» - «INPUT LO» анализатора в соответствии со схемой, приведенной на рисунке 2.

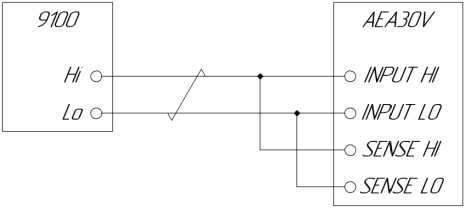

Рисунок 2 - Схема рабочего места для проверки погрешности измерений напряжения постоянного тока

  • 4.3.4 Анализатор должен находиться в режиме измерения напряжения (рисунок 1).

  • 4.3.5  Устанавливают на калибраторе поочередно значения воспроизводимого напряжения постоянного тока 1 В; 5 В; 11 В; 20 В; 30 В. Для каждого из воспроизводимых калибратором значений считывают показания анализатора и определяют абсолютную погрешность , В, по формуле:

= ^изм Цэт ,                                  (1)

где   Уизм - значение напряжения постоянного тока, измеренное анализатором, В;

Уэт - значение напряжения постоянного тока, заданное на калибраторе, В.

  • 4.3.6 Абсолютная погрешность измерений напряжения постоянного тока не должна превышать установленных пределов, приведенных в таблице А.2 Приложения А.

    47113964.2.033МП

    Лист

    6

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

4.4 Проверка погрешности измерений параметров внутреннего сопротивления
  • 4.4.1  Проверка погрешности измерения параметров внутреннего сопротивления при использовании схемы измерения с мерой сопротивления

  • 4.4.1.1 Абсолютную погрешность измерений параметров внутреннего сопротивления определяют методом сравнения измеренного значения с известным значением сопротивления меры.

  • 4.4.1.2 Собирают схему рабочего места в соответствии со схемой, приведенной на рисунке 3.

R0 - Мера электрического сопротивления

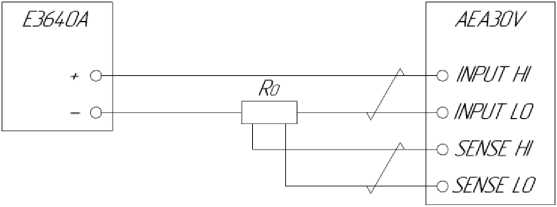

Рисунок 3 - Схема измерения с мерой сопротивления для проверки погрешности измерений параметров внутреннего сопротивления

  • 4.4.1.3 Подготавливают средства поверки к работе согласно их руководствам по эксплуатации.

  • 4.4.1.4 Устанавливают следующие параметры меры напряжения и тока Е3640А:

  • - выходное напряжение 1,5 В;

  • - выходной ток 1 А.

  • 4.4.1.5 На анализаторе, используя меню установок «Settings menu»   «Frequency»,

устанавливают четыре значения частоты измерительного сигнала: 40, 100, 400 и 1000 Гц.

  • 4.4.1.6 Анализатор переводят в режим измерения «М» (Impedance Measurement).

  • 4.4.1.7 Проводят цикл измерения сопротивления поочередно для значений мер:

  • - для модификации AEA30V-3: 0,01 Ом; 0,1 Ом; 1 Ом; 2,7 Ом;

  • - для модификации AEA30V-6: 0,01 Ом; 0,1 Ом; 1 Ом; 5,4 Ом.

  • 4.4.1.8 После завершения каждого цикла измерений считывают по четыре значения модуля комплексного сопротивления и активной составляющей комплексного сопротивления, отображаемых в столбцах «Z, mQ» и «R, mQ» соответственно.

  • 4.4.1.9 Для каждого измеренного значения определяют абсолютную погрешность Дл, мОм, по формуле:

Ad = ^изм ^эт ,                                  (2)

где Дизм - значение параметра внутреннего сопротивления, измеренное анализатором, мОм;

Дэт - значение параметра внутреннего сопротивления, определяемое по действительному значению сопротивления меры, мОм.

4.4.1.10 Абсолютная погрешность измерений параметров внутреннего сопротивления не должна превышать установленных пределов, приведенных в таблице А. 2 Приложения А.

47113964.2.033МП

Лист

7

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

  • 4.4.2 Проверка погрешности измерений параметров внутреннего сопротивления при использовании схемы измерения с составной мерой

  • 4.4.2.1 Абсолютную погрешность измерений определяют методом сравнения измеренного значения с расчетным значением сопротивления составной меры, состоящей из меры сопротивления 1 Ом и меры емкости 100 мкФ.

Собирают схему рабочего места в соответствии со схемой, приведенной

4.4.2.2 на рисунке 4.

R0 - Мера электрического сопротивления 1 Ом С0 - Мера электрической емкости 100 мкФ

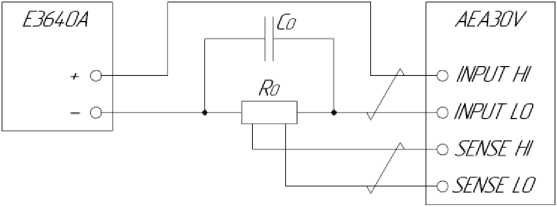

Рисунок 4 - Схема измерения с составной мерой для проверки погрешности измерений параметров внутреннего сопротивления

4.4.2.3

Подготавливают средства поверки к работе согласно их руководствам по эксплуатации.

  • 4.4.2.4 Устанавливают следующие параметры меры напряжения и тока Е3640А:

  • - выходное напряжение 1,5 В;

  • - выходной ток 1 А.

  • 4.4.2.5 На анализаторе, используя меню установок «Settings menu» «Frequency», устанавливают четыре значения частоты измерительного сигнала: 40, 100, 400 и 1000 Гц.

    4.4.2.6

    4.4.2.7

    4.4.2.8

    комплексного

Анализатор переводят в режим измерения «М» (Impedance Measurement).

Проводят цикл измерения сопротивления для составной меры.

После завершения цикла измерений считывают по четыре значения модуля сопротивления, активной и реактивной составляющих комплексного

сопротивления, отображаемых в столбцах «Z, mQ», «R, mQ» и «X, mQ» соответственно.

  • 4.4.2.9 Для каждого измеренного значения определяют абсолютную погрешность Дл, мОм, по формуле (2), принимая за Дэт расчетное значение измеряемого параметра составной меры на заданной частоте, приведенное в таблице 3.

Таблица 3 - Расчетные значения параметров составной меры

Частота

измерительного сигнала, Гц

Расчетное значение сопротивления, мОм

полного Z

активного R

реактивного X

40

999,7

999,4

-25,1

100

998,0

996,1

-62,6

400

969,8

940,6

-236,4

1000

846,7

717,0

-450,5

  • 4.4.2.10 Абсолютная погрешность измерений параметров внутреннего сопротивления не должна превышать установленных пределов, приведенных в таблице А. 2 Приложения А.

    47113964.2.033МП

    Лист

    8

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

4.5 Проверка погрешности воспроизведения частоты измерительного сигнала
  • 4.5.1  Абсолютную погрешность воспроизведения частоты измерительного сигнала определяют методом сравнения измеренного частотомером значения частоты с заданным на анализаторе значением.

  • 4.5.2  Собирают схему рабочего места в соответствии с рисунком 5.

R0 - мера электрического сопротивления 1 Ом А1 - измерительный щуп с входным сопротивлением 1 МОм

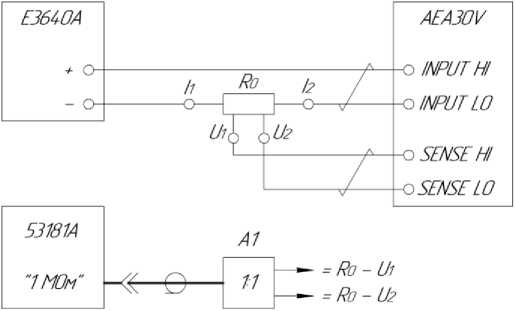

Рисунок 5 - Схема рабочего места для проверки погрешности воспроизведения частоты измерительного сигнала

  • 4.5.3  Подготавливают средства поверки к работе согласно их руководствам по эксплуатации.

  • 4.5.4 Устанавливают следующие параметры меры напряжения и тока Е3640А:

  • - выходное напряжение 1,5 В;

  • - выходной ток 1 А.

  • 4.5.5  Переводят анализатор в служебный режим проверки частоты измерительного сигнала в следующей последовательности:

  • - устанавливают тумблер включения питания в положение « O »;

  • - нажимают и удерживают в нажатом состоянии кнопки <ф> (вверх) и <ф> (вниз);

  • - не прекращая удерживать кнопки, устанавливают тумблер включения питания в положение < I >;

  • - продолжают удерживать кнопки не менее трех секунд;

  • - отпускают кнопки.

После выполнения вышеперечисленных действий на дисплее анализатора должно появиться изображение, приведенное на рисунке 6.

Fr-e^i. setuF 0000 ii

Рисунок 6 - Внешний вид дисплея анализатора в служебном режиме проверки частоты измерительного сигнала (сигнал не воспроизводится)

47113964.2.033МП

Лист

9

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

  • 4.5.6  Устанавливают частоту измерительного сигнала 20 Гц в следующей последовательности:

  • - в поле установки частоты кнопками «-^» (влево) и «^-» (вправо) выбирают десятичный разряд устанавливаемого значения частоты;

  • - кнопками <ф> (вверх) и <ф> (вниз) соответственно увеличивают или уменьшают значение выбранного разряда;

  • - нажатием центральной навигационной кнопки анализатора, запускают генерацию сигнала.

После этого, не более чем через три секунды, надпись на виртуальной кнопке в нижней части дисплея анализатора должна измениться с «ON» на «OFF».

  • 4.5.7 Измеряют значение частоты сигнала частотомером 53181А.

  • 4.5.8  Останавливают генерацию сигнала нажатием центральной навигационной кнопки анализатора, после чего, не более чем через три секунды, надпись на виртуальной кнопке в нижней части дисплея анализатора должна измениться с «OFF» на «ON»

  • 4.5.9  Повторяют пункты 4.5.6 - 4.5.8 для частот измерительного сигнала 100 Гц, 400 Гц и 1000 Гц.

  • 4.5.10  Для каждого измеренного значения рассчитывают абсолютную погрешность воспроизведения частоты измерительного сигнала Ду, Гц, по формуле:

Д/ fycr /изм ,                                    (3)

где   /уст - значение частоты, установленное на анализаторе, Гц;

- значение частоты, измеренное частотомером, Гц.

  • 4.5.11  Абсолютная погрешность воспроизведения частоты измерительного сигнала не должна превышать установленных пределов, приведенных в таблице А. 2 Приложения А.

4.6 Оформление результатов поверки
  • 4.6.1  Результаты поверки оформляются протоколом поверки свободной формы.

  • 4.6.2 Положительные результаты поверки оформляются свидетельством о поверке установленного образца.

  • 4.6.3  При отрицательных результатах первичной поверки анализатор считают непригодным к применению.

  • 4.6.4 При отрицательных результатах периодической поверки анализатор считают непригодным к применению. Свидетельство о поверке аннулируют и выдают извещение о непригодности установленного образца, с указанием причин непригодности.

    47113964.2.033МП

    Лист

    10

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

Приложение А

(обязательное)

Идентификационные данные программного обеспечения и метрологические характеристики анализаторов

Таблица А.1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AEA

Номер версии (идентификационный номер) ПО

не ниже v.19.03

Таблица А. 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации

AEA30V-3

AEA30V-6

Диапазоны измерений:

- напряжения постоянного тока, В

от 0,3 до 30,0

от 0,3 до 30,0

- внутреннего комплексного сопротивления, мОм

от 10 до 3000

от 10 до 6000

- активной составляющей внутреннего комплексного сопротивления, мОм

от 10 до 3000

от 10 до 6000

- реактивной составляющей внутреннего комплексного сопротивления, мОм

± (от 10 до 3000)

± (от 10 до 6000)

Пределы допускаемой абсолютной погрешности измерений:

- напряжения постоянного тока, В

±(5-10’4 + 20 е.м.р.)

±(5-10’4 + 20 е.м.р.)

- внутреннего комплексного сопротивления, мОм

±(2,5-102Л + 50 е.м.р.)

±(5-10’4 + 80 е.м.р.)

- активной составляющей внутреннего комплексного сопротивления, мОм

±(2,5-102Л + 50 е.м.р.)

±(540’4 + 80 е.м.р.)

- реактивной составляющей внутреннего комплексного сопротивления, мОм

±(2,5-102Л + 50 е.м.р.)

±(540’4 + 80 е.м.р.)

Диапазон частот измерительного сигнала, Гц

от 20 до 1000

Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

±0,5

Примечания:

A - измеренное значение физической величины, единица физической величины;

е.м.р. - единица младшего разряда, единица физической величины.

47113964.2.033МП

Лист

11

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Приложение Б

(справочное)

Расчет значений модуля комплексного сопротивления, активной и реактивной составляющих комплексного сопротивления составной меры

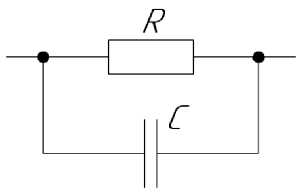

Рисунок Б.1 - Эквивалентная схема составной меры

Комплексное сопротивление (Z0) составной меры определяется по формуле:

Zo =

R

juC _ R _ R-(l-jMRC) _ R-jo>R2C i“RC+1 = 1+juRC = 1+u2R2C2 = 1+u2R2C2

JaC

(Б.1)

где R - значение меры активного сопротивления, Ом; j - мнимая единица (j2 = -1);

ы = 2nf - значение угловой частоты измерительного сигнала, рад/с; С - значение меры емкости, Ф;

f - значение линейной частоты измерительного сигнала, Гц.

Соответственно, значения модуля комплексного сопротивления (Z0), активной (R0) и реактивной (Х0) составляющих комплексного сопротивления составной меры равны:

Z<0   ^(1+M2R2C2

R 2     -uR2C 2

J + (1+6)2A>2C2) ,

(Б.2)

Ro

1+u2R2C2

(Б.3)

X0

-oR2C

1+to2R2C2.

(Б.4)

47113964.2.033МП

Лист

12

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Изм.

Номера листов (страниц)

Всего листов (стр.) в докум.

Номер докум.

Входящий № сопр. докум. и дата

Подп.

Дата

измененных

замененных

новых

анну-лированных

47113964.2.033МП

Лист

13

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
