Общество с ограниченной ответственностью «Аналитик ТелекомСистемы»

Генераторы AnCom A11/G

Методика поверки

4221-029-11438828-13МП

ОБЩИЕ СВЕДЕНИЯ

Настоящая методика устанавливает методы и средства первичной и периодической поверки генераторов AnCom A11/G (далее - генераторов), изготавливаемых ООО "Аналитик ТелекомСистемы", Москва, при первичной и периодической поверке.

Межповерочный интервал - два года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в табл. 1.

Таблица 1

№ п/п

Наименование операции

Пункт методики

Проведение операции при

Первичной поверке

Периодической поверке

1

Внешний осмотр, проверка комплектности, маркировки и упаковки

7.1

Да

Да

2

Опробование

7.2

Да

Да

3

Определение погрешности частоты измерительного сигнала

7.3

Да

Да

4

Определение погрешности уровня измерительного сигнала в диапазоне частот

7.4

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 Поверка генераторов должна производиться с помощью основных и вспомогательных средств поверки, перечисленных в табл. 2.

Таблица 2

№ п/п

Наименование средства поверки, рекомендуемого при проведении поверки генератора

Необходимые для проведения поверки метрологические характеристики

Номера пунктов МП

Примечания

1

Частотомер электронно-счетный вычислительный Ч3-64 (Рег. № 9135-83)

Диапазон частоты: от 10 до 1024 кГц. Пределы допускаемой погрешности измерений ± 0,001 %, >1 МОм

7.3

2

Микровольтметр В3-59

(Рег. № 8984-83)

(0,2 - 1) В, пределы допускаемой погрешности измерений ± 0,4 %, частота измерительного сигнала- до 1,1 МГц, входное сопротивление >4 МОм, 30 пФ.

7.4

3

Нагрузка 75 Ом

Р75К

Номинальное значение сопротивления 75 Ом

7.3, 7.4

Из комплекта генератора

4

Рулетка измерительная

Р10У3:

6,0 м; ±1 см

7.2.3

  • 2.2 Допускается использовать другие средства поверки, обеспечивающие определение метрологических характеристик поверяемого генератора с требуемой точностью.

  • 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ
  • 3.1 Поверка должна выполняться лицами, аттестованными в качестве поверителей радиотехнических величин и изучившими настоящую методику и руководства по эксплуатации поверяемого генератора и средств поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации поверяемого генератора и средств поверки.

4.2 При подключении блока генератора (БГ) и устройства управления к сети питания следует соблюдать следующие правила:

Подключение блока генератора (БГ) к сети питания

БГ подключается к комплектному источнику питания и через него к сети питания только для зарядки встроенного аккумулятора. В ходе выполнения проверок БГ должен быть предварительно отключен от источника питания, а источник питания от сети.

Подключение устройства управления (УУ) к сети питания

УУ подключается к комплектному источнику питания и через него к сети питания только для зарядки встроенного аккумулятора.

В ходе выполнения проверок УУ должно быть предварительно отключено от источника питания, а источник питания от сети.

5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды (20 ± 5) °С;

  • - относительная влажность воздуха (65 ± 15) %;

  • - атмосферное давление (100 ± 8) кПа.;

  • - напряжение сети питания (220 ± 11) В;

  • - частота промышленной сети (50 ± 0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки, изучить руководство по эксплуатации поверяемого генератора и инструкции на используемые средства поверки.

  • 6.2 Используемые СИ должны быть заземлены и выдержаны во включенном состоянии в течение времени, указанного в эксплуатационной документации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр, проверка комплектности, маркировки и упаковки

Операция

Описание операции и условие соответствия

Прим.

Контроль записей в формуляре

Наименование и адрес предприятия-изготовителя

Наличие записей в формуляре

Генератор, имеющий дефекты или не соответствующий записям в формуляре бракуют и отправляют в ремонт

Дата упаковки, подпись упаковщика и печать предприятия-изготовителя

Наименование генератора

Соответствие данным, нанесенным на панелях генератора

Серийный номер генератора

Проверка комплектности

Соответствие фактически представленных к поверке комплектующих данным формуляра генератора

Проверка упаковки

Наличие и целостность упаковочной коробки или транспортной сумки (вид упаковки определен в формуляре генератора)

Внешний осмотр

Чистота и исправность соединителей

Отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора)

Целостность органов индикации и управления

7.2 Опробование генератора

7.2.1 Перед проведением опробования выполняется полная зарядка встроенных аккумуляторов БГ и УУ.

Зарядка встроенных аккумуляторов БГ и УУ

Подключение

Ход зарядки

Результат

БГ

БГ к ИП.

ИП к сети

-220 В/50 Гц

светодиод

POWER

красный постоянно

идет процесс зарядки

нормальное завершение зарядки

1 красный мигает

1,5 Гц

перегрев аккумулятора

зарядка продолжится по остывании

1 красный мигает

6,1 Гц

аккумулятор неисправен

генератор не прошел опробование

УУ

УУ к ИП.

ИП к сети -220 В/50 Гц

индикатор в виде «батарейки»

динамика индикатора свидетельствует о выполнении зарядки

заполнение индикатора свидетельствует о завершении зарядки

  • 7.2.2 Определяют номера версий ПО поверяемого генератора (блоков БГ и УУ), отображаемые на экране Инфо..., к которому можно выйти, щелкнув на кнопке вызова меню с дополнительными настройками (ниже значения текущего времени) на экране УУ с отображением параметров AnCom A11/G. Номер "версии встроенного ПО" (для блока БГ) и "версии ПО" (для блока УУ) должен быть не ниже 1.03.

  • 7.2.3 Проверяют работоспособность при удалении БГ от УУ, которое устанавливают равным

6 м с помощью рулетки измерительной (пределы допускаемой погрешности сантиметровых отметок до ±1 см).

Ход проверки Установить УУ и БГ на удалении друг от друга, равном 6 м. Выполнить проверку возможности управления БГ со стороны УУ, изменяя значение заданной частоты.

После акта изменения частоты нажать кнопку «Установить»

Условие проверки и результат____________________________

Отсутствие металлических и железобетонных препятствий на расстоянии от линии визирования УУ-БГ не менее 1 м

Радиоинтерфейс работоспособен, если индикация зеленого цвета

•>              * В. х СИ 11:07

^AnComAll/G          ;

а

A11/G 0002

Согласованно SIN 75 Ом

Уровень, дБм = 0.0

Частота, кГц = 100.000

11 07 39 Данные приняты

Радиоинтерфейс неработоспособен, если индикация имеет белый или желтый цвет. В этом случае генератор считается не прошедшим опробование

Если результаты опробования положительные, приступают к поверке - определению метрологических характеристик.

7.3 Определение погрешности частоты измерительного сигнала

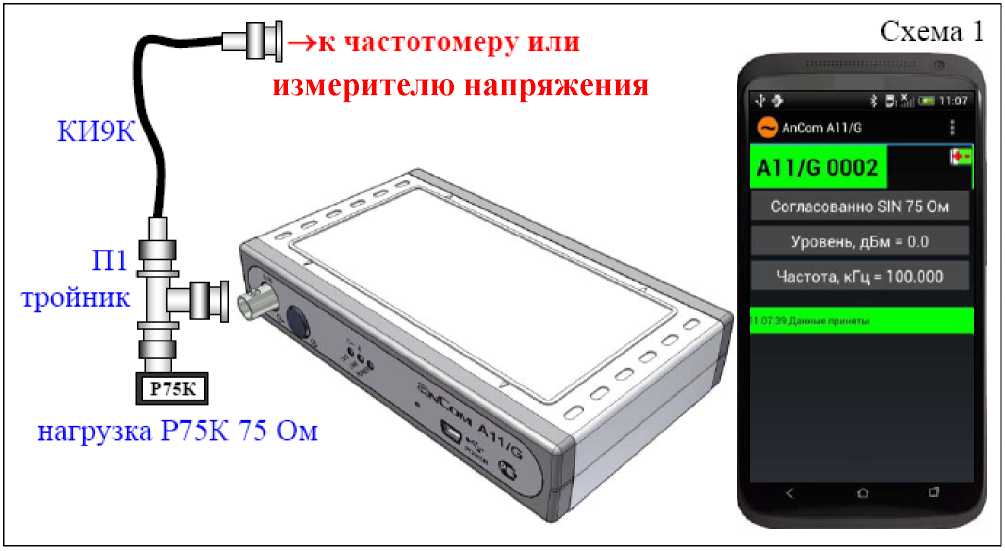

Определение погрешности установки поверяемым генератором частоты измерительного синусоидального сигнала производится по схеме рис. 1. Устанавливается уровень сигнала равный LreH=0 дБм и частота сигнала FreH=100 кГц. К выходу Tx75 генератора подключаются согласованная нагрузка и частотомер.

AnCcm Al I/O

Согласованно SIN 75 0м

частотомеру или

измерителю напряжения

КИ9К

Р75К

нагрузка Р75К 75 Ом

П1

тройник

Уровень, дБм * D.D

Частота, кГц -100.000

Рисунок 1

Результаты операции поверки считаются положительными, если значения погрешности заданной частоты не превосходят указанных в следующей таблице допустимых значений.

Сигнал на разъеме Tx75

Задано

Результаты измерений

Соответствие условию |AF|<0,001 кГц

Режим

Уровень

LreH, дБм

Частота

FreH, кГц

Измерено частотомером Fu3M, кГц

AF=

=Fu3M-FreH, кГц

Согласованно

0,0

100,000

Низко-

омно

0,0

100,000

7.4 Определение погрешности уровня измерительного сигнала в диапазоне частот

Определение погрешности установки поверяемым генератором уровня синусоидального сигнала производится по схеме рис. 1. Устанавливается уровень сигнала равный LreH=0 дБм и частота сигнала FreH в диапазоне от 10 до 1024 кГц. К выходу Tx75 подключаются согласованная нагрузка и измеритель напряжения (микровольтметр).

Результаты операции поверки считаются положительными, если значения погрешности заданного уровня не превосходят указанных в следующей таблице допустимых значений.

Уровень сигнала на разъеме Tx75

Задано

Результаты измерений

Соответствие условию

|AL|<0,2 дБ

Режим

Уровень

LreH, дБм

Частота

F reH , кГц

Измерено

Lbm, дБ

AL= =LeM+9,03-LreH, дБ

Согласованно

0,0

10,000

100,000

1024,000

Низкоомно

0,0

10,000

100,000

1024,000

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При выполнении операций поверки оформляются протоколы в произвольной форме. Данные периодической поверки заносятся в соответствующий раздел формуляра генератора.

Результаты поверки оформляются свидетельством согласно действующим правилам.

При отрицательных результатах поверки оформляется «Извещение о непригодности».

Положительные или отрицательные результаты поверки заносятся в соответствующий раздел формуляра генератора.

Не прошедший поверку генератор запрещается к применению.
