1 Вводная часть
  • 1.1 Настоящая методика поверки распространяется на источники питания Б5-71/ЗРАДАР (далее по тексту - ИП), изготавливаемые по ТУ 6688-002-33124779-2016 и устанавливает методику их первичной и периодической поверки.

  • 1.2 Первичной поверке подлежат источники питания, выпускаемые из производства и после ремонта. Периодической поверке подлежат источники питания, находящиеся в эксплуатации и на хранении. Поверка должна проводиться в органах, аккредитованных в данном виде деятельности.

Интервал между поверками составляет 12 месяцев.

2 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 2.1. Таблица 2.1

Наименование операции

Номер пункта документа по поверке

Проведения операции при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Проверка электрического сопротивления изоляции

8.3

+

+

Определение метрологических характеристик

Определение погрешности воспроизведения выходного напряжения в режиме стабилизации напряжения и погрешности измерения выходного напряжения

8.4.1

+

+

Определение погрешности воспроизведения выходного тока в режиме стабилизации тока и погрешности измерения выходного тока

8.4.2

+

+

Определение нестабильности выходного напряжения при изменении напряжения питающей сети на ±22 В от номинального значения в режиме стабилизации напряжения

8.4.3

+

+

Определение нестабильности выходного тока при изменении напряжения питающей сети на ±22 В от номинального значения в режиме стабилизации тока

8.4.4

+

+

Проверка пульсаций выходного напряжения в режиме стабилизации напряжения

8.4.5

+

4"

Проверка пульсаций выходного тока в режиме стабилизации тока

8.4.6

+

+

3 Средства поверки

При проведении поверки должны применяться средства измерений, указанные в табли

це 3.1.

"аблица 3.1

Номер пункта НД по поверке

Наименование основного или вспомогательного средства поверки

Тип

Основные технически характеристики

Пункт 8.4.5

Осциллограф

С1-112А

10 МГц, 1 канал, погрешность ±4%

Продолжение таблицы 3.1

Номер пункта НД по поверке

Наименование основного или вспомогательного средства поверки

Тип

Основные технически характеристики

Пункт 8.4.1, 8.4.2,

8.4.3, 8.4.4, 8.4.5,

8.4.6

Вольтметр

В7-65

Диапазон измерения напряжения от 0,1 до 100 В, погрешность ±(0,04 % от U + 5 ед. мл. р.)

Пункт 8.4.5, 8.4.6

Милливольтметр

B3-38A

100 мкВ - 300 В, диапазон частот 20 Гц - 5 МГц, погрешность ±2,5 %

Пункт 8.4.2, 8.4.3,

8.4.4, 8.4.6

Катушка сопротивления

Р310

0,0Юм, КТ 0,01

Пункт 8.3

Мегаомметр

М4100/3

Выходное напряжение 500 В, погрешность 1% Диапазон измерения-0- 1 ООМОм

Пункт 8.4.3, 8.4.4,

8.4.5, 8.4.6

Реостат (2 шт.)

РСП

16,87 Ом, 3,33 Ом, погрешность ±20 %

Пункт 8.4.3, 8.4.4

Вольтметр

Э533

0-250 В, класс точности 0,5

Пункт 8.4.3, 8.4.4

Автотрансформатор

АОСН-2-220-82-УХЛ4

ТУ 16-671.025-84

ЛАТР

0-250 В

Пункт 8.3, 8.4.1,

8.4.2, 8.4.3, 8.4.4,

8.4.5, 8.4.6

Барометр анероид контрольный

М67

Диапазон измерения от 600 до

800 мм рт.ст., погрешность ±0,8 мм рт.ст.

Пункт 8.3, 8.4.1,

8.4.2, 8.4.3, 8.4.4,

8.4.5, 8.4.6

Гигрометр психометрический

ВИТ-2

Диапазон измерения температуры от 0 до 50 °C, погрешность ±1 °C, диапазон измерения относительной влажности до 95%, погрешность ±5%

Примечания

  • 1. Допускается использование других эталонных средств измерений, обеспечивающих измерения метрологических характеристик с требуемой точностью.

  • 2. Эталонные СИ должны быть исправны, поверены в соответствии с приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815 « Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» и иметь свидетельство (отметку в паспорте) и (или) клеймо.

4 Требования к квалификации поверителей

К проведению поверки допускаются лица, аттестованные на право поверки, прошедшие инструктаж по технике безопасности, имеющие удостоверение на право работы на электроустановках напряжением до 1000 В с группой допуска не ниже Ill.

5 Требования безопасности

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, ПОТ ЭУ «Правила по охране труда при эксплуатации электроустановок» (Приказ Минтруда и соцзащиты РФ от 24.07.2013 г. № 328н), РД 153-34.003.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

Должны также быть обеспечены требования безопасности, указанные в инструкции по эксплуатации РАБШ 436237.001 РЭ, эксплуатационных документах на средства поверки.

6 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха

    (20±5)°C;

    от 45 до 80 %;

    от 84,0 до 106,7 кПа

    (от 630 до 800 мм рт.ст.);

    220 ±4,4 В.

  • - относительная влажность воздуха при температуре 25 °C

  • - атмосферное давление

  • - напряжение электропитания

7 Подготовка к поверке
  • 7.1 Перед проведением поверки поверитель должен изучить руководство по эксплуатации (РЭ) источников питания и эксплуатационную документацию на используемые средства поверки.

  • 7.2 Средства поверки подготовить к работе согласно указаниям, приведенным в эксплуатационной документации на них.

  • 7.3 Перед проведением поверки ИП необходимо выдержать в условиях, установленных в п. 6, не менее 2 ч.

8 Проведение поверки
  • 8.1 Внешний осмотр

При проведении внешнего осмотра устанавливают следующее:

  • - наличие полного комплекта источника питания;

  • - отсутствие видимых механических повреждений;

  • - исправность сетевого кабеля проверяемого ИП.

При наличии дефектов бракуется и направляется в ремонт.

  • 8.2 Опробование

Проверить четкость срабатывания кнопок на передней панели.

Подсоединить кабель к сети 220 В через розетку с заземляющим контактом.

Включить источник питания. Проверить функционирование кнопок. Время установления рабочих режимов поверяемого ИП не более 15 мин.

При наличии дефектов бракуется и направляется в ремонт.

  • 8.3 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводят с помощью мегомметра с тестовым напряжением 500 В между закороченными контактами ввода сети питания прибора и контактом рабочего заземления, а также между закороченными выходными клеммами прибора и клеммой, обозначенной знаком «-*-» на передней панели ИП.

Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 минуты после приложения напряжения или меньшего времени, за которые показания средства измерения практически установятся.

Результаты проверки считают удовлетворительными, если измеренное значение сопротивление изоляции не менее 7 МОм.

  • 8.4 Определение метрологических характеристик

    • 8.4.1 Определение абсолютной погрешности воспроизведения выходного напряжения, абсолютной погрешности измерения выходного напряжения ИП в режиме стабилизации напряжения провести вольтметром на выходных клеммах ИП при отключенной нагрузке в контрольных точках по рисунку 8.1 следующим образом:

а) последовательно установить контрольные точки 0,5;7,00; 30,00; 45,00; 75,00 В выходного напряжения, контролируя процесс установки по индикатору на передней панели ИП, при этом не должен светиться индикатор «ст I»;

Источник питания Б5-71/ЗРАДАР

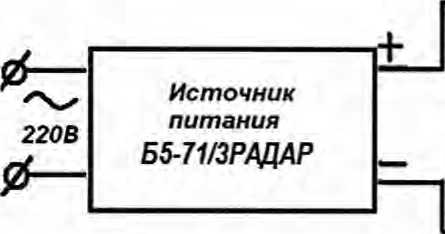

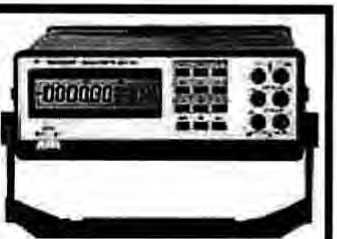

Рисунок 8.1 - Схема определения абсолютной погрешности воспроизведения выходного напряжения, абсолютной погрешности измерения выходного напряжения ИП в режиме стабилизации напряжения

б) после установки выходного напряжения (UyCT) в каждой контрольной точке записать показания измерителя напряжения (Utl3M) на передней панели ИП, а также измерить выходное напряжение (U) вольтметром;

в) погрешность установки выходного напряжения (Д UyCT) рассчитать для каждого измерения по формуле:

Д иустуст-и,                            (8.1)

д) абсолютную погрешность измерения выходного напряжения (Д UH3M) рассчитать для каждого измерения по формуле:

диизм = иизм-и,                          (8.2)

где U - значение выходного напряжения, измеряемая контрольным вольтметром, В; UycT- установленное выходное напряжение по индикатору на передней панели ИП, В; UH3M - показания измерителя напряжения на передней панели ИП, В.

ИП считаются прошедшим поверку, если абсолютная погрешность воспроизведения выходного напряжения ИП не более ±(0,002 иуст+0,15) В, абсолютная погрешность измерения выходного напряжения ИП не более +(0,002 Umm +0,3) В.

  • 8.4.2 Определение абсолютной погрешности воспроизведения выходного тока, абсолютной погрешности измерения выходного тока ИП в режиме стабилизации тока провести в контрольных точках по схеме рисунка 8.2 следующим образом:

а) подключить к выходным клеммам ИП измерительную катушку RH3M (0,01 Ом);

б) установить ограничение выходного напряжения по индикатору на передней панели ИП 50 (30) В, в зависимости от установленного тока, при этом ИП должен перейти в режим стабилизации тока, индикатор ТОК должен светиться;

в) последовательно установить выходной ток ИП (1уст) 0,40; 1,00; 2,00 А (при ограничении по напряжению 75,0 В) и 3,50; 5,00; 9,00 А (при ограничении по напряжению 30 В), ток нагрузки (I) контролировать вольтметром по напряжению (U) на измерительной катушке Rl13M и рассчитать силу тока по формуле:

1=и/ R,

изм

(83)

RIIJM - катушка сопротивления РЗ10

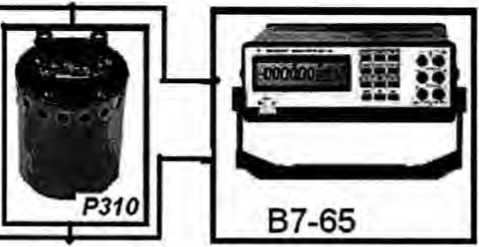

Рисунок 8.2 - Схема определения абсолютной погрешности воспроизведения выходного тока, абсолютной погрешности измерения выходного тока ИП в режиме стабилизации тока

г) после установки на выходе ИП выходного тока записать показания измерителя тока (1НЗМ) на передней панели ИП, а также измерить выходное напряжение (U) вольтметром на измерительной катушке и рассчитанную силу тока по формуле (8.3).

д) погрешность воспроизведения выходного тока рассчитать для каждого измерения по формуле:

А 1уст ~ 1уст 1                                 (8.4)

ж) абсолютную погрешность измерения выходного тока ИП рассчитать для каждого измерения по формуле:

(8.5)

где I - величина тока, рассчитанная по формуле (8.3), А;

1уст - установленный выходной ток по индикатору на передней панели ИП, А;

1ИЗМ - показания измерителя тока на передней панели ИП, А.

ИП считаются прошедшим поверку, если погрешность воспроизведения и измерения выходного тока находится в пределах ±0,25 А.

  • 8.4.3 Определение нестабильности выходного напряжения ИП в режиме стабилизации напряжения при изменении напряжения питающей сети на ±22 В от номинального значения, провести при значении выходного напряжения равном 30,00 В и токе нагрузки 9,0 А по рисунку 8.3 следующим образом:

а) ИП подключить к сети через автотрансформатор;

б) установить номинальное напряжение питающей сети 220 В, включить ИП в порядке, изложенном в руководстве по эксплуатации;

в) вьгходное напряжение ИП установить на значение 30,00 В;

г) к выходным клеммам ИП подключить вольтметр и нагрузку;

Источник питания Б5-71/ЗРАДАР

I

I

ЛАТР

ЛАТР

RHarp * реостат РСП;

R,nM - катушка сопротивления РЗ10

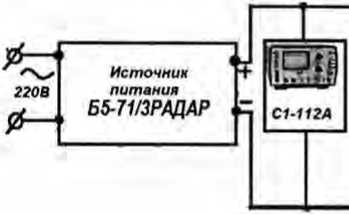

Рисунок 8.3 - Схема измерения нестабильности выходного напряжения от изменения напряжения питающей сети в режиме стабилизации напряжения

220В

B7-65

д) ток нагрузки установить равным 9,0 А при помощи RHarp (суммарная мощность реостата РСП - не менее 400 Вт), ток нагрузки контролировать вольтметром по напряжению на измерительной катушке R,nM (0,01 Ом);

е) измерить выходное напряжение (UH0M) ИП;

ж) плавно увеличить напряжение питающей сети до 242 В, измерить выходное напряжение (Ui) ИП;

и) плавно уменьшить напряжение питающей сети до 198 В, измерить выходное напряжение (U2) ИП;

к) значение нестабильности выходного напряжения ИП при изменении напряжения питающей сети рассчитать по формуле:

А Пстаб= U)(2) — UH0M>                            (8.6)

где Uhom - выходное напряжение ИП, измеренное вольтметром при номинальном напряжении питающей сети, В;

Uj(2) - выходное напряжение ИП, измеренное вольтметром при напряжении питающей сети отличном от номинального на ±22 В, В.

ИП считаются прошедшим поверку, если значение нестабильности выходного напряжения не более ±(0,001 UMaKC + 0,003) В для всех измерений,

где имакс - наибольшее значение выходного напряжения ИП.

  • 8.4.4 Определение нестабильности выходного тока при изменении напряжения питающей сети на ±22 В от номинального значения, провести в режиме стабилизации тока при выходном токе 9,0 А и выходном напряжении 30,00 В по схеме рисунка 8.4 следующим образом:

а) ИП подключить к сети через автотрансформатор;

б) установить номинальное напряжение питающей сети 220 В, контролируя его по вольтметру, включить ИП в порядке, изложенном в руководстве по эксплуатации;

в) выходное напряжение ИП установить равным 30,00 В;

г) к выходным клеммам ИП подключить вольтметр и нагрузку;

д) выходной ток установить на значение 9,0 А при помощи RHan> ( суммарная мощность реостата РСП - не менее 400 Вт);

Источник литания Б5-71/ЗРАДАР

&

А/

ЛАТР

R-нзм - катушка сопротивления Р310;

RH - реостат РСП

Рисунок 8.4 - Схема измерения нестабильности выходного тока от изменения напряжения питающей сети в режиме стабилизации тока

е) измерить вольтметром напряжение на измерительной катушке RH3M (0,01 Ом);

ж) плавно увеличить напряжение питающей сети до 242 В, измерить вольтметром напряжение на измерительной катушке RH3M и рассчитать выходной ток (Ij) по формуле (8.3);

и) плавно уменьшить напряжение питающей сети до 198 В, измерить вольтметром напряжение на измерительной катушке RH3M и рассчитать выходной ток (12) по формуле (8.3);

к) значение нестабильности выходного тока ИП при изменении напряжения питающей сети рассчитать по формуле;

А 1стаб~ 11(2) 1ном                                     (8.7)

где 1ном - выходной ток ИП при номинальном напряжении питающей сети, А;

1ц2) - выходной ток ИП при напряжении сети отличном от номинального на ±22 В, А.

ИП считаются прошедшим поверку, если значение нестабильности выходного тока в пределах ±0,25 А.

  • 8.4.5 Определение пульсаций выходного напряжения ИП в режиме стабилизации напряжения провести по схеме рисунка 8.5 следующим образом:

а) выходное напряжение ИП устанавливают на значение 30,00 В (выходное напряжение контролируют вольтметром на выходных клеммах ИП);

б) ток нагрузки установить 0,9 максимального значения (9 А) при помощи RHarp.

(индикатор «Ст I» погашен) (суммарная мощность реостата РСП - не менее 400 Вт), ток нагрузки контролировать вольтметром по напряжению на измерительной катушке RH3M (0,01 Ом);

в) отключить вольтметр;

г) к выходным клеммам ИП подключить милливольтметр или осциллограф, провести измерение пульсаций выходного напряжения милливольтметром (для измерения эффективного значения) или осциллографом (для измерения амплитудного значения).

.Амплитудное значение пульсаций определить как 0,5 значения переменной составляющей от пика до пика.

В7-65

Инагр - реостат РСП;

R,„M - катушка сопротивления Р310

Рисунок 8.5 - Схема измерения пульсаций выходного напряжения

в режиме стабилизации напряжения

ИП считаются прошедшим поверку, если пульсации выходного напряжения не более 1,0 мВ эффективного значения.

  • 8.4.6 Определение пульсаций выходного тока ИП в режиме стабилизации тока провести по схеме рисунка 8.6 следующим образом:

а) выходное напряжение установить на значение 30,00 В;

б) ограничение тока установить на 0,9 от максимального значения (9,00 А) и при помощи R-нагр (суммарная мощность реостата РСП - не менее 400 Вт) перевести ИП в режим стабилизации тока (должен светиться индикатор «Ст.1»), напряжение контролировать вольтметром на клеммах ИП, при переходе ИП из режима стабилизации напряжения в режим стабилизации тока оно не должно упасть от установленного ранее напряжения 30,00 В более чем на 5%;

в) ток нагрузки контролировать вольтметром по напряжению на измерительной катушке RHJM (0,01 Ом);

г) определить общее сопротивление нагрузки Ro по формуле:

Ro = Ubbix / 1вых                                      (8.8)

где Ubwx и I вых - показания вольтамперметра поверяемого ИП, работающего в режиме стабилизации тока.

д) контролируя неизменность показаний тока и напряжения, милливольтметром B3-38A измерить эффективное значение пульсаций на выходе ИП (ипульс).

е) пульсации выходного тока определить по формуле:

1пульс=ипульс / Ro                                    (8.9)

ИП считаются прошедшим проверку, если пульсации выходного тока не более 10 мА эффективного значения.

Примечание - При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на результаты измерений, что достигается следующим образом:

  • - измерения проводятся на расстоянии не менее 5 м от сильного электромагнитного излучения (сотовые телефоны, генераторы, коллекторные двигатели, лампы дневного света с трансформаторными пускателями);

  • - осциллографический пробник должен соответствовать осциллографу по полосе частот

    и переходному сопротивлению.

    R113M - катушка сопротивления Р310; R-нагр - реостат РСП

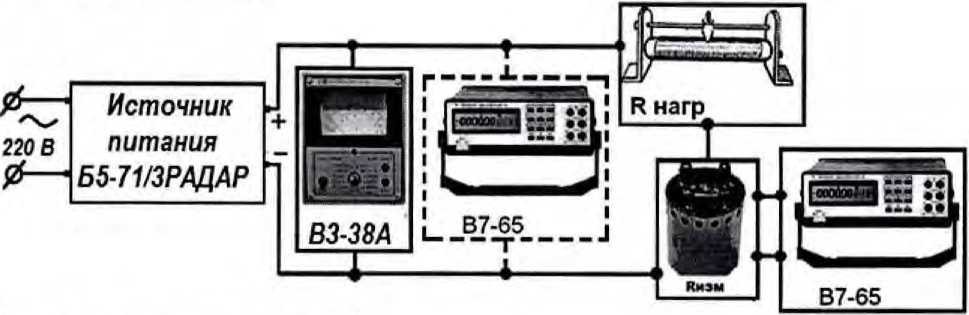

    Рисунок 8.6 - Схема измерения пульсаций выходного тока в режиме стабилизации тока

- конфигурация расположения пробника и других элементов измерения должна обеспечивать минимальные помехи, что достигается следующим образом: осциллограф установить на величину развертки 5-10 мкс/деление, входной аттенюатор установить на значение 5 мВ на деление, закоротить земляным зажимом наконечник пробника и коснуться одной из клемм проверяемого источника питания. Далее добиться на экране осциллографа минимального уровня ложного сигнала путем размещения кабеля пробника и положения приборов и. не меняя положения, приступить к измерениям.

9 Оформление результатов поверки
  • 9.1  По результатам поверки оформляется протокол по форме, указанной в приложении А.

  • 9.2 Результаты поверки оформляются в соответствии с приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815 «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 9.3 Знак поверки при первичной поверке наносят в раздел 9 Руководства по эксплуатации РАБШ436237.001РЭ, при периодической поверке наносится в виде наклейки на корпус прибора.

    В.А. Демешко

    ФБУ «Тест-С.-Петербург»               щ у.

Н.М. Мурашова

Приложение А

Протокол первичной поверки Источник питания Б5-71/ЗРАДАР зав №___________

нужное подчеркнуть

Принадлежит__

наименование организации, представившей источник питания на поверку

Предприятие, проводившее поверку_____________________________________________

Эталонные и вспомогательные СИ:

Наименование

Тип

Заводской номер

Дата поверки

Осциллограф

Вольтметр

Милливольтметр

Катушка сопротивления безреактивная

Мегаомметр

Вольтметр

Реостат

Автотрансформатор

Условия поверки:

  • - температура окружающего воздуха________________________________________

  • - относительная влажность воздуха_____________________________________________

  • - атмосферное давление_____________________________________________________

-напряжение питающей сети_______________________________________________

-частота питающей сети______________________________________________________

Таблица Б.1

Номер пункта поверки РЭ

Поверяемая характеристика

Наименование операции

Номинальное значение

Допускаемые

отклонения

Измеренное значение

8.1

Внешний осмотр

8.2

Опробование

8.3

Проверка электрического сопротивления изоляции ИП

7 МОм

Не менее

8.4.1

Определение погрешности вое-произведения выходного напряжения в режиме стабилизации напряжения

0,50 В

±0,151 В

7,00 В

±0,164 В

30,0 В

±0,21 В

45,0 В

±0,24 В

75,0 В

±0,ЗВ

определение погрешности измерения выходного напряжения ИП

0,50 В

±0,301 В

7,00 В

±0,314 В

30,0 В

±0,36 В

45,0 В

±0,39 В

75,0 В

±0,45 В

8.4.2

Определение погрешности вое-произведения выходного тока в режиме стабилизации тока

0,40 А

±0,25А

1,00 А

2,00 А

3,50 А

5,00 А

9,00 А

Продолжение таблицы Б. 1

Номер пункта поверки РЭ

Поверяемая характеристика

Наименование операции

Номинальное значение

Допускаемые отклонения

Измеренное значение

8.4.2

Определение погрешности измерения выходного тока ИП

0,40 А

±0,25 А

1,00 А

2,00 А

3,50 А

5,00 А

9,00 А

8.4.3

Определение нестабильности выходного напряжения ИП при изменении напряжения питающей сети на ±22 В от номинального значения в режиме стабилизации напряжения

Uhom, В (при 220 В)

±0,053 В

U1,B (при 242 В)

U2, В (при 198 В)

8.4.4

Определение нестабильности выходного тока ИП при изменении напряжения питающей сети на ±22 В от номинального значения в режиме стабилизации тока

1ном, А (при 220 В)

±0,25 А

11. А (при 242 В)

12, А (при 198 В)

8.4.5

Проверка пульсаций выходного напряжения ИП в режиме стабилизации напряжения

1,0 мВ эффективного значения

Не более

20 мВ амплитудного значения

8.4.6

Проверка пульсаций выходного тока ИП в режиме стабилизации тока

10 мА эффективного значения

Не более

Заключение_____________________________________________________________

годен, не годен

Поверку провел________________________ _______________________

подпись                          расшифровка подписи

Дата поверки__________________________________________________

Лист регистрационных изменений

№ изм.

№ листов замененных

№ листов новых

№ листов аннулированных

Всего листов в документе

№ документа

Входящий номер сопроводительных документов

Подпись

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
