Методика поверки «Система обеспечения единства измерений Республика Беларусь Сигнализатор загазованности ФСТ-05КБ» (МРБ МП 2360-2013)

Система обеспечения единства измерений Республика Беларусь

Сигнализатор загазованности ФСТ-05КБ Методика поверки

МРБ

• 2 Настоящая методика поверки распространяются на сигнализатор загазованности ФСТ-05КБ ТУ BY 100162047.035-2013 предназначенный для автоматического непрерывного контроля объемной доли природного газа (метана), объемной доли сжиженного газа (пропана), массовой концентрации угарного газа (оксида углерода) и выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.

Сигнализатор загазованности ФСТ-05КБ (далее - ФСТ-05КБ) подлежит обязательной поверке в органах государственной метрологической службы при выпуске из производства и после ремонта.

• 1.1 При проведении поверки должны выполняться операции, указанные в табли це 1.1.

Таблица 1.1

• 2.1 При проведении поверки должны применяться средства, указанные в таблице 2.1.

• 2.2 Перечень поверочных газовых смесей (ПГС), необходимых для проведения поверки, приведен в таблице 2.2.

Таблица 2.1

Таблица 2.2

• 3.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих удостоверение на право поверки.

• 4.1 Помещения, в которых проводится поверка, должны быть оборудованы приточновытяжной вентиляцией.

• 4.2 При работе с баллонами с поверочными газовыми смесями необходимо руководствоваться «Правилами устройства и безопасности эксплуатации сосудов, работающих под давлением, утвержденных Госгорнадзором 27 ноября 1987 г.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                         (20 ± 5)

• - относительная влажность воздуха, %                           от 30 до 90

• - атмосферное давление, кПа                                    от 84 до 106,7

• 5.2 Содержание вредных веществ в атмосфере помещений, где проводится поверка, должно быть в пределах санитарных норм.

• 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 1) средства измерений и ФСТ-05КБ должны предварительно выдерживаться в нерабочем состоянии при температуре окружающего воздуха, указанной в п.5.1 не менее:

- 12 ч при разнице температур воздуха в помещении для поверки и местом, откуда внесен ФСТ-05КБ, более 10 °C;

-1ч при разнице температур воздуха в помещении для поверки и местом, откуда внесен ФСТ-05КБ, от 1 до 10 °C;

• 2) собрана схема проверки ФСТ-05КБ в соответствии с приложением А.

• 6.2 Содержание вредных веществ в атмосфере помещений, где проводится поверка, должно быть в пределах санитарных норм.

• 7.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие ФСТ-05КБ следующим требованиям:

отсутствие внешних повреждений и загрязнений, влияющих на работоспособность; соответствие маркировки требованиям нормативной документации;

четкость надписей на лицевой панели.

• 7.2 Опробование ФСТ-05КБ проводят следующим образом.

• 1) Вставить измерительную головку в блок питания и сигнализации ФСТ-05КБ.

• 2) Включить и прогреть ФСТ-05КБ в течение 30 с. Через 30 с должен светиться индикатор зеленого цвета.

• 7.3 Проверку порога срабатывания сигнализации, погрешности срабатывания сигнализации, времени срабатывания сигнализации проводить следующим образом:

  • 7.3.1 Собрать схему подачи поверочной газовой смеси согласно приложению А.

  • 7.3.2 Включить и прогреть ФСТ-05КБ в течение 30 с. Через 30 с должен светиться индикатор зеленого цвета.

  • 7.3.3 Вентилем точной регулировки установить расход ПГС (0,3 ±0,1) л/мин;

  • 7.3.4 Подать на измерительную головку ФСТ-05КБ ПГС № 1. Не должен измениться вид светового сигнала.

  • 7.3.5 Подать на измерительную головку ФСТ-05КБ ПГС № 2, одновременно включив секундомер. Через 15 с (для метана, пропана) и 60 с (для оксида углерода) зафиксировать состояние световой и звуковой сигнализации.

Не должен измениться вид светового сигнала.

• 7.3.6 Подать на измерительную головку ФСТ-05КБ ПГС № 3, одновременно включив секундомер. Через 15 с (для метана, пропана) и 60 с (для оксида углерода) должны сработать световая и звуковая сигнализация. Периодический звуковой и световой сигнал красного цвета (длительность приблизительно 0,5 с).

ФСТ-05КБ считается выдержавшим испытания, если выполнились все условия проверки.

7.4 Подтверждение соответствия программного обеспечения

• 7.4.1 Подтверждение соответствия программного обеспечения ФСТ-05КБ проводится визуально в режиме ТЕСТ пороговых устройств.

В данном режиме происходит имитация увеличения концентрации от 0 до порога сигнализации. Концентрация нарастает примерно 5 секунд до установленного порога сигнализации - светодиодный индикатор меняет свой цвет: зеленый... желтый... оранжевый.

2) при концентрации газа превышающей установленный порог сигнализации - периодический звуковой и световой сигнал красного цвета. Длительность сигнала:

• - для версии V.2.31 (метан, пропан) - кратковременный, приблизительно 0,2 с,

• - для версии V.2.21 (оксид углерода) - длительный, приблизительно 0,7с,

• - для версии V.2.10 (блок питания) - происходит срабатывание клапана и прекращение подачи газа.

• 7.4.2 Результат проверки соответствия программного обеспечения считают положительным, если номера версий встроенного ПО соответствуют данным, указанным в Описании типа (приложение к Свидетельству от утверждении типа).

• 8.1 Результаты поверки оформляются протоколом. Рекомендуемая форма протокола приведена в приложении Б.

• 8.2 При положительных результатах поверки на ФСТ-05КБ после первичной поверки наносится знак поверки и делается отметка о поверке в паспорте.

На ФСТ-05КБ после ремонта наносится знак поверки, и выдается свидетельство о поверке установленной формы (в соответствии с ТКП 8.003-2011).

• 8.3 ФСТ-05КБ, не удовлетворяющие требованиям настоящей методики, к применению не допускаются. На них выдают извещение о непригодности с указанием причин по форме ТКП 8.003-2011. При этом знак поверки подлежит погашению, а свидетельство аннулируется.

Приложение А

(обязательное)

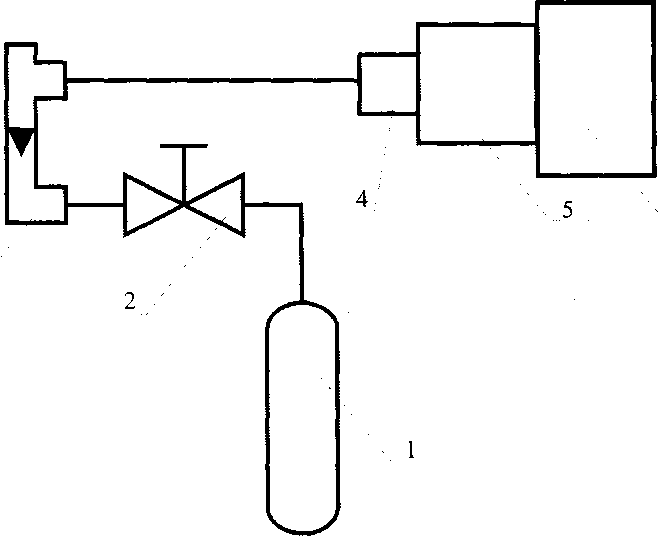

Схема подачи поверочной газовой смеси

• 1 - баллон с ПГС;

• 2 - вентиль точной регулировки;

• 3 - ротаметр;

• 4 - насадка;

• 5 - измерительная головка ФСТ-05КБ

• 6 - блок питания ФСТ-05КБ

Рисунок А. 1

Приложение Б

(рекомендуемое)

Протокол поверки

Сигнализатора загазованности ФСТ-05КБ №___________

• 1 Наименование организации, проводившей поверку________________________

• 2 Принадлежащий________________________________________________

• 3 Условия проведения поверки:

- температура окружающего воздуха         _______________________

• - относительная влажность воздуха

• - атмосферное давление

  230 ±22 (24 В)

  (50 ±1)

• - напряжение питания, В

• - номинальная частота, Гц

• 4 Применяемые средства поверки

  Наименование средств поверки, тип	Основные параметры	Заводской номер	Дата поверки

5 Операции поверки

• 5.1 Внешний осмотр_____________________________________________

• 5.2 Опробование__________________________________________________

• 5.3 Определение метрологических характеристик:

Таблица Б. 1

2) Проверка времени срабатывания сигнализации

Зам.1

Таблица Б2

• 6 Заключение о результатах поверки__

• 7 Дата проведения поверки___________

• 8 Подпись лица, проводившего поверку

  (Фамилия, инициалы)
