МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУЛ «ВНИИФТРИ»)

Осциллографы цифровые запоминающие TPS2024, TPS2014, TPS2012

Методика поверки

071-1451-00МП

Менделеево, Московской обл. 2005

Осциллографы цифровые запоминающие

TPS2024, TPS2014, TPS2012

Методика поверки

(                         071-1451-ООМП

Настоящая методика поверки распространяется на осциллографы цифровые запоминающие TPS2O24, TPS2014, TPS2OI2 производства компании Tektronix China Со.) Ltd. и устанавливает методы и средства их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - полтора года.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операций

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 ■

2

3

4

Внешний осмотр

7.1

Да

Да

Опробование

7.2

Да

Да

Определение метрологических характеристик

7.3

Да

Да

Определение погрешности измерения напряжения

7.3.1

ж

Да

Определение времени нарастания переходной характеристики

7.3.2

Да

Да

Определение погрешности измерения периода (частоты) дискретизации

7.3.3

Да

Да

  • 2. СРЕДСТВА ПОВЕРКИ

21. При проведении поверки должны применяться средства поверки, указанные а таблице 2.1.

Таблица 2.1

Номер пункта методики

  • 7.3.1 -

  • 7.3.2

7.3.2.

7.3.3.

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и ос-новные технические характеристики_______________

2

Установка для поверки осциллографов К2С-62;

калибратор X длительностей разверток осциллографов, пределы измеряемого значения погрешности коэффициентов разверток от 0,2 нс/дел до 5 с/дел, пределы абсолютной погрешности установки периода повторения (Тк) в калиброванной точке составляют ±10ц х Тк, диапазон девиации периода ±9,9 % с дискретностью 0,1 % от Тк, пределы абсолютной погрешности установки периода повторения (Тк) в режиме девиации ±10‘3 х Тк , сигнал калибровки -импульсы треугольной формы, выходное сопротивление 50 Ом; калибратор X длительностей разверток осциллографов менее 200 нс/дел, сигнал калибровки - импульсы прямоугольной формы в режиме временного сдвига (Dk) положительной полярности амплитудой более 1 В, длительность фронта не более 10 нс, пределы абсолютной погрешности установки Dk в калиброванной точке составляют ± (10"4 х Dk + 40 пс), диапазон девиации Dk ±9,9 % с дискретностью 0,1 % от Dk, пределы абсолютной погрешности установки Dk в режиме де виации ± (10’3 х Dk + 50 пс);

калибратор Y коэффициентов отклонения осциллографов, пределы измеряемого значения погрешности коэффициентов отклонения от 10 мкВ/дел до 20 В/дел, пределы абсолютной погрешности установки напряжения (Uk) составляют ± (0,25 х 101 х Uk -и 1 мкВ), диапазон девиации Uk ±9,9 % с дискретностью 0,1 % от Uk, пределы абсолютной погрешности установки Uk режиме девиации ± (0,3 х 10х Uk + 3 мкВ), выходное сопротивление 50 Ом, 1 МОм. калибратор параметров ПХ (переходной характеристики) осциллографов с полосой пропускания до 1000 МГц, длительность фронта испытательного импульса не более 140 пс с блоком ПХ-1, не более 850 пс с блоком ПХ-2, не более 8,5 нс с блоком ПХ-3, выходное сопротивление 50 Ом. Нагрузка 50 Ом

Генератор сигналов высокочастотный программируемый Г4-164:

Диапазон частот (F) от 0,1 до 640 МГц, основная погрешность установки частоты 5 х 10’7 х F , нестабильность после 30 минут прогрева 0,5 х IO’1 х F.

  • 2.2. Применяемые при поверке по настоящей методике в качестве рабочих эталонов установка для поверки осциллографов К2С-62, генератор Г4-164 должны быть поверены на основном эталонном оборудовании в ФГУП "ВНИИФТРИ” и иметь отметку в свидетельствах о возможности их применения в качестве рабочих эталонов.

  • 2.3. При проведении поверки допускается использование эталонных средств измерений, соответствующих по своим метрологическим и техническим характеристикам, указанным в таблице 2.1 .

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки могут быть допущены лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений и квалификацию поверителя.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80.

5. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены нормальные условия, установленные ГОСТ 8.395-80.

.                             6. ПОДГОТОВКА К ПОВЕРКЕ

rt •

“     11        6.1, Поверитель должен изучить технические описания и инструкции по эксплуата

ции (ТО и ИЭ) поверяемого прибора и используемых средств поверки.

  • 6.2. Поверяемый прибор и используемые средства поверки должны быть заземлены и прогреты подтоком в течение времени, указанного в ТО и ИЭ.

7. ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 При проведении внешнего осмотра проверяются: сохранность пломб;

чистота и исправность разъемов и гнезд;

наличие предохранителей; отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора);

,                   сохранность органов управления, четкость фиксации их положения;

!;                  комплектность прибора согласно ТО и ИЭ.

*              Приборы, имеющие дефекты, бракуют.

'               7.2. Опробование осциллографа производится путем запуска тестовой программы

(при включении прибора); проверяется работоспособность дисплея, диапазон перемещения линии развертки по вертикали, режим изменения коэффициентов отклонения и развертки; выполняется проверка внутренних настроек осциллографа (амплитудночастотной характеристики осциллографа, системы синхронизации и точности установки опорного напряжения внутреннего источника).

Приборы, не прошедшие опробование, бракуют.

  • 7.3. Определение метрологических характеристик.

7,3.1, Определение погрешности измерения напряжения производится с помощью установки К2С-62.

+7 4S5 7484301

Погрешность измерения напряжения определяют методом прямого измерения напряжения, выдаваемого калибратором Y установки К2С-62 (рис.1). Поверяемый осциллограф переводят в режим внутреннего запуска.

Калибратор Y

Поверяемый

установки К2С-62

осциллограф

1

2

1 - выход калибратора Y, 2 - вход осциллографа

Рис.1

Напряжение измеряют а соответствии с руководством по эксплуатации на установку К2С-62. Устанавливают режим выдачи напряжения постоянного тока положительной полярности.

Измерения проводят для каждого канала при значениях коэффициента отклонения и напряжения, указанных в таблице 7.1.

Результаты поверки считаются удовлетворительными, если погрешность измерения напряжения, рассчитанная по формуле ± (3><10’2xU +0,1 дел * Ко + 1 мВ), не более значений, указанных в таблице 7,1.

Таблица 7.1.

Значения коэффициента отклонения

Установленное значение напряжения

Пределы погрешности измерения напряжения

10 мВ/дел

20 мВ

±2,6 мВ

100 мВ/дел

500 мВ

± 26 мВ

500 мВ/дел

ЗВ

± 141 мВ

1 В/дел

6 Н

±281 мВ

2 В/дел

12 В

± 561 мВ

5 В/дел

ЗОВ

± 1,4 В

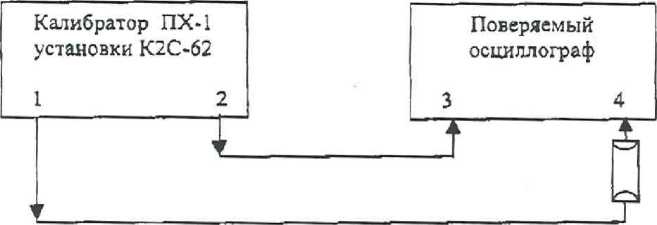

  • 7.3.2. Определение времени нарастания переходной характеристики (ПХ) производится с помощью калибратора переходной характеристики установки К2С-62 (калибратор ПХ-1) в соответствии со схемой рис,2.

    Нагрузка

    50 Ом

I - выход калибратора ПХ-1,2 - выход синхроимпульса, 3 - вход синхронизации, 4 - вход осциллографа Рис .2.

+ 7 495 7484901

I

Измерения проводят в соответствии с руководством по эксплуатации на установку К2С-62. Поверяемый осциллограф переводят В режим внешнего запуска,

Время нарастания ПХ определяется при коэффициенте отклонения 1 В/дел.

Результаты поверки считаются удовлетворительными, если время нарастания переходной характеристики не более значений, указанных в таблице 7.2.

Таблица 7.2 .

ч

I

Модификация осциллографов

Время нарастания ПХ (тн), нс

TPS2024

2.1

TPS2014

3.5

TPS2012

3,5

7.3.3. Определение погрешности измерения периода (частоты) дискретизации производится с использованием генератора сигналов высокочастотного Г4-164.

Напряжение с выхода генератора (частота 10,0 МГц и уровень сигнала 600 мВ) подаем на 1-й канал осциллографа (коэффициент отклонения 100 мВ/дел, коэффициент развертки 100 мс/дел.).

Результаты поверки считаются удовлетворительными, если погрешность измерения периода (частоты) дискретизации не более ± 500 Гц.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1. При выполнении операций поверки оформляются протоколы по произвольной форме.

  • 8.2. Результаты поверки оформляются путем выдачи "Свидетельства о позерке" или "Извещения о непригодности" в соответствии с ПР 50.2.006-94.

Главный метролог ФГУП «ВНИИФТРИ»

Зам. директора МЦРМИ ФГУП «ВНИИФТРИ»

Электроних I кат. ФГУП «ВНИИФТРИ»

  • A. С. Дойников

  • B. З, Маневич

В.В.КроЙтор
