Методика поверки «Комплексы аппаратно-программные «Спецлаб-Перекресток». Методика поверки» (651-18-061 МП)

Методика поверки

Тип документа

Комплексы аппаратно-программные «Спецлаб-Перекресток». Методика поверки

Наименование

651-18-061 МП

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ Первый заместитель генерального директора -

Комплексы аппаратно-программные «Спецлаб-Перекресток» Методика поверки

651-18-061 МП

2018 г.

СОДЕРЖАНИЕ 1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящий документ распространяется на комплексы аппаратно-программные «Спецлаб-Перекресток» (далее - комплексы) и устанавливает методику, порядок и содержание их первичной и периодической поверок.

  • 1.2 Интервал между поверками 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки комплекса проводят операции, указанные в таблице 1.

Таблица 1

Наименование операции

№ пункта методики

Первичная поверка

Периодическая поверка

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Определение допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале UTC (SU)

8.3

Да

Да

2.2 При получении отрицательных результатов поверки по любому пункту

таблицы 1 комплекс бракуется и направляется в ремонт.

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки применяются средства измерений и вспомогательное оборудование, указанные в таблице 2: Таблица 2.

№ пункта методики поверки

Наименование

Краткие характеристики

Средства измерений

8.3

Источник первичный точного времени УКУС-ПИ 02ДМ

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1PPS) относительно шкалы времени UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

Продолжение таблицы 2

Вспомогательное оборудование

№ пункта методики поверки

Наименование

Краткие характеристики

8.3

Переносной компьютер типа "Ноутбук"

Удовлетворяющий требованиям к аппаратному обеспечению типа "microClock"

  • 3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 3.3 Применяемые при поверке средства измерений должны быть исправны, поверены и иметь свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в порядке, установленном в ПР 50.2.012-94.

  • 4.2 Персонал, проводящий поверку, должен быть ознакомлен с руководством по эксплуатации (РЭ) и настоящей методикой поверки (МП).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, в соответствии с ГОСТ 12.3.019-80

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от минус 10 до 35 °C;

  • - относительная влажность при температуре 15 °C не более 80 %;

  • - атмосферное давление от 86,6 до 106,7 кПа.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки поверитель должен изучить инструкции по эксплуатации поверяемого прибора и используемых средств поверки.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

Поверку комплекса проводят на смонтированном комплексе на пункте дорожного контроля или в лабораторных условиях.

  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра проверяют соответствие комплекса следующим требованиям:

  • - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации;

  • - соответствие идентификационных признаков ПО приведенным в описании типа СИ.

  • 8.1.2  Результаты поверки считать положительными, если комплекс удовлетворяет требованиям п.8.1.1.

  • 8.2 Опробование

    • 8.2.1 Проверить включение электропитания комплекса. Включить и выполнить операции по запуску программного обеспечения «SLtime» согласно Руководства по эксплуатации.

8.2.2 Проверить идентификационные данные ПО. Данные должны соответствовать приведенным в таблице 3:

Таблица 3 - Идентификационное данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

SLtime

Номер версии (идентификационный номер ПО)

не ниже 1.0.3

Цифровой идентификатор ПО

-

8.2.3 Убедиться, что видеокамера из состава комплекса находиться в рабочем состоянии и на монитор комплекса выводится изображение.

  • 8.2.4 Результаты поверки считать положительными, если комплекс удовлетворяет выше перечисленным требованиям.

  • 8.3 Определение допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале UTC (SU)

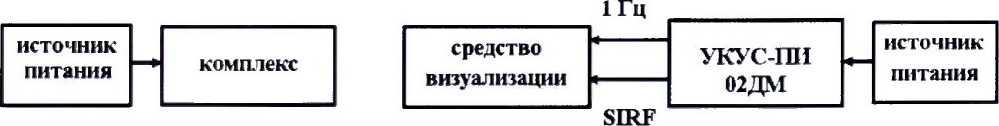

    • 8.3.1 Собрать схему в соответствии с рисунком 1.

Рисунок 1

  • 8.3.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на комплекс и УКУС-ПИ 02ДМ подготовить их к работе.

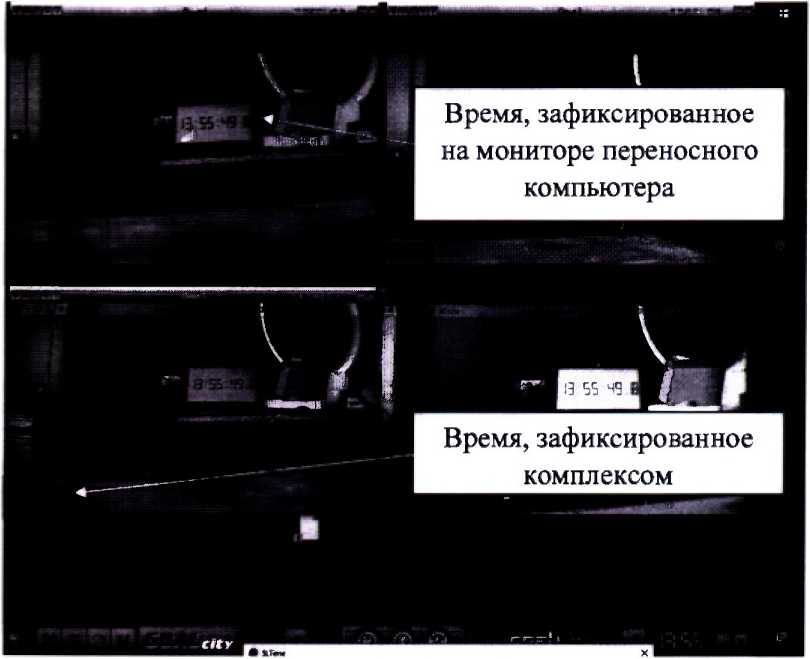

  • 8.3.3 С помощью интерфейсной программы комплекса сделать не менее 10 фотографий средства визуализации, записать командой PrintScreen фото изображений индицируемое время и время, наложенное на изображение комплексом в соответствии с рисунком 2.

Рисунок 2

  • 8.3.4 Для каждого из 10 результатов измерений определить абсолютную погрешность привязки текущего времени комплекса к шкале времени UTC (SU) по формуле:

AT(j) — T(j) Тдейст

где Тдейст - действительное значение шкалы времени UTC (SU), с;

T(j) - измеренное комплексом значение шкалы времени UTC (SU) в j-й момент времени, с.

  • 8.3.5 Результаты поверки считать положительными, если абсолютная погрешность привязки текущего времени комплекса к шкале времени UTC (SU) находится в пределах ±3 с.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке по форме, установленной приказом Минпромторга России № 1815 от 02.07.2015.

  • 9.2 В интерфейсном окне «Поверка комплекса» вносится информация о дате окончания поверки, организации и номере свидетельства о поверке.

  • 9.3 При отрицательных результатах поверки комплекс к применению не допускается, свидетельство о поверке аннулируется и на него выдается извещение о непригодности к применению в соответствии с приказом Минпромторга России № 1815 от 02.07.2015.

Начальник НИО-6

ФГУП «ВНИИФТРИ»

В.И. Добровольский

7
