УТВЕРЖДАЮ

Директор Менделеева" Н.И. Ханов 2015 г.

Государственная система обеспечения единства измерений Газоанализаторы ИДК-09 МЕТОДИКА ПОВЕРКИ МП-242-1943-2015

4.Ь

СОГЛАСОВАНО Руководитель научно-исследовательского отдела государственных эталонов в области физико-хим ких измерений ФГУП "ВНИИМлГм.

41. Менделеева"

Л.А. Конопелько "14" авгх ста 2015 г.

Разработал

Инженер A.JL Матвеев

Санкт-Петербург 2015 г.

Настоящая методика поверки распространяется на газоанализаторы ИДК-09, выпускаемые ООО НПП «ТЭК», г. Томск, и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение вариации выходного сигнала

6.4.2

да

нет

4.3 Определение времени установления выходного сигнала

6.4.3

да

да

  • 1.2 Если при проведении одной из операций получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 2849890, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, пределы допускаемой абсолютной погрешности ± 0,2 °C

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., пределы допускаемой абсолютной погрешности ±0,8 мм рт.ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001 )-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С

6.4

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, класс точности 4

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

Вольтметр универсальный В7-78/1, диапазон измерения силы постоянного тока до 100 мА, пределы допускаемой абсолютной погрешности ± (0,0005 Тх+0,00005' 1пр) мА

Редуктор баллонный кислородный одноступенчатый БКО-50-4

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм

Поверочный нулевой газ (ПНГ) - воздух марки Б, в баллонах под давлением по ТУ 6-

21-5-85

Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)1

Насадка для подачи ГС

Примечания:

1 В таблице приняты следующие обозначения и сокращения: 1х - измеренное значение то

ка, 1пр - значение верхнего предела измерений, ГС - газовая смесь.

  • 2 Все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС - действующие паспорта.

  • 3 Допускается использование других средств поверки, обеспечивающих определение мет-рологических характеристик с требуемой точностью.

3 Требования безопасности
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.4 Требования правил безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

  • 3.5 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 4 Условия поверки

  • - температура окружающей среды, °C

    от 15 до 25

    от 30 до 80 от 84,0 до 106,7 от 630 до 800

  • - диапазон относительной влажности окружающей среды, %

  • - атмосферное давление, кПа

мм рт.ст.

5 Подготовка к поверке
  • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 При опробовании проверяют общее функционирование газоанализатора. На газоанализатор подается электрическое питание, при этом запускается процедура тестирования.

По окончанию процедуры тестирования газоанализатор переходит в режим измерений:

  • - на токовом выходе газоанализатора имеется унифицированный аналоговый токовый сигнал (4 - 20) мА;

  • - на дисплее газоанализатора отображается измерительная информация.

  • 6.2.2 Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах,

  • - после окончания времени прогрева газоанализатор переходит в режим измерений,

  • - органы управления газоанализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается на дисплее газоанализатора при включении, номер версии встроенного ПО блока сигнализатора отображается на дисплее блока сигнализатора при включении);

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если номер версии ПО не ниже указанного в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

  • 6.4 Определение метрологических характеристик

    • 6.4.1 Определение основной погрешности

  • 6.4.1 Определение основной погрешности проводят по схеме рисунка Б.1 Приложения Б в следующем порядке:

  • 1) Собирают схему, приведенную на рисунке Б.1.

  • 2) На вход газоанализатора с помощью насадки подают ГС (таблица А.1 -Приложения А, соответственно определяемому компоненту) в последовательности:

  • - №№ 1-2-3-2-1-3 - при первичной поверке;

  • - №№ 1-2-3-1-3 - при периодической поверке;

Время подачи каждой ГС - не менее утроенного предела допускаемого времени установления выходного сигнала по уровню 90 %.

  • 3) Фиксируют установившиеся значения выходного сигнала газоанализатора:

  • - по показаниям дисплея газоанализатора;

  • - по показаниям измерительного прибора, подключенного к аналоговому выходу.

  • 4) Рассчитывают значение содержания определяемого компонента в i-ой ГС по значению выходного токового сигнала по формуле

с^-ОгЧ-                       и»

где I,      - установившееся значение выходного токового сигнала газоанализатора при пода

че i-ой ГС, мА;

Св - верхний предел диапазона показаний определяемого компонента, довзрывоопас-ная концентрация, % НКПР, или объемная доля, %.

  • 5) Значение основной абсолютной погрешности газоанализатора %, рассчитывают по формуле

Д; = G - С?,                                         (2)

где Ci       - результат измерений содержания определяемого компонента на входе газоана

лизатора (рассчитанный по токовому выходу), довзрывоопасная концентрация, % НКПР, или объемная доля, %;

С а      - действительное значение содержания определяемого компонента в i-ой ГС, до

взрывоопасная концентрация, % НКПР, или объемная доля, %.

Действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС С[д(%НКПР), % НКПР, по значению объемной доли определяемого компонента. %. рассчитывают по формуле

сд(о/о нкпр) = Сд(% (°б'д))

  • 1                Снкпр

где С^°/о ('об'д - объемная доля определяемого компонента, указанная в паспорте i-й ГС, %;

Снкпр * объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР) согласно ГОСТ 30852.19-2002, %.

  • 6) Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице В.1 приложения В.

  • 6.4.2 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.

Вариацию выходного сигнала. L>4. в долях от пределов допускаемой основной абсолютной погрешности рассчитывают по формуле

где Cf,         - результат измерений содержания определяемого компонента при подходе к

точке поверки 2 со стороны больших и меньших значений, довзрывоопасная концентрация, % НКПР, или объемная доля, %;

А° - пределы допускаемой основной абсолютной погрешности поверяемого газоанализатора, довзрывоопасная концентрация, % НКПР, или объемная доля, %.

Результат считают положительным, если вариация выходного сигнала газоанализатора не превышает 0,5.

  • 6.4.3 Определение времени установления выходного сигнала

Определение времени установления выходного сигнала допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 в следующем порядке:

  • 1) подать на газоанализатор ГС№3, зафиксировать установившееся значение показаний газоанализатора;

  • 2) рассчитать значения, равные 0,5 и 0,9 от показаний, полученных в п. 1);

  • 3) подать на газоанализатор ГС № 1. дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности), затем, не подавая ГС на газоанализатор, продуть газовую линию ГС № 3 в течение не менее 3 мин подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения значений показаний газоанализатора, рассчитанных на предыдущем шаге.

Результаты определения времени установления выходного сигнала считают удовлетворительными, если время установления выходного сигнала не превышает, с:

  • - То.5Д                                                                                                    20

  • - То,9д                                                                                                         60.

7 Оформление результатов поверки
  • 7.1 При проведении поверки оформляют протокол результатов поверки (рекомендуемая форма протокола поверки приведена в Приложении Г).

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или техническую документацию наносится оттиск знака поверки или выдается "Свидетельство о поверке". На оборотной стороне свидетельства о поверке указывают:

  • - перечень эталонов, с помощью которых произведена поверка газоанализатора;

  • - перечень влияющих факторов с указанием их значений;

  • - метрологические характеристики газоанализатора;

  • - указание на наличие Приложения — протокола поверки (при его наличии);

  • - дату поверки;

  • - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

  • - руководителем подразделения, производившего поверку,

  • - поверителем, производившим поверку;

На оборотной стороне:

  • - руководителем подразделения, производившего проверку (не обязательно),

  • - поверителем, производившим поверку.

  • 7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск знака поверки гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности" или делается соответствующая запись в технической документации.

Приложение А

(обязательное)

Технические характеристики ГС, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов

Определяемый компонент

Диапазон измерений объемной доли определя-емого   компо

нента, %

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС№3

Метан (СН4)

От 0 до 4,4 (от 0 до 100 %

НКПР)

Азот

О.ч., сорт 2-й по

ГОСТ 9293-74

2,2 % об.д. ± 5 %

огн.

4,2 % об.д. ± 5 % отн.

±  (-0,046Х+1,523)  %

отн.

ГСО 10256-2013

Пропан (СзНх)

От 0 до 1,7 (от 0 до 100 %

НКПР)

Азот

-

О.ч., сорт 2-й по

ГОСТ 9293-74

0,85 % об.д. ± 5 % отн.

1,62 % об.д. ± 5 % отн.

± 1,5 % отн.

ГСО 10262-2013

Гексан

6Н14)

От 0 до 1,0 (от 0 до 100 %

НКПР)

Азот

-

О.ч., сорт 2-й по

ГОСТ 9293-74

0,5 % об.д. ± 10 % ОГИ.

± (-2,5Х+2,75) % отн.

ГСО 10334-2013

0,95 % об.д. ± 5 %

отн.

± 1,5 % отн.

ГСО 10334-2013

Диоксид   млерода

(СО2)

От 0 до 2,5 %

ПНГ-

воздух

Марка Б но ТУ 6-21-

5-82

1,25 % об.д. ± 5 % отн.

2,38 % об.д. ± 5 %

отн.

±  (-0,046X^-1,523)  %

отн.

ГСО 10241-2013

Определяемый компонент

Диапазон измерений объемной доли определя-емого   компо

нента, %

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС № 3

Примечания:

  • - изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

  • - при поверке газоанализаторов допускается использовать газовые смеси с фоновым компонентом азот или воздух;

  • - НКПР для определяемых компонентов в соответствии с ГОСТ 30852.19-2002;

  • - "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

Приложение Б

(обязательное)

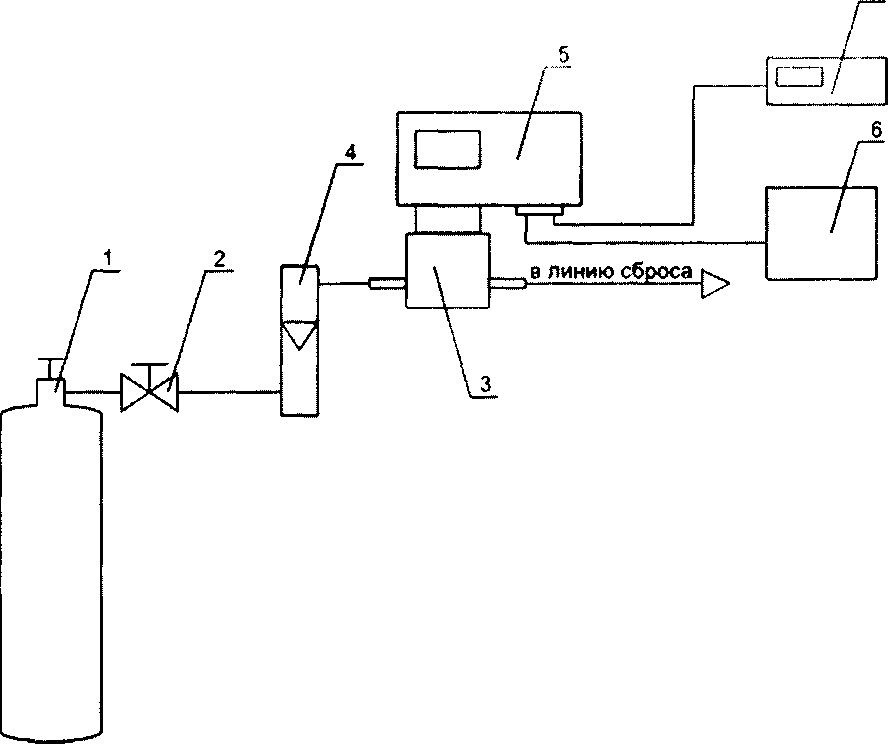

Схема подачи ГС на газоанализаторы ИДК-09

  • 1 -баллон с ГС;

  • 2 - вентиль точной регулировки;

  • 3 - насадка для подачи ГС;

  • 4 - индикатор расхода (ротаметр);

    • 5 - газоанализатор;

    • 6 - источник питания;

    • 7 - вольтметр цифровой.

Рисунок Б.1 - Рекомендуемая схема подачи ГС из баллонов под давлением на вход газоанализатора

Приложение В

(обязательное) Метрологические характеристики газоанализаторов

Таблица В.1 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Метан   (СНД,

пропан (СзН8), гексан (СбНи)

от Одо 100% НКПР0

± (3+0,02-Си)2) % НКПР

Диоксид углерода (СОг)

от 0,0 до 2,5 % об.д.

± (0,1+0,01’Си)2) % об.д.

Примечания:

  • 1) Диапазон измерений указан по токовому выходному сигналу. Дисплей газоанализатора имеет диапазон показаний от 0 до 99 % НКПР;

  • 2) Си - содержание определяемого компонента на входе газоанализатора, % НКПР или % об.д.

Зав. №__________________________________________________________________________

Принадлежит_______________________________________________________________________

Дата выпуска_________________________________________________________________________

Дата поверки____________________________________________________________________________

Условия поверки:

температура окружающего воздуха____________________________________________________°C;

относительная влажность окружающего воздуха_________________________________________%;

атмосферное давление ________________________________________________________________кПа.

РЕЗУЛЬТАТЫ ПОВЕРКИ

1 Результаты внешнего осмотра____________________________________________________________

  • 2 Результаты опробования_________________________________________________________________

  • 3 Результаты подтверждения соответствия программного обеспечения__________________________

  • 4 Результаты определения метрологических характеристик:__    ___ _ _____ _______

    Состав

    ГС

    Номинальное значение содержания определяемого компонента

    Результаты измерений

    Погрешность

    Пределы допускаемой основной погрешности

    значение выходного токового сигнала при подаче Гой ГС

    значение содержания определяемого компонента в Гой ГС по значению выходного токового сигнала

    показания дисплея

Вариация показаний_________________________________________________________________

Время установления показаний, с_______________________То ?__________________________________Т'о.9

  • 5 Заключение о годности         _____________________________________________________

Поверитель__________________________________________________________________________

1

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение содержания определяемого компонента в ГС должно соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
