Методика поверки «ГСИ.Сигнализаторы загазованности ДЗ-1-СО» (МП КУВФ.421451.006-02)

ООО «Производственное Объединение ОВЕН»

СОГЛАСОВАНО

Генеральный директор

Технический директор ООО «ИЦРМ»

Государственная система обеспечения единства измерений Сигнализаторы загазованности

ДЗ-1-СО

Методика поверки

КУВФ.421451.006-02МП

2020

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ

ПОВЕРИТЕЛЕЙ

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Метрологические характеристики, подлежащие определению

    £

    SS

    С5

    о.

    Е

    О

  • 8.2 Внешний осмотр

  • 8.3 Проверка электрического сопротивления изоляции

  • 8.4 Подтверждение соответствия программного обеспечения

  • 8.5 Опробование

  • 8.6 Определение метрологических характеристик

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

Настоящая методика поверки (далее по тексту - методика) распространяется на сигнализаторы загазованности ДЗ-1-СО (далее - сигнализаторы) пр-ва ООО «Производственное Объединение ОВЕН», г. Богородицк, ООО «СенсорЭКС», г. Псков и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

Приказ Минпромторга России № 1815 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельств о поверке».

ПР 50.2.012-94 Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений.

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.

ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

• 3.1 При проведении поверки должны быть выполнены операции в соответствии с

  Инв. № подл. I Подп. и дата |Взам. инв. № |Инв. № дубл. I Подп. и дата

  таблицей 1.

  Таблица 1 - Операции поверки

  Наименование операции	Номер пункта методики поверки	Проведение операции при
  		первичной поверке	периодической поверке
  1. Внешний осмотр	8.2	Да	Да
  2. Проверка электрического сопротивления изоляции	8.3	Да	Нет
  3.Подтверждение соответствия программного обеспечения	8.4	Да	Да
  4. Опробование	8.5	Да	Да
  5. Определение метрологических характеристик	8.6	Да	Да

  					КУ ВФ.421451.006-02МП	Лист
  						3
  Изм.	Лист	№ докум.	Подп.	Лата

• 4.1 При проведении поверки сигнализаторов должны применяться следующие средства:

• -   поверочная газовая смесь ГСО-ПГС состава оксида углерод-воздух (регистрационный номер в Федеральном информационном фонде 10532-2014);

• 4.2 При поверке применяют следующие вспомогательные средства:

ротаметр с местными показаниями РМ-А-0,063 (регистрационный номер в Федеральном информационном фонде 59782-15);

• -   поверочный нулевой газ (ПНГ) в баллонах под давлением - воздух марки Б по ТУ 6-21-5-82;

• -   секундомер механический СОПпр-2а-3 (регистрационный номер в Федеральном информационном фонде 11519-11);

• -   установка для проверки параметров электрической безопасности GPT-79803 (регистрационный номер в Федеральном информационном фонде 50682-12);

• -  термогигрометр электронный «CENTER» модель 313 (регистрационный номер в Федеральном информационном фонде 22129-09);

• -  источник питания переменного тока (диапазон напряжения переменного тока от 0 до 300 В, частота переменного тока 50±1 Гц)

• - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);

• - редуктор газовый баллонный с наибольшей пропускной способностью не менее 0,025 м³/ч (например, редуктор кислородный БКО-25);

• - трубка ПВХ 4x1,5 по ТУ 2247-465-00208947-2006;

• -  вентиль точной регулировки ВТР-1-М160 ТУ 3742-008-62222403-2016;

• - насадка - раструб ровной и прямой формы, обеспечивающая выход поверочной газовой смеси из горизонтальной щели, (например, аппликатор АРАВ.с.014.00.016);

Примечание - Длина труб от газового баллона до насадки-раструба не должна превышать 1,0 м.

• 4.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 4.4 Средства поверки должны быть исправны и поверены в соответствии с Приказом Минпромторга России № 1815, поверочные газовые смеси в баллонах под давлением должны иметь действующие паспорта.

При проведении поверки должны быть соблюдены следующие требования безопасности:

• -   помещение должно быть оборудовано приточно-вытяжной вентиляцией;

• -   концентрация вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88;

• -   требования техники безопасности и производственной санитарии выполнять согласно «Правилам по охране труда на предприятиях и в организациях машиностроения» ПОТ РО-14000-001-98, утвержденным департаментом экономики машиностроения министерства экономики РФ 12.03.98;

• -   при работе с чистыми газами и газовыми смесями в баллонах под давлением необходимо соблюдать «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным дав-

  						Лист
  					КУВФ.421451.006-02МП	4
  Изм.	Лист	№ докум.	Подп.	Дата

  Инв. № подл. I Подп. и дата |Взам. инв. № |Инв. № дубл. I Подп. и дата

лением», утвержденные приказом Федеральной службой по экологическому, технологическому и атомному надзору от 25 марта 2014 года № 116;

• -   в помещении запрещается пользоваться открытым огнем и курить;

к поверке допускаются лица, изучившие настоящую методику поверки и Руководство по эксплуатации (далее - РЭ) сигнализатора, прошедшие необходимый инструктаж, аттестованных в соответствии с ПР 50.2.012 и имеющих достаточную квалификацию для выбора методики поверки и выбора соответствующих эталонов (п. 4.1 настоящей рекомендации).

При проведении поверки должны быть соблюдены следующие условия, если они не оговорены особо:

• -   температура окружающего воздуха от 15 до 25 °C;

• -  изменение температуры окружающего воздуха и ПГС на протяжении каждого испытания не должно превышать ±2 °C;

• -   относительная влажность воздуха от 20 до 90 %;

• -   атмосферное давление от 86 до 106,7 кПа;

• -   изменение атмосферного давления на протяжении каждого кратковременного испытания не должно превышать ±1,0 кПа;

230^+,°

• -   напряжение питания переменного тока ~¹⁵ В;

• -   частота сети переменного тока (50 ±1) Гц;

расход ГСО-ПГС и ПНГ (0,018 ±0,006) м³/ч ((0,3 ±0,1) л/мин);

• -   механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены;

• -  прямые солнечные лучи и сквозняки должны быть исключены.

• 7.1 Ознакомиться с настоящей методикой поверки и РЭ сигнализатора и подготовить сигнализатор к работе.

• 7.2 Выполнить мероприятия по обеспечению условий безопасности.

• 7.3 Проверить наличие паспортов и сроки годности ПГС в баллонах под давлением.

• 7.4 Выдержать сигнализатор и баллоны с ГСО-ПГС и ПНГ при температуре поверки не менее 24 ч.

• 7.5 Выдержать сигнализатор во включенном состоянии не менее 15 мин.

• 7.6 Подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 7.7 Поверку сигнализатора проводить по схемам, приведенным в Приложении А.

• 7.8 Все действия с сигнализатором должны производиться в соответствии с указаниями РЭ.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

Пороги срабатывания, время срабатывания и пределы допускаемой абсолютной погрешности срабатывания сигнализации приведены в таблице 2.

Таблица 2

При проведении внешнего осмотра должно быть проверено соответствие сигнализатора следующим требованиям:

• -   сигнализатор должен быть представлен на поверку с эксплуатационной документацией, входящей в комплект поставки (паспорт и РЭ).

• -   сигнализатор должен быть чистым и не иметь механических повреждений на корпусе;

• -   на сигнализаторе должна быть маркировка, соответствующая РЭ.

При обнаружении механических дефектов, а также несоответствия маркировки эксплуатационной документации определяется возможность проведения поверки и дальнейшего использования сигнализатора.

Проверку электрического сопротивления изоляции проводят при помощи мегаомметра с испытательным напряжением 500 В при нормальных климатических условиях.

Испытательное напряжение прикладывают между замкнутыми между собой контактами сетевой вилки и корпусом сигнализатора, обернутым в фольгу.

Подачу испытательного напряжения производят одномоментно, отсчет показаний проводят через 1 мин после приложения испытательного напряжения.

Сигнализатор считается выдержавшим испытание, если измеренное электрическое сопротивление изоляции не менее 20 МОм.

При невыполнении этих требований поверка прекращается, сигнализатор бракуется и направляется в ремонт.

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО сигнализаторов (номер версии встроенного ПО указывается в паспорте и гарантийном талоне на сигнализатор);

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа сигнализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО сигнализаторам считают положительным, если идентификационные данные соответствуют указанным в описании типа (приложение к Свидетельству об утверждении типа).

Подключить сигнализатор согласно схеме, указанной на рисунке А.1 Приложения А настоящей методики.

Подать напряжение питающей сети 230 В на сигнализатор и наблюдать за состоянием индикаторов и звукового сигнала. При подаче питания выполняется самодиагностика и прогрев прибора, при этом последовательно переключаются светодиодные индикаторы

«РАБОТА/АВ АРИЯ» и «ГАЗ», с периодичностью 1 Гц включается звуковая сигнализация, после чего начинает с периодичностью 1 Гц включаться индикатор «РАБОТА/АВ АРИЯ». Через 65 с от момента подачи питания сигнализатор переходит в нормальный режим работы.

В нормальном режиме работы сигнализатора звуковая сигнализация отключена, индикатор «РАБОТА/АВАРИЯ» постоянно засвечен зеленым цветом, индикатор «ГАЗ» не светится, реле аварийной сигнализации в исходном состоянии.

Проверить функционирование режима самодиагностики нажатием кнопки «КОНТРОЛЬ» в течение от 3 до 5 с. При этом включается звуковая и световая сигнализация.

Проверить функционирование тестового режима (режима имитации аварии) длительным удержанием (более 10 с) нажатой кнопки «КОНТРОЛЬ». При этом с периодичностью 2 Гц включается звуковая сигнализация и индикатор «ГАЗ», срабатывают два реле аварийной сигнализации. При отпускании кнопки «КОНТРОЛЬ» сигнализатор переходит в нормальный режим работы.

При неверном функционировании поверка прекращается, сигнализатор бракуется и направляется в ремонт.

Подключить сигнализатор согласно схеме, указанной на рисунке А.2 Приложения А настоящей методики.

• 8.6.1 Проверка порогов срабатывания сигнализации и определение допускаемой абсолютной погрешности сигнализаторов.

Проверка порогов срабатывания сигнализации и определение допускаемой абсолютной погрешности сигнализаторов проводится путем выполнения следующих операций:

• 1) собрать схему, представленную на рисунке В.1 Приложения В

• 2) подать на вход сигнализатора поочередно ГСО-ПГС (таблица Б.1 Приложения Б в последовательности №№ 1-2-3-4 с расходом 0,3 ±0,1 л/мин. Операцию повторить два раза.

Результаты испытаний считаются положительными, если выполняются следующие условия:

• - при подаче ГСО-ПГС № 1 не происходит срабатывание звуковой сигнализации (светодиод «ГАЗ» не светится);

• - при подаче ГСО-ПГС № 2 происходит срабатывание сигнализации по уровню «ПОРОГ 1»(Мигает красным светодиод «ГАЗ», звуковая сигнализация не срабатывает);

• - при подаче ГСО-ПГС № 3 происходит срабатывание сигнализации по уровню «ПОРОГ 1»(Мигает красным светодиод «ГАЗ», звуковая сигнализация не срабатывает);

• - при подаче ГСО-ПГС № 4 срабатывает сигнализация по уровню «ПОРОГ 2» (Мигает красным светодиод «ГАЗ», срабатывает звуковая сигнализация).

Такой результат означает, что абсолютная погрешность сигнализаторов не превышает значений, указанных в таблице 2 настоящей методики.

При невыполнении этих требований поверка прекращается, сигнализатор бракуется и направляется в ремонт.

• 8.6.2 Проверка времени срабатывания.

Проверка времени срабатывания сигнализации.

Проверка времени срабатывания сигнализации проводится совместно с проверкой порогов срабатывания сигнализации и определения абсолютной погрешности сигнализаторов по п. 8.6.1 настоящей методики с использованием секундомера. С помощью секундомера измеряют время от начала подачи ГСО-ПГС № 4 до срабатывания сигнализации.

Результат проверки времени срабатывания сигнализации считают положительным, если время срабатывания не превышает 90 с.

При невыполнении этих требований поверка прекращается, сигнализатор бракуется и направляется в ремонт.

• 9.1 Положительные результаты поверки сигнализаторов оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и (или) отметкой в паспорте.

• 9.2 Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

• 9.3 При отрицательных результатах поверки сигнализатор не допускается к применению до выяснения причин неисправностей и их устранения. После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

• 9.4 Отрицательные результаты поверки сигнализатора оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а сигнализатор не допускают к применению.

  Инв. № подл. I Подп. и дата |Взам. инв. № |Инв. № дубл. I Подп. и дата

  Изм.	Лист	№ докум.	Подп.	Дата

  КУ ВФ.421451.006-02МП

  ПРИЛОЖЕНИЕ А

  (обязательное)



  Сеть -230 В

ELI, EL2 - лампа накаливания 15 Вт (230 В).

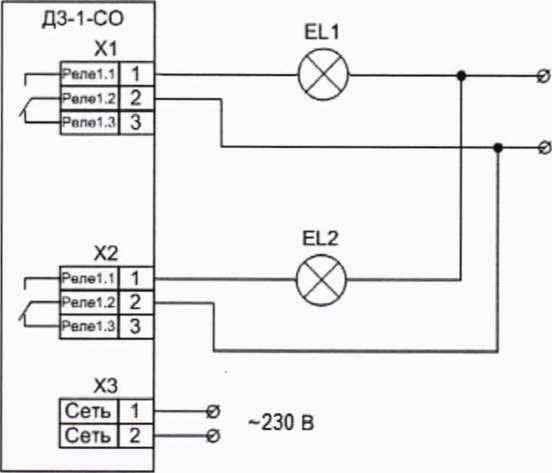

Рисунок А.1 - Схема электрическая подключения сигнализатора ДЗ-1-СО

Рисунок А.2 - Схема пневматическая подачи ПГС из баллонов под давлением на сигнализатор при проведении проверки времени срабатывания

(обязательное)

Таблица Б.1 - Перечень ГСО-ПГС, применяемых для поверки сигнализаторов

(обязательное)

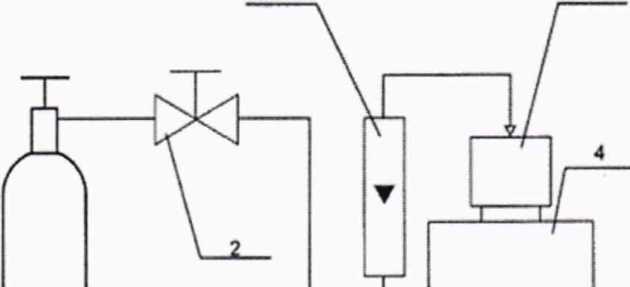

Схема подачи ГС на сигнализаторы при проведении поверки

3                             5

• 1 - баллон с ГС;

• 2 - вентиль точной регулировки (или редуктор баллонный);

• 3 - индикатор расхода (ротаметр);

• 4 - сигнализатор (показан условно);

• 5 - насадка адаптер для подачи ГС;

• 6 - подключение к источнику переменного тока

Рисунок В.1 - Схема подачи ГС на сигнализаторы при проведении поверки
