ME 95

КОМПЛЕКТ НАГРУЗОЧНЫЙ ИЗМЕРИТЕЛЬНЫЙ С РЕГУЛЯТОРОМ РТ-2048-01

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РШГА.411911.001-01 РЭ

СОГЛАСОВАНО

Раздел 7 «ПОВЕРКА КОМПЛЕКТА» Зам. Генерального директора ФГУ «ТЕСТ-Санкт-Петербург» _____________А.И.Рагулин

ООО «ИнтерМикс», Санкт-Петербург

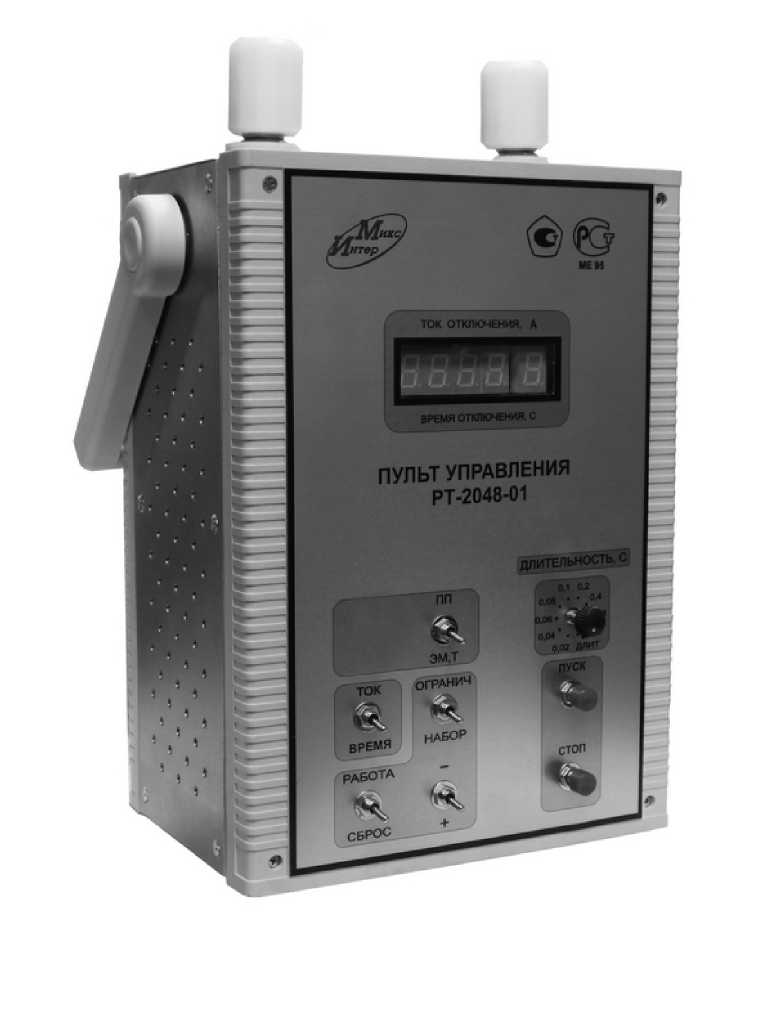

Внешний вид комплекта РТ-2048-01

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЯ

Лист регистрации изменений

Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления обслуживающего персонала с назначением, устройством, техническими характеристиками и сведениями, необходимыми для правильной эксплуатации и поддержания в исправном состоянии Комплекта нагрузочного измерительного с регулятором РТ-2048-01.

1 НОРМАТИВНЫЕ ССЫЛКИ

ГОСТ 14192-96

Маркировка грузов.

ГОСТ 15150-69

Машины, приборы и другие технические изделия. Исполнения для различных климатических районов.

ГОСТ 22261-94

Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 27410-87

Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность.

ГОСТ Р 50030.2-99

Низковольтная аппаратура распределения и управления. ч.2

Автоматические выключатели

ГОСТ Р 51350-99

Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования.

ГОСТ Р 51522-99

Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ПР 50.2.006-94

Порядок проведения испытаний и утверждения типа средств измерений

  • 2 ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

В настоящем руководстве по эксплуатации применяются следующие обозначения и сокращения:

Комплект РЭ АВ ПП ЭМ

Т ПЭЭП ПТБ ПУЭ КЗ ПВ СИ БС ПУ ДИ НТИ ДТ

ЭМС

- комплект нагрузочный измерительный с регулятором тока РТ-2048-01

  • - руководство по эксплуатации

  • - автоматический выключатель

  • - полупроводниковый

  • - электромагнитный

  • - тепловой

  • - правила эксплуатации электроустановок потребителей

  • - правила техники безопасности

  • - правила устройства электроустановок

  • - короткое замыкание

  • - продолжительность включения

  • - средство измерения

  • - блок силовой

  • - пульт управления

  • - датчик индуктивный

  • - нагрузочный трансформатор импульсный

  • - датчик температуры

  • - электромагнитная совместимость

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 При эксплуатации Комплекта необходимо руководствоваться Правилами устройства электроустановок (ПУЭ), Правилами технической эксплуатации электроустановок потребителей (ПЭЭП) и Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок потребителей. ПОТ РМ-016-2001. РД 153-34.0-03.150-00.

    • 3.2 Персонал, допущенный к работе с Комплектом, должен иметь квалификационную группу по ТБ не ниже III в электроустановках до 1000 В и изучить устройство и работу Комплекта в соответствии с настоящим РЭ.

    • 3.3 Конструкция составных частей Комплекта обеспечивает безопасность обслуживающего персонала. Все элементы электрической схемы заключены в кожух, предотвращающие возможность прикосновения к токоведущим частям, находящимся под напряжением.

    • 3.4 Требования безопасности по ГОСТ Р 51350      -             класс I;

  • - изоляция

    основная;

    САТ II;

    2.

  • - категория монтажа (категория перенапряжения)

  • - степень загрязнения микросреды

  • 3.5 Электрическая изоляция Комплекта между цепью сетевого питания и корпусом выдерживает без пробоя и поверхностного перекрытия в течение 1 минуты испытательное напряжение 1000 В переменного тока частотой 50 Гц при нормальных условиях.

  • 3.6 Электрическое сопротивление изоляции между гальванически не связанными электрическими цепями и между этими цепями и корпусом:

-при нормальных условиях, МОм, не менее                            20;

- при верхнем значении температуры окружающего воздуха в рабочих условиях применения и относительной влажности воздуха не более 80%, МОм, не менее 5.

  • 4 ОПИСАНИЕ КОМПЛЕКТА И ПРИНЦИПОВ РАБОТЫ

    • 4.1 Назначение

      • 4.1.1 Комплект нагрузочный измерительный с регулятором тока РТ-2048-01, ТУ 4224-001-46964690-2005 (в дальнейшем тексте - Комплект) предназначен для измерения действующего значения силы тока срабатывания максимальных расцепителей автоматических выключателей (АВ)

      • 4.1.2 Комплект предназначен для измерения действующего значения силы тока для электромагнитного (ЭМ) и теплового (Т) расцепителей и приведенного к амплитудному значению силы тока для полупроводникового (ПП) расцепителя. Регулирования силы тока, а также установки заданной длительности протекания тока и измерения времени срабатывания расцепителя с отображением информации на графическом ЖК-дисплее.

      • 4.1.3 Комплекты применяются для испытания АВ переменного тока в сетях электроснабжения до 1000 В с промышленной частотой 50 Гц с тремя видами расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

      • 4.1.4 Сведения о сертификации: сертификат соответствия РОСС RU.ME95.B24078 № 8606578 от 16.06.2009.

      • 4.1.5 Зарегистрирован в Госреестре средств измерений (СИ) под № 30777-05 и допущен к применению в Российской Федерации.

Сертификат об утверждении типа СИ RU.C.34.022.A № 44563 от 6.12.2011.

  • 4.2 Условия окружающей среды

    • 4.2.1 В части воздействия климатических факторов Комплект соответствует исполнению УХЛ, категория размещения 3.1 по ГОСТ 15150-69 и группе 2 по ГОСТ

22261-94..

  • 4.2.2 В части воздействия механических факторов Комплект соответствует группе 2 по ГОСТ 22261-94.

  • 4.2.3 Комплект не предназначен для установки и эксплуатации в пожароопасных и взрывоопасных зонах по Правилам устройства электроустановок (ПУЭ).

  • 4.2.4 Нормальные климатические условия применения по ГОСТ 22261-94:

  • - температура окружающего воздуха - плюс (20 ±5) °С;

  • - относительная влажность - от 30 до 80 %;

  • - атмосферное давление - от 84 до 106,7 кПа (630 - 795 мм рт. ст.).

  • 4.2.5 По устойчивости при климатических воздействий Комплект должен удовлетворять требованиям, установленным для приборов группы 2 ГОСТ 22261-94 с расширенным диапазоном рабочих температур окружающей среды от минус 10°С до плюс 35°С, относительной влажности воздуха 80% при температуре 25 °С и атмосферном давлении от 84 до 106,7кПа (630 - 795 мм рт. ст.).

  • 4.2.6 Комплект в транспортной таре должен выдерживать воздействие:

  • - транспортной тряски с ускорением до 30 м/с2 при частоте от 80 до 120 ударов в минуту продолжительностью воздействия 1час;

  • - температуры окружающего воздуха от минус (10+2) до плюс (50+2) °С;

  • - относительной влажности воздуха (95+3)% при температуре (25+2) °С;

  • - атмосферного давления от 84 до 106,7кПа (630 - 795 мм рт. ст.).

  • 4.3 Состав изделия

    • 4.3.1 В комплект поставки входят следующие составные части, принадлежности, документация и тара (табл. 4.1):

Таблица 4.

Наименование и тип

Обозначение

Количество

Примечание

Блок силовой c пультом управления

РШГА.418115.001

1

Токопровод сечением 35 мм2 длиной 1,0 м

РШГА.685618.002

2

Формуляр

РШГА. 411911.001 ФО

1

Руководство по эксплуатации

РШГА. 411911.001-01 РЭ

1

Ящик упаковочный

1

  • 4.4 Технические характеристики

Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

  • 4.4.1 Диапазон регулирования и измерения испытательного тока, А 10-1000.

  • 4.4.2 Приведенная погрешность измерения силы тока, %, не более         + 5.

  • 4.4.3  Диапазон задания и измерения длительности протекания тока в

кратковременном режиме, с                                            0,02.. .1,58.

В табл. 4.2 приведены максимальные значения длительности протекания тока в зависимости от положения переключателя «ДЛИТЕЛЬНОСТЬ, С».

аблица 4.2

Положение переключателя

0,02

0,04

0,06

0,08

0,1

0,2

0,4

0,8

1,6

3,2

6,4

Длит

Макс. значение длительности, с

0,02

0,04

0,06

0,08

0,1

0,2

0,4

0,8

1,6

3,2

6,4

99,99

  • 4.4.4 Диапазон измерения длительности протекания тока и времени отключения АВ в длительном режиме, с                                                  0,02.. .99,9.

  • 4.4.5 Относительная погрешность измерения длительности протекания тока и

времени отключения, %, не более                                         + 5.

  • 4.4.6 Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный.

  • 4.4.7 В зависимости от режима работы и значения сетевого питающего напряжения , Комплект обеспечивает следующие максимальные длительности тока определяемые допустимым нагревом нагрузочного трансформатора (табл. 4.3):

Таблица 4.3

Величина тока, А

Режим

испытаний

№ выводов

Напряжение питающей сети

Длительность протекания тока, с

100

длительный, импульсный

1 - 2

220

3600

150

длительный, импульсный

1 - 2

220

1800

300

длительный, импульсный

1 - 2

220

300

500

длительный, импульсный

1 - 2

220

60

1000

импульсный

1 - 2

380

0,02 - 1,58

Примечания: В случае срабатывания в процессе работы датчика температуры (ДТ), что сигнализируется загоранием светодиода на панели БС и появлением надписи "ПЕРЕГРЕВ" на дисплее ПУ, требуется перерыв продолжительностью не менее 60 мин для охлаждения БС.

  • 4.4.8 Комплект обеспечивает два режима измерения и вычисления силы несинусоидального тока:

  • - для Ш1 расцепителя вычисляется приведенное значение тока (равное = Im /^2, где Im - амплитудное значение импульса тока) соответствующее порогу срабатывания ПП расцепителя при синусоидальной форме тока;

  • - для электромагнитного (ЭМ) и теплового (Т) расцепителей вычисляется эффективное значение тока за время равное периоду питающей сети Т = 20 мс по формуле:

I фф = — f i2 dt эфф It*

  • 4.4.9 Питание Комплекта должно осуществляться от сети (220+22)В или (380+38)В частотой 50 Гц.

  • 4.4.10 Требования к питающей сети 220 (380) В.

Для нормального функционирования Комплекта подводящая сеть должна обеспечивать токи потребления в импульсном режиме при максимальном испытательном

токе (IмaкC=1000А), А, не менее

  • 4.4.11 Мощность, потребляемая Комплектом, должна быть, кВА:

  • 4.4.12 Требования электромагнитной совместимости (ЭМС) по ГОСТ 51522-99 для оборудования класса А.

  • 4.4.13 Время установления рабочего режима Комплекта должно быть, мин.,

не более

  • 4.4.14 Время непрерывной работы Комплекта, с учетом режимов работы,

указанных в п. 4.4.7, должно быть, ч., не менее

  • 4.4.15 Габаритные размеры и масса ПУ/ БС не более:

Длина, мм

Ширина, мм

Высота, мм

Масса, кг

  • 4.5 Требования по надежности

  • 4.6 Устройство и работа изделия

    • 4.6.1 Принцип действия Комплекта основан на тиристорном регулировании мощности в первичной цепи нагрузочного трансформатора импульсного (НТИ-1) БС и таким образом регулирования выходного (испытательного) тока.

    • 4.6.2 ПУ обеспечивает управление режимами испытания АВ, контроль и цифровую индикацию испытательного тока и времени его отключения.

    • 4.6.3 Функциональная схема Комплекта приведена в Приложении 1, на рис.П1.1.

    • 4.6.4 Конструктивно БС и ПУ выполнены в едином корпусе (моноблок), встроенный сетевой кабель служит для подсоединения к питающей сети.

    • 4.6.5 Подключение силового питания от БС к испытуемому АВ осуществляется с помощью двух медных гибких токопроводов сечением 35 мм2 с кабельными наконечниками.

  • 4.7 Описание и работа составных частей изделия

    • 4.7.1 Описание блока силового

БС РШГА.418115.001 представляет собой отдельный блок имеющий разъем для соединения с ПУ и сетевой кабель для подключения к сети 220 (380) В.

БС состоит из трансформатора НТИ-1 РШГА.685.455.001, датчика индуктивного (ДИ) и тиристорного регулятора.

Трансформатор НТИ-1 собран на основе покупного тороидального трансформатора (ПКФЛ 6711111.606п), имеющего первичную обмотку (WI=680 витков). Вторичная (токовая) обмотка имеет 15 витков (выводы 1-2) проводом сечением 35 мм2 .

Принцип действия тиристорного регулятора основан на импульсно-фазовом управлении угла открытия силовых тиристоров в определенные моменты времени и в соответствии с заданным током в нагрузке. Формирование управляющих импульсов, синхронизированных с частотой питающей сети, длительностью равной требуемому углу открытия тиристоров происходит в ПУ. Сигнал обратной связи поступает в ПУ с ДИ, расположенного в БС.

ДИ предназначен для преобразования испытательного тока в измеряемый сигнал, пропорциональный производной тока di/dt , и передачи его на вход ПУ для дальнейшего преобразования. Конструктивно ДИ представляет собой катушку индуктивности намотанную на пластмассовой оправке тороидальной формы и содержит 57 витков.

На отдельной плате расположен узел защиты силового модуля.

БС снабжен системой теплозащиты, выполненной на основе реле температурного РТ-1 (К1) с нормально замкнутыми (размыкающими) контактами, расположенного внутри первичной обмотки трансформатора НТИ-1 и имеющего порог срабатывания 80°С. При повышении температуры выше допустимого значения (80°С) происходит разрыв цепи синхронизации в ПУ и таким образом сброс испытательного тока. При этом происходит включение светодиода на панели ПУ.

  • 4.7.2 Описание пульта управления

Пульт управления РШГА.418116.001-01 позволяет установить требуемую величину испытательного тока с отображением цифровой информации о действующем значении в “А” ("кА") (в режиме ЭМ, Т) и приведенном значении тока (в режиме ПП), а также установить требуемую длительность протекания тока и измерить время отключения АВ с отображением цифровой информации в “с”.

ПУ состоит из следующих функциональных узлов:

БК - блок коммутации;

БМК - блок микроконтроллера;

БИ - блок индикации;

БП - блок питания;

БК - при однократном нажатии кнопки «ПУСК» (S1) протекание импульсного тока длительностью 0,02...1,6 с, в зависимости от положения переключателя «ДЛИТЕЛЬНОСТЬ, С» (SW1);

  • - при повторном и последующих нажатиях кнопки «ПУСК» происходит ступенчатый набор тока (в положениях переключателей S3 - «РАБОТА» и S5 -«НАБОР»);

  • - при однократном нажатии кнопки «ПУСК» протекание непрерывного тока (в положении «ДЛИТ» переключателя «ДЛИТЕЛЬНОСТЬ, С»); для прекращения протекания тока необходимо нажать кнопку «СТОП»;

  • - при нажатии и удержании кнопки «ПУСК» происходит автоматический набор тока.

  • - переключатель S2 позволяет производить набор тока в положении «РАБОТА», а в положении «СБРОС» ток сбрасывается до минимального;

  • - переключатель S3 позволяет производить набор тока в сторону увеличения (в положении переключателя «+») или в сторону уменьшения (в положении переключателя «-»);

  • - переключатель S5 разрешает набор тока в положении «НАБОР» и ограничивает набранный ток в положении «ОГРАНИЧ».

В зависимости от положения переключателя «ТОК» / «ВРЕМЯ» соответственно в БИ происходит отображение цифровой информации либо о величине тока в А (кА), либо о временном интервале в с.

БМК - служит для приема и обработки информации с датчика тока, вывода результатов на дисплей (индикацию испытательного тока и времени его отключения), управления БС.

БИ - предназначен для отображения визуальной информации о величине тока, временном интервале (времени протекания тока), также на нем отображается различная служебная информация.

БП - предназначен для преобразования напряжения ~ 40/80 В в требуемые питающие напряжения: стабилизированные + 15 В и + 8 В.

  • 4.7.2 Описание конструкции

Конструкция БС (РШГА.418114.002 СБ) выполнена в виде несущего основания из текстолита толщиной 8 мм, передней и задней панели из алюминиевого сплава толщиной

  • 1,5 мм. Основание установлено в нижнюю половину корпуса из ударопрочного пластика G 769. На основании закреплен с помощью текстолитовой шайбы трансформатор НТИ-1, установлен радиатор на котором расположен симметричный оптотиристор VS1, закреплена плата синхронизации и автоматический выключатель ВА47-29-10А, через который подается сетевое питающее напряжение, а также установлен понижающий трансформатор Т1 для питания ПУ.

На передней несущей панели установлены выходные клеммы, причем на шпильке, на которой закреплена клемма 2 расположен ДИ. На переднюю панель выведены клавиша включения АВ и светодиод теплозащиты.

Все элементы ПУ размещены на трех двухсторонних печатных платах, которые устанавливается в корпус из ударопрочного пластика. На верхней крышке корпуса установлена лицевая панель из алюминиевого сплава, на которой закреплены органы управления и сделано окно для цифровых индикаторов. Все надписи на панели выполнены методом «металлографии» и нанесен защитный слой с высокой стойкостью к истиранию.

ПУ располагается над БС, между ними установлен электромагнитный экран .выполненный из жести, являющейся элементом конструкции моноблока.

Моноблок ПУ/БС закрыт с двух сторон боковыми панелями из алюминиевого сплава с отверстиями для вентиляции, к которым крепится ручка для переноски.

  • 5 ПОДГОТОВКА К РАБОТЕ

    • 5.1 Эксплуатационные ограничения

      • 5.1.1 При эксплуатации Комплекта строго соблюдать требования к мощности питающей сети в соответствии с пп. 4.4.9 - 4.4.11 настоящего РЭ.

Не допускать попадания жидкости на поверхности составных частей Комплекта, органы управления и силовые клеммы.

  • 5.2 Распаковывание и повторное упаковывание

    • 5.2.1 Провести распаковывание Комплекта.

    • 5.2.2 Провести внешний осмотр составных частей Комплекта, при этом необходимо проверить:

  • - комплектность в соответствии с п.4.3 настоящего РЭ;

  • - отсутствие видимых механических повреждений;

  • - отсутствия влаги на поверхности составных частей;

  • - наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений;

  • - чистоту клемм.

В случае необходимости повторное упаковывание произвести в соответствии с разделом «ТАРА И УПАКОВКА» настоящего РЭ.

  • 5.3 Порядок установки

    • 5.3.1 Разместить Комплект на рабочем месте, обеспечив удобство работы и условия естественной вентиляции.

Не допускается установка Комплекта в непосредственной близости от любых источников тепла; при эксплуатации вентиляционные отверстия не должны закрываться посторонними предметами.

  • 5.4 Подготовка к работе

    • 5.4.1 Перед началом работы необходимо внимательно изучить данное руководство по эксплуатации.

    • 5.4.2 Установить органы управления ПУ в исходное положение, приведенное в табл. 6.1п. 6.2.

    • 5.4.3 Произвести подключение испытуемого АВ в соответствии со схемой испытания, представленной в Приложении 1 рис.П1.1.

    • 5.4.4 Испытуемый АВ подключить к выводам силового блока с помощью гибких токопроводов сечением 35 мм2, входящих в состав поставки комплекта.

ВНИМАНИЕ! Испытуемый АВ до подачи питающего напряжения должен находиться в отключенном состоянии.

  • 5.4.5 Подключить схему к питающей сети напряжением 220В или 380В с помощью сетевого кабеля.

  • 6 ПОРЯДОК РАБОТЫ

    • 6.1 Меры безопасности

      • 6.1.1 При эксплуатации Комплекта необходимо строго соблюдать общие требования по технике безопасности.

      • 6.1.2 В процессе эксплуатации Комплекта следует неукоснительно соблюдать правила пожарной безопасности.

    • 6.2 Расположение органов контроля и управления

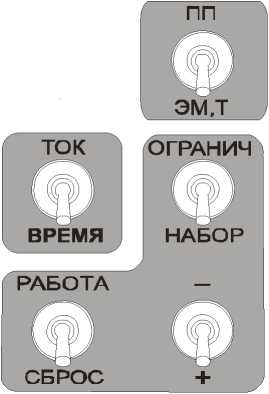

      • 6.2.1 Органы контроля и управления расположены на лицевой панели ПУ (рис.П1.1 Приложения 1), назначения органов управления и их исходные положения приведены в табл. 6.1.

Таблица 6.1

Поз.

Наименование

Назначение

Исходное положение

1

ЖК-дисплей

Индикация: тока отключения, кА или времени отключения, с

Нормальное свечение

2

Индикатор светодиодный

Индикатор термозащиты

Не светится

3

Тумблер «ТОК» / «ВРЕМЯ»

Переключение режима индикации

«ТОК»

4

Тумблер «РАБОТА» / «СБРОС»

Переключение режима работы

«СБРОС»

5

Тумблер «1111» / «ЭМ, Т»

Переключение вида расцепителя

«ЭМ, Т»

6

Тумблер «ОГРАНИЧ» / «НАБОР»

Переключение вида работы

«ОГРАНИЧ»

7

Тумблер «+» / «-»

Переключение порядка набора

«+»

8

1ереключатель

«ДЛИТЕЛЬНОСТЬ, С»

Переключение длительности импульсного тока

«0,02»

9

Кнопка «ПУСК»

Для набора тока

10

Кнопка «СТОП»

Для отключения тока

  • 6.3 Сведения о порядке подготовки к проведению измерений

    • 6.3.1 Установить органы управления в исходное состояние согласно табл. 6.1.

  • 6.2.2 Подать на Комплект сетевое питание и включить АВ на лицевой панели БС.

  • 6.2.3 После подачи питания на дисплее Комплекта отображается следующая информация: название фирмы-изготовителя, тип комплекта.

  • 6.2.4 Нажать однократно кнопку «ПУСК». На дисплее в течение 2 сек. отобразиться версия прошивки. После чего Комплект будет готов к работе.

Примечание: Рекомендуется начинать набор тока при питающем напряжении 220 В, а затем, если необходимого значения тока достичь не удастся, подать на Комплект напряжение 380 В.

  • 6.2.5 Включить испытуемый АВ.

  • 6.4 Порядок проведения измерений

Проверка электромагнитного расцепителя

  • 6.4.1 Для увеличения тока переключатель режима перевести в положение «РАБОТА», переключатель вида работы в положение «НАБОР» и, нажимая кнопку «ПУСК», наблюдать ступенчатое увеличение тока. Переключатель длительности при этом может находиться в произвольном положении (время протекания тока при этом остается неизменный и составляет 0,02 сек.).

Примечания: 1. Величина ступеней набора тока зависит от напряжения питания 220 или 380 В.

2. В Комплекте предусмотрена возможность автоматического набора тока. Для этого необходимо нажать кнопку «ПУСК» и удерживать ее в нажатом состоянии до достижения требуемого значения.

  • 6.4.2 При достижении требуемого значения тока перевести переключатель вида работ в положение «ОГРАНИЧ.».

  • 6.4.3 Установить переключатель «ДЛИТЕЛЬНОСТЬ, С» в необходимое положение нормированного значения импульсного тока ( «0,02» ... «1,6»), либо в длительный режим (положение переключателя «ДЛИТ»).

Примечание: Положение переключателя «ДЛИТЕЛЬНОСТЬ, С» определяется временем отключения АВ. Установленное переключателем время должно быть больше времени ожидаемого отключения АВ.

  • 6.4.4 Нажать кнопку «ПУСК» и наблюдать срабатывание расцепителя, на дисплее отобразится значение тока срабатывания, а при переводе переключателя режима индикации в положение «ВРЕМЯ» - время срабатывания.

  • 6.4.3 Если расцепитель АВ не отключился, то необходимо увеличить ток до его срабатывания. Для этого переключатель вида работы вернуть в положение «НАБОР» и, нажимая кнопку «ПУСК», наблюдать ступенчатое увеличение тока. При достижении значения тока срабатывания ЭМ расцепителя, перевести переключатель вида работы в положение «ОГРАНИЧ» и повторить пп.6.4.3 и 6.4.4.

  • 6.4.4 Проверка ПП расцепителя проводится аналогичным образом, за исключением того, что переключатель вида расцепителя нужно перевести в положение «ПП».

Внимание: Если при работе с Комплектом на ЖК-дисплее появилось сообщение "Перегрузка или отсутствие сигнала" - это означает, что в испытательном токе появилась апериодическая составляющая. При последующем нажатии на кнопку ПУСК произойдет сброс тока к минимальному значению.

Проверка теплового расцепителя

  • 6.4.8 Установить переключатель «ДЛИТЕЛЬНОСТЬ, С» в положение «0,02», переключатель режима работы в положение «РАБОТА».

  • 6.4.9 Нажатием кнопки «ПУСК» установить значение тока соответствующее уставке срабатывания теплового расцепителя (обычно 1Т = 3 1н).

  • 6.4.10 Перевести переключатель «ДЛИТЕЛЬНОСТЬ, С» в положение «ДЛИТ», а переключатель вида работы в положение «ОГРАнИЧ».

  • 6.4.11 нажать кнопку «ПУСК» и зафиксировать на индикаторе время срабатывания теплового расцепителя. Отключение испытательного тока производится автоматически при срабатывании расцепителя АВ или после нажатия кнопки «СТОП».

ВНИМАНИЕ! Повторное включение Комплекта производить не ранее чем 30 с после выключения.

  • 7 ПОВЕРКА КОМПЛЕКТА

Поверка Комплекта осуществляется в соответствии с настоящей методикой поверки.

Поверку Комплекта осуществляют органы Государственной метрологической службы или аккредитованные метрологические службы юридических лиц.

Комплект проходит первичную и периодическую поверку. Периодичность поверки - 2 года.

  • 7.1 Операции поверки

    • 7.1.1 При проведении поверки должны быть проведены операции, указанные в табл. 7.1.

Таблица 7.1

№ пп

наименование

операции

№ пп. методики

Обязательность проведения операции поверки

первичная

периодическая

1

Внешний осмотр

7.6.1

да

да

2

Проверка электрической прочности изоляции

7.6.2

да

нет

3

Проверка электрического сопротивления изоляции

7.6.3

да

да

4

Опробование

7.6.4

да

да

5

Определение приведенной погрешности измерения силы тока (режим ЭМ, Т)

7.6.5

да

да

6

Определение приведенной погрешности измерения силы тока (режим Ш!)

7.6.6

да

да

7

Определение относительной погрешности измерения временных интервалов

7.6.7

да

да

Примечание: В случае получения отрицательных результатов при проведении той или иной операции, поверка прекращается и Комплект передается для ремонта.

  • 7.2 Организация рабочего места поверки

    • 7.2.1 Для удобства проведения поверки необходимо расположить составные части Комплекта и СИ таким образом, чтобы обеспечить свободный доступ к органам управления и контроля приборов.

    • 7.2.2 Перечень эталонных и вспомогательных средств измерения (СИ), применяемых при поверки, указаны в табл. 7.2.

Таблица 7.2

пп

Наименование СИ

Технические характеристики

Класс точности (погрешность измерения ), %

1

Амперметр электродинамический Д5090

0-0,1 А; 0-0,2А;0-0,5А;0-1 А; 0-2,5 А; 0-5 А; 0-10 А;0-20А

КТ 0,2

2

Трансформатор тока измерительный УТТ-6м1

Первичный ток:      0-2000 А,

вторичный: 0-5А , частота 50 Гц

КТ 0,2

3

Осциллограф     цифровой

запоминающий TDS 1001B

Вх. напряжение 1мВ-5В, 40 МГц

+(3%х отссчет+

0,05дел)

4

Шунт МР3060

5А - 75 мВ

КТ 0,1

5

Частотомер Ч3-57

1мкс -104с

КТ 0,2

6

Мегаомметр Ф4102/2-1М

0- 20 000 МОм (при U=1000 В);

КТ 1,5

7

Установка для проверки электробезопасности GPI826

0-5 кВ,

+(0,03иинд+3В)

Примечание: При испытаниях могут использоваться аналогичные средства измерений, имеющие свидетельства о поверке.

  • 7.3 Требования безопасности

    • 7.3.1 При проведении поверки должны быть соблюдены требования безопасности, установленные в разделе 3 настоящего РЭ.

  • 7.4 Условия поверки

    • 7.4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха                 плюс (20 ±5) °С;

  • - относительная влажность                           от 30 до 80 %;

    - атмосферное давление

    - напряжение питания сети

от 84 - 106 Па (630 до 795 мм рт. ст.); (220+22)В и (380+38)В частотой 50 Гц.

  • 7.5 Подготовка к поверке

    • 7.5.1 Перед проведением операций поверки необходимо выполнить требования, указанные в разделе «Подготовка к работе» технической документации на СИ применяемые при поверке.

    • 7.5.2 Перед проведением операции поверка Комплект должен быть выдержан во включенном состоянии в течение 1 минуты.

  • 7.6 Проведение поверки

    • 7.6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • - комплектность Комплекта;

  • - сохранность пломб;

-отсутствие механических повреждений лицевой панели, кожухов и четкость надписей;

  • - четкость фиксации всех переключателей во всех положениях;

  • - чистота клемм;

  • - состояние соединительных кабелей.

  • 7.6.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции БС проводят с помощью установка для проверки электробезопасности GPI826 при напряжении 1000 В в течение 1 минуты между:

  • - первичной и вторичной обмотками (между выводом сетевого кабеля ~ 220 В / ~ 380 В и клеммой 1 );

  • - первичной обмоткой и корпусом;

  • - вторичной обмоткой и корпусом.

Комплект считается выдержавшим испытания, если во время испытаний отсутствовал пробой или поверхностное перекрытие.

  • 7.6.3 Проверка электрического сопротивления изоляции

Проверку сопротивления изоляции Комплекта проводят с помощью мегаомметра Ф4102/2-1М при напряжении 1000 В между:

  • - первичной и вторичной обмотками (между выводом сетевого кабеля ~ 220 В / ~ 380 В и клеммой 1 );

  • - первичной обмоткой и корпусом;

  • - вторичной обмоткой и корпусом.

Значения сопротивления изоляции должны соответствовать требованиям п.3.6 настоящего РЭ.

  • 7.6.4 Опробование

  • 7.6.3.1 Собрать схему для проведения поверки, рис.П2.1 Приложения 2.

  • 7.6.3.2 Перед подачей напряжения питания на Комплект, все органы управления установить в исходное состояние согласно п. 6.2.1, табл. 6.1.

  • 7.6.3.3 После подачи напряжения питания проверить работоспособность Комплекта во всех режимах согласно п. 3.4 настоящего РЭ.

  • 7.6.3.4 Проверить диапазон регулирования и измерения тока от 10 до 1000 А.

  • 7.6.5 Определение приведенной погрешности измерения силы тока (режим «ЭМ, Т»)

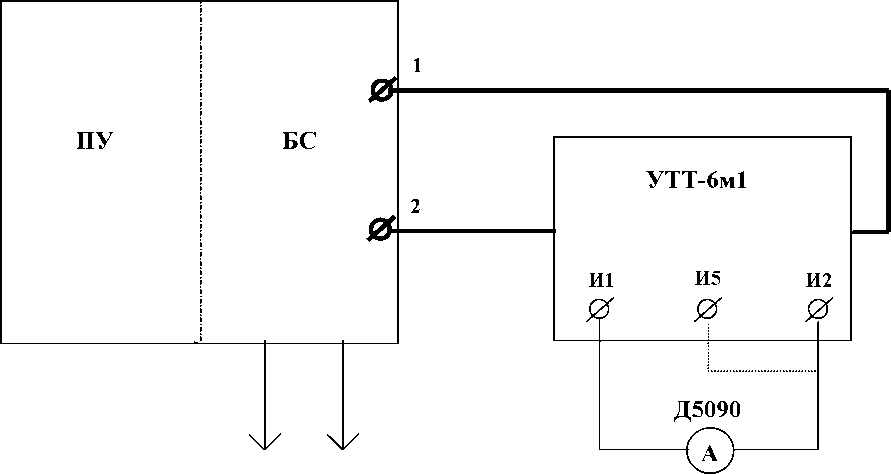

    • 7.6.5.1 Собрать схему, приведенную на рис. П2.1 Приложения 2.

При поверке Комплекта в диапазонах измерения 10-200 А и 100-1000 А трансформатор тока УТТ-6м1 и амперметр Д5090 подключать в соответствии с табл. 7.3.

Таблица 7.3

Предел измерения, А

Поверяемая точка, А

Число витков первичной

УТТ-6м1 (зажимы вторичной обмотки)

Предел измерения Д5090 (клеммы подключения)

Коэффициент преобразования k1

100

20

8 («И1»-«И2»)

30

50

8 («И1»-«И2»)

2,5 А

30

100

8 («И1»-«И2»)

5 А

30

1000

200

2 («И1»-«И2»)

2,5 А

120

500

1 («И1»-«И2»)

5 А

120

1000

1 («И1»-«И2»)

5 А

240

Примечание: В диапазоне измерения от 10 А до 100 А поверку проводить при подключение к питающей сети 220 В, а в диапазоне от 100 А до 1000 А к сети 380 В.

  • 7.6.5.2 Перед операцией поверки выдержать Комплект во включенном состоянии не менее 1 мин.

  • 7.6.5.3 Кратковременно нажать кнопку «ПУСК» при этом на индикаторе отобразится начальное значение силы тока.

  • 7.6.4.4 Тумблер «РАБОТА»/«СБРОС» установить в положение «РАБОТА», и нажимая кнопку «ПУСК», установить требуемое значение силы тока (0,2; 0,5 и 1,0 от максимального значения предела измерения).

  • 7.6.5.5 Перевести тумблер «ОГРАНИЧ»/«НАБОР» в положение «ОГРАНИЧ».

  • 7.6.5.6 Переключатель «ДЛИТЕЛЬНОСТЬ, С» установить в положение «ДЛИТ», нажать кратковременно кнопку «ПУСК» и снять показания амперметра Д5090 и цифрового индикатора ПУ РТ-2048-01. Нажать кнопку «СТОП».

Действительное значение тока в кА вычисляется по формуле:

1д = 1и ki,

где: I И - измеренное значение тока в по амперметру Д5090, в А; k1 - коэффициент преобразования, (приведенный в табл. 7.3).

  • 7.6.5.7 Повторить измерения для других точек диапазона измерения i00 А. Для каждой точки провести три измерения. Результаты измерения занести в табл.П2.1, приложения 2.

  • 7.6.5.8 Переключить напряжение питания Комплекта на 380 В и повторить измерения в контрольных точках (0,2; 0,5 и 1,0 от максимального значения тока диапазона измерения 1000 А). Для каждой точки провести три измерения. Результаты измерения занести в табл.П2.1, приложения 2.

  • 7.6.5.9 Вычислить абсолютную погрешность измерения силы тока AI по формуле:

AI = 1д - I,

где: 1д - действительное значение силы тока, А;

I - значение силы тока на цифровом индикаторе Комплекта, А.

Вычислить среднеарифметическое значение абсолютной погрешность измерения силы тока Л1ср для каждой точки измерения в А, по формуле:

А^СР "

AIj + AI 2 + AI 3 =        3

где: AI1, Л12 , Л13 - абсолютные значения погрешности измерения силы тока, для трех отсчетов А;

  • 7.6.5.10 Вычислить приведенную погрешность измерения силы тока у, в % для каждой точки по формуле:

    In

    100,

где: In - максимальное значение диапазона измерения тока, А.

  • 7.6.6 Определение приведенной погрешности измерения силы тока (режим ПП)

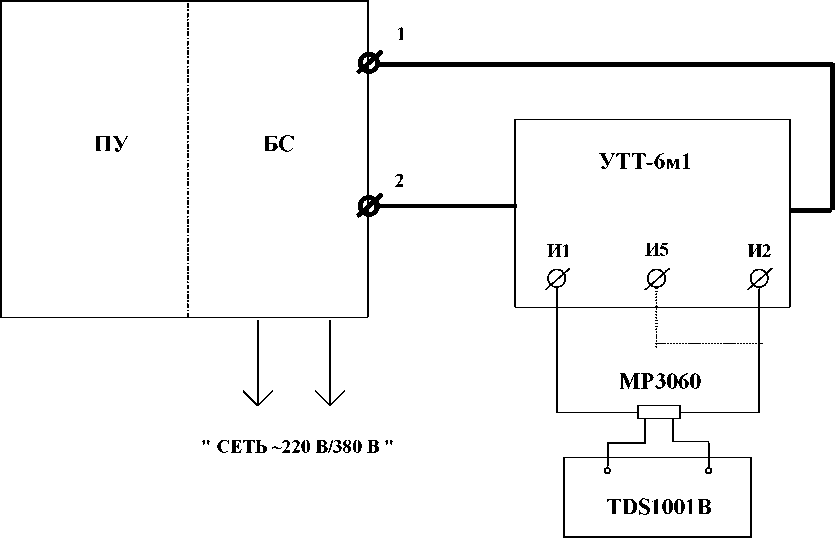

7.6.6.1 Собрать схему, приведенную на рис.П2. 2, Приложения 2.

При поверке Комплекта в диапазонах измерения 10-100 А и 100-1000 А трансформатор тока УТТ-6м1 и амперметр д5090 подключать в соответствии с табл. 7.4.

Таблица 7.4

Предел измерения, А

Поверяемая точка

Число витков первичной цепи УТТ-6м1 (клеммы вторичной цепи)

Предел измерения шунта МР3060

Коэффициент преобразования k2, А/мВ

100

20

8 («И1»-«И2»)

5 А

0,71

50

8 («И1»-«И2»)

5 А

0,71

100

8 («И1»-«И2»)

5 А

0,71

1000

200

2 («И1»-«И2»)

5 А

2,83

500

2 («И1»-«И2»)

5 А

2,83

1000

1 («И1»-«И2»)

5 А

5,66

Примечание: В диапазоне измерения от 10 А до 100 А поверку проводить при подключение к питающей сети напряжением 220 В, а от 100 А до 1000 А к сети 380 В.

  • 7.6.6.2 Перед операцией поверки выдержать Комплект во включенном состоянии не менее 1 мин.

  • 7.6.6.3 Перевести тумблер «ПП» / «ЭМ, Т» в положение «ПП», переключатель «ДЛИТЕЛЬНОСТЬ, С» установить в положение «0,02»

  • 7.6.6.4 Кратковременно нажать кнопку «ПУСК» при этом на индикаторе отобразится начальное значение силы тока.

  • 7.6.6.5 Тумблер «РАБОТА»/«СБРОС» установить в положение «РАБОТА», и нажимая кнопку «ПУСК», установить требуемое значение силы тока (0,2; 0,5 и 1,0 от максимального значения предела измерения).

  • 7.6.6.6 Перевести тумблер «ОГРАНИЧ»/«НАБОР» в положение «ОГРАНИЧ».

  • 7.6.6.7 Снять показания с экрана осциллографа TDS1001B, путем измерения размаха сигнала в мВ с помощью курсоров.

Вычислить действительное значение силы тока в А по следующей формуле:

1Д = U2m k2 ,

где:

формуле:

U2m - размах сигнала, мВ

k2 - коэффициент преобразования, А/мВ (таблица7.4), который вычислен по

nI

иш2^2’

где: n - коэффициент трансформации трансформатора тока УТТ-6м1; иШ - напряжение шунта 75 мВ;

1ш - номинальный ток шунта 5 А.

  • 7.6.6.8 Повторить измерения для других точек диапазона измерения 100 А. Для каждой точки провести три измерения. Результаты измерения занести в табл. П2.2, приложения 2.

  • 7.6.6.9 Переключить напряжение питания Комплекта на 380 В и повторить измерения в контрольных точках (0,2; 0,5 и 1,0 от максимального значения тока диапазона измерения 1000 А). Для каждой точки провести три измерения. Результаты измерения занести в табл. П2.2, приложения 2.

  • 7.6.6.10 Вычислить абсолютную и приведенные погрешности измерения силы тока в соответствии с пп. 7.6.5.9,74.6.5.10.

  • 7.6.7 Определение относительной погрешности измерения временных интервалов

    • 7.6.7.1 Собрать схему, приведенную на рис. П2.2, Приложения 2. Выполнить пп.

  • 7.6.6.2 - 7.6.6.6 в диапазоне измерения 100 А (0,5 In).

  • 7.6.7.2 Перевести тумблер «ТОК» / «ВРЕМЯ» в положение «ВРЕМЯ».

  • 7.6.7.3 Снять показания с экрана осциллографа TDS1001B, путем измерения периода сигнала в мс с помощью курсоров.

Действительное е значение длительности ТД в с вычисляется по формуле:

Тд = ТИ k3 /1000,

где: Т И - измеренное значение периода тока по TDS1001B, в мс ;

k3 - коэффициент преобразования, (приведенное в табл. 7.5).

Примечание: В положении «0,02» переключателя «ДЛИТЕЛЬНОСТЬ, С» проводить измерение полупериода.

Таблица 7.5

Перекл. «ДЛИТ.

СЕК»

Длительность временного интервала, с

Коэффициент преобразования кз

Период дискретизации TDS1001B, мкс

0,02

0,02

2

20

0,08

0,08

4

50

1,6

1,58

79

1000

ДЛИТ.

10

Частотомер Ч3-57

-

ДЛИТ.

50

Частотомер Ч3-57

-

ДЛИТ.

99,99

Частотомер Ч3-57

-

  • 7.6.7.4 Повторить измерения для других положений переключателя «ДЛИТЕЛЬНОСТЬ, С». Результаты измерения занести в табл.П2. 3, Приложения 2.

  • 7.6.7.5 Перевести переключатель «ДЛИТЕЛЬНОСТЬ, СЕК» в положение «ДЛИТ» и провести измерения в контрольных точках (0,1; 0,5 и 1,0 от максимального значения диапазона измерения времени 99,99 с) с помощью секундомера.

Измерения проводить путем одновременного запуска встроенного секундомера Комплекта нажатием кнопки «ПУСК» и частотомера Ч3-57, по достижению требуемого промежутка времени одновременно нажать кнопку «СТОП» и снять показания с цифрового индикатора частотомера Ч3-57.

Результаты измерения занести в табл. П2.4, Приложения 2.

  • 7.6.7.6 Вычислить абсолютную погрешность измерения интервала времени ЛТ по формуле:

ЛТ = Тд - Т ,

где: Тд - действительное значение интервала времени, с;

Т - показания на цифровом индикаторе Комплекта, с.

  • 7.6.7.7 Вычислить относительную погрешность измерения времени, в % для каждой точки по формуле:

  • 8 = —100. T

Д

Результаты измерения занести в табл. 2.4 Приложения 2 .

  • 7.7 Оформление результатов поверки

  • 7.7.1 Результаты поверки оформляются в виде протокола, рекомендуемая форма которого, приведена в приложении и делается отметка в формуляре о результатах поверки.

  • 7.7.2 Положительные результаты поверки заверяют оттиском поверительного клейма выдачей свидетельства о поверки по установленной форме.

  • 7.7.3 При отрицательном результате поверки использование Комплекта запрещается. Запись в эксплуатационной документации аннулируется и выдается извещение о непригодности по установленной форме.

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 8.1 Для Комплекта устанавливаются следующие виды технического обслуживания:

- профилактический контроль;

- профилактическое восстановление.

  • 8.2 Профилактический осмотр должен проводиться не реже одного раза в12 месяцев в следующем объеме:

- внешний осмотр в соответствии с п.7.6.1 настоящего РЭ;

- измерение электрического сопротивления и электрической прочности изоляции в соответствии с пп.7.6.2,7.6.3 настоящего РЭ;

- проверка работоспособности соответствии с п.4.6.4 настоящего РЭ.

  • 8.3 Профилактическое восстановление должно выполняться специально обученным персоналом на предприятии-изготовителе и совмещается с проведением поверки. Профилактическое восстановление должно проводиться не реже одного раза в 24 месяца в следующем объеме:

- внешний осмотр в соответствии с п.7.6.1 настоящего РЭ;

- измерение электрического сопротивления и электрической прочности изоляции в соответствии с пп.7.6.2, 7.6.3 настоящего РЭ;

- проверка работоспособности соответствии с п.7.6.4 настоящего РЭ;

- определение метрологических характеристик по пп. 7.6.5,7.6.6.

  • 9 ТЕКУЩИЙ РЕМОНТ

    • 9.1 Ремонт Комплекта, за исключением замены предохранителя в ПУ, необходимо производить на предприятии-изготовителе.

    • 9.2 Неисправный Комплект необходимо упаковать, сопроводить описанием неисправности и отправить по адресу, указанному в паспорте.

  • 10 ХРАНЕНИЕ

    • 10.1 Комплект должен храниться в закрытом помещении на стеллажах в транспортной упаковке предприятия-изготовителя. В воздухе не должно быть пыли, газов и химически активных веществ.

    • 10.2 Условия хранения Комплекта в части воздействия климатических факторов должны соответствовать требованиям приведенным в разделе 4.2 настоящего РЭ.

  • 11 ТРАНСПОРТИРОВАНИЕ

    • 11.1 Комплект в транспортной упаковке предприятия-изготовителя допускается транспортировать любым видом закрытого транспорта (в железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах и т.д.).

Транспортирование на самолетах допускается только в отапливаемых, герметизированных отсеках.

  • 11.2 Условия транспортирования в части воздействия климатических факторов должны соответствовать требованиям, приведенным в разделе 4.2 настоящего РЭ.

  • 12 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

На корпусе составных частей Комплектов в соответствии с ГОСТ 22261-94, должна быть нанесена маркировка, содержащая следующие данные:

- наименование и тип;

- заводской номер по системе нумерации предприятия-изготовителя;

- год изготовления;

- знак соответствия (на ПУ);

- знак Госреестра по ГОСТ8.383 (на ПУ);

- напряжение питания и частота питающей сети (на БС);

- вид проверяемого расцепителя, длительность импульсного тока и другие данные на лицевой панели ПУ, в соответствии с рис.П1.1 приложения 1.

Надписи расположены на лицевых панелях ПУ и БС и выполнены методом «металлографии».

На транспортную тару, в соответствии с ГОСТ 22261-94, должна быть нанесена маркировка, содержащая следующие данные:

- порядковый номер по системе нумерации предприятия-изготовителя;

- год изготовления;

- наименование и тип;

- масса брутто;

- адрес отправителя;

- адрес получателя;

- манипуляционные знаки в соответствии с ГОСТ 14192-96 №1 (Хрупкое-Осторожно), №3 (Беречь от влаги), №11 (Верх).

  • 13 ТАРА И УПАКОВКА

Упаковка обеспечивает защиту Комплекта от климатических и механических воздействий при транспортировании.

В качестве транспортной тары применяется фанерный ящик, укрепленный деревянными брусьями. На дно ящика и между составными частями Комплекта укладываются прокладки из пенопласта.

Перед укладкой в ящик составные части Комплекта помещаются в полиэтиленовые пакеты.

Снаружи ящик обивается стальной лентой.

Габаритные размеры Комплекта в транспортной упаковке, мм,   460х430х330;

Масса брутто, кг не более                                          20 .

Перечень составных частей, принадлежностей и документации приведен в п.4.3.1.

Примечание: По согласованию с заказчиком поставка Комплекта на малые расстояния допускается без транспортной упаковки.

СЕТЬ ~220 /380 В "

/|\

ПРИЛОЖЕНИЕ 1

ПУ

I I i i i i i i i i i i i i i i i i i i i i i i i i i i i i

i i j-

БС

АВ

Рис. П1.1 Функциональная схема Комплекта с испытуемым АВ

ME 95

ТОК ОТКЛЮЧЕНИЯ, А

ВРЕМЯ ОТКЛЮЧЕНИЯ, С

ПУЛЬТ УПРАВЛЕНИЯ РТ-2048-01

(ДЛИТЕЛЬНОСТЬ, С|

0,08

0,06

■ 0,8

0,04        1,6

V 0,02 ДЛИТ .

ПУСК

СТОП

Рис. П1.3 Внешний вид лицевой панели ПУ РТ-2048-01

ПРИЛОЖЕНИЕ 2

" СЕТЬ ~220 В/380 B "

Рис.П2.1 Схема определения приведенной погрешности измерения силы тока (режим ЭМ,Т)

Рис.П2.2 Схема определения приведенной погрешности измерения силы тока (режим ПП)

Пределы измерения

Точка измерения

Показания ПУ

РТ-2048-01, А

Действительное значение тока, А

Значение абсолютной погрешности AI, А

Среднее значение АI ср, А

Значение приведенной погрешности, %

1

2

3

1

2

3

1

2

3

I„i= 100А

0,2 1П1

0,5 1щ

Ini

1П2= Ю00 А

0,21 п2

0,5 1п2

1п2

Результат поверки_____________

Проверку провел______________

ООО «ИнтерМикс»                                 РШГА.411911.001-01РЭ

Пределы измерения

Точка измерения

Показания ПУ

PT-2048-01, A

Действительное значение тока, А

Значение абсолютной погрешности AI, А

Среднее значение АI ср, А

Значение приведенной погрешности, %

1

2

3

1

2

3

1

2

3

I„i= 100А

0,2 Ini

0,5 1щ

Im

1П2= Ю00 А

0,2 I n2

0,5 In2

In2

Результат поверки_____________

Проверку провел______________

ООО «ИнтерМикс»                                 РШГА.411911.001-01РЭ

Условия выполнения поверки_____________________________

Дата поверки____________________

Положение переключателя «ДЛИТ ЕЛЬНОСТЬ С»

Показания

ПУ

РТ-2048-01, с

Действительное значение интервала времени, с

Значение абсолютной погрешности АI, с

Значение относительной погрешности, %

0,02

0,08

1,6

Результат поверки_____________ Проверку провел______________

ООО «ИнтерМикс»                                 РШГА.411911.001-01РЭ

Условия выполнения поверки_____________________________

Дата поверки____________________

Пределы измерения

Точка измерения

Показания

ПУ

РТ-2048-01, с

Действительное значение интервала времени, с

Значение абсолютнаой погрешности

АТ, с

Значение относительной погрешности, %

Тп=99,99с

0,1 тп

0,5 Т п

Тп

Результат поверки_____________

Проверку провел______________

ООО «ИнтерМикс»                                 РШГА.411911.001-01РЭ

ПРИЛОЖЕНИЕ 2 ПРОТОКОЛ №___

поверки Комплектов нагрузочных измерительных с регулятором РТ-2048-01 Наименование организации, проводившей поверку:

Зав. №_________

Принадлежащего: ______________________________________________________

Условия выполнения поверки:____________________________________________

Средства поверки:______________________________________________________

  • 1. Внешний осмотр____________________________________________________

  • 2. Проверка электрического сопротивления изоляции_______________________

  • 3. Проверка электрической прочности изоляции____________________________

  • 4. Опробование________________________________________________________

Заключение по результатам поверки______________________________________________

Дата поверки _______

подпись Ф.И.О. поверителя

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного докум.

и дата

Подпись

Дата

Изменен-ных

заменен-ных

новых

анну-ли-рован-ных

31

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
