Методика поверки «УСТРОЙСТВО МИКРОВЫЧИСЛИТЕЛЬНОЕ "DYMETIC-5102"» (5102.00.00.000 ПМ2)

ГОССТАНДАРТ РОССИИ

СОГЛАСОВАНО

Жданов

г.

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

УСТРОЙСТВО МИКРОВЫЧИСЛИТЕЛЬНОЕ

МЕТОДИКА ПОВЕРКИ

2003

Закрытым акционерным обществом "Даймет"

Отделом государственного надзора

ФГУ "Тюменский ЦСМ".

Протоколом НТК Госстандарта

2003 г.

руководство по эксплуатации

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 1

Таблица 1

Продолжение таблицы 1

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

    • 2.1.1 Монтаж электрических соединений вычислителя должен производиться в соответствии с ГОСТ 12.3.032-84 и (глава 7.3).

    • 2.1.2 Электрические испытания требованиями ГОСТ 12.3.019-80.

    • 2.1.3 К поверке вычислителей

    "Правилами устройства

    должны проводиться

    должны допускаться

    электроустановок"

    в соответствии с

    лица, изучившие руководство по эксплуатации вычислителя, эксплуатационную документацию рабочих эталонов и вспомогательных средств поверки, указанных в таблице 1, и имеющие опыт поверки средств измерений, а также прошедшие инструктаж по технике безопасности в установленном порядке.

• 3 УСЛОВИЯ ПОВЕРКИ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• 1) температура окружающего воздуха                    от + 5 до + 50 ^оС;

• 2) относительная влажность окружающего воздуха          не более 98 %;

• 3) атмосферное давление от 84,0 до 106,7 кПа;

• 4) электрическое питание вычислителя - сеть переменного тока частотой (50 ± 1) Гц напряжением 220 В с допускаемыми отклонениями от минус 15 до + 10 % от номинального значения;

• 5) напряженность переменного электромагнитного поля промышленной

частоты должна быть не более                                         80 А/м;

• 6) уровень вибраций должен быть не более 0,03 мм (вибросмещение) в диапазоне частот от 0,01 до 25 Гц.

• 4 ПОДГОТОВКА К ПОВЕРКЕ

  • 4.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

    • 4.1.1 Проверка наличия и срока действия свидетельств о поверке или поверительных клейм.

    • 4.1.2 Подготовка к работе рабочих эталонов и вспомогательных средств поверки согласно их эксплуатационной документации.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

• 5.1.1 При проведении внешнего осмотра поверяемого вычислителя устанавливают соответствие его комплектности требованиям руководства по эксплуатации, наличие пломб, отсутствие механических повреждений, влияющих на работоспособность вычислителя и его метрологические характеристики, отсутствие дефектов, препятствующих чтению надписей, маркировки и считыванию информации с дисплея вычислителя.

Вычислитель, забракованный при внешнем осмотре, дальнейшей поверке не подлежит.

• 5.2.1 Проверку сопротивления изоляции электрических цепей вычислителя относительно корпуса проводят мегаомметром номинальным напряжением 500 В, приложенным между закороченными выводами цепи питания вычислителя и его корпусом. Перед испытанием следует отключить конденсаторы сетевого фильтра.

Отсчет показаний производят по истечении одной минуты после приложения напряжения.

Результаты считают удовлетворительными, если сопротивление изоляции не менее 20 МОм.

Опробование проводят:

для вычислителя 5102.1 - по схеме приложения А,

для вычислителя 5102.2 - по схеме приложения Б.

После монтажа схемы выдерживают вычислитель, рабочие эталоны и вспомогательные средства поверки во включенном состоянии не менее 10 мин. Затем проверяют работоспособность каналов измерения объема (расхода), температуры, давления (давления - только для вычислителя 5102.2) и тепловой энергии (тепловой мощности) в соответствии с руководством по эксплуатации вычислителя. При этом вычислитель должен отображать расход, температуру и давление по соответствующим каналам и тепловую мощность, а регистрируемые объем, масса и тепловая энергия должны возрастать.

• 5.4.1 Определение основной относительной погрешности преобразования числоимпульсных сигналов датчиков расхода в показания объема на дисплее вычислителя (погрешность вычислителя при измерении объема) проводят по схеме приложения А, обеспечивающей имитацию сигналов датчиков расхода в рабочем диапазоне расходов, в режимах таблицы 2 в следующей последовательности.

• 5.4.2 После подключения вычислителя к генератору G1 через формирователь F2 и счетчик импульсов F1 подают питание и выдерживают приборы во включенном состоянии не менее 15 мин. Затем на генераторе G1 устанавливают амплитуду

5102.00.00.000 ПМ2 сигналов 2В, форма сигнала прямоугольная, полярность - положительная. Органы управления счетчика F1 устанавливают в следующие положения:

1:1, положительная полярность, вычитание; любое положение;

ВЫКЛ.; ВКЛ.; ВКЛ.;

ВЫКЛ.;

преднабор min - 0000000; преднабор max - 0000000;

ручки min, max - в крайнем левом положении; программы - 2.

• 5.4.3 Для определения погрешности вычислителя при измерении объема для каждого канала измерения объема последовательно устанавливают согласно таблице 2 пары значений частоты f генератора G1 с допустимыми отклонениями ± 10 % и коэффициента преобразования КПР в вычислителе (через меню "Конфигурация" и опцию "Измерение объема"), соответствующие расходу Qp.

Таблица 2

На переключателе НАЧАЛЬНАЯ УСТАНОВКА счетчика F1 набирают число импульсов N, соответствующее паре значений f и Кпр, и нажимают кнопку ЗАПИСЬ. Число измерений на каждом расходе Qp не менее трех.

Для каждого канала измерения объема записывают начальное значение Vh объема с дисплея вычислителя и нажимают кнопку ПУСК счетчика F1. После остановки F1 выжидают (15-20) с и записывают конечное значение Vk накопленного объема. Нажимают кнопки СТОП и ЗАПИСЬ счетчика F1 и переходят к следующему измерению.

Объем Vi, м³^10^-3, при i-м измерении, соответствующий прошедшему числу импульсов с заданным "весом" каждого импульса (Кпр), вычисляют как разность VKi - Vui.

• 5.4.4 Основную абсолютную погрешность при измерении объёма при i-м измерении AVi, 1^10-³ м³, определяют для каждого из режимов на каждом канале измерения объема по формуле:

Avi = (Vi - Vp),

где Vp - расчетное значение объема из таблицы 2, м³^10^-3, определяемое по формуле

V ^N

^Р Кр'

Результаты считают удовлетворительными, если ни одно из значений AVi не превышает ± 0,0005 м³.

• 5.5.1 Основную абсолютную погрешность преобразования сигналов датчика расхода в показания расхода на дисплее вычислителя (погрешность вычислителя при измерении расхода) определяют в режимах 2 и 3 таблицы 2 по схеме приложения А, обеспечивающей имитацию сигналов датчиков расхода в рабочем диапазоне расходов, в следующей последовательности.

После проведения операций по 5.4.2 последовательно устанавливают пары значений f и КПР. Допускаемое отклонение установки f не более ± 0,1 %. На каждом расходе проводят не менее трех измерений.

Нажимают кнопку ПУСК счетчика F1 и через 15-20 с считывают с дисплея вычислителя значение расхода Qi, м³/ч.

Погрешность вычислителя при измерении расхода при i-ом измерении AQi, м³/ч, определяют для каждого канала по формуле:

AQi = ⁽Qi ^- Qp^),•

где   Qp - расчетное значение расхода, м³/ч, определяемое по формуле (4):

Qp =^— • 3,6

^{Р К}ПР

Результаты считают удовлетворительными, если ни одно из значений AQi не превышает ± 0,0005 м³/ч.

• 5.6.1 Погрешность преобразования кодовых сигналов датчиков МД в числовое значение измеряемой величины на дисплее вычислителя 5102.2 определяют по схеме приложения Б с использованием имитатора в качестве источника сигналов, воспроизводящего выходную информацию датчиков МД, приведенную в приложении В. Схема приложения Б обеспечивает контроль параметров установленных режимов (при необходимости) по показаниям принтера согласно таблицам приложения В.

Определение погрешности проводят:

• ■ при выпуске из производства - в режимах согласно таблице 3 ( все вычислители испытываются в одном и том же диапазоне расходов от 20 до 500 м³/ч);

• ■ при периодической поверке - в режимах согласно таблице 4 (установленный в вычислителе диапазон расходов не меняется).

Таблица 3

Таблица 4

Параметры установленных режимов контролируют, при необходимости, по показаниям принтера согласно таблицам приложения В, отражающих структуру и набор данных, регистрируемых с помощью принтера и соответствующих показаниям имитатора.

• 5.6.2 При каждом режиме проводят не менее трех измерений. В процессе одного измерения снимают не менее пяти следующих друг за другом значений каждого из параметров, указанных в таблицах 3 и 4: расхода Q1(2) и Qp1(2), м³/ч, температуры Т1(2) и ТР1(2), ^оС, и давления Р1(2) и РР1(2), кгс/см², по показаниям вычислителя 5102.2 и имитатора соответственно, а по окончании измерения -накопленные величины объемов V1(2), м³-10^-3. Продолжительность измерения Ti, с, при накоплении V1(2)i устанавливается наборным полем имитатора и должна обеспечивать индикацию на дисплее не менее четырех значащих цифр накопленной величины объема. Продолжительность измерения контролируется частотомером Ч (приложение Б) в режиме измерения периода.

• 5.6.3 Погрешность преобразования кодовых сигналов при i-м измерении Ах1 определяют для каждого из вышеуказанных параметров (далее по тексту - Х) при каждом режиме по формуле:

Axi=^{Х Х}Р,                                  (5)

где Xi -среднее значение параметра Х (для каждого в отдельности) по показаниям вычислителя 5102.2 при i-м измерении;

Хр - расчетное (табличное) значение параметра X, установленное на дисплее имитатора.

При этом расчетный объем Vp1(2), м³-10^-3, вычисляют по формуле:

Vр1(2). ^Q36²).т,^,

Результаты считают удовлетворительными, если ни одно из значений Axi не превышает ± 0,5 единицы младшего разряда измеряемой величины.

• 5.6.4 Абсолютную погрешность преобразования вычислителем 5102.2 кодовых сигналов о температуре в разность температур Адти определяют при ТР1 = + 32,0004 ^оС и ТР2 = + 30,0000 ^оС (расчетная разность температур дТР = 2,0004 ^оС). Число измерений не менее трех. При каждом измерении снимают не менее пяти следующих друг за другом отсчетов температур Т1(2)1мгн и вычисляют их разность дТ1мгн = Т1 1мгн ^- Т21 мгн^.

Погрешность Адти, ^оС, при i-м измерении определяют по формуле:

AATii = ATii - АТр,

где ATii -среднее арифметическое значение разностей АТ1мгн по показаниям вычислителя 5102.2 при i-M измерении, ^оС.

Результаты считают удовлетворительными, если ни одно из значений AATii не превышает ± 0,001 ^оС.

• 5.7.1 Основную абсолютную погрешность вычислителя при измерении температуры и разности температур (далее - погрешность вычислителя при измерении температуры и разности температур) определяют по схеме приложения А, обеспечивающей воспроизведение сигналов от комплекта датчиков температуры (для вычислителя 5102.1) или от датчиков температуры (для вычислителя 5102.2) в диапазоне от + 15 до + 150 ^оС с помощью эталонных сопротивлений, состоящих из последовательно соединенных катушек и магазинов сопротивлений.

• 5.7.2 Погрешность вычислителя при измерении температуры определяют для каждого канала измерения температуры. Температура в точке диапазона воспроизводится с помощью эталонного сопротивления, параллельно подключенного к соответствующим входам вычислителя (приложение А).

Поверочные температурные точки диапазона измерений и соответствующие им сопротивления термопреобразователей (и, соответственно, эталонные сопротивления) приведены в таблице 5.

Таблица 5

Примечания:

1 Периодическую поверку производят при температурах + 15, + 50, + 100 и + 150 ^оС.

2 Сопротивление катушек составляет 500 Ом для Тр от + 15 до + 50 ^оС, 600 Ом для Тр от + 75 до + 100 ^оС и 700 Ом для Тр + 125 и + 150 ^оС.

• 5.7.2.1 После подключения вычислителя к эталонному сопротивлению RI выдерживают приборы во включенном состоянии не менее 15 мин. На дисплее вычислителя выбирают функцию "Конфигурация" "Параметры термопреобразователей" W100 = 1,391.

  и устанавливают опцию

Для каждого из режимов таблицы 5 проводят не менее трех измерений, при каждом измерении снимают не менее пяти следующих друг за другом отсчетов температур Т1мгн и Т2мгн, ^оС, с дисплея вычислителя в любой произвольный отрезок времени.

Основную абсолютную погрешность вычислителя при температуры при i-м измерении ATi(2)i, ^оС, определяют для каждого формуле:

Ат1(2)> = T1(2)i -Tp1(2),

где T1(2)i - среднее арифметическое значений Т1(2)мгн, ^оС;

Tp1(2)i - расчетное значение температуры согласно таблице 5, ^оС.

• 5.7.2.2 Устанавливают в меню "Конфигурация" опцию термопреобразователей" W100 = 1,385 и повторяют действия по п.5.7.2.1.

Результаты считают удовлетворительными, если ни одно из значений ATi(2)i не превышает ± 0,12 ^оС.

• 5.7.3 Погрешность вычислителя при измерении разности температур АТ определяют в каждой температурной точке с помощью эталонного сопротивления RI в нижеследующем порядке.

Устанавливают сопротивление RI, подключенное к входам каналов измерения температуры, соответствующим первой температурной точке диапазона и выдерживают вычислитель во включенном состоянии не менее 15 мин, после чего проводят не менее трех измерений, в процессе каждого измерения снимают не менее пяти следующих друг за другом отсчетов температур Т12мгн и Т22мгн в первом и втором канале измерения температуры (в подающем и обратном трубопроводе - для вычислителя 5102.1 и в трубопроводах горячего и (или) холодного водоснабжения -для вычислителя 5102.2) по показаниям на дисплее вычислителя и при каждом отсчете вычисляют разность температур АТ2мгн = Т12мгн - Т22мгн

Аналогичные измерения проводят для каждой температурной точки.

Основную абсолютную погрешность измерения разности температур при i-м измерении Аат21, ^оС, определяют по формуле:

АаТ21 = AT2i,

где AT2i - среднее арифметическое значений АТ2мгн при i-м измерении, ^оС.

Результаты считают удовлетворительными, если ни одно из значений AAT2i не превышает ± (0,003 + 0,00015^Тр) ^оС.

• 5.8.1 Основную относительную погрешность вычислителя при измерении тепловой энергии и тепловой мощности по сигналам от датчиков расхода и комплекта датчиков температуры определяют по схеме приложения А c имитацией сигналов датчиков расхода и комплекта датчиков температуры генератором и набором эталонных сопротивлений.

Испытание проводят:

■ при выпуске из производства - в режимах согласно таблице 6;

Таблица 6

■ при периодической поверке - в режимах согласно таблице 7.

Таблица 7

Испытание вычислителя проводят в следующей последовательности.

После монтажа схемы приложения А устанавливают значения параметров режима 1 таблицы 6(7).

Величины Рр1 и Рр2 устанавливают через опцию "Установка давления". Величины ТР1 и ТР2 имитируют эталонными сопротивлениями RI и RII, при этом разность температур ТР1 и ТР2 должна быть не более (120 ± 0,1) ^оС для режима 1, (50 ± 0,05) ^оС для режима 2 и (2 ± 0,002) °С для режима 3 (подбирается сопротивлением RII). Сигналы датчиков расхода имитируют сигналами генератора частотой 9 Гц, при этом разные величины расчетных расходов в первом и втором каналах вычисления объема имитируют установкой коэффициентов преобразования КПР1 = 9 имп/л (0,(1) л/имп) и КПР2 = 10 имп/л (0,1 л/имп) соответственно через меню "Конфигурация" и опцию "Измерение объема". Параметр W100 устанавливают через меню "Конфигурация" и опцию "Параметры термопреобразователей". Температуру холодной воды принимают равной 0 ^оС при абсолютном давлении 1 кгс/см² и устанавливают через меню "Конфигурация" и опцию "Температура холодной воды".

После установки параметров по таблице 6 (7) для режима 1 на переключателе НАЧАЛЬНАЯ УСТАНОВКА счетчика F1 набирают N = 900 имп. и нажимают кнопку ЗАПИСЬ. Записывают начальное значение тепловой энергии WH1i, ГДж, на дисплее вычислителя 5102.1 и нажимают кнопку ПУСК счетчика F1. После остановки F1 выжидают (15-20) с, записывают конечное значение тепловой энергии WKii, ГДж, на дисплее вычислителя 5102.1 и нажимают кнопку СТОП счетчика F1.

По окончании измерения вычисляют Wii = Wkii - Wnii,

Таких измерений выполняют не менее трех. При записи W1i фиксируют не менее четырех значащих цифр.

Аналогичные операции проводят для остальных режимов таблицы 6(7).

Основную относительную погрешность вычислителя при измерении тепловой энергии при i-м измерении 5wii, %, определяют для каждого режима по формуле:

hxB - энтальпия холодной воды, кДж/кг. При температуре абсолютном давлении 1 кгс/см² Ь\в = 0,0576 кДж/кг;

h1, h2 - энтальпия теплоносителя, кДж/кг, из таблицы 6(7);

U1, U2 - удельный объем теплоносителя, м³/кг, из таблицы 6(7).

Результаты считают удовлетворительными, если ни одно из полученных значений 8wii не превышает ± 0,5 %.

• 5.8.2 Основную относительную погрешность вычислителя 5102.2 при измерении тепловой энергии по сигналам от датчиков МД определяют по схеме приложения Б в режимах таблицы 8 с использованием имитатора в качестве источника сигналов, воспроизводящего выходную информацию датчиков МД.

Испытание проводят:

■ при выпуске из производства - в режимах таблицы 8 ( все вычислители испытываются в одном и том же диапазоне расходов от 20 до 500 м³/ч);

Таблица 8

■ при периодической поверке - в режимах таблицы 9 (установленный в вычислителе диапазон расходов не меняется).

Таблица 9

Испытание вычислителя 5102.2 проводят в следующей последовательности.

После монтажа схемы приложения Б на имитаторе устанавливают значения параметров режима 1 таблицы 8(9). Заданные параметры (избыточные давления Рр1 и Рр2, температуры Тр1 и Тр2, расходы Qp1 и Qp2) имитируют подачей на вход вычислителя 5102.2 кодовых сигналов от имитатора, соответствующих выходным сигналам датчиков МД. Контроль установленных режимов осуществляют по показаниям имитатора. Число измерений не менее трех. Продолжительность одного измерения Ti устанавливается наборным полем имитатора и должна обеспечивать индикацию на дисплее вычислителя 5102.2 накопленной тепловой энергии не менее 5-10^-3 ГДж. Измерение Ti обеспечивается частотомером Ч (приложение Б) в режиме измерения периода.

Перед измерением записывают начальное WH2i, а по окончании - конечное WK2i значения тепловой энергии в ГДж по показаниям вычислителя 5102.2 и вычисляют W2i = Wk2i - Wh2i.

Аналогичные операции проводят для режимов 2 и 3.

Основную относительную погрешность вычислителя 5102.2 при измерении режима по

^^W2i =[ w_P2 ¹]^-100’

где Wp2   - расчетная тепловая энергия, ГДж;

где Vp1(2) - расчетные значения объемов, м³-10^-3, определяемые по значениям расходов Qp1 и Qp2 по формуле (6);

h1, h2  - энтальпия теплоносителя из таблицы 8(9), кДж/кг;

U1, U2 - удельный объем теплоносителя из таблицы 8(9), м³/кг.

Результаты считают удовлетворительными, если ни одно из полученных значений 8w2i не превышает ± 0,1 %.

• 5.9.1 Основную абсолютную погрешность вычислителя при измерении массы определяют при выпуске из производства (при первичной поверке) в режиме 3 таблицы 6 (7) по схеме приложения А - для вычислителя 5102.1 и в режиме 3 таблицы 8 (9) по схеме приложения Б - для вычислителя 5102.2.

Установку режимных параметров и измерения проводят согласно 5.8 настоящей методики, при этом при испытании вычислителя 5102.1 на переключателе НАЧАЛЬНАЯ УСТАНОВКА счетчика F1 набирают N = 9000 имп., а при испытании вычислителя 5102.2 на имитаторе устанавливают Ti > 600 с. Число измерений не менее трех.

Основную абсолютную погрешность вычислителя при измерении массы при i-м измерении AMi(2)i, т^10^-3, определяют по формуле:

Лм1(2)| = M1(2)i - Мр1(2)„

где M1(2)i = MKi(2)i - MHi(2)i, т^10^-3;

MHi(2)i и Мк1(2)1 - начальное и конечное значения массы по показаниям вычислителя 5102.1 (5102.2) при i-м измерении, т^10^-3^;

Мр1(2) - расчетное значение массы, т^10^-3^, вычисляемое по формуле:

• - для вычислителя 5102.1:

  N

  —^N— •ю^-3, пр1(2) • ^и1(2)

Мр1(2) = ^Vр1(2)•10^-3 = —

^и1(2) ^К

• - для вычислителя 5102.2:

Мр1(2) = 1 -10^-3 • Qр1(2)--^Т^,

^и1(2) • ^3,6

Основную абсолютную погрешность измерения разности масс при i-м

измерении AiMi, т^10^-3, определяют по формуле:

Лдм1 = (M1i -.M2,) - (Мр1, -.Мр2,),

Результаты считают удовлетворительными, если ни одно из значений AMi(2)i и AiMi не превышает ± 0,0005 т.

• 5.10.1 Основную относительную погрешность измерения времени 5ч определяют путем измерения периода следования сигналов системных часов вычислителя частотомером Ч3-57. Для этого частотомер подключают к выводу 13 микропроцессора ДД3 и определяют период следования сигналов времени при следующих положениях органов управления:

множитель - 10⁰;

метки времени - 10^-6;

род работы - период.

Погрешность измерения времени 5ч, %, определяют по формуле:

Г т

5ч =     -1 -100,

Т

< р У

где Тч - период следования сигналов времени системных часов вычислителя, с; Тр - расчетный период, равный одной секунде.

Результаты считают удовлетворительными, если значение 5ч не превышает ± 0,01%.

• 5.11.1 Проверку передачи информации на принтер и компьютер проводят сравнением показаний вычислителя с данными (результатами измерений и вычислений), выводимыми на бумажный носитель и монитор соответственно, по методике 5.8:

для вычислителя 5102.1 - в режиме 3 таблицы 6 по схеме приложения А; для вычислителя 5102.2 - в режиме 3 таблицы 8 по схеме приложения Б.

Проверку производят в два этапа:

1) распечатка на принтере протокола работы вычислителя за время не менее одного часа проведения испытаний;

2) вывод на монитор компьютера информации о работе вычислителя за время испытаний.

• 5.11.2 После установки режимных параметров к системному выходу вычислителя подключают принтер и включают вычислитель в работу на время не менее одного часа. Затем распечатывают две формы протокола работы вычислителя за установленное время испытаний согласно разделу 2 руководства по эксплуатации вычислителя: протокол "Тепло" (для проверки накопленной тепловой энергии, объема и массы теплоносителя по каналам V1 и V2) и протокол "Вода" (для проверки накопленного объема по каналам V3 и V4 измерения объема воды).

Результаты первого этапа проверки считают удовлетворительными при совпадении показаний на дисплее вычислителя с протоколом, распечатанным на принтере.

• 5.9.3 Далее к системному выходу вычислителя подключают персональный компьютер (соединение осуществляется нуль-модемным кабелем к последовательному порту COM2 компьютера). На компьютере запускают программу "Analyzer", разработанную ЗАО "Даймет" для семейства средств измерений типа "DYMETIC". Используя меню "Прибор" программы, производят вывод на монитор результатов работы вычислителя за время испытаний.

Результаты второго этапа проверки считают удовлетворительными при совпадении показаний на дисплее вычислителя и экране монитора.

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 Сведения о результатах первичной или периодической поверки заносят в РЭ вычислителя.

  • 6.2 Вычислители, прошедшие поверку с положительными результатами при выпуске из производства и ремонта, а также при периодической поверке, допускаются к применению с нормированными погрешностями, о чем делается запись в РЭ и ставится подпись поверителя, проводившего поверку, скрепленную оттиском поверительного клейма.

  • 6.3 При отрицательных результатах поверки вычислитель к дальнейшей эксплуатации не допускается, в РЭ неработоспособного вычислителя производят запись о его непригодности, а поверительное клеймо гасят.

  • 6.4 Вычислители, прошедшие поверку при выпуске из производства с отрицательным результатом, возвращают в производство для устранения дефектов с последующим предъявлением на повторную поверку.

    Разработал

В.Е. Россохин

ПРИЛОЖЕНИЕ А

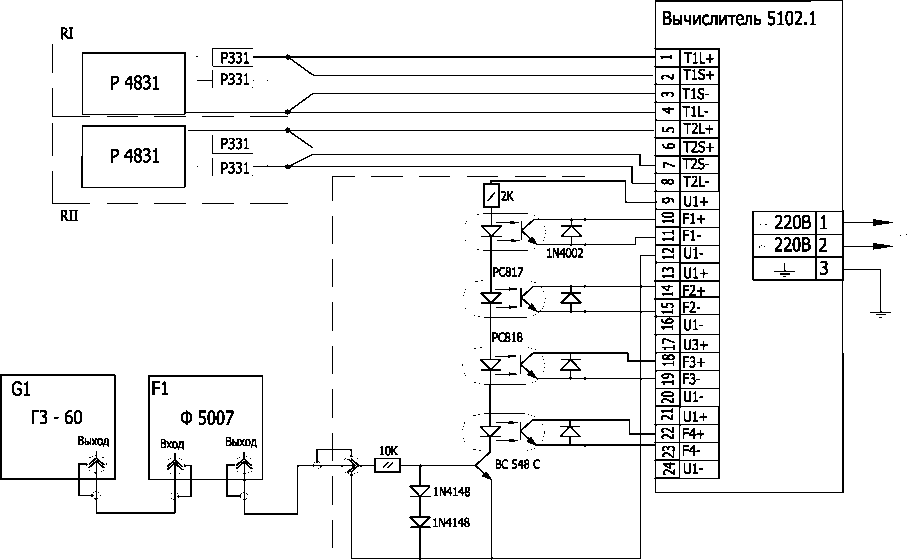

СХЕМА ИСПЫТАНИЙ ВЫЧИСЛИТЕЛЯ 5102.1

220В

|__Преобразователь

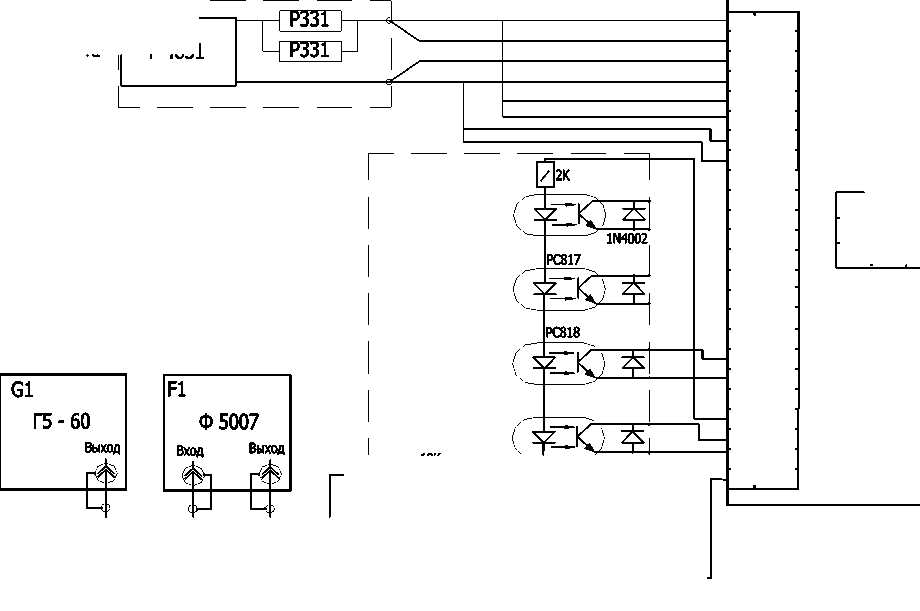

СХЕМА ИСПЫТАНИЙ ВЫЧИСЛИТЕЛЯ 5102.2 ПРИ ОПРЕДЕЛЕНИИ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ОБЪЁМА И ТЕМПЕРАТУРЫ ХОЛОДНОЙ И (ИЛИ) ГОРЯЧЕЙ ВОДЫ

Вычислитель 5102.2

RI

Р-4831

СХЕМА ИСПЫТАНИЙ ВЫЧИСЛИТЕЛЯ ПРИ ОПРЕДЕЛЕНИИ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ И РАЗНОСТИ ТЕМПЕРАТУР

ПРИЛОЖЕНИЕ Б

СХЕМА ИСПЫТАНИЙ ВЫЧИСЛИТЕЛЯ 5102.2 ПРИ ОПРЕДЕЛЕНИИ ПОГРЕШНОСТИ ПРЕОБРАЗОВАНИЯ КОДОВЫХ СИГНАЛОВ ДАТЧИКОВ МД И ИЗМЕРЕНИИ ТЕПЛОВОЙ ЭНЕРГИИ И МАССЫ ТЕПЛОНОСИТЕЛЯ

Вычислитель

Имитатор

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ВЫЧИСЛИТЕЛЯ 5102.2 ПРИ ПРОВЕДЕНИИ ПРОВЕРКИ СООТВЕТСТВИЯ ПЕРЕДАВАЕМЫХ ДАННЫХ

Вычислитель

~220В

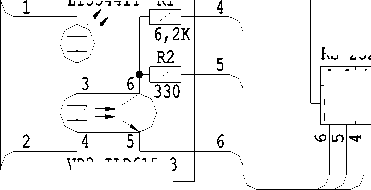

Схема сопряжения

VD1

L13344IT R1

VD2 ILD615-3

I

~220В

ПРИЛОЖЕНИЕ В

СТРУКТУРА ДАННЫХ ПРИ ОБМЕНЕ ИНФОРМАЦИЕЙ ВЫЧИСЛИТЕЛЯ 5102.2 И ИМИТАТОРА

Структура данных при обмене информацией вычислителя и имитатора представлена в таблице В-1.

Таблица В-1

Значение байт (в HEX - формате) в строке 0000:

55 - запрос вычислителем 5102.2 данных от имитатора;

FF - заголовок блока данных имитатора;

86 64 00 00 - температура (50 °С);

7D 53 88 FF - давление (0,0815772 кгс/см²);

• 80 00 00 00 - накопленный объем (0 л).

Значение байт (в HEX - формате) в строке 0010:

• 81 47 1С 71 - расход (1,(1) л/с);

84 00 00 00 - резерв;

67 DA - CRC - код;

АА - подтверждение приема данных вычислителем 5102.2.

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ В

НАБОР ДАННЫХ ПРИ ОБМЕНЕ ИНФОРМАЦИЕЙ ВЫЧИСЛИТЕЛЯ И ИМИТАТОРА

Набор данных при обмене информацией вычислителя 5102.2 и имитатора для режима 1 для различных Dy представлен в таблицах В-2-1-1 - В-2-1-5.

Таблица В-2-1-1

Набор данных для типоразмера Ду = 32 мм для канала V1

№ строки

Таблица В-2-1-3

Набор данных для типоразмера Ду = 80 мм для канала V1

№ строки

Таблица В-2-1-5

Набор данных при обмене информацией вычислителя 5102.2 и имитатора для режима 2 для различных Dy представлен в таблицах В-2-2-1 - В-2-2-5.

Таблица В-2-2-1

Набор данных для типоразмера Ду = 32 мм для канала V1

№ строки

Таблица В-2-2-3

Таблица В-2-2-4

Набор данных для типоразмера Ду = 100 мм для канала V1

№ строки

Набор данных при обмене информацией вычислителя 5102.2 и имитатора для режима 3 для различных Dy представлен в таблицах В-2-3-1 - В-2-3-5.

Таблица В-2-3-1

Набор данных для типоразмера Ду = 32 мм для канала V1

№ строки

Таблица В-2-3-3

Таблица В-2-3-4

Набор данных для типоразмера Ду = 100 мм для канала V1

№ строки
