Руководство по эксплуатации «ВКТ-7 Вычислители количества теплоты» (ТНРВ.400880.036 РЭ)

Методика поверки (TH 'В 400880 036 РЭ)

1К7-7

Приложение Ж Протокол поверки ВКТ-7 (рекомендуемая форма)

ПРОТОКОЛ ПОВТРКВ

ВЫЧИСЛИТЕЛЯ КОЛИЧЕСТВА ТЕПЛОТЫ ВКТ ? мозель 4 >ав A) 2S»«04

Методика поверки: Руководство по эксплуатации ТНРВ -00880.036 РЭ раздел S «Методика поверки-Перечень рабочих эталонов и средств измерений, используемых при поверке:

Стенд СКС-6 зав Xs 220 per Хв Г56'-09

1. Внешних осмотр                                                          | норма

• 1 Опробование per №________ ПВ § 2 7                           | ворча

3. Определение метролотачесып характеристик (поверка)                       | норма

Вычпс.титель ВК7-" note реи а на основании результатов первичной (аоршаичоеиоЙ) покеры) призван прнтолаым к применению

Поверитель_________________

0КПД2 26.51.52

УТВЕРЖДАЮ

раздел 8 Методика поверки

Руководство по эксплуатации

ТНРВ.400880.036 РЭ

Руководитель отдела

ФГУП «ВНИИМ им. Д.И. Менделеева»

___К.В. Попов

1ИК

Методика поверки

Методика поверки утверждена ФГУП «ВНИИМ им. Д.И. Менделеева» «23» сентября 2019 года.

Настоящая методика распространяется на вычислители количества теплоты ВКТ-7 и устанавливает методы и средства их поверки.

Вычислители подвергаются поверке при выпуске из производства, после ремонта, в процессе эксплуатации, в случае нарушения пломбы, несущей оттиск поверительно-го клейма, а также в случае утраты документа, подтверждающего их поверку.

Межповерочный интервал -4 года.

• 8.1 Операции поверки

При проведении поверки должны быть выполнены следующие операции:

• -  внешний осмотр (п. 8.4.1);

• -  опробование (п. 8.4.2);

• -  определение метрологических характеристик (8 4.3):

- не автоматизированным способом (п. 8.4.3);

-автоматизированным способом (п. 8.4.4).

• -  оформление результатов поверки (п.8.5).

• 8.2 Средства поверки и оборудование

При проведении поверки должно применяться средство измерений - стенд СКС6, имеющий следующие технические характеристики:

• - воспроизведение сопротивлений 125,8 и 141,2 Ом, пг. ± 0,015 Ом;

• - воспроизведение постоянного тока 5 и 20 мА, пг. ± 0,003 мА;

• - воспроизведение пакета импульсов - 16.

Совместно со стендом СКС6 должен применяться «Комплект соединителей ВКТ-7» в составе:

• - соединители С1, С2 и СЗ (СЗ только для моделей 04 и 04Р);

• - соединитель С4 и адаптер стенда (АПС70 или АПС71 только при автоматизированной поверке);

• - адаптер RS232 (только при автоматизированной поверке вычислителей со встроенным адаптером RS485 или Ethernet).

При автоматизированной поверке должен применяться компьютер (ОС не ранее Windows-2000 с двумя COM-портами), оснащенный программной «Поверка ВКТ7».

• - при автоматизированной поверке убедиться, что в вычислителе установлен адаптер RS232 или универсальный адаптер RS485/RS232.

В противном случае (если установлен адаптер RS485 или Ethernet) следует подключить к разъему Х13 (рисунок 5.3) адаптер RS232, взяв его состава поставки «Комплекта соединителей ВКТ-7».

Допускается проведение поверки вычислителя при снятом основании корпуса.

Примечание: Комплект соединителей ВКТ-7, программа «Поверка ВКТ7» и Руководство пользователя ПО поставляются по отдельному заказу.

При не автоматизированной поверке допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• - отключите соединители от разъемов вычислителя и подключите к разъему Х13 штатный адаптер интерфейса вычислителя, если ранее он был отключен;

• - установите в левое положение переключатель защиты;

• - соедините вместе обе части корпуса вычислителя и закрутите крепежные винты.

8.6 Оформление результатов поверки

Положительные результаты поверки оформляют путем выдачи свидетельства о поверке установленной формы или внесения в паспорт вычислителя соответствующей записи о поверке.

Знак поверки наносится на наклейку, защищающую доступ к кнопке «калибровка» на электронном модуле (платы) прибора и крепежный винт защитного каркаса электронного модуля внутри корпуса прибора (рисунок 5.3).

При отрицательных результатах свидетельство о поверке аннулируют или вносят соответствующую запись в паспорт, или выписывают извещение о непригодности.

Литиевая батарея Переключатель защиты

О

□

Джамперы для ВС с пассивной цепью

I О

Крепежный винт защитного каркаса b I _ I i

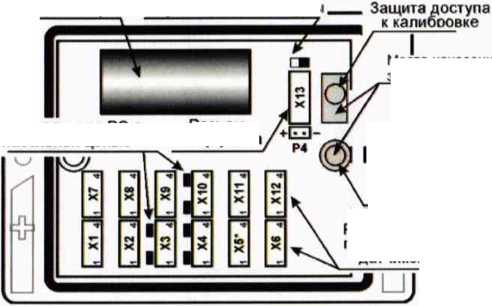

Рис.5.3 Размещение разъемов на модуле и мест нанесения знака поверки

• - определите (п. 4.1, подраздел Текущие), не ранее, чем, через 6 с после установки значений токов, и занесите в протокол поверки текущие показания величин, указанных в таблице 8.3;

• - двойным нажатием клавиши МЕНЮ установите раздел меню ТВ1, нажатием клавиши ▲ (▼) установите раздел ТВ2;

• - определите (п. 4.1, подраздел Текущие) и занесите в протокол поверки текущие показания величин, указанных в таблице 8.3;

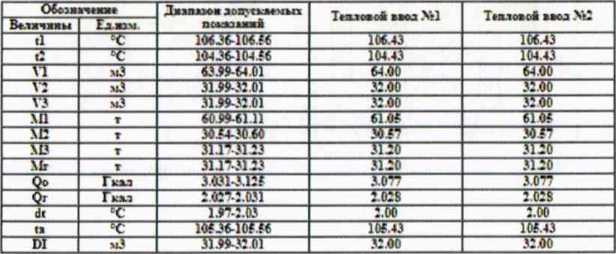

Таблица 8.3

- двойным нажатием клавиши МЕНЮ установите раздел меню ТВ2;

5) установите значения выходных токов СКС6 согласно пункта 4 таблицы 8.1 и выполните операции, указанные выше в перечислении 4;

Вычислитель, показания которого соответствуют значениям, указанным в таблицах

• 8.2 и 8.3 для соответствующего пункта таблицы 8.1, считается прошедшим поверку с положительными результатами.

По завершению поверки вычислителя выполните нижеуказанные операции.

• - выйдите из режима поверки, для чего установите раздел ПОВЕРКА, затем последовательным нажатием клавиш ВВОД и ▲ (▼) установите на табло надпись «нет», и нажмите клавишу ВВОД;

• - произведите установку текущего времени и, при необходимости, даты (п. Ошибка! Источник ссылки не найден., раздел БД(1,2), подраздел Системные, группа Время, параметры УД и УТ);

• - установите в левое положение переключатель защиты;

• - отключите соединители от разъемов вычислителя, соедините вместе обе части корпуса вычислителя и закрутите крепежные винты.

8.5.4 Определение метрологических характеристик автоматизированным способом.

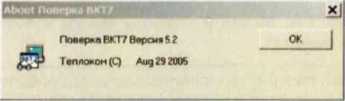

Определение метрологических характеристик производится в соответствии с руководством пользователя ПО «Поверка ВКТ7».

По окончании поверки программа автоматически формирует протокол, с возможностью его сохранения на ПК и вывода на печать (приложение Ж), с указанием соответствия или несоответствия результатов измерений требованиям, установленным в таблицах 8.2 и 8.3.

Вычислитель считается прошедшим поверку с положительными результатами, если в протоколе поверки отсутствуют перечеркнутые результаты измерений.

По завершению поверки вычислителя выполните нижеуказанные операции:

• 8.3 Требования безопасности

При подготовке и проведении поверки должны соблюдаться требования безопасности, указанные в эксплуатационной документации средств измерений и вспомогательного оборудования.

• 8.4 Условия поверки и подготовки к ней

• 8.4.1 - температура окружающего воздуха, °C ..........................................23 ± 5;

• - относительная влажность воздуха, не более, %...........................................95;

• - атмосферное давление, кПа.............................................................. 84 - 106,7.

• 8.4.2 Подготовка СИ должна производиться в соответствии с требованиями их эксплуатационной документации.

• 8.4.3 Соберите схему поверки в соответствии с Рис. 8.1

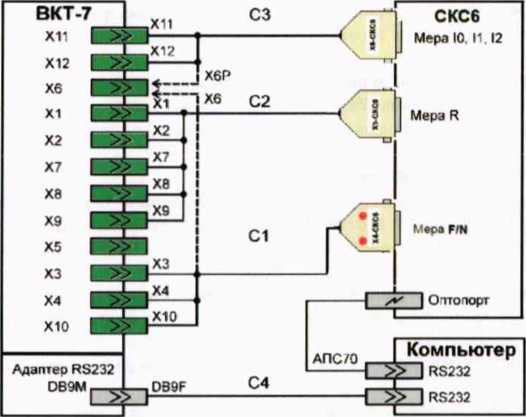

  Рисунок 8.1 - Схема поверки

ВНИМАНИЕ! При любом способе поверки соединитель СЗ исходно не подключается к вычислителю.

Применяемость в схеме поверки соединителей и их разъемов (маркировка с обозначениями Х1-Х12), в зависимости от модели вычислителя и требований пунктов таблицы 8.1, приведена ниже.

8.5 Проведение поверки

8.5.1 Внешний осмотр.

При внешнем осмотре должно быть установлено следующее:

• - маркировка вычислителя и условные обозначения клавиш должны быть четкими, исключающими их неоднозначное понимание;

• - корпус и табло не должны иметь повреждений, препятствующих снятию показаний и работе вычислителя.

Вычислитель, не удовлетворяющий указанным требованиям, к проведению дальнейшей поверки не допускается.

8.5.2 Опробование.

При опробовании должны быть выполнены следующие операции:

• - установите в левое положение переключатель защиты (рисунок 5.3), при этом слева в нижней строке табло должен отсутствовать символ «д»;

• - выведите на табло (п. 3.1) значение любого параметра (кроме группы Интерф.), в процессе вывода на табло должны отсутствовать лишние или искаженные фрагменты индикации;

• - нажмите клавишу ▲, при этом должно появиться сообщение «ЗЩ1»;

• - установите, нажатиями клавиши МЕНЮ, исходный раздел меню.

Вычислитель, не удовлетворяющий указанным требованиям, к проведению дальнейшей поверки не допускается.

8.5.2.1 Идентификация программного обеспечения

При идентификации программного обеспечения (ПО) должно быть установлено соответствие номера программной версии ПО (ПВ) и контрольной суммы (КС) исполняемого кода метрологически значимой части ПО, номеру и контрольной сумме, указанным в описании типа вычислителя и его паспорте.

Указанная информация представляется на табло вычислителя (р.2.2).

Вычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

8.5.3 Определение метрологических характеристик не автоматизированным способом.

При проведении данной операции необходимо вести протокол поверки, рекомендуемая форма которого приведена в приложении Ж.

Определение метрологических характеристик производится в следующей последовательности:

• - установите в правое положение переключатель защиты и нажмите, удерживая 3 с, клавишу МЕНЮ, затем, нажатиями клавиши ▲ (▼) установите раздел СБРОС, и выполните операцию сброса архива (п. 2.7);

• - войдите в режим поверки, для чего установите раздел ПОВЕРКА (п. 2.6), последовательным нажатием клавиш ВВОД и ▲ (▼) установите на табло надпись «да»;

• - установите значения сигналов^{1 2} на СКС6 согласно пункта 1 таблицы 8.1;

• 1) нажмите клавишу ВВОД , после чего произведите пуск пакета импульсов на стенде СКС6 и контролируйте на верхней строке табло показания номера часа;

• - после смены номера часа, нажатием клавиши ▲ (▼) установите раздел ТВ1;

• - определите (п. 4.2, подраздел Архив) и занесите в протокол поверки часовые архив

ные показания (с номером часа до его смены) величин, указанных в таблице 8.2; Таблица 8.1

- двойным нажатием клавиши МЕНЮ установите раздел меню ТВ1, нажатием клавиши ▲ (▼) установите раздел ТВ2;

- определите (п. 4.2, подраздел Архив) и занесите в протокол поверки часовые архивные показания (с номером часа до его смены) величин, указанных в таблице 8.2;

- двойным нажатием клавиши МЕНЮ установите раздел меню ТВ2; Таблица 8.2

• 2) установите значения сигналов на СКС6 согласно пункта 2 таблицы 8.1, затем установите раздел ПОВЕРКА, нажмите клавишу ВВОД и выполните операции, указанные выше в перечислении 1);

Для вычислителя моделей 04 и 04Р дополнительно должны быть выполнены опера-ции, указанные ниже в перечислениях 3).. .5).

• 3) подключите, согласно рисунку 8.1, соединитель СЗ к соответствующим разъемам вычислителя и установите значения выходных токов на СКС6³ согласно пункта 3 таблицы 8.1;

• 4) нажатием клавиши ▲ (▼) установите раздел ТВ1;

¹

Соединитель СЗ к вычислителю моделей 04, 04Р не подключен.

²

При этом ВКТ-7 устанавливает: символ п (поверка) слева нижней строки табло, соответствующие значения настроечных параметров и время на 58 минут текущего часа.

³

Здесь и далее ток меры Т2 устанавливается только для модели 04Р.
