Методика поверки «ГСОЕИ. КОЛОНКИ ГАЗОРАЗДАТОЧНЫЕ КОМПРИМИРОВАННОГО ПРИРОДНОГО ГАЗА МГПЗ-100» (МП 208-030-2021 )

Методика поверки

Тип документа

ГСОЕИ. КОЛОНКИ ГАЗОРАЗДАТОЧНЫЕ КОМПРИМИРОВАННОГО ПРИРОДНОГО ГАЗА МГПЗ-100

Наименование

МП 208-030-2021

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Заместитель директора по производственной метрологии

Государственная система обеспечения единства измерений

КОЛОНКИ ГАЗОРАЗДАТОЧНЫЕ КОМПРИМИРОВАННОГО ПРИРОДНОГО ГАЗА МГПЗ-100

Методика поверки

МП 208-030-2021 г. Москва

2021 г.

СОДЕРЖАНИЕ

метрологическим требованиям

Приложение А

Приложение Б

1. Общие положения
  • 1.1. Настоящая методика поверки распространяется на колонки газораздаточные компримированного природного газа МГПЗ-100 (далее - колонки), изготовляемых АО «МГПЗ», Россия, и устанавливает объём и методы их первичной и периодической поверок.

  • 1.2. При проведении поверки должна быть обеспечена прослеживаемость результатов к государственному первичному эталону единицы массы ГЭТ 3-2020. Поверка выполняется методом прямых измерений.

2. Перечень операций поверки

При проведении поверки системы должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер раздела (пункта) методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1. Внешний осмотр

6

да

да

2. Проверка программного обеспечения

8

да

да

3. Определение метрологических характеристик

9

да

да

4. Оформление результатов

10

да

да

3. Требования к условиям проведения поверки

При проведении поверки системы должны быть соблюдены следующие условия:

  • - температура окружающего среды при первичной поверке от 15 до 30 °C.

  • - температура окружающей среды при периодической поверке от минус 40 °C до плюс 55 °C;

  • - измеряемая среда - газ по ГОСТ 27577-2000 «Газ природный топливный компримированный для двигателей внутреннего сгорания». При первичной поверке при выпуске из производства допускается использовать сжатый газ.

4. Метрологические и технические требования к средствам поверки
  • 4.1. При проведении поверки применяют средства измерений и вспомогательное оборудование, указанное в таблице 2.

Таблица 2

Наименование

Требуемые характеристики

Весы

Предел взвешивания 150 кг, класс точности III (средний) по ГОСТ Р 53228-2008

Продолжение таблицы 2

Баллон газовый, оснащённый вентилем

ГОСТ Р 51753-2001 «Баллоны высокого давления для сжатого природного газа, используемого в качестве моторного топлива на автомобильных транспортных средствах. Общие технические условия».

  • 1. При поверке в рабочих условиях (на объекте) природным газом с рабочим давлением, объём от 80 до 100 дм3, тип 2 или 3.

  • 2. При поверке в лабораторных условиях азотом с давлением от 10 до 12 МПа, объём 40 дм3, тип 4.

Манометр

Верхний предел измерений 25 МПа; класс точности 0,4

Заправочное устройство (метан)

Emer VALC450 или ОМВ 698U6GGQ, или аналогичное для подключения крана раздаточного колонки

  • 4.2. Указанные средства поверки и вспомогательное оборудование допускается заменять другими с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений.

5. Требования (условия) по обеспечению безопасности проведения поверки
  • 5.1. При проведении поверки должны выполняться следующие требования безопасности:

  • - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности рабочем месте и имеет группу по технике электробезопасности не ниже второй;

  • - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

  • - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

  • - соблюдать требования безопасности, указанные в технической документации на колонку, применяемые средства поверки и вспомогательное оборудование.

  • 5.2. Источником опасности при поверке и эксплуатации может быть измеряемая среда -сжатый газ, находящийся под давлением. Кроме того газ природный топливный компримированный при смешении с воздухом в концентрациях более 4,4 % и вблизи открытого огня может быть пожаровзрывоопасным.

6. Внешний осмотр

Результаты внешнего осмотра считаются положительными, если выполняются следующие требования:

  • - соответствие комплектности эксплуатационной документации;

  • - отсутствие механических повреждений, препятствующих проведению поверки;

  • - наличие заводских номеров и маркировки.

7. Подготовка к поверке и опробование
  • 7.1. Подготовить СИ в соответствии с руководством по эксплуатации.

  • 7.2. Колонку подключают в соответствии с Приложением А.

  • 7.3. Проверить герметичность соединений.

  • 7.4. Опробование совместить с определением метрологических характеристик.

8. Проверка программного обеспечения

Вывести на дисплей колонки номер версии программного обеспечения (ПО) в соответствии с руководством по эксплуатации.

Результаты поверки по данному пункту считаются положительными, если идентификационные данные ПО соответствуют таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование

FUGD2FW

Номер версии (идентификационный номер)

не ниже 1 .хх

9. Определение метрологических характеристик СИ и подтверждение соответствия СИ метрологическим требованиям
  • 9.1. Диапазон расходов, кг/мин, в процессе поверки не проверяется, так как зависит от следующих факторов и их комбинации:

  • - объёма применяемого для поверки баллона;

  • - объёма газа, выдаваемого колонкой, при определении массы;

  • - исходного давления газа на входе колонки;

  • - применяемого массового расходомера в составе колонки.

  • 9.2. Определение относительной погрешности при измерении массы компримированного (сжатого) природного газа

Относительная погрешность колонки определяется путём сравнения значения массы газа, выдаваемой колонкой, с показаниями весов.

Сброс показания разового учёта выданной массы газа в нулевое положение производится автоматически при снятии раздаточного крана с колонки.

Определение относительной погрешности производится двукратным измерением выданных доз, следующим образом:

  • - открыть кран баллона и стравить газ;

  • - поставить баллон на весы;

  • - установить нулевое показание на весах;

  • - подключить кран раздаточный к баллону;

  • - нажать кнопку «СТАРТ» на колонке;

  • - когда баллон наполнится или выдаст заданное значение массы (при этом заданное значение должно быть не менее 1 кг), колонка автоматически остановит закачку газа;

  • - отключить кран раздаточный от баллона;

  • - снять показания с дисплея колонки и весов.

Относительную погрешность измерений массы газа дт, %, рассчитать по формуле где Мо - масса газа в баллоне, кг;

Mi-M0

Мо

•100 ,

(1)

М, - показания индикатора (указателя разового учёта) колонки, кг.

Относительная погрешность не должна превышать пределов ±1 %.

10. Оформление результатов поверки
  • 10.1. Результаты поверки оформляют протоколом произвольной формы.

  • 10.2. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 10.3. Положительные результаты поверки удостоверяются отметкой в паспорте и (или) свидетельством о поверке, оформленным в соответствии с действующими нормативными документами. Знак поверки на СИ наносится в соответствии с Приложением Б.

  • 10.4. При отрицательных результатах поверки колонку к эксплуатации не допускают и выдают извещение о непригодности, оформленное в соответствии с действующими нормативными документами.

Приложение А

(справочное)

Схема подключения колонки для проведения поверки

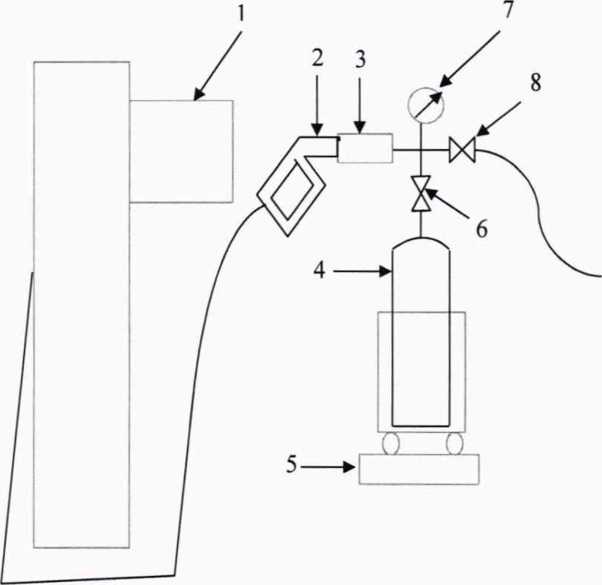

Рисунок А.1. Схема подключения колонки.

1 - поверяемая колонка, 2 - кран раздаточного рукава, 3 - заправочное устройство (метан) Етег VALC450 или ОМВ 698U6GGQ, или аналогичное, 4 - баллон, 5 - весы, 6 - вентиль, 7 -манометр, 8 - вентиль

Приложение Б

(справочное)

Схема пломбировки

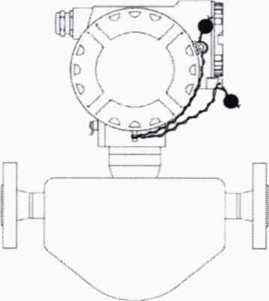

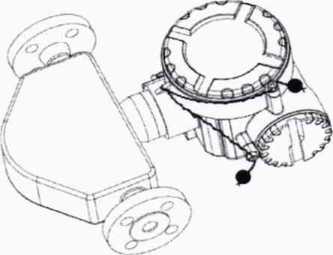

Рисунок Б.1- Схема пломбировки от несанкционированного доступа, места нанесения знака поверки на массовых расходомерах

Электронный блок колонки неразборный и пломбировке не подлежит.
