СОГЛАСОВАНО лаборатории

Методика поверки. ГСИ.Датчики горючих и токсичных газов SMART3G, SMART S. . ОЕИ Аналитика

В. А. Лапшинов

«03» декабря 2020 г.

ТЕСТ»

Государственная система обеспечения единства измерений Датчики горючих и токсичных газов SMART3G, SMART S.

МЕТОДИКА ПОВЕРКИ

МП-028/03-2018

с изменением № 1

Москва, 2020 г.

Настоящая методика поверки распространяется на датчики горючих и токсичных газов SMART3G, SMART S (далее - датчики) предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли диоксида углерода, кислорода, концентраций сероводорода и других токсичных газов в смеси с воздухом, азотом и инертными газами во взрывоопасных зонах, а также сигнализации о достижении заданных пороговых значений и передачи измерительной информации внешним устройствам.

Интервал между поверками:

Для датчиков с инфракрасными сенсорами - два года;

Для датчиков с электрохимическими в том числе с IS защитой), каталитическими и фотоионизационными сенсорами - один год;

1.3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
1.4. Допускается производить периодическую поверку СИ, используемых для измерений меньшего числа компонентов или на меньшем числе поддиапазонов измерений, на основании письменного заявления владельца СИ (с обязательным указанием в свидетельство о поверке информации об объеме проведенной поверки), оформленного в произвольной форме.
1.5. Допускается производить поверку датчиков без демонтажа их с мест эксплуатации с соблюдением условий, описанных в руководстве пользователя при этом требуется исключить механические воздействия, внешние наводки электромагнитных полей на

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Наименование операции	Номер пункта методики поверки	Обязательность проведения
Наименование операции	Номер пункта методики поверки	при первичной поверке	в процессе эксплуатации
1 Внешний осмотр	6.1	да	да
2 Опробование	6.2	да	да
3 Подтверждение соответствия программного обеспечения	6.3	да	да
4 Определение метрологических характеристик	6.4	да	да
4.1 Определение основной погрешности	6.4.1	да	да
4.2 Определение вариации выходного сигнала	6.4.2	да	нет
4.3 Определение времени установления выходного сигнала	6.4.3	да	да

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

поверяемый прибор, а также соблюсти следующие условия поверки:

- расход ГСО (0,5 ±0,1) л/мин,
- доступ к месту проведения проверки следует контролировать, ГСО и вспомогательное оборудование, используемые при осуществлении проверки, следует содержать в условиях, обеспечивающих их работоспособность, сохранность и защиту от повреждения и преждевременного износа, а также с соблюдением правил безопасности в отдельном взрывозащищенном помещении или боксе в соответствии с ГОСТ 8.395-80 «ГСИ. Нормальные условия измерений при поверке».
- скорость движения (окружающего) воздуха не более 0,3 м/с.
- концентрация горючих газов в ГСО не должна превышать 100 %НКПР с учетом относительной погрешности ±5 %.

При этом итоговая дополнительная погрешность не должна превышать

± 1% НКПР от изменения температуры на каждые 10 °C;

± 1% НКПР от изменения относительной влажности окружающей среды до 98% при температуре +25 °C;

±0,03 % НКПР от изменения атмосферного давления на каждый 1 мм рт.ст.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
6	Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до +55 °C, цена деления 0,1 °C, погрешность ±0,2 °C
	Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2
	Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст, погрешность ±0,8 мм рт.ст.
	Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001 )-92, диапазон относительной влажности от 10 до 100 % при температуре от +5 до +40°С
6.4	Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, кл. точности 4
	Вентиль точной регулировки с манометром ВТР-1-М160, диапазон рабочего давления (0-150) кгс/см², диаметр условного прохода 3 мм
	Редуктор баллонный кислородный одноступенчатый БКО-50-4
	Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм
	Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм
	Поверочный нулевой газ - воздух 1 кл. по ГОСТ 17433-80
	Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением
	рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 (регистрационный номер 65151-15) диапазон коэффициента разбавления от 1 до 2550, относительная погрешность коэффициента разбавления от 0,5 до 1,5 %

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
	Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)^!)
	Источники микропотоков газов и паров ИМ (per. № 15075-09) по ИБЯЛ. 418319.013 ТУ
	Мультиметр цифровой АРРА-62Т, верхний предел измерений 10А, регистрационный номер 51214-12
Примечания: 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий: - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А; - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого датчика, должно быть не более 1/3. 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС — действующие паспорта; 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности

3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.
3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением" (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.
3.5. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

Таблица 3. Условия поверки

температура окружающей среды, °C от +15 до +25

диапазон относительной влажности окружающей среды, % от 30 до 80

атмосферное давление, кПа 101,3 ± 4,0

мм рт.ст. 760+30

5 Подготовка к поверке

5.1. Выполнить мероприятия по обеспечению условий безопасности.
5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
5.4. Выдержать поверяемые датчики и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый датчик и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки

6.1 Внешний осмотр

6.1.1 При внешнем осмотре устанавливают соответствие датчика следующим требованиям:

- соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации
- соответствие маркировки требованиям эксплуатационной документации;
- датчик не должен иметь повреждений, влияющих на работоспособность.

6.1.2 Датчик считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

6.2 Опробование

6.2.1. При опробовании проверяют общее функционирование датчика, для чего на датчик подается электрическое питание, после чего запускается процедура тестирования.

В процессе прогрева светодиод состояния мигает красным светом, на токовом выходе имеется выходной сигнал 3 мА, на дисплее датчиков, оснащенных дисплеем, отображается номер канала и установленный сенсор.

По окончанию процедуры тестирования датчик переходит в режим измерений:

- на токовом выходе датчика имеется унифицированный аналоговый токовый сигнал от 4 до 20 мА;
- на дисплее датчиков (при его наличии) отображается измерительная информация.

6.2.2. Результат опробования считают положительным, если:

- во время тестирования отсутствуют сообщения об отказах;
- после окончания времени прогрева датчик переходит в режим измерений,
- органы управления датчика функционируют.

6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО датчика, номер версии встроенного ПО отображается на дисплее по запросу через меню датчика;
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа датчиков (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа датчиков (приложение к Свидетельства об утверждении типа).

6.4 Определение метрологических характеристик

6.4.1 Определение основной погрешности

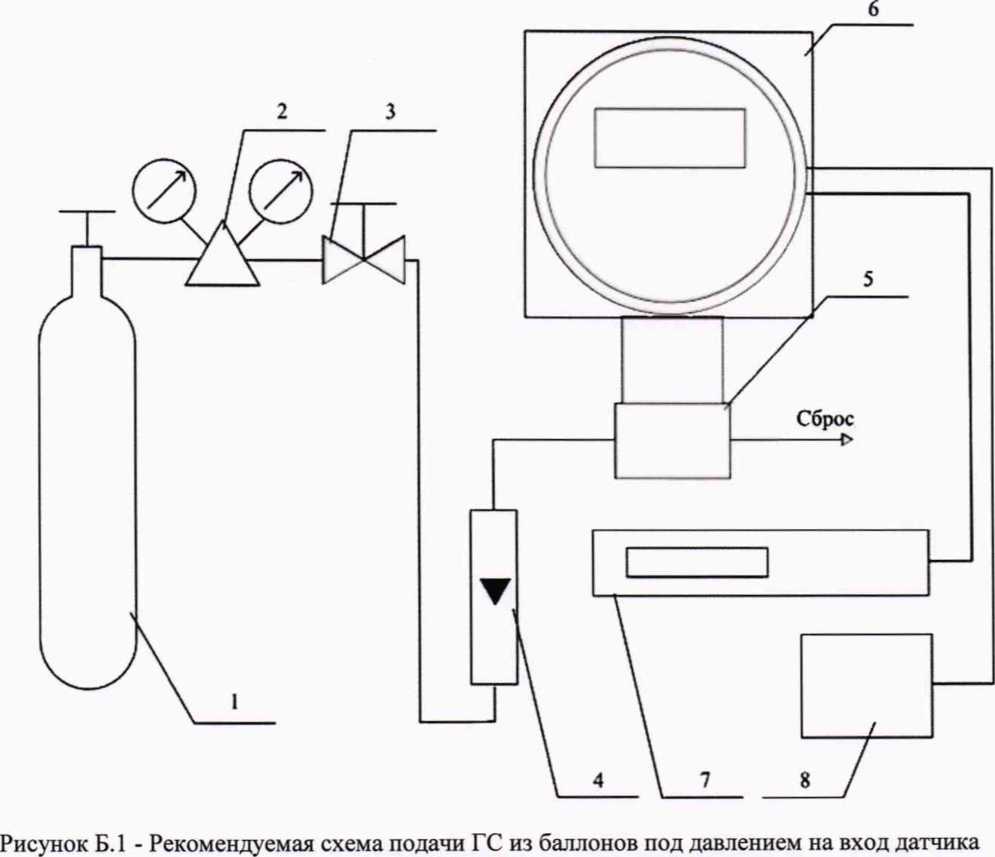

Определение основной погрешности проводят по схеме рисунка Б.1 Приложения Б в следующем порядке:

1) Собирают схему проведения испытаний, приведенную на рисунке Б.1.
2) На вход датчика с помощью калибровочного адаптера подают ГС (таблица А.1) приложения А, соответственно определяемому компоненту и диапазону измерений) в последовательности -№№ 1-2-3-2-1-3.

Время подачи каждой ГС - не менее утроенного предела допускаемого времени установления выходного сигнала по уровню 90 % для соответствующего сенсора и определяемого компонента.

3) Фиксируют установившиеся значения выходного сигнала датчика:

- по показаниям измерительного прибора (мультиметра), подключенного к аналоговому выходу.

4) Рассчитывают значение содержания определяемого компонента в i-ой ГС по значению выходного токового сигнала по формуле

С/=^-(Л-4) (1)

где Ii - - установившееся значение выходного токового сигнала датчика при подаче i-ой ГС, мА;

Св - верхний предел диапазона показаний определяемого компонента, довзрывоопасная концентрация, % НКПР, или объемная доля. % или млн’¹, где Ci - результат измерений содержания определяемого компонента на входе датчика, довзрывоопасная концентрация, % НКПР, или объемная доля, % или млн’¹;

Слд - действительное значение содержания определяемого компонента в i-ой ГС, довзрывоопасная концентрация, % НКПР, или объемная доля, % или млн’¹.

Значение основной относительной погрешности датчика 8i, %, рассчитывают по формуле Si= (^Ci~^C,a).i₀₀o/_{o (}2)

Cidon ^v ’

6) Результат определения основной погрешности датчика считают положительным, если - основная погрешность датчика во всех точках испытаний не превышает пределов, указанных в таблице В.1 приложения В

6.4.2 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 .

Вариацию выходного сигнала, иЗ в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле:

^С2*-^С2А/.юо

Cid-So

(3)

где

Зо - пределы допускаемой основной относительной погрешности поверяемого датчика, %.

Результат считают положительным, если вариация выходного сигнала датчика не превышает 0,5.

6.4.3 Определение времени установления выходного сигнала

Определение времени установления выходного сигнала допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 (при поверке датчиков, для которых в Приложении А указаны 3 точки поверки) или № 4 (при поверке датчиков, для которых в Приложении А указаны 4 точки поверки) в следующем порядке:

1) подать на датчик ГС№3 или ГС №4, зафиксировать установившееся значение показаний датчика;
2) рассчитать значение, равное 0,9 от показаний датчика, полученных в п. 1);
3) подать на датчик ГС № 1, дождаться установления показаний датчика (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности), затем, не подавая ГС на датчик продуть газовую линию ГС № 3 или ГС № 4 в течение не менее 3 мин, подать ГС на датчик и включить секундомер. Зафиксировать время достижения показаниями датчика значения, рассчитанного на предыдущем шаге.

Примечание - при поверке датчиков с сенсорами ST341X-25-ASSY на кислород определение времени установления выходного сигнала проводить в следующем порядке:

1) выдержать датчик на атмосферном воздухе в течение не менее 5 мин, зафиксировать показания датчика;
2) рассчитать значение, равное 0,9 от показаний датчика, полученных в п. 1);
3) подать на датчик ГС №1, дождаться установления показаний датчика (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);
4) снять с датчика насадку для подачи ГС и включить секундомер. Зафиксировать время достижения показаниями датчика значения, рассчитанного в п. 2).

Результаты определения времени установления выходного сигнала считают удовлетворительными, если время установления выходного сигнала не превышает указанного в таблице В.1. Приложения В.

7 Оформление результатов поверки

7.1 При проведении поверки оформляют протокол результатов поверки в произвольной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга Россииот 02.07.2015 г. № 1815.
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается «Свидетельство о поверке» с нанесенным знаком поверки.

7.3. Если датчик по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Приложение А

(обязательное)

Технические характеристики ГС, используемых при поверке датчиков горючих и токсичных газов SMART3G, SMART S

Таблица А.1. - Технические характеристики ГС для поверки датчиков горючих и токсичных газов SMART3G, SMART S

Определяемый компонент	Диапазон измерений определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения			Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений определяемого компонента	ГС№1	ГС №2	ГС№3	Номер ГС по реестру ГСО или источник ГС
Метан (СНд)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Метан (СНд)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10547-2014
Пропан (СзН«)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Пропан (СзН«)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10262-2013
Бутан (СдНю)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Бутан (СдНю)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Аммиак (NH3)	от 0 до 5000 млн'¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Аммиак (NH3)	от 0 до 5000 млн'¹	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Циклопентан (С₅Н₁₂)	от 0 до 100 % НКПР	азот	-	*	О.ч., сорт 2-й по ГОСТ 9293-74
Циклопентан (С₅Н₁₂)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Этан (С₂Нб)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Этан (С₂Нб)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Водород (Н₂)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Водород (Н₂)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10548-2014
Изобутан (СдНю)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Изобутан (СдНю)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Метиловый спирт (СНзОН)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Метиловый спирт (СНзОН)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ИМ37-М-Б

Пентан (С5Н12)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Пентан (С5Н12)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Сжиженный углеводородный газ	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Сжиженный углеводородный газ	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Пары бензина	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Пары бензина	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Ацетон (СзНбО)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Ацетон (СзНбО)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ИМ11-М-А2
Ацетилен (С2Н2)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Ацетилен (С2Н2)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Этилацетат (СНвОг)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Этилацетат (СНвОг)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ИМ64-М-А2
Этиловый спирт (С₂НбО)	от 0 до 100 % НКПР	Азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Этиловый спирт (С₂НбО)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10262-2013
Этилен (С2Н4)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Этилен (С2Н4)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10544-2014
Гептан (С7Н16)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Гептан (С7Н16)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Гексан (СбНн)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Гексан (СбНн)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Пары авиационного керосина JP«	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Пары авиационного керосина JP«	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Пары авиационного керосина JPe	от 0 до 50 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Пары авиационного керосина JPe	от 0 до 50 % НКПР	-	25 % % НКПР ± 5 % отн.	45 % % НКПР ± 5 % отн.	СзН₈поГСО 10547-

					2014
Мети л этил кето н (С₄Н₈О)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Мети л этил кето н (С₄Н₈О)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ИМ124-М-А2
Пропилен (СзНб)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Пропилен (СзНб)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Пропиловый спирт (СзНзО)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Пропиловый спирт (СзНзО)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10533-2014
Стирол (С₈Н₈)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Стирол (С₈Н₈)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ПИГС-М-02
Толуол (С?Н₈)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ИМ45-М-А2
	от 0 до 50 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 50 % НКПР	-	25 % % НКПР ± 5 % отн.	45 % % НКПР ± 5 % отн.	СзН₈по ГСО 10547-2014
Ксилол (С₈Ню)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Ксилол (С₈Ню)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	СзН₈по ГСО 10547-2014
п-Ксилол (п-С₈Ню)	от 0 до 50 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
п-Ксилол (п-С₈Ню)	от 0 до 50 % НКПР	-	25 % % НКПР ± 5 % отн.	45 % % НКПР ± 5 % отн.	СзН₈поГСО 10547- 2014
о-Ксилол (о- С₈Ню)	от 0 до 50 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
о-Ксилол (о- С₈Ню)	от 0 до 50 % НКПР	-	25 % % НКПР ± 5 % отн.	45 % % НКПР ± 5 % отн.	СзН₈по ГСО 10547-2014
м-Ксилол (м- С₈Ню)	от 0 до 50 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
м-Ксилол (м- С₈Ню)	от 0 до 50 % НКПР	-	25 % % НКПР ± 5 % отн.	45 % % НКПР ± 5 % отн.	СзН₈по ГСО 10547-2014

1.4-диэтилбензол (С10Н14)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
1.4-диэтилбензол (С10Н14)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	СзН₈по ГСО 10547-2014
Диоксид углерода (СО₂)	от 0 до 2 % об. доли	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 2 % об. доли	-	1,0 % об. доли ± 5 % отн.	1,9 % об. доли ± 5 % отн.	ГСО 10541-2014
	от 0 до 5 % об. доли	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 5 % об. доли	-	2,5 % об. доли ± 5 % отн.	4,9 % об. доли ± 5 % отн.	ГСО 10541-2014
	от 0 до 30 % об. доли	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 30 % об. доли	-	15 % об. доли ± 5 % отн.	29 % об. доли ± 5 % отн.	ГСО 10541-2014
Циклогексан (СбН1₂)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Циклогексан (СбН1₂)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Диметиловый эфир (С₂Н₆О)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Диметиловый эфир (С₂Н₆О)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Изопропиловый спирт (СзНвО)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Изопропиловый спирт (СзНвО)	от 0 до 100 % НКПР	•	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Дифторэтан (C2H4F2)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Дифторэтан (C2H4F2)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10548-2014
Тетрафторэтан (C2H2F4)	от 0 до 2000 млн¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Тетрафторэтан (C2H2F4)	от 0 до 2000 млн¹		45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10548-2014
Г ексафторид серы (SF₆)	от 0 до 2000 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Г ексафторид серы (SF₆)	от 0 до 2000 млн’¹	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10548-2014
Пентафторэтан (C₂HF₅)	от 0 до 2000 млн'¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74

		-	1000 млн'¹ ± 5 % отн.	1980 млн’¹ ± 5 % отн.	ГСО 10548-2014
Дифторметан (CH2F2)	от 0 до 2000 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Дифторметан (CH2F2)	от 0 до 2000 млн’¹	-	1000 млн’¹ ± 5 % отн.	1980 млн’¹ ± 5 % отн.	ГСО 10548-2014
Кислород (О2)	от 0 до 25 % об. доли	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Кислород (О2)	от 0 до 25 % об. доли	-	15 % об.д. ± 5 % отн.	24 % об.д. ± 5 % отн	ГСО 10541-2014
Монооксид углерода (СО)	от 0 до 500 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 500 млн’¹	-	200 млн’¹ ± 5 % отн.	480 млн’¹ ± 5 % отн.	ГСО 10541-2014
	от 0 до 1000 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 1000 млн’¹	-	480 млн’¹ ± 5 % отн.	980 млн’¹ ± 5 % отн.	ГСО 10541-2014
Сероводород (H2S)	от 0 до 20 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 20 млн’¹	-	10 млн’¹ ± 5 % отн.	18 млн’¹ ± 5 % отн.	ГСО 10541-2014
	от 0 до 50 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 50 млн’¹	-	25 млн’¹ ± 5 % отн.	48 млн’¹ ± 5 % отн.	ГСО 10541-2014
	от 0 до 100 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 млн’¹	-	50 млн’¹ ± 5 % отн.	95 млн’¹ ± 5 % отн.	ГСО 10541-2014
Моноокскид азота (NO)	от 0 до 100 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Моноокскид азота (NO)	от 0 до 100 млн’¹	-	50 млн’¹ ± 5 % отн.	95 млн’¹ ± 5 % отн.	ГСО 10541-2014
Диоксид серы (SO2)	от 0 до 20 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Диоксид серы (SO2)	от 0 до 20 млн’¹	-	10 млн’¹ ± 5 % отн.	18 млн’¹ ± 5 % отн.	ГСО 10541-2014
Диоксид азота (NO₂)	от 0 до 20 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Диоксид азота (NO₂)	от 0 до 20 млн’¹	-	10 млн’¹ ± 5 % отн.	18 млн’¹ ± 5 % отн.	ГСО 10541-2014
Хлор (С1₂)	от 0 до 5 млн’¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Хлор (С1₂)	от 0 до 5 млн’¹	-	2,5 млн’¹ ± 5 % отн.	5,0 млн’¹ ± 5 % отн.	ГСО 10547-2014

	от 0 до 20 млн'¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 20 млн'¹	-	10 млн'¹ ± 5 % отн.	18 млн'¹ ± 5 % отн.	ГСО 10547-2014
Соляная кислота (НС1)	от 0 до 50 млн'¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Соляная кислота (НС1)	от 0 до 50 млн'¹	-	25 млн'¹ ± 5 % отн.	48 млн'¹ ± 5 % отн.	ИМ107-М-Д
Бензол (СбНб)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Бензол (СбНб)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	СзН₈поГСО 10547-2014
Метиловый спирт (СНзОН)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Метиловый спирт (СНзОН)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Нонан (С9Н20)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Нонан (С9Н20)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Винилацетат (СдНбОг)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Винилацетат (СдНбОг)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10769-2016
Водород (Н₂)	от 0 до 2000 млн'¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 2000 млн'¹	-	1000 млн'¹ ± 5 % отн.	1980 млн'¹ ± 5 % отн.	ГСО 10541-2014
	от 0 до 3000 млн'¹	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
		-	1500 млн'¹ ± 5 % отн.	2950 млн'¹ ± 5 % отн.	ГСО 10541-2014
Уксусная кислота (СНзСООН)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Уксусная кислота (СНзСООН)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ИМ 105-М-Б
Бутил ацетат (С6Н12О2)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Бутил ацетат (С6Н12О2)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ИМ18-М-А2
Этиловый эфир (С2Н5О)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Этиловый эфир (С2Н5О)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10535-2014

Водород (Н₂)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Водород (Н₂)	от 0 до 100 % НКПР	-	45% %НКПР±5%отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Изобутиловый спирт (С4Н10О)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Изобутиловый спирт (С4Н10О)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ИМ144-М-А2
Изопентан (С5Н12)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Изопентан (С5Н12)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10541-2014
Изопропиловый спирт (СзНвО)	от 0 до 100 % НКПР	азот	-	-	О.ч., сорт 2-й по ГОСТ 9293-74
Изопропиловый спирт (СзНвО)	от 0 до 100 % НКПР	-	45 % % НКПР ± 5 % отн.	95 % % НКПР ± 5 % отн.	ГСО 10524-2014
Примечания: 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011. 2) Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением. 3) Поверочный нулевой газ (ПНГ) - воздух по ГОСТ 17433-80.

Таблица А.1 (Измененная редакция, Изм. № 1)

Приложение Б

(обязательное)

Схема подачи ГС на датчики горючих и токсичных газов SMART3G, SMART S

1 - источник ГС (баллон, ГГС или др.); 2 - редуктор баллонный (используется при подаче смеси от баллона с ГС); 3 - вентиль точной регулировки (используется при подаче смеси от баллона с ГС); 4 - индикатор расхода (ротаметр); 5 - адаптер поверочной газовой смеси; 6 - датчик; 7 -измерительный прибор (мультиметр); 8 - источник питания.

Приложение В

(обязательное)

Метрологические характеристики датчиков горючих и токсичных газов SMART3G, SMART S Таблица В1 - Основные метрологические характеристики датчиков горючих и токсичных газов SMART3G, SMART S

Модификация датчика	Определяемый компонент	Диапазон измерений	Предел допускаемой основной относительной погрешности *	Предел времени установления показаний То,9д, С
SMART S-DS ТХ, SMART S-SS ТХ, SMART S-MS ТХ с подключаемыми SMARTS ячейками	Каталитические сенсоры
	Метан (СНд)	от 0 до 100 % НКПР	±5	9
	Пропан (СзНв)	от Одо 100% НКПР	±5	30
	Бутан (С4Н10)	от 0 до 100 % НКПР	±5	30
	Аммиак (NH3)	от 0 до 100 % НКПР	±5	30
	Циклопентан (С5Н12)	от 0 до 100 % НКПР	±5	30
	Этан (СгНе)	от 0 до 100 % НКПР	±5	30
	Водород (Н₂)	от 0 до 100 % НКПР	±5	9
	Изобутан (С4Н10)	от 0 до 100 % НКПР	±5	30
	Метиловый спирт (СНзОН)	от 0 до 100 % НКПР	±5	30
	Пентан (С5Н12)	от 0 до 100 % НКПР	±5	30
	Сжиженный углеводородный газ	от 0 до 100 % НКПР	±5	30
	Пары бензина	от 0 до 50 % НКПР	±5	30
	Ацетон (СзНбО)	от 0 до 100 % НКПР	±5	30
	Ацетилен (С₂Н₂)	от 0 до 100 % НКПР	±5	30
	Этилацетат (СН₈О₂)	от 0 до 100 % НКПР	±5	30
	Этиловый спирт (С₂НбО)	от 0 до 100 % НКПР	±5	30
	Этилен (С₂Н4)	от 0 до 100 % НКПР	±5	30
	Гептан (С7Н16)	от 0 до 100 % НКПР	±5	30
	Гексан (СбНм)	от 0 до 100 % НКПР	±5	30
	Авиационный керосин JP₈	от 0 до 50 % НКПР	±5	30
	Метилэтилкетон (С₄Н₈О)	от 0 до 100 % НКПР	±5	30
	Пропилен (СзНв)	от 0 до 100 % НКПР	±5	30
	Пропиловый спирт (СзНЮ)	от 0 до 100 % НКПР	±5	30
	Стирол (С₈Нв)	от Одо 100% НКПР	±5	30

Толуол (С7Н8)	от 0 до 100 % НКПР	±5	30
Ксилол (СвНю)	от Одо 100% НКПР	±5	30
Инфракрасные сенсоры
Метан (СНд)	от Одо 100% НКПР	±5	25
Пропан (СзНв)	от 0 до 100 % НКПР	±5	60
Бутан (С4Н10)	от Одо 100% НКПР	±5	60
Бутадиен (СдНб)	от 0 до 100 % НКПР	±5	60
Гептан (С7Н16)	от Одо 100% НКПР	±5	60
Гексан (СбНм)	от 0 до 100 % НКПР	±5	60
Изобутан (СдНю)	от Одо 100% НКПР	±5	60
Изобутилен (С₄Н₈)	от Одо 100% НКПР	±5	60
Пентан (С5Н12)	от 0 до 100 % НКПР	±5	60
Диоксид углерода (СО₂)	от 0 до 2 % об. доли	±5	60
	от 0 до 5 % об. доли	±5	45
	от 0 до 30 % об. доли	±5	60
Ацетон (СзНбО)	от Одо 100% НКПР	±5	60
Циклогексан (СбН1₂)	от Одо 100% НКПР	±5	60
Диметил овый эфир (СгНбО)	от Одо 100% НКПР	±5	60
Этан (СгНб)	от Одо 100% НКПР	±5	60
Этилацетат (СНвО₂)	от Одо 100% НКПР	±5	60
Этиловый спирт (С₂Н₆О)	от Одо 100% НКПР	±5	60
Изопропиловый спирт (СзНвО)	от Одо 100% НКПР	±5	60
Пропилен (СзНб)	от Одо 100% НКПР	±5	60
Дифторэтан (C2H4F2)	от 0 до 100 % НКПР	±5	60
Толуол (С7Н8) ³⁾	от 0 до 100 % НКПР	±5	60
Толуол (С7Н8) ³⁾	от 0 до 50 % НКПР	±5	60
Ксилол (С₈Ню)³⁾	от 0 до 100 % НКПР	±5	60
п-Ксилол (п- С₈Ню) ”	от 0 до 50 % НКПР	±5	60
м-Ксилол (м- С₈Ню)³⁾	от 0 до 50 % НКПР	±5	60
о-Ксилол (о- С₈Ню)³>	от 0 до 50 % НКПР	±5	60
Бензол (СбНб)³⁾	от 0 до 100 % НКПР	±5	60
1.4- диэтилбензол (СюН\|4)³⁾	от 0 до 100 % НКПР	±5	60
Пары керосина³⁾	от 0 до 50 % НКПР	±5	60

	Тетрафторэтан (C2H2F4)	от 0 до 2000 млн¹	±5	60
	Гексафторид серы (SFb)	от 0 до 2000 млн'¹	±5	60
	Пентафторэтан (C2HF5)	от 0 до 2000 млн'¹	±5	60
	Электрохимические сенсоры
	Кислород (Ог)	от 0 до 25 % об. доли	±5	60
	Монооксид	от 0 до 500 млн'¹	±5	60
	углерода (СО)	от 0 до 1000 млн'¹	±5	45
		от 0 до 100 млн'¹	±5	60
	Аммиак (NH3)	от 0 до 200 млн'¹	±5	60
		от 0 до 1000 млн'¹	±5	60
	Сероводород (H2S)	от 0 до 20 млн'¹	±5	60
		от 0 до 50 млн'¹	±5	60
		от 0 до 100 млн'¹	±5	60
	Моноокскид азота (NO)	от 0 до 100 млн*¹	±5	60
	Металлические оксидные полупроводниковые сенсоры
	Сероводород (H2S)	от 0 до 100 млн'¹	±5	30
	Точечный инфракрасный детектор прямой видимости (POP IR)
	Метан (СНд)	от 0 до 100 % НКПР	±5	9
	Пропан (СзНв)	от Одо 100% НКПР	±5	20
	Бутан (СдНю)	от 0 до 100 % НКПР	±5	20
	Этан (СгНб)	от 0 до 100 % НКПР	±5	20
	Гептан (С7Н16)	от 0 до 100 % НКПР	±5	20
	Гексан (СбНм)	от Одо 100% НКПР	±5	20
	Изобутан (С4Н10)	от 0 до 100 % НКПР	±5	20
	Пентан (С5Н12)	от 0 до 100 % НКПР	±5	20
	Ацетон (СзНбО)	от 0 до 100 % НКПР	±5	20
	Этиловый спирт (С₂НбО)	от 0 до 100 % НКПР	±5	20
	Пропилен(СзНб)	от 0 до 100 % НКПР	±5	20
	Высокоточный компактный лазерный сенсор прямой видимости (СОР)
		от Одо 100% НКПР	±5	10
	Метан (СН4)	от 0 до 10000 млн'¹	±5	10
	Высокоточный точечный лазерный сенсор прямой видимости (POP-LS)
	Аммиак (NH3)	от 0 до 100 % НКПР	±5	15
	Аммиак (NH3)	от 0 до 5000 млн'¹	±5	15
SMART S-IR ТХ	Каталитические, инфракрасные сенсоры
с подключаемыми SMART S-IR	Метан (СН4)	от 0 до 100 % НКПР	±5	9
с подключаемыми SMART S-IR	Пропан (СзНв)	от 0 до 100 % НКПР	±5	30

ячейками	Бутан (С4Н10)	от 0 до 100 % НКПР	±5	30
	Гептан (С7Н16)	от 0 до 100 % НКПР	±5	30
	Гексан (CeHu)	от 0 до 100 % НКПР	±5	30
	Изобутан (СдНю)	от Одо 100% НКПР	±5	30
	Пентан (С5Н12)	от 0 до 100 % НКПР	±5	30
	Сжиженный углеводородный газ	от Одо 100% НКПР	±5	30
	Ацетон - (СзНбО)	от 0 до 100 % НКПР	±5	30
	Этиловый спирт (С₂НбО)	от 0 до 100 % НКПР	±5	30
	Электрохимические высокотемпературные сенсоры
	Сероводород (H2S)	от 0 до 50 млн’¹	±5	15
	Каталитические, инфракрасные сенсоры
	Метан (СН4)	от 0 до 100 % НКПР	±5	15
	Каталитические, электрохимические сенсоры
	Аммиак (NH3)	от 0 до 1000 млн’¹	±5	15
	Аммиак (NH3)	от 0 до 20% НКПР	±5	15
SMART S-IS ТХ с подключаемыми SMART S-IS ячейками	Электрохимические сенсоры
	Кислород (О₂)	от 0 до 25 % об. доли	±5	60
	Диоксид серы (SO₂)	от 0 до 20 млн’¹	±5	60
	Диоксид азота (NO₂)	от 0 до 20 млн’¹	±5	60
	Хлор (С1₂)	от 0 до 5 млн’¹	±5	60
	Хлор (С1₂)	от 0 до 20 млн’¹	±5	60
	Соляная кислота (НС1)	от 0 до 50 млн’¹	±5	60
	Фотоионизационные сенсоры
	Ацетилен(С₂Н₂)	от 0 до 200 млн’¹	±5	20
	Бензол (С₂Н₂)	от 0 до 20 млн’¹	±5	20
	Гептан (С7Н16)	от 0 до 200 млн’¹от 0 до 2000 млн’¹	±5	20
	Изобутан (i-С₄Ню)	от 0 до 200 млн’¹	±5	20
	Изобутилен (i- С₄Н₈)	от 0 до 20 млн’¹от 0 до 200 млн’¹от 0 до 1000 млн'¹от 0 до 2000 млн’¹от 0 до 5000 млн’¹от 0 до 10000 млн’¹	±5	20
	Ксилол (СвНю)	от 0 до 20 млн’¹от 0 до 100 млн’¹	±5	20
	Метанол (СНзОН)	от 0 до 20 млн’¹от 0 до 200 млн’¹	±5	20
	Пропилен (СзНб)	от 0 до 200 млн’¹	±5	20
	Стирол (С₈Ш)	от 0 до 20 млн’¹	±5	20

		от до 200 млн'¹
	Этанол (С2Н5ОН)	от 0 до 300 млн'¹от 0 до 5000 млн'¹	±5	20
	Этилен (СгН4)	от о до 10 млн'¹от 0 до 200 млн'¹от 0 до 1500 млн'¹	±5	20
SMART3G-Grl	Каталитические сенсоры
	Метан (СИ»)	от 0 до 100 % НКПР	±5	15
	Инфракрасные сенсоры
	Метан (СНд)	от Одо 100% НКПР	±5	30
	Электрохимические сенсоры
	Кислород (01)	от 0 до 25% об. доли	±5	60
	Монооксид углерода (СО)	от 0 до 500 млн'¹	±5	45
SMART3G-D2	Каталитические сенсоры
	Метан (СНд)	от 0 до 100 % НКПР	±5	15
	Пропан (СзНв)	от Одо 100% НКПР	±5	30
	Бутан (СдНю)	от 0 до 100 % НКПР	±5	30
	Аммиак (NH3)	от 0 до 100 % НКПР	±5	30
	Этан (С₂Н₆)	от Одо 100% НКПР	±5	30
	Этиловый спирт (С₂Н₆О)	от Одо 100% НКПР	±5	30
	Водород (Н₂)	от 0 до 100 % НКПР	±5	15
	Изобутан (СдНю)	от Одо 100% НКПР	±5	30
	Изобутиловый спирт (СдНюО)	от Одо 100% НКПР	±5	30
	Сжиженный углеводородный газ	от 0 до 100 % НКПР	±5	30
	Пары бензина	от 0 до 50 % НКПР	±5	30
	Уксусная кислота (СНзСООН)	от 0 до 100 % НКПР	±5	30
	Ацетон (СзНбО)	от 0 до 100 % НКПР	±5	30
	Ацетилен (С2Н2)	от Одо 100% НКПР	±5	30
	Бензол (СбНб)	от 0 до 100 % НКПР	±5	30
	Циклогексан (С₆Н1₂)	от 0 до 100 % НКПР	±5	30
	Цеклопентан (С₅Ню)	от 0 до 100 % НКПР	±5	30
	Этилацетат (СН₈О₂)	от 0 до 100 % НКПР	±5	30
	Этиловый эфир (С2Н5О)	от 0 до 100 % НКПР	±5	30
	Этилен (С2Н4)	от Одо 100% НКПР	±5	30
	Этилен оксид (С2Н4О)	от Одо 100% НКПР	±5	30
	Гептан (С7Н16)	от 0 до 100 % НКПР	±5	30
	Гексан (СбНц)	от Одо 100% НКПР	±5	30

Изопентан (С5Н10)	от 0 до 100 % НКПР	±5	30
Изопропиловый спирт (СзН₈О)	от 0 до 100 % НКПР	±5	30
Пары авиационного керосина JPs	от 0 до 50 % НКПР	±5	30
Метиловый спирт (СНзОН)	от 0 до 100 % НКПР	±5	30
Метилэтилкетон (С₄Н₈О)	от 0 до 100 % НКПР	±5	30
Нонан (С9Н20)	от 0 до 100 % НКПР	±5	30
Пентан (С5Н12)	от 0 до 100 % НКПР	±5	30
Пропилен (СзНб)	от 0 до 100 % НКПР	±5	30
Пропиловый спирт (СзНяО)	от Одо 100% НКПР	±5	30
Стирол (С₈Н₈)	от Одо 100% НКПР	±5	30
Мезитилен (С9Н12)	от Одо 100% НКПР	±5	30
Толуол (С7Н8У	от 0 до 100 % НКПР	±5	30
Винилацетат (СдНбОг)	от Одо 100% НКПР	±5	30
Инфракрасные сенсоры
Метан (СНд)	от 0 до 100 % НКПР	±5	25
Пропан (СзНв)	от 0 до 100 % НКПР	±5	30
Бутан (СдНю)	от 0 до 100 % НКПР	±5	30
Изобутан(СдНю)	от 0 до 100 % НКПР	±5	30
Пентан (С5Н12)	от 0 до 100 % НКПР	±5	30
Диоксид углерода (СОД	от 0 до 2% об. доли	±5	60
	от 0 до 5% об. доли	±5	45
	от 0 до 30% об. доли	±5	60
Ацетон (СзНбО)	от 0 до 100 % НКПР	±5	30
Бутадиен (СдНъ)	от 0 до 100 % НКПР	±5	30
Циклогексан (С₆Н\|2)	от 0 до 100 % НКПР	±5	30
Диметиловый эфир (СгНбО)	от 0 до 100 % НКПР	±5	30
Этан (СгНб)	от 0 до 100 % НКПР	±5	30
Этилацетат (СН₈О₂)	от 0 до 100 % НКПР	±5	30
Этиловый спирт (С₂Н₆О)	от 0 до 100 % НКПР	±5	30
Гептан (С7Н16)	от Одо 100% НКПР	±5	30
Гексан (СбНм)	от 0 до 100 % НКПР	±5	30
Изобутилен (С₄Н₈)	от Одо 100% НКПР	±5	30
Изопропиловый	от 0 до 100 % НКПР	±5	30

	спирт (СзН«О)
	Пропилен (СзНб)	от 0 до 100 % НКПР	±5	30
	Дифторэтан (C2H4F2)	от 0 до 100 % НКПР	±5	30
	Ксилол (С₈Ню)³⁾	от Одо 100% НКПР	±5	60
	п-Ксилол (п-СзНю)³⁾	от 0 до 50 % НКПР	±5	60
	м-Ксилол (м-С₈Ню)³⁾	от 0 до 50 % НКПР	±5	60
	о-Ксилол (о- С₈Ню)³⁾	от 0 до 50 % НКПР	±5	60
	Бензол (СбНб)³⁾	от Одо 100% НКПР	±5	60
	1.4- диэтилбензол (СюНн)³’	от 0 до 100 % НКПР	±5	60
	Пары авиационного керосина JPs ³⁾	от 0 до 50 % НКПР	±5	30
	Толуол (С7Н8) ³⁾	от 0 до 50 % НКПР	±5	60
SMART3G-D2	Электрохимические сенсоры
	Кислород (Ог)	от 0 до 25 % об. доли	±5	60
	Монооксид углерода (СО)	от 0 до 500 млн'¹	±5	45
	Аммиак (NH3)	от 0 до 100 млн'¹	±5	45
		от 0 до 200 млн'¹	±5	60
		от 0 до 1000 млн'¹	±5	60
	Сероводород (H₂S)	от 0 до 50 млн'¹	±5	60
	Сероводород (H₂S)	от 0 до 100 млн'¹	±5	60
	Монооскид азота (NO)	от 0 до 100 млн'¹	±5	60
	Водород (Н2)	от 0 до 2000 млн'¹	±5	60
	Водород (Н2)	от 0 до 3000 млн'¹	±5	60
	Диоксид серы (SO₂)	от 0 до 20 млн'¹	±5	60
	Диоксид азота (NO₂)	от 0 до 20 млн'¹	±5	60
	Хлор CI2	от 0 до 5 млн'¹	±5	60
	Хлор CI2	от 0 до 20 млн'¹	±5	60
	Инфракрасные сенсоры
	Дифторметан (CH2F2)	от 0 до 2000 млн'¹	±5	60
	Тетрафторэтан (C2H2F4)	от 0 до 2000 млн'¹	±5	60
	Гексафторид серы (SFe)	от 0 до 2000 млн'¹	±5	60
	Пентафторэтан (C₂HF₅)	от 0 до 2000 млн'¹	±5	60

SMART3G-C2	Каталитические сенсоры
	Метан (СНд)	от 0 до 100 % НКПР	±5	15
	Пропан (СзН₈)	от 0 до 100 % НКПР	±5	30
	Бутан (СдНю)	от 0 до 100 % НКПР	±5	30
	Пентан (С5Н12)	от 0 до 100 % НКПР	±5	30
	Ксилол (С₈Ню)	от 0 до 100 % НКПР	±5	30
	Аммиак (NH3)	от 0 до 100 % НКПР	±5	30
	Сжиженный углеводородный газ	от 0 до 100 % НКПР	±5	30
	Пары бензина	от 0 до 50 % НКПР	±5	30
	Уксусная кислота (СНзСООН)	от 0 до 100 % НКПР	±5	30
	Ацетон (СзНбО)	от 0 до 100 % НКПР	±5	30
	Бутил ацетат (СбН1₂О₂)	от 0 до 100 % НКПР	±5	30
	Бутиловый спирт (С4Н10О)	от Одо 100% НКПР	±5	30
	Циклогексан (С₆Н1₂)	от 0 до 100 % НКПР	±5	30
	Цеклопентан (C5H12I	от 0 до 100 % НКПР	±5	30
	Этан (СгНб)	от 0 до 100 % НКПР	±5	30
	Этилацетат (СН₈О₂)	от 0 до 100 % НКПР	±5	30
	Этиловый спирт (С₂НбО)	От Одо 100% НКПР	±5	30
	Этиловый эфир (С2Н5О)	от Одо 100% НКПР	±5	30
	Этилен (С2Н4)	от 0 до 100 % НКПР	±5	30
	Гептан (С7Н16)	от 0 до 100 % НКПР	±5	30
	Гексан (СбНм)	от 0 до 100 % НКПР	±5	30
	Водород (Н₂)	от 0 до 100 % НКПР	±5	30
	Изобутан (С4Н10)	от 0 до 100 % НКПР	±5	30
	Изобутиловый спирт (С4Н10О)	от 0 до 100 % НКПР	±5	30
	Изопентан (С5Н12)	от 0 до 100 % НКПР	±5	30
	Изопропиловый спирт (СзН₈О)	от 0 до 100 % НКПР	±5	30
	Метиловый спирт (СНзОН)	от Одо 100% НКПР	±5	30
	Метилэтилкетон (СЛО)	от Одо 100% НКПР	±5	30
	Нонан (С9Н20)	от 0 до 100 % НКПР	±5	30
	Пропилен (СзНб)	от 0 до 100 % НКПР	±5	30
	Пропиловый спирт (СзН₈О)	от 0 до 100 % НКПР	±5	30
	Мезитилен	от 0 до 100 % НКПР	±5	30

(С9Н12)
	Толуол (С7Н8)	от 0 до 100 % НКПР	±5	30
	Ксилол (СвНю)	от Одо 100% НКПР	±5	30
	Этилен (С2Н4)	от Одо 100% НКПР	±5	30
	Бензол (СбНб)	от Одо 100% НКПР	±5	30
	Этилен оксид (С2Н4О)	от Одо 100% НКПР	±5	30
	Пары авиационного керосина JPs	от 0 до 50 % НКПР	±5	30
	Стирол (СвНв)	от Одо 100% НКПР	±5	30
	Винилацетат (С₄НбО₂)	от 0 до 100 % НКПР	±5	30
	Инфракрасные сенсоры
	Метан (СН₄)	от Одо 100% НКПР	±5	25
	Пропан (СзНв)	от Одо 100% НКПР	±5	60
	Бутан (СдНю)	от Одо 100% НКПР	±5	60
	Изобутан (СдНю)	от Одо 100% НКПР	±5	60
	Пентан (С5Н12)	от 0 до 100 % НКПР	±5	60
	Диоксид углерода (СО₂)	от 0 до 2% об. доли	±5	60
		от 0 до 5% об. доли	±5	45
		от 0 до 30% об. доли	±5	60
	Ацетон (СзНбО)	от Одо 100% НКПР	±5	60
	Бутадиен (С₄Нб)	от 0 до 100 % НКПР	±5	60
	Циклогексан (С₆Н1₂)	от Одо 100% НКПР	±5	60
	Диметиловый эфир (СгНбО)	от Одо 100% НКПР	±5	60
	Этан (СгНб)	от Одо 100% НКПР	±5	60
	Этилацетат (СИЛ)	от 0 до 100 % НКПР	±5	60
	Этиловый спирт (С₂НбО)	от Одо 100% НКПР	±5	60
	Гептан (С7Н16)	от 0 до 100 % НКПР	±5	60
	Гексан (СбНм)	от Одо 100% НКПР	±5	60
	Изобутилен (C₄Hg)	от Одо 100% НКПР	±5	60
	Изопропиловый спирт (СзНвО)	от Одо 100% НКПР	±5	60
	Пропилен (СзНб)	от Одо 100% НКПР	±5	60
	Дифторэтан (C2H4F2)	от 0 до 100 % НКПР	±5	60
	Дифторметан (CH2F2)	от 0 до 2000 млн"¹	±5	60
	Тетрафторэтан (C2H2F4)	от 0 до 2000 млн'¹	±5	60
	Гексафторид серы (SF6)	от 0 до 2000 млн"¹	±5	60

	Пентафторэтан (C2HF5)	от 0 до 2000 млн'¹	±5	60
	Электрохимические сенсоры
	Кислород (О2)	от 0 до 25% об. доли	±5	60
	Монооксид углерода (СО)	от 0 до 500 млн'¹	±5	45
	Аммиак (NH3)	от 0 до 100 млн'¹	±5	60
		от 0 до 200 млн'¹	±5	60
		от 0 до 1000 млн'¹	±5	60
	Сероводород (H2S)	от 0 до 50 млн'¹	±5	60
	Сероводород (H2S)	от 0 до 100 млн'¹	±5	60
	Монооскид азота (NO)	от 0 до 100 млн'¹	±5	60
	Водород (Н₂)	от 0 до 2000 млн'¹	±5	60
SMART3G-D3	Каталитические сенсоры
	Метан (СНд)	от Одо 100%НКПР	±5	15
	Пропан (СзН«)	от Одо 100%НКПР	±5	30
	Бутан (СдНю)	от Одо 100%НКПР	±5	30
	Сжиженный углеводородный газ	от Одо 100%НКПР	±5	30
	Пары бензина	от 0 до 50 % НКПР	±5	30
	Инфракрасные сенсоры
	Метан (СНд)	от Одо 100% НКПР	±5	25
	Пропан (СзН₈)	от Одо 100% НКПР	±5	60
	Бутан (СдНю)	от Одо 100% НКПР	±5	60
	Диоксид углерода (СО₂)	от 0 до 2 % об. доли	±5	45
		от 0 до 5 % об. доли	±5	45
		от 0 до 30 % об. доли	±5	45
		от 0 до 5000 млн'¹	±5	60
	Дифторметан (CH2F2)	от 0 до 2000 млн'¹	±5	60
	Тетрафторэтан (C2H2F4)	от 0 до 2000 млн’¹	±5	60
	Г ексафторид серы (SFe)	0 до 2000 млн'¹	±5	60
	Пентафторэтан (C2HF5)	0 до 2000 млн'¹	±5	60
	Электрохимические сенсоры
	Кислород (О2)	от 0 до 25 % об. доли	±5	60
	Монооксид углерода (СО)	от 0 до 500 млн'¹	±5	45
	Аммиак (NH3)	от 0 до 100 млн'¹	±5	60
		от 0 до 200 млн'¹	±5	60
		от 0 до 1000 млн'¹	±5	60
	Сероводород	от 0 до 50 млн'¹	±5	60

	(H₂S)
	Монооскид азота (NO)	от 0 до 100 млн'¹	±5	60
	Водород (Н₂)	от 0 до 2000 млн'¹	±5	60
SMART3G-C3	Каталитические сенсоры
	Метан (СНд)	от Одо 100% НКПР	±5	15
	Пропан (СзНв)	от 0 до 100 % НКПР	±5	30
	Бутан (СдНю)	от Одо 100% НКПР	±5	30
	Сжиженный углеводородный газ	от Одо 100% НКПР	±5	30
	Пары бензина	от Одо 100% НКПР	±5	30
	Инфракрасные сенсоры
	Метан (СНд)	от Одо 100% НКПР	±5	25
	Пропан (СзН«)	от Одо 100% НКПР	±5	60
	Бутан (СдНю)	от Одо 100% НКПР	±5	60
	Диоксид углерода (СО₂)	от 0 до 2 % об. доли	±5	60
		от 0 до 5 % об. доли	±5	45
		от 0 до 30 % об. доли	±5	45
		от 0 до 5000 млн'¹	±5	45
	Дифторметан (CH₂F₂)	от 0 до 2000 млн'¹	±5	60
	Тетрафторэтан (C2H2F4)	от 0 до 2000 млн'¹	±5	60
	Гексафторид серы (SF6)	от 0 до 2000 млн'¹	±5	60
	Пентафторэтан (C2HF5)	от 0 до 2000 млн'¹	±5	60
	Электрохимические сенсоры
	Кислород (Ог)	от 0 до 25 % об. доли	±5	60
	Монооксид углерода (СО)	от 0 до 500 млн'¹	±5	45
	Этилен (С2Н4)	от 0 до 200 млн'¹	±5	60
	Аммиак (NH3)	от 0 до 100 млн'¹	±5	60
		от 0 до 200 млн'¹	±5	60
		от 0 до 1000 млн'¹	±5	60
	Сероводород (H₂S)	от 0 до 50 млн'¹	±5	60
	Монооскид азота (NO)	от 0 до 100 млн'¹	±5	60
	Водород (Н2)	от 0 до 2000 млн'¹	±5	60

Примечания:

1) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002.
2) Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических и неорганических горючих веществ, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент для каталитического сенсора - метан, для инфракрасного - пропан.. Диапазон показаний по всем определяемым компонентам от 0 до 100 % НКПР.
3) поверочным компонентом является пропан

Таблица В.1 (Измененная редакция, Изм. № 1)

Техническая поддержка

Методика поверки «ГСИ.Датчики горючих и токсичных газов SMART3G, SMART S. » (МП-028/03-2018)

Методика поверки

ГСИ.Датчики горючих и токсичных газов SMART3G, SMART S.

МП-028/03-2018

проммаш тест

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «ГСИ.Датчики горючих и токсичных газов SMART3G, SMART S. » (МП-028/03-2018)

Методика поверки

ГСИ.Датчики горючих и токсичных газов SMART3G, SMART S.

МП-028/03-2018

проммаш тест

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
