УТВЕРЖДАЮ Директор енделеева» голинский

ФГУП

2016 г.

ИНДИКАТОРЫ ВЕСОИЗМЕРИТЕЛЬНЫЕ PR5900

МЕТОДИКА ПОВЕРКИ

МП 2301-285-2016

Д'.р . 64 VI - I &

Руководитель лаборатории

ФГУП «ВНИИМ им. Д.И. Менделеева»

Настоящая методика поверки распространяется на индикаторы весоизмерительные PR5900 (далее- индикаторы), изготовленные фирмой «Sartorius Mechatronics Т&Н GmbH», Германия и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

  • 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1 При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта МП

Средства поверки и их нормативнотехнические характеристики

1. Внешний осмотр

4.1

-

2. Подтверждение соответствия программного обеспечения средств измерений

4.2

3. Опробование

4.3

-

4. Определение метрологических характеристик

4.4

Имитатор весоизмерительного датчика с пределами допускаемой   погрешности

±0,005% (например: калибратор К3607, производства фирмы «Hottinger Baldwin Messtechink Gmbh», Германия).

- определение погрешности показания при взвешивании

4.4.1

- определение погрешности показания при работе устройства тарирования

4.4.2

-проверка сходимости показаний

4.4.3

- определение погрешности показаний при прогревании

4.4.4

Примечание:  при поверке могут использоваться аналогичные средства поверки,

удовлетворяющие указанным выше требованиям и имеющие действующие свидетельства о поверке или калибровке.

  • 2 ТРЕБОВАНИЕ БЕЗОПАСНОСТИ

    • 2.1 При проведении поверки соблюдают требования безопасности, указанные в эксплуатационной документации на поверяемые индикаторы, а также на используемое поверочное, испытательное и вспомогательное оборудование.

  • 3 УСЛОВИЯ ПОВЕРКИ, ПОДГОТОВКА К НЕЙ

    • 3.1 Операции по всем пунктам настоящей методики проводят при любом сочетании значений влияющих факторов, соответствующих рабочим условиям эксплуатации поверяемых индикаторов. Температура во время поверки не должна изменяться более чем на ± 1 °C.

    • 3.2 Для надежного выравнивания температуры индикатора и окружающего воздуха, индикатор должен быть доставлен на место поверки не менее чем за 12 часов до ее начала.

    • 3.3 Испытания «на взвешивание» проводят, как минимум, с пятью различными (имитированными) нагрузками, от нуля до максимального числа поверочных делений е с минимальным входным напряжением, приходящимся на е. Нагрузки должны быть, близкие к тем, при которых происходит изменение пределов допускаемой погрешности. При проведении поверки нагрузка должна постепенно возрастать при нагружении или постепенно уменьшаться при разгружении.

  • 4 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 4.1 Внешний осмотр.

При внешнем осмотре проверяют комплектность поверяемых индикаторов, отсутствие видимых повреждений, наличие необходимой маркировки, соответствие внешнего вида требованиям эксплуатационной документации и ее соответствие утвержденному типу.

  • 4.2 Подтверждение соответствия программного обеспечения средств измерений

    • 4.2.1 Перед определением метрологических характеристик, при периодической поверке, необходимо проверить идентификационных данных ПО. Идентификационные данные (признаки) программного обеспечения приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значения

Идентификационное наименование программного обеспечения

PR5900 BIOS

PR5900 Firmware

Номер версии (идентификационный номер) программного обеспечения

xx.xx.xx-EOl

yy.yy.yy-EOl

Цифровой идентификатор программного обеспечения

-

-

Примечания:

  • 1 «хх.хх.хх» и «уу.уу.уу» дата выпуска и создания программного обеспечения.

  • 2 Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1.

Идентификация программы: в меню индикатора необходимо последовательно выбрать «System information», «Show version». На табло отобразиться номер версии программного обеспечения. Версия программного обеспечения должна быть не ниже версии, указанной в таблице 2.

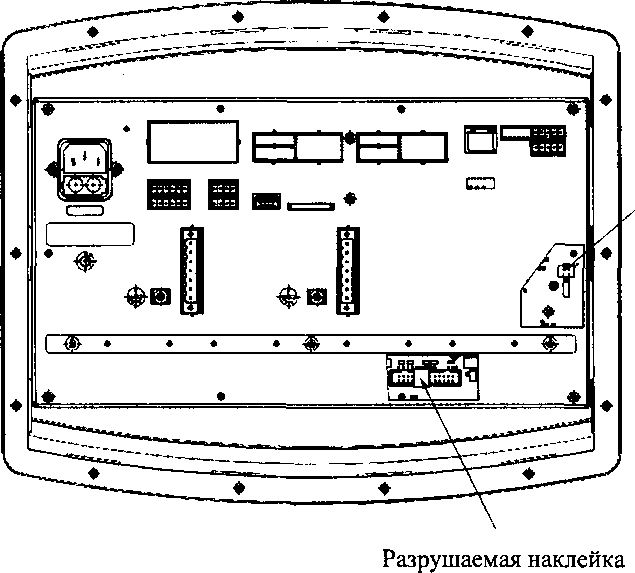

  • 4.2.2 Перед определением метрологических характеристик, при периодической поверке, необходимо проверить целостность пломбы. Место нанесения пломбы указано на рисунке 1.

    Разрушаемая наклейка

    Рисунок 1 - Схема пломбировки от несанкционированного доступа индикаторов весоизмерительных PR5900.

  • 4.3 Опробование

При опробовании проверяют соответствие функционирования индикатора требованиям эксплуатационной документации.

4.4. Определение метрологических характеристик.

  • 4.4.1 Определение погрешности показания при взвешивании.

Устанавливают на индикаторе разрешение бОООе, с ценой деления равной единице.

Индикатор подключают к имитатору весоизмерительного датчика. На имитаторе устанавливают последовательно нагрузку от 0 до 2 мВ/B и обратно. Для определения погрешности используют не менее 5 различных испытательных нагрузок.

При нагрузке Li, установленной на имитаторе, записывают соответствующее показание I,

в протокол.

Погрешность показания определяют по формуле:

ЕцпсИ ~ Л " Li

Скорректированную погрешность определяют по формуле:

Ed = ЕцпЛ - -EoLind,

где Ео - погрешность, при нулевом показании.

Результаты вычислений заносят в протокол.

Индикатор считают выдержавшим испытания, если результаты вычисленной погрешности не превышают значений, приведенных в таблице 3 для класса III.

  • 4.4.2 Определение погрешности показания при работе устройства тарирования.

Испытания при работе устройства тарирования должны быть проведены с разными значениями массы тары. Следует выбирать не менее пяти значений нагрузок. Устанавливают на имитаторе значения нагрузок 1/3 и 2/3 от максимального значения и записывают показания индикатора Определяют погрешность показаний, используя формулы указанные в п. 4.4.1.

Результаты измерений и вычислений заносят в протокол.

Индикатор считают выдержавшим испытания, если результаты вычисленной погрешности не превышают значений, приведенных в таблице 3 для класса III.

  • 4.4.3 Проверка сходимости показаний.

При испытаниях должны быть проведены две серии нагружения: одна- с нагрузкой около 50 %, другая- с нагрузкой, близкой к 100%. Каждая серия нагружений.

Устанавливают на имитаторе нагрузку равную 1 мВ/В. индикатора. Измерения проводят 10 раз.

Устанавливают на имитаторе нагрузку равную 2 мВ/В. индикатора. Измерения проводят 10 раз.

должна состоять из

Снимают

Снимают

10

показания

показания

Определяют погрешность показаний, используя формулы указанные в п. 4.4.1.

Результаты измерений и вычислений заносят в протокол.

Индикатор считают выдержавшим испытания, если разность между максимальным минимальным значением вычисленной погрешности при одной и той же нагрузке не превышает абсолютного значения пределов допускаемой погрешности индикатора для данной нагрузки, приведенной в таблице 3 для класса III.

  • 4.4.4 Определение погрешности показаний при прогревании.

Индикатор должен быть отсоединен от источника в течение не менее 8 ч перед проведением испытаний. Индикатор подключают к имитатору сигнала. На имитаторе устанавливают нагрузку 2 мВ/В. Записывают показания индикатора. Данные наблюдения должны быть повторены через 5,15 и 30 мин. Определяют погрешность показаний, используя формулы указанные в п. 4.4.1.

Результаты измерений и вычислений заносят в протокол.

Индикатор считают выдержавшим испытания, если результаты вычисленной погрешности не превышают значений, приведенных в таблице 3 для класса III.

Пределы допускаемой погрешности при поверке индикаторов приведены в таблице 3

Таблица 3

Пределы допускаемой погрешности при поверке (тре)

Интервалы взвешивания

Класс III

Класс ПП

±0,25

от 0 до 500 вкл.

от 0 до 50 вкл.

±0,5

св. 500 до 2000 вкл.

св. 50 до 200 вкл.

±0,75

св. 2000 до 6000 вкл.

св. 200 до 1000 вкл.

4.4.5 Устанавливают на индикаторе разрешение 1000е, с ценой деления равной единице. Определяют метрологические характеристики согласно п.п. 4.4.1- 4.4.4.

Индикатор считают выдержавшим испытания, если результаты вычисленной погрешности не превышают значений, приведенных в таблице 3 для класса ПИ.

  • 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.

    • 5.1   Положительные результаты первичной и периодической поверок индикаторов оформляют выдачей свидетельства о поверке и протоколов поверки. Знак поверки наносится в руководство по эксплуатации.

    • 5.2   Индикаторы, не удовлетворяющие установленным требованиям, к выпуску и применению не допускают и выдают извещение о непригодности в установленном порядке
