Стандарты частоты и времё

ородные 41-1035

Методика поверки

411141.046-714-19 МП

р.п. Менделееве

СОДЕРЖАНИЕ 1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика устанавливает методы и средства первичной и периодической поверок стандартов частоты и времени водородных 41-1035 (далее - 41-1035), изготавливаемых ЗАО «Время-4», г. Нижний Новгород, ул. Ошарская, д. 67, при выпуске, в эксплуатации, а также после хранения и ремонта.

Интервал между поверками- 1 (один) год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Пункт методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение среднего квадратического относительного двухвыборочного отклонения (СКДО) частоты выходного сигнала 5 МГц при интервале времени измерения: 1 с, 10 с, 100 с, 1000 с, 1 ч и 1 сутки

8.3

да

да

4 Определение спектральной плотности мощности фазовых шумов в одной боковой полосе сигнала 5 МГц при отстройке от несущей частоты, дБ/Гц: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

8.4

да

нет

5 Определение относительного среднего изменения частоты за 1 сутки, через год непрерывной работы

8.5

да

нет

6 Определение относительной погрешности по частоте на интервале между поверками

8.6

да

да

7 Определение СКДО частоты входного сигнала 5 МГц, вносимого встроенным компаратором в полосе пропускания флуктуаций 10 Гц, при интервале времени измерения: 1 с; 10 с; 100 с и 1 ч.

8.7

да

да

8 Определение погрешности синхронизации сигнала 1 Гц относительно внешнего импульсного сигнала 1 Гц

8.8

да

да

9 Идентификация прситраммного обеспечения (ПО)

8.9

да

да

  • 2.1 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин.

  • 2.2 При получении отрицательных результатов поверки по любому пункту таблицы 1 41-1035 бракуется и отправляется в ремонт.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование средств поверки

Требуемые технические характеристики средств поверки

Рекомендуемое средство поверки (тип)

Номер пункта методики поверки

диапазон измерений

погрешность

1 Государственный первичный эталон единиц времени, частоты и национальной шкалы времени

Номинальные значения частот 1 Гц, 5, 10, 100 МГц

Доверительные границы относительной неисклю-ченной систематической погрешности воспроизведения единиц времени ±5,0-10’16 (Р=0,99)

ГЭТ 1-2018

8.3-8.8

2 Компаратор частотный

Номинальные значения частот входных сигналов 5, 10,

100 МГц

Нестабильность частоты, вносимая компаратором (СКДО) при интервале времени измерения ти: т„=1 с 2,0-10'14; ти=10 с 5,010‘15; т„=100с 1.51015; т„>1000 с 5,010'16

VCH-314

8.3, 8.5,

8.6

3 Частотомер универсальный

Диапазон измеряемых интервалов времени от 5 нс до 106 с

Пределы допускаемой абсолютной погрешности измерения     интервалов

времени ±0,62 нс (для интервалов времени не более 100 мкс)

CNT-90

8.2, 8.8

4 Анализатор фазовых шумов

Диапазон входных частот от

1 МГц до

30 МГц

Уровень фазовых шумов для 10 МГц при отстройке: 1 Гц - минус 145 дБн/Гц, 10 кГц - минус 175 дБн/Гц

TSC5120A

8.4

5 Осциллограф цифровой

Полоса пропускания 100 МГц; диапазон измерений напряжения

±5 В

Пределы допускаемой абсолютной    погрешности

измерения напряжения

± 0,02-8[дел] -КотклЕВ/дел], где Коткл - коэффициент отклонения, пределы допускаемой относительной погрешности   измерения

временных интервалов

± ЗЮ’5

DSO-X3012A

8.2

6 Персональный компьютер

Интерфейс связи RS-232; ОС Windows 2000, ХР, 7; процессор не ниже Pentium-II, ОЗУ 512 Мб

Вспомогательное средство

8.3, 8.5,

8.6, 8.9

  • 3.2 Допускается использование других эталонов и средств измерений, обеспечивающих определение метрологических характеристик поверяемого 41-1035 с требуемой точностью.

  • 3.3 Применяемые эталоны должны быть аттестованы, средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица с высшим и среднем техническим образованием, имеющие квалификацию поверителя в области радиочастотных измерений и квалификационную группу по электробезопасности не ниже третьей с правом работы с электроустановками напряжением до 1000 В.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, регламентированные в ГОСТ 12.2.091-2012.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха

    (20±5) °C;

    ±1 °C;

    не более 90 %;

    от 60 до 106,7 кПа;

    (220±22) В;

    (50±1)Гц.

  • - изменение температуры окружающего воздуха в любой точке диапазоне рабочих температур

  • - относительная влажность окружающего воздуха при температуре не выше 30 °C

  • - атмосферное давление

  • - напряжение питания

  • - частота сети питания

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Подготовить 41-10035 к работе в соответствии с руководством по его эксплуатации (РЭ), средства поверки - в соответствии с их эксплуатационной документацией.

  • 7.2 Перед поверкой 41-1035 убедится, что условия эксплуатации соответствуют указанным в РЭ.

  • 7.3 Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемого 41-1035;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в технической документации).

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Произвести внешний осмотр 41-1035, убедиться в отсутствии внешних механических повреждений и неисправностей, влияющих на работоспособность 41-1035.

  • 8.1.2 При проведении внешнего осмотра проверить отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений, чистоту и исправность разъёмов и гнёзд.

8.1.3. 41-1035, имеющие дефекты (механические повреждения, влияющие на работоспособность), бракуют и направляют в ремонт.

8.2 Опробование
  • 8.2.1 Опробование провести последовательно в соответствии с разделами 5, 6 и 7 документа «Стандарт частоты и времени водородный 41-1035. Руководство по эксплуатации. ЯКУР.411141.046РЭ», а также в соответствии с документом «Инструкция пользователя ЯКУР.411141.046РЭ1».

  • 8.2.2 С помощью осциллографа DSO 6032А проверить номинальные значения частоты выходных сигналов 5, 10, 100 МГц и 1 Гц.

  • 8.2.3 Определить среднее квадратическое значение (СКЗ) напряжения выходных синусоидальных сигналов путем измерения напряжения с помощью осциллографа DSO 6032А на нагрузке 50 Ом.

  • 8.2.4 Определить параметры выходных импульсных сигналов частотой 1 Гц на нагрузке 50 Ом с помощью осциллографа DSO 6032А.

Считать полученные значения:

  • - полярность импульсов;

  • - номинальное значение частоты;

  • - амплитуда импульсного сигнала 1 Гц;

  • - длительность импульсного сигнала 1 Гц;

  • - длительность фронта импульсного сигнала 1 Гц.

  • 8.2.5 Результаты поверки считать положительными, если после прогрева индикаторы

работы 41-1035: «СЕТЬ», «ФАП» и «АНР» светятся зеленым цветом; номинальные значения частот соответствуют значениям (5  000  000±75) Гц, (10  000  000±150) Гц,

(100 000 000±1 500) Гц; СКЗ напряжения выходных синусоидальных сигналов находится в пределах (1,0±0,2) В; параметры импульсных сигналов удовлетворяют требованиям:

  • - полярность импульсов.........................................................................положительная;

  • - номинальное значение частоты выходного сигнала............................................1 Гц;

  • - амплитуда импульсного сигнала 1 Гц............................................от 2,4 до 5,0 В;

  • - длительность импульсного сигнала 1 Гц...................................от 10 до 20 мкс;

  • - длительность фронта импульсного сигнала 1 Гц.........................не более 3,0 нс.

8.3 Определение среднего квадратического относительного двухвыборочного отклонения (СКДО) частоты выходного сигнала 5 МГц при интервале времени измерения: 1, 10, 100, 1000 с; 1 ч и 1 сутки

  • 8.3.1 Определение среднего квадратического относительного двухвыборочного отклонения (СКДО) частоты выходного сигнала 5 МГц при интервале времени измерения: 1, 10, 100, 1000 с; 1 ч и 1 сутки произвести по схеме, приведенной на рисунке 1.

  • 8.3.2   Включить компаратор частотный VCH-314 в соответствии с ЯКУР.411146.014РЭ и прогреть в течении2 ч.

  • 8.3.3  Установить в меню «опции» параметры измерения VCH-314 в соответствии с ЯКУР.411146.014РЭ:

  • — коэффициент умножения Г106;

  • — полоса 3 Гц;

  • — максимальное время усреднений измерений 1 сутки;

  • — число измерений 20;

  • — входная частота 5(10) МГц.

  • 8.3.4 К входам «fyi» и <<fy2», компаратора частотного VCH-314, подключить сигнал 5 МГц от 41-1035. Ко входу «fx» - сигнал 5 МГц от ГЭТ 1-2018. Запустить режим однократных измерений.

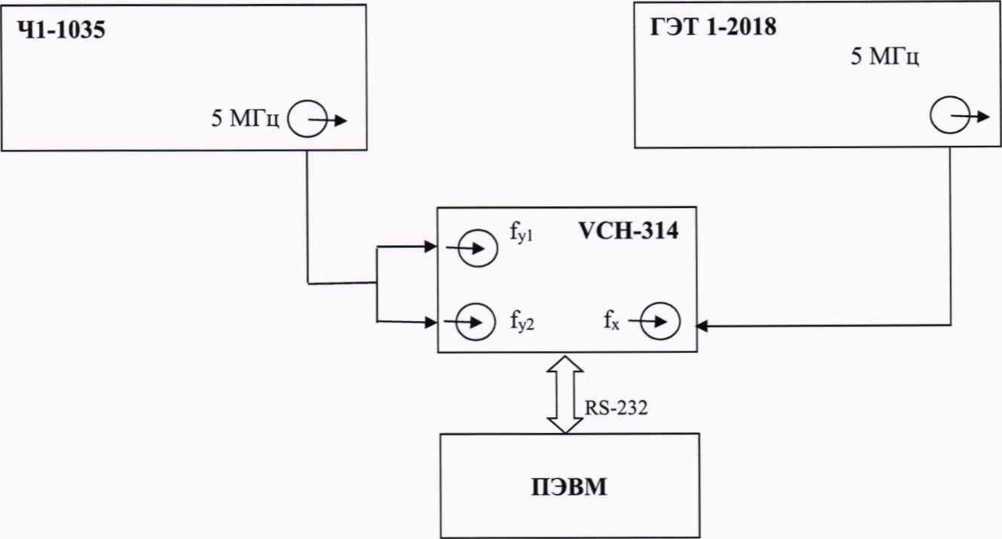

    Рисунок 1 - Схема определения среднего квадратического относительного двухвыборочного отклонения (СКДО) частоты выходного сигнала 5 МГц при интервале времени измерения: 1, 10, 100, 1000 с; 1 ч и 1 сутки

  • 8.3.4  По истечении интервала времени наблюдений среднее квадратическое относительное двухвыборочное отклонение частоты выходных сигналов 41-1035 и ГЭТ 1-2018 за интервалы времени измерений 1с, 10 с, 100 с, 1000 с, 1 ч и 1 сутки определится компаратором частотным VCH-314 автоматически.

Эталонный сигнал 5 МГц ГЭТ 1-2018 формируется от стандарта частоты и времени водородного активного типа. 41-1035 - стандарт частоты и времени водородный активного типа. Поэтому, в соответствии с "Стандарты частоты и времени. Общие технические требования и методы испытаний. ГОСТ 23512-98», рассчитать среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала 5 МГц 41-1035 для каждого интервала времени измерений 1 с, 10 с, 100 с, 1000 с, 1 ч и 1 сутки по формуле (1):

\ _ ^Ч1-10035,ГЭТ 1-2018 (тизм)                                        /1\

аЧ1-1035ктизм>1 “          V2              ’

где:      ^41—10035,гэт 1—2018 (^изм) _ среднее квадратическое относительное

двухвыборочное отклонение частоты выходных сигналов 41-1035 и ГЭТ 1-2018 при интервале времени измерения тизм из ряда: 1 с, 10 с, 100 с, 1000 с, 1 ч и 1 сутки;

°Ч1-Ю35 (тизм) - среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала 5 МГц 41-1035 при интервале времени измерения тизм из ряда: 1 с, 10 с, 100 с, 1000 с, 1 ч и 1 сутки.

  • 8.4 Определение спектральной плотности мощности фазовых шумов в одной боковой полосе сигнала 5 МГц при отстройке от несущей частоты, дБ/Гц: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

При определении спектральной плотности мощности фазовых шумов двух идентичных стандартов частоты и времени водородных шумовая составляющая складывается, поэтому при обработке измерительных данных для присвоения характеристики каждому из стандартов частоты и времени водородных необходимо вычесть 3 дБ/Гц.

  • 8.4.1 Определение спектральной плотности мощности фазовых шумов в одной боковой полосе сигнала 5 МГц при отстройке от несущей частоты, дБ/Гц: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц провести с помощью анализатора фазовых шумов TSC 5120А по схеме, изображенной на рисунке 2.

Для этого подготовить и прогреть анализатор фазовых шумов TSC 5120А в соответствии с руководством по эксплуатации в течении 30 минут.

  • 8.4.2 Подключить выходные сигналы 5 МГц 41-1035 и ГЭТ 1-2018 к анализатору фазовых шумов в соответствии с рисунком 2. Нажать кнопку старт на анализаторе.

  • 8.4.3 По истечении времени наблюдения зафиксировать результаты измерений спектральной плотности мощности фазовых шумов сигнала 5 МГц на частотах отстройки от несущей 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц.

Из полученных результатов вычесть 3 дБ/Гц.

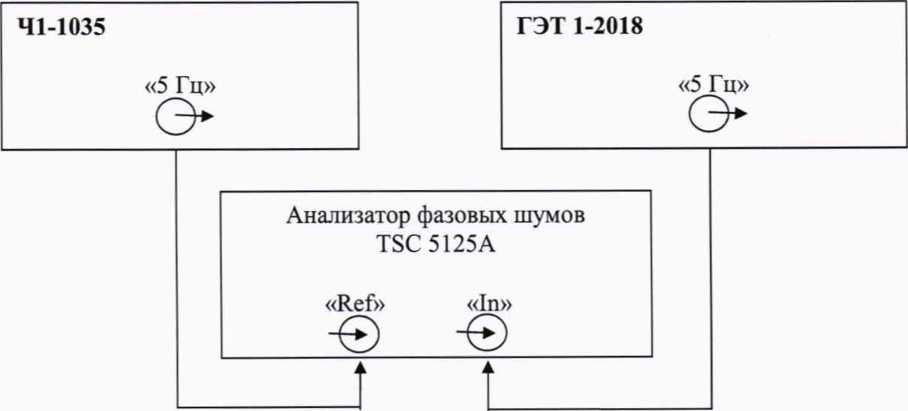

Рисунок 2 - Схема определения спектральной плотности мощности фазовых шумов в одной боковой полосе сигнала 5 МГц при отстройке от несущей частоты, дБ/Гц: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

8.4.4 Результаты поверки считать положительными, если значения спектральной плотности мощности фазовых шумов в одной боковой полосе сигнала 5 МГц при отстройке от несущей частоты, дБ/Гц: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц не более:

  • - при отстройке от несущей частоты 1 Гц........................................ минус 130 дБ/Гц;

  • - при отстройке от несущей частоты 10 Гц...................................... минус 148 дБ/Гц;

  • - при отстройке от несущей частоты 100 Гц.................................... минус 153 дБ/Гц;

  • - при отстройке от несущей частоты 1 кГц...................................... минус 158 дБ/Гц;

  • - при отстройке от несущей частоты 10 кГц.................................... минус 158 дБ/Гц;

  • - при отстройке от несущей частоты 100 кГц...................................минус 158 дБ/Гц.

8.5 Определение относительного среднего изменения частоты за 1 сутки, через год непрерывной работы.

В первый год эксплуатации стандарты частоты активного типа претерпевают переходные процессы и только со второго года имеют линейный ход частоты на интервалах времени измерения 10-30 суток. Поэтому определение относительного среднего изменения частоты за 1 сутки проводится через год эксплуатации 41-1035.

  • 8.5.1 Измерения относительного среднего изменения частоты за 1 сутки, через год непрерывной работы произвести по схеме, изображенной на рисунке 3.

  • 8.5.2   Включить компаратор частотный VCH-314 в соответствии с ЯКУ Р.411146.014РЭ и прогреть в течении 2 ч.

  • 8.5.3  Установить в меню «опции» параметры измерения VCH-314 в соответствии с ЯКУР.411146.014РЭ:

  • — коэффициент умножения 1 -106;

  • — полоса 3 Гц;

  • — максимальное время усреднений измерений 1 ч;

  • — число измерений 20;

  • — входная частота 5(10) МГц.

  • 8.5.4 К входам «fy2» и «fyi», компаратора частотного, подключить сигнал 5 МГц от 41-1035. Ко входу «fx» - сигнал 5 МГц от ГЭТ 1-2018. Запустить режим однократных измерений.

  • 8.5.5  По истечении интервала времени наблюдений средняя разность частот выходных сигналов 41-1035 и ГЭТ 1-2018 определится компаратором частотным VCH-314 автоматически.

Рисунок 3 - Схема определения относительного среднего изменения частоты за 1 сутки, через год непрерывной работы

  • 8.5.6 Повторить измерения п. 8.5.5 на каждые последующие сутки с началом измерений в одно и тоже время. Зафиксировать 10 измерений Л/.

  • 8.5.7 Результаты испытаний считать положительными, если максимальное значение относительного среднего изменения частоты за 1 сутки, через год непрерывной работы находятся в пределах ±5,0-10-16.

8.6 Определение относительной погрешности по частоте на интервале между поверками

При первичной поверке выполнить п. 8.6.1.

Если значение относительной погрешности по частоте при выпуске из поверки превышает значение ±3,0-10-13, то, в соответствии с руководством эксплуатации, произвести коррекцию частоты с помощью кода синтезатора.

  • 8.6.1 Повторить измерения, указанные в п.п. 8.5.1-8.5.5. Зафиксировать среднее значение относительной разности частот 41-1035 и ГЭТ 1-2018 (относительной погрешности по частоте).

  • 8.6.2 В случае, если интервал относительной предыдущей поверки превышает год относительную погрешность по частоте на межповерочном интервале определить по формуле (2):

Д/71год = Г1-4    ,                         (2)

1 ипп

где: Типп - интервал от предыдущей поверки до даты определения относительной погрешности по частоте 41-1035 в сутках.

А - относительная погрешность по частоте 41-1035, полученная в п. 8.6.1

  • 8.6.3  Результаты поверки считать положительными, если относительная погрешность по частоте на межповерочном интервале находятся в пределах ±1,0-10~12.

  • 8.7 Определение СКДО частоты входного сигнала 5 МГц, вносимого встроенным компаратором в полосе пропускания флуктуаций 10 Гц, при интервале времени измерения: 1 с; 10 с; 100 с и 1 ч.

  • 8.7.1 Определение СКДО частоты входного сигнала 5 МГц, вносимого встроенным компаратором в полосе пропускания флуктуаций 10 Гц, при интервале времени измерения: 1 с; 10 с; 100 с и 1 ч встроенного частотного компаратора провести путем измерения вносимой нестабильности частоты (СКДО результатов измерения частоты) при подключенном сигнале 5 МГц от 41-1035 на разъем -(►) 5, 10, 100 MHz.

  • 8.7.2 С помощью программы «Компаратор С4В» провести измерения нестабильности частоты для интервалов времени измерения 1 с; 10 с; 100 с и 1 час при числе измерений не менее двенадцати и в полосе пропускания флуктуаций 10 Гц.

  • 8.7.3 По истечении времени наблюдений СКДО частоты входного сигнала 5 МГц, вносимого встроенным компаратором в полосе пропускания флуктуаций 10 Гц, при интервале времени измерения: 1 с; 10 с; 100 с и 1 ч определится автоматически.

  • 8.7.4 Результаты поверки считать положительными, если значения СКДО частоты входного сигнала 5 МГц, вносимого встроенным компаратором в полосе пропускания флуктуаций 10 Гц, при интервале времени измерения: 1 с; 10 с; 100 с и 1 ч не более:

    • - для интервала времени измерений 1 с .......................................................... 1,0-10'13;

    • - для интервала времени измерений 10 с ........................................................ 1,0-1014;

    • - для интервала времени измерений 100 с ...................................................... 1,5-10"15;

    • - для интервала времени измерений 1 ч .......................................................... 5,0-10~16-

8.8 Определение погрешности синхронизации сигнала 1 Гц относительно внешнего импульсного сигнала 1 Гц
  • 8.8.1 Погрешность синхронизации сигнала 1 Гц относительно внешнего импульсного сигнала 1 Гц определить с помощью Государственного первичного эталона единиц времени, частоты и национальной шкалы времени ГЭТ 1-2018 и частотомера универсального CNT-90 по схеме, приведенной на рисунке 4.

Примечание - Кабели, подключаемые к входам «А» и «В» частотомера, должны быть одинаковыми.

  • 8.8.2 На вход «1PPS» 41-1035 подать импульсный сигнал 1 Гц от ГЭТ 1-2018 с помощью кабеля с известной задержкой т’> 25 нс.

  • 8.8.3 На вход «А» частотомера подать импульсный сигнал 1 Гц от ГЭТ 1-2018, на вход «В» подать импульсный сигнал 1 Гц от 41-1035.

Настроить входы «А» и «В» частотомера в соответствии с параметрами импульсных сигналов 1 Гц:

  • - импульсный сигнал;

  • - измерения по переднему фронту;

  • - входная нагрузка 50 Ом;

  • - уровень напряжения точки привязки по переднему фронту 1,0 В.

Произвести не менее 100 измерения интервала времени, соответствующего разности между сигналами 1 Гц ГЭТ 1-2018 и 1Гц 41-1035.

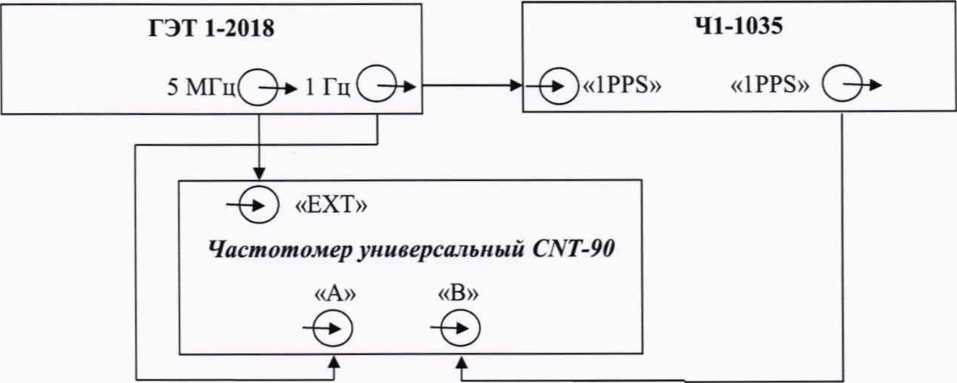

Рисунок 4 - Схема для определения погрешности синхронизации сигнала 1 Гц относительно внешнего импульсного сигнала 1 Гц

  • 8.8.4 В соответствии с п.3.5 документа «Стандарт частоты и времени водородный 41-1035. Руководство по эксплуатации. Инструкция пользователя. Приложение Б (обязательное). ЯКУР.411141.046РЭ1» включить режим синхронизации шкалы времени 41-1035.

Произвести повторно измерения интервала времени в соответствии с п. 8.8.3. и убедиться, что синхронизация сигналов 1 Гц произошла.

  • 8.8.5 Зафиксировать максимальное значение разности синхронизации сигнала 1 Гц относительно внешнего импульсного сигнала 1 Гц после синхронизации.

  • 8.8.6 Результаты поверки считать положительными, если максимальное значение погрешности синхронизации сигнала 1 Гц относительно внешнего импульсного сигнала 1 Гц находятся в пределах ±25 нс.

8.9 Идентификация программного обеспечения

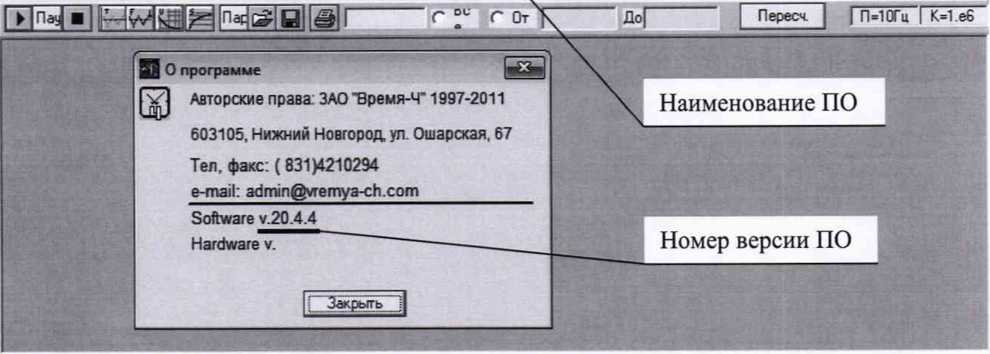

Идентификационные данные программного обеспечения проверяются при подключенном персональном компьютере.

  • 8.9.1 В соответствии с руководством по эксплуатации ЯКУР.411141.046РЭ1 зафиксировать:

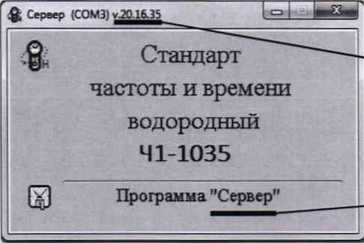

- идентификационное наименование ПО «Сервер» стандарта частоты и времени водо-родного 41-1035 и номер версии;

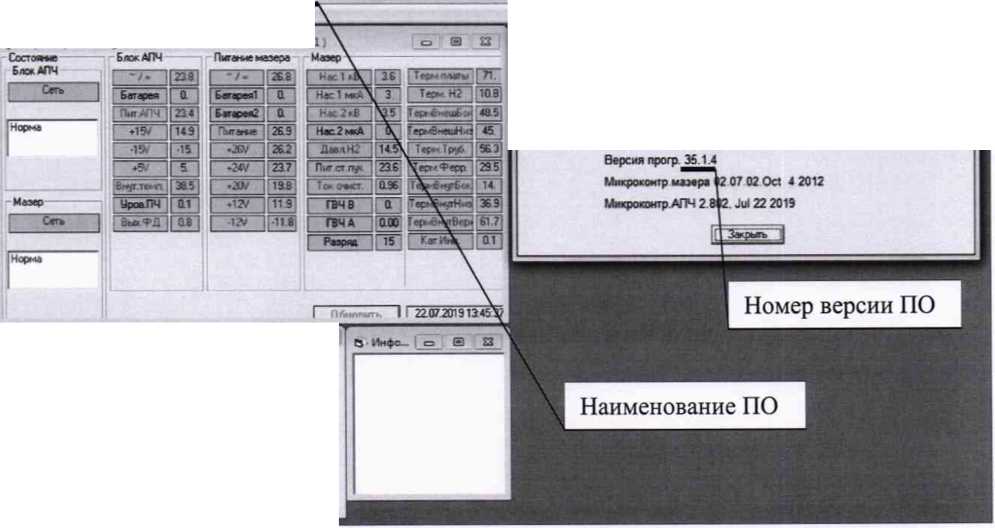

  • - идентификационное наименование ПО «Стандарт частоты и времени 41-1035. Программа менеджер» стандарта частоты и времени водородного 41-1035 и номер версии;

  • - идентификационное наименование ПО «Компаратор частотный стандарта частоты и времени водородного» стандарта частоты и времени водородного 41-1035 и номер версии.

Пример идентификационных данных представлен на рисунке 5.

Номер версии ПО

Наименование ПО

О программе

Авторские права ЗАО Время-Ч 1997-2017

Яйл Гр-осмотр С'г,п: С пране»

Номер версии ПО

Наименование ПО

603105 Н Новгород,уп Ошарасая 67 Тел ФАКС (831)421-02-94 e-mail admin@vremya-ch com

Версия nporp- 35.1 4

Микрокомтр мазера Ь2 07 02 Oct 4 2012

Мифоконтр АПЧ 2 882 Jul 22 2019

Мокктор саязм с сервером

Рааяиюжамм DXProgiecr Яи М СЗУссгтж»

Пол/вттв

22-07-20191345:37.0К

$ Параметры Df Progum F4«1O35 connect (22-07-1913 4531; \            сз Э £3

uxrrtxwr

БлсжАЛЧ

Г^ПГЮ9|

1 1

| Нас1'\ 36

Теомялвы j 71.

Батарея [Q |

.Батарея! ; 0

| HaclaoA 3

Теряг H2 ЦЮВ;

| ПшАЛЧ ||234]

i        V

Tep»Bweu£a][4a5l

■Норма

| *157 ||149|

| "лайме 1,269

f Hac2«A Г\

TepMSneuHrfj 45

•1* ППйП

Г .2Р>-||Л2

Г ДаетН. 14 \

1 TwMlwt ]fS63|

Г         II * I

|  -24V |.237’

| Пк cr пу» ''236

\ерт'Ферр 295

'Видом» |ГЯ¥]

|  -2W  | 168

[ 1» сгыст 096

14

УрсеЛЧ||а1 |

| .12V |[119

гвчв a

36 9

Г          1

[вык<?д || as"]

12V   ]|-11 i]

I ГВЧ A i aoo

tep.. \rBn- 61 7]

1 Раэряа II 15

> A ’

| Норма

1              1 1 220720191345^7

а Э £3

Да Компаратор частотный стандарта частоты и времени водородного                                       —     □ X

Файл Пуск Графики Окна Справка                       \

Рисунок 5 - Идентификационные данные программного обеспечения стандарта частоты и времени водородного 41-1035

  • 8.9.2 Результаты поверки считать положительными, если идентификационные данные соответствуют данным, представленным в таблице 3. В противном случае 41-1035 бракуют.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

1

2

3

4

Идентификационное наименование ПО

сервер

Стандарт частоты и времени 41-1035. Программа Менеджер

Компаратор частотный стандарта частоты и времени водородного

Номер версии (идентификационный номер) ПО

Не ниже

v.20.16.35

Не ниже

35.1.4

Не ниже

v.20.4.4

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки на переднюю панель корпуса 41-1035 наносится знак поверки и выдается свидетельство о поверке установленной формы.

  • 9.3 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.4 В случае отрицательных результатов поверки на поверяемое 41-1035 выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин непригодности.

И.Ю. Блинов

И.Б. Норец

Инженер I категории лаборатории № 714

ФГУП «ВНИИФТРИ»

С.А. Семенов

Всего листов 13

Лист 13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
