УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИ

Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001

Методика поверки

133-19-06 МП

р.п. Менделеево 2019 г.

СОДЕРЖАНИЕ

электромагнитного поля и абсолютной погрешности измерений фазового распределения электромагнитного поля

  • 8.3.2 Определение относительной погрешности измерений относительных уровней

амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

амплитудной диаграммы направленности

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок комплекса автоматизированного измерительно-вычислительного (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001 (далее - комплекс), изготовленного ООО «Радиолайн», г. Москва, заводской № 1690011.

  • 1.2 Первичная поверка комплекса проводится при вводе его в эксплуатацию и после ремонта.

  • 1.3 Периодическая поверка комплекса проводится в ходе его эксплуатации и хранения.

  • 1.4 Комплекс предназначен для измерений радиотехнических характеристик антенн.

  • 1.5 Периодическая поверка комплекса проводится не реже одного раза в 24 (двадцать четыре) месяца.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Пункт МП

Проведение операций при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

+

+

2 Опробование

8.2

+

+

3 Определение метрологических характеристик

8.3

+

+

3.1 Определение относительной погрешности измерений амплитудного распределения электромагнитного поля и абсолютной погрешности измерений фазового распределения электромагнитного поля

8.3.1

+

+

3.2 Определение относительной погрешности измерений относительных уровней амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

8.3.2

+

-

3.3 Определение относительной погрешности измерений коэффициента усиления антенны методом замещения

8.3.3

+

-

3.4 Определение абсолютной погрешности измерений ширины главного лепестка амплитудной диаграммы направленности

8.3.4

+

-

3.5 Определение диапазона рабочих частот

8.3.5

+

-

3.6 Определение размеров рабочей области сканирования

8.3.6

+

-

3.7 Определение сектора углов измеряемых диаграмм направленности

8.3.7

+

-

2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки комплекса должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для поверки комплекса

Пункт МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3.1 -8.3.5,

8.3.7

Аттенюатор ступенчатый программируемый 84908М, диапазон частот от 0 до 50 ГГц, диапазон вводимых ослаблений от 0 до 65 дБ с шагом 5 дБ

8.3.1 -8.3.5,

8.3.7

Набор мер коэффициентов передачи и отражения 85056А, диапазон частот от 45 МГц до 50 ГГц

8.3.1 -8.3.5,

8.3.7

Антенный измерительный комплект АИК 1-40Б, диапазон частот от 0,9 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента усиления ± 1,8 дБ для П6-123, ±1,2 дБ для П6-140-х

8.3.1 -8.3.7

Система лазерная координатно-измерительная Leica АТ401, диапазон измерений расстояний от 1,5 до 60000 мм, предел допускаемой основной абсолютной погрешности объемных измерений ±15 мкм + 6 мкм/м

  • 3.2 Допускается использовать аналогичные средства поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами с высшим или средним техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений, и имеющими квалификационную группу электробезопасности не ниже третьей.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001. Руководство по эксплуатации. РЛТГ.411734.001 РЭ».

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности», а также требования безопасности, приведённые в эксплуатационной документации на составные элементы комплекса и средства поверки.

  • 5.2 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки комплекса должны соблюдаться условия, приведенные в таблице 3.

Таблица 3 - Условия проведения поверки комплекса

Влияющая величина

Нормальное значение

Допускаемое отклонение от нормального значения

Температура окружающей среды, °C

20

±5

Относительная влажность воздуха, %

от 30 до 80

-

Атмосферное давление, кПа

от 84 до 106,7

-

Напряжение питающей сети переменного тока, В

220

±22

Частота питающей сети, Гц

50

±1

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

  • 7.2 Подготовить средства поверки к проведению измерений в соответствии с руководствами по их эксплуатации.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При проведении внешнего осмотра комплекса проверить:

  • - комплектность и маркировку комплекса;

  • - наружную поверхность элементов комплекса, в том числе управляющих и питающих кабелей;

  • - состояние органов управления.

  • 8.1.2 Проверку комплектности комплекса проводить сличением действительной комплектности с данными, приведенными в разделе «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001. Паспорт. РЛТГ.411734.001 ПС» (далее - ПС).

  • 8.1.3 Проверку маркировки производить путем внешнего осмотра и сличением с данными, приведенными в ПС.

  • 8.1.4 Результаты внешнего осмотра считать положительными, если:

  • - комплектность и маркировка комплекса соответствует ПС;

  • - наружная поверхность комплекса не имеет механических повреждений и других дефектов;

  • - управляющие и питающие кабели не имеют механических и электрических повреждений;

  • - органы управления закреплены прочно и без перекосов, действуют плавно и обеспечивают надежную фиксацию;

  • - все надписи на органах управления и индикации четкие и соответствуют их функциональному назначению.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование
  • 8.2.1 Идентификация программного обеспечения (далее - ПО)

    • 8.2.1.1 Включить персональные компьютеры (далее - ПК), для чего:

  • - на блоке источника бесперебойного питания нажать кнопку ВКЛ;

  • - нажать на системном блоке ПК кнопку включения;

  • - включить монитор.

После загрузки операционной системы WINDOWS 7 на экране монитора ПК наблюдать иконку программы RL-BEAM-DA, RL-BEAM-DTV.

Установить далее на ПК программу, позволяющую определять версию и контрольную сумму файла по алгоритму MD5, например, программу «HashTab».

  • 8.2.1.2 Выбрать файл RL-BEAM-DA.exe, нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хеш-суммы файлов». Наблюдать контрольную сумму файла RL-BEAM-DA.exe по алгоритму MD5. Открыть вкладку «О программе». Наблюдать значение версии файла RL-BEAM-DA.exe. Результаты наблюдения зафиксировать в рабочем журнале.

  • 8.2.1.3 Повторить операции п. 8.2.1.2 для програмы RL BEAM DTV.exe.

  • 8.2.1.4 Сравнить полученные контрольные суммы и версии с их значениями, записанными в ПС. Результат сравнения зафиксировать в рабочем журнале.

  • 8.2.1.5 Результаты идентификации ПО считать положительными, если полученные идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RL-BEAM-DA.exe

RL_BEAM_DTV.exe

Номер версии (идентификационный номер) ПО

1.0.1.7

1.0.0.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

С232ЕВ8 ААВ827081782920

EB6F335E54 (алгоритм MD5)

2BCCFD45AFC543EEB5 E31D496C54AAA9 (алгоритм MD5)

В противном случае результаты проверки соответствия ПО считать отрицательными и последующие операции поверки не проводить.

8.2.2 Проверка работоспособности

  • 8.2.2.1 Подготовить комплекс к работе в соответствии с РЭ.

  • 8.2.2.2 Проверить работоспособность аппаратуры комплекса путем проверки отсутствия сообщений об ошибках и неисправностях при загрузке программного продукта для измерений в ближней зоне «RL-BEAM-DA».

  • 8.2.2.3 Проверить работоспособность всех приводов сканера:

  • - при перемещении по оси Ох;

  • - при перемещении по оси Оу;

  • - при перемещении по оси Oz;

  • - при вращении зонда по поляризации.

  • 8.2.2.4 Соединить при помощи перемычки соединитель кабеля «вход антенны-зонда» и соединитель кабеля «выход испытываемой антенны». В соответствии с эксплуатационной документацией подготовить к работе векторный анализатор электрических цепей (далее - анализатор) из состава комплекса, перевести его в режим измерений модуля комплексного коэффициента передачи. Установить следующие настройки анализатора:

  • - полоса анализа от 0,5 до 18,0 ГГц;

  • - ширина полосы пропускания 1 МГц;

  • - уровень мощности выходного колебания 0 дБ (мВт).

На экране анализатора наблюдать результат измерений частотной зависимости модуля коэффициента передачи. При этом должны отсутствовать резкие изменения полученной характеристики, свидетельствующие о неудовлетворительном состоянии радиочастотного тракта комплекса.

  • 8.2.2.5 Результаты поверки считать положительными, если сканер обеспечивает перемещение антенны-зонда по осям Ох, Оу, Oz и вращение в плоскости поляризации, на экране анализатора наблюдается результат измерений частотной зависимости модуля коэффициента передачи без резких изменений, а также отсутствует программная или аппаратная сигнализация о неисправностях комплекса.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение относительной погрешности измерений амплитудного распределения электромагнитного поля и абсолютной погрешности измерений фазового распределения электромагнитного поля

      • 8.3.1.1 Относительную погрешность измерений амплитудного распределения электромагнитного поля , дБ, определить по формулам (1) - (4):

6А =20lg(l + /GSE),                                    (1)

<5 + 1.1^,+^

(2) (3)

(4)

где <9Ч] - погрешность измерений модуля комплексного коэффициента передачи анализатором из состава комплекса;

0 Г - погрешность измерений, обусловленная неидеальной поляризационной развязкой антенн-зондов из состава комплекса;

S - среднее квадратическое отклонение результатов измерений амплитудного распределения;

А - результат измерений амплитудного распределения;

A - среднее арифметическое значение результатов измерений амплитудного распределения;

t - коэффициент Стьюдента для заданного числа реализаций измерений амплитудного распределения.

m - количество измерений.

Абсолютную погрешность измерений фазового распределения электромагнитного поля Аф, градус, определить по формулам (5) - (8):

(5)

71

(6)

®Ф\  ^Ф1 ^ФЗ

J=1_______________

w-1

где 0ф] - погрешность измерений фазы комплексного коэффициента передачи векторным анализатором цепей из состава комплекса, рад;

0ф2 - погрешность измерений фазы, обусловленная неточностью позиционирования антенны-зонда в плоскости сканирования, рад;

^фз" погрешность измерений фазы, обусловленная случайными перегибами радиочастотного тракта комплекса, рад;

Sq> - среднее квадратическое отклонение результатов измерений фазового распределения, рад;

Ф - результат измерений фазового распределения, рад;

- среднее арифметическое значение результатов измерений фазового распределения, рад.

Относительную погрешность измерений амплитудного распределения электромагнитного поля и абсолютную погрешности измерений фазового распределения электромагнитного поля определить при относительных уровнях амплитудного распределения от минус 10 до минус 45 дБ с интервалом 5 дБ. Динамический диапазон измерений амплитудного распределения при этом должен составлять не менее 60 дБ. Под динамическим диапазоном измерений амплитудного распределения следует понимать отношение максимального уровня амплитудного распределения к среднему уровню измеряемых радиошумов.

Относительную погрешность измерений амплитудного распределения электромагнитного поля 5а и абсолютную погрешность измерений фазового распределения электромагнитного поля Да определить:

  • - на частоте 0,5 ГГц по формулам (1) и (5) соответственно;

  • - на частотах 10,0 и 18,0 ГГц соответственно по формулам (9) и (10):

Дл =201g(l+l.lX + 0’2);                           (9)

Дф=—1.ц/0;,+^2+^3.                      (10)

Частные составляющие погрешностей измерений (слагаемые в выражениях (2), (3), (6), (7)) определить по нижеследующим методикам.

  • 8.3.1.2 Погрешность измерений модуля комплексного коэффициента передачи векторным анализатором цепей из состава комплекса определить при помощи аттенюатора Agilent 84908М.

В измерительный тракт комплекса внести аттенюатор таким образом, чтобы он соединял разъемы радиочастотных кабелей для подключения испытываемой антенны и антенны-зонда. Ослабление аттенюатора установить равным 0 дБ.

Провести полную двухпортовую калибровку анализатора из состава комплекса в комплекте со штатными радиочастотными кабелями и аттенюатором в диапазоне частот от 0,5 до 18,0 ГГц в соответствии с технической документацией на него.

Установить следующие настройки анализатора:

  • - полоса анализа от 0,5 до 18,0 ГГц;

  • - ширина полосы пропускания 500 Гц;

  • - режим измерений модуля комплексного коэффициента передачи S21;

  • - количество точек 3601.

Без подачи мощности с порта генератора векторного анализатора цепей провести изме

рения модуля комплексного коэффициента передачи

512Ш

, дБ. Зафиксировать верхнюю гра

ницу АЧХ шума N, дБ.

Увеличивая мощность сигнала с порта генератора анализатора, зафиксировать опорный

уровень, при котором обеспечивается условие

S\2(f,)>(N+60),j&.

Изменяя ослабление аттенюатора от 0 до 45 дБ с шагом 5 дБ, провести измерения модуля

комплексного коэффициента передачи.

Погрешность измерений модуля комплексного коэффициента передачи на каждой частоте/ , указанной в п. 8.3.1.1, рассчитать как разность (в логарифмических единицах) между из

меренным значением модуля коэффициента передачи

, дБ, и действительным значени

ем ослабления аттенюатора £(/), дБ, записанным в его технической документации (свидетельстве о поверке), по формуле (11):

S12(Z)-£(/).

(Н)

За погрешность для каждого номинала ослабления, соответствующего относительному уровню амплитудного распределения электромагнитного поля М, принять максимальное значение погрешности измерений ^л1(/) соответствующего номинала ослабления аттенюатора

в установленной полосе частот в линейном масштабе (12):

<9',У) = шах 10 "2°   >.

(12)

Л1

Результаты поверки записать в таблицу 4.

Таблица 4 - Результаты оценки погрешности измерений модуля комплексного коэффициента передачи анализатором из состава комплекса

Ослабление аттенюатора L, дБ

Относительный уровень амплитудного распределения М, дБ

Погрешность измерений

6>л1,дБ

10

-10

20

-20

30

-30

40

-40

45

-45

  • 8.3.1.3 Погрешность измерений, обусловленную неидеальной поляризационной развязкой антенн-зондов из состава комплекса, определить по формуле (13):

0А1 = (1 + 1Ооуот/>)2-1,                                        (13)

где A77/J - минимальный уровень кроссполяризационной развязки антенн-зондов из состава комплекса, принимаемый равным минус 20 дБ.

  • 8.3.1.4 Погрешность измерений фазы комплексного коэффициента передачи векторным анализатором цепей из состава комплекса определить с помощью набора мер коэффициентов передачи и отражения 85056А и аттенюатора Agilent 84908М.

В измерительный тракт комплекса внести аттенюатор и меру фазового сдвига из состава набора 85056А таким образом, чтобы они соединяли разъемы радиочастотных кабелей для подключения испытываемой антенны и антенны-зонда. Ослабление аттенюатора установить равным 0 дБ.

Провести полную двухпортовую калибровку анализатора из состава комплекса в комплекте с штатными радиочастотными кабелями, аттенюатором, в соответствии с технической документацией на него.

Изменяя ослабление аттенюатора от 0 до 45 дБ с шагом 5 дБ, провести измерения фазы комплексного коэффициента передачи при следующих настройках анализатора:

  • - полоса анализа от 0,5 до 18,0 ГГц;

  • - ширина полосы пропускания 500 Гц;

  • - уровень мощности выходного колебания 0 дБ (мВт);

  • - режим измерений фазы комплексного коэффициента передачи S21;

  • - количество точек 3601.

Погрешность измерений фазы комплексного коэффициента передачи на каждой частоте f, указанной в п. 8.3.1.1, рассчитать как разность между измеренным значением фазы коэффициента передачи arg(5'l 2(/)), рад, и действительным значением установленного фазового сдвига меры Ф*Л)(/), рад, записанным в его технической документации (14):

C,(Z)=arg(S12(Z))-0<",(Z)>                       (14)

За погрешность 0ФХ для каждого номинала относительного уровня фазового распределения электромагнитного поля принять максимальное значение погрешности измерений 1 (/) соответствующего номинала ослабления аттенюатора в установленной полосе частот (15):

От =max^’(Z)}.                                (15)

Результаты поверки записать в таблицу 5.

Таблица 5 - Результаты оценки погрешности измерений фазы комплексного коэффициента пе-

редачи анализатором из состава комплекса

Ослабление аттенюатора L, дБ

Относительный уровень амплитудного распределения М, дБ

Погрешность измерений <9Ф1. градус

10

-10

20

-20

30

-30

40

-40

45

-45

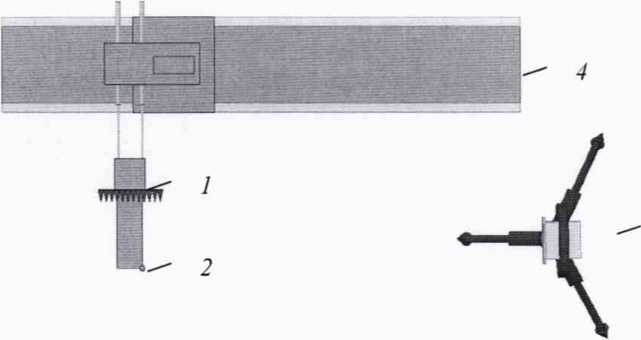

  • 8.3.1.5 Погрешность измерений фазы, обусловленную неточностью позиционирования антенны-зонда в плоскости сканирования, определить с помощью системы лазерной координатно-измерительной Leica АТ401.

Подготовить комплекс к измерению характеристик антенн в ближней зоне в соответствии с РЭ.

Подготовить систему лазерную координатно-измерительную Leica АТ401 к измерению в соответствии с эксплуатационной документацией на нее.

Оптический отражатель из состава системы лазерной координатно-измерительной Leica АТ401 закрепить на антенну-зонд, установленную на сканере из состава комплекса, в соответствии со схемой, приведенной на рисунке 1.

1 - антенна-зонд; 2 - оптический отражатель; 3 - система Leica АТ401; 4 - сканер Рисунок 1 - Схема измерений характеристик позиционирования сканера

С помощью программы ручного управления сканером (рис. 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «RL-BEAM-DA» переместить антенну-зонд в крайнее центральное левое положение. Зафиксировать показания Leica АТ401.

t Ручное управление положением позиционера

Координата X: -72Л717

Координата Y 640014

◄<

<i<% ►

►►

►►

О Установка нуля контроллеров

Уиаиоеить позицию

X 72.0000 ■ * У 64 0000 ~

Переыеститка

Рисунок 2 - Меню программы для ручного управления движением сканера

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси Ох в пределах рабочей зоны сканера с шагом Ят/я/2 (где Л„1(Л - минимальная длина волны, соответствующая верхней границе диапазона рабочих частот комплекса, до срабатывания механического ограничителя), фиксировать показания системы лазерной координатно-измерительной Leica АТ401.

С помощью программы ручного управления сканером (рисунок 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «RL-BEAM-DA» переместить антенну-зонд в крайнее центральное нижнее положение. Зафиксировать показания системы Leica АТ401.

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси Оу в пределах рабочей зоны сканера с шагом ^тт/2, до срабатывания механического ограничителя, фиксировать показания системы лазерной координатно-измерительной Leica AT40L

Рассчитать погрешность позиционирования антенны-зонда как разность между координатами вертикальной плоскости измерений системы лазерной координатно-измерительной Leica АТ401 и измеренными координатами положения антенны-зонда Az, м.

Погрешность измерений фазы Д«р(/), рад, обусловленную неточностью позиционирования антенны-зонда в плоскости сканирования, для каждого номинала частоты, указанного в п. 8.3.1.1, определить по формуле (16):

A^(/)=^-Az,                                (16)

где к = 2я/Л - волновое число, 1/м;

Л - длина волны, соответствующая частотам, указанным в п. 5.1.1, м.

За погрешность измерений фазы 0Ф2 для каждого номинала частоты, указанного в п. 8.3.1.1, принять среднее квадратическое значение погрешности, определенное по формуле (17):

W(O)2

(17) где М - число точек, в которых проводились измерения пространственного положения антенны-зонда.

Размеры рабочей области сканирования по осям Ох и Оу рассчитать как разность между показаниями системы лазерной координатно-измерительной Leica АТ401 в момент срабатывания механического ограничителя сканера и ее показаниями при установке антенны-зонда в крайние положения.

  • 8.3.1.6 Погрешность измерений фазы, обусловленную случайными перегибами радиочастотного тракта комплекса определить с помощью набора меры отражения из состава мер коэффициентов передачи и отражения 85056А.

В измерительный тракт комплекса внести меру отражения таким образом, чтобы он замыкал соединитель радиочастотного кабеля для подключения антенны-зонда.

Провести однопортовую калибровку анализатора из состава комплекса в диапазоне частот от 0,5 до 18.0 ГГц в соответствии с технической документацией на него.

Провести измерения фазы комплексного коэффициента отражения при следующих настройках анализатора:

  • - полоса анализа от 0,5 до 18,0 ГГц;

  • - ширина полосы пропускания 500 Гц;

  • - уровень мощности выходного колебания -10 дБ (мВт);

  • - режим измерений фазы комплексного коэффициента отражения SI 1.

С помощью программы ручного управления сканером (рис. 2) в соответствующей вкладке программного продукта для измерений в ближней зоне «RL-BEAM-DA» переместить антенну-зонд в крайнее нижнее положение.

Перемещая антенну-зонд с установленным оптическим отражателем вдоль оси хОу в пределах рабочей зоны сканера с шагом 20 см, фиксировать показания анализатора.

За оценку погрешности измерений фазы, обусловленную случайными перегибами радиочастотного тракта комплекса, принять разность между максимальным и минимальным значением измеренной фазы комплексного коэффициента отражения на частоте 18 ГГц.

  • 8.3.1.7 Оценку среднего квадратического отклонения результатов измерений амплитудного и фазового распределений (АФР) проводить методом прямых измерений с многократными наблюдениями распределения поля, формируемого на плоскости сканирования антенной П6-140.

Антенну П6-140 установить на опорно-поворотное устройство в положение, соответствующее вертикальной поляризации, таким образом, чтобы плоскость раскрыва была параллельна плоскости сканирования.

Используя режим ручного или дистанционного управления сканера, установить антенну-зонд соосно с антенной П6-140 в положение, соответствующее вертикальной поляризации.

Расстояние между раскрывами антенны П6-140 и антенны-зонда установить равным в пределах ЗХ, где X - максимальная длина волны измеряемого поддиапазона частот.

Запустить программу измерений в частотной области.

В соответствии с РЭ на комплекс установить полосу частот анализатора от 12,0 до 18,0 ГГц, ширину полосы пропускания 100 Гц, шаг перестройки по частоте 2,0 ГГц, уровень мощности выходного сигнала анализатора 0 дБ (мВт).

Далее установить следующие настройки:

  • - шаг сканирования - не более Х/2;

  • - режим сканирования - непрерывное сканирование без реверса;

  • - поляризация измеряемой антенны - вертикальная;

  • - поляризация зонда - вертикальная;

  • - размеры области сканирования 500 х 800 мм.

Нажать кнопку «НАЧАТЬ ИЗМЕРЕНИЯ».

Измерить АФР не менее 7 раз с интервалом не менее 5 мин (далее по тексту - результаты измерений АФР, полученные в ходе одного сканирования, - реализация).

Запустить программу расчета характеристик антенн по данным в ближнем поле, входящую в комплект поставки комплекса. На частоте 18,0 ГГц рассчитать амплитудные А. и фазовые 1 распределения, а также среднее квадратическое отклонение результатов измерений амплитудного и фазового распределений по формулам (4) и (8).

  • 8.3.1.8 Результаты поверки считать положительными, если значения погрешности измерений амплитудного распределения электромагнитного поля при динамическом диапазоне измерений амплитудного распределения не менее 60 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ находятся в следующих пределах для относительных уровней ампли

тудного распределения:

  • - минус 10 дБ..................±0,3 дБ;

  • - минус 20 дБ..................±0,4 дБ;

  • - минус 30 дБ..................±0.5 дБ;

  • - минус 40 дБ..................±0,9 дБ;

  • - минус 45 дБ..................±1,5 дБ;

а значения абсолютной погрешности измерений фазового распределения электромагнитного поля при динамическом диапазоне измерений амплитудного распределения не менее 60 дБ находятся в следующих пределах при относительном уровне амплитудного распределения:

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

  • 8.3.2 Определение относительной погрешности измерений относительных уровней амплитудных диаграмм направленности и абсолютной погрешности измерений фазовых диаграмм направленности

    • 8.3.2.1 Определение погрешности измерений относительных уровней амплитудных диаграмм направленности (АДН) и фазовых диаграмм направленности (ФДН) осуществить методом математического моделирования с учетом результатов, полученных в п. 8.3.1 настоящей МП, путем сравнения невозмущенных амплитудных диаграмм направленности, определенных для антенн с равномерным синфазным распределением токов на апертуре, и тех же диаграмм направленности, но с учетом погрешности измерений амплитудного и фазового распределений (АФР).

    • 8.3.2.2 Невозмущенную диаграмму направленности оценить следующим образом.

Размеры плоскости сканирования выбрать из критерия максимального сектора углов восстанавливаемой диаграммы направленности, равного ±65°, по формулам (18):

Lx =a + 2R-tg0,                                   (18)

Ly =b + 2R- tg(p.

где Lx, Ar - размеры плоскости сканирования в соответствующих плоскостях, м;

а, b - размеры раскрыва в соответствующих плоскостях, м, а-Ь>5Лтах> где Лда<и. - длина волны, соответствующая частотам 0,5; 10,0 и 18,0 ГГц;

R - измерительное расстояние, R = 3 Лтах, м;

0 = 2,27 рад..

Интервал дискретизации выбрать равным 0,52mttX.

Для частоты 0,5 ГГц пересчитать АФР в раскрыве антенны в АФР на плоскости сканирования по формуле (19):

А-1 A/-I

.exp[-jЦ7~y,(i9)

J(x2,y2) = У У , ^^\_у[(х-х2)2+(у-у2)2 +R

где J(x2,y2) - АФР на плоскости сканирования;

(Х2, у:) - координаты на плоскости сканирования, м; Ао - амплитуда сигнала (Ao = 1 В)\

(ро - фаза сигнала (<ро = 0рад)',

N(M) =

Lx(Ly)

AxfAy/

- число шагов сканирования в каждой из плоскостей, где Дх, Ду -

шаг ска-

нирования в плоскости X и Y, соответственно.

Рассчитать нормированную амплитудную диаграмму направленности и фазовую диаграмму направленности по формулам (20) и (21):

Г/ ■- /.   >   2

(20)

(21)

F0(u,v) = arg[3(J(x2,y2))] ,

где |...| - модуль комплексной величины;

3 (...) - оператор двумерного дискретного преобразования Фурье;

МАХ - максимальное значение амплитудной диаграммы направленности; arg - аргумент функции;

и = sin 6 ■ cos (р, v = sin0- sin (р - угловые координаты;

Л          Л

U = ±---N, V = ±---М - угловые сектора в системе координат направляющих косинусов

27.            2£г

(и, v), в пределах которых восстанавливается диаграмма, рад;

= arccos w, (р = arctg

  • 8.3.2.3 АДН и ФДН антенны с учетом погрешности измерений АФР оценить следующим образом.

Значения погрешности измерений АФР для каждого относительного уровня амплитудного распределения М задавать программно с учетом оценки погрешности измерений АФР. полученных в п. 8.3.1, по формулам (22) и (23):

ЗА = Norm(fi,cr2 л),                                      (22)

Ь(р = Norm(Q,(j2'p ),                                   (23)

где Norm - генератор случайных величин, распределенных по нормальному закону;

ст, - среднее квадратическое отклонение результатов измерений амплитудного распределения ал =10 “/2,45;

сго, - среднее квадратическое отклонение результатов измерений фазового распределения <тл = Дф/2,45.

Рассчитать АФР ЭМП на плоскости сканирования с учетом погрешности их измерений по формуле (24):

J' (*г > У 2) = Pfe ’ У2 X1 + ^)exp(/(arg(j(x2, у2)) + Др)).                (24)

Аналогичным образом провести расчет «возмущенных» диаграмм направленности 7 раз. При каждой последующей реализации воспроизводить новые случайные величины по законам (21).

  • 8.3.2.4 Погрешность измерений относительных уровней АДН и ФДН оценить следующим образом.

Среднее квадратическое отклонение результатов измерений уровней АДН и ФДН в двух

главных сечениях при (р=0 и <р=7с/2 рассчитать по формулам (25) и (26):

(25)

^Ftt— ’

(26)

где к- число реализаций моделирования, к =7.

Рассчитать погрешность измерений уровней АДН и ФДН по формулам (27) и (28):

6Fa = ±20 lg(l + 2,45a-F, );                               (27)

Д^ф =+—2,45-аГф.                         (28)

ЯГ

  • 8.3.2.5 Результаты поверки считать положительными, если значения погрешности измерений относительных уровней АДН до уровней (при кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измеренного амплитудного распределения антенны не менее 55 дБ) при относительных уровнях АДН, находятся в пределах:

    • - минус 10 дБ..................±0,3 дБ;

    • - минус 20 дБ..................±0,5 дБ;

    • - минус 30 дБ..................±0,9 дБ;

    • - минус 40 дБ..................±1,5 дБ;

    • - минус 45 дБ..................±2,2 дБ;

    и значения абсолютной погрешности измерений фазовых диаграмм направленности (при кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измеренного амплитудного распределения антенны не менее 60 дБ) при относительных уровнях

АДН, находятся в пределах:

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

  • 8.3.3 Определение погрешности измерении коэффициента усиления антенн

    • 8.3.3.1 Относительную погрешность измерений коэффициента усиления определить расчетным путем при использовании результатов измерений, полученных в п. 8.3.2 настоящей МП.

Относительную погрешность измерений коэффициента усиления 8, дБ, рассчитать по формуле (29):

г = ±101g(l +1,1 -7^+^ +<?/).                             (29)

где di - погрешность измерений АДН до уровней минус 10 дБ, д'/=0,072;

6: - погрешность коэффициента усиления эталонной антенны, &=0,07; 0,12; 0,2; 0,41; 0,6;

6з - погрешность за счет рассогласования.

За погрешность Зз принять максимальное из двух значений, рассчитанных по формулам

(30) и (31):

(i-№)

|-1аГ

Нл,|-IaIF

(i-N-N)2

V-N2!

b+N-N)2

  • (30)

  • (31)

где Гэ, Ги, Гк - коэффициенты отражения входов эталонной, испытываемой антенн, входа анализатора из состава комплекса.

Модуль коэффициента отражения связан с коэффициентом стоячей волны по напряжению (КСВН) соотношением (32):

IH К-\

т

  • 8.3.3.2 При расчетах погрешности за счет рассогласования значение КСВН эталонной антенны, используемой при проведении измерений, не должно превышать 1,5, испытываемой антенны - 2,0, КСВН входа векторного анализатора цепей - 1,7.

  • 8.3.3.3 Результаты поверки считать положительными, если значения относительной погрешности измерений коэффициента усиления антенны методом замещения при КСВН испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны находятся в пределах:

    0,3 дБ

    0,5 дБ

    0,8 дБ

    1,5 дБ

    2,0 дБ

±0,5 дБ;

±0,7 дБ;

±1,0 дБ;

±1,7 дБ;

±2,3 дБ.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

8.3.4 Определение абсолютной погрешности измерений ширины главного лепестка амплитудной диаграммы направленности
  • 8.3.4.1 Определение относительной погрешности измерений ширины главного лепестка нормированных АДН проводить по результатам определения погрешности измерений по п. 8.3.2.

  • 8.3.4.2 В соответствии с формулами (20) - (24) создать массив нормированных АДН при максимальных значениях погрешности измерений АДН, полученных в п. 8.3.2. Определить ширину главного лепестка каждой из них в двух главных сечениях на уровне минус 3 дБ относительно максимального значения АДН. Расчеты выполнить на частотах 0,5; 10 и 18 ГГц. Размеры апертуры антенны подобрать таким образом, чтобы ширина АДН варьировалась в пределах до 3° включ.; св. 3° до 10° включ. и св. 10° до 20° включ. На частоте 0,5 ГГц ограничиться диапазоном от 10° до 20°.

  • 8.3.4.3 Среднее квадратическое отклонение результатов измерений ширины АДН на уровне минус 3 дБ определить по формуле (33):

<33> где S(Q) - CKO результатов измерений ширины главного лепестка АДН. град;

(q* ); - ширина главного лепестка АДН при i-том результате реализации моделирования, градус;

Q- ширина главного лепестка невозмущенной АДН. град.

Абсолютную погрешность измерений ширины главного лепестка АДН рассчитать по формуле (34):

MlA=±t-S(QA).                               (34)

  • 8.3.4.4 Результаты испытаний считать положительными, если значения абсолютной погрешности измерений ширины главного лепестка АДН, при ширине главного лепестка, не превышает пределов,градус:

  • - до 3° включ..................±0,1°;

  • - св. 3° до 10° включ.........±0,2°;

  • - св. 10° до 20° включ.......±0,8°.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту

8.3.5 Определение диапазона рабочих частот
  • 8.3.5.1 Проверку диапазона рабочих частот проводить по результатам определения погрешностей измерений АФР.

  • 8.3.5.2 Результаты поверки считать положительными, если в диапазоне частот от 0,5 до 18,0 ГГц значения погрешностей измерений АФР находятся в допускаемых пределах, приведенных в п. 8.3.1. В этом случае диапазон частот комплекса составляет от 0,5 до 18,0 ГГц.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

8.3.6 Определение размеров рабочей области сканирования
  • 8.3.6.1 Определение размеров рабочей области сканирования осуществить по результатам измерений, выполненных в соответствии с п. 8.3.1.5 настоящей МП.

  • 8.3.6.2 Результаты поверки считать положительными, если размеры рабочей области сканирования комплекса (длина х высота) не менее 4x6 м.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

8.3.7 Определение сектора углов восстанавливаемых диаграмм направленности
  • 8.3.7.1 Определение сектора углов восстанавливаемых диаграмм направленности осуществить по результатам определения погрешности измерений по п.8.3.2.

  • 8.3.7.2 Результаты поверки считать положительными и сектор углов восстанавливаемой амплитудной диаграммы направленности в азимутальной и угломестной плоскостях составляет от минус 65° до плюс 65°, если при заданных в п. 8.3.2 условиях моделирования (секторы углов 0 и ф) рассчитанная погрешность измерений относительных уровней АДН находятся в допускаемых пределах, приведенных в п. 8.3.2.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить, комплекс бракуется и подлежит ремонту.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Комплекс признается годным, если в ходе поверки все результаты поверки положительные.

  • 9.2 Результаты поверки удостоверяются свидетельством о поверке установленной формы.

  • 9.3 Если по результатам поверки комплекс признан непригодным к применению, свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению с указанием причин забракования.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Начальник отдела 13 ФГУП «ВНИИФТРИ»

Инженер лаборатории 133

ФГУП «ВНИИФТРИ»

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
