Методика поверки «Измерители параметров электроизоляции ТМ-5001» (ТМ-5001-18 МП)

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

М.С. Казаков

2018 г.

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЭЛЕКТРОИЗОЛЯЦИИ ТМ-5001

МЕТОДИКА ПОВЕРКИ

ТМ-5001-18 МП г. Москва

2018 г.

Содержание

• 1.  ВВОДНАЯ ЧАСТЬ

• 2.  ОПЕРАЦИИ ПОВЕРКИ

• 3.  СРЕДСТВА ПОВЕРКИ

• 4.  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 5.  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ...............................................................................................

  • 6.  УСЛОВИЯ ПОВЕРКИ....................................................................................................................

  • 7.  ПОДГОТОВКА К ПОВЕРКЕ........................................................................................................

  • 8.  ПРОВЕДЕНИЕ ПОВЕРКИ............................................................................................................

    • 8.1 Внешний осмотр...............................................................................................................................

    • 8.2 Проверка электрического сопротивления изоляции.....................................................................

    • 8.3 Проверка электрической прочности изоляции..............................................................................

    • 8.4 Опробование и подтверждение соответствия программного обеспечения................................

  О О'О O' l/I

• 8.5 Определение метрологических характеристик

• 8.5.1 Проверка абсолютной погрешности измерения напряжения постоянного и действующего

значения напряжения переменного тока

• 8.5.2 Проверка допускаемой абсолютной погрешности измерения сопротивления

электроизоляции постоянным испытательным напряжением

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Обязательное)

• 1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на измерители параметров электроизоляции ТМ-5001 (далее по тексту - измерители) и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять измерители до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять измерители в процессе эксплуатации и/или хранения.

• 1.4 Интервал между поверками 2 года.

• 1.5 Основные метрологические характеристики приведены в таблице 1.

Таблица 1 - Метрологические характеристики измерителей

Окончание таблицы 1______________________________________________________________

Примечания:

в формулах расчета пределов допускаемой абсолютной погрешности измерений:

t/изм - измеренное значение напряжения постоянного и переменного тока;

■/?isoh3m - измеренное значение сопротивления электроизоляции;

Ядамризм - измеренное значение сопротивления электроизоляции нарастающим испытательным напряжением (режим «RampTest»);

СЪяеакизм - измеренное значение постоянного напряжения пробоя электроизоляции нарастающим испытательным напряжением (режим «RampTest»);

е.м.р. - единица младшего разряда.

• ²⁾ t/iso ном - установленное значение номинального испытательного напряжения.

• ³⁾ Начало диапазона измерения сопротивления электроизоляции (согласно ГОСТ IEC 61557-2-2013): 7?isomhh = 50 кОм.

Конец диапазона измерения сопротивления электроизоляции (согласно ГОСТ IEC 61557-2-2013), варьируется в зависимости от выбранного значения Стоном следующим образом: ■^КОмакс ⁼

(при £/isomhh = ДО 100 В): 50 ГОм;

(при £/isomhh = от 200 В до 400 В): 100 ГОм;

(при J7isomhh= от 500 В до 900 В): 250 ГОм;

(при t/isoMHH = от 1000 В до 2400 В): 500 ГОм;

(при J7isomhh= 2500 В): 1000 ГОм;

(при L^risoMHH= 5000 В): 5 ТОм.

2.1 При проведении поверки проводят операции, указанные в таблице 2. Таблица 2 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций

поверки измеритель бракуют и его поверку прекращают.

• 3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Вместо указанных в таблице 3 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 3 - Средства поверки

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения измерителя необходимо обеспечить выполнение следующих требований:

• - подсоединение измерителя и оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - присоединения измерителя и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с измерителем в условиях температуры и влажности, выходящих за допустимые значения;

• - запрещается работать с измерителем в случае обнаружения его повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• -  температура окружающей среды, °C              от плюс 15 до плюс 25;

• -  атмосферное давление, кПа                      от 85 до 105;

• -  относительная влажность воздуха, %              от 20 до 60.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  изучить руководство по эксплуатации на поверяемые измерители, а также руководства по эксплуатации применяемых средств поверки;

• -  выдержать средства измерений в условиях окружающей среды, указанных в п.6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• -  подготовить к работе средства измерений и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 7.2 Определение метрологических характеристик должно производиться со штатными проводами из комплекта измерителя.

• 7.3 При проведении поверки по пункту 8.5.2, 8.5.3 вблизи рабочего места не должно присутствовать: работающих электрических устройств, металлических изделий, материалов с накопленным статическим потенциалом, двигающихся людей. Провода, соединяющие калибратор электрического сопротивления с поверяемым измерителем, не должны быть скручены между собой. Разъемы калибратора электрического сопротивления не должны быть загрязнены. Необходимо добиться прочного соединения измерительных зондов поверяемого измерителя и разъемов калибратора электрического сопротивления.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

• -  комплектности измерителей в соответствии с руководством по эксплуатации;

• -  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• -  все разъемы не должны иметь повреждений и должны быть чистыми.

Результаты считаются положительными, если выполняются все вышеуказанные требования.

Проверку электрического сопротивления изоляции в нормальных климатических условиях проводить следующим образом:

• 1) подготовить измеритель и установку для проверки электрической безопасности GPI 745 А (далее - установка) в соответствии с эксплуатационной документацией;

• 2) подключить установку и подать значение напряжения постоянного тока не менее (500±100) В между измерительной цепью и корпусом.

• 3) измерить значение электрического сопротивления изоляции.

Результаты считаются положительными, если измеренное значение электрического сопротивления изоляции составляет не менее 100 МОм.

Проверку электрического сопротивления изоляции в нормальных климатических условиях проводить следующим образом:

• 1) подготовить измеритель и установку для проверки электрической безопасности GPI 745 А (далее - установка) в соответствии с эксплуатационной документацией;

• 2) подключить установку и подать испытательное напряжения синусоидальной формы (действующее значение) величиной 5000 В между корпусом измерителей и контактами Hi и Low; между контактами Hi и Low (испытательное напряжение плавно увеличивать от нуля до 5000 В действующего значения напряжения);

• 3) подавать испытательное напряжения в течение 1 минуты, после чего плавно снизить до нуля и отключить установку.

Результаты считаются положительными, если во время испытаний не было пробоя или перекрытия изоляции (падение напряжения до нуля указывает на наличие пробоя или перекрытия изоляции). Появление «короны» или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

• 8.4.1 Опробование

• 1) Подготовить и включить измеритель в соответствии с руководством по эксплуатации.

• 2) Проверить работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш.

Результаты считаются положительными, если сохранятся работоспособность дисплея и клавиш управления, а также режимы, отображаемые на дисплее, при нажатии соответствующих клавиш соответствуют руководству по эксплуатации.

• 8.4.2 Подтверждение соответствия программного обеспечения

• 1) Подготовить и включить измеритель в соответствии с руководством по эксплуатации.

• 2) Подтверждение соответствия, внутреннего программного обеспечения (далее по тексту - ПО) осуществляется путем определения идентификационного наименования и номера версии ПО.

• 3) Для определения идентификационного наименования и номера версии внутреннего ПО проверить информацию, отображаемую на дисплее измерителя при его включении.

Результат определения идентификационного наименования считают положительным, если идентификационное наименование и номер версии внутреннего ПО соответствует данным, указанным в Приложении Б.

Определение метрологических характеристик проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1.

• 2) Активировать режим на поверяемом измерителе.

• 3) При помощи калибратора универсального Н4-101 поочередно воспроизвести значения напряжения электрического тока в соответствии с таблицами A.l, А.2, представленными в приложении А.

• 4) При помощи измерителя произвести измерение напряжения (измерение происходит автоматически).

• 5) Зафиксировать показания поверяемого измерителя, и результат занести в таблицы А. 1 и А.2, представленные в приложении А.



  ” .......	•» •'
  •
  о .....,
  . •

  Riso+

  Riso-

  Uhi

  Ulo


  H4-1O1

Рисунок l - Структурная схема определения абсолютной погрешности измерения действующего значения напряжения постоянного и переменного тока

где ТМ-5001 - поверяемый измеритель, Н4-Ю1 - калибратор универсальный Н4-101.

• 6) Рассчитать абсолютную погрешность измерения напряжения электрического тока по формуле (I):

ДХ ⁼ Хизм -Хуст                                               (I)

где Ху_СТ - показания эталонного средства измерения (калибратор универсальный Н4-Ю1 или калибратора электрического сопротивления KC-l00k0-5T0);

Хизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А. I и А.2, представленным в приложении А.

• 1) Собрать схему, представленную на рисунке 2.

• 2) Активировать режим 4» на поверяемом измерителе и установить на нем значение номинального испытательного напряжения в соответствии с таблицей А.З, представленной в приложении А.

• 3) Установить значения электрического сопротивления на калибраторе электрического сопротивления KC-l00k0-5T0 в соответствии с таблицей А.З, представленной в приложении А.

• 4) Произвести измерение путем нажатия и удерживания клавиши СТАРТ на поверяемом измерителе до момента появления надписи LOCK и стабилизации показаний.

• 5) Зафиксировать показания поверяемого измерителя, и результат занести в таблицу А.З, представленную в приложении А.

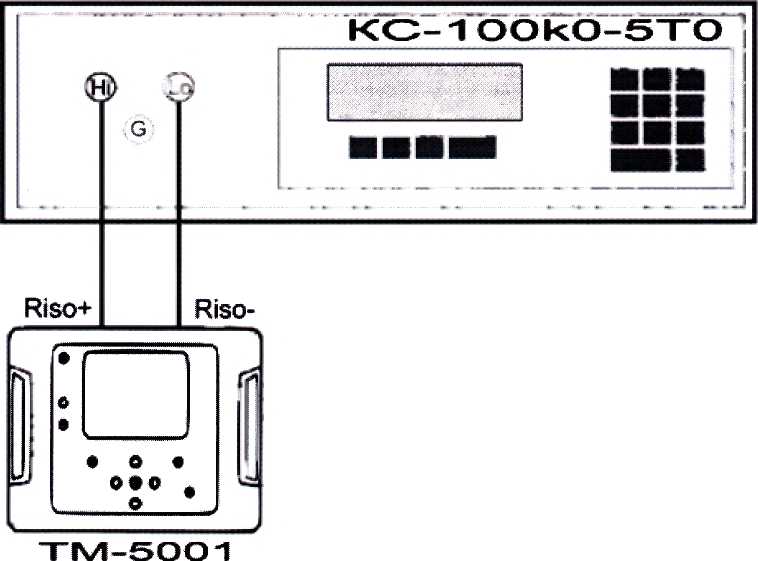

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения сопротивления электроизоляции постоянным испытательным напряжением

где ТМ-5001 - поверяемый измеритель,

КС-100к0-5Т0 - калибратор электрического сопротивления КС-100к0-5Т0.

• 6) Рассчитать абсолютную погрешность измерения сопротивления электроизоляции постоянным испытательным напряжением по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.З, представленной в приложении А.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерений;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. N0^1815.

Инженер отдела испытаний ООО «ИЦРМ»

Протокол результатов поверки измерителей параметров электроизоляции ТМ-5001.

Внешний осмотр:

Проверка электрического сопротивления изоляции:

Проверка электрической прочности изоляции:

Опробование:

Подтверждение соответствия программного обеспечения:

Таблица А. 1 - Определение абсолютной погрешности измерений напряжения постоянного тока

Таблица А.2 - Определение абсолютной погрешности измерений действующего значения напряжения переменного тока (f = 45, 50, 65 Гц)

Таблица А.З - Определение абсолютной погрешности измерений сопротивления электроизоляции.

Продолжение таблицы А.З

Продолжение таблицы А.З

Таблица Б.1 - Характеристики программного обеспечения измерителей параметров электроизоляции ТМ-2501

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

16
