СОДЕРЖАНИЕ

Приложение А

Приложение Б

Государственная система обеспечения единства измерений Блоки учёта электроэнергии БУЭ

МП 01 Б.01.00.00-2018

Методика поверки

Дата введения в действие: « ___ »

2018 г.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на блоки учета электроэнергии БУЭ (далее - БУЭ) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками -15 лет.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие документы:

Приказ Минпромторга России

от 2 июля 2015 г. № 1815

«Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015, регистрационный № 38822).

Приказ Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н

«Об утверждении Правил по охране труда при эксплуатации электроустановок» (Зарегистрировано в Минюсте России 12.12.2013, регистрационный № 30593).

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности.

ГОСТ 12.3.019-80

ССБТ. Испытания и измерения электрические. Общие требования безопасности.

3 ОПЕРАЦИИ ПОВЕРКИ
  • 3.1 При проведении поверки БУЭ выполняют операции, перечисленные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение метрологических характеристик

8.3

Определение абсолютной погрешности при измерении напряжения переменного тока

8.3.1

+

+

Определение относительной погрешности при измерении активной электрической энергии

8.3.2

+

+

  • 3.2 Если при выполнении хотя бы одной из операций поверки по 3.1 будут получены от рицательные результаты, поверку прекращают, БУЭ признают непригодным к эксплуатации.

4 СРЕДСТВА ПОВЕРКИ

4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3.1-8.3.2

Установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14)

8.2.1, 8.3.2

Вольтметр универсальный В7-78/1, диапазон измерений напряжения переменного тока до 750 В, пределы допускаемой абсолютной погрешности от ±(0,0006Ux+0,0004Unp) до ±(0,0006Ux+0,0003Unp) в диапазоне частот от 10 Гц до 20 кГц

8.3.2

Секундомер электронный «Интеграл С-01», диапазон измерения интервалов времени (0,01 ...35999,9) с, погрешность измерения ±(9,6 10’6 Тх+0,01) с.

8.2, 8.3

Источник питания HY5003-2

8.2, 8.3

Пульт проверки ПП-БУЭ 13Г.85.00.00

8.2, 8.3

Эмулятор МПСУиД 12Г.41.00.00

8.2, 8.3

ПЭВМ типа IBM PC/AT, оснащённая программным обеспечением «BUEl.exe»

  • 4.2 Допускается применение других средств поверки, отличающихся от приведённых в таблице 2, при условии обеспечения ими определения метрологических характеристик с требуемой точностью.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К ПОВЕРИТЕЛЯМ
  • 5.1 При выполнении измерений должны быть соблюдены требования Приказа Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0, ГОСТ 12.3.019-80, а также требования эксплуатационной документации на БУЭ.

  • 5.2 К поверке БУЭ допускаются лица, изучившие настоящую методику, руководство по эксплуатации БУЭ и средств поверки, имеющие квалификационную группу по технике безопасности не ниже III при работе на установках до 1000 В.

6 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                          25 ± 10;

  • - относительная влажность, %                                   до 80;

  • - напряжение на источнике питания, В                            50 ± 1.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки БУЭ и средства поверки БУЭ должны быть выдержаны в условиях поверки не менее двух часов.

  • 7.2 БУЭ и средства поверки БУЭ должны быть подготовлены к работе в соответствии с требованиями эксплуатационных документов.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие БУЭ следующим требованиям:

  • - соответствие комплектности требованиям эксплуатационных документов;

  • - отсутствие механических повреждений;

  • - наличие и целостность пломб;

  • - целостность разъемов;

  • - соответствие маркировки и заводского номера требованиям эксплуатационных документов.

  • 8.1.2 Результаты внешнего осмотра считают положительными, если выполняются условия п.8.1.1.

  • 8.2 Опробование

    • 8.2.1 При опробовании проверяется:

  • - возможность включения БУЭ;

  • - функционирование индикации;

  • - идентификацию заводского номера и даты выпуска;

  • - идентификацию версии программного обеспечения (далее ПО).

  • 8.2.2 Собрать схему поверки в соответствии с Приложением А. Включить источник питания, установить напряжение постоянного тока 50 В. Проконтролировать с помощью вольтметра, что установленное значение напряжения на источнике питания находится в пределах (50 ± 1) В. Включить пульт проверки ПП-БУЭ (далее - ПП-БУЭ). На ПП-БУЭ установить переключатели SA1 «Линия» в положение 1, SA2 «ИП1» и SA3 «ИП2» в положение «Вкл», SA6 «Канал изм. тока» в положение «II», SA7 «Проверка» в положение «От калибратора».

  • 8.2.3 Для проверки идентификации заводского номера, даты выпуска и идентификационных данных ПО БУЭ запустить на ПК программу «Анализатор обмена МСУЛ» (исполняемый файл - «Sav_Msul.exe»). В программе «Анализатор обмена МСУЛ» нажать кнопку «Программатор». В окне «Программатор МСУЛ» в поле «Порт» выбрать «USB», в поле «Тип блока» выбрать «СИ», в поле «СИ» выбрать «БУЭ». Нажать кнопку «Чт.Идентиф» (см. Рисунок 1).

Результаты идентификации ПО отображаются в строке «Версия про гр.»

Сравнить идентификационные данные ПО с данными, приведёнными в таблице 3.

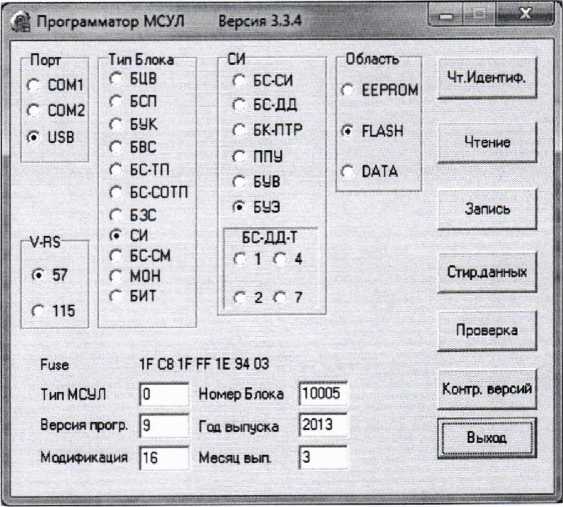

Рисунок 1 - Определение номера версии программного обеспечения

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BUE.a90

Номер версии (идентификационный номер) ПО

не ниже 9

Цифровой идентификатор ПО

-

  • 8.2.4 Результаты опробования считают положительными, если при включении БУЭ происходит индикация всех светодиодов, заводской номер и дата выпуска БУЭ, отображающиеся в окнах «Номер Блока», «Год выпуска», «Месяц вып.», совпадают с указанными на корпусе, а номер версии программного обеспечения, отображающийся в окне «Версия прогр.», соответствует приведённому в таблице 3.

8.3 Определение метрологических характеристик

  • 8.3.1 Определение абсолютной погрешности при измерении напряжения переменного тока

  • 8.3.1.1 Для определения абсолютной погрешности на персональном компьютере запустить программу «BUEl.exe» (см. Рисунок 2).

Рисунок 2 - Программа «BUEl.exe»

  • 8.3.1.2 В открывшемся окне нажать кнопку «Старт USB». После того как поле «USB» окрасится в зеленый цвет (см. Рисунок 3), с помощью эталона единицы напряжения переменного тока (далее - эталон) задать значение напряжения переменного тока 0,063 В.

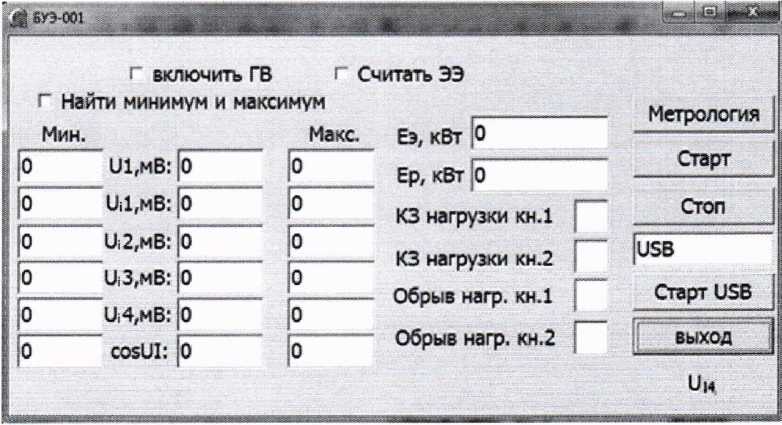

Рисунок 3 - Программа «BUEl.exe». «Старт USB»

  • 8.3.1.3 Установить галочку «Найти минимум и максимум» (см. Рисунок 3). Дождаться появления значений в полях «Мин.» и «Макс.» для параметров «Ш» и «Uil» и записать значения в протокол поверки. Снять галочку «Найти минимум и максимум».

  • 8.3.1.4 Абсолютную погрешность измерения напряжения по входу измерения напряжения A(U), В, рассчитать по формулам:

A(U) МИН ™ U1 мин ~ иэт,

(1)

(2)

A(U) макс U1 макс “ Ust,

где иэт - значение напряжения переменного тока, заданное эталоном, В;

UI(mhh) - значение напряжения переменного тока, измеренное БУЭ, в поле «Мин.», В; и1(макс) - значение напряжения переменного тока, измеренное БУЭ, в поле «Макс.», В. Из двух полученных абсолютных значений погрешности выбрать наибольшую по модулю.

  • 8.3.1.5 Абсолютную погрешность измерения напряжения по входу измерения тока A(Ui), В, рассчитать по формулам:

  • (3)

  • (4)

где иэт - значение напряжения переменного тока, заданное эталоном, В;

Uil(MHH) - значение напряжения, полученное программой в поле «Мин.», В;

Uil(макс) - значение напряжения, полученное программой в поле «Макс.», В. Из двух полученных абсолютных значений погрешности выбрать наибольшую по модулю.

  • 8.3.1.6 Снять галочку «Найти минимум и максимум» и повторить измерения по 8.3.1.2 -8.3.1.5 для значений напряжения 0,205; 0,346; 0,488; 0,632 В.

  • 8.3.1.7 Повторить измерения по 8.3.1.2 - 8.3.1.6 по входу измерения тока (Ui) при положениях «12», «13», «14» переключателя SA6 «Канал изм. тока».

  • 8.3.1.8 Результаты считаются положительными, если абсолютная погрешность: по входу измерения (U) находится в интервале ±0,0123 В, по входу измерения (Ui) находится в интервале ±0,0125 В.

  • 8.3.2 Определение относительной погрешности при измерении активной электрической энергии

  • 8.3.2.1 Установить переключатель SA6 «Канал изм. тока» в положение «12, 13», в окне программы «BUEl.exe» нажать кнопку «Метрология». Подключить вольтметр к гнездам Up, Un. Контролируя вольтметром значения напряжения, установить на эталоне значение номинального напряжения БУЭ 0,49 В (по входу U БУЭ). Подключить вольтметр к гнездам 1р и 1п. Контролируя вольтметром значения напряжения, установить на эталоне значение напряжения 0,1 В (по входу Ui БУЭ).

  • 8.3.2.2 В появившемся окне (см. Рисунок 4) нажать кнопку «СТАРТ».

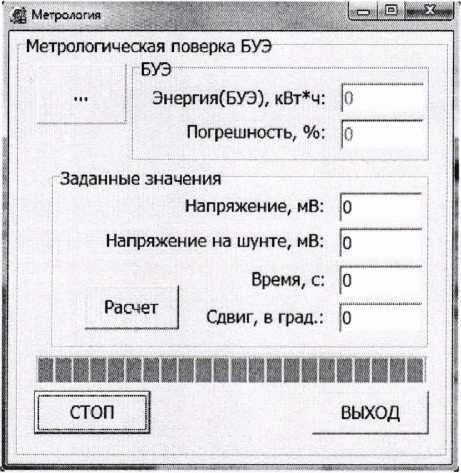

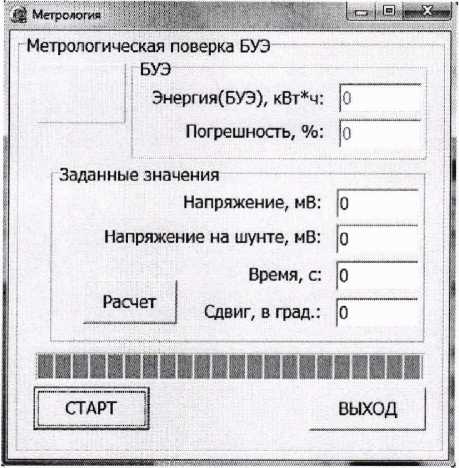

Рисунок 4 - Окно «Метрология» программы «BUE1 .ехе»

Название кнопки изменится на «СТОП», В этом режиме программа ожидает смены показаний счетчика (см. Рисунок 5).

Рисунок 5 - Ожидание смены показаний счетчика

Процесс ожидания занимает случайное время от 2 до 12 секунд в зависимости от исходного состояния счетчика. В процессе ожидания оператор должен находиться в готовности к запуску секундомера. После завершения процесса синхронизации, в момент изменения окна «Метрология» и началом отсчёта времени программой (см. Рисунок 6), запустить секундомер.

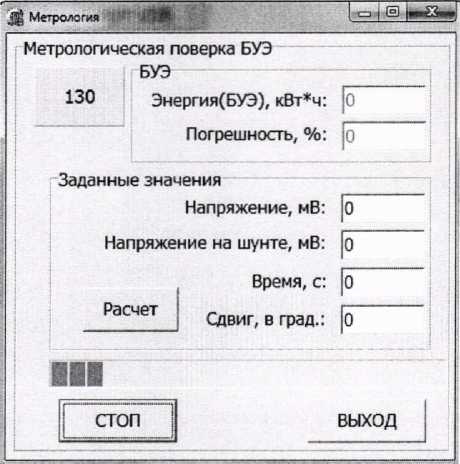

Рисунок 6 - Окно «Метрология». Процесс измерений

После завершения цикла измерения оператору необходимо остановить счет секундомера и окно «Метрология» примет следующий вид (см. Рисунок 7).

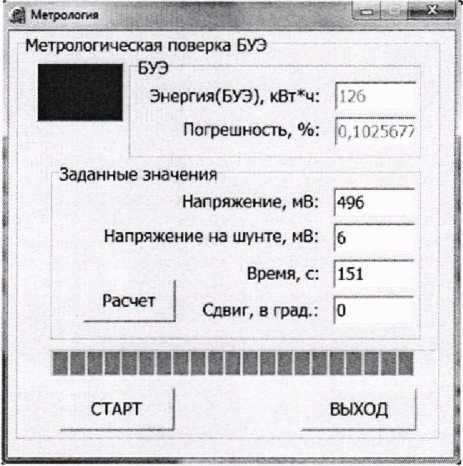

Рисунок 7 - Окно «Метрология». Окончание измерений

  • 8.3.2.3 По результатам измерения, в окне «Метрология» (см. Рисунок 7) заполнить поля:

  • - заданное напряжение, мВ;

  • - заданное напряжение на шунте, мВ;

  • - время, измеренное секундомером, с;

  • - заданный угол сдвига между током и напряжением, °.

Нажать кнопку «Расчет». Дождаться появления значений в полях «Энергия (БУЭ), кВт ч» и «Погрешность, %».

  • 8.3.2.4 Относительная погрешность измерений активной электрической энергии 8Е, % рассчитывается по формуле

    •100,

(5)

где

Еизм - значение электроэнергии, измеренное БУЭ, кВт ч.

Ерасч - значение электроэнергии, кВт ч, рассчитанное по формуле

U-I-t-cos<p

(6)

3600

где, t - значение времени, измеренное секундомером, с

cos<p = 1 - сдвиг по фазе, при <р = 0°;

3600 - перевод секунд в часы, с/ч;

U - значение измеряемого электрического напряжение в контактной сети переменного тока, В, рассчитанное по формуле

U =U3-K1                                 (7)

где, U3- значение напряжения, заданное эталоном по входу измерения напряжения, В;

К1 = 50829,021- коэффициент преобразования измеряемого напряжения в контактной сети трансформатором напряжения и делителем напряжения;

I - значение измеряемого электрического тока в контактной сети переменного тока, А, рассчитанное по формуле

1=иш-К2                                (8)

где, иш - значение напряжения, заданное эталоном по входу измерения тока, В;

К2 = 400 А/В - коэффициент преобразования измеряемого тока контактной сети трансформатором тока и делителем напряжения в напряжение;

  • 8.3.2.5 Повторить измерения по п.п. 8.3.2.1 - 8.3.2.4, устанавливая по входу Ui значения напряжения 0,35; 0,55; 0,8; 1,0 В.

  • 8.3.2.6 Результаты считают положительными, если относительная погрешность измерения активной электрической энергии находится в диапазоне ±1 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки заносят в протокол поверки, рекомендуемая форма которого приведена в приложении Б.

  • 9.2 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с Приказом Минпромторга № 1815 от 02.07.2015 г.

  • 9.3 При отрицательных результатах поверки, оформляют извещение о непригодности к применению с указанием причин непригодности в соответствии с Приказом Минпромторга № 1815 от 02.07.2015 г.

Приложение А (обязательное) Схема подключения БУЭ

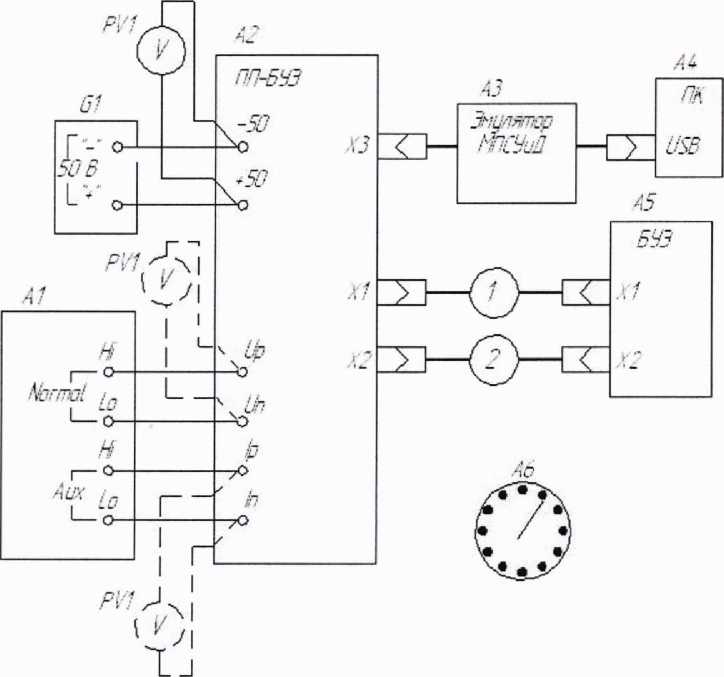

Рисунок А1 - Схема подключения БУЭ

Таблица А1 - Перечень наименований и обозначений блоков и кабелей на схеме поверки

Обозначение

Расшифровка

А1

Установка поверочная универсальная УППУ-МЭ

А2

Пульт проверки ПП-БУЭ 13Г.85.00.00

АЗ

Эмулятор МПСУиД 12Г.41.00.00

А4

Персональный компьютер

А5

Блок учета электроэнергии БУЭ 12Б.64.00.00

А6

Секундомер электронный «Интеграл С-01»

G1

Источник питания HY 5003-2

PV1

Вольтметр универсальный В7-78/1

1

Кабель 1 13Г.85.00.10

2

Кабель 2 13Г.85.00.20

Приложение Б

(рекомендуемое)

Форма протокола поверки

Протокол поверки №_______ от ___________

Блок учёта электроэнергии БУЭ, зав.номер

Поверено в соответствии с:

МП 12Б.64.00.00-2018 «ГСП. Блоки учёта электроэнергии БУЭ. Методика поверки»

Условия проведения поверки:

температура окружающего воздуха, °C

относительная влажность, %

Результаты поверки:

Внешний осмотр___________________________________________________

соответствует/ не соответствует

Опробование______________________________________________________

соответствует/ не соответствует

Таблица Б.1 - Определение абсолютной погрешности при измерении напряжения переменного тока

Заданные параметры напряжения переменного тока и, В

Измеренное значение

Пределы допускаемой абсолютной погрешности

U1, В

дш, в

и,1, в

дио, в

U12, в

AUi2, В

Ui3, в

дцз, в

Ui4, В

ди;4,

В

доп, В

ди^оп, в

0,063

МИН.

макс.

0,205

мин.

макс.

0,346

мин.

±0,0123

±0,0125

макс.

0,488

мин.

макс.

0,632

мин.

макс.

Таблица Б.1 - Определение относительной погрешности при вычислении активной электриче ской энергии

Значение напряжения, заданное по входу U, В

Значение напряжения, заданное по входу Ui, В

Время, измеренное секундомером t„, с

Количество электрической энергии, измеренное БУЭ Ебуэ, кВт ч

Расчётное значение электрической энергии

Еэт, кВт ч

Относительная погрешность измерения активной электрической энергии 8Е,%

Пределы допускаемой относительной погрешности измерения активной электрической энергии 6ЕДоп,%

1

0,49

0,10

±1,0

2

0,35

3

0,55

4

0,80

5

1,00

Заключение ______             Поверку провел_________/

годен / не годен                                 подпись        ФИО

Дата поверки «___»__________________20___г.
