Методика поверки «Полигон пространственный эталонный "Дальневосточный" » (651-21-030 МП )

СОГЛАСОВАНО

Первый заместитель генерального

директора - заместитель по научной работе ФГУП «ВНИЙФТРИ»

А.Н. Щипунов

С/ 2021 г.

Государственная система обеспечения единства измерений Полигон пространственный эталонный «Дальневосточный» МЕТОДИКА ПОВЕРКИ 651-21-030 МП р.п. Менделеево

2021 г.

• 1.1 Настоящая методика распространяется на полигон пространственный эталонный «Дальневосточный» (далее - полигон), заводской номер № Пс-0002, изготовленный ООО «Геомастер», г. Хабаровск, и устанавливает методы и средства его первичной и периодической поверок.

Прослеживаемость по государственной поверочной схеме для координатно-временных измерений, утвержденной приказом Госстандарта № 2831 от 29 декабря 2018 г., обеспечена.

• 1.2 Объем первичной и периодической поверок приведен в таблице 1.

Интервал между поверками - три года.

• 2.1 При проведении поверки выполнить операции, указанные в таблице 1.

Таблица 1

• 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 2.3 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1, поверка прекращается и полигон признается непригодной к применению.

• 3.1 Поверка должна проводиться в климатических условиях, соответствующих рабочим условиям применения эталонов и поверяемого полигона:

• - температура окружающего воздуха от минус 20 до плюс 40 °C;

• - атмосферное давление от 90 до 100 кПа;

• - относительная влажность воздуха не более 80 %.

• 3.2 Перед проведением поверки выполнить следующие подготовительные работы:

• - проверить комплектность полигона, в соответствии с ЭД;

• - проверить наличие действующих свидетельств (аттестатов) о поверке эталонов;

• - средства поверки должны быть выдержаны в текущих климатических условиях не менее 1 ч.

• 4.1 К проведению поверки допускаются лица с высшим или средним техническим образованием, аттестованные в качестве поверителей в области геодезических средств измерений и изучившие настоящую методику, документацию на полигон и эксплуатационную документацию на используемые средства поверки.

• 5.1 Для поверки применять средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

• 5.2 Вместо указанных в таблице 2 средств поверки допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемого полигона с требуемой точностью.

• 5.3 Применяемые при поверке средства измерений должны быть исправны, поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

• 6.1 При проведении поверки необходимо соблюдать:

• - требования по технике безопасности, указанные в эксплуатационной документации (далее - ЭД) на используемые средства поверки;

• - правила по технике безопасности, действующие на месте поверки;

• - ГОСТ 12.1.040-83 «ССТБ. Лазерная безопасность. Общие положения»;

• - ГОСТ 12.2.007.0-75 «ССТБ. Изделия электротехнические. Общие требования безопасности».

• 7.1.1 При внешнем осмотре пунктов полигона установить:

• - соответствие техническим документам, комплектности, маркировки;

• - оценить подъезд и подход к пунктам;

• - определить внешнее состояние пунктов и их центров, наличие нумерации или их обозначение;

• - оценить состояние знаков, сооружений-ограждений с целью безопасности их для средств измерений и лиц, выполняющих поверку;

• - оценить условия и обеспеченность удобства установки измерительных приборов и приспособлений, возможность центрирования средств измерений;

• - с помощью электронного тахеометра, устанавливаемого на каждом пункте, проверяют наличие прямой видимости между пунктами полигона;

• - с помощью электронного тахеометра на пунктах полигона оценивают видимость верхней полусферы на углах возвышения (> 15°).

• 7.1.2 Результаты поверки считать положительными, если результаты внешнего осмотра удовлетворяют п. 7.1.1. В противном случае полигон бракуется, дальнейшие операции поверки не производят.

• 8.1 При опробовании установить соответствие полигона следующим требованиям:

- отсутствие качки и смещений пунктов полигона;

- плавность и равномерность движения подвижных частей.

Если перечисленные требования не выполняются, аппаратуру признают негодной к применению, дальнейшие операции поверки не производят.

• 8.2 Результаты поверки считать положительными, если результаты опробования и проверки работоспособности удовлетворяют п. 8.1.

• 9.1 Определение абсолютной погрешности измерений длин линий между пунктами полигона

  • 9.1.1 На пунктах полигона расположить аппаратуру космической навигационной системы - аппаратуру из состава ГЭТ 199-2018 согласно РЭ. Включить аппаратуру для приёма данных ГНСС.

  • 9.1.2 Произвести измерения на всех пунктах полигона в течении суток с сохранением файлов записи данных через каждый час и интервалом сбора данных через 30 секунд.

  • 9.1.3  Используя USB-кабель произвести передачу полученных измерений в персональный компьютер с помощью программного обеспечения (далее - ПО) Giodis произвести обработку выполненных измерений.

  • 9.1.4 Вычислить приращения координат между пунктами по формулам (1):

АВ = Ва - ВЬ,

AL = La - Lb,       (1)

AH = Ha-Hb,

где В, L, Н - значения координат пункта:

а, Ь, - номера пунктов;

АВ; AL; АН - приращения координат между пунктами.

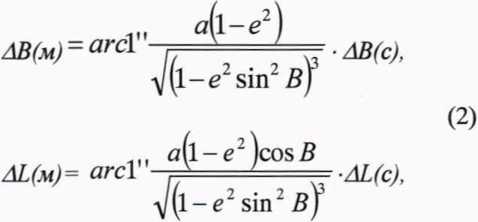

Перевести значения приращения координат в плане (широты и долготы) из угловых секунд в метры по формулам (2):

где а - большая полуось эллипсоида, м;

е первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (arc 1").

• 9.1.5 Определить абсолютную погрешность измерений длин линий в полигоне по формулам (3):

5_ИЗм = 7(Д^)² + (AL)² + (ДН)²  ,

(3)

AS ^— S_nac ^— S_H3M,

где S_H3M - приращение координат (расстояние) между пунктами, полученное с помощью КНС - аппаратуры из состава ГЭТ 199-2018;

S_nac -значение приращения координат (расстояния) между пунктами по паспорту.

• 9.1.6 Результаты поверки считать положительными, если значения абсолютной погрешности измерений длин линий между пунктами полигона находятся в пределах, определяемых по выражению ±(1+1 • 10'⁶L) мм, где L - измеренная длина в миллиметрах.

• 9.2 Определение абсолютной погрешности измерений длин линий линейного базиса

  • 9.2.1 Установить лазерный дальномер из состава ГЭТ 199-2018 на пункт № 1 и привести его в рабочее положение согласно РЭ.

  • 9.2.2 Установить призменный отражатель на пункте № 2 и привести его в рабочее положение согласно РЭ.

  • 9.2.3 Установить метеостанции на пунктах № 1 и № 2.

  • 9.2.4 Ввести показания метеоусловий в лазерный дальномер. Выполнить измерения расстояния между пунктами № 1 и № 2 при помощи лазерного дальномера не менее 20 раз с фиксацией метеоусловий. При изменении метеоусловий (на любой из двух метеостанций) во время измерений более чем на t = 0,5 С°, d = 0,133 кПа и f = 5 %, измерения остановить. Ввести новые значения метеоусловий в лазерный дальномер и продолжить измерения. Записать результаты измерений во внутреннюю память лазерного дальномера или журнал измерений (в электронном или бумажном формате).

  • 9.2.5  Выполнить вышеизложенную процедуру последовательно между всеми оставшимися пунктами линейного базиса, а именно: № 1 - № 3, № 1 - № 4, № 1 - № 5. № 1 - № 6, № 1 - № 7, № 1 - № 8.

  • 9.2.6 Выполнить измерения по п.п. 9.2.1 - 9.2.5, переставляя лазерный дальномер на пункты № 2, № 3, № 4, 5, № 6, № 7, № 8, в прямом и обратном направлениях, т.е. с пункта № 2 провести измерения расстояний между пунктами № 2 - № 1, № 2 - № 3, № 2 - № 4, № 2 - № 5, № 2 - № 6, № 2 - № 7, № 2 - № 8 и т.д. для всех оставшихся пунктов.

  • 9.2.7 Абсолютная погрешность А, измерений длин линий линейного базиса вычисляется по формуле (4):

^i~ L_nac L_H3Mi ,                  (4)

где L_H3M1 - значение длины, полученное с помощью лазерного дальномера из состава ГЭТ 199-2018 в i-ый прием измерений;

L_nac - значение длин линий между пунктами по паспорту;

i - номер приёма измерений.

Максимальные значения абсолютной погрешности измерений длин линий линейного базиса считаются значениями абсолютной погрешности измерений длин линий линейного базиса.

• 9.2.8  Результаты поверки считать положительными, если значения абсолютной погрешности измерений длин линий линейного базиса находятся в пределах, определяемых по выражению ±(1+Г 10’⁶ L) мм, где L - измеренная длина базиса в миллиметрах.

• 10.1 Результаты обработки измерений метрологических характеристик приведены в п.п.

• 9.1 и 9.2.

• 11.1 Результаты поверки полигона подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца полигона или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке и (или) в паспорт полигона вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.
