Методика поверки «ГСОЕИ. Сигнализаторы оксида углерода RGY 000 MBP4» (МП 242-0308-2006)

Приложение А к руководству по эксплуатации УТВЕРЖДАЮ Заместитель руководителя ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" ________________ В.С. Александров "17" января 2006 г.

Государственная система обеспечения единства измерений

Сигнализаторы оксида углерода RGY 000 MBP4 МЕТОДИКА ПОВЕРКИ

МП 242 - 0308 - 2006

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" _________________ Л.А. Конопелько "__"__________ 2006 г.

___________________ Т.Б. Соколов

Санкт-Петербург 2006 г.

Настоящая методика поверки распространяется на сигнализаторы RGY 000 MBP4 (далее -сигнализаторы), выпускаемые фирмой "Seitron s.r.l.", Италия и устанавливает методы их первичной поверки при ввозе на территорию РФ и после ремонта, периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

• 1      Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

1.2 Если при проведении той или иной операции поверки получен отрицательный результат,

дальнейшая поверка прекращается.

• 2      Требования безопасности

При проведении поверки должны быть соблюдены следующие требования безопасности:

• 2.1     должны выполнятся требования техники безопасности в соответствии с "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденными Госгортехнадзором РФ;

• 2.2     должны выполнятся требования техники безопасности для защиты персонала от поражения электрическим током согласно ГОСТ 12.2.007.0-75;

• 2.3     не допускается сбрасывать ПГС в атмосферу рабочих помещений;

• 2.4     помещение должно быть оборудовано приточно-вытяжной вентиляцией.

• 3      Средства поверки

3.1 При проведении поверки должны быть применены средства, указанные в таблице 2 Таблица 2

• 4 Условия поверки

  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

    • -       температура окружающего воздуха, °C                                        20 ± 5

    • -      относительная влажность окружающего воздуха, %                       от 30 до 80

    • -       атмосферное давление, кПа                                              84,4 до 106,7

    • 4.2     Расход ГСО-ПГС, дм³ •мин^-1 (если не указано иное)                             0,4 ± 0,1

    • 4.3     Время подачи ПГС (если не указано иное), с, не менее:

    • - датчик метана SGYMETV4NC                                            60

    • - датчик оксида углерода SGYCO0V4NC                                      270

• 4.4     ГСО-ПГС в баллонах под давлением должны быть выдержаны в помещении, в котором проводится поверка, в течение 24 ч, сигнализатор - 2 ч.

• 4.5     Пригодность ГСО-ПГС в баллонах под давлением должна быть подтверждена паспортами на них.

• 5      Подготовка к поверке

Перед проведением поверки следует:

• 5.1     проверить комплектность сигнализатора в соответствии с его технической документацией (при первичной поверке);

• 5.2     подготовить сигнализатор к работе в соответствии с требованиями Руководства по эксплуатации.

• 6      Проведение поверки

  • 6.1    Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие сигнализатора следующим требованиям:

• -       маркировка должна соответствовать требованиям нормативной документации на сигнализатор;

• -       сигнализатор и линии связи не должен иметь повреждений, влияющих на работоспособность.

Сигнализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

• 6.2     Опробование

  • 6.2.1 При опробовании проводится автоматическая проверка функционирования сигнализатора в следующем порядке:

• -       включить сигнализатор в сеть питания, должны загореться зеленые светодиоды    и "~";

• -       на дисплее в течение примерно 2 с должна отображаться надпись:

seitron s.l.r.

RGY -0MBP4 00nnnn,

где 00nnnn - номер версии программного обеспечения сигнализатора.

-      после этого на дисплее должны отображаться основные данные (по всем 4-м измеритель

ным каналам; если измерительный канал неактивен, то на дисплее отображается "---"). Результат проверки функционирования считают положительными, если по окончании времени прогрева отсутствует сигнализация об отказах:

• - прерывистое свечение желтого светоДиоДа А и непрерывный звуковой сигнал;

• - символы G или F в конце каждой строки, соответствующей подключенному датчику, на Дисплее сигнализатора.

• 6.3 Определение метрологических характеристик

  • 6.3.1 Определение основной погрешности сигнализатора следует проводить в следующем порядке:

• 1) собрать схему поверки в соответствии с рисунком А.2.1 (Приложение А.2);

• 2)      подать на датчик поверяемого измерительного канала сигнализатора с помощью специ

альной насадки ГСО-ПГС (Приложение А.1, соответственно определяемому компоненту) в последовательности №№ 1 - 2 - 3 - 2 - 1 - 3 (при первичной поверке) или №№ 1 -2-3 (при периодической);

• 3)      зафиксировать установившиеся показания дисплея сигнализатора по соответствующему измерительному каналу;

• 4)     основную приведенную погрешность сигнализатора рассчитать по формуле:

/0 =          • 100,                                           (1)

^Сп

где C      - установившиеся показания сигнализатора по поверяемому измерительному ка

налу при подаче i-й ПГС, довзрывоопасная концентрация метана, % НКПР, или объемная доля оксида углерода, млн^-1;

С_д     - действительное значение концентрации определяемого компонента в i-й ПГС,

довзрывоопасная концентрация метана, % НКПР, или объемная доля оксида углерода, млн^-1;

С - верхняя граница диапазона измерений, в котором нормированы пределы допускаемой основной приведенной погрешности, довзрывоопасная концентрация метана, % НКПР, или объемная доля оксида углерода, млн^-1;

• 5)      основную относительную погрешность сигнализатора рассчитать по формуле:

С - С

So =       ^j • 100,                                         (2)

^СД

• 6)      повторить операции по пп. 2) - 5) для всех измерительных каналов сигнализатора; Результаты определения основной погрешности сигнализатора считают положительными,

если основная погрешность сигнализатора во всех точках поверки не превышает пределов, приведенных в таблице А.3.1 приложения А.3.

• 6.3.2 Определение вариации показаний сигнализатора

Определение вариации показаний сигнализатора допускается проводить одновременно с определением основной погрешности по п. 6.3.1.

Значение приведенной вариации показаний рассчитывают по формуле: Сб - см

^Сп

где     С^м, С^б - установившиеся показания сигнализатора по поверяемому измерительному ка

налу при подаче ПГС №2 при подходе к точке поверки со стороны меньших и больших значений соответственно, довзрывоопасная концентрация метана, % НКПР, или объемная доля оксида углерода, млн^-1.

Значение относительной вариации показаний рассчитывают по формуле:

сб - С^м

o_s= -    -I • 100,                                          (4)

^СД

Результаты определения вариации показаний сигнализатора считают положительными, если вариация показаний по всем измерительным каналам не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.3.3 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.3.1 при подаче ПГС № 3 в следующем порядке: 1) снять насадку с датчика сигнализатора;

2) открыть баллон с ПГС № 3 (соответственно определяемому компоненту), ПГС пропус-

кать через газовую схему в течение 60 с (при длине соединительных трубок не более 1,0 м);

надеть насадку на корпус датчика сигнализатора и включить секундомер; зафиксировать показания сигнализатора по поверяемому измерительному каналу:

- для датчика метана RGYMETV4NC                        через 20 с (t1) и 60 с (t2)

- для датчика оксида углерода RGYCO0V4NC               через 180 с (t1) и 360 с (t2)

Результаты определения времени установления показаний считают удовлетворительными, если выполняется условие: где С t1 ,С t2 - показания датчика через время t1 и t2 после подачи ПГС, довзрывоопасная концентрация метана, % НКПР, или объемная доля оксида углерода, млн^-1.

Оформление результатов поверки

Результаты поверки оформляются протоколом произвольной формы.

Положительные результаты первичной и периодической поверок оформляются свидетельством о поверке установленной формы по ПР 50.2.006-94.

При отрицательных результатах поверки сигнализатор не допускают к применению и выдают извещение о непригодности установленной формы по ПР 50.2.006-94.

Приложение А.1

(обязательное)

Технические характеристики ГСО-11ГС, используемых при поверке сигнализатора

Приложение А.2

(рекомендуемое)

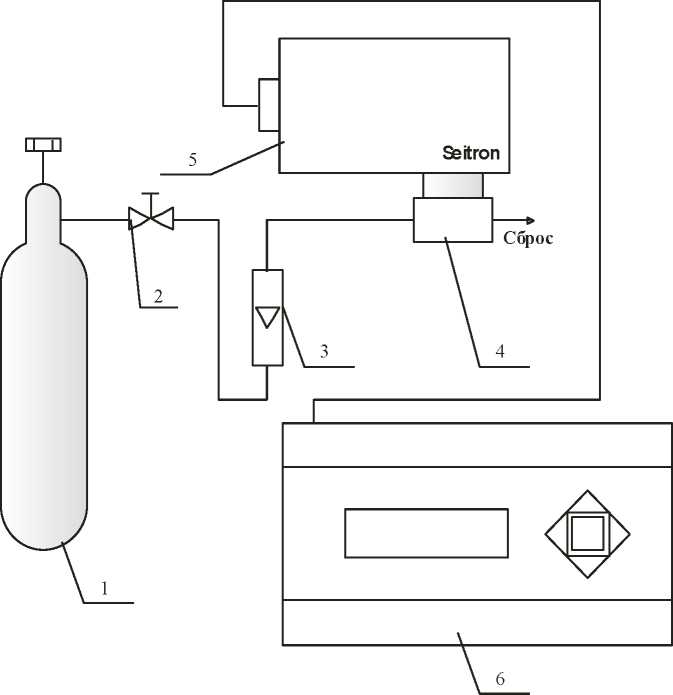

Схема подачи ГСО-ПГС из баллонов под давлением на сигнализатор

• 1 - баллон с ПГС;

• 2 - вентиль точной регулировки;

• 3 - индикатор расхода (ротаметр);

• 4 - насадка;

• 5 - датчик (SGYCO0V4NC или SGYMETV4NC);

• 6 - блок управления и сигнализации.

Рисунок А.2.1 - Схема подачи ГСО-ПГС из баллонов под давлением на сигнализатор

Приложение А.3

Основные метрологические характеристики сигнализатора

Таблица А.3.1

8
