Методика поверки «ИНКЛИНОМЕТРЫ ИНТЕЛЛЕКТУАЛЬНЫЕ ЦИФРОВЫЕ ZET 7054 и ZET 7154» (МП ЭТМС.401260.001 )

УТВЕРЖДАЮ

аместитель директора

иной метрологии

Н.В. Иванникова

ИНКЛИНОМЕТРЫ ИНТЕЛЛЕКТУАЛЬНЫЕ ЦИФРОВЫЕ

ZET 7054 и ZET 7154

МЕТОДИКА ПОВЕРКИ

ЭТМС.401260.001 МП

ООО «ЭТМС»

Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок инклинометров интеллектуальных цифровых ZET 7054 и ZET 7154 (далее по тексту инклинометры) процессе их эксплуатации.

Инклинометры предназначены предназначенные для измерения углов наклона сооружений, конструкций, либо контролируемых элементов конструкций по двум координатным осям и передачи полученной информации по каналам физических интерфейсов RS-485 или CAN во внешнюю сеть.

Первичной поверке инклинометры подвергаются при выпуске из производства и после ремонта.

Интервал между поверками -1 год.

• 1.1 Для проведения поверки выполняются операции, указанные в таблице 1.1.

Таблица L1

• 3.1    При проведении поверки должны применяться нижеуказанные эталонные средства:

Квадрант оптический КО, Госреестр № 26905-04 (диапазон измерений от 0° до 360°, пределы допускаемой абсолютной погрешности: ±10’).

• 3.2    Вспомогательное оборудование:

- металлическая балка с ровной плоской поверхностью (степень точности по плоскостности и прямолинейности №16 по ГОСТ 24643-81), минимальные габаритные размеры: длина 45 см, ширина 11 см, толщина 5 мм. Угол наклона поверхности относительно горизонта должен регулироваться от минус 15° до плюс 15°.

Примечание —указанные средства поверки допускается заменять другими, с метрологическими и техническими характеристиками не хуже приведенных.

• 4.1  При выполнении операций поверки должны быть соблюдены требования техники безопасности, регламентированные ГОСТ 12.1.030 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление», ГОСТ 12.3.019-80 «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими на предприятии правилами по технике безопасности.

• 4.2  Любые подключения к инклинометру производить только при отключенном питании инклинометра.

• 4.3  К работе с инклинометром должны допускаться лица, изучившие руководство по эксплуатации.

• 5.1  При проведении поверки соблюдают следующие условия:

• -   температура окружающего воздуха от +10°С до +ЗО°С.

• 5.2  Перед проведением поверки поверитель должен:

• -    изучить руководство по эксплуатации (РЭ) поверяемого инклинометра и используемых средств поверки и подготовить их к работе;

~ проверить исправность соединительных кабелей.

• - подготовить средства поверки и вспомогательное оборудование к работе в соответствии с эксплуатационной документацией (ЭД). Поверяемый инклинометр и используемые средства поверки должны быть заземлены и выдержаны во включенном состоянии в нормальных условиях в течение времени, указанного в ЭД.

• 6.1 Внешний осмотр

При проведении внешнего осмотра визуально проверяется:

~ отсутствие механических повреждений корпуса инклинометра и его лицевой панели;

~   отсутствие механических повреждений разъемов;

-   наличие на инклинометре необходимой маркировки.

Кроме того, проверяется наличие эксплуатационной документации, входящей в комплект поставки инклинометра (паспорт и руководство по эксплуатации).

При обнаружении механических дефектов, а также при несоответствии маркировки или комплектности эксплуатационной документации определяют возможность дальнейшего использования инклинометра по назначению.

• 6.2  Опробование

При первичной поверке установить инклинометр на ровную горизонтальную поверхность, при периодической поверке ZET 7154 - по фактическому месту монтажа. Вывести инклинометр в рабочий режим в соответствии с описанием, приведенным в руководстве по эксплуатации.

Инклинометр считается прошедшим опробование, если при введении его в рабочий режим, мигает световой индикатор синего и зеленого цвета.

• 6.3  Определение идентификационных  данных  программного

обеспечения

При определении идентификационных данных программного обеспечения определяется соответствие программного обеспечения таблице 1 из Описания типа.

Номер верам ПО:

Отмена

Контрольная сумма (md5):

j. -ОЕщие Инфсрмасмит.. •   . 0£ьХ_и ^.2_Х;_^Настоойка

Г , Смещение: ,_г|   .‘Диагностика- i Метрология

Идентификационные данные ПО

Ицентиф. наименование ПО:

Рисунок 1

• 6.4 Определение основной абсолютной погрешности измерений угла наклона.

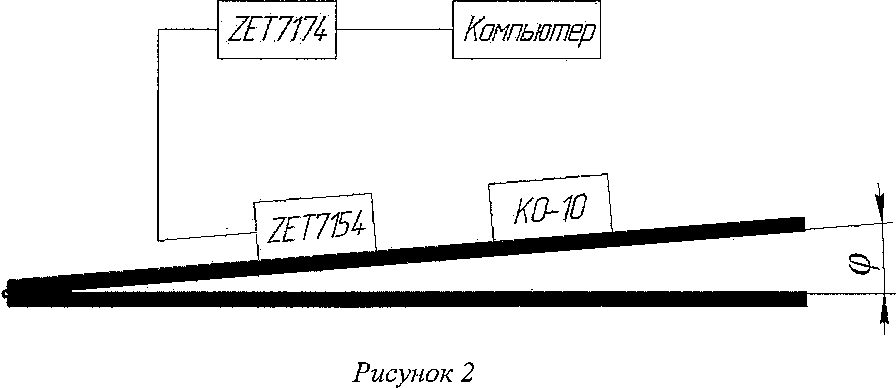

  • 6.4.1 Закрепить инклинометр и квадрант на технологической балке. Установить балку под углом <^_о⁼О градусов, контролируя угол наклона по квадранту (Рисунок 2). Зафиксировать показания квадранта ((p_KiJ) с точностью до секунд.

  • 6.4.2 Установить инклинометр на балку в направлении увеличения угла по оси Х+ в соответствии с маркировкой на корпусе инклинометра.



  • 6.4.3 Выждать 20 минут для выхода инклинометра в рабочий режим и зафиксировать его показания по оси X (ф_м/__г).

  • 6.4.4 Установить технологическую балку под углом ф₂.5⁼2,5 градуса. Зафиксировать показания квадранта (^д) ^с точностью до секундт

  • 6.4.5 Выждать 20 минут для выхода инклинометра в рабочий режим и зафиксировать его показания по оси X (^_k2j).

  • 6.4.6 Повторить пункты 6.4.1-6.4.5 для осей Х-, Y+, Y- в соответствии с маркировкой на инклинометре.

  • 6.4.7 Рассчитать разницу показаний инклинометра по формуле (р 1ИЗМ = (p_u2j - <Puij, где (p_u2i и (p_uIj показания, за фиксированные в п.6.4.5 и п.6.4.3 соответственно.

  • 6.4.8 Рассчитать разницу показаний квадранта КО-10 по формуле <р ;эт = (р_к2_1 - <p_K]j, где (p_K2j и <p_Kli показания, за фиксированные в п.6.4.4 и п.6.4.1 соответственно.

  • 6.4.9 Рассчитать погрешность инклинометра по формуле Ar/> j= <р _;изм -(р ;ЭТ

  • 6.4.10 Погрешность не должна превышать значения ± (0,045°+0,045х|ф|).

6.5 Проведение метрологического самоконтроля ZET 7154.

• 6.5.1 При метрологическом самоконтроле на чувствительный элемент инклинометра ZET 7154 подается эталонный сигнал, который имитирует изменения угла наклона на определенную величину.

• 6.5.2 По отклонению значения изменения от опорного значения оценивается метрологическая пригодность инклинометра.

• 6.5.3 Метрологический самоконтроль проводится в автоматически (Рисунок 3)

  £ / Метрологический самоконтроль	гх ||

  Выберите тип интеллектуального датчика:  [тш

  Выберите серийный номер интеллектуального датчика:

  — Условия проведения самоконтроля

  Состояние чувствительного элемента:

  Текущая скважность, %:

  Температура платы, С:

  Дата выпуска ПО:

  Название измерительного канала:

  Качество данных:

  |   33,25

  2в,8

  Качество синхронизации:

  Качество питания:

  Текущее состояние самоконтроля '

  Время до окончания текущего теста:

  СКЗ сигнала:

  & * «



  Постоянное значение сигнала:

  Частота, Гц:

  # Назван и е тесм .	1 Измеряемый параметр .	Заданное знач. ( Измерен ное.знзч.	Отклонение	Допуск	,:| .Результат теста
  1 Измерение	Постоянное значение сигнала, *	• 18,55’	0,037’	0,874 =	Соответствует
  	Скважность,, %	= 50%         33,2%	16,8%	20%	Соответствует
  ’ ZET7154 -X					Окончание тестирования
  2 Измерение	Постоянное значение сигнала, *	.20,225"         20,185 е	0,04"	0,883 =	Соответствует
  	Скважность, %	■50%         33,25%	16,75%	20%	Соответствует
  ZET7154-V					Окончание тестирования
  3 . Сохранение результатов					За вершен и е тестирования

  Результаты метрологического самоконтроля:

  Соответствует

  ргНийо



  [сохранить протоков

Рисунок 3

• 6.5.4 Порядок проведения метрологического самоконтроля:

• 6.5.4.1 При первичной поверке установить инклинометр на ровную горизонтальную поверхность. При периодической поверке провести метрологический самоконтроль по фактическому месту монтажа.

• 6.5.4.2    В программе выбрать тип интеллектуального датчика «ZET

7154».

• 6.5.4.3     Выбрать серийный номер поверяемого инклинометра.

• 6.5.4.4     Нажать кнопку «Старт».

• 6.5.4.5     По окончанию метрологического самоконтроля в поле «Результаты метрологического самоконтроля» автоматически сформируется заключение. Если инклинометр соответствует по всем тестам метрологического самоконтроля, инклинометр считается прошедшим поверку, сформируется заключение «Соответствует». Если инклинометр не соответствует хотя бы одному тесту метрологического самоконтроля, инклинометр считается не прошедшим поверку, сформируется заключение «Не соответствует». Протокол метрологического самоконтроля защищен от редактирования индивидуальным паролем, (см. руководство по эксплуатации ЭТМС.401260.001 РЭ).

• 7.1  Результаты поверки оформляются протоколом по форме, установленной метрологической службой, проводящей поверку.

• 7.2  При отрицательных результатах поверки инклинометр не допускают к эксплуатации, бракуется и направляется в ремонт. На забракованный инклинометр выдается извещение о непригодности с указанием причин забраковывания.
