Государственная система обеспечения единства измерений

Г азоанализаторы хроматографические полевые ГХ-П001.2-2М

МЕТОДИКА ПОВЕРКИ МП-23 3/11-2020

г. Москва, 2021 г.

1.   Общие положения
  • 1.1 Настоящая методика распространяется на газоанализаторы хроматографические полевые ГХ-П001.2-2М (далее - газоанализаторы) изготавливаемые ООО Научно-производственная компания «Геоэлектроника сервис», г. Тверь и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки (в процессе эксплуатации).

2.   Перечень операций поверки средства измерений
  • 2.1 При проведении поверки должны выполняются операции, указанные в таблице 1.

Таблица 1 - Перечень операций поверки

№ №

Наименование этапа поверки

№ пункта документа по поверке

Обязательное проведение операции при поверке

первичной

периодической

1

Внешний осмотр средства измерений

7

Да

Да

2

Подготовка к поверке и опробование средства измерений

8

Да

Да

3

Подтверждение соответствия программного обеспечения

9

Да

Да

4

Определение метрологических характеристик средства измерений

10

Да

Да

5

Подтверждение соответствия средства измерений метрологическим требованиям

11

Да

Да

2.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

3.   Требования к условиям проведения поверки
  • 3.1 При проведении поверки соблюдают следующие нормальные условия:

температура окружающей среды, °C                           от +15 до +25

относительной влажности окружающей среды, %               от 30 до 80

атмосферное давление, кПа                                   от 84 до 106,7

мм рт. ст.                                от 630 до 800

4.   Требования к специалистам, осуществляющих поверку
  • 4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый газоанализатор и средства измерений, участвующих при проведении поверки.

5. Метрологические и технические требования к средствам поверки 5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Сведения о средствах поверки

Номер пункта методики поверки

Наименование эталонного СИ или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Метрологические характеристики СИ, требования к оборудованию

7-10

Измеритель влажности и температуры

ИВТМ-7 М 5-Д (per. № 71394-18)

Диапазон измерения температуры от -45 до +60 °C, ПГ: ±0,5 °C от -45 до -20 °C включ.

±0,2 °C св. -20 до +60 °C

включ.

10

Ротаметр с местными показаниями стеклянный РМС, РМС-А-0,063 ГУЗ-2, (per. № 67050-17)

Кл.точности 4

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением

Рабочие эталоны 1-го и 2-го разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664.

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

-

- Трубка фторопластовая по ТУ 6-05-2059-

87. диаметр условного прохода 5 мм. толщина стенки 1 мм*

-

Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см1 2 3*

-

безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

  • 6.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 1.5 К поверке допускаются лица, изучившие эксплуатационную документацию.

7.   Внешний осмотр средства измерений
  • 7.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - отсутствие механических повреждений;

  • - надежность крепления соединительных элементов.

  • 7.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

8.   Подготовка к поверке и опробование средства измерений
  • 8.1 Подготовка к поверке

    • 8.1.1 Выполнить мероприятия по обеспечению условий безопасности.

    • 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

    • 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

    • 8.1.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

    • 8.1.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

8.2 Опробование

  • 8.2.1. Проверка общего функционирование

Проверка общего функционирование газоанализатора проводится в автоматическом режиме после включения прибора и запуска программы «ChromApp.exe».

  • 8.2.2. Газоанализатор считается прошедшим опробование, если после загрузки программы на экране монитора появляется главное окно программы управления прибором. В противном случае на экране появляется сообщение об ошибке.

9.   Подтверждение соответствия программного обеспечения
  • 9.1 Подтверждение соответствия программного обеспечения (ПО) проводят визуально путем вывода номера версии «ChromApp.exe» на экран монитора. Номер версии программы можно получить в свойствах исполняемого файла «ChromApp.exe» в разделе «подробно», где отображается номер версии ПО.

  • 9.2 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ChromApp.exe

Номер версии (идентификационный номер) ПО

2.0

10. Определение метрологических характеристик средства измерений
  • 10.1 Определение погрешности газоанализатора

    • 10.1.1 Определение погрешности газоанализатора проводят в следующем порядке:

  • 1) Собирают схему проведения поверки, приведенную на рисунке Б.1 Приложения Б.

  • 2) Подают на вход газоанализатора ГС (таблице А.1 Приложения А, в соответствии с определяемым компонентом) в последовательности -№№ 1-2-3;

  • 3) После стабилизации показаний (через 3-5 минут после начала подачи ГС) фиксируют значение.

11. Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Рассчитать значение приведенной погрешности (yi, %) газоанализатора по формуле:

Yi = S'100 %                (1)

'-в

где С, - установившиеся показания на дисплее газоанализатора в i-ой точке поверки, объемная доля, %

cf-действительное значение содержания определяемого компонента в i-й ГС, объемная доля, %

Св - верхнее значение диапазона измерений, объемная доля, %

  • 11.2 Результат определения погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблицах В.1 Приложения В.

12. Оформление результатов поверки
  • 12.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

  • 12.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

  • 12.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Разработчик:

Руководитель ЛОЕИ

ООО «ПРОММАШ ТЕСТ»

Стажер

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при по
верке газоанализаторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник ГС

ГС№1

ГС №2

ГС №3

Водород (Нг)

от 0 до 2,00 % об.д.

азот1}

1,0 ±0,1 % об.д.

1,8 ±0,2 % об.д.

ГСО 10532-2014

Метан (СНд)

от 0 до 2,20 % об.д.

азот

1,1 ±0,1 % об.д.

1,98 ±0,22 % об.д.

ГСО 10531-2014

Этан (СгНб)

от 0 до 1,25 % об.д.

азот

0,6 ±0,06 % об.д.

1,12 ±0,12 % об.д.

ГСО 11047-

2018

Пропан

3Н8)

от 0 до 1,10 % об.д.

азот

0,55 ±0,05 % об.д.

0,99 ±0,11 % об.д.

ГСО 10540-2014

Изобутан

(1-С4Ню)

от 0 до 0,60 % об.д.

азот

0,3 ±0,03 % об.д.

0,54 ±0,06 % об.д.

ГСО 10540-2014

Бутан (СдНю)

от 0 до 0,70 % об.д.

азот

0,35 ±0,05 %

об.д.

0,63 ±0,07 % об.д.

ГСО 10541-

2014

Изопентан

(1-С5Н12)

от 0 до 0,70 % об.д.

азот

0,35 ±0,03 %

об.д.

0,63 ±0,07 % об.д.

ГСО 10540-2014

Пентан

(С5Н12)

от 0 до 0,70 % об.д.

азот

0,35 ±0,03 %

об.д.

0,63 ±0,07 % об.д.

ГСО 10540-2014

]) Азот о.ч. сорт 1-ый по ГОСТ 9293-74

Приложение Б

(обязательное)

\__J

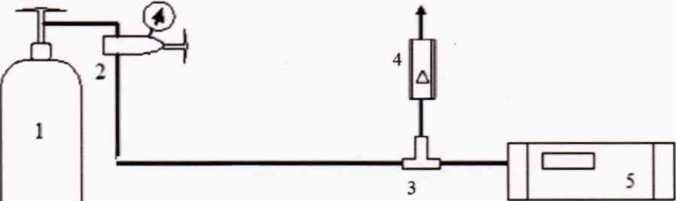

Схема подачи газовых смесей, при поверке газоанализатора
  • 1 - баллон с ГС или с азотом;                     4 - ротаметр (индикатор расхода);

  • 2 - вентиль тонкой регулировки;                  5 - газоанализатор.

  • 3 - тройник;

Рисунок Б.1 - Схема подачи ГС, при поверке газоанализаторов

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Метрологические характеристики

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой приведенной погрешности1 \ %

Водород (Н2)

от 0 до 2,00 % об.д.

±5,0

Метан (СНд)

от 0 до 2,20 % об.д.

±2,0

Этан (СгНб)

от 0 до 1,25 % об.д.

±2,0

Пропан (СзШ)

от 0 до 1,10 % об.д.

±2,0

Изобутан (ЬСдНю)

от 0 до 0,60 % об.д.

±5,0

Бутан (СдНю)

от 0 до 0,70 % об.д.

±10

Изопентан (i-CsHi2)

от 0 до 0,70 % об.д.

±15

Пентан (С5Н12)

от 0 до 0,70 % об.д.

±15

!) - приведенная погрешность нормирована к верхнему значению диапазона измерений

8

1

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А настоящей МП-233/11-2020;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

2

все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта;

3

допускается использование других средств поверки, обеспечивающих опреде-ление метрологических характеристик с требуемой точностью

  • 6. Требования (условия) по обеспечению безопасности проведения поверки

    • 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

    • 6.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

    • 6.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной
