    • УТВЕРЖДАЮ

    32 Q_ Ф c

    В части раздела 8 «Методика поверки (калибровки)

    УТВЕРЖДАЮ

    Первый заместитель

    каналов измерительных

    Заместитель директора ФГУП

    «ВНИИмс» Ж   1Д

    и контролю

    генерального директора по

    В.Н. Кучкин 2015 г.

    Каналы измерительные (электрическая часть) единичного экземпляра комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) на испытательной станции ФКП «НИЦ РКП»

    Начальник ОИУС-110

    В.А. Лисейкин

    Зам. н&чаль ОИУС-110 гА'. Тожокин

    ьника ОИУС-110

    "А.А. Авраменко

    Копиргжап f Галичу*

    Форкчлт Д4

    Изм

    Лист

    № докум.

    Подл

    инженер-метролог

    8 Методика поверки (калибровки) каналов измерительных (электрическая часть) КСС

    Поверка (калибровка) каналов измерительных (электрическая часть) КСС проводится с периодичностью не реже одного раза в три года.

    Далее по тексту раздела применяется только термин «поверка».

    8.1 Операции поверки

    Операции поверки каналов измерительных (электрическая часть) КСС (далее системы) приведены в таблице 8.1.

    Таблица 8.1- Операции поверки каналов измерительных КСС

    Наименование операции

    Номер пунк-та данного руководства

    Проведение операции при:

    первичной поверке

    периодической поверке

    1 Внешний осмотр

    8.5

    да

    да

    2 Опробование

    8.6

    да

    да

    3 Определение метрологических характеристик

    8.7

    да

    да

    3.1 Определение погрешности измерений относительного сопротивления (для САЗ-2)

    8.7.1

    да

    да

    3.2 Определение погрешности измерений относительного сопротивления (для ИУС-ЭГС2)

    8.7.2

    да

    да

    3.3 Определение погрешности измерений электрического сопротивления

    8.7.3

    да

    да

    3.4 Определение погрешности измерений напряжения постоянного тока

    8.7.4

    да

    да

    3.4 Определение погрешности измерений и воспроизведений силы постоянного тока

    8.7.5

    да

    да

    3.5 Определение погрешности частоты переменного тока

    8.7.6

    да

    да

    Изм

    Лист

    № докум.

    Подп.

    8.2 Средства поверки

    При проведении поверки применяют эталонные средства измерений, указанные в таблице 8.2.

    Таблица 8.2 - Эталонные средства измерений

    Наименование эталонных средств измерения и оборудования, используемых при проведении поверки

    № и.и. методики поверки

    Основные технические характеристики

    Магазин сопротивлений

    Р4831

    8.7.1-8.7.3

    диапазон воспроизведений сопротивления от 0,002 до 111111 Ом, кл.т. 0,02

    Калибратор программируемый П320

    8.7.4

    пределы допускаемой основной погрешности воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В ± (20-Uk + 40) мкВ, в диапазоне от 0 до 100 мВ ± (0,05-Uk +10) мкВ, где Uk - безразмерные величины, численно равные воспроизводимому значению силы или напряжения постоянного тока)

    Мультиметр 3458А

    8.7.5

    пределы допускаемой основной погрешности измерений силы постоянного тока в диапазоне от 0 до 100 мА ± (25-10'6 D + 4-Ю’6 Е), где D - показание прибора, Е - предел измерений)

    Генератор ГЗ-110

    8.7.6

    пределы допускаемой основной погрешности воспроизведения частоты в диапазоне (0,01 - 2*106) Гц ± 0,0003%

    Примечание: Рекомендуемые приборы могут быть заменены на аналогичные с метрологическими характеристиками не хуже приведенных в таблице 8.2.

    Все средства поверки должны иметь действующие свидетельства о поверке.

    Изм

    Лист

    № докум.

    Подп.

    X 1: 2 §.

    С

    CD

    Q. <D С

    8.3 Условия поверки

    При проведении поверки должны быть

    условия:

    - температура окружающего воздуха, С°

    - относительная влажность воздуха, %

    соблюдены следующие

    от +5 до +35;

    от 30 до 80;

    oi z s m CD CL cz О

    - атмосферное давление, мм.рт.ст.

    -частота питающей сети, Гц

    - напряжение питающей сети, В

    от 630 до795;

    50 ± 1;

    220 (+22, -33).

    При проведении поверки необходимо снизить до минимума влияние внешних электрических и магнитных полей, вибраций, тряски и ударов.

    CD н ffl q

    s

    о

    X (_ § c

    i

    £

    СО

    X

    о< 2

    СО

    I

    S

    S

    го

    <т> со

    (D >-

    X а

    s

    8

    S с

    -о С

    Изм

    Лист

    № докум.

    Подп.

    8.4 Подготовка к поверке

    Перед проведением поверки необходимо выполнить следующие подготовительные работы:

    поверяемые устройства системы должны быть выдержаны в условиях, указанных в и. 8.3 не менее 4 ч;

    подготавливают средства поверки и вспомогательное оборудование, применяемые при поверке, в соответствии с их эксплуатационной документацией;

    подключают устройства системы к питающей сети;

    подготавливают систему к работе и подают питание на устройства системы;

    выдерживают систему включенной в течение 30 минут.

    8.5 Внешний осмотр

    • 1 с

    Система не допускается к дальнейшей поверке, если при ее внешнем осмотре обнаружены следующие дефекты:

    • - механические повреждения корпусов устройств системы;

    • - разъемы комплекса имеют видимые разрушения или загрязнения;

    - внутри устройств системы находятся незакрепленные предметы (определяется на слух при наклонах корпуса).

    8.6 Опробование

    Проверяют работоспособность органов управления и регулирования по показаниям измерительных каналов при подаче на входы каналов сигналов от средств поверки.

    Изм

    Лист

    № докум.

    Подп.

    8.7 Определение метрологических характеристик

    Поверка (калибровка) измерительных каналов (ИК) системы производится на рабочем месте, где она установлена. При проведении поверки используется метод прямых измерений. На вход ИК подается эталонный уровень сигнала от рабочего эталона (РЭ), а показания регистрируются и обрабатываются в единицах измеряемой величины на ПЭВМ средств регистрации и обработки.

    При проведении поверки (калибровки) параметры частот опроса ИК и режимов обработки телеметрической информации должны соответствовать условиям эксплуатации.

    8.7.1 Определение погрешности каналов измерений относительного

    сопротивления

    Подключить поочерёдно на вход каждого ИК магазины сопротивления Р4831, включённые по схеме поверки канала измерения относительного сопротивления, изображенной на рисунке 8.1 (для САЗ-2) и рисунке 8.2 (для ИУС-ЭГС2).

    Измерения проводить в пяти точках диапазона измерений, задавая следующую комбинацию относительных сопротивлений (R отн. конт.) при R потенциометра 2 кОм в соответствии с таблицей 8.3.

    Таблица 8.3 - Точки диапазона измерений

    Roth.koht. %

    5

    25

    50

    75

    95

    R1, Ом

    100

    500

    1000

    1500

    1900

    R2, Ом

    1900

    1500

    1000

    500

    100

    Зафиксировать результаты измерений относительного сопротивления (R отн. Изм. i) на каждом измерительном канале.

    В каждой контрольной точке выполнить по 4 измерения (отсчета), взять отсчет с максимальным отклонением от контрольного значения и

    Изм

    Лист

    № докум.

    Подп.

    рассчитать значение погрешности канала после каждого измерения по формуле:

    А/ — RoTH.H3M.j — Roth. конг.

    Результат поверки (калибровки) считать положительным, если для всех измерительных каналов в каждой контрольной точке и при любом отдельном измерении выполняются условия:

    Ai < ± 0,2 %    (для САЗ-2)

    Ai < ± 0,3 %    (для ИУС-ЭГС2).

    8.7.2 Определение погрешности каналов измерений электрического сопротивления

    Подключить поочерёдно на вход каждого ИК магазин сопротивлений Р4831, включённый по схеме поверки канала измерения сопротивления, по схеме, изображенной на рисунке 8.3.

    си н я q

    s

    J3 о X (_ § с

    Измерения проводить в пяти точках диапазона измерения, задавая следующую последовательность сопротивлений (R конт.):

    5 Ом; 50 Ом; 75 Ом; 100 Ом и 150 Ом.

    i

    CD

    X

    Зафиксировать результаты измерений сопротивления (R измд) на

    каждом измерительном канале.

    В каждой контрольной точке выполнить по 4 измерения (отсчета),

    ■

    00 т

    3

    3

    аз со

    взять отсчет с максимальным отклонением от контрольного значения и рассчитать значение погрешности канала после каждого измерения по форму-

    ле:

    >-

    X а

    s

    8

    X с g

    □ iz

    V. -R измл R 1

    7,=—rT

    ^•100 %,

    где Rk - верхнее значение диапазона измерений.

    • 1 с

    2

    m х

    «о

    СП

    с\| СП

    о

    Изм

    Лист

    № докум.

    Подп.

    Результат испытаний считать положительным, если для всех измерительных каналов в каждой контрольной точке и при любом отдельном измерении выполняется условие:

    Yi < ±0,2 %

    • 8.7.3 Определение погрешности каналов измерений напряжения постоянного тока

    Подключить поочерёдно на вход каждого ИК программируемый калибратор типа П320, включённый по схеме поверки канала измерения напряжения постоянного тока, изображенной на рисунке 8.4.

    Измерения проводить в пяти точках диапазона измерений, задавая следующую последовательность напряжений (Ukoht.): 0 В; 2 В; 3 В, 4 В и 6 В (для ИУС-И2) и минус 8 мВ; О мВ; 20мВ; 50 мВ и 70 мВ (для САЗ-2).

    Зафиксировать результаты измерений напряжения (Un3M.i) на каждом

    измерительном канале.

    В каждой контрольной точке выполнить по 4 измерения (отсчета), взять отсчет с максимальным отклонением от контрольного значения и рассчитать значение погрешности канала после каждого измерения по формуле:

    ^Jii3M.i ^Jkoht. ] QQ

    Uk-Uh

    где Uh и Uk - начальное и конечное значения диапазона измерений соответственно.

    Результат поверки считать положительным, если для всех измерительных каналов в каждой контрольной точке и при любом отдельном измерении выполняется условие:

    Yi < +0,3%.

    Изм

    Лист

    № докум.

    Подп.

    • 8.7.4 Определение погрешности каналов измерений и воспроизведений силы постоянного тока

    Проверку погрешности каналов измерений и воспроизведений силы постоянного тока проводят в следующей последовательности:

    • - подключить поочерёдно на выход каждого канала силы постоянного тока (контрольная клемма К7) мультиметр в режиме измерений силы постоянного тока (по схеме рисунка 8.6) и, управляя с помощью ПЭВМ работой ЦАП, задать следующие значения управляющих токов (I конт): минус 49 мА; минус 25 мА; 0 мА; плюс 25 мА и плюс 49 мА;

    • - зафиксировать результаты измерений силы постоянного тока мультиметром (1измд) в режиме измерений силы постоянного тока и ПЭВМ (1измл1) на каждом измерительном канале;

    • - в каждой контрольной точке выполнить по 4 измерения (отсчета), взять отсчет с максимальным отклонением от контрольного значения и рассчитать значение погрешности канала воспроизведений силы постоянного тока (управляющего тока) после каждого измерения по формуле:

    где 1н и 1к - начальное и конечное значения диапазона воспроизведений силы постоянного тока соответственно.

    - результат проверки считать положительным, если для всех каналов в каждой контрольной точке и при любом отдельном измерении выполняется условие:

    Yi < ±0,3%

    - оценка погрешности измерений с помощью ПЭВМ силы постоянного тока (управляющего тока) производится по формуле:

    Iii3M.il 1изм1

    1к1н

    •100

    Изм

    Лист

    № докум.

    Подп.

    где 1н и IK - начальное и конечное значения диапазона измерений силы постоянного тока соответственно;

    - результат поверки (калибровки) считать положительным, если для всех каналов в каждой контрольной точке и при любом отдельном измерении выполняется условие:

    ул < ±0,1%.

    • 8.7.5 Определение погрешности каналов измерений частоты переменного тока

    Проверку погрешности каналов измерений частоты переменного тока проводят в следующей последовательности:

    - подключить поочерёдно на вход каждого ИК прецизионный генератор ГЗ-110 в соответствии со схемой рисунка 8.5;

    • - измерения проводить в пяти точках диапазона измерений, задавая следующую последовательность частоты (Fkoht.): 50 Гц; 2500 Гц; 5000 Гц; 7500 Гц и 11000 Гц с амплитудами соответственно 50, 500, 1000, 1500, и 2000 мВ;

    • - зафиксировать результаты измерений частоты (Fh3mt) на каждом измерительном канале.

    В каждой контрольной точке выполнить по 4 измерения (отсчета), взять отсчет с максимальным отклонением от контрольного значения и рассчитать значение погрешности канала после каждого измерения по формуле:

    Yi         --HsZHL.100 %,

    Fk

    где Fk - верхнее значение диапазона измерений.

    Изм

    Лист

    № докум.

    Подп.

    Результат поверки (калибровки) считать положительным, если для всех измерительных каналов в каждой контрольной точке и при любом отдельном измерении выполняется условие:

    Yi< +0,15%.

    8.8 Оформление результатов поверки (калибровки)

    • 8.8.1 При положительных результатах поверки оформляют свидетельство о поверке каналов измерительных (электрической части) КСС (с указанием ИК, прошедших поверку с положительным результатом) по форме Приложения 1 к «Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверки», утвержденному Приказом Минпромторга России от 02.07.2015 г. № 1815 (далее -Порядок).

    • 8.8.2 Если результаты поверки каких-либо ИК отрицательны, на эти каналы выписывается извещение о непригодности к применению по форме Приложения 2 к Порядку.

    • 8.8.3 При положительных результатах калибровки каналов измерительных (электрическая часть) КСС оформляют (при необходимости) сертификат калибровки.

    • 8.8.4 Допускается проведение поверки каналов измерительных (электрическая часть) КСС в объеме, заявленном владельцем данного средства измерений.

      Изм

      Лист

      № докум.

      Подп.

    Рабочий эталон

    X

    В

    Стойка САЗ-2

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

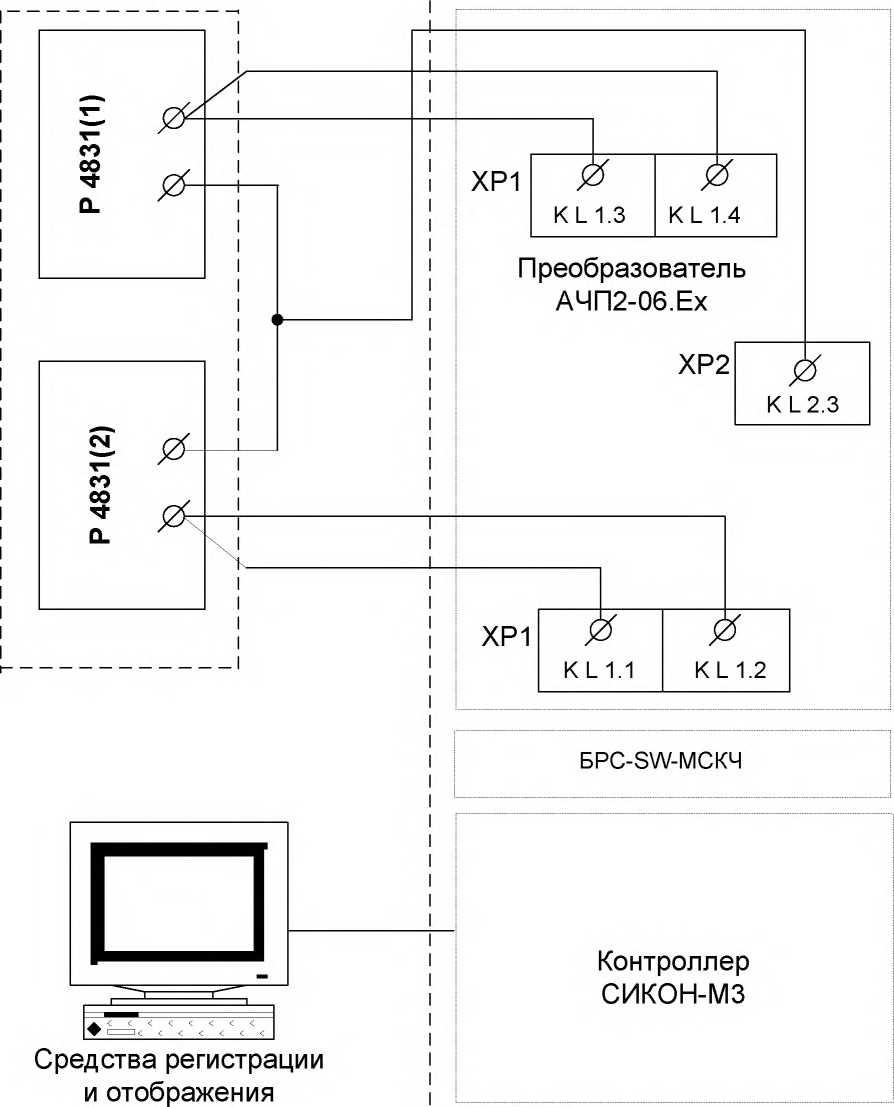

    Рисунок 8.1- Схема поверки (калибровки) канала измерений относительного сопротивления (САЗ-2)

    Изм

    Лист

    № докум.

    Подп.

    Рабочий эталон

    X

    В

    Стойка ИУС-ЭГС2

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

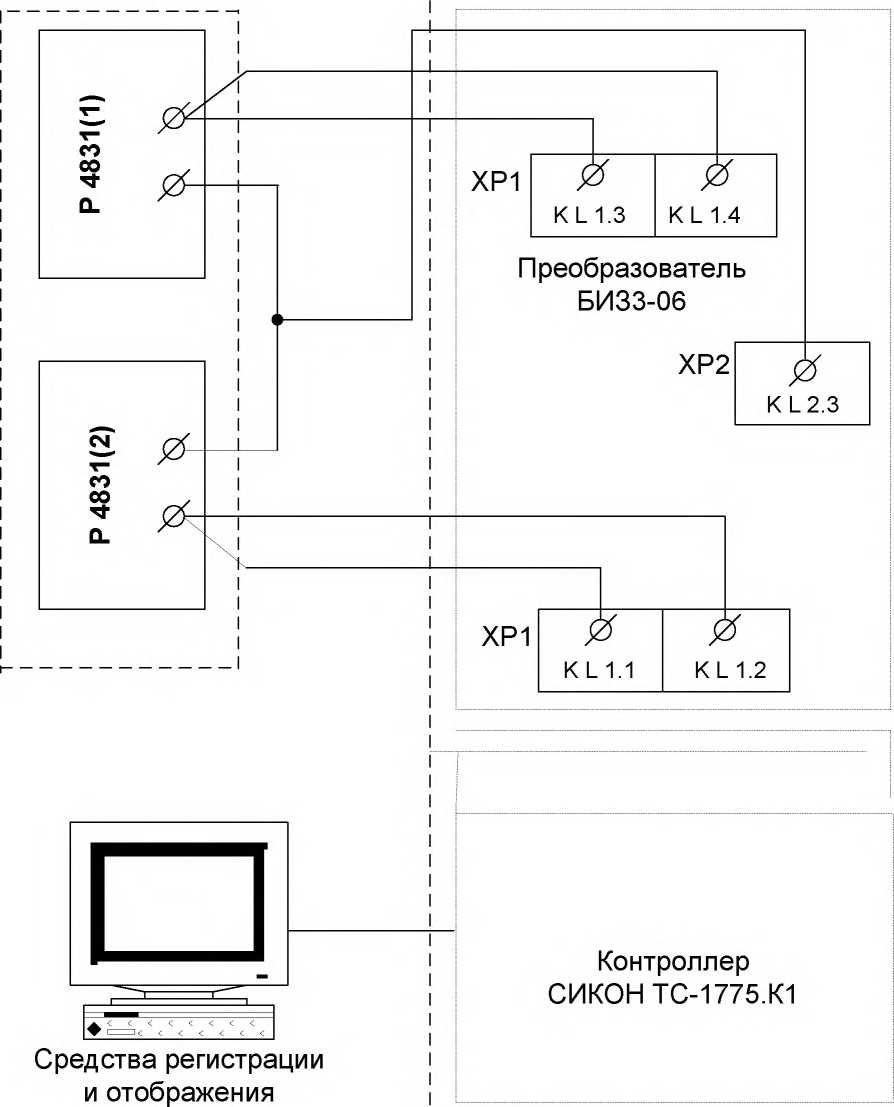

    Рисунок 8.2 - Схема поверки (калибровки) канала измерений относительного сопротивления (ИУС-ЭГС2)

    Изм

    Лист

    № докум.

    Подп.

    s £ c

    CD

    Q. <D C

    2 m 05 Q_

    C О

    Рабочий эталон

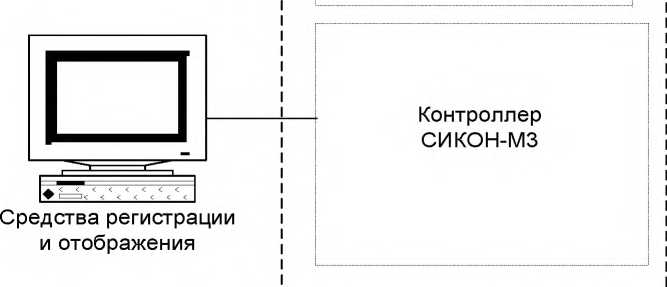

    Средства регистрации и отображения

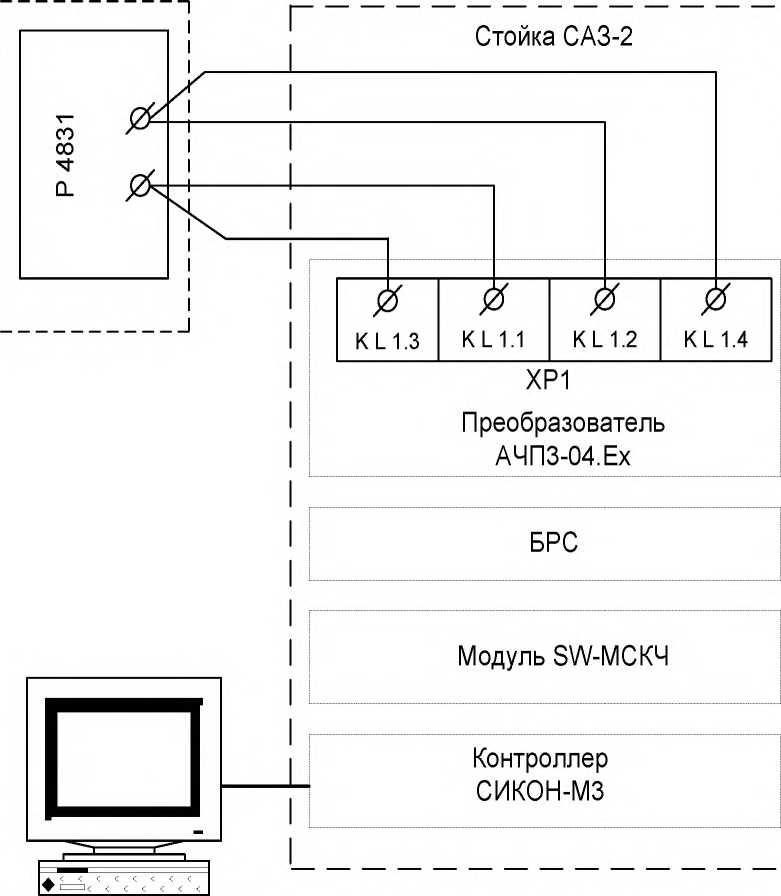

    Рисунок 8.3 - Схема поверки (калибровки) канала измерений электрического сопротивления

    Изм

    Лист

    № докум.

    Подп.

    Рабочий эталон

    I_____________

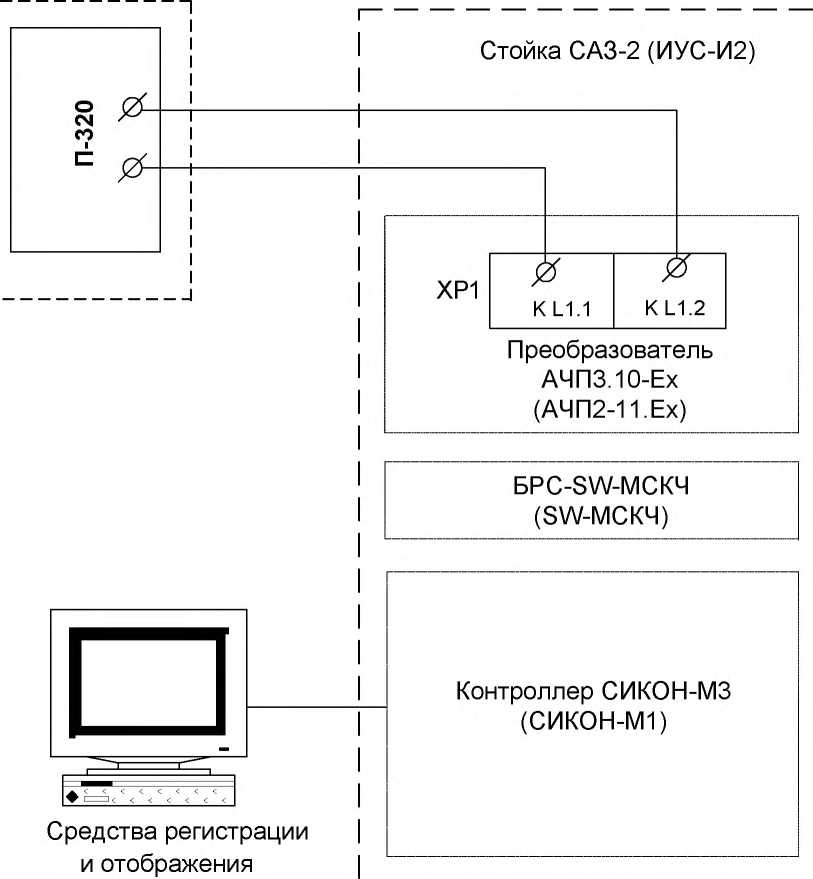

    Рисунок 8.4 - Схема поверки (калибровки) канала измерений напряжения постоянного тока

    Изм

    Лист

    № докум.

    Подп.

    х ф

    £ с

    CD

    Q. Ф С

    Рабочий эталон

    Стойка САЗ-2

    OI

    m 05 CL

    С О

    I I I

    I I

    I I I

    I I

    I I I

    I I

    I

    I I I

    I I

    I I

    I I

    I I

    I I

    I I

    I I

    I I

    I I

    ■i

    i i i i i

    Преобразователь ПО1

    Связной модуль СМ

    I I I

    I I

    I I

    I I

    I I

    I I

    I

    I

    I I

    I I

    I I

    си н я q s

    J3 о X (_ § с

    I.

    i

    &

    CD

    X

    СО

    X

    оз

    Я

    >-

    X а

    s

    8

    X с g

    □ iz

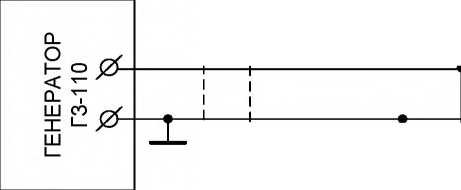

    Рисунок 8.5 - Схема поверки (калибровки) канала измерений частоты переменного тока

    С

    2

    m т S

    ю

    •Л сп

    см <*>

    о

    Изм

    Лист

    № докум.

    Подп.

    10.70112.00.00 РЭ

    s £ c

    CD

    Q. <D C

    2 m ro

    Q_ cz О

    Рисунок 8.6 - Схема поверки (калибровки) каналов измерений и воспроизведения силы постоянного тока

    Изм

    Лист

    № докум.

    Подп.

    Перечень сокращений

    АРМ - автоматическое рабочее место;

    АЧП - аналого-частотный преобразователь;

    БИП - блок измерительных преобразователей;

    БМЖ - блок мажоритарный

    ВПУ- выносной пульт управления;

    ЗИП - запасные инструменты и приборы;

    ИЭ - исполнительный элемент;

    ИС АД - измерительная система абсолютного давления;

    ИУС -И- информационно-управляющая система изделия;

    ИУС-С - стендовые системы управления;

    КВ - концевой выключатель;

    КДИ - кодовый датчик импульсов;

    КС - контроль стыковки;

    МГР - модуль гальванической развязки;

    МДХ - модуль датчиков Холла;

    МИИ ЗВ - модуль источника питания (ЗВ);

    МКЛ - модуль коммутации питания;

    МИИ - модуль подрыва пиропатронов;

    МРИ - модуль расширения интерфейса;

    ИКС - наземная космическая станция;

    ОСИ - огневые стендовые испытания;

    ПГСП - пневмогидросистема подачи;

    ПКУ - Пульт контроля и управления

    ПМО - программно-математическое обеспечение;

    ПО - пульт оператора;

    1111 - пиропатрон;

    ПР1 - преобразователь расхода;

    ПЩС - пневмощит стендовый;

    Изм

    Лист

    № докум.

    Подп.

    ПЭВМ - персональная электронно-вычислительная машина;

    РСК - регулятор соотношения компонентов;

    РЭ - руководство по эксплуатации;

    САЗ - система аварийной защиты;

    СД - сигнализатор давления;

    СИ - система измерения;

    СКДО - средства контроля диагностики и отображения параметров изделия;

    СКЗ - система контроля заправки;

    СУ - система управления;

    УСКУРТ - уровнемер системы контроля и управления расходованием

    топлива;

    ХСИ - холодные системные испытания;

    ЭПК - электропневматический клапан;

    Э1П1 - эквивалент пиропатронов; ЭПЩС - электропневмощит стендовый.

    Изм

    Лист

    № докум.

    Подп.

    s £ c

    CD

    Q. <D C

    ССЫЛОЧНЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ

    2 m 05 Q_ CZ О

    Обозначение документа, на который дана ссылка

    Номер раздела, подраздела, пункта, подпункта, перечисления, приложения разрабатываемого документа, в котором дана ссылка

    ГОСТ 2.610-2006

    Лист 3 (Введение)

    ГОСТ 17299-78

    Раздел 3, и. 3.1.3

    ОСТ 92-8814-76

    Раздел 2, и. 2.3.8; раздел 3, и. 3.1.3

    ГОСТ 12.2.007.0-75

    Раздел 2, и. 2.2.1

    ПОТ РМ 016-2001

    Раздел 2, и.и. 2.2.1, 2.3.8

    Изм

    Лист

    № докум.

    Подп.

    | Инв № подл. Подпись и дата Взам. инв. № Инв. №дубл. 1 Подпись и дата                 1          Справка №         |       Пере, примем.

    110-32-35-15

    Лист регистрации изменений

    10.70112.00.00 РЭ

    Лист

    50

    Изм

    Лист

    № докум.

    Подп.

    Копироалп ГЪсыичуг                                                                                              Формат А4

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
