Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП«ВНИИМС»)

СОГЛАСОВАНО

Управляющий ООО «ОЛТЕСТ РУСЬ»

- индивидуальный предприниматель

А.И. Попович

2021 г.

СОГЛАСОВАНО

Заместитель директора

ФГУП «ВНИИМС»

по производственной метрологии

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ИЗОЛЯЦИИ СА7200

Методика поверки

МП 206.1-021-2021

г. Москва

2021

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки распространяется на измерители параметров изоляции СА7200 (далее по тексту - измерители), изготавливаемые ООО «ОЛТЕСТ РУСЬ», г. Москва, и устанавливает методы и средства их первичной и периодической поверки.

При проведении поверки следует руководствоваться указаниями, приведенными в п.п. 2 - 6 настоящей методике поверки и руководстве по эксплуатации.

Поверяемые средства измерений должны иметь прослеживаемость к ГЭТ 89-2008, ГЭТ 25-79, ГЭТ88-2014, ГЭТ 143-85.

Методом, обеспечивающим реализацию методики поверки, является метод непосредственного сличения поверяемого средства измерений с рабочим эталоном того же вида.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пункта методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

7.1

Да

Да

3 Опробование

8.3

Да

Да

4 Проверка программного обеспечения

9

Да

Да

5 Проверка погрешности измерений электрической емкости

10.1

Да

Да

6 Проверка погрешности измерений тангенса угла потерь

10.2

Да

Да

6 Проверка погрешности воспроизведений напряжения и частоты переменного тока

10.3

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 Поверка должна проводиться при нормальных условиях применения:

  • - температура окружающей среды, °C                 от +15 до +25;

  • - атмосферное давление, кПа                          от 84 до 106;

  • - относительная влажность воздуха, %                 от 10 до 80.

  • 3.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускают специалистов из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользователя/руководство по эксплуатации и имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Специалист должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III до и выше 1000 В.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 При проведении поверки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Мера тангенса угла потерь и емкости высоковольтная

от 2 до 30 пФ; от 0 до 0,1

± 0,01 %

±(0,001 tg6)±

0,00002)

CA6221D-

30-10

1

10.2

Меры   емкости

образцовые

1,2, 3 и 4 нФ

кл. т. 0,05

Р597

4

10.1

Конденсатор измерительный высоковольтный

100 пФ

±0,1 %

КИВ-10

1

8.3

Мультиметр

от 100 В до 500 В от 15 Гц до 400 Гц

±(0,0004-и+0,02) В

±1104/ Гц

3458А

1

10.3

Трансформатор напряжения лабораторный измерительный

Ном. первичные напряжения: от 1000 В до 12000 В Ном.   вторичное

напряжение: 100 В

кл.т. 0,05

НЛЛ-15

1

10.3

Магазин емкости

до 111,0001 мкФ; число декад - 6;

кл.т. 0,1 - до

1 мкФ и

0,5 - более 1 мкФ

Р5025

1

10.1

Мера электрической емкости

10 нФ; до 100 В

±0,002 %;

МЕ-01

1

10.1

Мост переменного тока высоковольтный

1 мкФ

±0,005 %

СА7100М1

I

10.1

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

Измеритель нелинейных искажений автоматических

от 20 Гц до

19,9 кГц

±(0,05-К±0,05)

С6-11

1

3

Барометр-анероид метеорологический

от 80 до 106 кПа

±0,2 кПа

БАММ-1

1

3

Гигрометр психометрический

от 20 до 90% от 0 до 25°С

■ - °

<4 г- о -Н +1

ВИТ-1

1

3

  • 5.2  Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений

  • 5.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором

Перед проведением поверки необходимо ознакомиться с настоящей методикой, эксплуатационной документацией на поверяемые СИ и средства поверки

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7 1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

  • - отсутствие механических повреждений, влияющих на работоспособность, отсутствие механических повреждений соединительных кабелей и разъемов;

  • - соответствие требованиям комплектности и маркировки, приведенным в паспорте на измеритель,

  • 7.2 Соответствие требованиям комплектности и маркировки, а также отсутствие внешних механических повреждений проверяются визуально.

  • 7.3 Результат операции поверки по 7 1 считается положительным, если отсутствуют внешние механические повреждения измерителя, а комплектность и маркировка соответствуют требованиям паспорта.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах

  • 8 2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на поверяемое СИ и используемые средства поверки.

8.3 Опробование

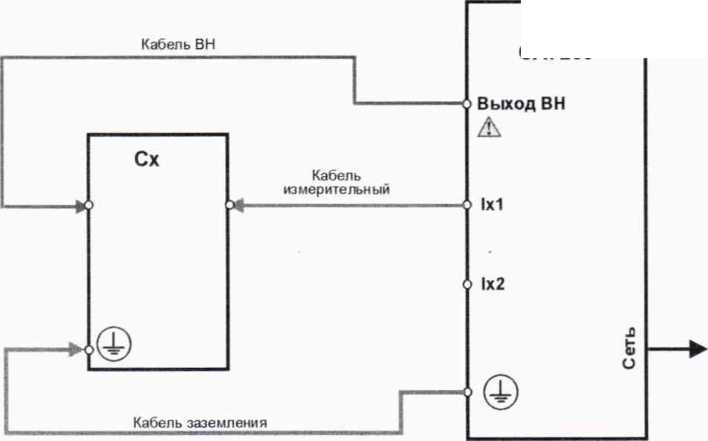

  • 8.3.1 Соберите схему, приведенную на рисунке 1, используя в качестве объекта измерения многозначную меру емкости и тангенса CA6221D-30-10 в режиме воспроизведения емкости 30 пФ

    СА7200

    Рисунок 1 - Схема измерения электрической емкости

  • 8.3.2 В режиме "Параметры изоляции" выполните измерение емкости и тангенса угла потерь объекта измерения по схеме UST-I, приведенной в Руководстве по эксплуатации (далее - РЭ), при значении испытательного напряжения I кВ и частоте 50 Гц

  • 8.3.3 Результат операции проверки считается положительным, если измеритель производит измерение емкости, тангенса угла потерь, напряжения и его частоты.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • 9 Перейдите в окно "Главное меню", для чего нажмите один или несколько раз кнопку в окне, которое открылось при включении питания. На экране появится окно, показанное на рисунке 2.

  • 9.2 Перейдите в режим настройки, для чего в окне "Главное меню" (рисунок 2) нажмите на кнопку На экране откроется окно "Настройки", показанное на рисунке 3.

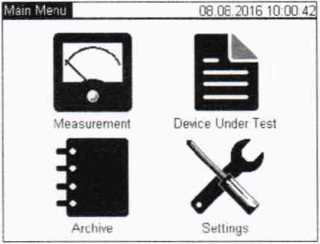

    Рисунок 2

    игр, :<иг> 1?гл-*,

    Date and Time

    Touch Screen Calibration

    Sound Settings

    Clear the Archve

    Ж Firmware Version

    •’<)’• Contrast

    Restore Detaults

    Рисунок 3

  • 9.3 Выберите строку "Версия ПО" (Firmware Version). На экране появится окно, информирующее о версии программы.

  • 9.4 Результат операции считается положительным, если номер версии программного обеспечения не ниже, чем v 1.104.

  • 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ

10.1 Проверка погрешности измерений электрической емкости
  • 10.1 I Соберите схему измерений, приведенную на рисунке 1, подключив в качестве объекта измерения Сх меру емкости Р597 с номинальным значением Сном 1000 пФ. как указано в таблице 4 для первого измерения

Таблица 4 - Результаты измерений электрической емкости

№ изм

и, В

f, Гц

Сном, пФ

Сд, пФ

Си.м, пФ

АС, пФ

АСдоп, пФ

1

100

50

1000

2

4000

3

10000

4*

9,99 105

* Это измерение выполняется только при первичной поверке

  • 10.1.2 Занесите в таблицу 4 в ячейку Сд этого измерения действительное значение емкости Сх.

  • 10.1.3 В режиме "Параметры изоляции" выполните измерение емкости меры по схеме UST-1 при значении испытательного напряжения 100 В и частоте 50 Гц

  • 10.1.4 Результат измерения занесите в ячейку СИ!м данного измерения таблицы 4.

  • 10.1.5 Повторите операции по п.п. 10 1.2 - 10.1.4 для измерений 2 и 3 таблицы 4, подключая в качестве объекта измерения меры Р597 с номинальными значениями 4000 пФ и 10000 пФ (1 нФ+2 нФ+3 нФ +4 нФ).

  • 10.1.6 Установите на магазине емкости Р5025 значение емкости 999 нФ, указанное в таблице 4 для четвертого измерения.

  • 10.1.7 Определите при помощи моста переменного тока высоковольтного СА7100М1 точное значение установленной на магазине Р5025 емкости, используя в качестве внешнего эталонного конденсатора меру емкости МЕ-01 с номинальным значением 10 нФ Результат измерения мостом емкости магазина занесите в таблицу 4 в ячейку Сл для четвертого измерения.

  • 10.1 8 Выполните измерение емкости, установленной на магазине Р5025, Измерителем, подключив магазин в качестве Сх по схеме, приведенной на рисунке 1. Результат измерения занесите в таблицу 4 в ячейку СИзм четвертого измерения.

10.2. Проверка погрешности измерений тангенса угла потерь
  • 10.2.1 Соберите схему измерений, приведенную на рисунке 1, подключив в качестве объекта измерения многозначную меру емкости и тангенса CA6221D-30-10 в режиме воспроизведения емкости 30 пФ.

  • 10.2.2 Установите значение тангенса угла потерь меры в положение «1 10'4». как указано в таблице 5 для первого измерения.

  • 10.2.3 Занесите в таблицу 5 в строку данного измерения действительные значения тангенса угла потерь tg5a и действительное значение емкости Сд для данного тангенса угла потерь.

  • 10.2 4 В режиме "Параметры изоляции" выполните измерение емкости и тангенса угла потерь меры по схеме UST-1 при значении испытательного напряжения 100 В и частоте 50 Гц.

  • 10.2.5 Результаты измерения занесите в ячейки Сюм и tgSH5M данного измерения таблицы 5.

  • 10.2.6 Повторите операции по п.п. 10.2.2 - 10.2.5 для измерений 2-4 таблицы 5, задавая соответствующее значение тангенса угла потерь меры.

Таблица 5 - Результаты измерений тангенса угла потерь

Измерение Сх, пФ

Измерение tuox

изм

В

Гц

С ном

Сд

С„,м

АС

АСдоп

tgOlIOM

tg5a

tgSniM

Atg8

AtgS.ion

I

Г 104

2

100

50

30

110’

3

11 о2

4

110’1

10.3 Проверка погрешности воспроизведений напряжения и частоты переменного тока
  • 10.3.1 Соберите схему измерений, приведенную на рисунке 4, используя в качестве измерителя напряжения и частоты мультиметр 3458А.

  • 10.3.2 В режиме "Параметры изоляции" запустите измерение емкости по схеме UST-1 при установленных значениях испытательного напряжения 100 В и частоты 50 Гц, как указано в таблице 6 для первого измерения.

  • 10.3.3 Дождитесь появления результатов на экране измерителя и установления показаний мультиметра и зафиксируйте эти показания. Занесите показания мультиметра в ячейки f/M и/м первого измерения таблицы 6.

Таблица 6 - Результаты измерений напряжения и частоты

№ изм

Uyer, в

Um, В

AU, В

AU/ion, В

Сет, Г Ц

f«, Гц

Af. Гц

ATion, Г ц

1

100

50

2

100

400

3

500

50

4

500

400

5

1000

50

6

12000

50

СА7200

Кабель ВН

Мультиметр 3458А

Кабель измерительный

Выход ВН

А

1x1

1x2

Рисунок 4 - Схема измерения испытательного напряжения до 700 В и его частоты

  • 10.3.6 Повторите операции по п.п. 10.3.2 - 10.3.5 для измерений 2, 3 и 4 таблицы 6.

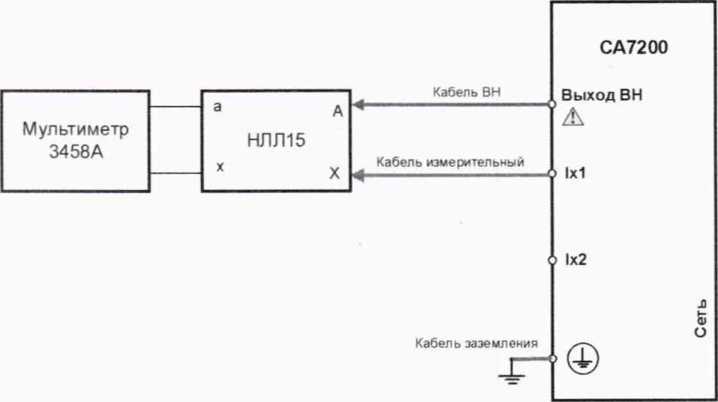

  • 10.3 7 Соберите схему измерений, приведенную на рисунке 5. В качестве делителя напряжения используйте трансформатор напряжения НЛЛ с номинальным вторичным напряжением 100 В при номинальном первичном напряжении 1000 В

  • 10.3.8 В режиме "Параметры изоляции" запустите измерение емкости по схеме UST-1 предварительно установив испытательное напряжение 1000 В частотой 50 Гц, как указано в таблице 6 для пятого измерения

  • 10 3.9 Дождитесь появления результатов на экране измерителя и установления показаний мультиметра и зафиксируйте эти показания Занесите в ячейки UM и fM для пятого измерения показание мультиметра при измерении напряжения, с учетом коэффициента трансформации НЛЛ 15, и измерении частоты.

10.3.10 Повторите операции по п.п. 10.3 8 - 10.3.9 для шестого измерения

Рисунок 5 - Схема измерения испытательного напряжения свыше 1 кВ и его частоты

II ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • III Вычислите для каждого измерения таблицы 4 абсолютную погрешность измерения емкости АС, в пФ, по формуле:

АС = (Сичм ~ Сд)

и предел допустимого значения этой погрешности АСдоп, в пФ, по формуле:

АСдоп = ±(0,001 Сд+0,1)

Результаты вычислений АС и АСдоп занесите в таблицу 4 в соответствующие ячейки каждого измерения.

Результаты проверки по п 10.1 считаются удовлетворительными, если для всех измерений полученные значения АС не превышают предельно допустимых АСдоп.

  • 11.2 Вычислите для каждого измерения таблицы 5:

- абсолютную погрешность измерения тангенса угла потерь Atgo, по формуле:

Atgd = tg5„ tM - tg5;i

и предел допустимого значения этой погрешности Atg5aou, по формуле:

Atg6aon = ±(0,005 tg5;i +0,01);

абсолютную погрешность измерения емкости АС, в пФ, по формуле:

ДС = (Сизм-Сл)

и предел допустимого значения этой погрешности ДСдоп, в пФ, по формуле:

ДСдоП ~ ±(0,001 Сд+0,1).

Результаты вычислений ДС, Atg6, ДСдоп и ДСдоп занесите в таблицу 5 в соответствующие ячейки каждого измерения.

Результаты проверки по п 10.2 считаются удовлетворительными, если для всех измерений:

  • - полученные значения ДС не превышают предельно допустимых ДСдоп;

  • - полученные значения Atgo не превышают предельно допустимых Atg6;iOn.

  • 11.3 Вычислите для каждого измерения таблицы 6

  • - абсолютную погрешность воспроизведения напряжения AU, В, по формуле:

ди = Um - UycT

и предел допустимого значения этой погрешности Дидоп, В, по формуле: Дидоп- ±(0,003 иуст±1)

- абсолютную погрешность воспроизведения частоты Af, Гц, по формуле:

Af = f м - fycT

и предел допустимого значения этой погрешности Д f4on, Гц, по формуле:

Д f доп - ±(0,00 Г f уст +0,1).

Результаты вычислений ДИ, Д f, диДОп и Д f Доп занесите в таблицу 6 в соответствующие ячейки каждого измерения.

Результаты проверки по п. 10.3 считаются удовлетворительными, если для всех измерений:

  • - полученные значения ДГ1 не превышают предельно допустимых ДиДОп;

  • - полученные значения Af не превышают предельно допустимых ДГюп.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Положительные и отрицательные результаты поверки оформляются в соответствии с требованиями нормативных документов (НД) Министерства промышленности и торговли РФ

Начальник отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206 1

ФГУП «ВНИИМС»

СЮ Рогожин

А.В Леонов
