Методика поверки «Измеритель-регулятор микропроцессорный TPM101» (г.р.26073-03)
УТВЕРЖДАЮ
Руководитель ГЦИ СИ МС
![Методика поверки. Измеритель-регулятор микропроцессорный TPM101. ОЕИ Аналитика](mp_html/8439406606668e44b28732_files/8439406606668e44b28732-1.png)
i JU.11. У | ||
» U О ? -С ф |
m ~1 |
2003 г.
Измеритель-регулятор микропроцессорный ТРМ101
Методика поверки
КУВФ.421214.001 МП
Москва
2003
СОДЕРЖАНИЕ1.
2.
-
3.
-
4.
-
5.
-
6.
Введение........................................
Операции поверки..........................
Средства поверки...........................
Требования безопасности...............
Условия поверки и подготовка к ней Проведение поверки.......................
Оформление результатов поверки ..
-
3
-
4
4
4
-
4
-
5
-
1 Введение I
-
1.1 Настоящая методика распространяется на микропроцессорные измерители-регуляторы
-
типа ТРМ 1 о 1 (в дальнейшем по тексту именуемые «приборы» или ТРМ 101), предназначенн11|е в комплекте с первичным преобразователем для измерения одного из физических параметров контролируемого объекта и отображения информации об этом параметре в цифровом видф на встроенном цифровом индикаторе. Кроме того, приборы формируют сигналы управления встроенными выходными устройствами, предназначенными для регулирования параметров объекта при эксплуатации. 1
-
1.2 Методика устанавливает и определяет порядок и способы проведения первичной, периодической и послеремонтной поверки приборов ТРМ 101 в процессе их эксплуатации.
-
1.3 Номинальные статические характеристики (НСХ) первичных преобразователей, диапазоны измеряемых параметров, разрешающая способность прибора, а также единицы их отображе1т1ия нацифровом индикаторе ТРМ101 приведены в таблице 1.
Таблица 1
Наименование и НСХ |
Диапазон контроля |
Разрешающая способность |
Термопреобразователи сопротивления по ГОСТ 6651-94 | | ||
тем 50М - 1,426 тем 50М = 1,428 тем 50nW^QQ = 1,385 тем 50nW,1,391 тем 100MW,^^g= 1,426 тем 1OOMWioo= 1,428 тем 10ОП 1,385 тем ioonw^oo= 1,391 По гост 6651-78 тем гр. 23 теп гр. 21 |
-50...±200 °C
-50...±200 °C
|
0,1 °C 0,1 °C 0,1 °C ) 0,1 °C 1 0,1 °C 5 0,1 °C 0,1 °C 5 0,1 °C 0,1 °C 0,1 °C 1 |
Термопары по ГОСТ Р 8.585 - | ||
TXK(L) ТЖК(З) THH(N) ТХА(К ТПП(З) ТПР(В) ТВР(А-1) ТВР (А-2) ТВР(А-З) ТМК(Т) |
-200...±800 °C -200...±1200 °C -200 ...±1300 °C -200...±1300 °C 0...±1750 °C ±200...±1800 °C 0...±2500 °C 0...±1800 °C 0...±1800 °C -200...±400 °C |
0,1 °C 1 0,1 °C 1 0,1 °C 1 0,1 °C ) 0,1 °C 0,1 °C 0,1 °C 0,1 °C 0,1 °C 0,1 °C 1 |
Сигналы постоянного напряжения и тока по ГОСТ 26.011 | ||
0... 5 мА 0 ...20 мА 4 ...20 мА - 50 ...+50 мВ 0...1В |
0...100 % 0...100 % 0...100 % 0...100% 0...100 % |
0,1% 1 0,1% ! 0,1% 1 0,1% 1 0,1% i |
Примечания j
измеренному при 0 °C. j
|
-
1.4 Предел основной приведенной погрешности прибора не хуже ±0,5 %. Основная
-
1.5 Предел основной приведенной погрешности измерительных преобразователей
-
2.1 При проведении поверки выполняются операции, указанные в таблице 2.
Таблица 2
Наименование операции |
Номер пункта методики поверю | |
1 Внешний осмотр |
6.1 | |
2 Опробование |
6.2 | |
3 Определение основной приведенной погрешности прибора |
6.3 | |
4 Определение основной приведенной погрешности измерительных цифроаналоговых преобразователей | ||
«параметр-ток» (для приборовТРМ101-ИИ, ТРМ 101 -РИ, ТРМ101-КИ,ТРМ101-СИ) |
6.4 |
-
3.1 При проведении поверки должны применяться следующие эталонные средства:
-
1. Магазин сопротивления Р4831. ГОСТ 23737-79. Класс точности 0,02.
-
2. Прибор для поверки вольтметров, дифференциальный вольтметр В1 -12. Основная погрешность 0,025 %.
-
3.
-
4.
-
5.
-
6.
-
Потенциометр постоянного тока ПП-63. ГОСТ 9245-79. Класс точности 0,05. СосудДьюара.
Термопара XK(L) отградуированная.
Блок питания Б5-44А.
Примечание - Допускается использовать рабочие эталоны класса точности 0,05
4 Требования безопасности-
4.1 Приборы ТРМ101 относятся к классу защиты о по ГОСТ 12.2.007.0-75. |
-
4.2 При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019-80, «Прав'ил
технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей». i
-
4.3 На открытых контактах клеммника прибора при эксплуатации присутствует напряжение питания опасное для человеческой жизни.
-
4.4 Любые подключения к ТРМ 101 производить только при отключенном питании прибора.
-
4.5 К работе с прибором должны допускаться лица, изучившие руководство по эксплуатации наТРМЮТ
-
5.1 При проведении поверки соблюдать следующие условия; температура окружающего воздуха относительная влажность воздуха атмосферное давление
20 + 5 ’С;
-
30.. .80%;
86,0...106,7 кПа, или ;
-
630.. .800 мм.ртст;
-
напряжение питающей сети 220±11В;
частота питающей сети 47... 63 Гц;
-
5.2 Перед проведением поверки выполнить перечисленные ниже подготовительные работы.
-
5.2.1 Подготовить к работе поверяемый прибор в соответствии с указаниями, изложенными в руководстве по эксплуатации, и выдержать его при температуре поверки не менее двух часов.
-
5.2.2 Подготовить к работе эталонное оборудование, участвующее в поверке, в соответствии с его эксплуатационной документацией.
-
6.1 Внешний осмотр
-
6.1.1 При проведении внешнего осмотра визуально проверяется;
-
- отсутствие механических повреждений корпуса прибора и его лицевой панели;
-
- отсутствие механических повреждений выходных клеммных соединителей;
-
- наличие на приборе необходимой маркировки.
Кроме того, проверяется наличие эксплуатационной документации, входящей в компл^ поставки прибора (паспорт и руководство по эксплуатации).
IB кт
-
6.2.1 Прибор устанавливают в нормальное рабочее положение и выдерживают во включенном
-
6.2.2 В соответствии с указаниями руководства по эксплуатации проверить заданные значейия
-
6.2.3 В соответствии суказаниями руководства по эксплуатации отключить цифровой филЦгр, установив в параметрах спР(постоянная времени фильтра) и /Ъ(полоса пропускания фильтра) нулевые значения.
-
6.2.4 При выполнении указанных в п.6.2.2, 6.2.3 действий (служащих одновременно и для подготовки ТРМ 101 к проведению дальнейших операций) проверяется функционирование кнопок управления прибором и работа его цифровой индикации.
-
6.3 Определение основной приведенной погрешности прибора при измерении входных величин
-
6.3.1 Определение основной приведенной погрешности при работе) с термопреобразователями сопротивления
-
6.3.1.1 Для определения погрешности подключить к входу поверяемого прибора вмефо термопреобразователя магазин сопротивлений типа Р4831. Подключение магазина к прибо)ру производить по трехпроводной схеме, изображенной на рисунке 1. При этом сопротивлен|/1я соединительных проводов должны иметь одинаковые значения и быть не более 15 Ом.
ТРМ101
@ @ ©
Р4851
Рисунок 1
-
6.3.1.2 Последовательно устанавливая на магазине значения сопротивлений, соответствующие контрольным точкам, приведенным в таблице 3 (для заданной данному вхо^у НСХ), зафиксировать по установившимся показаниям цифрового индикатора ТРМ101 измеренною прибором температуру для каждой из этих точек. j
Таблица 3
'ОЩ
Значение входного сигнала (Ом) и
Условное обозначение НСХ термопреобразователя |
Контрольные точки измеряемого диапазона, % 1 | |||||||
0 |
5 |
25 |
50 |
75 |
95 |
10© | ||
50М |
39,340 |
42,035 |
52,662 |
65,980 |
79,297 |
89,952 |
92,6 |
5 |
W = 1 426 100 • гЧЕБ |
(-50) |
(-37,5) |
(12,5) |
(75) |
(137,5) |
(187,5) |
(20С |
) |
50М |
8,140 |
12,457 |
29,960 |
51,070 |
71,923 |
88,605 |
92,7' |
75 |
W,oo= 1,428 гЧЕВ |
(-190) |
(-170,5) |
(-92,5) |
(5,0) |
(102,5) |
(180,5) |
(20С |
) |
50П |
9,260 |
19,340 |
57,287 |
101,555 |
142,567 |
173,027 |
180,3 |
20 |
W,oo= 1-385 гЖ |
(-200) |
(-152,5) |
(37,5) |
(275) |
(512,5) |
(702,5) |
(750 |
) |
50П |
8,650 |
18,863 |
57,403 |
102,375 |
144,055 |
174,955 |
182,3! |
30 |
W,oo= 1.391 г 331 |
(-200) |
(-152,5) |
(37,5) |
(275) |
(512,5) |
(702,5) |
(750 |
) |
юом |
78,690 |
84,070 |
105,325 |
131,960 |
158,595 |
179,905 |
185,2 |
30 |
W,oo= 1,426 г. Ж |
(-50) |
(-37,5) |
(12,5) |
(75) |
(137,5) |
(187,5) |
(200 |
) |
ЮОМ |
16,280 |
24,915 |
59,920 |
102,140 |
143,845 |
177,210 |
185,5 |
ь |
W. 1,428 г.ЧЗВ |
(-190) |
(-170,5) |
(-92,5) |
(5,0) |
(102,5) |
(180,5) |
(200 | |
юоп |
18,520 |
38,680 |
114,575 |
203,110 |
285,135 |
346,055 |
360,6 |
|o |
W,oo= 1.385 г.Ж |
(-200) |
(-152,5) |
(37,5) |
(275) |
(512,5) |
(702,5) |
(750 | |
ЮОП |
17,300 |
37,725 |
114,805 |
204,750 |
288,110 |
349,910 |
364,7|0 | |
W,oo= 1.391 |
(-200) |
(-152,5) |
(37,5) |
(275) |
(512,5) |
(702,5) |
(750| | |
г.331 |
1 | |||||||
Го.23 |
41,711 |
44,535 |
55,825 |
69,930 |
84,045 |
95,334 |
98,1ф | |
г-33 |
(-50) |
(-37,5) |
(12,5) |
(75) |
(137,5) |
(187,5) |
(200j | |
Г0.2Д |
7,962 |
15,894 |
46,000 |
81,435 |
114,705 |
139,760 |
145,8ф0 | |
r-3t |
(-200) |
(-160) |
(0) |
(200) |
(400) |
(560) |
(боо) |
Примечание.
-
1. Здесь и далее в таблицах 4, 5, 6 в первом столбце под чертой приведены значения программируемого
параметра fn-t, определяющего тип НСХ преобразования входного устройства. j
-
2. Здесь и далее в таблице 4 в скобках приведены значения температуры. j
![Методика поверки. Измеритель-регулятор микропроцессорный TPM101. ОЕИ Аналитика](mp_html/8439406606668e44b28732_files/8439406606668e44b28732-3.png)
-
6.3.1.3 Рассчитать для каждой контрольной точки основную приведенную погрешнос^ть прибора при измерении температуры по формуле:
где у,
7-изм. т нсх.
т
норм
-
- измеренное прибором значение температуры в заданной контрольной точке;
я;
-
- значение температуры в заданной контрольной точке по НСХтермопреобразоватед;
-
- нормирующее значение, равное разности между верхней и нижней границей диапазона
В случае невыполнения данного требования провести юстировку прибора в соответствии с указаниями, изложенными в руководстве по эксплуатации ТРМ101, и вновь повторить работ* по определению погрешности. Повторные результаты считать окончательными. 1
-
6.3.2 Определение основной приведенной погрешности при работе с термопарами
-

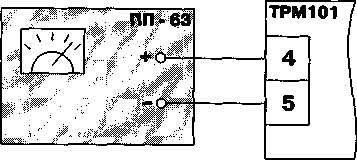

6.3.2.1 Для определения погрешности подключить к входу прибора потенциометр постоянного тока ПП-63. Подключение производить по схеме, изображенной на рисунке 2.
Рисунок2
Руководствуясь указаниями руководства по эксплуатации ТРМ101, отключить автоматическую коррекцию по температуре свободных концов термопар, установив соответствующее значение параметра УйГ=аЕР.
-
6.3.2.2 Последовательно устанавливая на потенциометре напряжения, соответствующие контрольным точкам, приведенным в таблице 4 (для заданной данному входу НСХ), зафиксировать по установившимся показаниям цифрового индикатора ТРМ101, измеренную прибором! на поверяемом канале температуру для каждой из этихточек.
1Я
Таблица 4
Значение входного сигнала, мВ и значение температуры по НСХ (°C) j
Условное обозначение НСХ термопреобразователя |
Контрольные точки измеряемого диапазона, % J | ||||||
0 |
5 |
25 |
50 |
75 |
95 |
1001 | |
XKXL) |
-9,488 |
-7,831 |
3,306 |
22.843 |
44,709 |
62,197 |
66,4^ |
E-L |
(-200) |
(-150) |
(50) |
(300) |
(550) |
(750) |
(800) |
ЖК(Л |
-7,890 |
-5,801 |
8,010 |
27,393 |
48,715 |
65,525 |
69,553 |
E-d |
(-200) |
(-130) |
(150) |
(500) |
(850) |
(1130) |
(120с|) |
HH(N) |
-3,990 |
-2,902 |
5,098 |
18,672 |
33,346 |
44,773 |
47,5.4 |
Е"п |
(-200) |
(-125) |
(175) |
(550) |
(925) |
(1225) |
(130® |
ХА (К) |
-5,891 |
-4,276 |
7,140 |
22,776 |
38,323 |
49,746 |
52,410 |
Е-к |
(-200) |
(-125) |
(175) |
(550) |
(925) |
(1225) |
(130£ф |
ПП(5) |
0,000 |
0,552 |
3,616 |
8,170 |
13,305 |
17,507 |
18,508 |
Е-5 |
(0) |
(87) |
(437) |
(875) |
(1312) |
(1662) |
(175(| |
ПП(Н) |
0,000 |
0,552 |
3,795 |
8,887 |
14,798 |
19,705 |
20,84 |
Е-г |
(0) |
(87) |
(437) |
(875) |
(1312) |
(1662) |
(175(4 |
ПР (В) |
0,178 |
0,372 |
1,792 |
4,834 |
8,956 |
12,666 |
13,591 |
Е-Ь |
(200) |
(280) |
(600) |
(1000) |
(1400) |
(1720) |
(18001 |
ВР(А-1) |
0,000 |
1,706 |
10,028 |
19,876 |
27,844 |
32,654 |
33,64| |
Е-Я/ |
(0) |
(125) |
(625) |
(1250) |
(1875) |
(2375) |
(2500| |
ВР(А-2) |
0,000 |
1,191 |
7,139 |
14,696 |
21,478 |
26,180 |
27,23^ |
E-RE |
(0) |
(90) |
(450) |
(900) |
(1350) |
(1710) |
(1800| |
ВР(А-З) |
0,000 |
1,176 |
6,985 |
14,411 |
21,100 |
25,728 |
26,73| |
E-R3 |
(0) |
(90) |
(450) |
(900) |
(1350) |
(1710) |
(1800 |
МК(Т) |
-5,603 |
-5,070 |
-1,819 |
4,279 |
12,013 |
19,030 |
20,872 |
E-t |
(-200) |
(-170) |
(-50) |
(100) |
(250) |
(370) |
(400)j |
ю
6.3.2.3 Рассчитать по формуле (1) для каждой контрольной точки основную приведений погрешность измерения температуры. !
Рассчитанная для каждой контрольной точки основная приведенная погрешность измерен» должна соответствовать п. 1.4 настоящей методики. {
В случае невыполнения данного требования провести юстировку прибора в соответстЕ^ии с указаниями, изложенными в руководстве по эксплуатации ТРМ101, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными. П
По окончании поверки включить автоматическую коррекцию по температуре свободных кои дов термопар, установив соответствующее значение параметра К2>йп. f l
-
6.3.2.4 Определить погрешность схемы автоматической коррекции по температуре свободных концов термопар, для чего выполнить следующие действия.
Подключить к входу прибора вместо потенциометра ПП-63 термопару, соответствую^ 1ую заданной для данного входа НСХ. Рабочий спай термопары расположить в сосуде с водно-ледяной смесью (температура смеси 0 °C). |
После прогрева в течение примерно 20 минут зафиксировать установившиеся показания прибора, являющиеся в данном случае значением абсолютной погрешности схеллы автоматической коррекции по температуре свободных концов термопар. I
Рассчитать по формуле (1) основную приведенную погрешность схемы коррекции. Она дол> :на соответствовать п. 1.4 настоящей методики. J
В случае невыполнения данного требования провести юстировку датчика температу^эы свободных концов термопары в соответствии с указаниями, изложенными в руководстве по эксплуатации ТРМ101, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.
-
6.3.3 Определение основной приведенной погрешности при работе с первичными преобразователями, формирующими выходной сигнал в виде постоянного тока
Для определения погрешности подключить к входу прибора вместо первичного преобразователя прибор В1-12, подготовленный к работе в режиме калибратора тока. Подключение производить по схеме, изображенной на рисунке 3.
![Методика поверки. Измеритель-регулятор микропроцессорный TPM101. ОЕИ Аналитика](mp_html/8439406606668e44b28732_files/8439406606668e44b28732-5.png)
![Методика поверки. Измеритель-регулятор микропроцессорный TPM101. ОЕИ Аналитика](mp_html/8439406606668e44b28732_files/8439406606668e44b28732-6.png)
Рисунок3
ВНИМАНИЕ! Подключение калибратора тока к входным контактам прибора может осуществляться только после установки на них шунтирующего резистора сопротивлением 100 Ом (с допустимым отклонением не более 0,05 %).
Установить в соответствии с руководством по эксплуатации ТРМ101 значение параметра Cn-L (нижняя граница измерения первичного преобразователя) равным ПО, значение параметра йл-Н(верхняя граница измерения первичного преобразователя) - ШО, а «положение десятичной точки» dP= 1.
-
6.3.3.2 Последовательно устанавливая на калибраторе токи, соответствующие контрольным точкам, приведенным в таблице 5, зафиксировать по установившимся показаниям цифрового индикатора ТРМ 101 измеренные прибором значения для каждой из этих точек.
Значение входного сигнала (мА) и значение параметра по НСХ (%)
Таблица 5
Условное обозначение НСХ термопреобразователя |
Контрольные точки измеряемого диапазона, % | ||||||
0 |
5 |
25 |
50 |
75 |
95 |
100 | |
0...5 мА |
0,000 |
0,250 |
1,250 |
2,500 |
3,750 |
4,750 |
5,000 |
гО.5 |
(0,0) |
(5.0) |
(25.0) |
(50,0) |
(75.0) |
(95.0) |
(100.0) |
0...20 мА |
0,000 |
1,000 |
5,000 |
10,000 |
15,000 |
19,000 |
20,000 |
(0,0) |
(5,0) |
(25,0) |
(50,0) |
(75.0) |
(95,0) |
(100.0) | |
4...20 мА |
4,000 |
4,800 |
8,000 |
12,000 |
16,000 |
19,200 |
20,000 |
гчгп |
(0.0) |
(5,0) |
(25,0) |
(50,0) |
(75,0) |
(95,0) |
(100,0) |
Примечание - Здесь и далее в таблице 6 в скобках приведены значения параметра
-
6.3.3.3 Рассчитать для каждой контрольной точки основную приведенную погреши измерения по формуле:
сть
У =£s35L_^acXxioO%
где Л
^нсх П норм
(
-
- измеренное прибором значение параметра в заданной контрольной точке; !
-
- нормирующее значение, равное разности между верхней и нижней границей диапазона измерения.
Ми с £i пп
В случае невыполнения данного требования провести юстировку прибора в соответств указаниями, изложенными в руководстве по эксплуатации ТРМ101, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными. J
-
6.3.4 Определение основной приведенной погрешности при работе с первичными преобразователями, формирующими выходной сигнал в виде постоянного напряжения
-
6.3.4.1 Для определения погрешности подключить к входу поверяемого ТРМ 10 вместо первичного преобразователя прибор В1-12, подготовленный к работе в режиме калибратора напряжений. Подключение производить по схеме, изображенной на рисунке 4.
Рисунок4
Установить в соответствии с руководством по эксплуатации ТРМ 101 значение параметра Cn-L (нижняя граница измерения первичного преобразователя) равным ПО, а значение параметра й'л-Н(верхняя граница измерения первичного преобразователя) - ШП,ас1Р- 1.
-
6.3.3.2 Последовательно устанавливая на калибраторе напряжение, соответствующее контрольным точкам, приведенным втаблице 6 (для заданной данному входу НСХ), зафиксировать по установившимся показаниям цифрового индикатораТРМ101 измеренные значения для каждой из этихточек.
Таблица 6
Значение входного сигнала (мА) и значение параметра по НСХ (%)
Диапазон выходного сигнала датчика |
Контрольные точки измеряемого диапазона, % | ||||||
0 |
5 |
25 |
50 |
75 |
95 |
100 | |
0...1 В |
0,0 |
50,0 |
250,0 |
500,0 |
750,0 |
950,0 |
1000,0 |
00. 1 |
(0,0) |
(5,0) |
(25,0) |
(50,0) |
(75,0) |
(95,0) |
(100,0) |
-50.0...+50.0 мВ |
-50,00 |
-45,00 |
-25,00 |
0,00 |
25,00 |
45,00 |
50,00 |
0-50 |
(0,0) |
(5,0) |
(25,0) |
(50,0) |
(75,0) |
(95,0) |
(100,0) |
-
6.3.4.3 Рассчитать по формуле (2) для каждой контрольной точки основную приведенную погрешность.
Рассчитанная для каждой контрольной точки основная приведенная погрешность должна соответствовать п. 1.4 настоящей методики.
В случае невыполнения данного требования провести юстировку прибора в соответствии с указаниями, изложенными в руководстве по эксплуатации ТРМ101, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.
-
6.4 Определение основной приведенной погрешности цифроаналогсных измерительных преобразователей (ЦАП) Т
-
6.4.1 Для определения погрешности цифроаналогового измерительного преобразова(теля параметр-ток» подключить к входу прибора один из эталонных источников сигналов, указан! ij з1х в !ину ь%
«г

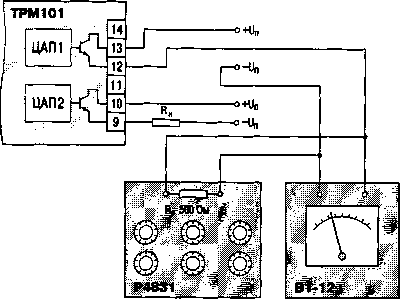

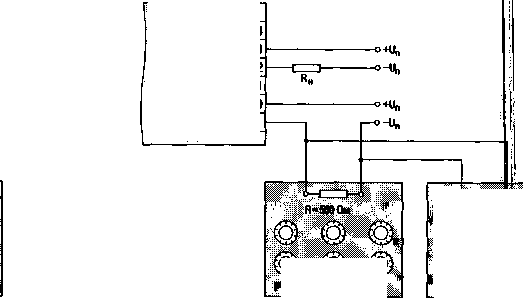

п.6.3 (соответствующий заданному для данного входа НСХ). Выход ЦАП подключить к мага^ сопротивлений типа Р4831, дифференциальному вольтметру В1 -12 и источнику питания 30 В ± 1 постоянного тока в соответствии со схемой, приведенной на рисунке 5. (
Определение погрешности ЦАП1
Определение погрешности ЦАП2
Рисунок5
ТРМ101
ЦАП1
и
12
11
W
ЦАП2
-
6.4.2 В соответствии с указаниями руководства по эксплуатации ТРМ101 по значению параметра out /или out^ убедиться, что логическое устройство прибора, связанное сданным ЦАП, находится в режиме «Регистратор» (Ри).
Установить для поверяемого ЦАП значение параметра ЯI-L или RS-L (нижняя граница параметра при регистрации), соответствующее нижнему пределу диапазона измерений первичного преобразователя (для заданной данному входу НСХ), а параметра Я /-Яили ЯР-Я (верхняя граница параметра при регистрации) - величину, соответствующее верхнему пределу диапазона измерений. Предельные значения диапазонов измерений приведены в таблицах 3,4, 5, 6 (контрольныеточки 0 % и 100 %).
-
6.4.3 Последовательно задавая входные сигналы такой величины, при которой установившиеся показания цифрового индикатора ТРМ101 соответствуют значению НСХ первичного преобразователя в точках 0; 5; 25; 50; 75; 95; 100 % (в соответствии с данными таблицах 3, 4, 5 или 6), рассчитать выходные токи ЦАП для каждой из контрольных точек по формуле:
I
(3)
* вых ,
«н
где и - падение напряжения на сопротивлении нагрузки R^, контролируемое дифференциальным вольтметром В1-12, В;
- сопротивление нагрузки. Ом.
Значения выходных токов по НСХ ЦАП для вышеуказанных контрольных точек приведены в таблице 7.
Таблица?
Контрольные точки измеряемого диапазона, % |
0 |
5 |
25 |
50 |
75 |
95 |
100 |
Расчетная величина выходного сигнала ЦАП, мА |
4,00 |
4,80 |
8,00 |
12,00 |
16,00 |
19,20 |
20,00 |
6.4.4 Рассчитать для каждой контрольной точки основную приведенную погреши измерительного ЦАП по формуле:
У =Zi!3M__fHCXxl00%
I ^норм
ICTb
где Уз
Al3M
I расч
I норм
-
- основная приведенная погрешность измерительного ЦАП;
-
- измеренное значение выходного тока ЦАП, мА;
-
- расчетное (по таблице 7) значение выходного тока ЦАП, мА;
-
- нормирующее значение сигнала (16 мА).
Рассчитанная для каждой контрольной точки основная приведенная погрешность ЦАП дод>] соответствовать п. 1.5 настоящей методики. i
В случае невыполнения данного требования провести юстировку ЦАП в соответстви! указаниями, изложенными в руководстве по эксплуатации ТРМ101, и вновь повторить работ1Ы определению погрешности. Повторные результаты считать окончательными.
-
7.1 Результаты поверки оформляют протоколом по форме, установленной метрологическ службой, проводящей поверку.
-
7.2 При отрицательных результатах поверки приборы к использованию по назначению допускают.
.на
1 c
no
:ой
iHe
![Методика поверки. Измеритель-регулятор микропроцессорный TPM101. ОЕИ Аналитика](mp_html/8439406606668e44b28732_files/8439406606668e44b28732-11.png)
1
