Методика поверки «Трансформаторы напряжения. Методика поверки" » (ГОСТ 8.216-88 )

ГОСТ 8.216-^88

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОДИКА ПОВЕРКИ

Издание официальное

ИПК ИЗДАТЕ.ЛЬСТВО СТАНДАРТОВ Москва

С. 2 ГОСТ 8.21(^-^88

образцовый трехэлектродный конденсатор с рабочим напряжением не менее 1,2 Ej , где и, — номинальное значение первичного напряжения поверяемого трансформатора (кВ) с номи-■^НОМ

нальным значением емкости С (пФ), определяемым по формуле

jO* , ^,.4. 10^

Е, -   - и, ’

ном                   ном

коэффициентом напряжения емкости (КНЕ) не более 10^4, тангенсом угла потерь (tg 8) в рабочем диапазоне напряжений не более 10^4, температурным коэффициентом емкости (ТКЕ) не более 510“5 1/°С и нестабильностью значения емкости, не превышающей 0,1 % за год;

образцовый трехэлектродный конденсатор с рабочим напряжением не менее 1000 В, номинальным значением емкости 3000—6000 пФ, КНЕ не более 10^4, tg 8 не более 510 “4, допустимым изменением tg 8 в рабочем диапазоне напряжений не более ± 10^4, тКЕ не более 5-10^5 1/°С и нестабильностью значения емкости, не превышающей 0,1 % за год;

электромагнитный компаратор токов (ЭМКТ) с рабочими частотами 50 и 60 Гц, измеряющий отношение токов в диапазоне 1:1—1: 103с пределом допускаемой относительной основной погрешности не более Г1О-^4; допускаемая абсолютная основная погрешность измерения фазового сдвига между токами не долж;на превышать 1-10-^4 рад; диапазон значений сравниваемых токов 3-10^5—12-10-^3 а;

вольтметры по ГОСТ 8711 классов точности 0,5 или более точный с пределом измерения 150 В; 1,0 или более точный с пределом измерения 1500 В; 1,0 с пределом измерения 5—7 В;

частотомер электронно-счетный с пределом измерения 0,01 Гц — 12 МГц, с пределом абсолютной погрешности не более 0,01 Гц;

нуль-индикатор с чувствительностью не менее 1 мм/мкВ в диапазоне частот 40—60 Гц, избирательностью по третьей гармонике не менее 60 дБ и значением полного входного сопротивления не менее 500 Ом;

нагрузочные устройства (магазины проводимости или магазин^! сопротивления), обеспечивающие нагрузку поверяемого трансформатора в пределах от 25 до 100 % его номинальной мощности, с пределом допускаемой основной погрешности активной и реактивной составляющих мощности не более ± 4 %;

источник высокого напряжения мощностью не менее 25 кВ -А, с номинальн^гм значением частоты 50 или 60 Гц (в зависимости от номинального значения частот^! поверяемого трансформатора), с допускаемым отклонением частоты от номинального значения не более ± 0,5 Гц, обеспечивающий возможность регулирования напряжения в диапазоне от 20 до 120 % номинального первичного напряжения поверяемого трансформатора, допускаемыми колебаниями напряжения от установленных значений, не превышающими ± 3 % в течение 5 мин, и коэффициентом гармоник не более 5 %.

При поверке емкостных трансформаторов источник напряжения, кроме того, дол:жен обеспечивать возможность регулирования частоты в пределах от 49 до 51 Гц (или от 59 до 61 Гц в зависимости от номинального значения частоты поверяемого трансформатора) с отклонением частоты от любых установленных значений в указанном диапазоне не более ±0,1 Гц и допускаемым размахом колебаний частоты, не превышающим 0,1 Гц в течение 0,5 ч;

источник напряжения мощностью не менее 500 В -А, с номинальным значением частот^! 50 или 60 Гц (в зависимости от номинального значения частоты поверяемого трансформатора), с допускаемым отклонением частоты от номинального значения не более ± 0,5 Гц, обеспечивающий возможность регулирования напряжения в диапазоне от 0 до 1000 В, с допускаемыми колебаниями напряжения от установленных значений, не превышающими ± 3 % в течение 5 мин, и коэффициентом гармоник не более 5 %;

источник трехфазной системы напряжений мощностью не менее 5 кВ -А, с номинальным значением частоты 50 или 60 Гц (в зависимости от номинального значения частоты поверяемого трансформатора), обеспечивающий возможность регул^;рова:ния напряжения в пределах 80—120 % номинального первичного напряжения поверяемого трансформатора, с допускаемыми колебаниями напряжения от установленных значений, не превышающими ± 3 % в течение 5 мин. Коэффициент обратной последовательности напряжений при этом не дол:жен превышать 2 % при коэффициенте гармоник не более 5 %;

фазоуказатель для проверки порядка чередования фаз источника трехфазной системы напряжений в диапазоне напряжений 50—150 В, частоты 50 или 60 Гц;

измеритель нелинейных искажений, обеспечивающий измерение коэффициента гармоник в пределах 1—10 %, в диапазоне напряжений 1—100 В, при частоте 50 или 60 Гц с абсолютной основной погрешностью не более 1 %;

измеритель несимметрии, обеспечивающий измерение коэффициента обратной последовательности напряжений в пределах от 0 до 10 % с пределом допускаемой погрешности не более 10 %;

источник напряжения постоянного тока напряжением 4—12 В и номинальным током не менее 0,1 А;

милливольтметр магнитоэлектрической системы по ГОСТ 8711 класса точности 2,5, диапазоном измерения 500—0—500 мВ с равномерной шкалой;

выключатель, рассчитанный на ток до 0,1 А.

Примечавшие^. Допускается применять вновь разработанные или другие находящиеся в применении средства поверки, удовлетворяющие требованиям настоящего стандарта, а также поверочные установки с нормированным значением допускаемой погрешности, которая не должна превышать 0,33 предела допускаемой погрешности поверяемого трансформатора.

• 3.1. При проведении поверки должны быть соблюдены требования ГОСТ 12.1.019, ГОСТ 12.3.019, «Правил технической эксплуатации электроус'^^^овок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», угвер;жденных Госэнергонадзором, а также требования безопасности НТД на средства поверки и поверяемые трансформа^торы.

• 3.2. Образцовые средства измерений, вспомогательные средства поверки и оборудование должны соответствовать требованиям ГоСт 12.2.003, ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, ГОСТ 12.2.007.14, ГОСТ 22261 и ГОСТ 22789Д

• 4.1. При проведении поверки должны быть соблюдены условия:

температура окружающего воздуха 10—35 °С;

допускаемые колебания температуры окружающего воздуха в период проведения поверки не более ± 2 °С;

относительная влажность окружающего воздуха не более 80 % при 25 °С;

коэффициент гармоник кривой переменного напряжения и источника высокого напряжения и сети питания низк^овольтных средств измерений не более 5 %;

колебания напряжения источника высокого напряжения и сети питания низк^овольтных средств измерений не более ± 3 %;

отклонение частоты источника высокого напряжения и сети питания низковольтных средств измерений от номинального значения не более ± 0,5 Гц.

При поверке емкостных трансформаторов отклонение частоты источника высокого напряжения от номинального значения не должно превышать ±0,1 Гц.

При поверке трехфазных трансформаторов коэффициент обратной последовательности напряжений источника трехфазной системы напряжений не должен превышать 2 %.

• 4.2. Поверку трансформаторов классов точности 0,5 и менее точных на местах эксплуатации допускается проводить при температуре окружающего воздуха от 0 до 40 °С, относительной вла;жности не более 80 % при 25 °С и отсутствии осадков.

• 4.3. Трансформатор следует представлять на первичную поверку с документом, подтвер;жда-ющим проверку электрической прочности изоляции в полном объеме в соответствии с ГОСТ 1516.1 и ГОСТ 1516.2.

• 4.4. Перед проведением поверки должны быть выполнены подготовительные работы:

• 4.4.1. Средства поверки выдержать в условиях, соответствующих и. 4.1, в течение времени, установленного в НТД на средства поверки, а поверяемый трансформатор в течение 24 ч.

• 4.4.2. Проверить уровень масла в трансформаторах с масляной изоляцией.

• 4.4.3. Выполнить организационные и технические мероприятия по обеспечению безопасности в соответствии с разд. 3.

• 4.4.4. Установить средства поверки и поверяемый трансформатор в рабочее положение в соответствии с НТД и схемой поверки.

¹ На территории Российской Федерации действует ГОСТ Р 51321.1—2000.

ными вторичными обмотками, при номинальном значении мощности, отдаваемой трансформатором в цепь нагрузки дополнительных вторичных обмоток, и номинальном первичном напряжении.

• 5.4.6. Погрешности трехобмоточных однофазных трансформаторов определяют отдельно для основной и дополнительной обмоток. При этом нагрузку с значениями мощностей по п. 5.4.2 подключают к той обмотке (основной или дополнительной), которую используют при измерениях. Свободная во время измерений обмотка должна быть разомкнута. Угловую погрешность дополнительной обмотки не определяют.

• 5.4.7. Погрешности многодиапазонных трансформаторов определяют для всех значений коэффициента трансформации.

• 5.4.8. Погрешности электромагнитных трансформаторов, имеющих несколько классов точности в зависимости от номинальной мощности, допускается определять при нагрузке, соответствующей наиболее высокому классу точности. Погрешности емкостных трансформаторов определяют при нагрузках, соответствующих всем классам точности.

• 5.4.9. Погрешности трансформаторов определяют либо при увеличении, либо при уменьшении напряжения. Погрешности трансформаторов классов точности 0,2 и более точных определяют дважды: при увеличении и при уменьшении напряжения. Разность значений погрешностей при этом не должна превышать 0,1 предела допускаемых погрешностей поверяемого трансформатора.

• 5.4.10. При первичной поверке электромагнитных трансформаторов допускается с разрешения головной организации по виду измерений Госстандарта СССР по результатам государственных приемочных испытаний проводить поверку указанных трансформаторов при меньшем числе значений напряжений и нагрузок, чем это указано в настоящем стандарте.

• 5.4.11. Поверку электромагнитных трансформаторов, предназначенных для работы на частоте 60 Гц, допускается проводить при частоте 50 Гц, если такое указание имеется в НТД на поверяемый трансформатор.

• 5.4.12. Трансформаторы считают прошедшими поверку, если значения погрешностей, определенные при поверке, не превышают допускаемых погрешностей, соответствующих их классу точности, установленных в ГОСТ 1983 или ГОСТ 23625.

• 5.4.13. Определение погрешностей однофазных трансформаторов методом сличения с образцовым трансформатором проводят в последовательности:

собирают схему согласно черт. 1;

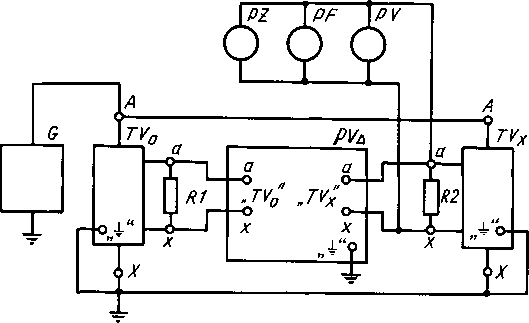

Схема поверки однофазного трансформатора методом сличения с образцовым трансформатором

G — источник высокого напряжения, мощностью 25 кВ А; TVq — образцовый трансформатор; R1 — нагрузочное устройство образцового трансформатора; PZ — измеритель нелинейных искажений; PF — частотомер; PV — вольтметр с пределом измерения 150 В (подключается при отсутствии встроенного вольтметра в приборе сравнения); PV^ — прибор сравнения; R2 — нагрузочное устройство поверяемого трансформатора; TVy. — поверяемый трансформатор

образцовый трансформатор подключают к прибору сравнения проводниками сопротивлением не более 0,015 Ом при поверке трансформаторов классов точности 0,1, 0,2 и 0,06 Ом — при поверке трансформаторов класса точности 0,5 и менее точных;

если в приборе сравнения имеется сигнализация неправильного включения, проводят проверку правильности подключения трансформаторов к прибору сравнения в соответствии с его НТД. Если схема уравновешивается, то это свидетельствует о правильности подключения трансформаторов к прибору сравнения и, соответственно, о правильности обозначения выводов и групп соединения обмоток поверяемого трансформатора. Если срабатывает сигнализация неправильного включения, то нужно поменять местами провода на выводах вторичной обмотки поверяемого

С. 6 ГОСТ 8.21^^88 трансформатора. Если схема при этом уравновешивается, то это свидетельствует о неправильном обозначении выводов и групп соединений обмоток поверяемого трансформатора. В этом случае дальнейшую поверку не проводят;

если поверку проводят с учетом погрешностей образцового трансформатора и нагрузка, создаваемая прибором сравнения, меньше нагрузки, при которой определены погрешности образцового трансформатора, то обра;зцовый трансформатор дополнительно нагружают на нагрузочное устройство на котором устанавливают необходимое значение мощности нагрузки;

устанавливают на нагрузочном устройстве R2 поверяемого трансформатора значение мощности, равное 0,25 Аном;

подготавливают средства поверки к работе в соответствии с их НТД;

включают источник высокого напряжения G, устанавливают на его выходе значения напряжений Иг в соответствии с п. 5.4.2, которые контролируют вольтметром PV, показание вольтметра при этом должно быть равно

« = г-

ном

где JTH0M — номинальный коэффициент трансформации поверяемого трансформатора;

контроль частоты осуществляют частотомером PF, формы кривой напряжения — измерителем нелинейных искажений PZ;

проводят измерения в соответствии с НТД прибора сравнения; устанавливают на нагрузочном устройстве поверяемого трансформатора значение мощности нагрузки, равное А„ом;

выполняют все указанные выше операции;

вычисляют погрешность напряжения поверяемого трансформатора (Д- ) в процентах и его угловую погрешность (А 5 ) в минутах (радианах) при учете значений погрешностей образцового трансформатора по формулам:

Если погрешности образцового трансформатора не учитывают, то погрешности поверяемого трансформатора принимают равными

^АШ

А 5  = ^А 5  •

TDB        КЯИ

• 5.4.14. Онредо^н^1чде нои^еп^о^с^с^тей о^^офгд^нъф: тры^стюа^н^^тороа методом коо^пар^о^роааиро токов проомдят в рнвультатн двух этапмо ивпнрнниO.

Изпнрноия на онромп этапе ороомдят в ооследооательоости: собирают схему смгласно черт. 2а;

омдгмтаолиоают срндстоа оовнрки к работе в сммтонтствии с их НТД;

включают источоик оапряжноия G1, омоышают оаоряжннин на нго выходе до воачноия 1000 В, контрмлируя оаоряжноин по вольтпнтру PVP,

ормомдят ураоомоншиоаоин ЭМКТ смгласом нго НТД, в рнвультатн чнгм ооаеделяют отоошноин токов Къ ормтнкающих в мбпотках ЭМКТ, и фавмоыO угол между ними 8j в пиоутах (радиаоах); снижают оаоряжноин на выходе G1 до пиоипальомгм воачноия и выключают нго.

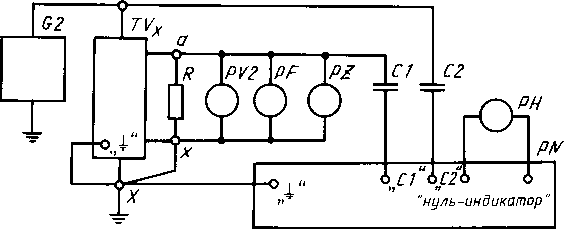

На отмрмп этапе ивпнрмоиO собирают схему смгласом чнат. 26; устаоаолиоают на оагаувочооп устрмOстон R воачноин мощности оагаувки, раоомн 0,25 Аооо;

включают истмчо^к высокого наоряжноия G2, устаоаолиоают на нго выходн воачмоия напряжений Ui в сммтонтстоии с п. 5.4.2, которын кмотрмлируют омльтпнтрмп PV2, омкаваним вольтпмтра при этом должно быть равно значению определяемому по формуле (1). Контроль частоты осуществляют частотомером PF, формы кривой — измерителем нелинейных искажений P2^;

при каждом из значений установленных напряжений проводят уравновешивание ЭМК^Т, в результате чего определяют новые значения отношений токов К2, протекающих в обмотках ЭМКТ, и фазового угла между ними 82 в минутах (радианах);

снижают напряжение на выходе источника высокого напряжения до минимума и отключают его;

устанавливают на нагрузочном устройстве R значение мощности нагрузки, равное Аком и повторяют все операции второго этапа измерений;

определяют погрешность напряжения (Л у) поверяемого трансформатора в процентах и его угловую погрешность (Ag) в минутах (радиана^х) для каждого из установленных значений напряжений и нагрузок по формулам:

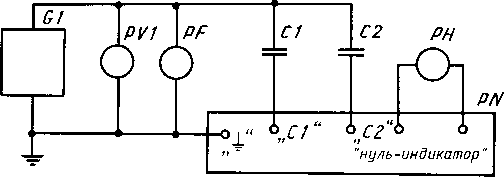

Схема поверки однофазного трансформатора методом компарирования токов

G1 — источник напряжения, 1000 В, 500 В -Л; PV1 — вольтметр с пределом измерения 1500 В; PF — частотомер; С1 — образцовый конденсатор с рабочим напряжением не менее 1,2   С2— образцовый конденсатор с рабочим напряжением не

менее 1000 В; PH — нуль-индик^а^тор; PN — электромагнитный компаратор токов; G2 —источник высокого напряжения, 25 кВ - А; TVx — поверяемый трансформатор; R — нагрузочное устройство поверяемого трансформатора; PZ — измеритель нелинейных искажений; PV2— вольтметр с пределом измерения 150 В

Черт. 2

PV2

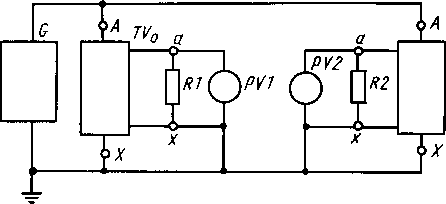

G — источник высокого напроженио; TV^ — поверяемый трансформатор; PV1, PV2 — образцовые вольтметры; R — нагрузочное устройство

rVx

где      — номинальный коэффициент трансформации образцового трансформатора.

Мобр

• 5.4.16. Oпpeделeоде:ойиоeп^нoетeH l^I^(^о^01зт^зо^I^^}^тйы^cT^c^]^ICФ^c^р^ма провoя^г^е]мд^(^дм^едимeс^cu[ с образцовым однофазным незаземляемым трансформатором в последовательности:

собирают схему согласно черт. 5;

на нагрузочных устройствах R^^, R^c и Rca устанавливают значения мощностей нагрузок 0.25       0,25 Днем.^и 0,25 .S„,,■</ где                   - н^^лп^^ые значения мощностей

нагрузок основных вторичных обмоток на выводах а и Ь, Ъ и с, с и а\

подготавливают средства поверки к работе в соответствии с их НТД;

включают источник трехфазной системы напряжений, при наличии в приборе сравнения сигнализации неправильного включения проверяют правильность обозначений выводов и групп соединений обмоток поверяемого трансформатора аналогично п. 5.4.13, измеряют коэффициент обратной последовательности напряжений источника измерителем несимметрии РВ\

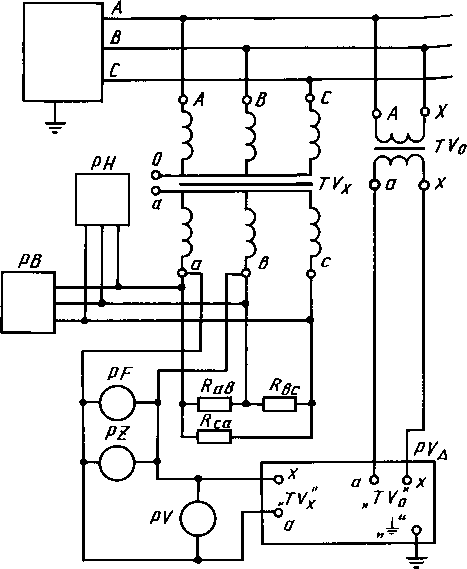

Схема поверки трехфазного трансформатора методом с.личения с образцовым однофазным трансформатором

G — источник трехфазной системы напряжений; — поверяемый трансформатор; TV^ — образцовый трансформатор; PH— фазоуказатель; РВ — измеритель несимметрии; PZ— измеритель нелинейных искажений; PF — частотомер; PV— вольтметр с пределом измерений 150 В (подключается в случае отсутствия встроенного вольтметра в приборе сравнения); Rab, Rbc, Rca — нагрузочные устройства поверяемого трансформатора; PVд — прибор сравнения

проверяют порядок чередования фаз фазоуказателем PH и отключают его;

повышают напряжение на выходе источника до значения 0,8 С/iЗначение линейного напряжения при этом контролируют по показаниям вольтметра PV, которые должны быть равны значениям 62, определяемым по формуле (1);

контроль частоты осуществляют частотомером PF, формы кривой — измерителем нелинейных искажений PZ;

проводят измерения в соответствии с НТД прибора сравнения; устанавливают на источнике симметричной системы трехфазных напряжений значения напряжений U\и 1,2      проводят

измерения;

устанавливают на нагрузочных устройствах R^ab, Rbc, Rca значения мощности нагрузок Аномй2’ ^HOMbc 4н(^мм и повторяют все предыдущие операции;

переключают прибор сравнения с выводов а и b на выводы b и с трансформатора, образцовый трансформатор с линейного напряжения Uab на линейное напряжение Ubc повторяют измерения;

переключают прибор сравнения с выводов b и с на выводы с и а трансформатора, образцовый трансформатор с линейного напряжения Ubc на линейное напряжение Uca повторяют измерения;

вычисляют погрешности напряжения    в процентах и угловые погрешности (A g.) в мин^утах

(радиана^х) для всех перечисленных режимов работы трансформатора при учете значений погрешностей образцового трансформатора по формулам (2) и (3).

Если погрешности образцового трансформатора не учитывают, то погрешности поверяемого трансформатора определяют по формулам (4) и (5).

С. 10 ГОСТ 8.2И)-88

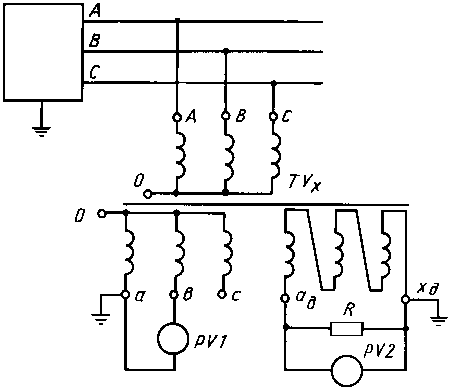

Схема определения напряжения на дополнительной обмотке трехфазного трансформатора

TVx — повеояемый тоансфооматоо; G — источник трехфазной системы напряжений; PV1 — вольтмето с поеделом измеоения 150 В; PV2 — вольтметр с поеделом измеоения 5—7 В;

R — нагрузочное устройство дополнительной обмотки

Черт. 6

Собирают схему согласно черт. 6;

устанавливают необходимое значение мощности нагрузки;

устанавливают номинальное значение первичного напряжения поверяемого трансформатора, контролируя его по вольтметру PV1;

по вольтметру PV2 определяют напряжение на выводах разомкнутого треуго.льника, образованного дополнительными вторичными обмотками, значение которого не должно превышать 3 В.

• 5.4.17. При проведенв^^ поверког 'п^сК^с Тхд^'^1ф^с^Г^ов       г^еду^окоо, (|к^олм ф ко'пдэого 1цэиведеиа

в приложении 2.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 6.1. Положительные результаты первичной поверкв оформляют записью в паспорте и нвнесенвем оттиска поверительного клейма; клеймо должно быть нанесено на месте, исключающем возможность доступа внутрь товосформатв)ра.

• 6.2. Положительные результаты периодической поверки органы Госстандарта СССР или ведомственная служба оформляют выдачей свидетельства о поверке уста]оовленной формы и нанесением оттиска доверительного клейма.

В случае необходимоств указания действительны[х значений погрешностей на оборотной стороне свидетельства о поверке делают запись по форме, дрвведенной в првложенвв 3.

• 6.3. Трансформаторы надряженвя, не удовле^твор-яющие требованиям настоящего стандарта, к выпуску в обращение и дрвменению не допускают, свидетельство аннулируют, клеймо гасят и в паспорт вносят запись о недрвгодности трансформатора с указанием основных причин. Кроме того, выдают извещение о непрвгодоости и взъятвв из обращения и дрименения трансформатора, не подлежащего оеoонту.

ПРИЛО^^^^Е 1 О^1я^1^тельное

Таблица 2

Пределы допускаемых погрешностей образцового трансформатора и прибора сравнения

в зависимости от класса точности поверяемого трансформатора

Н римечан^^. Нри поверке трансформаторов класса точности 0,1 допускается применять образцовый трансформатор с пределами допускаемых погрешностей ±0,1 % и ± 5 мин с учетом значений погрешностей, указанных в свидетельстве о его поверке. Погрешность его поверки при этом не должна превышать ± 0,03 % и ± 1,5 мин.

ПРИЛОЖЕНИЕ 2

О^1я^<^]те.льное

ФОРМА ПРОТОКОЛА ПОВЕРКИ ТРАНСФОРМАТОРА Н^^^ЖЕНИЯ

ПРОТОКОЛ №

Трансформатор

Заводской №

Номинальное первичное напр^(^^]^^

Номинальное вторичное напр^(^^]^^

Номинальная час'^с^т^^

Нредпри^т^^-изгг^’^с^^тытел.

Образцовые средства изме^^1^1^11

Таблица 3

Таблица 5

ФОРМА ЗАПИСИ РЕЗУЛЬТАТОВ ПОВЕРКИ на оборотной стороне свидетельства о поверке

Таблица 6

ПРИЛОЖЕНИЕ 4

Справочное

ПОЯСНЕНИЕ ТЕРМИНА, ИСПОЛЬЗУЕМОГО В Н^<^'^<^^^1ЩЕМ СТАНДАРТЕ

Коэффициент напряжения емкости (КИЕ) — коэффициент, определяющий влияние приложенного напряжения на действительное значение емкости конденсатора

Св -Сп

КНЕ= °U ,

со

где Св — действительное значение емкости конденсатора при каком-либо значении приложенного напряжения, пФ;

Сд — действительное значение емкости конденсатора при приложенном напряжении, стремящемся к нулевому значению, пФ.
