Методика поверки «ГСОЕИ. Источники питания APS» (ИЦРМ-МП-140-21)

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

М. С. Казаков

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1.1 Настоящая методика поверки распространяется на источники питания APS (далее - источники), изготавливаемые Ningbo Jiuyuan Electronic Со., Ltd., Китай, и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость источника к ГЭТ 4-91 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 (далее - Приказ № 2091), к ГЭТ 13-2001 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 (далее - Приказ № 3457).

• 1.3 Допускается проведение первичной (периодической) поверки отдельных выходных каналов и проведение периодической поверки для меньшего числа воспроизводимых величин в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

• 1.4 Поверка источника должна проводиться в соответствии с требованиями настоящей методики поверки.

• 1.5 Метод, обеспечивающий реализацию методики поверки, - прямой метод измерений.

• 1.6 Основные метрологические характеристики источников приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (20±5) °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые источники и средства поверки.

• 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

Таблица 2 - Средства поверки

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную Приказом № 2091 и Приказом № 3457.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые источники и применяемые средства поверки.

Источник допускается к дальнейшей поверке, если:

• - внешний вид источника соответствует описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и источник допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, источник к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию (далее - ЭД) на поверяемый источник и на применяемые средства поверки;

• - выдержать источник в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование

Опробование источника проводить в следующей последовательности:

• 1) включить источник согласно его ЭД;

• 2) убедиться, что на цифровом индикаторе источника загорелись цифры со значениями силы тока и напряжения;

• 3) перевести источник в режим стабилизации напряжения постоянного тока, для чего немного повернуть регулятор силы тока по часовой стрелке;

• 4) повернуть регулятор напряжения постоянного тока до упора против часовой стрелки и убедиться, что напряжение на выходе уменьшается до 0,0 В;

• 5) повернуть регулятор напряжения постоянного тока до упора по часовой стрелке и убедиться, что напряжение на выходе увеличивается до максимального значения.

Источник допускается к дальнейшей поверке, если при опробовании выполняются все вышеуказанные требования.

• 9.1 Определение абсолютной основной погрешности воспроизведений напряжения постоянного тока в режиме стабилизации напряжения постоянного тока проводить в следующей последовательности:

• 1) собрать схему согласно рисунку 1;



Рисунок 1 - Схема подключения при определении абсолютной основной погрешности воспроизведений напряжения постоянного тока в режиме стабилизации напряжения постоянного тока и абсолютной основной погрешности воспроизведений силы постоянного тока в режиме стабилизации силы постоянного тока

• 2) включить источник и средства поверки согласно их ЭД;

• 3) последовательно воспроизвести с выходного канала источника пять значений напряжения постоянного тока, соответствующих 0-5 %, 20-30 %, 45-55 %, 70-80 %, 95-100 % диапазона воспроизведений;

• 4) измерить мультиметром цифровым прецизионным 8508А (далее - мультиметр 8508А) значения напряжения постоянного тока на выходном канале источника для каждого воспроизводимого сигнала;

• 5) повторить пункты 3)-4) для второго выходного канала источника (при наличии).

• 9.2 Определение абсолютной основной погрешности воспроизведений силы постоянного тока в режиме стабилизации силы постоянного тока проводить в следующей последовательности:

• 1) собрать схему согласно рисунку 1;

• 2) включить источник и средства поверки согласно их ЭД;

• 3) последовательно воспроизвести с выходного канала источника пять значений силы постоянного тока, соответствующих 0-5 %, 20-30 %, 45-55 %, 70-80 %, 95-100 % диапазона воспроизведений;

• 4) измерить мультиметром 8508А значения силы постоянного тока на выходном канале источника для каждого воспроизводимого сигнала;

• 5) повторить пункты 3)-4) для второго выходного канала источника (при наличии).

• 9.3 Определение уровня пульсаций выходного напряжения в режиме стабилизации напряжения постоянного тока проводить в следующей последовательности:

• 1) собрать схему согласно рисунку 2;

  220 В

  Источник

  Осциллограф цифровой

  АКИП-4115/1А

Рисунок 2 - Схема подключения при определении уровня пульсаций выходного напряжения в режиме стабилизации напряжения постоянного тока

• 2) включить источник и средства поверки согласно их ЭД;

• 3) установить на осциллографе цифровом АКИП-4115/1А (далее - осциллограф) в режиме измерений среднеквадратических значений напряжения переменного тока полосу пропускания 20 МГц;

• 4) воспроизвести с выходного канала источника значение напряжения постоянного тока, соответствующее верхней границе диапазона воспроизведений;

• 5) измерить осциллографом среднеквадратические значения уровня пульсаций выходного напряжения источника;

• 6) повторить пункты 3)-5) для второго выходного канала источника (при наличии).

• 9.4 Определение нестабильности выходного напряжения, вызванной изменением силы тока в нагрузке от 0 до 0,9 максимального значения, проводить в следующей последовательности:

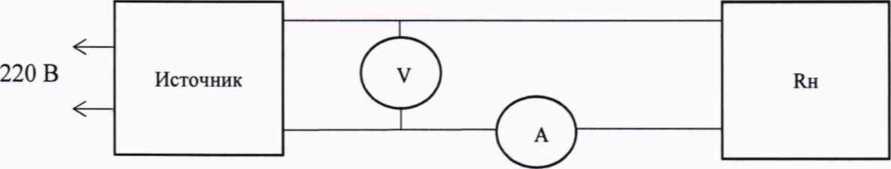

• 1) собрать схему согласно рисунку 3;



R_H - реостаты сопротивления ползунковые РСП-3-17 и (или) РСП-4-23

V - мультиметр 3458А

А - мультиметр цифровой прецизионный 8508А

Рисунок 3 - Схема подключения при определении нестабильности выходного напряжения, вызванной изменением силы тока в нагрузке, и нестабильности силы выходного тока, вызванной изменением напряжения на нагрузке

• 2) включить источник и средства поверки согласно их ЭД;

• 3) воспроизвести с выходного канала источника значение напряжения постоянного тока, соответствующее верхней границе диапазона воспроизведений;

• 4) регулируя значение сопротивления на реостате, установить значение силы тока в нагрузке, равное 0,9 максимального значения, контролируя его мультиметром 8508А;

• 5) измерить мультиметром 3458А значение напряжения постоянного тока на выходном канале источника;

• 6) отключить нагрузку;

• 7) измерить мультиметром 3458А значение напряжения постоянного тока на выходном канале источника;

• 8) повторить пункты 3)-7) для второго выходного канала источника (при наличии).

• 9.5 Определение нестабильности силы выходного тока, вызванной изменением напряжения на нагрузке от 0,1 до 0,9 максимального устанавливаемого значения, проводить в следующей последовательности:

• 1) собрать схему согласно рисунку 3;

• 2) включить источник и средства поверки согласно их ЭД;

• 3) воспроизвести с выходного канала источника значение силы постоянного тока, соответствующее верхней границе диапазона воспроизведений;

• 4) регулируя значение сопротивления на реостате, установить значение напряжения на нагрузке, равное 0,9 максимального устанавливаемого значения, контролируя его мультиметром 3458А;

• 5) измерить мультиметром 8508А значение силы постоянного тока на выходном канале источника;

• 6) регулируя значение сопротивления на реостате, установить значение напряжения на нагрузке, равное 0,1 максимального устанавливаемого значения, контролируя его мультиметром 345 8А;

• 7) измерить мультиметром 8508А значение силы постоянного тока на выходном канале источника;

• 8) повторить пункты 3)-7) для второго выходного канала источника (при наличии).

• 9.6 Определение нестабильности выходного напряжения и нестабильности силы выходного тока, вызванных изменением напряжения в сети питания на 10 % от номинального значения, проводить в следующей последовательности:

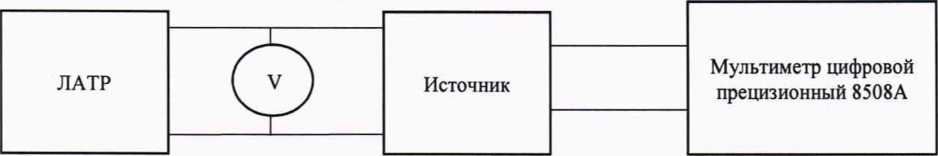

1) собрать схему согласно рисунку 4;

V - мультиметр цифровой Fluke 87V

Рисунок 4 - Схема подключения при определении нестабильности выходного напряжения и нестабильности силы выходного тока, вызванных изменением напряжения в сети питания

• 2) включить источник и средства поверки согласно их ЭД;

• 3) воспроизвести с ЛАТРа выходное напряжение, равное 220 В, контролируя его с помощью мультиметра цифрового Fluke 87V;

• 4) последовательно воспроизвести с выходного канала источника три значения напряжения постоянного тока, соответствующих 0-5 %, 45-55 %, 95-100 % диапазона воспроизведений;

• 5) измерить мультиметром 8508А значение напряжения постоянного тока на выходном канале источника для каждого воспроизводимого сигнала;

• 6) последовательно воспроизвести с выходного канала источника три значения силы постоянного тока, соответствующих 0-5 %, 45-55 %, 95-100 % диапазона воспроизведений;

• 7) измерить мультиметром 8508А значение силы постоянного тока на выходном канале источника для каждого воспроизводимого сигнала;

• 8) воспроизвести с ЛАТРа выходное напряжение, равное 198 В, контролируя его с помощью мультиметра цифрового Fluke 87V;

• 9) повторить пункты 4)-7);

• 10)  воспроизвести с ЛАТРа выходное напряжение, равное 242 В, контролируя его с помощью мультиметра цифрового Fluke 87V;

И) повторить пункты 4)-7);

12) повторить пункты 3)-11) для второго выходного канала источника (при нали-

где (/_макс ~ значение напряжения постоянного тока на выходном канале источника, измеренное мультиметром 8508А при значении напряжения питания, равном 242 В, В;

//_ном- значение напряжения постоянного тока на выходном канале источника, измеренное мультиметром 8508А при значении напряжения питания, равном 220 В, В;

/7_МИН- значение напряжения постоянного тока на выходном канале источника, измеренное мультиметром 8508А при значении напряжения питания, равном 198 В, В.

Нестабильность силы выходного тока, вызванную изменением напряжения в сети питания, А, определять по формулам:

АД1ит+ “ ^макс А1ом

АД1ИТ- ~ ^МИН ~ AiOM

где /_макс - значение силы постоянного тока на выходном канале источника, измеренное мультиметром 8508А при значении напряжения питания, равном 242 В, А;

/_ном - значение силы постоянного тока на выходном канале источника, измеренное мультиметром 8508А при значении напряжения питания, равном 220 В, А;

/_мин ^_ значение силы постоянного тока на выходном канале источника, измеренное мультиметром 8508А при значении напряжения питания, равном 198 В, А.

Источник подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения абсолютной основной погрешности воспроизведений напряжения и силы постоянного тока, нестабильности выходного напряжения, вызванной изменением напряжения в сети питания, нестабильности выходного напряжения, вызванной изменением силы тока в нагрузке, нестабильности силы выходного тока, вызванной изменением напряжения в сети питания, нестабильности силы выходного тока, вызванной изменением напряжения на нагрузке, а также среднеквадратические значения уровня пульсаций выходного напряжения в режиме стабилизации напряжения постоянного тока не превышают пределов, указанных в таблице А.З Приложения А.

При невыполнении любого из вышеперечисленных условий (когда источник не подтверждает соответствие метрологическим требованиям), поверку источника прекращают, результаты поверки признают отрицательными.

• 11.1 Результаты поверки источника подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 11.2 По заявлению владельца источника или лица, представившего его на поверку, положительные результаты поверки (когда источник подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на источник знака поверки, и (или) внесением в паспорт источника записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 11.3 По заявлению владельца источника или лица, представившего его на поверку, отрицательные результаты поверки (когда источник не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством.

• 11.4 Протоколы поверки источника оформляются по произвольной форме.



  М. М. Хасанова

Заместитель начальника отдела испытаний и комплексного метрологического обеспечения ООО «ИЦРМ»

Таблица А.1 - Диапазоны установки и воспроизведений напряжения постоянного тока

Таблица А.2 - Диапазоны воспроизведений силы постоянного тока

Таблица А.З - Метрологические характеристики
