Методика поверки «ГСИ. Комплексы оперативного диагностирования «Прогноз»» (МП ОЦСМ 013196-2017)

УТВЕРЖДАЮ

Зам. директора по метрологии

А.В. Бессонов

О?

ФБУ «Омский ЦСМ»

Государственная система обеспечения единства измерений Комплексы оперативного диагностирования «Прогноз»

МЕТОДИКА ПОВЕРКИ

ОЦСМ 013196-2017 МП

г. Омск

2017 г.

Содержание

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Идентификация программного обеспечения

  • 7.4 Определение метрологических характеристик

    • 7.4.1 Проверка канала измерения частоты вращения

    • 7.4.2 Проверка канала измерения выходных электрических сигналов датчиков вибрации

• 8 Оформление результатов поверки

Приложение А

Приложение Б

Настоящая методика поверки распространяется на комплексы оперативного диагностирования «Прогноз» (далее по тексту — комплексы) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - один год.

• 1.1 При проведении поверки должны выполняться операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают, комплекс признается непригодным к дальнейшей эксплуатации, выдается извещение о непригодности, с указанием причин непригодности в соответствии с приложением 2 Приказа Минпромторга РФ от 02.07.2015 г. №1815.

• 2.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки

Продолжение таблицы 2

• 2.2 Все средства измерений должны быть исправны, поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик комплекса с требуемой точностью.

Поверку комплексов осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации юридические лица и индивидуальные предприниматели. К проведению поверки допускаются лица, изучившие руководство по эксплуатации на комплексы 55ДК.411711.001 РЭ, эксплуатационную документацию на средства их поверки и настоящую методику поверки.

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».

При проведении поверки должны соблюдаться нормальные условия измерений:

• - температура окружающего воздуха, °C                                         (20±5);

• - относительная влажность окружающего воздуха, %                        от 30 до 80;

• - атмосферное давление, кПа (мм рт. ст.)                      от 84 до 106 (от 630 до 795);

• 6.1 Потребитель, предъявляющий комплекс в поверку, должен предоставить (по требованию организации, проводящей поверку) формуляр на комплекс, руководство по эксплуатации (далее по тексту - ЭД) и настоящую методику поверки.

• 6.2 Выдержать комплекс в помещении, где проводится поверка в нормальных условиях измерений, приведенных в разделе 5 настоящей методики, не менее двух часов.

• 6.3 Подготовить к работе основные и вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

• 7 Проведение поверки

• 7.1.1 Внешним осмотром проверить:

• - соответствие комплектности комплекса требованиям, приведенным в ЭД;

• - соответствие маркировки комплекса требованиям, приведенным в ЭД;

• - состояние корпусных деталей, кабелей и разъемов.

• 7.1.2 Не допускаются к дальнейшей поверке комплексы, у которых при осмотре выявлены следующие несоответствия или дефекты:

• - отсутствует ЭД;

• - комплектность комплекса не соответствует требованиям, приведенным в ЭД;

• - маркировка комплекса не соответствует требованиям, приведенным в ЭД;

• - отсутствуют или повреждены корпусные детали, кабели или разъемы;

• - внутри корпусов компонентов комплекса имеются незакрепленные части.

• 7.2.1 Вынуть комплекс из переносной сумки.

• 7.2.2 Открыть отсек для аккумуляторных батарей, расположенный в нижней части корпуса блока обработки сигналов (далее по тексту - БОС), и установить 4 аккумуляторных батареи соблюдая полярность.

• 7.2.3 Установить защитное заземление, соединив клемму заземления БОС с контуром заземления.

• 7.2.4 С помощью кабеля «USB A-В» соединить БОС с персональным компьютером (далее по тексту - ПК).

• 7.2.5 Подключить сетевой адаптер к ПК.

• 7.2.6 Включить БОС, ПК и дождаться загрузки операционный системы.

• 7.2.7 Запустить программу «Dsp01Util.exe». В открывшемся окне «Утилиты платы DSP-01», перейти на вкладку «СКО».

• 7.2.8 В окне «Канал вибрации» установить значение «О» и нажать кнопку «Измерять». При этом на разъеме БОС для подключения датчика вибрации, помеченным символом «О», появиться постоянное напряжение питания датчика вибрации без нагрузки (см. рисунок 1).

1„Утилиты платы DSP-O1

Сменить плату | Плата № Test

Калибровка | Системный лог платы СКО

Канал вибрации

КоеФФициент

децимации

Стоп

Рисунок 1 - Окно «Утилиты платы DSP-01»

• 7.2.9 Измерить с помощью мультиметра цифрового 34401А напряжение на разъеме БОС, помеченным символом «0», и нажать кнопку «Стоп».

• 7.2.10 Повторить операции 7.2.8-7.2.9 настоящей методики для остальных выходов для подключения датчиков вибрации, присутствующих на панели БОС.

• 7.2.11 Результат опробования считать положительным, если для всех выходов для подключения датчиков вибрации постоянное напряжение питания датчика вибрации без нагрузки равно (9,0±0,5) В.

• 7.3.1 Выполнить операции 7.2.1-7.2.6 настоящей методики.

• 7.3.2 Запустить программу «Dsp01Util.exe». В открывшемся окне «Утилиты платы DSP-01», перейти на вкладку «Системный лог платы».

• 7.3.3 В верхней строке открывшегося информационного окна считать идентификационное наименование и номер версии программного обеспечения (см. рисунок 2).

прогр

Номер версии ПО

Рисунок 2 - Идентификация программного обеспечения

• 7.4.1.5 Установить на установке тахометрической УТ05-60 в соответствии с ее руководством по эксплуатации частоту вращения 10 об/мин.

• 7.4.1.6 Установить следующие настройки:

• - количество меток - «1»

• - период опроса - «1»;

• - усреднений - «10»;

• - не останавливать - не установлено.

• 7.4.1.7 Нажать кнопку «Измерять». При этом с периодом в одну секунду в окнах «Текущее, Гц» и «Текущее, об/мин» будут отображаться значения измеренной частоты вращения. После десяти наблюдений отобразится средние из десяти значений измеренной частоты вращения в Гц и об/мин, соответственно.

• 7.4.1.8 Определить относительную погрешность измерения частоты вращения по формуле:

• 100 %, (1) (Оу_ст

где (в_изм - среднее из десяти значений измеренной частоты вращения, об/мин;

со_уст - частота вращения, установленная на тахометрической установке, об/мин

• 7.4.1.9 Повторить операции 7.4.1.5-7.4.1.8 настоящей методики, устанавливая на установке тахометрической УТ05-60 последовательно значения частоты вращения (о_уст, равные 50, 500, 1000, 3000, 6000, 7500 об/мин.

• 7.4.1.10 Результат проверки считать положительным, если для всех значений часты вращения относительная погрешность измерения не превышает пределов ±0,5 %.

• 7.4.2.1 Собрать схему в соответствии с Приложением А. Допускается использовать один мультиметр цифровой 34401 А, подключая его к нужному выходу в зависимости от выполняемого измерения.

• 7.4.2.2 Установить на источнике питания постоянного тока Б5-44А напряжение питания имитатора датчика вибрации (12±0,5) В.

• 7.4.2.3 Перевести переключатель на имитаторе датчика вибрации в положение «Вкл».

• 7.4.2.4 Установить на выходе генератора сигналов низкочастотного ГЗ-118 синусоидальный сигнал с действующим значением напряжения (1,00±0,01) В и частотой 1000 Гц, контролируя значение напряжения мультиметром цифровым 34401 А.

• 7.4.2.5 Измеряя мультиметром цифровым 34401А действующее напряжения на выходе имитатора датчика вибрации и вращая подстроечный резистор внутри имитатора через отверстие в корпусе, добиться напряжения на выходе имитатора датчика вибрации равному входному ±0,1 %.

• 7.4.2.6 Установить на выходе генератора сигналов низкочастотного ГЗ-118 синусоидальный сигнал с действующим значением напряжения (1,00±0,01) мВ и частотой 10 Гц, контролируя значение напряжения мультиметром цифровым 34401 А.

• 7.4.2.7 Измерить мультиметром цифровым 34401А действующее напряжения на выходе имитатора датчика вибрации и вычислить коэффициент передачи переменного напряжения имитатора датчика вибрации как отношение значения выходного напряжения к значению входного напряжения.

• 7.4.2.8 Если измерения выходного сигнала генератора сигналов низкочастотного ГЗ-118 и выходного сигнала имитатора датчика вибрации производятся поочередно одним мультиметром цифровым 34401 А, измерить значение действующего напряжения на выходе генератора сигналов низкочастотного ГЗ-118. Если измеренное значение отличается от установленного значения в операции 7.4.2.6 настоящей методики более чем на ±0,1 %, повторить операции 7.4.2.6-7.4.2.8 настоящей методики.

• 7.4.2.9 Повторить операции 7.4.2.6-7.4.2.8, устанавливая на генераторе сигналов низкочастотном ГЗ-118 последовательно синусоидальные сигналы:

• - с действующим значением напряжения (1414± 14) мВ и частотой 10 Гц;

• - с действующим значением напряжения (1,00±0,01) мВ и частотой 10 кГц;

• - с действующим значением напряжения (1414±14) мВ и частотой 10 кГц;

• 7.4.2.10 Коэффициент передачи переменного напряжения имитатора датчика вибрации, вычисленный в 7.4.2.7 настоящей методики, должен быть равен (1,000±0,005).

• 7.4.2.11 Перевести переключатель на имитаторе датчика вибрации в положение «Выкл».

• 7.4.2.12 Выполнить операции 7.2.1-7.2.6 и собрать схему в соответствии с Приложением Б.

• 7.4.2.13 Установить на источнике питания постоянного тока Б5-44А напряжение питания имитатора датчика вибрации (12±0,5) В.

• 7.4.2.14 Установить в окне «Канал вибрации» номер канала «0», в окне «Коэффициент децимации» - «0» (см. рисунок 1).

• 7.4.2.15 Установить на выходе генератора сигналов низкочастотного ГЗ-118 синусоидальный сигнал с действующим значением напряжения 1 мВ и частотой 1 кГц, контролируя значение напряжения мультиметром цифровым 34401 А.

• 7.4.2.16 Нажать кнопку «Измерять» на вкладке «СКО», при этом на вкладке «СКО» появиться измеренное комплексом значение напряжения. Нажать кнопку «Стоп».

• 7.4.2.17 Определить относительную погрешность измерения напряжения по формуле:

5U = ^U""~^UycT • 100 %,                                  (2)

о уст

где и_изм - напряжение, измеренное комплексом, В;

U_ycT - напряжение, измеренное на выходе генератора сигналов низкочастотного ГЗ-118, В.

• 7.4.2.18 Повторить операции 7.4.2.15-7.4.2.17 настоящей методики, устанавливая на генераторе сигналов низкочастотном ГЗ-118 последовательно синусоидальные сигналы с действующими значениями напряжений 5, 10, 50, 100, 500, 1000, 1414 мВ и частотой 1 кГц.

• 7.4.2.19 Установить на выходе генератора сигналов низкочастотного ГЗ-118 синусоидальный сигнал с действующим значением напряжения 1 В и частотой 10 кГц, контролируя значение напряжения мультиметром цифровым 34401 А.

• 7.4.2.20 Нажать кнопку «Измерять» на вкладке «СКО», при этом на вкладке «СКО» появиться измеренное комплексом значение напряжения. Нажать кнопку «Стоп».

• 7.4.2.21 Определить относительную погрешность измерения напряжения по формуле 2.

• 7.4.2.22 Повторить операции 7.4.2.19-7.4.2.21 настоящей методики, устанавливая на генераторе сигналов низкочастотном ГЗ-118 последовательно синусоидальные сигналы с действующим значением напряжения 1 В и частотами 5000, 500, 100, 50 Гц.

• 7.4.2.23 Установить в окне «Коэффициент децимации» - «8» (см. рисунок 1) и повторить операции 7.4.2.19-7.4.2.21 настоящей методики, установив на генераторе сигналов низкочастотном ГЗ-118 синусоидальный сигнал с действующим значением напряжения 1 В и частотой 10 Гц.

7.4.2.25 Результат проверки считать положительным, если относительная погрешность измерения напряжения во всех проверенных точках диапазона измерений не превышает ±2 %.

• 8.1 Результаты поверки оформляют протоколом поверки произвольной формы.

• 8.2 Положительные результаты первичной или периодической поверки оформляют свидетельством о поверке в соответствии с приложением 1 Приказа Минпромторга РФ от 02.07.2015 г. №1815. Корпус БОС пломбируется, наносится знак поверки в виде наклейки.

• 8.3 При отрицательных результатах первичной поверки комплекс считают непригодным и к эксплуатации не допускают.

• 8.4 При отрицательных результатах периодической поверки комплекс считают непригодным и к эксплуатации не допускают, свидетельство о поверке аннулируют, оттиск поверительного клейма гасят и выдают извещение о непригодности, с указанием причин непригодности в соответствии с приложением 2 Приказа Минпромторга РФ от 02.07.2015 г. №1815.

Приложение А

(обязательное)

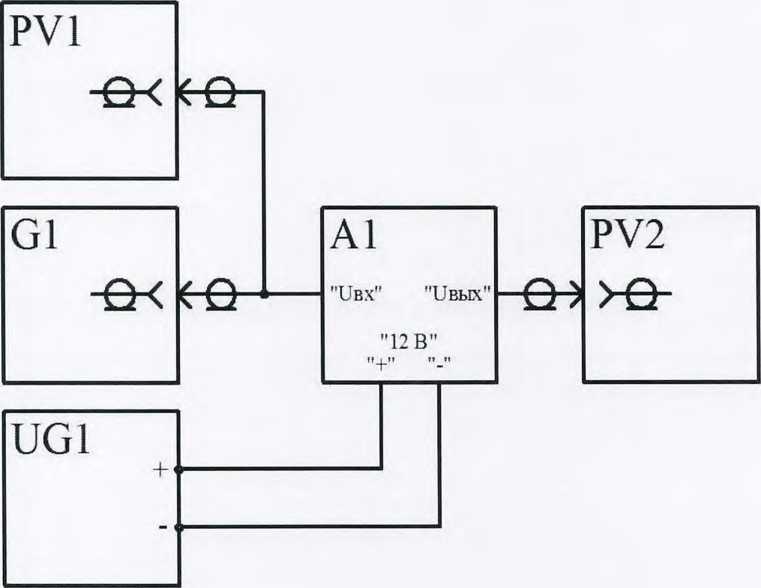

Схема подключения приборов и оборудования при калибровке имитатора датчика вибрации

А1 - имитатор датчика вибрации

G1 - генератор сигналов низкочастотный ГЗ-118

PV1, PV2 - мультиметр цифровой 34401А

UG1 - источник питания постоянного тока Б5-44А

Приложение Б

(обязательное)

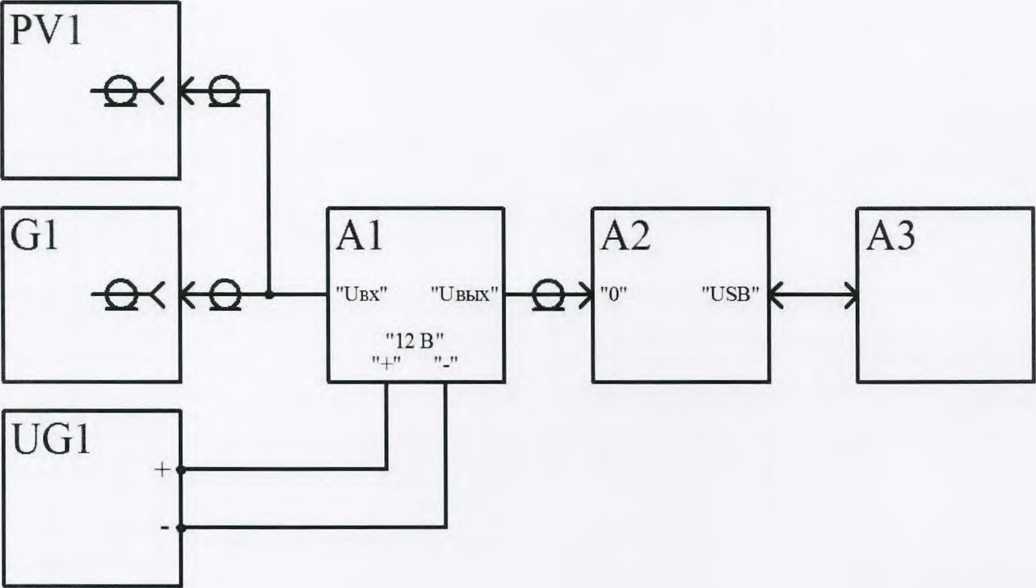

Схема подключения приборов и оборудования при проверке каналов измерений

выходных электрических сигналов датчиков вибрации

А1 - имитатор датчика вибрации

А2 - Блок обработки сигналов (БОС)

АЗ - Персональный компьютер (ПК)

G1 - генератор сигналов низкочастотный ГЗ-118

PV1 - мультиметр цифровой 34401А

UG1 - источник питания постоянного тока Б5-44А
