ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные вертикальные цилиндрические с прямоугольной вставкой наливных судов (танкеров и барж)

МЕТОДИКА ПОВЕРКИ

МП 0762-7-2017

Начальни

ИО-7

/Z Кондаков А. В.

43) 272-62-75; 272-54-55

Казань 2017 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А. В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР»              26 июня 2017 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 45

Настоящая инструкция не может быть полностью или частично воспроизведена, тиражирована и (или) распространена без разрешения ОАО « Ленское объединенное речное пароходство» и

ФГУП ВНИИР

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Содержание

Стр.

продольной стенки танка

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Библиография

ИНСТРУКЦИЯ

Т 86.2

МП 0762-7-2017

Государственная система обеспечения единства измерений

Резервуары (танки) стальные вертикальные цилиндрические с прямоугольной вставкой речных наливных судов (танкеров и барж). Методика поверки

ГОСТ 12.4.310—2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 166—89 Штангенциркули. Технические условия;

ГОСТ 427—75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502—98. Рулетки измерительные металлические. Технические условия;

ГОСТ 12971—67 Таблички прямоугольные для машин и приборов. Размеры;

ГОСТ 13837—79 Динамометры общего назначения. Технические условия;

ГОСТ 28498—90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;

ГОСТ 30852.19—2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

  • 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими

С       определениями:

  • 3.1 резервуар (танк) речного наливного судна: Стальной сосуд вертикальный цилиндрический с плоской (прямоугольной) вставкой, с непроницаемой продольной переборкой, с проницаемыми поперечными переборками (стенками), индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором.

Продольная и поперечные переборки в местах стыка листов в продольном направлении образуют пояса танка.

  • 3.2 межпалубная полость танка: Пространство, образованное между палубой танка и верхним контуром третьего пояса.

  • 3.3 градуировочная таблица: Зависимость вместимости танка от уровня его наполнения при нормированном значении температуры, равной 20 °C.

С              Таблицу прилагают к свидетельству о поверки танка и применяют для определения

объема жидкости в нем.

  • 3.4 градуировка танка: Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

  • 3.5 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

  • 3.6 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

  • 3.7 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

  • 3.8 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.10 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы (или на днище танка), которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов при эксплуатации танка.

  • 3.11 базовая высота танка: Расстояние от точки касания дна измерительной трубы (или днища танка) грузом рулетки до верхнего края измерительной трубы.

  • 3.12 уровень жидкости (высота наполнения): Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы (или днища танка)грузом рулетки.

  • 3.13 рабочая зона: Пространство, ограниченное по высоте 2 м над уровнем площадки, на которой находятся места постоянного или временного пребывания поверителей при поверке танка - по ГОСТ 12.1.005.

  • 3.14 дифферент наливного судна: Наклон наливного судна в продольной плоскости. Дифферент наливного судна определяет разность осадки (углубления) между носом и кормой. Дифферент судна регулируют приемом или удалением водяного балласта.

  • 3.15 степень наклона танка (судна): Величина ц, выражаемая через тангенс угла дифферента, рассчитываемая по формуле

Л = tg а,                                                 (1)

где а - угол дифферента судна в градусах.

  • 3.16 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку танка проводят геометрическим методом

      • 4.1.1 При поверке танка вместимость его определяют суммированием вместимостей цилиндрической и прямоугольной частей.

      • 4.1.2 Вместимость цилиндрической части определяют по результатам измерений внутренних радиусов и высоты поясов (рисунок А. 1).

      • 4.1.3 Вместимость прямоугольной части определяют по результатам измерений длины, ширины и высоты поясов, образованных по продольным и поперечным переборкам танка (рисунки А.2, А.З, А.4, А5, А6).

      • 4.1.4 Измерения параметров танка проводят изнутри его.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Требования к погрешности измерений параметров танка
  • 5.1.1 Пределы допускаемой погрешности измерений параметров танка приведены в таблице 1.

Таблица 1

Наименование

параметра

Пределы допускаемой погрешности измерений параметра танка номинальной вместимостью, м3

250

400+425

Длина переборки, мм

±5,0

±5,5

Ширина переборки, мм

±5,0

±5,5

Высота переборки, мм

±5,0

±5,5

Радиус окружности, мм

±5,0

±5,5

Объем внутренних деталей, м3

±0,020

±0,025

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танка будет находиться в пределах:

±0,25 % - для танков номинальной вместимостью: от 250 до 400 м3 (включ.);

±0,20 % - для танков номинальной вместимостью 425 м3.

  • 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном

V        листе градуировочной таблицы.

5.2 Требовании к рабочим эталонам и вспомогательным средствам
  • 5.2.1 При поверке танка применяют следующие основные и вспомогательные средства поверки (далее - средство поверки):

    • 5.2.1.1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 1; 20 и 30 м по ГОСТ 7502.

    • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10 м по ГОСТ 7502.

    • 5.2.1.3 Линейку измерительную металлическую с диапазоном измерений от Одо 500 мм по ГОСТ 427.

    • 5.2.1.4 Ручной лазерный дальномер типа Disto classic 5а с диапазоном измерений от 0,1 до 200 м, с погрешностью измерений длины: ± 3 мм по [3];

Примечание - Ручной лазерный дальномер должен быть во взрывозащищен-ном исполнении.

  • 5.2.1.5 Уровень лазерный УЛ2 [4].

  • 5.2.1.6 Штангенциркуль с диапазоном измерений от 0 до 400 мм по ГОСТ 166.

  • 5.2.1.7 Термометр с ценой деления 1 °C, диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

  • 5.2.1.8 Динамометр с диапазоном измерений от Одо 100 Н по ГОСТ 13837.

  • 5.2.1.9 Сигнализатор горючих газов СГГ-20Р [5].

  • 5.2.2 Основные средства поверки танков должны быть аттестованы в качестве рабочих эталонов, средства измерений должны быть поверены в установленном порядке.

  • 5.2.3 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Танки подлежат поверке организациями, аккредитованными на право поверки танков наливных судов в соответствии с действующим законодательством.

    • 6.2 Устанавливаются следующие виды поверок танка:

  • - первичная - проводят после строительства танка перед вводом в эксплуатацию и после капитального ремонта;

  • - периодическая - проводят по истечении срока действия градуировочной таблицы и при внесении в танк конструктивных изменений, влияющих на его вместимость;

  • - внеочередная - проводят при изменении значения базовой высоты более чем на 0,1 % по результатам ежегодных измерений.

Первичную поверку танка проводят после его гидравлических испытаний.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Поверку танка проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя в установленном порядке.

    • 7.2 К поверке танка допускают лиц, изучивших настоящую инструкцию, техническую документацию на танк наливного судна и его конструкцию, средства поверки танка и прошедших обучение по 7.1 и инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

    • 7.3 Лица, проводящие измерения, надевают спецодежду по ГОСТ 12.4.310, обувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010 и очки защитные по ГОСТ 12.4.253.

    • 7.4 Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

    • 7.5 Измерения параметров танка во время грозы категорически запрещены.

    • 7.6 Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.

    • 7.7 Перед началом поверки танка проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.8 В процессе измерений параметров танка обеспечивают двух или трехкратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.9 Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 7.10 Измерения параметров при поверке танка проводят группой лиц, включающих поверителя организации, указанной в 6.1, и не менее одного специалиста, прошедшего курсы повышения квалификации в соответствии с 7.1.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

      • 8.1.1 Измерения параметров танка проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 8.1.3 Не допускают хлопунов днища танка (резервуара).

      • 8.1.4 Температура окружающего воздуха и воздуха внутри танка от минус 10 °C до плюс 35 °C.

      • 8.1.5 Состояние погоды - без осадков.

    • 8.2 При подготовке к поверке проводят следующие работы:

      • 8.2.1 Изучают техническую документацию на танк наливного судна и средства поверки.

      • 8.2.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

  • 9 ПОДГОТОВКА ТАНКА К ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ

9.1 Подготовка прямоугольной вставки танка
  • 9.1.1 Длину и высоту прямоугольной вставки танка измеряют:

  • - 3/4 высоты первого пояса;

  • - середины высоты второго и третьего поясов.

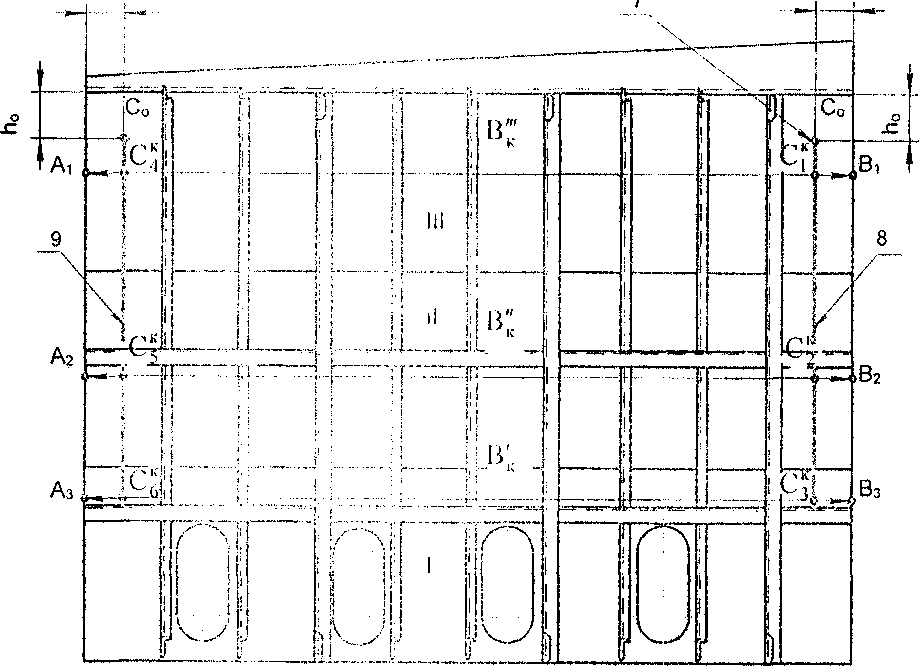

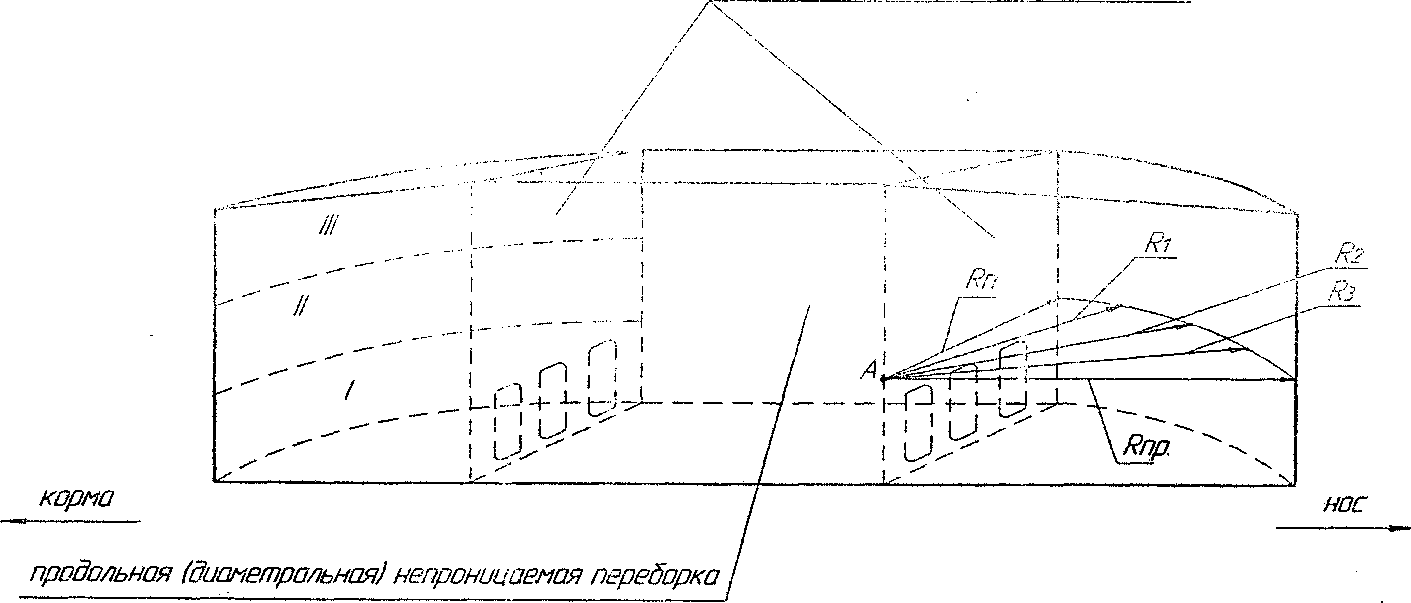

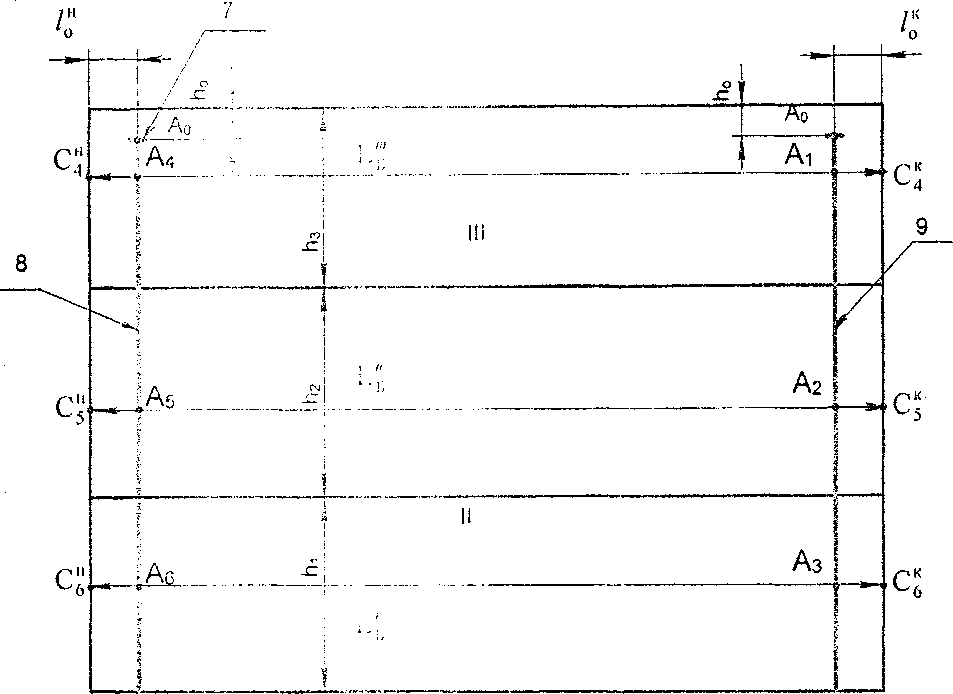

  • 9.1.2 Подготовку продольной стенки (рисунок А.2) и диаметральной (продольной) переборки танка без подкрепляющего силового набора (рисунок А.З) проводят в следующей последовательности:

а) на продольной стенке мелом отмечают точки Ао и Во (для диаметральной переборки) с координатами, отсчитываемыми от носовой поперечной переборки /“, от кормовой поперечной переборки /“, равными 300 мм и от места стыка стенки с палубой танка h0, равным 500 мм;

б) через точки Ао и Во проводят горизонтальную отметку 7 длиной равной 50 мм;

в) к горизонтальной отметке 7 прикладывают измерительную рулетку с грузом и проводят вертикальную линию 8 (нос) и проводят аналогично линию 9 (корма);

г) по вертикальной линии 8 на 3/4 высоты первого пояса и середины второго и третьего поясов отмечают точки Ад, Д5, Ае; (Вд, В5, Вс - для диаметральной переборки);

д) через точки А,-, Ае, А6 (В/,, В5. Вс) чертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки 4 , 5, 6. Отметки, нанесенные через точки Ад, As, Аб (Вд, Вб, Во ) на рисунках А.2 и А.З не обозначены;

е) по вертикальной линии 9 на 3/4 высоты первого пояса и середины второго и третьего поясов отмечают точки Ai, А2, А3; (Bi, В2, Вз)- для диаметральной переборки);

ж) через точки Аъ А2, А3; (Вд, В2, В3) чертилкой или графитовым стержнем толщиной не более Змм наносят горизонтальные отметки 1 , 2, 3. Отметки, нанесенные через точки Ад, А2, А3; (Bi, В2, Вз) на рисунках А.2 и А.З не обозначены.

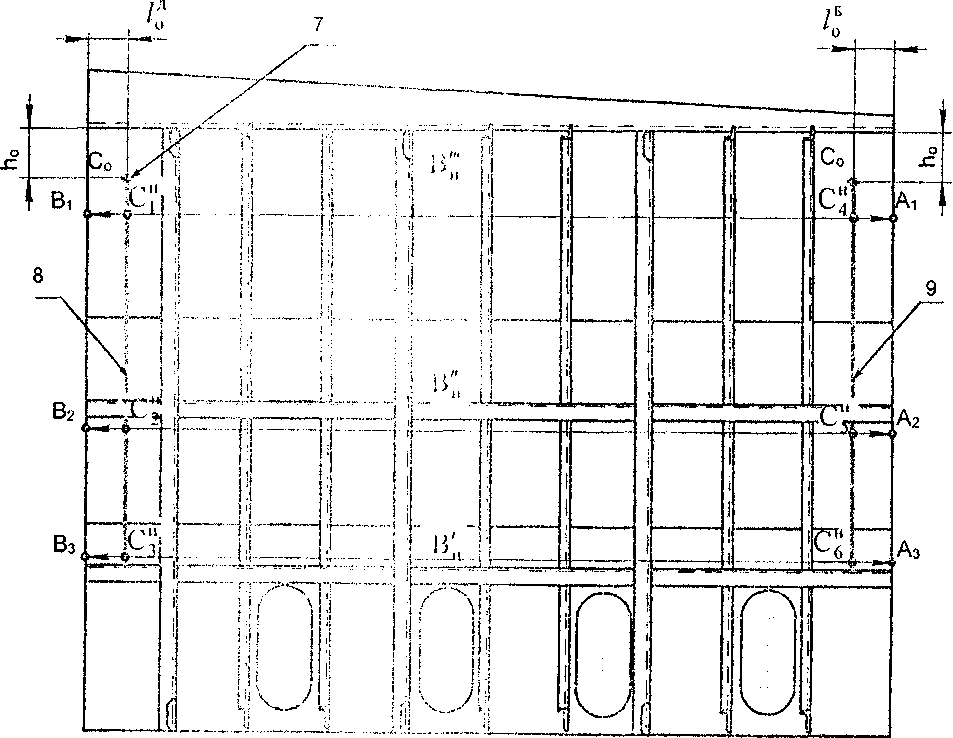

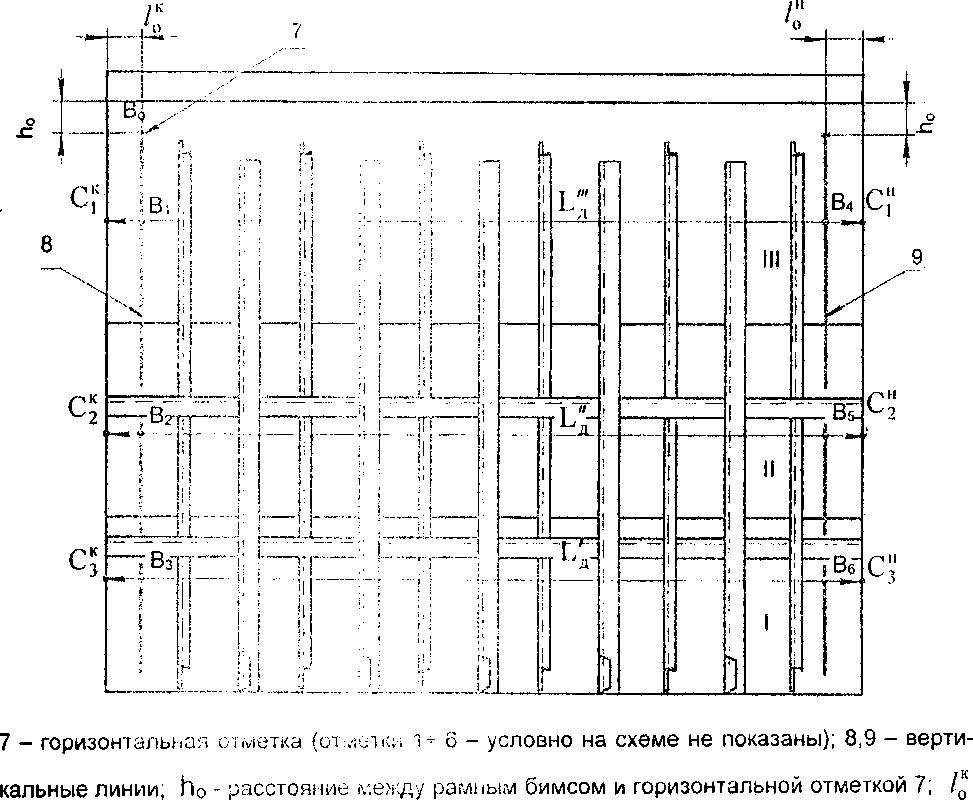

  • 9.1.3 Подготовку диаметральной (продольной) переборки с рамными шпангоутами проводят в следующей последовательности (рисунок А.4):

а) на продольной стенке мелом отмечают точки Во с координатами, отсчитываемыми от носовой поперечной переборки /”, от кормовой поперечной переборки I*, равными 300 мм и от места стыка стенки с палубой танка h0, равным 500 мм;

б) через точки Во проводят горизонтальную отметку 7 длиной равной 50 мм;

в) к горизонтальной отметке 7 прикладывают измерительную рулетку с грузом и проводят вертикальные линии 8 (корма) и 9 (нос) до пересечения с горизонтальным набором (шельфом);

г) по вертикальной линии 8 на 3/4 высоты первого пояса и середины второго и третьего поясов отмечают точки Eh, В2, В3;

д) через точки Eh, Bz, Вз чертилкой или графитовым стержнем толщиной не более Змм наносят горизонтальные отметки 1 , 2, 3. Отметки, нанесенные через точки Bi, Вг, Вз на рисунке А.4 не обозначены;

е) по вертикальной линии 9 на 3/4 высоты первого пояса и середины второго и третьего поясов отмечают точки В4, Bs, Be;

ж) через точки В4, Bs, Во чертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки 4,5, 6. Отметки, нанесенные через точки В4, Bs, Вб на рисунке А.4 не обозначены.

  • 9.1.4 Подготовку носовой поперечной переборки, подкрепленной силовым набором, проводят в следующей последовательности (рисунок А.5):

а) на носовой переборке мелом отмечают точки Со с координатами, отсчитываемыми от диаметральной переборки /('1 и продольной стенки , равными 300 мм, и от места стыка стенки с палубой танка й0, разным 500 мм;

б) через точки Со проводят горизонтальную отметку 7 длиной равной 50 мм;

в) к горизонтальной отметке 7 прикладывают измерительную рулетку с грузом и проводят вертикальную линию 8 и аналогично линию 9 до пересечения с горизонтальным набором (шельфом);

г) по вертикальной линии 8 на 3/4 высоты первого пояса и середины второго и третьего поясов отмечают точки Cj^C^C”;

д) через точки С",С?,С" чертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки 1, 2, 3. Отметки, нанесенные через точки C”,C*2,Cj на рисунке А.5, не обозначены;

е) по вертикальной линии 9 на 3/4 высоты первого пояса и середины второго и третьего поясов отмечают точки С д ,С" ,С£ ;

ж) через точки С", С",чертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки 4, 5, 6. Отметки, нанесенные через точки Сд ,С$ ,С^ на рисунке А.5, не обозначены.

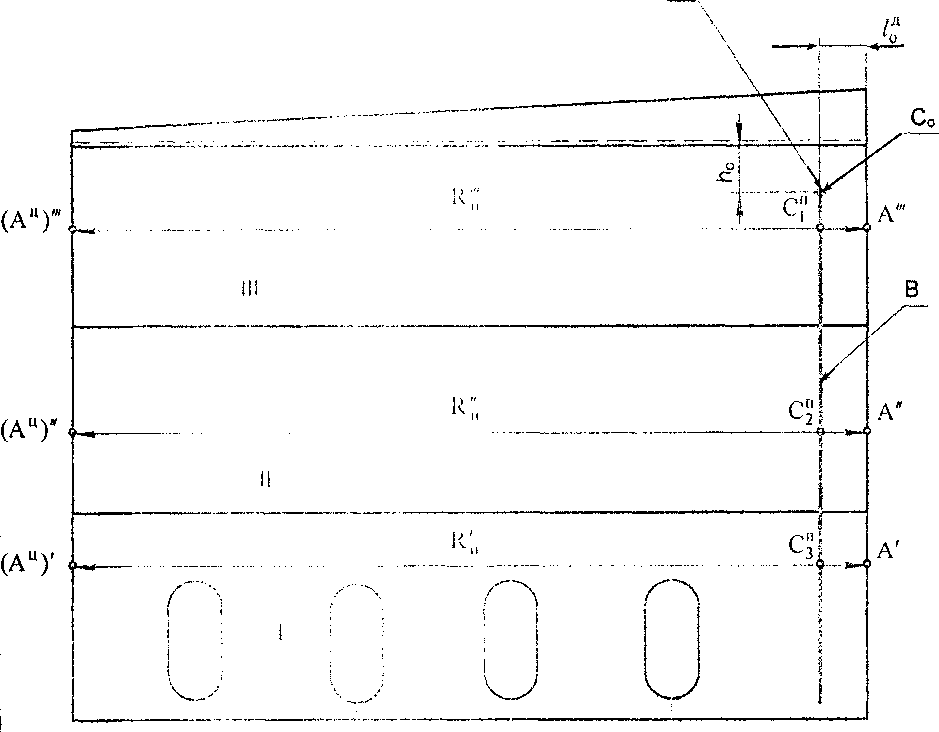

  • 9.1.5 Подготовку стенки кормовой поперечной переборки, подкрепленной силовым набором, проводят в следующей последовательности (рисунок А.6):

а) на кормовой переборке мелом отмечают точки Со с координатами, отсчитываемыми от диаметральной переборки и от продольной стенки , равными 300 мм, и от места стыка стенки с палубой танка h0, равным 500 мм;

'           б) через точки Со проводят горизонтальную отметку 7 длиной равной 50 мм;

в) к горизонтальной отметке 7 прикладывают измерительную рулетку с грузом и проводят вертикальные линии 8 и 9 до пересечения с горизонтальным набором (шельфом);

г) по вертикальной линии 8 на 3/4 высоты первого пояса и середины второго и третьего поясов отмечают точки С, С э, С,;

д) через точки С J', С j, С чертилкой или графитовым стержнем толщиной не более Змм наносят горизонтальные отметки 1, 2, 3. Отметки, нанесенные через точки С^С^Сз на рисунке А.5, не обозначены;

е) по вертикальной линии 9 на 3/4 высоты первого пояса и середины второго и

С        третьего поясов отмечают точки С,,   ,С£;

ж) через точки С 4, С5 ,С£ чертилкой или графитовым стержнем толщиной не более Змм наносят горизонтальные отметки 4, 5, 6. Отметки, нанесенные через точки С4 ,Cj ,С£ на рисунке А.6 , не обозначены.

9.2 Подготовка цилиндрической части танка
  • 9.2.1 Цилиндрическая часть танка (носовая и кормовая) является 1/4 частью вертикального цилиндра (рисунок А.7).

  • 9.2.2 Измерение радиусов проводят на уровне:

- 3/4 высоты первого пояса;

-середины высоты второго и третьего поясов.

  • 9.2.3 На уровнях, указанных в п. 9.2.2, при помощи рулетки с грузом через каждые 1000 мм наносят горизонтальные отметки длиной 10+20 мм по стенкам поясов.

  • 9.2.4 Отметки, нанесенные в соответствии с 9.2.3, соединяют между собой графитовым стержнем, применяя гибкую стальную ленту (рулетку). При этом линии горизонтальных окружностей проводят толщиной не более 3 мм.

  • 9.2.5 Подготовку поперечной переборки, которая является радиусом танка Rn, проводят в следующей последовательности (рисунок А. 10):

а) на стенках поперечной переборки (например, кормовой) мелом отмечают точку Со с координатами, отсчитываемыми от продольной переборки I* и от места стыка стенки с подпалубным ребром жесткости танка h0, равным 500 мм;

б) через точку Со проводят горизонтальную отметку 7 длиной 50 мм;

в) к горизонтальной отметке 7 прикладывают измерительную рулетку с грузом и проводят вертикальную линию 8;

г) по вертикальной линии 8 на 3/4 высоты первого пояса и середины второго и третьего поясов отмечают точки С" ,С",С" ;

д) через точки С". С", Счертилкой или графитовым стержнем толщиной не более 3 мм наносят горизонтальные отметки длиной 50 мм. Отметки, нанесенные через точки С"jCj ,С" на рисунке А.8, не обозначены.

  • 10 ОПЕРАЦИИ ПОВЕРКИ

    • 10.1 При проведении поверки танка выполняют операции, указанные в таблице 2.

Таблица 2

Наименование операции

Номер пункта, под

пункта

Внешний осмотр

11.1

Измерения длины, высоты и ширины прямоугольной части танка:

11.2

- измерения длины прямоугольной части танка

11.2.1

- измерения высоты поясов

11.2.2

- измерения ширины танка

11.2.3

Измерения радиусов цилиндрической части танка:

11.3

- измерения длины продольной переборки (Rnp)

11.3.1

- измерения ширины поперечной переборки (Rn)

11.3.2

- измерения внутренних радиусов (Ru)

11.3.3

Измерения координаты точки измерений базовой высоты и уровня жидкости

11.4

Измерения высоты точки касания дна измерительной трубы грузом рулетки

11.5

11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

11.1 Внешний осмотр
  • 11.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации на него;

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц (трапов) и помостов;

-чистоту внутренней поверхности танка;

  • - отсутствие прогибов и хлопунов днища;

  • - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

  • 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

11.2 Измерения длины, высоты и ширины прямоугольной части танка
  • 11.2.1 Измерение длины прямоугольной части танка

  • 11.2.1.1 Длину прямоугольной части танка LB, мм, в плоскости продольной стенки измеряют на трех уровнях, указанных в 9.1.1, с применением ручного лазерного дальномера [2] (далее-лазерная рулетка) в следующей последовательности (рисунок А.5):

а) к нанесенным (по 9.1.4) через точки С^,С" ,Сд горизонтальным отметкам последовательно прикладывают заднюю пятку (стенку) лазерной рулетки. При этом пятку рулетки плотно прижимают (упирают) к поверхности (обшивке) поперечной переборки (начало отсчета ведется от задней пятки);

б) совмещают начало отсчета с вертикальной линией 9. Встроенные уровни (поперечный и продольный) лазерной рулетки настраивают на нулевую отметку. Лазерный луч проецируется параллельно горизонтальным отметкам в хорошо видимую глазом красную точку СеСС^Сц) на поперечной переборке (кормовой). На встроенном электронном табло высвечиваются цифры, указывающие длину измеряемой поверхности с точностью до 1 мм. Измерения длины Lb приводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более 3 мм.

  • 11.2.1.2 Длину танка Ед, мм, в плоскости диаметральной переборки измеряют на трех уровнях, указанных в 9.1.1, с применением лазерной рулетки [2] определяют в следующей последовательности (рисунки А.З и А.4):

а) к нанесенным (по 9.1.4) через точки СУ, С?, С“ горизонтальным отметкам последовательно прикладывают заднюю пятку электронной рулетки;

б) совмещают начало отсчета с вертикальной линией 8. Встроенные уровни (поперечный и продольный) лазерной рулетки настраивают на нулевую отметку. Лазерный луч проецируется параллельно горизонтальным отметкам в хорошо видимую глазом красную точку С;(С2,С|) на поперечной переборке (кормовой). На встроенном электронном табло высвечиваются цифры, указывающие длину измеряемой поверхности с точностью до 1 мм. Измерения длины проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более 3 мм;

  • 11.2.1.3 Результаты измерений величин L ,(, LB вносят в протокол, форма которого приведена в приложении Б.

  • 11.2.2 Измерение высоты поясов

  • 11.2.2.1 Высоту i-ro пояса h;, мм, измеряют по продольной стенке изнутри танка при помощи рулетки с грузом.

  • 11.2.2.2 Измерения высоты поясов (рисунок А.2) проводят, опуская рулетку с грузом от отметки 7 до верхнего края сварочного шва пояса и считывая разницу в показаниях рулетки относительно отметки 7. Показания рулетки отсчитывают с точностью до 1 мм.

  • 11.2.2.3 Результаты измерений hj вносят в протокол, форма которого приведена в приложении Б.

  • 11.2.3 Измерения ширины танка

  • 11.2.3.1 Ширину танка В1; ,мм, в плоскости носовой переборки измеряют на трех уровнях, указанных в 9.1.1, с применением лазерной рулетки в следующей последовательности (рисунок А. 5):

а) к нанесенным (по п. 9.1.1) через точки Be, В5, В4 горизонтальным отметкам прикладывают лазерную рулетку;

б) совмещают начало отсчета с вертикальной линией 9. Встроенные уровни (поперечный и продольный) лазерной рулетки настраивают на нулевую отметку. Лазерный луч проецируется параллельно горизонтальным отметкам в хорошо видимую глазом красную точку Ae (As, Ад ) на продольной сгенке. На встроенном электронном табло высвечиваются цифры, указывающие длину измеряемой поверхности с точностью до 1 мм. Измерения ширины В„ проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более 3 мм.

  • 11.2.3.2 Ширину танка В1;,мм, в плоскости кормовой переборки измеряют на трех уровнях, указанных в 9.1.1, с приме, юнием лазерной рулетки в следующей последовательности (рисунок А. 6):

а) к нанесенным (по п. 9.1.1) через точки Вз, Вг, Bi горизонтальным отметкам прикладывают лазерную рулетку;

б) совмещают начало отсчета с вертикальной линией 8. Встроенные уровни (поперечный и продольный) лазерной рулетки настраивают на нулевую отметку. Лазерный луч проецируется параллельно горизонтальным отметкам в хорошо видимую глазом красную точку Аз (Аг , Ai ) на продольной стенке. На встроенном электронном табло высвечиваются цифры, указывающие длину измеряемой поверхности с точностью до 1 мм. Измерения ширины Вк проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более 3 мм.

  • 11.2.3.3 Результаты измерений величин Вн, Вк вносят в протокол, форма которого приведена в приложении Б.

11.3 Измерения радиусое цилиндрической части танка
  • 11.3.1 Измерения длины продольной переборки (Rno)

  • 11.3.1.1 Продольная диаметральная переборка танка (рисунки А.7 и А.8) является одновременно (условно) «продольным» радиусом Rnp цилиндрической части танка.

  • 11.3.1.2 Длину «продольного» радиуса Rnp, мм, (рисунки А.8 и А.9) измеряют на трех

уровнях, указанных в 9.1.1, с применением лазерной рулетки, отсчитывая показания рулетки, например, от точек            до точек            соответственно.

  • 11.3.1.3 Измерения проводят в последовательности, указанной в п. 11.2.1.

  • 11.3.1.4 Результаты измерений R„p вносят в протокол, форма которого приведена в приложении Б.

  • 11.3.2 Измерения ширины поперечной переборки (Rn)

  • 11.3.2.1 Поперечная переборка танка (рисунки А.7 и А. 10) является одновременно (условно) «поперечным» радиусом Кп цилиндрической части танка.

  • 11.3.2.2 Ширину «поперечного» радиуса Rn ,мм, (рисунок А.10) измеряют на трех уровнях, указанных в 9.1.1, с применением лазерной рулетки, считывая показания рулетки от точек Аз,Аг, Ai до точек (А цн)", (Л н)'.

Измерения проводят в последовательности указанной в 11.2.1.

  • 11.3.2.3 Результаты измерений Rn вносят в протокол, форма которого приведена в приложении Б.

V-
  • 11.3.3 Измерения внутренних радиусов (Кц]

  • 11.3.3.1 Измерения радиусов Кн проводят вдоль горизонтальных линий, проведенных по стенке цилиндрической части танка на трех уровнях по 9.2.4.

  • 11.3.3.2 Измерения радиусов проводят не менее в трех точках, равномерно расположенных вдоль каждой горизонт злы-юй линии.

  • 11.3.3.3 Измерения радиуса первого пояса в j-ой точке R.R, мм, в соответствии с рисунком А. 11 проводят в следующей последовательности:

а) отмечают точку А', образованную пересечением продольной и поперечной переборок на 3/4 высоты первого пояса :

б) совмещают начало отсчета лазерной рулетки с точкой А'. При этом заднюю пятку рулетки плотно прижимают к стыку переборок. Встроенные уровни (поперечный и продольный) лазерной рулетки настраивают на нулевую отметку. Лазерный луч проецируется на линию горизонтальной окружности, нанесенную в соответствии с 9.2.4;

в) вращая рулетку в горизонтальной плоскости, считывают показания на встроенном электронном табло, указывающие радиус измеряемой поверхности с точностью до 1 мм;

г) за значение К', принимают среднее арифметическое значение результатов измерений.

  • 11.3.3.4 Измерения радиусов R't, !<"' проводят на середине высот второго и третьего поясов в последовательности, приведенной в 11.3.3.3.

  • 11.3.3.5 Результаты измерений R'(, R.", К"' вносят в протокол, форма которого приведена в приложении Б.

11.4 Измерения координаты точки измерений базовой высоты и уровня жидкости
  • 11.4.1 Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) Z3, мм (рисунок А. 1), измеряют по палубе танка измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают с точностью до 1 мм. Расхождение между результатами двух измерений не должно быть более 5 мм.

  • 11.4.2 Результаты измерений /., вносят в протокол, форма которого приведена в приложении Б.

  • 11.5 Измерения высоты точки касания дна измерительной трубы грузом рулетки

  • 11.5.1 Высоту точки касания дна измерительной трубы грузом рулетки (рисунок А.12) fл, мм, измеряют штангенциркулем не менее двух раз. Показания штангенциркуля отсчитывают с точностью до 0,1 мм. Расхождения между результатами двух измерений не должно быть более 0,4 мм.

  • 11.5.2 Результаты измерений G, вносят в протокол, форма которого приведена в приложении Б.

11.6 Определение объема внутренних деталей танка
  • 11.6.1 К внутренним деталям танка относят элементы рамного и холостого (силового) набора отфланцованного и уголкового профилей.

Силовой набор в зависимости от направления расположения на поверхности переборок делится на:

  • - вертикальный набор;

  • - продольный (горизонтальный) набор.

Продольные стенки танка и стенка цилиндра имеют набор снаружи танка.

Диаметральная (продольная) переборка и поперечные переборки танка имеют набор изнутри танка.

  • 11.6.2 Вертикальный набор переборок образуют:

  • - рамные стойки, имеющие профиль с отогнутым фланцем (отфланцованный набор);

  • - холостые стойки имеющие уголковый профиль.

  • 11.6.3 Продольный (горизонтальный) набор переборок образуют шельфы, имеющие профиль с отогнутым фланцем.

  • 11.6.4 Линейными размера:/;я профилей элементов набора, подлежащими измерениям, являются:

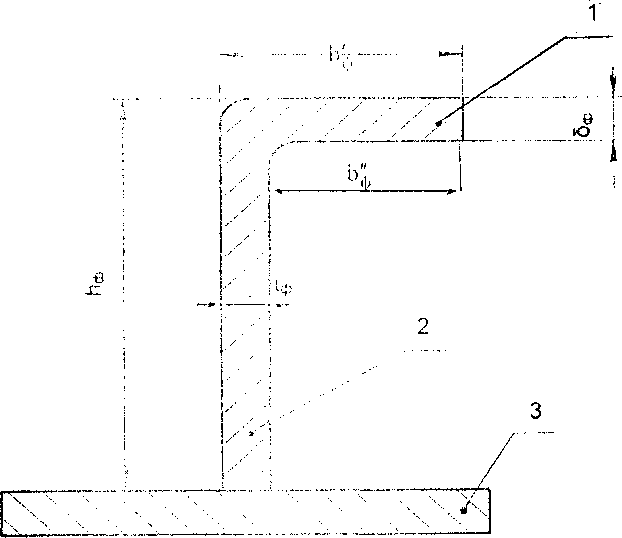

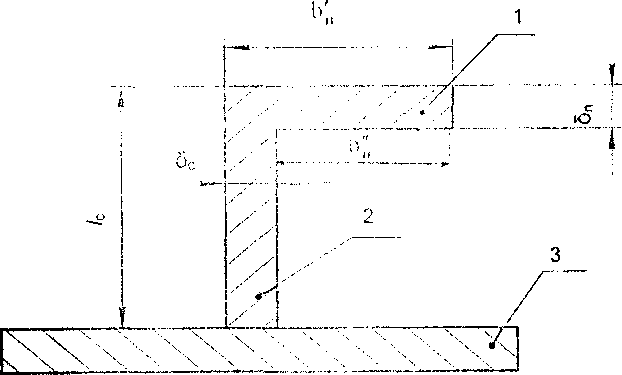

а) отфланцового профиля (рисунок А. 13): расстояния Ьф,Ьф, высота стенки Ьф, толщина полки гУф;

б) уголкового профиля (рисунок А. 14): расстояния       , высота стенки /с, тол

щина полки <УП.

  • 11.6.5 Толщину стенки отфланцового Ци уголкового 8С профилей определяют по результатам измерений расстояний Ьф, Ьф и Ь',, Ь" соответственно.

  • 11.6.6 Линейные размеры профилей, указанные в 11.6.4, измеряют у одного из них по каждому виду профиля (бимса, карлингса, шельфа, рамного шпангоута и т.д.) и опреде-ляютих количество. При наличии прикрепленных горизонтально на продольных и поперечных переборках элементов набора отфланцового профиля и шельфа дополнительно указывают их нижние и верхние границы относительно днища танка.

  • 11.6.7 Высоту профилей (рисунки А. 13 и А. 14) Иф ,/с измеряют измерительной линейкой. Показания линейки отсч/нывают с точностью до 1 мм.

  • 11.6.8 Результаты измерений величин Ьф,Ьф,8$, Ь',,Ь*    , Ьф ,/с указанных в

11.6.4, вносят в протокол, форма которого приведена в приложении Б.

11.7 Измерения базовой высоты танка
  • 10.7.1 Базовую высоту танка Нб, мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с точностью до 1 мм. Расхождения между результатами двух измерений не должно превышать 2 мм.

Значения базовой высоты наносят на табличку, прикрепленную к измерительной трубе.

  • 11.7.2 Результаты измерений Но вносят в протокол, форма которого приведена в приложении Б.

  • 11.7.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с ее значением, установленным при поверке танка, более чем на 0,1 % проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Ж.

11.8 Определение превышения высота диаметральной переборки относительно высоты продольной стенки танка
  • 11.8.1 Превышение высоты диаметральной переборки относительно высоты продольной стенки Иц ,мм, (рисунок А.З) измеряют измерительной линейкой не менее двух раз. Показания линейки отсчитывают с точностью до 1 мм. Расхождение между результатами двух измерений не должно быть более 2 мм.

  • 11.8.2 Результаты измерений hn вносят в протокол, форма которого приведена в приложении Б.

  • 12 ОБРАБОТКА РЕЗУЛоТАТОВ ИЗМЕРЕНИЙ

    • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

    • 12.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Г.

  • 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 13.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки ,-.о предельного уровня Нпр, вычисляя посантиметровую вместимость танка.

      • 13.1.1 При поверке танка посантиметровую вместимость :

  • - при наполнении первого пояса V(H)i от уровня равного нулю до уровня Hi определяют по формуле (В. 7);

  • - при наполнении второго пояса \/(Н )г от уровня Нт до уровня Нг определяют по формуле (В.8);

  • - при наполнении третьего пояса V(H )з от уровня Hz до уровня Нз определяют по формуле (В.9);

  • - при наполнении межпал облой полости V(H)4 от уровня Нз до уровня Нпр определяют по формула (В.Ю).

V             13.1.2 Предельный уровень НПр, см, до которого составляют градуировочную таб

лицу, вычисляют:

Нпр = hi + I12 + Из +hn- fn,                             (2)

где hi, Кг, Ьз - высоты поясов, измеряемые в соответствии с 11.2.2, см;

hn — превышение высоты продольной диаметральной переборки относительно высоты продольной стенки, измеряемое в соответствии с 11.8.1, см;

fn - высота точки касания дна измерительной трубы грузом рулетки, измеряемая в соответствии с 11.5.1, см.

  • 13.2 В пределах предельного уровня Нпр вычисляют коэффициент вместимости, равный вместимости., приходящейся на 1 мм высоты наполнения.

  • 13.3 При состав; юнии градуировочной таблицы значения вместимости танка округляют до 1 дм3.

с               13.4 Значения посантиметровой вместимости танка, указанные в градуировочной

таблице, соответствуют температуре 20 °C.

  • 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

  • 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

  • 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

  • 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

  • 13.9 Требования к машинному алгоритму обработки результатов измерений:

  • - вместимость танка в пределах изменения уровня на 1 см определяют последовательным вычислением вместимости ганка через каждое изменение уровня на 1 мм;

  • - последовательно вычисляя вместимость каждого наполнения на 1 мм, определяют вместимость танка с интервалом 1 см.

  • 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 14.1 Результаты поверю; оформляют свидетельством о поверке в соответствии с [6].

На табличку, прикрепленную к измерительной трубе (измерительной втулке) танка, наносят данные в соответствии Д.8 приложения Д.

  • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) журнал обработки результатов измерений при поверке 1).

  • 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Е Форма протокола поверки танка приведена в приложении Б. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Ж.

Протокол поверки подписываю! поверитель и лица, принимавшие участие при проведении поверки танка. Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подписи поверителя заверяют знаком поверки по [6].

  • 15 ПОРЯДОК ОПРЕДЕЛЕНИЯ ОБЪЕМА ЖИДКОСТИ В ТАНКЕ НАЛИВНОГО СУДНА

    • 15.1 Объем продукта (нефти и нефтепродуктов), находящихся в танке при наличии угла дифферента судна, определяют, выполняя операции в последовательности:

  • - измеряют угол дифферента судна а с применением средств измерений угла с погрешностью не более ±2" (угловые секунды), например уровень лазерный типа УЛ2 [4];

  • - измеряют уровень продукта в танке Низм с применением измерительной рулетки с грузом не менее двух раз. Отсчитывают показания шкалы рулетки с точностью до 1 мм.

Если расхождение между результатами двух измерений составляет более 2 мм, то за результат измерений принимают их среднее значение. Если полученное расхождение результатов измерений превышает 2 мм, то измерения повторяют еще дважды и берут среднее по трем наиболее близким результатам измерений.

  • 15.2 Вычисляют уровень продукта Н', см, по формуле

Н'                         ■                                    (3)

где Низм - уровень продукта в танке, измеренный по 15.1, см;

L - длина танка, см;

/з - координата точки измерений базовой высоты танка и уровня продукта, см;

Т| - степень наклона танка, вычисляемая по формуле (1).

В формуле (3) принимают:

  • - знак «+», если судно имеет положительный дифферент;

-знак «-», если судно имеет отрицательный дифферент.

Оформляют и прикладывают при ручном расчете градуировочной таблицы

  • 15.3 Объем продукта, находящегося а танке наливного судна, определяют по градуировочной таблице танка по уровню, вычисленному по формуле (3).

ПРИЛОЖЕНИЕ А (справочное)

Схемы измерений параметров танка при поверке

нос

корма          б

а - танк левого борта; б- танк правого борта; 1 - шпация; 2 - рамные шлангауты; L -длина танка; В- ширина прямоугольной части танка;

Lnp - длина прямоугольной части танка; Ru - радиус цилиндрической части танка; Rn₽ -длина продольной переборки цилиндрической части танка (условно - продольный радиус); Rn - длина поперечной переборки (условно - поперечный радиус); /з - координата точки отсчета уровня и базовой высоты танка; 3 - измерительная труба; 4 - проницаемые поперечные переборки танка.

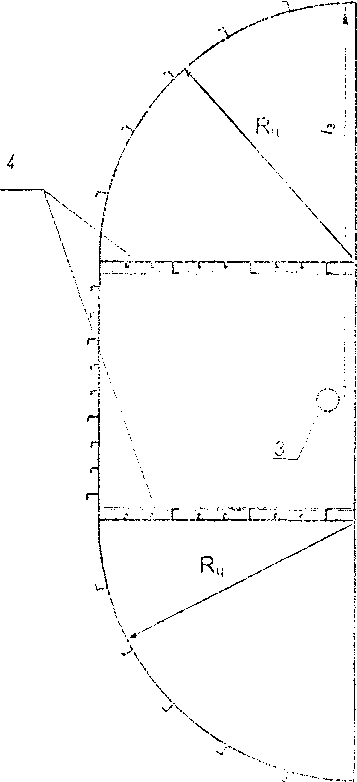

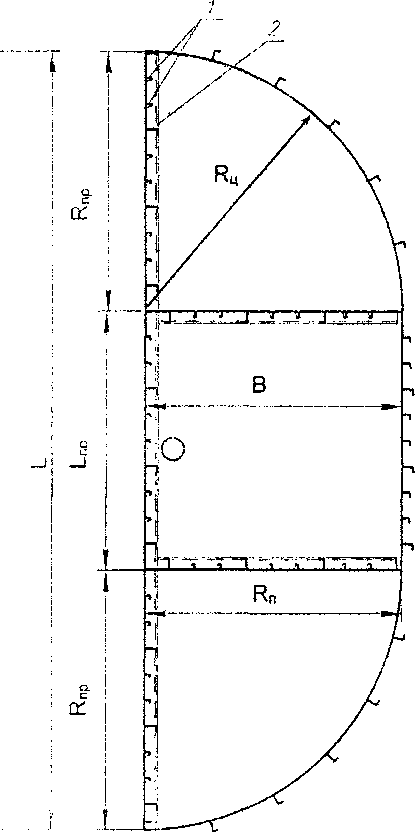

Рисуно.; Ал Схема танка (вид сверху).

7 - горизонтальная отметка (отметки 1- 6 - условно на схеме не показаны); 8,9 - верти

кальные линии; h0 - расстояние между рамным бимсом и горизонтальной отметкой 7; /*-расстояние между вертикальной линией 9 и кормовой переборкой; расстояние между вертикальной линией 8 и носовой переборкой; I,II,III - номера поясов; Ai+Аз - точки для измерений ширины танка по кормовой переборке; Ад+As - точки для измерений ширины танка по носовой переборке;         - точки на кормовой поперечной переборке; С^' +

6-точки на носовой поперечной иереоорке ; ЬБ, LG, Le-длины первого, второго и третьего поясов соответственно в плоскости продольной стенки танка.

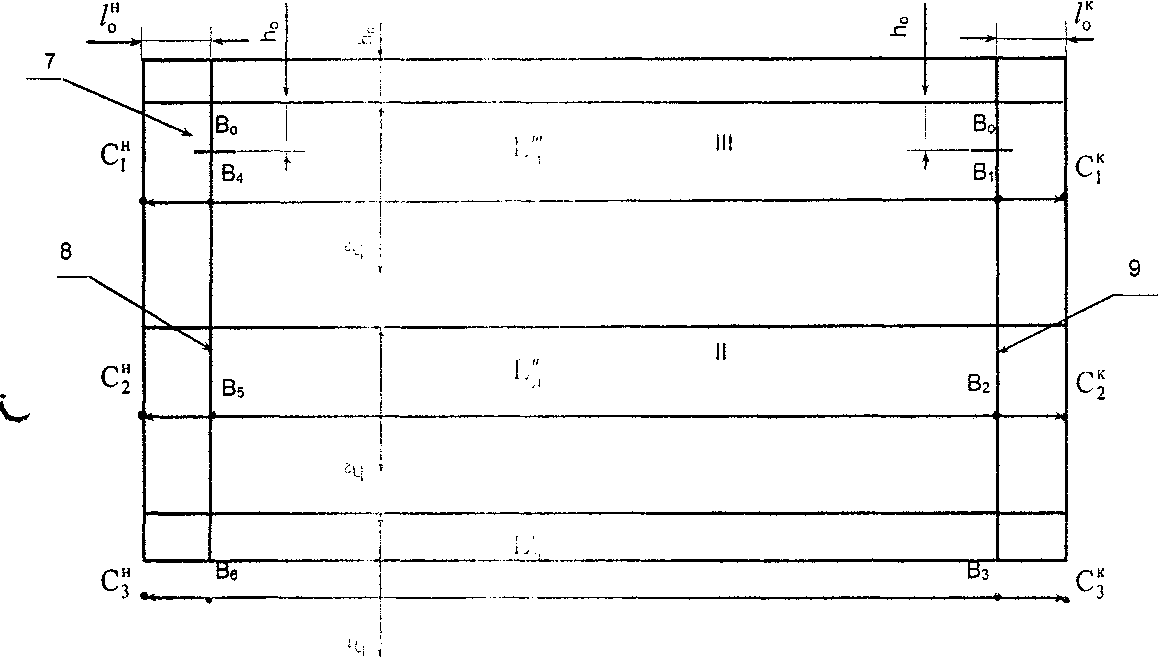

Рисунок А.2 - Схема измерений длины танка по плоскости продольной боковой стенке.

7 - горизонтальная отметка (отметки 1- 6 - условно на схеме не показаны);

8,9 - вертикальные линии; h0 - расстояние между рамным бимсом и горизонтальной отметкой 7; /р- расстояние между вертикальной линией 9 и кормовой поперечной переборкой; расстояние между вертикальной линией 8 и носовой поперечной переборкой; I,II,III - номера поясов;       - точки на вертикальных линиях 8,9 ; C‘f + С* - точки на

кормовой поперечной переборке; С" - С" - точки на носовой поперечной переборке;

hn.- превышение высоты диаметральной продольной переборки относительно высоты продольной стенки танка;

Ьд,Ь" ,Ед- длины первого, второго и третьего поясов соответственно в плоскости продольной диаметральной плоскости.

Рисунок А.З- Схема измерений длины поясов по продольной (диаметральной) переборке танка без набора.

- расстояние между вертикальной линией 8 и кормовой переборкой; расстояние между вертикальной линией 9 и носовой переборкой; 1,11,111 — номера поясов; В1*Вб — точки на вертикальных линиях 8,9 ; С" * С1,1- точки на носовой поперечной переборке; С]' + Cj -точки на кормовой поперечной переборке; I/., L*, L*-длины первого, второго и третьего поясов соответственно в плоскости продольной диаметральной плоскости танка.

Рисунок А.4- Схема измерений длины поясов в плоскости продольной (диаметральной) переборки, подкрепленной набором.

I

7 _ горизонтальная отметка (отметки 1*6- условно на схеме не показаны); 8,9 - вертикальные линии; h0 - расстояние между рамным бимсом и горизонтальной отметкой 7; Z&-расстояние между вертикальной линией 9 и продольной стенкой; Z'1 - расстояние между вертикальной линией 8 и диаметральной переборкой; 1,11,111 - номера поясов;

Cj1 *    - точки на вертикальных линиях 8,9; Ai*A3 - точки на продольной стенке; Bi*B3

-точки на диаметральной продольной переборке;

В' В" , В'" - ширина первого, второго и третьего поясов в плоскости носовой переборки танка.

Рисунок А.5 - Схема измерений ширины поясов в плоскости носовой поперечной пере

борки, подкрепленной набором.

la

о

7 - горизонтальная отметка (отметки V 6 - условно на схеме не показаны); 8,9 - вертикальные линии; h0 - расстояние между рамным бимсом и горизонтальной отметкой 7; /&-расстояние между вертикальной линией 9 и продольной стенкой; - расстояние между вертикальной линией 8 и диаметральной переборкой; 1,11,111 - номера поясов;

С* + CJ-точки на вертикальных линиях 8,9;

А1+А3 - точки на продельной стенке; В д В3 - точки на диаметральной переборке;

В'к, В", В"' - ширина первого, второго и третьего поясов соответственно, в плоскости кормовой поперечной переборки танка.

Рисунок А.6- Схема измерений ширины поясов в плоскости кормовой поперечной переборки, подкрепленной набором.

проницаемые поперечные переборки

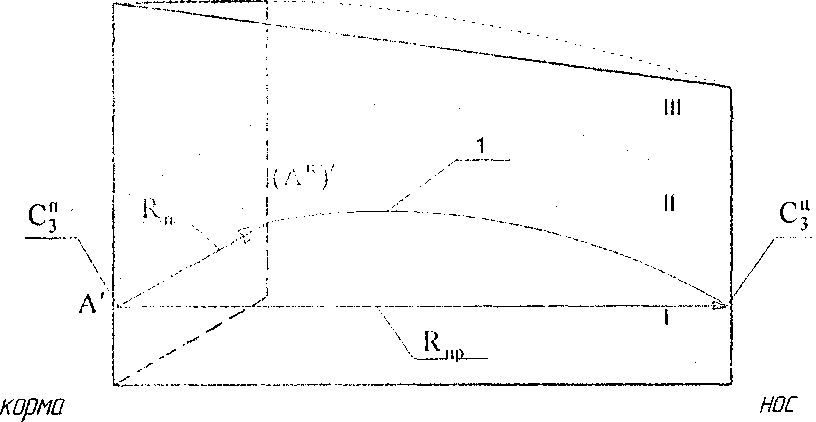

Рисунок А.7 - Схема измерений параметров цилиндрической части

R'np + Rup - длина продольной переборки (условно продольного радиуса) на уровне 1,11,111 пояса; С“ + С31 - точки на цилиндрической стенке танка на уровне 1,Н,1Н пояса; С" * С3 — точки на поперечной переборке (условно поперечный радиус) танка на уровне 1,11,111 пояса; 1,11,111 - пояса обшивки.

Рисунок А.8 - Схема измерений длины продольной переборки цилиндрической части танка.

7

7 - горизонтальная отметка (отметки 1- 3 - условно на схеме не показаны); 8 - вертикальная линия в плоскости продольной переборки; h0 - расстояние между рамным бимсом и горизонтальной отметкой 7; расстояние между вертикальной линией 8 и продольной переборкой; - номера поясов; С" - С"- точки на поперечной переборке (для измерений длины продольной переборки танка - R„p); А'-^А"' - точки в плоскости пересечения продольной и поперечной переборок на уровне 1,11,111 яруса (для измерений длины поперечной переборки танка - R(J); (А “У-(Л “У"- точки на цилиндрической стенке на уровне 1,11,111 пояса; R', К"' - длина поперечной переборки (условно поперечный радиус Rn).

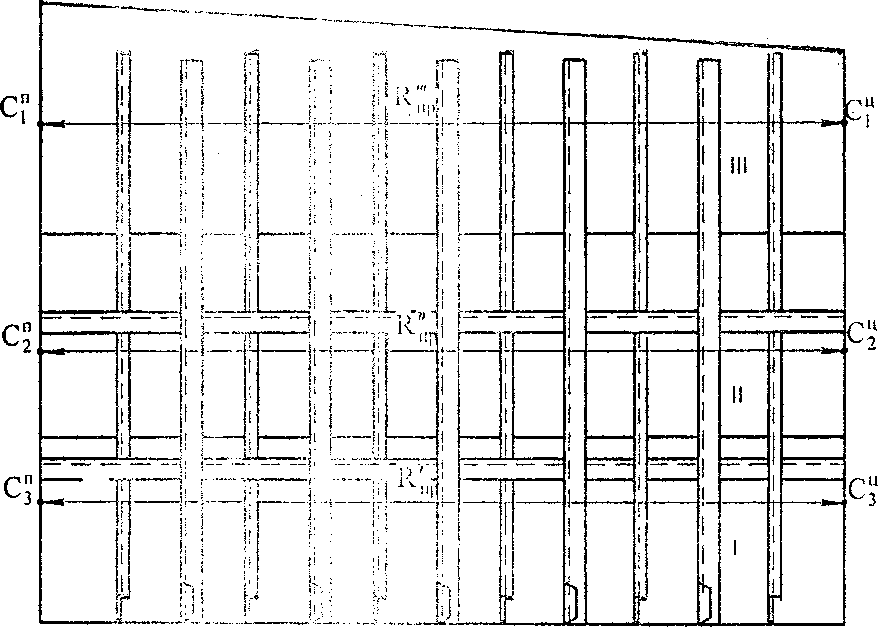

Рисунок А. 10 - Схема измерений длины поперечной переборки цилиндрической части танка.

к/

1 - горизонтальная линия замеров радиуса; I,II,III - пояса цилиндрической стенки танка; (А)'- точка в плоскости пересечения продольной и поперечной переборок на уровне первого пояса (для измерений внутренних радиусов); R'ul + К'ц3 - радиусы танка на уровне

I,II,III пояса.

Рисунок А. 11 - Схема измерений внутренних радиусов танка

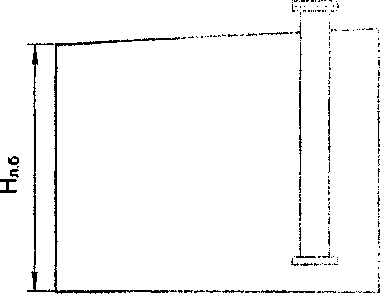

а - танк левого борта; б - танк правого сорта; Нд - высота танка в диаметральной плоскости; Нд.б - высота продольной слей.;.-: тонка левого борта; Но - базовая высота танка;

Нп.б - высота продольной стенки танка правого борта; fn- расстояние от днища танка до точки касания грузом рулетки дна измерительной трубы.

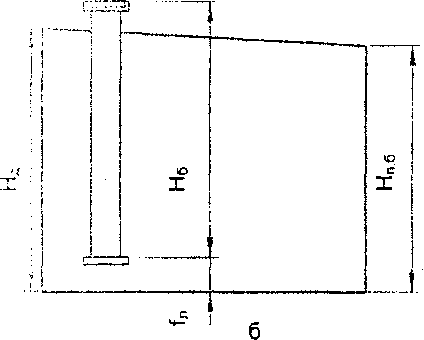

Рисунок А. 12 - Схема измерений базовой высоты танка.

  • 1 - полка профиля; 2-стенка профиля; 3- присоединенный поясок обшивки;

Ьф ,бс- высота и толщина стенки; Ц,, Ц, - ширина полки профиля; 1ф - толщина полки профиля.

Рисунок А. 13 - Рамный набор (отфланцовый профиль).

1 - полка профиля; 2 - стенка профиля; 3 - присоединенный поясок обшивки; /с , бс -высота и толщина стенки профиля; Ь'н, Ь" - ширина полки профиля; бп- толщина полки профиля.

Рисунок А. 14 _ дипостой набор (уголковый профиль).

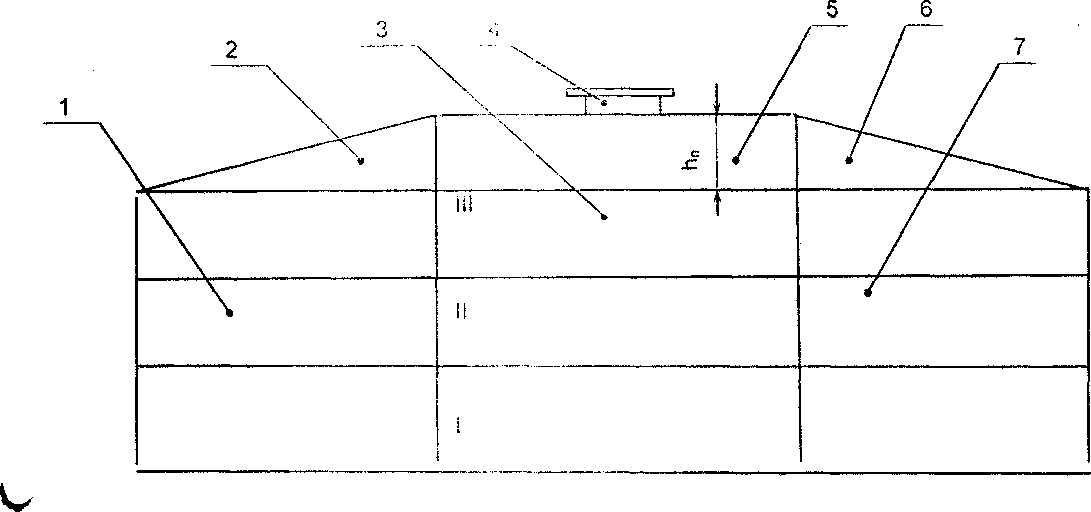

  • 1,7 - четверти цилиндра; 2,6 - межпалубная полость цилиндрической части танка; 3 -прямоугольная часть танка; 4 - измерительная труба; 5 - межпалубная полость прямоугольной части танка; hn - превышение высоты продольной диаметральной переборки относительно высоты продольной стенки.

Рисунок А. 15 - Схема танка (вид сбоку).

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка танкера пр. СК-2000КН (баржи пр.16800НПв, ББ-3000)

Таблица Б.1 - Общие данные

Код доку

мента

Регистрационный

номер

Дата проведения поверки

Основание для про-ведения поверки

число

месяц

год

Продолжение таблицы Б.1

Место проведения поверки

Средство измерения

т

1

2

<

Окончание таолицы Б.1

Танк

Номер

Назначение

Коэффициент линейного расширения стенки пр„;,1/°С

Погрешность определения вместимости, %

Таблица Б.2 - Условия проведения измерений

Температура воздуха, °C     j

Загазованность, мг/м3

I

Таблица Б.З - Длина танка (поясов)                          В миллиметрах

Номер пояса

Номер

измерения

Диаметральная переборка танка

Длина про-дольной стенки

1_Б

длина п;

угольной

длина цилиндрической части

(носовой)

длина цилиндрической части (кормовой)

RK

1

1

2

II

1

2

III

1

2

Таблица Б.4- Высота поясов                             В миллиметрах

[высота поясов

hi

Й2

h3

Таблица Б. 5 - Ширина таи.     с_‘)                          В миллиметрах

Номер

пояса

Номер

измерения

Ширина !.:;я ^ир'олы1ой части танка

о на

Ширина цилиндрической части танка, Rn на

нос Вн

корму Вк

нос R“

корму R*

1

1

2

II

1

2

III

1

2

Таблица Б.6 - Радиусы танка

В миллиметрах

Номер пояса

Номер

Радиус танка Rq

измерения

носз:,ой части К “

кормоэой части R “

1

1

2

3

II

1

2

3

ill

1

2

3

Таблица Б.7 - Другие параметры танка

Измеряемый ларам-.

Номер измерения

Показание рулетки, линейки, штангенциркуля, мм

Координаты точки измерений базовой высоты и уровня жидкости

1

2

Высота точки касания дна измерительной трубы грузом рулетки f,

1

2

Базовая высота танка Нб

1

2

Превышение высоты диаметральной переборки относительно высоты продольной стенки Ш

1

2

Т а б л и ц а Б.8 - Отфланцоеанный профиль

Наименование профиля

Число профилей in

длина

Размеры профиля, мм

Размеры полки профиля, мм

< высота

4

i

положение

толщина

расстояние

нижнее ц

11 н

верхнее

hB

Ьф

Ц

1

2

3

I

•           zi

5

6

7

8

9

Бимс

!

Карлингс

Примечания

  • 1 За значение длины бимса (графа 3) принимают ширину танка.

  • 2 За значение длины карлингса (графа 3) принимают длину танка.

  • 3 За значение высоты рамного шпангоута или рамной стойки (графаЗ) принимают высоту танка.

  • 4 Графы (5,6) заполняют при продольном расположении отфланцового профиля (шельфа) по высоте танка.

    Должности

    Подписи и описки ловерительных клейм

    Инициалы, фамилии

Таблица Б.9 - Уголковый профиль

Место рас-

Число про-

Размеры профиля

положение

филеи m

длина

Высота

толщина полки

расстояние

профиля

i .,     М >Vi

/с, мм

Д, мм

ь;

ь"

1

2

О

4

5

с

7

ПРИЛОЖЕНИЕ В (обязательное)

Обработка результатов измерений

В.1 Вычисление плотней поперечных сечений поясов танка

В. 1.1 Площадь поперечного сечения i-ro пояса прямоугольной части танка S", мм2,

вычисляют по формуле

(В.1)

где U - длина i-ro пояса, мм;

Bi - ширина i-ro пояса, мм.

В. 1.1.1 Длину Li, мм, вычисляют по формуле

(В.2)

Величины (Lr )i, (L;u.p)i вычисляют по формулам:

(L

где (LEI)i, (Ls2.)i , (ЬЛ|)i (!-,,2)i - результаты измерений длины i-ro пояса, проведенных по диаметральной и боковой стенкам танка, значения которых принимают по таблице Б.З приложения Б.

В. 1.1.2 Ширину В;, мм, вычисляют по формуле

(В.З)

Величины (В H(.p)i, (В |<С|) )i вычисляют по формулам:

(0K.)i +(BK2)i

(B|<t|))i  —    '     ~     ~

где (BH1)j .(Вн?); ,(BK|)j .(В,.-, Д - результаты измерений ширины i-ro пояса, проведенных по носовой поперечной и кор.левой поперечной переборкам, значения которых принимают по таблице Б.4 приложения Б.

В. 1.1.3 Результаты вычисления S" вносят в журнал, форма которого приведена в приложении Г.

В.1.2 Площадь поперечного сечения i-ro пояса цилиндрической части танка (Sjl), мм2, вычисляют по формуле

(В.4)

где (RCp)i - среднее арифметическое значение радиуса i-ro пояса, мм; тт=3,1415926 (здесь и далее везде).

В, 1.2.1 Среднее арифметическое значение (Rcp)i, мм, вычисляют по формуле

(В.5)

где             - средние арифметические значения радиуса i-ro пояса, определенные

по носовой и кормовой частям тонка, мм.

В. 1.2.2 Среднее арифметическое значение радиуса i-ro пояса по каждой (и-ой) части танка (R^',)i, мм, вычисляют по формуле

{lSir.c(>)i 4 (Ип.сР)1 +(Racp)i

>

J

где (R‘r't,.cp)i,0<n.q,);,(Ru.q,)i * средние арифметические значения радиусов, определенные по продольной и поперечной переборкам и цилиндрической части танка, мм;

у - соответствует обозначениям: н,к (н-нос, к-корма).

Величины (Rnp.cp)i-(R^.Cp)j,(Кcp)i вычисляют по формулам:

где (Rnp.i)iXRuf,2)i-(ic;i),Xi<H2)^<

i                 ' ■ результаты измерений величин

(Rjjp)i>(&n)i »(Ru)i • значения которых приведены в таблицах Б.З, Б.5 и Б.6 приложения Б.

В.1.2.3 Результаты вычисления S-1 вносят в журнал, форма которого приведена в

приложении Г.

В. 1.3 Площадь поперечно, .! сечения i-ro пояса танка Si, мм2, вычисляют по формуле

S. 'ю4 Ф1,                                     (В.6)

где S-‘.S5 - величины, вычисляемые по формулам (В.1) и (В.4).

Результате: вычисления S; вносят в журнал, форма которого приведена в приложении Г.

8.2 Вычисление посани)имеп:^овой вместимости танка

В.2.1 Посантиметровую вместимость танка при наполнении первого пояса V(H)i, м3,

при изменении уровня от 0 до Hi вычисляют по формуле

(В.7)

где Vo ” вместимость танка, coo'гсгвууровню, равному нулю, м3;

Si - площадь поперечного сечения первого пояса, вычисляемая по формуле (В.6), мм2;

Н - уровень жидкости, отсчитываемый от точки касания дна измерительной трубы грузом рулетки, см;

Hi - уровень жидкости, соответствующий высоте (hi -fn), см;

fn - высота точки касания дна измерительной трубы грузом рулетки, измеренная по 11.5.1, см;

hi - высота первого пояса танка, измеренная по 11.2.2, см;

AV'ba-объем внутренних деталей, находящихся в пределах высоты первого пояса, м3.

Величину V(), м3, вычисляют по формуле

(В.8)

В.2.2 Посантиметровую вместимость танка при наполнении второго пояса V(H)2, м3, при изменении уровня от Hi до i !;■ вычисляют по формуле

(В.9)

где V(Hi) - вместимость танка при уровне Hi, м3;

Зг- площадь поперечного сечения второго пояса, вычисляемая по формуле (В.6), м2;

Н2 - уровень жидкости, соответствующий высоте (hi + h2 ~ fn), см;

A У'вд- объем внутренних деталей, находящихся в пределах высоты второго пояса, м3.

В.2.3 Посантиметровую вместимость ганка при наполнении третьего пояса У(Н)з, м3, при изменении уровня от Н2 до ; h вычисляют по формуле

V(H). - vn i, > -     1       _ avb;,                             (В.ю)

i и

где V(H2) - вместимость танка г.ри уровне Н2, м3;

S3- площадь поперечного сечения третьего пояса, вычисляемая по формуле (В.6), мм2;

Нз -уровень жидкости, соответствующий высоте (hi + h2 + Ьз - fn), см;

AV"'ba - объем внутренних деталей, находящихся в пределах высоты третьего пояса, м3.

В.2.4 Посантиметровую вместимость танка при наполнении межпалубной полости танка (рисунок А. 15) V(H)4, м3, луи изменении уровня от Нз до Нлр вычисляют по формуле

V(H), - V(i п н- V(H - н3)„ + V(H - Н3)ц - AV*,,                (В.11)

где V(H3) - вместимость танка г.щ урсы ю Н3, м3;

V(H - И ? )н - вместимость прямоугольной части танка в пределах уровня от Нз до Нлр, м3;

V(H-H3)h - вместимость цилиндрической части танка в пределах уровня от Нз до НПр, м3;

ДУад - объем внутренних деталей, находящихся в пределах высоты hn, м3;

Нпр - предельный уровень наполнения танка жидкостью, см, вычисляемый по формуле (2);

В,2.4.1 Величину V(H - Н3 д , м3, вычисляют по формуле

V(H - Н ;S ;

О .

Ъ f, [h„-(Н-Н,)]2

1 h"

(

(В. 12)

где S3-площадь поперечного семени;

I третьего пояса, вычисляемая по формуле (В.6), мм2.

В.2.4.2 Величину V(H - И ;. м

вычисляют по формуле

V(H-H3)tI=-.....- ■ --б

О (, к “(И - Н,)]2

(В.13)

i        Ц

где (RC|,)3 - среднее арифметическое значение радиуса третьего пояса, вычисляемое по формуле (В.5), мм.

В.З Вычисление объема внутренних деталей

В.3.1 К внутренним деталям танка (рисунки А.13 и А. 14) относят элементы поперечного и продольного (силового) набора отфланцованного и уголкового профилей:

-отфланцованного: рамные стойки переборок и шельфы переборок;

-уголкового профиля: холостые стойки переборок.

Объемы внутренних деталей лУад, входящие в формулы (В.7) -г (В.9), при расчете градуировочной таблицы на танк определяют суммированием объемов элементов силового набора, приходящегося на 1 см высоты, с учетом верхнего и нижнего положений элементов набора от днища танка.

В.3.3 Суммарный объем вертикального набора переборок равномерно распределяют по высоте переборок.

В.3.4 Объем рамных стоек продольной и поперечных переборок, приходящийся на 1 см высоты \\'ф, ы3/см, (рисунок А13) вычисляют по формуле

■СЪ - ф, I ' о,,,

(В.14)

где mi - число профилей, расло;

Ьффффф.ф;,- параметры, ы

В.3.5 Объем холостых ста.-wx, м3/см, вычисляют по форму;

ожл.-нных на продольных и поперечных переборках;

переборок, приходящийся на 1 см высоты (рисунок А14)

(8.15)

где тг-число профилей, расположенных на переборке;

/С,Ь'„,Ь".Ф,- параметры, ы.жлыънные в к>м.

В.3.6 Объем шельфов (продольный рамный набор), приходящийся на 1 см высоты w, м3/см, (рисунок А. 13):

а) в пределах высоты фланца w't' вычисляют по формуле

Hi

0 s

1 Н

где Lw - длина шельфа. За ее значения:

  • - если шельф расположен на продольной переборке, то принимают длину продольной переборки;

  • - если шельф расположен > л. лолереч! юй переборке, то принимают длину поперечной переборки;

-б) в пределах стенки шелыфа w“‘ вычисляют по формуле

<|> ’ 'Дф         ’ ^

(В. 17)

АТфьр.ю1

В.3.7 Объемы бимсов и карлингсов, приходящиеся на 1 см высоты w6(K), м3/см, вычисляют по формуле (В. 17) и (В. 18).

В.3.8 Объем уголковых просрилей, находящихся горизонтально на продольных и поперечных переборках, приходящихся на 1 см высоты, wy, м3/см, (рисунок А.14) вычисляют по формуле

- в пределах уровня от (6; » п? >■ 63 - 6С) до уровня (hi + 62 + 63 + hc)

1                  а >.            v ■ t if

-                                         -В.,.),                  (B.18)

> П , i- il + 1 i ; < - I 0

где m3 - число профилей, находящихся на продольных переборках;

т4 - число профилей, находящихся на поперечных переборках;

Lt,Bt-длина и ширина танка, мм.

В.3.9 Результаты вычисления \v,(>, wx, w," , w“ , wy, ууад вносят в журнал, форма которого приведена в приложение, Г.

ПРИЛОЖЕНИЕ Г

(обЯЗЗТ &J 1ьН0в)

Форма жуд.- ... .а обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Г.1 Вычисление площадей поперечных сечений поясов танка:

а) прямоугольная часть

S'|1k...mm2;      S"=...mm2; SV =...мм2;

б) цилиндрическая часть

S“=...mm2;       S“=...mm?;       S“=...mm2;

в) общая площадь поперечного сечения

Бг=...мм2;        S2=...mm?;        Ss=.-.mm2;

Г.2 Вычисление объемов и.-.утренних деталей (углового и отфланцованного профилей), приходящихся на 1 см высоты:

\¥ф= ..., м3/см; Wx=..., м3/см; w'!' =..., м3/см;

vv“, м3/см; wy=..., ы'7см:     Wi<)= ..., м3/см.

Г.3 Вычисление координат1гонки измерений базовой высоты и уровня жидкости

/3 =.... мм;

Г.4 Вычисление высоты точки касания дна измерительной трубы грузом рулетки

Гл ММ.

Г.5 Составление градуировочной таблицы

Таблица Г.1

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости1*, м3/мм

1

2

3

0

0,493

0,092

1

1,417

0,092

2

2,341

0,092

ЖР             i           396,753

1) Коэффициент вместимости, розный

ldJ2z°d?J = о,О92 м3/мм

Ю

Вычисление провел

ПОДПИСЬ

инициалы, фамилия

« »

Г.

ПРИЛОЖЕНИЕ Д (справочное)

Основные технические требования «станкам речных танкеров типа «СК-2000КН», речных наливных барж тили <Пс300ЖЖ», влияющие на погрешность измерений

О dV »vi и /КИ/ДКОvTM

Д.1 Танки изготавливают в cocibuiотвии с требованиями, изложенными ниже, по рабочим чертежам, утвержденным ь установленном порядке.

Д.2 Танки вновь построенных наливных судов, предназначенные для проведения государственных учетных и торговых операций с нефтью и нефтепродуктами и их хранения, а также взаимных расчетов между поставщиком и потребителем, должны подвергаться обязательным испытаниям для целей утверждения типа.

Д.З Танк после строительства и капитального ремонта подлежит первичной поверке, а при эксплуатации - периодической поверке.

Д.4 При эк сплуатации обеыхечж-ают полное наполнение и полное опорожнение танка без образования воздушных илги.

Д.5 Трубы для подвода и отвода жидкости из танка изготавливают так, чтобы при измерениях уровня нефтепродукта была исключена возможность притока или вывода нефтепродуктов произвольным образа.

Д.6 Танки могут быть гсхл дны стационарно смонтированными элементами: уровнемерами, стационарными пробоотборниками, измерителями (датчиками) температуры и плотности, массомерами и другими устройствами.

Д.7 Для ручных измерений уровня жидкости танк должен иметь измерительную трубу.

Д.8 К измерительной трубе прикрепляют табличку, на которую наносят:

  • - номер танка;

  • - значение базсьой высоты;

  • - номер свидетельства а поверке, после которого через горизонтальную черту указывают две последние цифры года - проведения поверки;

  • - сокращенное название организации, выдавшей свидетельство о поверке;

~ О Г1 ИСК ПОВбрИТсгз icr iU,'О r-J ЮИМЗ.

Табличку, размеры которой виюярысн по ГОСТ 12971, изготавливают из металла, устойчивого к воздействию пары:; юютслрсдухгов, атмосферных осадков.

Д.9 Базовую высоту танка измеряют ежегодно. Ее значение не должно изменяться более чем на 0,1 %.

Д.Ю Пределы допускаемой относительной погрешности измерений уровня жидкости в танке: ±0,1 %

Д.11 Танки подлежат персичной ?. периодической поверкам. Межповерочный интервал установлен не более 5 лет.

Приложение Е

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы Е.1 Форма т итульного листа градуировочной таблицы

УТВЕРЖДАЮ

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар (танк) стальной вертикальный цилиндрический с прямоугольной вставкой

№___________ танкера типа__

Организация_______________________________________

Погрешность определения вмести,мости:’_____________________,_____

Программа расчета ■ р-одуирстзсчной таблицы на ПЭВМ утверждена

ФГУП ВНИИР ГМНЦ

к            » ________________________г.

Срок очередной поверки ____________________

Поверитель

подпись

должность, инициалы, фамилия

* Указывают б зависимости от номы иль.той вместимости танка.

Е.2 Форма градуировочной таблицы танка

Организация............

Танк №          _______________

Таблица Е.1 - Посзнтиметровая вместимость ... пояса танка

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

2

3

и

и

2

нпр

Приложение Ж

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ

Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ

измерений базовой высоты танка

от «________» _ ____ 201 _г.

Составлен в том, что комиссия, назначенная приказом по______________________

наименование предприятия^.

____ , И '-iJ IcHULi. __________ '

влэд1 Лима г-лжера                                          инициалы, фамилии

провела по____ контрольные измерения базовой высоты танка танкера типа_______

номинальной вместимостью____м3 при температуре окружающего воздуха °С_____.

Результаты измерения представлены ез таблице 1.

Таблица 1

Базовая высота танка

Среднее арифметическое значение результа- [ Значение базовой высоты, установленное при тов двух измерений (Нб)к, мм                   j поверке танка (Нб)п, мм

Относительное изменение бгысысн. выаиы танка Зе. %, вычисляют по формуле

5. -,х ::(■ 100.

где значения величин (Нс)к. (Нб)п приведены в iрафах 1 и 2 таблицы 1.

Вывод: требуется (не требуется) внеочередная поверка танка.

Председатель комиссии подпись инициалы, фамилия

Члены:

подпись      инициалы, фамилия

подпись      инициалы. фамилия

подпись инициалы. фамилия

* Указывают при заполнении

БИБЛИОГРАФИЯ

Приказ Министерст t? 3 Г i р С i vt oi Ш П в Н * - О СТИ и торговли РФ от 30 ноября 2009 г. № 1081 «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения»

  • [2]   Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы i обьема жидкости в потоке, объема жидкости и вместимости при статичегжы изжереннях. массового и объемного расходов жидкости ».

  • [3]    Инструкция на ручной лазерный дальномер типа Leica DISTO А5, Реестр ФИФОЕИ утвержденных С1 т № 30855-05

  • [4]    ТУ 4833-039-077539 541 -98 Уровень лазерный типа УЛ2

  • [5]    Сигнализатор горючих газов типа СГГ-20р. Сертификат об утверждении типа № 11427

  • [6]    Пр иказ Минпромторга России от 02.07.2015 N 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о позерке»

  • [7]

УДК 53.089.6 : 621.642.2/3.001.4:531.73 : 006.354 ОКС 17.020. Т88.3 ОКСТУ 0008

Ключевые слова: танк, танкер, судно, вместимость, переборка, уровень, поверка, градуировка, груз, высота, труба, длина, ширина, бимс, карлингс, стойка, профиль, пояс, дифферент, измерение, погрешнее: ь.

45

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
