Методика поверки «Счетчики электрической энергии электронные многофункциональные "ФОТОН"» (59703777-4228-903МП)

УТВЕРЖДАЮ

В.Н. Яншин

2014 г.

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ЭЛЕКТРОННЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ

«ФОТОН»

Введение

• 1 Операции поверки

• 2 Средства поверки

• 3 Условия поверки и подготовка к ней

• 4 Требования безопасности

• 5 Проведение поверки

• 6 Оформление результатов

Приложение А

Приложение Б

Приложение В

Лист регистрации изменений

Настоящая методика распространяется на счетчики электрической энергии электронные многофункциональные «Фотон» (далее по тексту счетчик), предназначенные для расчетного (коммерческого) и технического учета активной и реактивной энергии, и устанавливает методы и средства первичной и периодической поверок.

Первичной и периодической поверке должны подвергаться все счетчики «Фотон». Интервал между поверками -10 лет.

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Примечание. Допускается применение эталонов, не приведённых в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

Все средства поверки должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

• 3.1 При проведении поверки по пунктам 5.2 - 5.10 должны соблюдаться

нормальные условия:

• - температура окружающего воздуха.....................................(20 ± 2) °C;

• - относительная влажность воздуха.........................................(30-80) %;

  Ине. Ns подл. I Подл, и дата I Взам. ине. Ns I Ине. Ns дубл. I Подл, и дата

• - атмосферное давление.........................84-106 кПа (630-795 мм.рт.ст.);

• - напряжение..............................номинальное напряжение Uhom ±1 %;

• - частота ..........................................номинальная частота 50 Гц ±0,6 %;

• - форма кривой..............................синусоидальные напряжения и токи,

• - коэффициент искажения формы кривой, .......................не более 2 %;

• - индукция внешнего магнитного поля при номинальной частоте - отсутствует (поле Земли), допускаемое значение, которое создает изменение погрешности не более 0,2 %, но которое в любом случае не должно быть более 0,05 мТл.

• 3.2 Требования к симметрии токов и напряжений в соответствии с ГОСТ 31819.22-2012 и ГОСТ 31819.21-2012:

• - отклонение каждого из фазных или линейных напряжений от их среднего значения не должно быть более 1 %;

• - отклонение каждого из фазных токов от среднего значения не должно быть более 1%;

• - значения сдвига фаз для каждого из этих токов от соответствующего фазного напряжения (независимо от коэффициента мощности) не должны отличаться друг от друга более чем на 2°.

• 3.3 Поверку проводят:

• - после выдержки счетчика в нормальных условиях не менее 12 ч;

• - после прогрева счетчика при номинальных значениях тока и напряжения в течение 30 мин.

Допускается совмещать прогрев с опробованием.

• 4.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 4.2 При проведении поверки счетчиков необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку.

• 4.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку счетчиков, должен иметь квалификационную группу по электробезопасности не ниже третьей.

  						с
  					59703777-4228-903 МП	7
  Иэм	Лист	№ докум	Подп.

• 5 Проведение поверки

При проведении внешнего осмотра должно быть установлено:

отсутствие дефектов внешних частей счетчика, в том числе отсутствие трещин в стекле;

соответствие комплектности требованиям технических условий и паспорту; наличие пломбы завода-изготовителя;

наличие места для пломб на крышке зажимной колодки и разъеме поверочных выходов и порта связи.

Проверку производить на пробойной установке GPI-825 в нормальных условиях применения (п. 3.1). Испытание проводить воздействием в течение 1 мин. напряжения переменного тока 4 кВ (среднее квадратическое значение) синусоидальной формы частотой 50 Гц.

Испытательное напряжение последовательно приложить между зажимами цепей тока и зажимами цепей напряжения для каждой из фаз.

Испытательное напряжение последовательно приложить между зажимами цепей тока разных фаз.

Испытательное напряжение приложить между соединенными между собой всеми зажимами цепей тока и цепей напряжения и корпусом.

Счетчик считается выдержавшим испытание, если за время испытания не наблюдается пробоя изоляции.

При опробовании должна быть установлена работоспособность счетчика при подключении номинальных значений тока и напряжения. При этом дисплей светится и на нем происходит периодическая смена информации.

• 5.4.1 Проверку функционирования интерфейса счетчика (CAN и RS-485) проводить на установке МТЕ в нормальных условиях применения (п. 3.1). Для проведения испытаний подключить счетчик к источникам напряжения и тока установки МТЕ и установить номинальные значения напряжений и токов при угле сдвига фаз между напряжениями и токами, равном 45°.

Порт связи счетчика подключить к персональному компьютеру стенда в соответствии с рис. 2 приложения В. Установить на компьютере программное обеспечение "Конфигуратор".

Установить режим обмена информацией компьютера со счетчиком, измеряющим параметры сети, в соответствии с инструкцией по использованию программы "Конфигуратор".

Сопоставить информацию, выводимую со счетчика на компьютер, с соответствующей информацией, высвечиваемой на дисплее счетчика.

Счетчик считается выдержавшим испытания, если данные, считанные с дисплея, и данные, считанные с персонального компьютера, совпадают.

Примечание - Проверку функционирования интерфейса допускается проводить в составе испытаний по п. 5.7 при угле сдвига фаз между напряжениями и токами, равном 60° или 30°, т.е. соответственно cos(p = 0,5 или sincp = 0,5.

• 5.4.2 Проверку работы дисплея счетчика проводить на установке МТЕ в нормальных условиях применения (п. 3.1).

Для проведения испытаний подключить счетчик к источникам напряжения и тока установки МТЕ и установить номинальные значения напряжений и токов при угле сдвига фаз между напряжениями и токами, равном 45°. Убедиться, что на дисплей выводятся все параметры, соответствующие модификации счетчика согласно таблице приложения Б, и что при этом время удержания каждого отображаемого параметра соответствует заданному.

Проверку характеристик поверочного выхода проводить на установке МТЕ в нормальных условиях применения (п. 3.1).

Для проведения испытания подключить счетчик к источникам напряжения и тока установки МТЕ и установить номинальные значения напряжений и токов при угле сдвига фаз между токами и напряжениями, равном 45°.

Поверочные выходы счетчика подключить к источнику питания Б5-50, осциллограф С1-83 подключить к поверочному выходу.

Схема испытаний характеристик поверочного выхода приведена на рис. За приложения В.

Зафиксировать с помощью осциллографа уровни логических “нуля” - Uo и “единицы” - U ]. Осциллограмма выходных импульсов поверочного выхода приведена на рис. 36 приложения В, где U - напряжение источника питания.

Значения напряжений логических “нуля” и “единицы” вычислить по формулам:

R-замкн.                          Иразомкн.

Uo = U—........—- и U1=U................... (1)

R + Изамкн.                    R + Rpa3OMKH.

Счетчик считается выдержавшим испытание, если измеренные значения Uo и U| соответственно меньше и больше величин, вычисленных по формулам (1) при подстановке в них значений параметров схемы рис. 1а и R3aMKH. = 200 Ом и Rpa3OMKH. = 50 кОм, т.е. Uo < 1,84 В; Ui > 22,9 В.

Проверку отсутствия самохода ИПЦ проводить на установке МТЕ в нормальных условиях применения (п. 3.1).

Для проведения испытаний подключить счетчик к источнику напряжения установки МТЕ.

Проверку проводить при значениях напряжения 115 % номинального и отсутствии тока в последовательных цепях.

Проверку проводить раздельно для поверочных выходов активной энергии (контакты 5, 6 разъема Х2) и реактивной энергии (контакты 7, 8 разъема Х2); к поверочным выходам подсоединить частотомер 43-57 в режиме счета импульсов в соответствии с рис. 2 приложения В.

Счетчик считается выдержавшим испытания, если в течение времени наблюдения не менее 10 мин. на каждом из поверочных выходов не возникает ни одного перепада напряжения.

• 5.7.1 Определение основной погрешности измерения активной и реактивной энергии проводить на установке МТЕ методом эталонного счетчика в соответствии с рис. 4 приложения В для прямого и обратного направления энергии.

Для проведения испытаний подключить счетчик к источникам напряжения и тока установки МТЕ и установить номинальные значения напряжений и токов при угле сдвига фаз между напряжениями и токами равном 0°.

Порядок следования фаз должен соответствовать порядку, указанному на схеме подключения счетчика в соответствии с рис. 1 приложения В. Напряжения и токи должны быть практически симметричными и отвечать требованиям п. 3.2.

Поверочный выход испытываемого счетчика подключить к эталонному счетчику установки МТЕ через локальный калькулятор погрешности (ЛКП).

Эталонный счетчик запрограммировать в режим измерения погрешности с определением средней величины на интервале не менее 100 импульсов.

Определение основной погрешности счетчика проводить в нормальных условиях применения (п. 3.1).

Перед определением погрешности счетчик следует выдерживать при номинальной нагрузке не менее 30 мин.

Определение основной погрешности счетчика проводить при значениях параметров фазных входных сигналов, указанных в таблицах 7.1 - 7.5 приложения А, при симметричных фазных напряжениях.

В таблицу может быть внесен дополнительный информативный параметр - угол сдвига фаз между напряжениями и токами.

При приемо-сдаточных испытаниях, проводимых ОТК предприятия - изготовителя, измеренное значение основной погрешности не должно превышать значения 0,8 5д; при испытаниях для утверждения типа средств измерений, проводимых государственным органом стандартизации, основная погрешность счетчика не должна превышать предела допускаемого значения основной погрешности 8д.

Счетчик считается выдержавшим испытания, если значение основной погрешности не превышает пределов, указанных в таблицах 7.1 - 7.5.

• 5.7.2 Проверка порога чувствительности производится аналогично определению основной погрешности измерения энергии методом эталонного счетчика, при тех же условиях и той же схеме установки, при значениях параметров сигналов, указанных в п. 8 таблиц 7.1 - 7.5.

Определение допускаемого значения погрешности 5д' при симметрии многофазных напряжений, приложенных к цепям напряжения, и однофазной нагрузке проводить на установке МТЕ методом эталонного счетчика в соответствии с рис. 4 приложения В в нормальных условиях применения (п. 3.1) для прямого и обратного направления энергии.

Определение основной погрешности счетчика по активной и реактивной энергии при однофазной нагрузке проводить при значениях параметров фазных входных сигналов, указанных в таблицах 8.1 - 8.5 приложения А при симметричных фазных напряжениях.

Эталонный счетчик запрограммировать в режим измерения погрешности с определением средней величины на интервале не менее 100 импульсов.

При испытаниях ток должен подаваться в цепь тока каждого элемента поочередно.

Счетчик считается выдержавшим испытания, если значения измеренной основной погрешности при однофазной нагрузке для активной и реактивной энергии не превышают пределов, указанных в таблицах 8.1 - 8.5.

Разность между значением погрешности при однофазной нагрузке счетчика и значением погрешности при симметричной многофазной нагрузке, при номинальном токе и коэффициенте мощности, равном 1, для активной энергии не должна превышать:

0,5 % для счетчика класса точности 0,2S;

1,0 % для счетчика класса точности 0,5S;

1,5% для счетчика класса точности 1.

Определение погрешности измерения текущего значения активной и реактивной мощности, напряжения сети, тока и частоты в каждой из фаз А, В, С проводить на установке МТБ с использованием эталонного счетчика установки в соответствии с рис. 4 приложения В для прямого и обратного направлений энергии.

Определение погрешности измерения мощности и напряжения проводить в нормальных условиях применения (п. 3.1). Перед определением погрешности счетчика следует выдерживать при номинальной нагрузке не менее 30 мин.

Порядок следования фаз должен соответствовать порядку, указанному на схеме подключения счетчика в соответствии с рис. 1 приложения В.

Напряжения и токи должны быть практически симметричными и отвечать требованиям п. 3.2.

Эталонный счетчик установки МТБ должен работать в режиме измерения мощности с определением средней величины на интервале не менее 100 импульсов.

Для считывания значений активной мощности, реактивной мощности и напряжений с образцового счетчика и испытываемого счетчика и обработки информации с целью определения погрешностей измерения используется тестовая программа, устанавливаемая на персональном компьютере стенда. При этом измеряемая счетчиками мощность усредняется за период 10 с.

Определение погрешностей измерения проводить при значениях параметров фазных входных сигналов, указанных в таблицах 9.1 - 9.8 приложения А.

Счетчик считается выдержавшим испытания, если значение погрешности не превышает пределов, указанных в таблицах 9.1 - 9.8.

Определение основной среднесуточной погрешности часов счетчика проводить на установке МТБ в нормальных условиях применения (п. 3.1).

Для проведения испытаний подключить счетчик к источнику напряжения установки МТБ, контакты цепей тока замкнуть между собой, установить номинальное значение напряжений.

Визуально проверить работу встроенных часов, они должны показывать текущее время и дату.

Подключить счетчик к персональному компьютеру и запустить программное обеспечение (далее - ПО) «Intercounter».

Установить на поверочной установке напряжение Uhom (ток в цепи нагрузки отсутствует).

Считать ПО «Intercounter» текущее состояние счетчика. Проверить тарифное расписание счетчика, время счетчика.

Скорректировать время на компьютере, по NTP-серверу (сайт http://www.vniiftri.ru/index.php/ru/services/22-ntp). Скорректировать время внутренних ча-сов счетчика в соответствии с временем компьютера.

Через двое суток скорректировать время на компьютере по NTP-серверу (сайт http://www.vniiftri.ru/index.php/ru/services/22-ntp) и, при помощи программного обеспече-ния, сравнить время на компьютере и счетчике.

Счетчик считается выдержавшим испытание, если среднесуточная погрешность часов счетчика при номинальной температуре не превышает ±0,5 с/сутки.

Идентификацию программного обеспечения проводят следующим образом:

• - подключить СИ к интерфейсному адаптеру (в случае проверки через оптопорт или RS-485) и включить в сеть ;

• - запустить консольную программу Get_Meter_ID.exe;

• - ввести код используемого интерфейса из списка предлагаемых;

• - ввести номер COM-порта к которому подключен адаптер выбранного интерфейса;

• - ввести серийный номер тестируемого прибора;

• - для получения версии и идентификатора ПО выбрать команду “GetSoftID”;

На экран будут выведены: версия ПО и цифровой идентификатор (MD5), например: l.Ol.xx - номер версии и laa21aba5c775448969fae06dc328c8d - цифровой идентификатор.

Счетчик считается прошедшим проверку, если версия ПО и идентификационный код соответствуют указанным в описании типа.

• 6.1 Результаты поверки вносят в протокол, рекомендуемая форма которого приведена в приложении А.

• 6.2  Положительные результаты первичной поверки оформляют записью в соответствующем разделе паспорта, заверенной оттиском поверительного клейма установленной формы.

При проведении поверки на автоматизированной установке с распечаткой результатов поверки решение о признании пригодности счетчика принимают на основании визуального просмотра на мониторе установки или распечатки протокола поверки, выданной автоматизированной установкой.

Счетчик пломбируют оттиском поверительного клейма установленной формы на определенных для этого местах.

• 6.3 Положительные результаты периодической поверки счетчиков оформляют записью в соответствующем разделе паспорта по желанию владельца счетчика, выдают свидетельство о поверке установленной формы, гасят клеймо предыдущей поверки и пломбируют счетчик с оттиском поверительного клейма установленной формы на определенных для этого местах.

• 6.4 При отрицательных результата поверки оформляют извещение о непригодности установленной формы с указанием причин. Клеймо и свидетельство предыдущей поверки гасят. В паспорт вносят запись о непригодности с указанием причин.

  Ине. Ns подл. I Подл, и дата I Взам. ине. Ns I Ине. Ns дубл. I Подп. и дата

  						С'
  					59703777-4228-903 МП
  Изм	Пи ст	№ докум	Подп			/ J

Начальник отдела метрологии ООО «СИСТЕЛ»

А.В. Харламов

Приложение А (обязательное)

поверки счетчика электрической энергии электронного многофункционального «Фотон»

Модификация______________________________

Заводской номер_______________________________

Дата выпуска__________________________________

Дата поверки__________________________________

• 1. Внешний осмотр______________

(соответствует или не соответствует)

• 2. Проверка электрической прочности изоляции____________________________________

(результат поверки)

• 3. Опробование ________________________________________________________________

(результат опробования)

• 4. Проверка функционирования интерфейса и дисплея______________________________

(результат поверки)

• 5. Поверка функционирования поверочного выхода_________________________________

(результат поверки)

• 6. Поверка отсутствия самохода__

(результат поверки)

• 7. Определение основной погрешности измерения активной и реактивной энергии при симметричной нагрузке.

Таблица 7.1-Основная погрешность измерения активной энергии для счетчика класса точности 0,2S при симметричной нагрузке

• 8. Определение влияния неравномерности нагрузки.

Таблица 8.1-Основная погрешность измерения активной энергии для счетчика класса точности 0.2S при однофазной нагрузке

Таблица 8.2-Основная погрешность измерения активной энергии для счетчика класса точности 0.5S при однофазной нагрузке

1аблица 9.2-Погрешность измерения активной мощности по каждой из фаз А, В. С для счетчика класса точности 0.5S

Таблица 9.3-Погрешность измерения активной мощности по каждой из фаз А, В. С для

счетчика класса точности 1

Таблица 9.4-Погрешность измерения реактивной мощности по каждой из фаз А, В, С

для счетчика класса точности 1

Таблица 9.5-Погрешность измерения реактивной мощности по каждой из фаз А. В, С для счетчика класса точности 2

Таблица 9.8-Погрешность измерения частоты по каждой из фаз А, В, С

Габлица 9.9-Погрешносгь измерения коэффициента мощности по каждой из фаз А. В. С

• 10. Проверка точности часов________________________________________________________

(результат поверки)

• 11. Проверка идентификационных данных ПО__

(результат поверки)

• 12. Заключение по поверке__________________________________________________________

(пригоден, не пригоден)

И с п ол н ител и_________________________________________________________________________

(должность, фамилия, имя. отчество, подпись)

Поверитель__________________________________ м.п.

(подпись)

R1.R2- ОМЛТ-0,25-360 Ом±5%

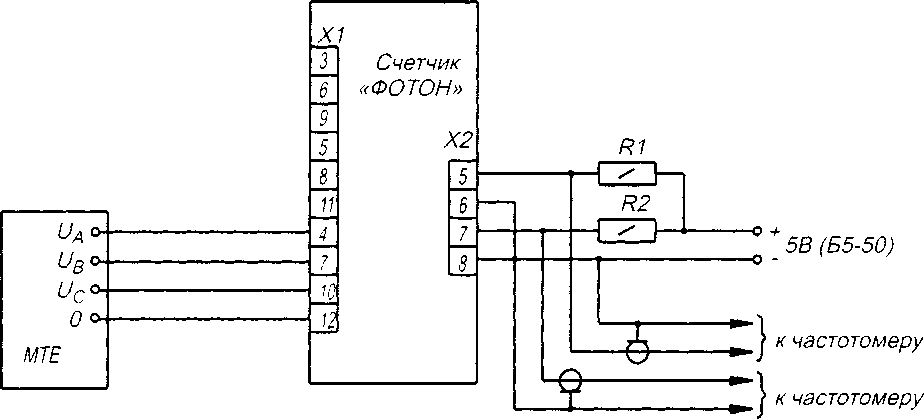

Рисунок В.За-Схема стенда для проверки характеристик поверочных выходов

Рисунок В.Зб-Осциллограммы импульсов с поверочного выхода

Лист регистрации изменений
