Методика поверки «ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ АКТИВНОЙ И РЕАКТИВНОЙ МОЩНОСТИ ТРЕХФАЗНОГО ТОКА Е849М» (МП.ВТ 153-2006)

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ АКТИВНОЙ И РЕАКТИВНОЙ МОЩНОСТИ ТРЕХФАЗНОГО ТОКА

Е849М

МЕТОДИКА ПОВЕРКИ

МП.ВТ 153-2006

Настоящая методика поверки (МП) распространяется на преобразователь измерительный активной и реактивной мощности трехфазного тока Е849М, выпускаемый по ТУ РБ 28855861.001-96 и устанавливает методику его поверки.

Настоящая методика поверки разработана в соответствии с ТКП 8.003-2011. Межповерочный интервал-48 месяцев.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

  • 1.2 Допускается применение других средств измерений, обеспечивающих определение параметров ИП с требуемой точностью, а также специализированных устройств типа УПП801М.

Суммарная погрешность образцовых средств измерений при поверке ИП должна быть не более 1/3 основной погрешности поверяемого ИП.

• 1.3 Все средства измерений должны иметь действующие документы об их поверке или аттестации.

Таблица 1

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 2.1 При проведении поверки должно быть обеспечено выполнение требований ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».

  • 2.2 Лица, осуществляющие поверку, должны иметь квалификационную группу не ниже четвертой.

• 3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 2.

  • 3.2 До проведения поверки ИП должен быть выдержан при температуре и относительной влажности окружающего воздуха, указанных в таблице 2, не менее 4 ч.

  • 3.3 Работа с поверяемым ИП и со средствами его поверки должна производиться в соответствии с их инструкциями по эксплуатации.

Таблица 2

• 4 ПРОВЕДЕНИЕ ПОВЕРКИ

4 1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие ИП следующим требованиям:

• - соответствие комплектности паспорту:

• - совпадение номера ИП с указанным в паспорте;

• - наличие пломбировки ОТК и четкой маркировки;

• - отсутствие механических повреждений наружных частей ИП;

4 2 Определение метрологических характеристик

4 2.1 Определение электрического сопротивления изоляции

Определение электрического сопротивления изоляции проводить мегаомметром с номинальным напряжением 500 В. Отсчет показаний по мегаомметру производить по истечение 1 мин после приложения напряжения к испытываемому ИП. Погрешность измерений не должна превышать ±30 % от измеряемого сопротивления

При проверке электрического сопротивления изоляции между цепями напряжение прикладывается между закороченными зажимами каждой из цепей, указанных в таблице 3.

При проверке сопротивления изоляции между всеми цепями и корпусом напряжение прикладывается между всеми, соединенными вместе клеммами подключения и металлическим электродом, который покрывает всю поверхность корпуса, за исключением выступающей части клемм подключения

Изделие считается выдержавшим испытания, если измеренные значения сопротивления изоляции не менее значений, указанных в таблице 3.

• 4.2.2 Электрическую прочность изоляции и отсутствие гальванической связи проверять на испытательной установке мощностью 0.5 кВ'А.

Электрическая изоляция между различными цепями ИП должна выдерживать по ГОСТ 12.2.091 испытательное напряжение практически синусоидальной формы, величина которого указана в таблице 3.

Электрическое сопротивление изоляции цепей, указанных в таблице 3 должно быть по ГОСТ Р 52931 не менее:

• - 20 МОм - в нормальных условиях применения:

• - 5 МОм - при температуре окружающего воздуха (601 5) *С и при верхнем значении относительной влажности, соответствующей рабочим условиям применения;

• - 2 МОм - при значении температуры окружающего воздуха 35 ’С и относительной влажности не более 95 %.



  3

  Наименование цепей	Испытательное напряжение, В
  	для Uh=100 В	для Uh=380 В
  Корпус - остальные цепи	3700	3700
  ЧДепь питания - цепь питания входы	2300	3700
  * Цепь питания - цель питания выходы	2300	2300
  Входные цепи (Ua. Ub. Uc. la. Ic) - выходные цепи (выход Р. выход Q)	1500	3700
  Лараллельные входные цепи (Ua. Ub. Uc) -'последовательные входные цепи (1а. 1с)	1500	3700
  последовательные входные цепи 1а -последовательные входные цепи 1с	1500	3700
  Выход Р - Выход Q	800	800

  4.2.3 Определение основной приведенной погрешности

  Основную приведенную погрешность ИП проверяют в нормальных условиях, указанных в таблице 2. по истечению 30 мин после включения ИП.

  Определение основной погрешности проводится по схемам, приведенным в приложениях А. Б. В. путем сравнения значений выходного сигнала ИП с расчетными зна

чениями

Расчетные значения выходного сигнала ИП в зависимости от измеряемой реактивной мощности Qx приведены в таблице 4 для модификаций с Uh=100 В или в таблице 5 для модификаций с Uh=380 В.

Расчетные значения выходного сигнала ИП в зависимости от измеряемой активной мощности Рх приведены в таблице 6 для модификаций с Uh=100 В или в таблице 7 для модификаций с Uh=380 В.

Для определения фактической реактивной мощности трехфазной сети значения Qx и Q1, Q2. указанные по уровню показаний ваттметров в таблицах 6 и 7. необходимо умножить на у/3.

Основную приведенную погрешность у. в процентах, определять по формуле А,-Ар

7 =--100, (1)

А,

где А_м — значение выходного сигнала при соответствующем значении входной мощности Qx (Рх);

A„— нормирующее значение выходного сигнала: для ИП Е849М/1 + Е849М/5. Е849М/7 * ЕВ49М/11 А«=5 мА, для ИП Е849М/6, Е849М/12 - E849W15 Ан=20 мА

Ар — расчетное значение выходного сигнала при том же значении входной мощности Qx (Рх), определяемое по формулам:

для ИП Е849М/1 + Е849М/4. Е849М/7 + E849M/1Q

где Ар - расчетное значение выходного сигнала при входной измеряемой мощности Q, = О (Р, = 0);

А„ — нормирующее значение выходного сигнала:

О» (Р„) — номинальное значение входной мощности,

ИП считают выдержавшим испытание, если при всех значениях входного сигнала основная погрешность не превышает: ±0.5 % для Е849М/1 ♦ Е849М/6 и Е849М/13 * Е849М/15; ±1.0 % для Е849М/7 + Е849М/12.

4.2.4 Определение влияния коэффициента мощности

Определение влияния коэффициента мощности coscp (sin<p) проводить путем сравнения показаний образцового прибора, включенного на выходе ИП. с расчетным значением выходного сигнала по схемам приложений А. Б, В.

Изменение выходного сигнала ИП относительно расчетного значения, вызванное отклонением costp (sintp), не должно превышать значения основной погрешности.

Определение влияния cos<p (sincp) осуществляется с соблюдением всех условий, указанных в таблице 2, за исключением влияющего фактора.

Изменение выходного сигнала у, в процентах, определять по формуле А,-Ар

у =--.100 ,                          (4)

Аи

где А, — значение выходного сигнала при наличии влияющего фактора;

А« — нормирующее значение выходного сигнала;

Ар — расчетное значение выходного сигнала, определяемое по формулам

для ИП Е849М/1 * Е849М/4. Е849М/7 + Е849М/10

где Q,(P,J - значение входной мощности, устанавливаемое по образцовым приборам при номинальном напряжении 100 В и токах в соответствии с таблицами 6, 7;

Q. (Р.) - значение входной мощности при значениях коэффициента мощности, равных 0,5 и 0 при номинальных значениях напряжений и входных токов:

А, - значение выходного сигнала при входной мощности Q, ( Р,);

Ао - значение выходного сигнала при входной мощности Q,=0 (Р>=0).

Ах и Ар должны определяться (измеряться) при одинаковых значениях входной мощности

ИП считают выдержавшим испытание, если при всех значениях выходного сигнала погрешность от влияния коэффициента мощности не превышает ±0,5 %.

• 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 5.1 Результаты поверки должны быть занесены в протокол. Форма протокола приведена в приложении Г.

  • 5.2 При положительных результатах первичной (при выпуске из производства) поверки поверитель в разделе паспорта «Сведения о поверке» указывает дату поверки, ставит свою подпись, заверенную поверительным клеймом, а также пломбирует стык основания и корпуса ИП наклейкой с поверительным клеймом.

  • 5.3 При положительных результатах периодической поверки поверитель клеймит ИП поверочной наклейкой, результаты поверки заносит в протокол, отметка о поверке регистрируется в журнале, выдается свидетельство о поверке

  • 5.4 При отрицательных результатах поверки ИП изымается из обращения и применения. поверитель производит погашение поверительного клейма в паспорте, ставит подпись и дату (при наличии паспорта), а также производит погашение поверительного клейма на крепежном винте и выдает извещение о непригодности. ИП передается в ремонт, после ремонта подвергается поверке.

ПРИЛОЖЕНИЕ А (справочное)

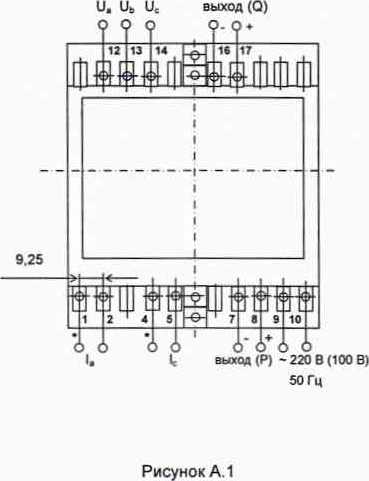

Расположение клемм подключения

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

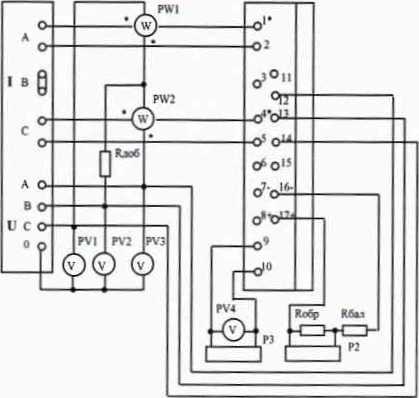

Схема поверки ИП Е849М по выходу Q (реактивная мощность)

Р1 - трехфазная установка для поверки ИП на переменном токе У1134М: Р2 - компаратор напряжений P3003;

РЗ - источник регулируемого переменного напряжения У300;

PW1, PW2 - ваттметр: Д5105 (Д50563) для модификаций с входным током 0.5-1,0 А; Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А;

PV1 - PV4 - вольтметр Д50552:

Ro6p - образцовое сопротивление Р331.100 Ом:

R6an - балластный резистор С2-23-0.5 Вт-2,2 кОм±5 % (300 Ом для Е849М/6. Е849М/12 - Е849М/15);

Рдоб - добавочный резистор, который рассчитывается по формуле

Rwi +Rw2

Rao6 =----

2

где R_w . Rw2 - сопротивление параллельных катушек ваттметров PW1. PW2 Рисунок Б.1

ПРИЛОЖЕНИЕ В

(рекомендуемое)

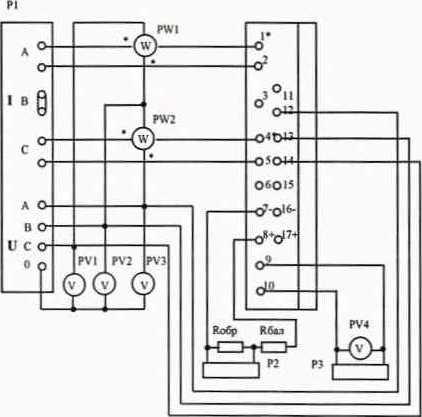

Схема поверки ИП Е849М по выходу Р (активная мощность)

Р1 - трехфазная установка для поверки ИП на переменном токе У1134М;

Р2 - компаратор напряжений РЗООЗ;

РЗ - источник регулируемого переменного напряжения У300,

PW1. PW2 - ваттметр: Д5105 (Д50563) для модификаций с входным током 0,51.0 А; Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А;

PV1 - PV4 - вольтметр Д50552;

Ro6p - образцовое сопротивление Р331, 100 Ом;

R6an - балластный резистор С2-23-0.5 Вт-2,2 кОм+5 % (300 Ом для Е849М/6. Е849М/12 - Е849М/15).

Рисунок В.1

ПРИЛОЖЕНИЕ Г (обязательное)

Протокол поверки ИП

Преобразователь___________________ №___________

тип

• 1 № рабочего места поверяемого ИП____________________

• 2 Наименование и обозначение методики поверки

• 3 Внешний осмотр соответствует,_____не соответствует

ненужное зачеркнуть

• 4 Определение электрического сопротивления изоляции

• 5 Проверка электрической прочности изоляции

соответствует.не соответствует ненужное зачеркнуть

• 6 Определение основной приведенной погрешности

• 7 Определение дополнительной погрешности ИП от изменения коэффициента мощности

соответствует.не соответствует

ИП _______годен._______________________не годен

ненужное зачеркнуть, не годен - указать причину

Поверитель __________ _____________ ____________

подпись       расшифровка         дата

подписи          поверки
